力的示意图作图专题训练

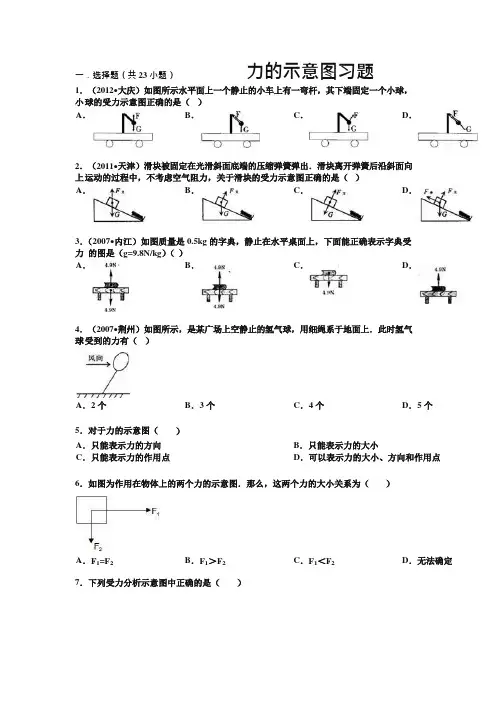

力的示意图
一．选择题（共 23 小题）力的示意图习题1．（2012•大庆）如图所示水平面上一个静止的小车上有一弯杆，其下端固定一个小球，小 球的受力示意图正确的是（ ） A ． B ． C ． D ．2．（2011•天津）滑块被固定在光滑斜面底端的压缩弹簧弹出．滑块离开弹簧后沿斜面向上 运动的过程中，不考虑空气阻力，关于滑块的受力示意图正确的是（ ） A ． B ． C ． D ．3．（2007•内江）如图质量是 0.5kg 的字典，静止在水平桌面上，下面能正确表示字典受力 的图是（g=9.8N/kg ）（ ） A ． B ． C ． D ．4．（2007•荆州）如图所示，是某广场上空静止的氢气球，用细绳系于地面上．此时氢气球 受到的力有（ ）A ．2 个5．对于力的示意图（）B ．3 个C ．4 个D ．5 个A ．只能表示力的方向 C ．只能表示力的作用点B ．只能表示力的大小D ．可以表示力的大小、方向和作用点6．如图为作用在物体上的两个力的示意图．那么，这两个力的大小关系为（）A ．F 1=F 2B ．F 1＞F 2C ．F 1＜F 2D ．无法确定7．下列受力分析示意图中正确的是（ ）8．一物块静止在水平桌面上，图中能正确表示出物块受力情况的是（）A．B．C．D．9．下面是小明所画物体在四种情况下所受力的示意图，其中有错误的是（）A．在光滑的水平面上匀速向右滑动的物体所受的力B．沿着如图所示的斜坡向上拉物体的力C．放在水平桌面上的书所受的力D．被踢出去的足球在空中飞行时所受的力（不计空气阻力）10．足球运动员把足球踢向空中，若不计空气阻力，如图表示足球在空中飞行的受力图，正确的是（G 表示重力，F 表示脚对球的作用力）（）11．下面是小芳所画的物体在四种情况下所受力的示意图，其中有错误的（）A．B．C．D．12．在画力的示意图时，力的作用点一定要画在（）A．施力物体上B．受力物体上C．施力或受力物体都行D．以上说法都不对13．有4 位同学分别画出了物体对斜面压力的示意图，其中正确的是（）A．B．C．D．14．如图所示物体对斜面压力的示意图正确的是（）A．B．C．D．15．关于下图所示的两个力的图示．下列说法中正确的是（）A．F1=F2，因为两个线段一样长B．F1＞F2，因为表示F1 的标度较长C．F1＜F2，因为F1 只有二个标度长，而F2 具有三个标度长D．无法比较，因为两图都没有标明一个标度长度表示多大力16．足球运动员把足球踢向空中，如图所示．若不计空气阻力，则下列表示足球在空中飞行时的受力图中，正确的是（）A．B．C．D．17．下列关于力的图示的说法中正确的是（）A．力的图示与力的示意图是一样的B．在同一受力图中，可根据需要选取不同的标度C．标度可任意选取D．以上说法都不正确18．两个物体受到的重力分别为G1 和G2，某同学画出它们的受力图如图所示，根据如图，下列判断正确的是（A．G1＞G2）B．G1＜G2C．G1=G2D．不能比较G1、G2 大小19．重量为3N 的世博会海宝，静止在水平桌面上，图中能正确表示其受力情况的图是（）A．B．C．D．20．若不计空气阻力，正从滑梯上滑下来的小朋友受到的力有（）A．重力、支持力、压力B．重力、支持力C．重力、压力、摩擦力D．重力、支持力、摩擦力21．如图所示足球运动员用400N 的力把重力是4N 的足球射向球门，在下列说法中选出错误的一项（）A ．运动员也受到球对他的力的作用，但这个力小于 400N ，这是球被踢飞的原因B ．右图正确的表示出了球在飞行时的受力情况C ．阻力 f 的施力物体是空气，其大小与球的运动速度有关D ．球在空中飞行时，所受的合力不为零22．图中所示物体 A 对支持面压力的示意图正确的是（ ） A ． B ． C ．D ．图 423．以下受力分析情况正确的是（）A ．B ．用力将一木块按在墙壁上静止不动C ．球静止在墙角处木块沿光滑斜面下滑 D ．在水中下沉的物体二．填空题（共 7 小题）24．画出图中重物所受的重力和重物对支持面的压力的各示意图．25．在图中作出静止在水平桌面上的书受力的示意图．26．（1）如图1，物重为30N 的物体放在水平桌面上，画出该物体受到的力．（2）如图2，一木块对斜面的压力为15N，请用力的示意图画出该木块对斜面的压力．27．如图所示，某人在B 船上向左推A 船，A 船运动一段距离后停止，作出A 船离开人后运动中的受力示意图．28．如图所示，一只重为2N 的小球置于光滑的水平面上用手指以3N 的力弹出小球后，小球向右作匀速直线运动．请在图上根据所给的标度画出小球运动过程中受到的力的图示．29．如图所示，锲形物体A 静止在斜面上（斜面固定不动），物体B 放在A 上．试对物体A 进行受力分析，并画出受力分析图．30．如图足球场上有一只滚动的足球，画出足球受力的示意图．2013 年3 月寰宇飞舟的初中物理组卷参考答案与试题解析一．选择题（共23 小题）1．（2012•大庆）如图所示水平面上一个静止的小车上有一弯杆，其下端固定一个小球，小球的受力示意图正确的是（）A．B．C．D．考力的示意图．点：专应用题．题：分根据静止的小球受平衡力，并且重力的方向始终竖直向下分析解析：答．解解：A、从图中小球受力情况可知，小球受到的重力和F 是一对平答：衡力，故A 受力分析正确；B、从图中可以看出，小球受到的F 和G 不在同一直线上，因此不是一对平衡力，故B 的受力分析错误；C、从图中可以看出，小球受到的F 和G 不在同一直线上，因此不是一对平衡力，故C 的受力分析错误；D、显然重力的方向不是竖直向下，故D 错误．故选A．点本题考查物体受力分析，注意处于静止状态或匀速直线运动状态的评：物体受平衡力力作用，因此根据是否受平衡力以及力的分析进行分析解答．2．（2011•天津）滑块被固定在光滑斜面底端的压缩弹簧弹出．滑块离开弹簧后沿斜面向上运动的过程中，不考虑空气阻力，关于滑块的受力示意图正确的是（）A．B．C．D．考力的示意图．点：分先对滑块进行受力分析，根据光滑斜面可得，滑块不受摩擦力作析：用，因此滑块只受重力和支持力作用；根据规则物体的重心在物体的几何中心，做竖直向下的重力和垂直于斜面向外的支持力即可．解解：A、支持力与斜面垂直，故A 选项错误；答：B、滑块受重力和支持力作用，并且重力竖直向下，支持力与斜面垂直，因此B 选项正确；C、重力的方向竖直向下，故C 选项错误；D、由于斜面光滑，因此滑块不受摩擦力作用，故D 选项错误．故选B．点会对物体进行受力分析，会用示意图表示力的三要素，注意光滑面评：上不受摩擦力作用．3．（2007•内江）如图质量是0.5kg 的字典，静止在水平桌面上，下面能正确表示字典受力的图是（g=9.8N/kg）（）A．B．C．D．考力的示意图；二力平衡条件的应用；重力的计算．点：专计算题；作图题．题：分要解决此题，首先计算字典的重力，要掌握重力的计算公式：析：G=mg．因为字典静止在桌面上，所以字典受竖直向下的重力和桌面对其向上的支持力，并且相互平衡．两个力的作用点都在字典上．解解：字典的重力为：G=mg=0.5kg×9.8N/kg=4.9N/kg．答：字典静止，所以字典受重力和支持力的作用．重力方向竖直向下，压力方向竖直向上，这两个力的大小相等，所以在示意图中两个力的长度应相同．而B 选项中两个力的长度不同，所以不正确．故选A．点此题主要考查了力的示意图的画法，关键是找到力的作用点及方评：向．同时还考查了重力的大小计算及压力方向．4．（2007•荆州）如图所示，是某广场上空静止的氢气球，用细绳系于地面上．此时氢气球受到的力有（）A．2 个B．3 个C．4 个D．5 个考力的示意图；力的概念．点：分要解决此题，需要掌握各种力：浮力、拉力、推力等．析：更要注意的是在地球附近，任何物体都要受地球的引力即重力作用．解解：气球在空气中要受向上的浮力作用，同时受风的推力，气球不答：会上升，是因为气球还受绳的拉力作用．在地球附近，任何物体都受地球的吸引，所以气球还受重力作用．故选C．点此题主要考查了对物体受力的作用的分析．一定要掌握各种力，并评：要注意区分．5．对于力的示意图（ A 只能表示力的方向．）B．只能表示力的大小C 只能表示力的作用点．D．可以表示力的大小、方向和作用点考力的示意图．点：分力的大小、方向、作用点直接影响力的作用效果，力的示意图就析：要把力的大小、方向、作用点都表示出来．解解：力的示意图使用一条带箭头的线段表示力，线段的长度表示答：力的大小，箭头表示力的方向，起点或终点表示力的作用点，可见，力的示意图把力的三要素都表示出来．故选D．点力的示意图是表示力的一种模型，物理学中的模型法表示物理问评：题要形象、直观，好要能代表实际问题，如：光线、质点等．6．如图为作用在物体上的两个力的示意图．那么，这两个力的大小关系为（）A．F1=F2 B．F1＞F2 C．F1＜F2 D．无法确定考力的示意图．点：专图析法．题：分力的示意图中，箭头表示了力方向，线段的起点或终点表示力的作用析：点，线段的长度表示了力的大小．在同一图中，力越大，线段就应该越长．解解：在同一个图中，线段的长短就表示了力的大小，由此可知F1＞答：F2．故选B．点此题考查了力的示意图中力的大小和线段长度的关系，是一道力学基评：础题．7．下列受力分析示意图中正确的是（）A．B．C．D．考力的示意图．点：专图像综合题．题：分先对小球进行受力分析（重力、支持力、拉力），再根据力的示意图析：的画法（过力的作用点，在力的方向上画的一带箭头的线段）判断示意图是否正确．解解：小球被挂在墙上，受到竖直向下的重力、沿绳子向上的拉力和答：垂直于墙面的支持力；三力的作用点可以画在重心上，分析各个选项可知，ABC 错误，只有D 是正确的．故选D．点本题考查了力的示意图的画法，对小球做出正确的受力分析是本题评：的关键．易错点：忘记支持力．8．一物块静止在水平桌面上，图中能正确表示出物块受力情况的是（）A．B．C．D．考力的示意图．点：专作图题；错解分析题．题：分因为物块静止在水平桌面上，所以物块受竖直向下的重力和桌面对析：其向上的支持力，并且相互平衡．两个力的作用点都在物块的重心上．解解：物块静止，所以物块受重力和支持力的作用，并且是一对平衡答：力．重力方向竖直向下，支持力方向竖直向上．且两个力的作用点都从物块的重心上开始．故选C．点此题主要考查了力的示意图的画法，注意重力和支持力是一对平衡评：力，要用相等的线段表示其大小．9．下面是小明所画物体在四种情况下所受力的示意图，其中有错误的是（）A．在光滑的水平面上匀速向右滑动的物体所受的力B．沿着如图所示的斜坡向上拉物体的力C．放在水平桌面上的书所受的力D．被踢出去的足球在空中飞行时所受的力（不计空气阻力）考力的示意图；平衡状态的判断．点：分根据物体的状态判断物体的受力情况：物体静止或匀速运动，则受析：平衡力．解解：A、错误，在光滑的水平面上匀速运动的物体在水平方向上不受答：力；B、正确，物体受到拉力的作用；C、正确，放在水平桌面上的书所受的力为重力和支持力；D、正确，被踢出去的足球在空中飞行时所受的力为重力．故选A．点本题考查了力的示意图的画法和受平衡力的判断：物体静止或匀速评：运动，则受力平衡．10．足球运动员把足球踢向空中，若不计空气阻力，如图表示足球在空中飞行的受力图，正确的是（G 表示重力，F 表示脚对球的作用力）（）A．B．C．D．考力的示意图；重力示意图．点：分解决此题的关键是要知道重力的方向是竖直向下的，任何在地球周析：围的物体都要受到重力的作用．解解：因不计空气阻力，所以空中飞行的足球只受到重力的作用，重答：力的方向是竖直向下的，根据四个选项可判断出只有B 符合题意；故选B．点解决此类问题要特别注意足球已经被踢出去，不再受到脚的作用评：力，又忽略空气的阻力，所以只受到重力的作用．11．下面是小芳所画的物体在四种情况下所受力的示意图，其中有错误的（）A B C D．．．．考力的示意图；平衡力的辨别；二力平衡条件的应用．点：分平衡状态指物体处于匀速直线运动或静止状态；析：二力平衡的条件是：大小相等、方向相反、作用在一条直线上、作用在一个物体上．先分析物体是否处于平衡状态，然后判断物体受是否平衡，再根据二力平衡的条件进行分析．解解：A、因为物体处于匀速直线运动状态，因此物体受力平衡，并且答：在水平方向受到拉力和摩擦力作用，故A 说法正确；B、因为图示的两个力不是作用在一个物体上，因此不是一对平衡力，故B 说法错误；C、因为物体静止在桌面上，所以竖直方向受到重力和支持力作用，故C 说法正确；D、漂浮的物体处于静止状态，所以受到竖直向下的重力和竖直向上的浮力作用，故D 说法正确．故选B．点本题考查了平衡力的辨别、二力平衡条件以及力的示意图．评：12．在画力的示意图时，力的作用点一定要画在（）A．施力物体上B．受力物体上C．施力或受力物体都行D．以上说法都不对考力的示意图．点：分在画力的示意图时，一定要画出力的三要素，即大小、方向和作用析：点，其中力的作用点一定要画在受力物体上．解解：在画力的示意图时，力的作用点一定要画在受力物体上；答：如上图的两个拉力示意图，两个力的方向虽然不相同，但都作用在物体（受力物体）上；故选B．点作力的示意图时，要把作用点画在受力物体上．评：13．有4 位同学分别画出了物体对斜面压力的示意图，其中正确的是（）A．B．C．D．考力的示意图．点：分首先确定压力的作用点，即压力是接触面受到的力，因此作用点在接析：触面上；然后根据压力与接触面垂直的关系确定压力的方向．解解：因为压力的作用点在接触面上，因此排除选项B、D；又因为压答：力与接触面垂直，因此排除选项A，故正确选项为C．故选C．点本题的关键是知道压力的作用点在接触面上，以及压力的方向是垂直评：于接触面，且指向被压物体．14．如图所示物体对斜面压力的示意图正确的是（）A．B．C．D．考力的示意图；压力及重力与压力的区别．点：分注意压力是接触面受到的力，因此压力的作用点在接触面上；压力与析：接触面是垂直的关系．解解：因为压力的作用点在接触面上，因此排除BC 选项；又因为压力答：的方向垂直于接触面，因此A 选项错误，D 选项正确．故选D．点知道压力的作用点和压力的方向是解答本题的关键所在．评：15．关于下图所示的两个力的图示．下列说法中正确的是（）A．F1=F2，因为两个线段一样长B．F1＞F2，因为表示F1 的标度较长C．F1＜F2，因为F1 只有二个标度长，而F2 具有三个标度长D．无法比较，因为两图都没有标明一个标度长度表示多大力考力的示意图．点：分先确定比例的大小，然后再根据比例尺的大小确定力的大小．析：解解：因为两个图示中的比例尺的大小不确定，所以两个力的大小也不答：能够确定，故两个力的大小无法进行比较．故选D．点考查对力的图示掌握情况，会根据力的图示比较力的大小．评：16．足球运动员把足球踢向空中，如图所示．若不计空气阻力，则下列表示足球在空中飞行时的受力图中，正确的是（）A．B．C．D．考力的示意图；重力示意图．点：分解决此题的关键是要知道空中飞行的物体，在不计空气阻力的情况析：下，只受重力作用，并且重力的方向是竖直向下的．解解：因不计空气阻力，所以空中飞行的足球只受到重力的作用，并且答：重力的方向是竖直向下的，因此从四个选项可判断出只有A 符合题意；故选A．点解决此类问题要注意足球已经被踢出去，不再受到脚的作用力，又忽评：略空气的阻力，所以只受到重力的作用．17．下列关于力的图示的说法中正确的是（）A．力的图示与力的示意图是一样的B．在同一受力图中，可根据需要选取不同的标度C．标度可任意选取D．以上说法都不正确考力的示意图．点：分要做好本题，必须知道力的图示与力的示意图的区别：力的示意图使析：用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点；力的图示还要选出一标度，把力的大小准确的表示出来．解解：A、力的图示在力的大小上选出标度，准确的把力的大小表示出答：来，所以说力的图示与力的示意图是一样的是不对的；B、同一受力图中，标度只能选一个，说标度可根据需要进行不同的选取是错误的；C、力的图示中，标度可以任意选取，但要本着方便直观的原则来选取，此选项的说法是正确的；D、C 的说法是正确的，所以D 的说法不正确．故选C．点力的图示是在力的示意图的基础上，选出合适的标度，把力的大小准评：确的按标度表示出来．18．两个物体受到的重力分别为G1 和G2，某同学画出它们的受力图如图所示，根据如图，下列判断正确的是（）A．G1＞G2 B．G1＜G2C．G1=G2 D．不能比较G1、G2 大小考力的示意图．点：分要比较力的大小，就应当知道力的图示中的比例尺的大小．析：解解：由于在力的图示中没有标出比例尺的大小，故不能比较这两个答：力的大小关系．故选D．点本题考查了力的图示的表示方法．在力的图示必须标出力的大小，评：方向，作用点，且要标明比例尺的大小．19．重量为3N 的世博会海宝，静止在水平桌面上，图中能正确表示其受力情况的图是（）A B C D．．．．考力的示意图；二力平衡条件的应用．点：专图析法．题：分一个静止在水平桌面上的物体，它受到的力肯定有重力，再就是桌面析：对它的支持力．根据图中力的示意图，找出符合条件的即可．解解：A、除了重力，海宝还受到支持力的作用，所以不合题意；答：B、海宝受到了向下的重力，而图中画的是它对桌面的压力，所以不合题意；C、图中正确画出的海宝自身的重力和桌面对它的支持力，所以符合题意；D、图中缺少海宝所受的重力，所以不合题意．故选C．点通过此题要学会对静止在桌面的物体学会受力分析，并观察图中力的评：要素，尤其要分清所画的力是否作用在研究的物体上．20．若不计空气阻力，正从滑梯上滑下来的小朋友受到的力有（）A．重力、支持力、压力B．重力、支持力C．重力、压力、摩擦力D．重力、支持力、摩擦力考力的示意图．点：专应用题．题：分根据施力物确定小朋友受到力；小朋友从滑梯上滑下，受到摩擦力的析：作用，滑梯对小孩的支持力，重力作用．解解：小朋友从滑梯上滑下，小朋友相对于接触面发生运动，因此小朋答：友与接触面之间存在摩擦力的作用，施力物体是接触面；由于小朋友在地面附近，因此受到重力作用，施力物体是地球；又因为重力的作用，小朋友对滑梯有压力作用，由于物体间力的作用是相互的，因此小朋友受到滑梯的支持力的作用，施力物体是滑梯；即小朋友受重力、支持力、摩擦力作用．故选D．点此题主要考查了各种力的概念，关键是对物体进行受力分析，注意根评：据力的施力物确定该力是否存在．21．如图所示足球运动员用400N 的力把重力是4N 的足球射向球门，在下列说法中选出错误的一项（）A 运动员也受到球对他的力的作用，但这个力小于400N，这是球被踢飞．的原因B 右图正确的表示出了球在飞行时的受力情况．C 阻力f 的施力物体是空气，其大小与球的运动速度有关．D 球在空中飞行时，所受的合力不为零．考力的示意图；力作用的相互性；力与运动的关系．点：专应用题；图析法．题：分（1）力的作用是相互的，作用力与反作用力大小相等；析：（2）处于静止状态或匀速直线运动状态的物体受平衡力租用，合力为零；（3）地球附近的一切物体都受竖直向下的重力，运动的物体会受到与运动方向相反的摩擦力，并且速度越大，摩擦力越大．解解：A、由于物体间力的作用是相互的，因此运动员踢足球时，会受答：到球的反作用力，这个力与足球员踢球的力是一对相互作用力，其大小是相等的，即这个力等于400N，说法错误，符合题意；B、足球在运动过程中受到竖直向下的重力和与运动方向相反的摩擦力，说法正确，不符合题意；C、足球受到的摩擦力的施力物体是空气，足球运动的速度越大，摩擦力越大，说法正确，不符合题意；D、足球在飞行过程中，运动状态一直在变化，所以合力不等于零，说法正确，不符合题意．故选A．点解决此类选项判断题目，要结合力的作用是相互的及力与运动的关系评：进行分析解答．22．图中所示物体A 对支持面压力的示意图正确的是（）A．B．C．D．图4考力的示意图．点：专运动和力．题：分垂直作用在物体表面上的力叫压力，压力的作用点在接触面上，压力析：与接触面是垂直的关系．解解：因为压力的作用点在接触面上，因此排除BC 选项；又因为压力答：的方向垂直于接触面，因此A 选项错误，D 选项正确．故选D．点知道压力的作用点和压力的方向是解答本题的关键所在．评：23．以下受力分析情况正确的是（）A．用力将一木块按在墙壁上静止不动C．球静止在墙角处B．木块沿光滑斜面下滑D．在水中下沉的物体考力的示意图；力的概念．点：专应用题；图析法．题：分受力分析的步骤：析：（1）选择受力分析的研究对象，在分析物体受力时，常会有几个物体，那么，你是分析哪一个物体？所以要先确定研究对象，并把它从周围物体中隔离出来．（2）具体分析物体受到的力，分析研究对象的状态及运动过程：考查周围什么物体与研究对象发生力的相互作用．注意：是分析物体受到的力，不是分析物体对外施加的力！（3）养成按顺序作受力分析的习惯即：首先分析重力、其次分析弹力、最后分析摩擦力．可将其概括为：一重、二弹、三摩擦，四其它；来增强记忆．按照力的大小、方向，将它们一一画在受力图上．解解：A、将一木块按在墙壁上静止不动，木块在水平方向和竖直方向答：都受到平衡力的作用，大小相等，图中的受力分析是正确的．B、因为是光滑的斜面，所以没有摩擦力，故木块除了重力、支持力之外没受其他力的作用，而两力的合力沿斜面向下，使得木块沿斜面向下做加速运动，故该选项错误；C、球静止在水平面的墙角，球和竖直墙壁之间尽管相互接触，但没有发生挤压，因此不受支持力F N2 的作用，故该选项错误；D、物体在水中下沉，根据物体浮沉条件，重力应该大于浮力，而图中这两个力差不多相等，故该选项错误．故选A．点掌握正确的受力分析方法和受力分析步骤是解决很多力学问题的关评：键．二．填空题（共7 小题）24．画出图中重物所受的重力和重物对支持面的压力的各示意图．考力的示意图；压力及重力与压力的区别．点：。
初中物理：力的示意图(作图题)
初中物理：力的示意图(作图题)1.画出小车受力示意图，当用大小为20N的水平方向的力向左匀速拉动小车时。
2.画出棋子受力示意图，当吸附在竖直磁性黑板上静止时。
3.画出桌面受力示意图，当重10N的物体放在水平桌面上时。
4.画出铅球受力示意图，当用100N的力将重50N的铅球投出，不计空气阻力时。
5.用力的图示法画出小球受到的重力和墙受的压力，当重15 N的小球用细绳拴在墙上，已知球对墙面的压力为6 N时。
6.用力的图示法画出小球所受的重力G，当重为6 N的小球用细线悬挂在天花板上时。
7.分别画出物体所受示意图，当一个重100牛的物体放在水平地面上保持静止时，包括重力示意图、压力示意图、支持力示意图和受力示意图。
8.请在图中画出木棒受到的重力和木棒对墙壁的压力的示意图。
9.画出小球受力示意图，当图中一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触。
10.在手拉小球做圆周运动的示意图中，画出重4N的小球所受重力的图示。
11.画出球A所受到的重力和挡板B对球A的支持示意图，当一个球A被一挡板B挡在斜面上时。
12.画出物体A所受力的示意图，当物体A从斜面上匀速滑下时。
13.画出小球所受到的力的示意图，当一个小球正在下沉时。
14.作出物体所受力的示意图，当物体随水平传送带匀速移动时。
15.在XXX踢出去的足球的图中，画出足球在空中飞行时的受力示意图，不考虑空气阻力。
16.画出货箱所受其它力的示意图，当工人用水平推力推水平地面上的货箱而未推动，推力已画出时。
17.用力的图示法画出小球受到的重力，当重20N的小球正从斜面上加速滚下时。
18.画出石块所受力的示意图，当形状不规则的石块静止在水平桌面上，O为重心时。
19.在图中画出刻度尺受力示意图，当用手指顶在刻度尺上O点，刻度尺水平静止时。
20.画出小球的受力示意图，当用细绳悬挂一个小球，小球与光滑斜面相接触，并保持静止，绳子处于竖直状态时。
(完整word版)初二物理受力分析作图专题
初二物理作图专题1、静止放在水平川面上的木块重12N，使劲2、用 20N的力将木块压在竖直墙面上，使其的表示图作出木块对地面的压力。
保持静止，请做出该木块的受力表示图。
3、用 50 牛的水平向右的力使劲的表示图法画卖力 F。
F 在 P 处推小车，4、一辆小车遇到与水平川面成 30o斜向右上方的 15 牛的拉力的作用，在图中使劲的表示图法画出这个拉力。
（作用点在 A 点）5、重5 牛的皮球竖直向上抛出，在上涨过程6、一物体重8 牛，在圆滑的水平川面上向右中，不计空气阻力，在图中作出该球受力的表示图。
做匀速直线运动，请使劲的表示图法在图中画出该物体的受力争。
7、一辆重为 240 牛的小车遇到 60 牛的水平8、物体 A置于小车上随小车一同在平直路面向右的拉力作用，在水平川面上作匀速直线上向右运动。
当小车遇物体 B 受阻停止后，运动。
请使劲的表示图法在图中画出物体受物体 A 在小车上仍向右运动，且速度愈来愈到的摩擦力 f （ f 的作用点画在 O点）慢，请在图中画出这一过程中物体 A 在水平方向受力的表示图（忽视空气阻力）。
9、做出小球的受力表示图10、做出木块的受力表示图（匀速直线运动）11、福娃踢出的足球，请在图中画出足球在12、质量平均的小球从斜面上滚下，请在图空中飞翔时的受力表示图。
（忽视空气阻力）中画出小球所受重力的表示图。
13、一物体以某一初速度冲上圆滑斜面，请作出该物体受力的表示图。
14、一重为G的物体 A, 跟着传递带一同沿水平方向向右做匀速运动, 不记空气阻力, 请在画出物体 A 受力状况的表示图。
16、在研究“摩擦力的大小与哪些要素相关”15、一小木块从斜面上滑下，在粗拙的水平的实验中．用弹簧测力计拉动木块在水平桌面上滑动一段距离后便停下来。
请你画出木面上匀速向右运动，如下图。
请画出木块块在水平面上滑动时的受力表示图。
在运动过程中所受力的表示图。
17、一位同学在使劲推箱子，累得满头大汗18、作出吸附在竖直磁性黑板上静止的棋子也没有推进，请画出箱子的受力表示图。
专题04力的作图-作图精解精练
专题04力学考点一：重力作图1.（2019•上海）在图中，正方体受到的重力G为10牛，用力的图示法画出重力G。
2.（2019•常德）画出下图中小球所受重力的示意图。
3.（2019•邵阳）一个物体静止在斜面上，如图所示，请做出物体所受重力的示意图。
4. （2019•攀枝花）小球在竖直平面内摆动，请画出小球摆动到A时所受重力的示意图。
考点二：支持力作图5.（2019•滨州）画出图中静止在水平桌面上物体的受力示意图。
6.（2020春•宜兴市期中）如图物体静止在斜面上，画出物体所受的重力G和斜面对物体支持力F的示意图。
7.（2020春•东台市期中）如图所示，画出手指受到弹力的示意图。
8.（2020春•利川市月考）如图所示的小球处于静止状态，请画出小球受力的示意图。
考点三：压力作图9.（2020•嘉定区一模）如图所示，重为10牛的物体静止在水平地面上，用力的图示法画出物体对地面的压力F.10.（2020•崇明区一模）如图所示，小球对斜面的压力为20牛，用力的图示法作出这个压力11.（2020春•利川市月考）如图所示，一物体静止于某一斜面上，请你画出物体对斜面的压力的示意图。
考点四：摩擦力作图12.（2020春•南海区校级期中）如图，木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，作出木块所受摩擦力的示意图。
13.（2020春•新泰市期中）如图所示，用压力F将物体压在竖直墙壁上静止，请在图中画出物体所受摩擦力的示意图。
14.（2020春•汉阳区期中）如图，一名男生奔跑过程中左脚腾空、右脚着地，请画出此刻地面对他的摩擦力的示意图（A点是作用点）。
15.（2020•宣威市校级一模）如图，斜面上放一个小球，画出小球沿斜面向上滚动时受到摩擦力的示意图。
16.（2020•襄州区模拟）一个木块静止在斜面上，请在下图中作出木块所受静摩擦力考点五：浮力作图19.（2020•河南一模）一乒乓球漂浮于杯内的水面，电梯开始向上运动时发现乒乓球下沉，请画出此时乒乓球的受力示意图。
初中八年级物理力的示意图作图专项练习
作图题专项练习1．作出吸附在竖直磁性黑板上静止的棋子所受力的示意图．2．如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．3．如图所示，一梯子静止斜靠在竖直的墙壁上，请画出梯子顶端A对墙壁的压力的示意图．4．如图所示，是火箭起飞的情形，请作出火箭起飞的受力示意图（不计空气阻力）5．在自动化生产线上，常用传送带传送工件．如图所示，一个工件与传送带一起以0.2m/s 的速度水平向右匀速运动，不计空气阻力，请在图中画出工件的受力示意图．1题 2题 3题 4题 5题6．物体M是静止在一水平匀速行驶的车厢里的一木箱．如图请作出M所受力的示意图．7．如图所示，一小木块从斜面上滑下，在粗糙的水平面上滑动一段距离后便停下来．请你画出木块在水平面上滑动时的受力示意图．8．如图所示，一物体沿着固定的光滑斜面下滑，请画出物体在图示位置处所受力的示意图9．一只篮球挂在墙壁上处于静止，请在图上画出篮球所受的力的示意图．10．课堂演示实验时，老师让小钢球从斜面滚下，在水平桌面上运动，经过一条形磁铁附近，运动轨迹如图所示．请作出小球在图中位置时水平方向上的受力示意图．6题 7题 8题 9题 10题11．如图，物体沿着粗糙斜面下滑，试画出物体受力的示意图．12．如图所示，弹簧一端固定在竖直墙上，另一端固定在物块B上，A、B相互叠加放置光滑水平面上．现将A、B从弹簧的原长位置O点拉至位置l，松手后，A、B保持相对静止并向O点运动．请在图中画出当A、B运动到位置2时，物块A受力的示意图．13．如图所示的A物体处于静止状态．请画出在水平方向的受力示意图．14．如图所示，实心铅球静止在斜面上，请用力的示意图作出铅球受到的重力和挡板对铅球的支持力．15．如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）．11题 12题 13题 14题 15题16．图是超强磁悬浮照片，上面是用超强永磁体制成的圆片，下面是被液氮冷却的“高温”超导体，请在图上画出圆片的受力示意图．17．图中，木块A、B叠放在水平桌面上，一起做匀速直线运动，画出木块B的受力示意图．18．如图所示，圆球在水平地面上滚动，请画出球对地面压力的示意图．19．如图甲，物体在拉力F的作用下向右做匀速直线运动，试画出物体受到的摩擦力；如图乙，小球在弹性杆的作用下保持静止，试画出小球受到的弹力．16题 17题 18题 19题20．如图所示，在地球表面有四棵大树，处在不同位置，O点视为地球的中心．请在图画出1号、2号大树所受重力示意图．21．如图所示，货物随传送带一起加速斜向上运动，请画出货物所受摩擦力的示意图．22．如图所示，A物体放置在B物体上，A物体随着B物体在外力F的作用下，由静止开始运动．请画出A物体所受摩擦力f和B物体所受重力G的示意图（其中G＞f）．23．如图，金属块A在粗糙的水平面上向右滑行，请在图中画出金属块所受重力和摩擦力的示意图．20题 21题 22题 23题24．物体所受重力是100N，当如图对它施加一个水平向左的30N的压力将它压在竖直墙面上处于静止，画出此时它受到的摩擦力并标出大小．25．请在图中画出木棒受到的力的示意图．26．画出图各图中物体A受力的示意图（a）斜面上的物体A匀速下滑；（b）A被水平传送带匀速传送；（c）车减速前进，悬挂在车厢内的物体A； 24题 25题（d）放在水平桌面上的A物体，受到向右的拉力后匀速直线运动．（B未落下）（a) (b) (c) (d)27．如图所示，物体A置于小车上随小车一起在平直路面上向右运动．当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）．28．如图中运动员正在奔跑，请作出该运动员鞋底受到地面对它产生的摩擦力的示意图．29．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力和重力的示意图．（力的作用点画在物体的重心）30.如图所示，小华把铁锁悬挂起来，从A点放手后摆到B点再返回．请画出铁锁在B点时的受力示意图（不计空气阻力）．27题 28题 29题 30题31．如图所示，B物体叠放在A物体上，随A物体在拉力F作用下在水平面上匀速运动，请画出B物体受力的示意图． 32．在图中画出此时小球受力的示意图．33．如图所示，是某同学站在商场内的自动扶梯上，与扶梯一起以1m/s的速度匀速向上运动．请你画出该同学所受力的示意图． 34．如图所示，一个氢气球用绳子系在地面上，在风的作用下静止在空中时的场景，请作出氢气球所受力的示意图．35．如图所示，用一根细线拴住一块橡皮，甩起来，使橡皮绕手做圆周运动．请画出此时橡皮受力的示意图．31题 32题 33题 34题 35题36．如图所示，木块A与平板小车一起在水平桌面上向左匀速运动，当小车受外力作用突然减速时，木块随即在小车的平板上滑行．请在图中用带箭头的线段标出木块滑行的方向，并画出木块滑行过程中的受力示意图．37．如图所示，一气象探测器随气球一起加速上升，请你画出这时探测器的受力示意图．38．滑块被固定在光滑斜面底端的压缩弹簧弹出，如图所示．滑块离开弹簧后沿斜面向上运动，不考虑空气阻力，请画出滑块沿斜面向上运动过程中所受力的示意图．39．①．如图1所示，将一篮球以某一初始速度竖直向上抛出，请画出篮球离开手后竖直上升过程中所受力的示意图（空气阻力f不能忽略，浮力不计）．②．大坝总是修成上窄下宽的形状，如图2为一大坝的截面图，A、B为大坝上两点，请画出A、B两点处大坝受到水压力的示意图．36题 37题 38题 39题40．如图所示汽车上有一个箱子，请画出汽车启动时箱子所受力的示意图．41．如图为在空气中飞行的导弹，请在图中作出导弹的受力示意图．42．如图所示，将木块放在压缩了的弹簧旁，释放弹簧，木块沿水平地面向右运动，离开弹簧后，木块运动一段距离后停下来．请画出木块离开弹簧后向右运动过程中受力示意图．43．在一场篮球比赛中，A同学向前扔出篮球，篮球落地后反弹正好到达队友B的手中．图中虚线为球在空中的运动轨迹，请作出球在撞击地面瞬间竖直方向的受力示意图．40题 41题 42题 43题44．如图所示，在水平路面上匀速行驶的小车，其支架上固定一铁球，画出铁球受力示意图．45．如图，一个木块A放在粗糙的长木板B上，弹簧一端接A，另一端固定在墙壁上，长木板B放在水平地面上，在力F作用下，B向左运动而A保持静止，作出物体A的受力示意图．46.如图8所示是一台正在转动的电风扇，请用力的示意图表示出它受到的力。

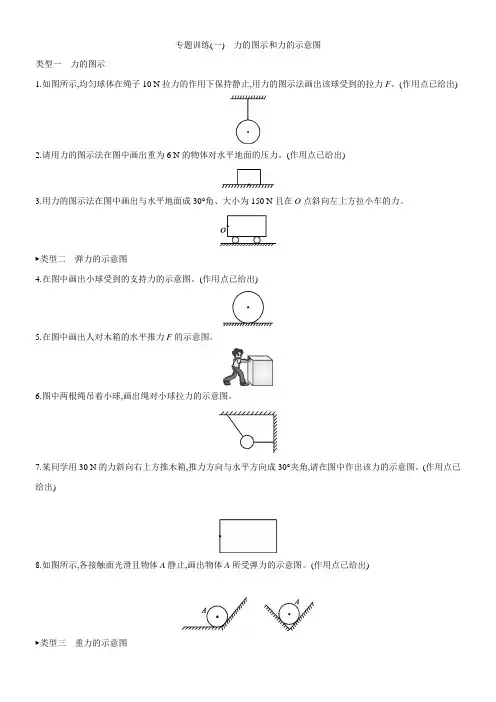

2021届中考一轮复习专题训练：(一) 力的图示和力的示意图
专题训练(一)力的图示和力的示意图类型一力的图示1.如图所示,均匀球体在绳子10 N拉力的作用下保持静止,用力的图示法画出该球受到的拉力F。
(作用点已给出)2.请用力的图示法在图中画出重为6 N的物体对水平地面的压力。
(作用点已给出)3.用力的图示法在图中画出与水平地面成30°角、大小为150 N且在O点斜向左上方拉小车的力。
▶类型二弹力的示意图4.在图中画出小球受到的支持力的示意图。
(作用点已给出)5.在图中画出人对木箱的水平推力F的示意图。
6.图中两根绳吊着小球,画出绳对小球拉力的示意图。
7.某同学用30 N的力斜向右上方推木箱,推力方向与水平方向成30°夹角,请在图中作出该力的示意图。
(作用点已给出)8.如图所示,各接触面光滑且物体A静止,画出物体A所受弹力的示意图。
(作用点已给出)▶类型三重力的示意图9.弹簧测力计下挂着物体静止,如图所示,请在图中画出该物体所受重力的示意图。
10.如图所示,一小球正在斜坡上向下滚动,请画出小球受到重力的示意图。
11.如图所示,重5 N的一瓶饮料静置在停止运转的传送带上。
请画出这瓶饮料所受重力的示意图。
12.在图中画出甲同学所受重力的示意图。
▶类型四摩擦力的示意图13.如图所示,一物体以某一速度冲上表面粗糙的固定斜面,请画出物体在上滑过程中所受摩擦力的示意图(力的作用点画在物体的重心)。
14.如图所示,两只手握住轻质笔杆(笔杆粗糙),其中右侧的手向右滑动,另一只手不动,试作出笔杆对两手的摩擦力的示意图。
15.如图所示,一位老人骑着一辆自行车匀速行驶在水平地面上,忽略骑行时的空气阻力,请画出后轮所受摩擦力f1和前轮所受摩擦力f2的示意图。
▶类型五物体受力的示意图16.如图所示,用细线将圆环悬挂在天花板上,请你在图中画出圆环所受力的示意图。
17.如图所示,小球在光滑的水平面上向左运动,与弹簧接触后,将弹簧压缩,请画出小球压缩弹簧时所受力的示意图。
题型19 力学作图题专项(解析版)
主题二力学专题题型19 力学作图题专项（解析版）题型一作物体受力示意图1．（2022•威海）用轻绳悬挂的铁球自由摆动，请画出摆动到如图所示位置时，铁球的受力示意图。
（忽略空气阻力）【解答】解：铁球悬挂在细绳下来回自由摆动，忽略空气阻力，在图示位置时，铁球共受到拉力和重力的作用，过球心作竖直向下的重力和沿绳子斜向上的拉力。
如图所示：2．（2022•滨州）画出图中悬停在空中的无人机受力的示意图。
【解答】解：无人机悬停在空中时，所受空气浮力忽略不计，无人机受重力和升力的作用，二者大小相等，方向相反，从无人机的重心分别沿竖直向下和竖直向上的方向画一条带箭头的线段表示出重力G和升力F，注意两条线段长度要相等，如下图所示：3．（2022•南通）如图，重为G的小球漂浮在水面上，请画出小球的受力示意图。
【解答】解：小球漂浮在水面上时，其受到的重力和浮力是一对平衡力，二力大小相等、方向相反、作用在同一直线上；过小球的重心作出竖直向下的重力和竖直向上的浮力，并标上符号。
如下图所示：4．（2022•鞍山）如图所示，容器中盛有水，用细线吊着一个实心铁块静止在水中。
请在图中画出铁块所受力的示意图。
【解答】解：实心铁块用细线吊着浸没在水中，铁块受到竖直向下的重力G、竖直向上的拉力F和浮力F浮的共同作用，作用点在重心。
如下图所示：。
5．（2022•青海）如图所示，是竖直方向匀速下落的雨滴。
请你在图中画出雨滴所受力的示意图。
【解答】解：雨滴受竖直向下的重力G与竖直向上的空气阻力作用而雨滴匀速下落，雨滴处于平衡状态，由二力平衡条件得：f＝G。
从雨滴的重心，沿力的方向作出力的示意图，如图所示；。
6．（2022•毕节市）如图是气象部门放飞的高空探测气球。
气球与探测仪器沿水平方向做匀速直线运动，O是探测仪器的重心，请画出探测仪器的受力示意图（不计空气阻力）。
【解答】解：气球与探测仪器沿水平方向做匀速直线运动，探测仪器受到竖直向下的重力，由于探测器的体积很小，因此探测器受的浮力远小于细线对它的拉力，可以忽略不计，因为探测仪器做匀速直线运动，所以探测仪器肯定还受到一个与重力等大反向的力，这个力是细线对其竖直向上的拉力F；过探测器的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F 表示；因为这两个力是一对平衡力，所以作图时两条线段长度要相等。
力学作图专题训练
力学作图专题训练一、物体受力示意图。
（1）重力：外形规则、质地均匀的物体的作用点在几何中心上，方向竖直向下，用字母G表示。
（2）弹力：①压力：作用点在受压物体表面上，方向垂直于物体表面，指向受压面，用F表示；②支持力与压力性质相似，方向与压力相反，用N表示；③绳子的拉力：沿绳子收缩的方向，用F表示。
（3）摩擦力：方向与相对运动（趋势）方向相反，用f表示。
（4）浮力：与重力方向相反，竖直向上，作用点在重心上，用F浮表示。
1.重为20N的金属球静止在水平地面上，在图中画出它所受的重力G的示意图。
2.一个足球沿如图所示的斜面向上滚，画出该足球所受到的重力示意图。
3.如图所示，物体A静止在斜面B上，物体对斜面的压力大小为10N．作出斜面受到的压力示意图。
第1题第2题第3题4.画出图中物体A所受重力和支持力的示意图。
5.如图所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。
6.图中是一个重为2N的吊灯挂在天花板下处于静止状态，在该图中画出吊灯受力的示意图。
X k B第4题第5题第6题7.作出下图中物体对各支持面的压力的示意图。
第7题8.请在图中画出木棒受到的重力和木棒对墙壁的压力的示意图。
9.如图所示，一个球A被一挡板B挡在斜面上。
请你在图中画出球A所受到的重力和挡板B对球A 的支持力的示意图。
10．在易拉罐内装进适量的水，能使罐侧立而不倒下。
请在图中画出，装了适量水的整个罐受到的重力与支持力的示意图。
第8题第9题第10题11.如图所示，一金属球沿光滑斜面滚下，请画出该球所受力的示意图。
12.如图所示，物体A从斜面上匀速滑下，画出物体A所受力的示意图。
13.图甲所示，一位同学在用力推箱子，但没推动，请在图乙中画出箱子的受力示意图。
第11题第12题第13题14.在图中画出小球受力的示意图。
15.作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。
16.如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图。
中考物理专项练习之力的示意图(含解析)
30. 如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图．（图中黑点表示重心）
31. 如图所示，是一只在空中飞行的足球（不计空气阻力）画出它所受力的示意图．
55. 如图甲所示，用托盘秤称苹果，苹果对托盘的压力为F，请在图乙中画出F的示意图．
五、计算题(本大题共4小题，共32.0分)
56. 如图所示的轻质杠杆AB，OA=20cm，OB=40cm，叶子姐姐体重450N．不计摩擦及杠杆自身重，求：
（1）将重物挂在A端，叶子姐姐在B端用力，她最多能提起多重的物体？
（1）一束光经过光学元件后水平射出．请你在图1中的甲、乙、丙位置提供三种不同的光学元件的方案并确定光学元件的位置．（有必要的作图痕迹）
（2）如图2所示P是物体的像位置．“O”是透镜光心的位置．请在图中“O”位置画出所需要透镜并完成光路图．
（3）请在图3中画出乒乓球此时所受力的示意图．（乒乓球此时为静止的瞬间）
中考物理专项练习之力的示意图（含解析、全国通用）
一、单选题(本大题共4小题，共8.0分)
1. 足球运动员把足球踢向空中，不计空气阻力，图中能正确表示空中足球受力示意图的是（G表示重力，F表示脚对球的作用力）（ ）
A. B. C. D.
2. 一物体沿斜面向下匀速滑动．若用F表示摩擦力、FN表示支持力、G表示重力，图中关于该物体的受力示意图正确的是（ ）
（2）如图乙所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底．
（3）如图丙所示，一木块正沿着固定在地面上的光滑斜面下滑，请作出木块受到的重力G和支持力F的示意图．
力学作图经典练习
1、在图中画出小球受力的示意图2、水平向右的拉力作用在物块m的A点，大小为20N，试在图中画出拉力F的图示．3如图所示，一个重l00N的物体静止在墙角处，请画出物体受到的力的示意图．4质量为1.5Kg的小球在空中飞行，如图所示，画出它受力的示意图（不计空气阻力，g=10牛/千克）．5、画出如图（1）、（2）物体A的受力示意图6如图所示，一梯子静止斜靠在竖直的墙壁上，请画出梯子底部B受到地面对它的支持力的示意图．1下图所示，水平地面有一快速运动的物体，当它遇到一表面粗糙的斜坡时，由于惯性，它将继续沿斜坡滑行一段，请在图中画出该物体向上滑行时的受力示意图．2、在自动化生产线上，常用传送带传送工件，如图所示，一个工件与传送带一起以0.5m/s的速度水平向右匀速运动，不计空气阻力，清在图中画出工件受力的示意图．3、如图所示，用一水平力F=30N将重20N的木块压在竖直墙壁上，使其静止在竖直墙壁上，画出木块受到力的示意图．4、（1）如图所示，在下面三种情况下，物体都随传送带一起做匀速运动，运动方向图中已用箭头标出，作出物体受力示意图（用字母标出各力）6、如图所示，用细绳悬挂的金属球质量为500g，细绳拉紧后刚好在竖直方向上时，金属球静止在斜面上．在图中画出金属球A受力的图示．5、对下列物体作受力分析7如图所示：重100N的玩具“不倒翁”被扳倒后会自动立起来．请你在图中画出此时“不倒翁”所受重力和桌面对“不倒翁”的支持力的示意图．（黑点表示“不倒翁”的重心）8、把一薄钢条的下端固定，分别用不同的力去推它，使它发生如下图的形变．则：研究力的作用效果与力的大小的关系时选择图与；研究力的作用效果与力的方向的关系时选择图与；研究力的作用效果与力的作用点的关系时选择图与．20、图中，木块A、B叠放在水平桌面上，一起做匀速直线运动，请画出木块B的受力示意图．21、如图所示的A物体处于静止状态．请画出在水平方向的受力示意图．22、（2012•黄冈）向日葵因生长在茎顶端的花盘随太阳转动而得名．如图是处于静止状态的向日葵，请在图中作出花盘的受力示意图．23、从静止启动的汽车有一小桌，小桌上放一水杯，发现水杯水面如图所示，水杯在桌上没有滑动，画出水杯（水和杯的整体）的受力示意图．24、如图，车减速前进，画出悬挂在车厢的物体A所受力的示意图．25、如图所示，小华把铁锁悬挂起来，从A点放手后摆到B点再返回．请画出铁锁在B点时的受力示意图（不计空气阻力）．部分题答案13题答案解：（1）①物体在竖直方向上的受重力和支持力的作用，其受力的示意图如下图所示：②物体随传送带一起匀速向上运动，所以受传送带对物体的摩擦力向上，方向沿传送带方向．物体受重力作用，同时也受到斜面对其向上的支持力，方向与传送带垂直．③有竖直向下的重力G，支持力N，需要画出的还有沿皮带向上的摩擦力f，如图所示：（2）根据平面镜成像的规律，分别做出两点a、b的像a′、b′，连接a′b′交平面镜与点O，延长b′a′于C，则人的位置就在OC这条直线上故答案为：OC；反射光线OC的任何位置14题答案解：（1）物体处于静止状态，受到重力、支持力、拉力和摩擦力四个力的作用，物体有向右运动的趋势，因此摩擦力的方向水平向左，如下图：（2）物体处于静止状态，受到重力、支持力、压力和摩擦力四个力的作用，物体有向下运动的趋势，因此摩擦力的方向竖直向上，如下图：（3）物体位于斜面上，处于静止状态，受到重力、支持力和摩擦力三个力的作用，物体有向下运动的趋势，因此摩擦力的方向沿斜面向上，如下图：（4）物体沿竖直墙壁向上运动，受到重力、支持力、推力和摩擦力四个力的作用，物体向上运动，因此摩擦力的方向竖直向下，如下图：（5）物体沿水平面向右运动，受到重力、支持力、压力和摩擦力四个力的作用，物体沿水平面向右运动，因此摩擦力的方向水平向左，如下图：（6）物体沿着斜面向上运动，受到重力、支持力、推力和摩擦力四个力的作用，物体沿斜面向上运动，因此摩擦力的方向沿斜面向下，如下图：15题答案解：杯子杯子在竖直方向上受到重力和支持力的作用，因为杯子有向前滑动的趋势，在水平方向上还会受到静摩擦力的作用．重力的方向竖直向下，支持力的方向竖直向上，静摩擦力的方向水平向后．此时杯子受力的示意图如图：17题答案解：此时绳子刚好在竖直方向上，故球正好自由下垂，对斜面不会有压力，也不会受斜面的支持力．所以小球只受重力和绳子的拉力的作用，根据二力平衡的条件可以判断此二力是一对平衡力．小球的重力大小为：G=mg=0.5kg×9.8N/kg=4.9N；绳子对小球的拉力：F=G=4.9N；确定重心为小球的球心，分别向上和向下画表示F和G的线段，标上箭头和标度．作图如下：18题答案解：“不倒翁”受到的重力大小为100N，方向竖直向下，作用点在重心；支持力作用在“不倒翁”与水平面的接触点，方向竖直向上，大小为100N，如图所示：22题答案解：花盘受到重力和支持力的作用，因为花盘静止，受平衡力作用，重力和支持力是一对平衡力，大小相等，方向相反，作用在同一直线上，重力方向竖直向下，作用点在重心，支持力方向竖直向上，作用点也画在重心上，故花盘所受重力和支持力示意图如图：23题答案解：汽车从静止启动，汽车、小桌和杯子一起运动，水由于具有流动性保持静止，由图可知汽车向右运动，水杯在水平方向上受到桌面向前的摩擦力f，同时受到竖直向下的重力G和竖直向上的支持力F N，如图所示：24题答案解：①地面附近的一切物体都要受到重力作用，所以物体A受重力．②物体A悬挂在绳上，所以物体A受到绳对它的拉力，方向沿绳子的方向向上．故答案为：。
力,重力,弹力,作图专题
一．作图题（共21小题）1．（2020•宝山区一模）在图中，重为6牛的物体静止在水平地面上，用力的图示法画出物体对地面的压力。
2．（2020•杨浦区一模）在图中，重为4牛的物块静止在水平桌面中央，请根据给定的标度用力的图示法画出该物块对水平桌面的压力。
3．（2019秋•微山县期末）如图所示，小华同学用100N的拉力拉着重为300N的匀质实心方木匀速前行，请画出：①木箱受到的重力示意图；②木箱受到的拉力示意图。
4．（2019秋•和平区期末）画出上中图中的A物体受到的弹力的示意图。
5．（2018秋•虹口区期末）在图中，重为12牛的物体静止在水平地面上，用力的图示法画出物体受到的重力。
6．（2019秋•渝中区校级月考）在图中在O点用向右上方与水平方向成30°的1000N的力拉小车，画出拉力的示意图。
7．（2019秋•渝中区校级月考）如图，在图中画出木块A重力的示意图，以及木块A对斜面B的压力F的示意图。
8．（2018秋•淄博期末）如图所示，吊灯静止不动，请画出吊灯受力的示意图（图中的“•”表示吊灯的重心）。
9．（2018秋•遵义期末）如图所示，小球处于静止状态（O为重心，斜面和挡板均光滑），请在图中作出小球的受力示意图。
10．（2019•青岛模拟）如图物体受到与水平夹角θ的推力F（F＜G）处于静止状态，请画出物体的受力示意图。
11．（2019•仪征市二模）如图，物体A静止在斜面上，画出物体A所受到的弹力的示意图。
12．（2019春•南京月考）如图中所示，在A点用150N的力向右上方拉小车，拉力与地面的夹角为30°，请在图中画出小车所受拉力的示意图。
13．（2019•滨州）画出图中静止在水平桌面上物体的受力示意图。
14．（2019春•通州区期末）如图，小球A用钢管固定在支架上，小车保持静止，画出小球A受力的示意图。
15．（2019•南平模拟）如图所示，装有少量饮料的罐子由于重心降低了，可以倾斜放在水平桌面上保持静止，O点是其重心，请画出饮料罐所受力的示意图。
爱民区第三中学八年级物理下册 7.2力的示意图作图专项练习 新人教版
《力的示意图》作图专项练习1.如图1所示，一个实心球静止在水平地面卡，请画出它所受重力G的示意图。
2.如图2所示，用细线拉住的小球静止在水中，请画出小球所受重力的示意图（重心已画出）。
3.如图3所示，请你在图中画出甲所受到的重力示意图。
4.如图4所示，小球在A、C之间来回摆动，请在图中作出小球在A位置时所受到的细绳拉力F和重力G的示意图。
5.如图5所示，物块静止在斜面上，画出物块所受摩擦力的示意图。
6.画出小球与被压缩的弹簧接触时受到的弹力的示意图。
7.如图7所示，水平向右做匀速直线运动的平板小车右端放置一小木块，当使小车突然停止运动，木块滑出小车。
请你作出：⑴木块滑出小车前受重力的示意图；⑵木块从离开小车到落地这一过程的运动轨迹。
8.如图8，一根弹簧的左端固定在墙上，压缩的弹簧推着小球在光滑的水平面上向右运动，请画出小球离开弹簧后的受力示意图。
9.如图9所示，汽车沿平直公路向前行驶，但不知是“加速、匀速、减速”中的哪种状态。
车顶A处滴落的水滴最终落在靠前的B处。
车厢地板上的木箱C始终相对车厢静止。
画出木箱10.如图10所示，一根弹性杆的一端固定在倾角为30°的斜面上，杆的另一端固定一个重力是3N的小球，小球处于静止状态，请画出弹性杆对小球的弹力的示意图，并标出弹力的大小。
11.如图11，是一块质量均匀分布的半圆形量角器，将其用细线城天花板上，请你用作图的方法找到重心O点的位置。
（A点是圆心，保留作图痕迹）12.如图12，是一名男生奔跑过程中左脚腾空、右脚着地的一瞬间，请画出此刻地面对他的支持力和摩擦力的示意图（A点是作用点）。
13.如图13所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，物块随即在小车的平板上滑行，画出物块滑行过程中的受力示意图。
14.如图14所示，物体在表面粗糙的固定斜面；上以速度v向下匀速运动，请在图中画出此过程中物体所受力的示意图（力的作用点画在物体的重心上）。
力的示意图画法练习题
1 /
1 力的示意图专项练习
1．用50牛的力水平向右推木箱，在右图中画出推力的示意图。
2．用200牛的力沿斜面向上推木箱，在右图中画出推力的示意图。
3．用120牛的力沿竖直方向吊起货物，画出货物所受拉力的示意图。
4．用电线悬挂着4N 的电灯和灯罩，,画出电线拉力的示意图。
5．如图 ，小球静止靠在墙壁上，画出小球所受力的示意图。
第3题图
第4题图 第5题图
6．画出静止在斜面上重 50牛的小车，受到重力的示意图．
7．某人用和水平方向成30°角斜向左上方大小为100牛的力拉着一重为300牛的小车做匀速直线运动。
请在图中画出小车所受拉力的示意图。
高中物理相互作用力25道作图专题练习
高中物理相互作用力25道作图专题练习学校:___________姓名：___________班级：___________考号：___________一、作图题1．水平桌面上的重物受到50N的重力，用力的图示法画出重物的支持力。
2．如图所示，一木块静止在斜面上，请在图中画出木块受到的重力和斜面支持力的示意图。
3．请在图中画出杆或球所受的弹力。
（a）杆放在半球形的槽中；（b）球用细线悬挂在竖直墙上；（c）点1、2、3都可能是球的重心位置，点2是球心，1、2、3点在同一竖直线上。
4．在水平拉力F的作用下，A、B两球均处于静止状态，OA、AB绳倾斜，OB绳竖直，请分别在答题卡相应位置作出A、B两球的受力示意图。
5．画出下图小球受力示意图，图中绳子在竖直方向。
6．画出图中各个静止的球体A所受的弹力的示意图并用字母表示出来_____。
（各个接触面和点均光滑）7．请用力的图示法画出下列重5 N物体的重力______。
8．请在图中画出杆或球所受弹力的示意图：(1)杆靠在墙上______。
(2)球用细线悬挂在竖直墙上_____。
9．如图，物体A上表面水平，A、B重叠在一起静止放在固定斜面上，请画出A物体的受力示意图________。
10．如图所示，物体A靠在竖直的墙面上，在竖直向上的力F的作用下，A、B物体均保持静止，请画出物体A受力的示意图___11．墙壁粗糙，在F力的作用下，物块沿墙壁向上运动，画出物块的受力分析图_____。
12．如图所示，一物块静止在斜面上，请按力的作用效果画出重力的矢量分解图。
（____）13．墙壁光滑，用细绳将小球斜挂于墙壁上。
画出小球的受力分析图。
（_____）14．物块静止于斜面上，画出物块的受力分析图。
（____）15．在图中画出木块沿斜面向上、向下、静止时的受力示意图。
16．请在图中画出A物体受到的力____________（已知：左图中物块静止在斜面上，右图中光滑球A静止在水平面上）17．分别画出下列两个小球的受力分析图。
力的图示练习整理
力的图示练习．作图题。
1．用200牛的力沿斜面向上推木箱，在下图中画出推力的图示。
2．某人用100牛的力与水平线成30°角斜向右上方拉着一重力为300牛的小车做匀速直线运动。
请在图中画出小车所受拉力和重力的图示。
3．如图，用力的示意图画出放在水平地面上的木箱受到的支持力。
4．作出下列各力的图示。
(1)用120牛的力沿竖直方向吊货物。
(2)用38牛的力沿斜面向上推木箱。
5．用力的示意图表示下列各力。
(1)用电线悬挂着的电灯受到的拉力 (2)小球受到的拉力。
6．如图6所示，用50牛沿与水平方向成30°的力斜向上拉小车，画出拉力的示意图．图6图77．如图7所示，水平地面上放置的物体，在F＝4牛的水平向右的拉力作用下向右运动，物体同时受到3牛的阻力，画出物体在水平方向受的力的示意图．二、能力提高题1、如下图，当电风扇工作时，空气会由静止流动起来，这说明力能_ _____ 同时小车将向_____运动，原因是__ __ ；2、某同学用两手拉一弹簧测力计，若左右两手所用的拉各为20N ，则弹簧测力计的示数为 N 。
3、某一弹簧测力计，在使用前指针不在零度线的位置，而指在0.4N 的刻度上。
一同学没有校零，就直接用这个去测一个大小为4N 的力，他测得结果是 N 。
4、弹簧不挂物体时长为0.1米，受10牛的拉力时长为0.15米，这时没有超过它的量程，如果受6牛的拉力，弹簧的伸长量为_______厘米，这时弹簧的长度为_______厘米．5. 用力的示意图分别画出以下各力。
(1)请在图中画出长在枝条上的苹果受重力的示意图。
(2)小球用细线悬挂在天花板下，请用力的示意图画出小球受到的拉力．(3).一个质量为5 kg 的物体在斜面上匀速下滑，试在图中画出 物体所受重力的示意图.4).将一足球置于水平地面上静止，画出足球受到的支持力的示意图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
v
v
F v
《力的示意图》专题训练
编号姓名
1.（1）请画出图中“不倒翁”所受重力的示意图（O点为“不倒翁”的重心）。
（2）如图所示，请画出在地面上静止的足球所受重力的示意图。
（3）如图所示的是地球表面及附近的一些物体，请画出飞机所受重力的示意图。
（4）如图所示，请画出在地面上静止的质地均匀的梯形物体所受重力的示意图。
2.（1）如图所示，小刚同学用200N的力推墙壁，请画出这个推力的示意图。
（2）小兰同学用10N的水平力拉弹簧，如图所示。
作出小兰对弹簧拉力的示意图。
（3）如图所示，画出用手提水桶的提力的示意图。
（4）如图所示的是正在足球场上滚动的足球，请画出足球对草坪的压力的示意图。
3.（1）如图所示，重量为5N的小球正沿斜面滚下，画出小球所受重力的示意图。
（2）如图所示，工人用600N的沿斜面向上的推力将箱子推上斜面，请作出推力的示意图。
（3）如图所示，物体静止在斜面上，画出它所受支持力的示意图。
（4）画出与水平方向成45º角斜向左上方拉小车的拉力的示意图。
4.（1）如图所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块所受摩擦
力的示意图。
（图中已标出摩擦力的作用点）
（2）如图所示，在竖直悬挂的铁质黑板上吸着一个磁性黑板擦，画出黑板擦所受摩擦力的示意图。
（3）如图所示的是在水平面上向右运动的物块，画出物块所受重力和摩擦力的示意图。
（4）如图所示，物体受到水平向左的拉力作用，在水平地面上做匀速直线运动，画出物体
在竖直方向上受力的示意图。
5.（1）天花板上悬吊着一盏电灯，作出电灯受力的示意图。
（2）如图所示的是长在枝条上的重力为2N的苹果，请画出苹果受力的示意图。
（3）如图所示，画出“不倒翁”的受力的示意图（黑点O表示“不倒翁”的重心）。
（4）如图所示，重500N的物体静止在水平地面上，画出它受力的示意图。
6.（1）饮料厂生产的饮料装瓶后，要在自动化生产线上用传送带传送。
如图所示，一瓶饮
料与传送带一起水平向左匀速运动，不计空气阻力。
请在图中画出饮料瓶受力的示意图。
（图中的A点表示重心）
（2）在自动化生产线上，常用传送带传送工件，如图所示。
一个工件与传送带一起以s的速度水平向右匀速运动，不计空气阻力。
请在图中画出工件受力的示意图。
（3）当“神舟七号”返回舱从太空返回地球时由于与大气层摩擦，其中有一段是做匀速直线运动的，请在图中画出它在这段过程中的受力示意图。
（4）如图所示，一个球体贴着竖直墙面静止在水平地面上，画出球体受力的示意图。
7.（1）如图所示，物体在斜面上匀速下滑，画出物体受力的示意图。
（2）如图所示，画出静止的小球受力的示意图。
（3）如图所示，车减速前进，画出悬挂在车厢内的物体A所受力的示意图。
（4）如图所示，挂在天花板上的铁球受到一个条形磁铁的吸引处于静止状态，画出铁球所受力的示意图。
8.（1）如图所示，货物随传送带一起匀速斜向上运动，画出货物受力的示意图。
（2）如图所示，水平地面有一个快速运动的物体，当它遇到一个表面粗糙的斜坡时，由于惯性它将继续沿斜坡滑行一段距离。
请画出该物体向上滑行时的受力示意图。
（3）如图所示，在水平公路上向右匀速行驶的汽车，不计空气阻力，作出汽车受力的示意图。
v
v。
