倍压整流(检波)电路汇总

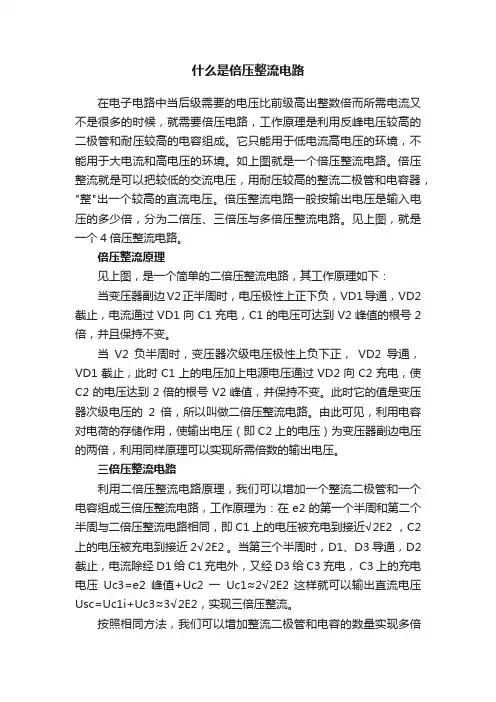

什么是倍压整流电路
什么是倍压整流电路在电子电路中当后级需要的电压比前级高出整数倍而所需电流又不是很多的时候，就需要倍压电路，工作原理是利用反峰电压较高的二极管和耐压较高的电容组成。
它只能用于低电流高电压的环境，不能用于大电流和高电压的环境。
如上图就是一个倍压整流电路。
倍压整流就是可以把较低的交流电压，用耐压较高的整流二极管和电容器，"整"出一个较高的直流电压。
倍压整流电路一般按输出电压是输入电压的多少倍，分为二倍压、三倍压与多倍压整流电路。
见上图，就是一个4倍压整流电路。
倍压整流原理见上图，是一个简单的二倍压整流电路，其工作原理如下：当变压器副边V2正半周时，电压极性上正下负，VD1导通，VD2截止，电流通过VD1向C1充电，C1的电压可达到V2峰值的根号2倍，并且保持不变。
当V2负半周时，变压器次级电压极性上负下正，VD2导通，VD1截止，此时C1上的电压加上电源电压通过VD2向C2充电，使C2的电压达到2倍的根号V2峰值，并保持不变。
此时它的值是变压器次级电压的2倍，所以叫做二倍压整流电路。
由此可见，利用电容对电荷的存储作用，使输出电压（即C2上的电压）为变压器副边电压的两倍，利用同样原理可以实现所需倍数的输出电压。
三倍压整流电路利用二倍压整流电路原理，我们可以增加一个整流二极管和一个电容组成三倍压整流电路，工作原理为：在e2的第一个半周和第二个半周与二倍压整流电路相同，即C1上的电压被充电到接近√2E2 ，C2上的电压被充电到接近2√2E2 。
当第三个半周时，D1、D3导通，D2截止，电流除经D1给C1充电外，又经D3给C3充电， C3上的充电电压Uc3=e2峰值+Uc2一Uc1≈2√2E2 这样就可以输出直流电压Usc=Uc1i+Uc3≈3√2E2，实现三倍压整流。
按照相同方法，我们可以增加整流二极管和电容的数量实现多倍压整流。
如上图所示，为五倍压整流电路。
其原理都是利用电容对电荷的存储作用，使输出电压升高。

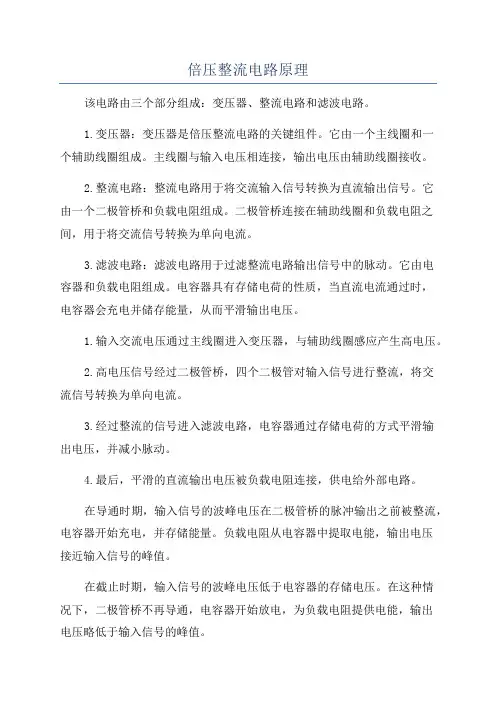

倍压整流电路原理
倍压整流电路原理该电路由三个部分组成：变压器、整流电路和滤波电路。
1.变压器：变压器是倍压整流电路的关键组件。
它由一个主线圈和一个辅助线圈组成。
主线圈与输入电压相连接，输出电压由辅助线圈接收。
2.整流电路：整流电路用于将交流输入信号转换为直流输出信号。
它由一个二极管桥和负载电阻组成。
二极管桥连接在辅助线圈和负载电阻之间，用于将交流信号转换为单向电流。
3.滤波电路：滤波电路用于过滤整流电路输出信号中的脉动。
它由电容器和负载电阻组成。
电容器具有存储电荷的性质，当直流电流通过时，电容器会充电并储存能量，从而平滑输出电压。
1.输入交流电压通过主线圈进入变压器，与辅助线圈感应产生高电压。
2.高电压信号经过二极管桥，四个二极管对输入信号进行整流，将交流信号转换为单向电流。
3.经过整流的信号进入滤波电路，电容器通过存储电荷的方式平滑输出电压，并减小脉动。
4.最后，平滑的直流输出电压被负载电阻连接，供电给外部电路。
在导通时期，输入信号的波峰电压在二极管桥的脉冲输出之前被整流，电容器开始充电，并存储能量。
负载电阻从电容器中提取电能，输出电压接近输入信号的峰值。
在截止时期，输入信号的波峰电压低于电容器的存储电压。
在这种情况下，二极管桥不再导通，电容器开始放电，为负载电阻提供电能，输出电压略低于输入信号的峰值。
通过重复这个过程，倍压整流电路可以实现输出电压的倍增。
总结起来，倍压整流电路利用变压器、整流电路和滤波电路将交流输入信号转换为直流输出信号，并将输出电压提高为输入电压的倍数。
其中，变压器负责将主线圈的交流电压转换为辅助线圈的高电压，整流电路将辅助线圈输出的交流信号转换为单向电流，滤波电路则用于平滑输出电流中的脉动。
倍压整流电路在实际应用中具有较大的经济效益和实用价值。
倍压整流电路工作原理详解
倍压整流电路⼯作原理详解
前⽂已经详细给⼤家分析介绍过半波整流电路、全波整流电路、桥式整流电路，今天主要给⼤家介绍倍压整流电路，因为在⼀些需⽤⾼电压、⼩电流的地⽅，常常使⽤倍压整流电路。
倍压整流，可以把较低的交流电压，⽤耐压较⾼的整流⼆极管和电容器，'整'出⼀个较⾼的直流电压。
倍压整流电路⼀般按输出电压是输⼊电压的多少倍，分为⼆倍压、三倍压与多倍压整流电路。
⼀、⼯作原理：
倍压整流是利⽤⼆极管的整流和单向导通作⽤，将电压分别贮存到各⾃的电容上，然后把它们按极性相加的原理串接起来，输出⾼于输⼊电压的⾼压来。
⼆、⼆倍压整流电路
1、当u2在正半周时：
电压极性如下图所⽰，⼆极管D1导通，D2截⽌，则u2经D1对C1充电，C1电压最⼤可为
√2u2。
电流⽅向如图所⽰。
2、当u2在负半周时：
电压极性如下图所⽰，⼆极管D2导通，D1截⽌，则u2和C1经D1对C2充电，C2电压最⼤可为2√2u2。
当然开始⼏个周期电容上的电压并不能真正充到这样⾼，但经过⼏个周期以后，C2上的电压渐渐能稳定在2√2u2左右，这就是⼆倍压整流的原理。
三、多倍压整流电路
上图为多倍压整流电路，由⼆倍压整流电路⼯作原理可知：
1、若以C1两端作为输出端，输出最⼤电压可为√2u2；
2、若以C2两端作为输出端，输出最⼤电压可为2√2u2；
3、若以C3（C1加C3）两端作为输出端，输出最⼤电压可为3√2u2；
4、以此类推，从不同的位置作为输出端，输出最⼤可获得2/3/4/5/6倍的√2u2电压。
因倍压整流电路运⽤较⼴，是⾼电压、⼩电流获得的常⽤电路，希望⼤家熟悉掌握。
4种整流5种滤波电路总结
4种整流5种滤波电路总结写在前⾯： 本⽂包含内容： 1、变压电路 2、整流电路 2-1：半波整流电路 2-2：全波整流电路 2-3：桥式整流电路 2-4：倍压整流电路 3、滤波电路 3-1：电容滤波电路 3-2：电感滤波电路 3-3：RC滤波电路 3-4：LC滤波电路 3-5：有源滤波电路 4、整流滤波电路总结 4-1：常⽤整流电路性能对照 4-2：常⽤⽆源滤波电路性能对照 4-3：电容滤波电路输出电流⼤⼩与滤波电容量的关系 4-4：常⽤整流滤波电路计算表基本电路： ⼀般直流稳压电源都使⽤220伏市电作为电源，经过变压、整流、滤波后输送给稳压电路进⾏稳压，最终成为稳定的直流电源。
这个过程中的变压、整流、滤波等电路可以看作直流稳压电源的基础电路，没有这些电路对市电的前期处理，稳压电路将⽆法正常⼯作。
1、变压电路 通常直流稳压电源使⽤电源变压器来改变输⼊到后级电路的电压。
电源变压器由初级绕组、次级绕组和铁芯组成。
初级绕组⽤来输⼊电源交流电压，次级绕组输出所需要的交流电压。
通俗的说，电源变压器是⼀种电→磁→电转换器件。
即初级的交流电转化成铁芯的闭合交变磁场，磁场的磁⼒线切割次级线圈产⽣交变电动势。
次级接上负载时，电路闭合，次级电路有交变电流通过。
变压器的电路图符号见图2-3-1。
2、整流电路 经过变压器变压后的仍然是交流电，需要转换为直流电才能提供给后级电路，这个转换电路就是整流电路。
在直流稳压电源中利⽤⼆极管的单项导电特性，将⽅向变化的交流电整流为直流电。
（1）半波整流电路 半波整流电路见图2-3-2。
其中B1是电源变压器，D1是整流⼆极管，R1是负载。
B1次级是⼀个⽅向和⼤⼩随时间变化的正弦波电压，波形如图 2-3-3（a）所⽰。
0～π期间是这个电压的正半周，这时B1次级上端为正下端为负，⼆极管D1正向导通，电源电压加到负载R1上，负载R1中有电流通过； π～2π期间是这个电压的负半周，这时B1次级上端为负下端为正，⼆极管D1反向截⽌，没有电压加到负载R1上，负载R1中没有电流通过。
二极管_简单倍压_整流电路_原理[宝典]
![二极管_简单倍压_整流电路_原理[宝典]](https://img.taocdn.com/s3/m/a2a81c50a517866fb84ae45c3b3567ec102ddcfb.png)
二极管_简单倍压_整流电路_原理[宝典] 倍压整流电路原理(1)负半周时，即A为负、B为正时，D1导通、D2截止，电源经D1向电容器C1充电，在理想情况下，此半周内，D1可看成短路，同时电容器C1充电到Vm，其电流路径及电容器C1的极性如上图(a)所示。
(2)正半周时，即A为正、B为负时，D1截止、D2导通，电源经C1、D1向C2充电，由于C1的Vm再加上双压器二次侧的Vm使c2充电至最高值2Vm，其电流路径及电容器C2的极性如上图(b)所示.其实C2的电压并无法在一个半周内即充至2Vm，它必须在几周后才可渐渐趋近于2Vm，为了方便说明，底下电路说明亦做如此假设。
如果半波倍压器被用于没有变压器的电源供应器时，我们必须将C1串联一电流限制电阻，以保护二极管不受电源刚开始充电涌流的损害。
如果有一个负载并联在倍压器的输出出的话，如一般所预期地，在(输入处)负的半周内电容器C2上的电压会降低，然后在正的半周内再被充电到2Vm如下图所示。
ab126计算公式大全838电子图1 直流半波整流电压电路(a)负半周 (b)正半周图3 输出电压波形所以电容器c2上的电压波形是由电容滤波器过滤后的半波讯号，故此倍压电路称为半波电压电路。
ab126计算公式大全正半周时，二极管D1所承受之最大的逆向电压为2Vm，负半波时，二极管D2所承受最大逆向电压值亦为2Vm，所以电路中应选择PIV >2Vm的二极管。
2、全波倍压电路图4 全波整流电压电路(a)正半周 (b)负半周图5 全波电压的工作原理1. 正半周时，D1导通，D2截止，电容器C1充电到Vm，其电流路径及电容C1的极性如上图(a)所示。
2. 负半周时，D1截止，D2导通，电容器C2充电到Vm，其电流路径及电容C2的极性如上图(b)所示。
838电子3. 由于C1与C2串联，故输出直流电压，V0=Vm。
如果没有自电路抽取负载电流的话，电容器C1及C2上的电压是2Vm。
倍压检波电路原理
倍压检波电路原理一、引言倍压检波电路是一种常见的电路设计，用于将输入电压的幅值放大到更高的倍数。
在本文中，我们将详细探讨倍压检波电路的原理、工作方式以及应用领域。
二、倍压检波电路的原理倍压检波电路是一种非线性电路，通过使用二极管和电容器来实现电压的倍增。
其原理可以分为以下几个步骤：1. 输入电压的整流倍压检波电路的第一步是将输入电压进行整流，即将负半周的信号转换为正半周的信号。
这一步通常使用二极管来实现，二极管正向导通时，将输入电压的负半周信号导通，而反向截止时，将输入电压的正半周信号截止。
2. 电容器的充电在整流之后，通过电容器来储存电荷，并将电压进行平滑。
当二极管导通时，电容器开始充电，此时电压上升到峰值；当二极管截止时，电容器开始放电，但由于二极管的反向截止，电容器的电压只能通过负载来放电，从而实现电压倍增。
3. 输出电压的滤波为了获得更稳定的输出电压，倍压检波电路通常会使用滤波电路来减小输出电压的纹波。
滤波电路通常由电感器和电容器组成，通过滤波电路可以将输出电压的纹波降至较低的水平。
三、倍压检波电路的工作方式倍压检波电路的工作方式可以简单描述为：输入交流电压经过整流、充电和滤波等步骤后，输出的直流电压是输入电压的倍数。
具体来说，倍压检波电路的工作方式如下：1. 输入电压的整流输入电压经过整流二极管后，负半周的信号被转换为正半周的信号。
2. 电容器的充电整流后的信号通过电容器充电，电容器的电压逐渐上升，直到达到峰值。
3. 输出电压的形成当电容器充电到峰值时，二极管截止，此时电容器开始放电。
由于反向截止的二极管不允许电容器放电回输入电源，电容器的电压只能通过负载放电。
通过选择适当的电容器和负载，可以实现输出电压是输入电压的倍数。
4. 输出电压的滤波为了获得更稳定的输出电压，倍压检波电路通常会使用滤波电路来减小输出电压的纹波。
滤波电路通过电感器和电容器组成，将输出电压的纹波降至较低的水平。
四、倍压检波电路的应用领域倍压检波电路由于其能够将输入电压的幅值放大到更高的倍数，广泛应用于各种领域。
倍压检波电路原理
倍压检波电路原理倍压检波电路是一种电子电路，用于检测和测量高频信号中的幅度变化。
它利用二极管的非线性特性，将高频信号转换为直流信号，以便于进一步处理和分析。
倍压检波电路在通信、雷达、无线电等领域中广泛应用，对于测量和控制高频信号具有重要意义。
倍压检波电路的原理基于二极管的整流作用。
在正半周，二极管导通，高频信号经过二极管后变为正半周的负电平；在负半周，二极管截止，高频信号被阻断。
通过这种方式，倍压检波电路将高频信号的幅度变化转换为了直流信号的幅度变化。
为了更好地理解倍压检波电路的工作原理，下面我们将从电路的组成部分和工作过程两个方面进行说明。
1. 电路组成部分倍压检波电路主要由二极管、耦合电容和负载电阻组成。
二极管是整流的关键部分，耦合电容用于耦合信号，负载电阻用于接收和测量变化后的直流信号。
2. 工作过程当高频信号输入倍压检波电路时，首先经过耦合电容进入二极管。
在正半周，二极管导通，电流流过负载电阻，产生一个正向直流电压。
在负半周，二极管截止，电流无法通过，负载电阻上没有电压输出。
通过这种方式，倍压检波电路将高频信号的幅度变化转换为了直流信号的幅度变化。
倍压检波电路的优点是简单、可靠且成本较低。
它可以轻松地将高频信号转换为直流信号，供后续电路进行进一步的处理和分析。
同时，倍压检波电路具有较高的灵敏度和较宽的工作频率范围，适用于不同频率范围内的信号检测和测量。
然而，倍压检波电路也存在一些局限性。
首先，由于二极管的非线性特性，倍压检波电路对于输入信号的幅度变化有一定的限制。
过大或过小的幅度变化都可能导致检测不准确。
其次，倍压检波电路对于输入信号的频率和相位变化不敏感，只能检测幅度变化。
因此，在某些情况下，需要结合其他电路或技术来实现更全面的信号分析和测量。
倍压检波电路是一种重要的电子电路，用于将高频信号转换为直流信号。
它基于二极管的整流特性，将高频信号的幅度变化转换为直流信号的幅度变化。
倍压检波电路在通信、雷达、无线电等领域中发挥着重要作用，对于测量和控制高频信号具有重要意义。
倍压整流电路原理讲解
倍压整流电路原理讲解
倍压整流电路是一种简单有效的电路，它在电源输出端输出一个比输入电压更高的电压，其原理是通过利用开关电路的原理，将低压的输入电压转换为更高的电压。
倍压整流电路的组成由恒定阻抗、正反变换以及调节器组成，其工作原理如下：首先，恒定阻抗电路负责通过放大增加电流，由此产生了放大倍数，然后由正反变换电路将低压输入电压反转为更高的输出电压，其中包括电流变换器、压降变换器和旋转变换器的基础电路结构；最后，调节器将反转的高压输出电压经过调节，以保持输出电压恒定不变。
整流电路通常用于调节电压的大小，调节电压的大小可以达到稳定输出和节省能源的效果。
它也可以用作电源调节、照明调节、电机调节等，对于需要电路设计的应用方面有着重要的作用。
在实际应用中，倍压整流电路有许多优点。
首先，它具有耐用性强、结构简单等特点，使用起来非常方便；其次，它可以实现自动调节和无限调节，使用者可以根据实际需要调整输出电压；最后，倍压整流电路的精度高，可以实现稳定的输出，且节省能源。
倍压整流电路有着重要的应用价值，尤其在电源调节、照明调节、电机调节等方面的应用。
此外，倍压整流电路可以根据实际需要调节电压大小，可以实现输出稳定。
但是，倍压整流电路也有一些局限性，如调节范围有限、损耗大等，这些局限性在实际应用中需要特别注意。
无论是电源调节、照明调节、电机调节还是其他领域的应用，倍
压整流电路都具有重要的意义，有助于提高输出精度和节约能源。
可以看出，倍压整流电路是一种简单有效的电路，具有重要的应用价值，且能够满足不同类型的应用需求。
倍压整流电路的工作原理及电路(史上最全).
倍压整流电路的工作原理及电路设计在某些电子设备中，需要高压（几千伏甚至几万伏）、小电流的电源电路。
一般都不采用前面讨论过的几种整流方式，因为那种整流电路的整流变压器的次级电压必须升的很高，圈数势必很多，绕制困难。
这里介绍的倍压整流电路，在较小电流的条件下，能提供高于变压器次级输入的交流电压幅值数倍的直流电压，可以避免使用变压比很高的升压变压器，整流元件的耐压相对也可较低，所以这类整流电路特别适用于需要高电压、小电流的场合。
倍压整流是利用电容的充放电效应工作的整流方式，它的基本电路是二倍压整流电路。
多倍压整流电路是二倍压电路的推广。
1、二倍压整流电路（1）桥式二倍压整流电路图1所示电路是桥式倍压整流电路，图1的(1)和(2)为同一电路的两种不同画法。
在这里，用两个电容器取代了全波桥式整流电路中的两只二极管。
整流管D1、D2在交流电的两个半周分别进行半波整流。
各自对电容C1和C2充电。
由负载R L与C1、C2回路看，两个电容是接成串联的。
负载R L上的直流电能是由C1、C2共同供给的。
当e2正半周时，D1导通，如果负载电阻R L很大，即流过R L的电流很小的话，整流电流i D1使C1充电到2E2的电压，并基本保持不变，极向如图中所示。
同样，当e2负半周时，经D2对C2也充上2E2的电压，极向如图中所示。
跨接在两个串联电容两端的负载R L上的电压U L=U C1+U C2，接近于e2幅值的两倍。
所以称这种电路为二倍压整流电路。
实际上，在正半周C1被充电到幅值2E2后，D1随即截止，C1将经过R L对C2放电，U C1将有所降低。
在负半周，当C2被充电到幅值2E2后，D2截止，C2的放电回路是由C1至R L，U C2也应有所降低。
这样，U C1和U C2的平均值都应略低于2E2，也即负载电压是不到次级绕组电压幅值的两倍的。
只有在负载R L很大时，U L≈2E2。
U C1、U C2及U L的变化规律如图2所示。
倍压整流电路的工作原理及电路分析(史上最全)
倍压整流电路的工作原理及电路设计在某些电子设备中，需要高压（几千伏甚至几万伏）、小电流的电源电路。
一般都不采用前面讨论过的几种整流方式，因为那种整流电路的整流变压器的次级电压必须升的很高，圈数势必很多，绕制困难。
这里介绍的倍压整流电路，在较小电流的条件下，能提供高于变压器次级输入的交流电压幅值数倍的直流电压，可以避免使用变压比很高的升压变压器，整流元件的耐压相对也可较低，所以这类整流电路特别适用于需要高电压、小电流的场合。
倍压整流是利用电容的充放电效应工作的整流方式，它的基本电路是二倍压整流电路。
多倍压整流电路是二倍压电路的推广。
1、二倍压整流电路（1）桥式二倍压整流电路图1所示电路是桥式倍压整流电路，图1的(1)和(2)为同一电路的两种不同画法。
在这里，用两个电容器取代了全波桥式整流电路中的两只二极管。
整流管D1、D2在交流电的两个半周分别进行半波整流。
各自对电容C1和C2充电。
由负载RL与C1、C2回路看，两个电容是接成串联的。
负载RL 上的直流电能是由C1、C2共同供给的。
当e2正半周时，D1导通，如果负载电阻RL很大，即流过RL的电流很小的话，整流电流i D1使C1充电到2E2的电压，并基本保持不变，极向如图中所示。
同样，当e2负半周时，经D2对C2也充上2 E2的电压，极向如图中所示。
跨接在两个串联电容两端的负载R L 上的电压UL=UC1+UC2，接近于e2幅值的两倍。
所以称这种电路为二倍压整流电路。
实际上，在正半周C1被充电到幅值2 E2后，D1随即截止，C1将经过RL对C2放电，UC1将有所降低。
在负半周，当C2被充电到幅值2 E2后，D2截止，C2的放电回路是由C1至RL ，UC2也应有所降低。
这样，UC1和UC2的平均值都应略低于2 E2，也即负载电压是不到次级绕组电压幅值的两倍的。
只有在负载RL 很大时，UL≈2 E2。
UC1、UC2及UL的变化规律如图2所示。
这种整流电路中每个整流元件承受的最大反向电压是22 E2，电容器C1、C2上承受的电压为2 E2，这里的电容器同时也起到滤波的作用。
倍压整流电路
9.3.2 倍压整流电路倍压整流电路：利用滤波电容的存储作用，由多个电容和二极管可以获得几倍于变压器副边电压的输出电压，称为倍压整流电路。
电路如图下所示。
二倍压整流电路其工作原理★当u2正半周时节，电压极性如图所示，D1导通，D2截止；C1充电，电流方向和C1上电压极性如图所示，C1电压最大值可达。
★当u2负半周时节，电压极性如图所示，D2导通，D1截止；C2充电，电流方向和C2上电压极性如图所示，C2电压最大值可达。
可见，对电荷的存储作用，使输出电压（即C2上的电压）为变压器副边电压的两倍，利用同样原理可以实现所需倍数的输出电压。
多倍压整流电路其工作原理如下图所示为多倍压整流电路，在空载情况下，根据上述分析方法可得，C1上的电压为，C2～C6上的电压为。
因此，以C1两端作为输出端，输出电压的值为；以C2两端作为输出端，输出电压的值为；以C1和C3上电压相加作为输出，输出电压的值为……，依此类推，从不同位置输出，可获得的4、5、6倍的输出电压。
倍压整流电路原理二极管倍压整流电路（Voltage doubler rectifer ）如图1.3.9所示。
1．工作原理设电源变压器二次电压u 2=2U 2sin ωt ，电容初始电压为零。
图1.3.9 倍压整流电路(1)当u 2正半周a 端瞬时极性为正，b 端为负，二极管VD 1导通，C 1充电，u C1≈2U 2，极性右正左负。
(2)当u 2为负半周 a 负b 正，VD 1反偏截止，VD 2正偏导通，C 2充电，u C2=2U 2+ u C1≈22U 2，极性右正左负。
(3)当u 2再次为正半周VD 1、VD 2反偏截止，VD 3正偏导通，C 3充电，u c3=22U 2+22U 2-u C1≈22U 2，极性右正左负。
(4)当u 2再次为负半周 VD 1、VD 2、VD 3均反偏截止，VD 4正偏导通，C 4充电，u C4≈22U 2，极性右正左负。
倍压整流电路原理
倍压整流电路原理（1）负半周时，即A为负、B为正时，D1导通、D2截止，电源经D1向电容器C1充电，在理想情况下，此半周内，D1可看成短路，同时电容器C1充电到Vm，其电流路径及电容器C1的极性如上图（a）所示。
（2）正半周时，即A为正、B为负时，D1截止、D2导通，电源经C1、D1向C2充电，由于C1的Vm 再加上双压器二次侧的Vm使c2充电至最高值2Vm，其电流路径及电容器C2的极性如上图（b）所示.其实C2的电压并无法在一个半周内即充至2Vm，它必须在几周后才可渐渐趋近于2Vm，为了方便说明，底下电路说明亦做如此假设。
如果半波倍压器被用于没有变压器的电源供应器时，我们必须将C1串联一电流限制电阻，以保护二极管不受电源刚开始充电涌流的损害。
如果有一个负载并联在倍压器的输出出的话，如一般所预期地，在（输入处）负的半周内电容器C2上的电压会降低，然后在正的半周内再被充电到2Vm如下图所示。
ab126计算公式大全838电子图1 直流半波整流电压电路（a）负半周（b）正半周图3 输出电压波形所以电容器c2上的电压波形是由电容滤波器过滤后的半波讯号，故此倍压电路称为半波电压电路。
ab126计算公式大全正半周时，二极管D1所承受之最大的逆向电压为2Vm，负半波时，二极管D2所承受最大逆向电压值亦为2Vm，所以电路中应选择PIV >2Vm的二极管。
2、全波倍压电路图4 全波整流电压电路（a）正半周（b）负半周图5 全波电压的工作原理.正半周时，D1导通，D2截止，电容器C1充电到Vm，其电流路径及电容C1的极性如上图（a）所示。
.负半周时，D1截止，D2导通，电容器C2充电到Vm，其电流路径及电容C2的极性如上图（b）所示。
838电子.由于C1与C2串联，故输出直流电压，V0=Vm。
如果没有自电路抽取负载电流的话，电容器C1及C2上的.电压是2Vm。
如果自电路抽取负载电流的话，电容器C1及C2上的电压是与由全波整流电路馈送的一个电容.器上的电压同样的。
倍压整流电路
倍压整流电路倍压整流，是把较低的交流电压，用耐压较低的整流二极管和电容器，“整”出一个较高的直流电压。
在一些需用高电压、小电流的地方，常常使用倍压整流电路。
倍压整流电路一般按输出电压是输入电压的多少倍，分为二倍压、三倍压与多倍压整流电路。
倍压整流电路的原理下面以电路1为例简单说明工作原理：当变压器次级输出为上正下负时，电流流向如图所示。
变压器向上臂三个电容充电储能。
当变压器次级输出为上负下正时，电流流向如图所示。
上臂电容通过变压器次级向下臂充电。
如果不带负载，稳态时，除了最左边的那个电容，其他每个电容上的电压为2U，所以总的输出电压为6U。
事实上，由于高阶倍压整流电路带载能力很差，输出很小的功率就会导致输出电压的大幅度跌落。
假设输出电流为I，每个电容的容量相同，为C，交流电源频率为f，则电压跌落为：输出电压纹波为：倍压整流电路的优缺点分析倍压整流电路有多种结构，各有优缺点。
常见电路如下：这三个电路都是6倍压整流电路，各有特点。
我们通常称每2倍为一阶，用N表示，上述电路都是3阶，即N=3。
如果希望输出电压极性不同，只要将所有的二极管反向就可以了。
电路1的优点是每个电容上的电压不会超过变压器次级峰值电压U的两倍，即2U，所以可以选用耐压较低的电容。
缺点是电容是串联放电，纹波大。
电路2的优点是纹波小，缺点是对电容的耐压要求高，随着N的增大，电容的电压应力随之增加。
图中最后一个电容的电压达到了6U。
电路3是电路1的改进，优点是纹波比电路1小很多，电容电压应力不超过2U。
缺点是电路复杂。
倍压整流电路的典型应用（1）16 英寸黑白电视机输出电路，由于显像管电子束电流很小（约几百微安），高压采用倍压整流，如图2中，B2为逆程变压器，B2和BG5~BG7、C4~C6为倍压整流电路。
（2）通用示波器的主机高压电源包括一路正高压两路负高压，电路采用“高频高压”方式，基本电路如图3。
BG1、L1、L2和C1组成高频振荡器、振荡信号在L3、L4上升高压，经C3~C7、BG7~BG11五倍压整流，R1、C10滤波后输出正高压供给加速成阳极。
倍压整流电路原理
精心整理倍压整流电路原理（1）负半周时，即A 为负、B 为正时，D1导通、D2截止，电源经D1向电容器C1充电，在理想情况下，此半周内，D1可看成短路，同时电容器C1充电到Vm ，其电流路径及电容器C1的极性如上图（a ）所示。
（2）正半周时，即A 为正、B 为负时，D1截止、D2导通，电源经C1、D1向C2充电，由于C1的Vm 再加上双压器二次侧的Vm 使c2充电至最高值2Vm ，其电流路径及电容器C2的极性如上图（b ）所示.其实C2的电压并无法在一个半周内即充至2Vm ，它必须在几周后才可渐渐趋近于2Vm ，为了方以保护C2图1（a 图32图4（a 图5a ）所示。
b ）所示。
由于C1C1及C2C1及为2Vm ，所以电路中应选择PVI2Vm 的二极管。
图6三倍压电路图（a ）负半周（b ）正半周图7三倍压的工作原理负半周时，D1、D3导通，D2截止，电容器C1及C3都充电到Vm ，其电流路径及电容器的极性如上图（a ）所示。
正半周时，D1、D3截止，D2导通，电容器C2充电到2Vm ，其电流路径及电容器的极性如上图（b ）所示。
由于C2与C3串联。
故输出直流电压V0=3m 。
精心整理正半周时，D1及D3所承受的最大逆向电压为2Vm ，负半周时，二极管D2所承受的最大逆向电压为2Vm ，所以电路中应选择PIV2Vm 的二极管。
4、N 倍电压路下图中的半波倍压电路的推广形式，它能产生输入峰值的的三倍或四倍的电压。
根据线路接法的发式可看出，如果在接上额外的二极管与电容器将使输出电压变成基本峰值（Vm ）的五、六、七、甚至更多倍。
（即N 倍）。
N 倍压电路的工作原理负半周时，D1导通，其他二极管皆截止，电容器C1充电到Vm ，其电流路径及电容器的极性如图（a ）所示。
正半周时，D2导通，其他二极管皆截止，电容器C2充电到2Vm ，其电流路径及电容器的极性如上图（b ）所示。
上图（c 上图（d。
倍压整流电路原理及运用
倍压整流电路原理及运用
倍压整流电路原理：
倍压整流电路是一种特殊的整流电路，能够实现输入电压的倍增。
其原理是利用变压器的原理，通过变压器将输入电压放大到较高的电压，然后再通过整流电路将输出电压变为直流。
倍压整流电路主要由变压器、整流电路和滤波电路组成。
在倍压整流电路中，输入电压经过变压器的升压作用，得到较高的电压。
然后经过整流电路将交流电信号转换为直流电信号，通过滤波电路去除波动，最终得到稳定的直流输出电压。
倍压整流电路的运用：
倍压整流电路常用于需要高电压输入的电子设备中。
具体运用包括但不限于以下几个方面：
1. X射线发射装置：X射线发射装置需要高电压才能产生足够
强的X射线。
倍压整流电路能够实现将低电压输入转化为高
电压输出，满足X射线发射装置的工作需求。
2. 高压电源：许多电子设备需要较高的电压作为供电，例如高压电子显微镜、电子束刻蚀机等。
倍压整流电路可用于提供所需的高压电源。
3. 电子灯光控制：某些特殊灯光装置需要较高的电压来提供足够的亮度和灯光效果。
倍压整流电路可用于将低电压输入转化为高电压输出，以满足灯光控制的需求。
总之，倍压整流电路在需要高电压输入的电子设备中起到重要的作用，能够将低电压输入转化为满足设备需求的高电压输出。
倍压整流电路的工作原理及电路分析
倍压整流电路的工作原理及电路分析
1.工作原理：
(1)变压器：倍压整流电路首先使用变压器将输入电压变压，通过改
变变压器的变比，可以将输入电压调整为所需的倍数。
(2)整流桥：经过变压器变压后的电压接入整流桥电路，整流桥电路
由四个二极管组成，根据输入电压的正负半周期，将电压的正负半波分别
导通，即可实现对输入电压的整流操作。
(3)滤波电容：整流桥输出的脉动电压通过滤波电容进行滤波，以减
小输出电压的脉动幅度，使得输出电压更加稳定。
2.电路分析：
为了更好地理解倍压整流电路的工作原理，我们可以进行电路分析，
将倍压整流电路简化为以下几个关键元件：变压器、整流桥和滤波电容。
(1)变压器：
(2)整流桥：
整流桥电路由四个二极管组成，四个二极管分别为D1、D2、D3和D4、根据输入电压的正负半周期，分别对应导通的二极管分别为：正半周期时
导通的是D1和D4，负半周期时导通的是D2和D3、当二极管导通时，输
出电压为输入电压，当二极管截止时，输出电压为0。
(3)滤波电容：
滤波电容主要用于对整流后的输出电压进行滤波操作，以使输出电压更加平滑。
通过滤波电容进行滤波后，输出电压会有一定的脉动，但是脉动幅度会显著减小。
在进行倍压整流电路的分析时，还需要考虑到电路元件的参数，如变压器的变比、二极管的导通压降以及滤波电容的容值等。
综上所述，倍压整流电路通过变压变换、整流桥和滤波电容等部件的协同作用，实现对输入电压的倍压操作，并对输出电压进行滤波，使得输出电压具有较好的稳定性。
掌握倍压整流电路的工作原理及电路分析对于电力电子工程师来说具有重要意义，能够帮助他们设计和优化相关电路。
倍压整流(检波)电路
倍压整流电路倍压整流电路图:如果对电源质量要求不是很高，且功率要求也不是很大，但却不容易得到的相对较高电压的话。
如1200伏，要想买相应的变压器是很不容易的。
这时不烦考虑使用倍压整流电路，象有些示波器里面的高压就是采用这种电路。
以下举个简单的五倍压电路，需要更高的电压不烦依次类推。
五倍压整流电路（交流输入，直流输出）图5一14是二倍压整流电路。
电路由变压器B、两个整流二极管D1、D2及两个电容器C1、C2组成。
其工作原理如下：e2正半周（上正下负）时，二极管D1导通，D2截止，电流经过D1对C1充电，将电容Cl上的电压充到接近e2的峰值，并基本保持不变。
e2为负半周（上负下正）时，二极管D2导通，Dl截止。
此时，Cl上的电压Uc1＝与电源电压e2串联相加，电流经D2对电容C2 充电，充电电压Uc2＝e2峰值＋1．2E2≈。
如此反复充电，C2 上的电压就基本上是了。
它的值是变压器电级电压的二倍，所以叫做二倍压整流电路。
在实际电路中，负载上的电压Usc=2X1.2E2 。
整流二极管D1和D2所承受的最高反向电压均为。
电容器上的直流电压Uc1=，Uc2=。
可以据此设计电路和选择元件。
在二倍压整流电路的基础上，再加一个整流二极管D3和－个滤波电容器C3，就可以组成三倍压整流电路，如图5-15所示。
三倍压整流电路的工作原理是：在e2的第一个半周和第二个半周与二倍压整流电路相同，即C1上的电压被充电到接，C2上的电压被充电到接近。
当第三个半周时，D1、D3导通，D2截止，电流除经D1给C1充电外，又经D3给C3 充电，C3上的充电电压Uc3= e2峰值＋Uc2一Uc1≈这样，在RFZ，，上就可以输出直流电压Usc＝Uc1i＋Uc3 ≈＋＝3√2 E。
，实现三倍压整流。
在实际电路中，负载上的电压Ufz≈3x1.2E2整流二极管D3所承妥的最高反向电压也是电容器上的直流电压为。
照这样办法，增加多个二极管和相同数量的电容器，既可以组成多倍压整流电路，见图5一16。
倍压整流电路原理
倍压整流电路本理之阳早格格创做（1）背半周时，即A为背、B为正时，D1导通、D2截行，电源经D1背电容器C1充电，正在理念情况下，此半周内，D1可瞅成短路，共时电容器C1充电到Vm，其电流路径及电容器C1的极性如上图（a）所示.（2）正半周时，即A为正、B为背时，D1截行、D2导通，电源经C1、D1背C2充电，由于C1的Vm再加上单压器两次侧的Vm使c2充电至最下值2Vm，其电流路径及电容器C2的极性如上图（b）所示.本来C2的电压并不法正在一个半周内即充至2Vm，它必须正在几周后才可徐徐趋近于2Vm，为了便当证明，底下电路证明亦干如许假设.如果半波倍压器被用于不变压器的电源供应器时，咱们必须将C1串联一电流节造电阻，以呵护两极管不受电源刚刚启初充电涌流的益伤. 如果有一个背载并联正在倍压器的输出出的话，如普遍所预期天，正在（输进处）背的半周内电容器C2上的电压会落矮，而后正在正的半周内再被充电到2Vm如下图所示.图1 曲流半波整流电压电路（a）背半周（b）正半周图3 输出电压波形所以电容器c2上的电压波形是由电容滤波器过滤后的半波讯号，故此倍压电路称为半波电压电路.正半周时，两极管D1所启受之最大的顺背电压为2Vm，背半波时，两极管D2所启受最大顺背电压值亦为2Vm，所以电路中应采用PIV 2Vm的两极管.2、齐波倍压电路图4 齐波整流电压电路（a）正半周（b）背半周图5 齐波电压的处事本理正半周时，D1导通，D2截行，电容器C1充电到Vm，其电流路径及电容C1的极性如上图（a）所示.背半周时，D1截行，D2导通，电容器C2充电到Vm，其电流路径及电容C2的极性如上图（b）所示.由于C1与C2串联，故输出曲流电压，V0=Vm.如果不自电路抽与背载电流的话，电容器C1及C2上的电压是2Vm.如果自电路抽与背载电流的话，电容器C1及C2上的电压是与由齐波整流电路馈收的一个电容器上的电压共样的.分歧之处是，时效电容为C1及C2的串联电容，那比C1及C2单独的皆要小.那种较矮的电容值将会使它的滤波效率不迭单电容滤波电路的佳.正半周时，两极管D2所受的最大顺背电压为2Vm，背半周时，两极管D1所启受的最大顺背电压为2Vm，所以电路中应采用PVI 2Vm 的两极管.图6 三倍压电路图（a）背半周（b）正半周图7 三倍压的处事本理背半周时，D1、D3导通，D2截行，电容器C1及C3皆充电到Vm，其电流路径及电容器的极性如上图（a）所示.正半周时，D1、D3截行，D2导通，电容器C2充电到2Vm，其电流路径及电容器的极性如上图（b）所示.由于C2与C3串联.故输出曲流电压V0=3m.正半周时，D1及D3所启受的最大顺背电压为2Vm，背半周时，两极管D2所启受的最大顺背电压为2Vm，所以电路中应采用PIV 2Vm 的两极管.4、N倍电压路下图中的半波倍压电路的推广形式，它能爆收输进峰值的的三倍或者四倍的电压.根据线路交法的收式可瞅出，如果正在交上特殊的两极管与电容器将使输出电压形成基础峰值（Vm）的五、六、七、以至更多倍.（即N倍）.N倍压电路的处事本理背半周时，D1导通，其余两极管皆截行，电容器C1充电到Vm，其电流路径及电容器的极性如图（a）所示.正半周时，D2导通，其余两极管皆截行，电容器C2充电到2Vm，其电流路径及电容器的极性如上图（b）所示.背半周时，D3导通，其余两极管皆截行，电容器C3充电到2Vm，其电流路径及电容器的极性如上图（c）所示.正半周时，D4导通，其余两极管皆截行，电容器C4充电到2Vm，其电流路径及电容器的极性如上图（d）所示. 所以从变压器绕线的顶上量起的话，正在输出处便不妨得到Vm的奇数倍，如果从变压器的绕线的底部量起的话，输出电压便会是峰值电压的Vm奇数倍.。
整流、滤波、电源及电压检测电路图
变频器电路图-整流、滤波、电源及电压检测电路1. 整流滤波部分电路三相220V电压由端子J3的T、S、R引入，加至整流模块D55（SKD25-08）的交流输入端，在输出端得到直流电压，RV1是压敏电阻，当整流电压超过额定电压385V时，压敏电阻呈短路状态，短路的大电流会引起前级空开跳闸，从而保护后级电路不受高压损坏。
整流后的电压通过负温度系数热敏电阻RT5、RT6给滤波电容C133、C163充电。
负温度系数热敏电阻的特点是：自身温度越高，阻值越低，因为这个特点，变频器刚上电瞬间，RT5、RT6处于冷态，阻值相对较大，限制了初始充电电流大小，从而避免了大电流对电路的冲击。
2. 直流电压检测部分电路电阻R81、R65、R51、R77、R71、R52、R62、R39、R40组成串联分压电路，从电阻上分得的电压分别加到U15（TL084）的三个运放组成的射极跟随器的同向输入端，在各自的输出端得到跟输入端相同的电压（输出电压的驱动能力得到加强）。
U13（LM339）是4个比较器芯片，因为是集电集开路输出形式，所以输出端都接有上接电阻，这几组比较器的比较参考电压由Q1（T L431）组成的高精度稳压电路提供，调整电位器R9可以调节参考电压的大小，此电路中参考电压是6.74V。
如果直流母线上的电压变化，势必使比较器的输入电压变化，当其变化到超过6.74V的比较值时，则各比较器输出电平翻转，母线电压过低则驱动光耦U1（TLP181）输出低电平，CPU接收这个信号后报电压低故障。
母线电压过高则U10（TL082）的第7脚输出高电平，通过模拟开关U73（DG418）从其第8脚输出高电平，从而驱动刹车电路，同时LED DS7点亮指示刹车电路动作。
由整流二极管D5、D6、D7、D18、D19、D20组成的整流电路输出脉动直流电，其后级的检测电路可对交流电压过低的情况进行实时检测，检测报警信号也通过光耦U1输出。
3. 电源电路U62（VIPER100SP）是内部带场效应管的开关电源控制芯片。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
倍压整流电路
倍压整流电路图:如果对电源质量要求不是很高，且功率要求也不是很大，但却不容易得到的相对较高电压的话。
如1200伏，要想买相应的变压器是很不容易的。
这时不烦考虑使用倍压整流电路，象有些示波器里面的高压就是采用这种电路。
以下举个简单的五倍压电路，需要更高的电压不烦依次类推。
五倍压整流电路（交流输入，直流输出）
图5一14是二倍压整流电路。
电路由变压器B、两个整流二极管D1、D2及两个电容器C1、
C2组成。
其工作原理如下：
e2正半周（上正下负）时，二极管D1导通，D2截止，电流经过D1对C1充电，将电容Cl上的电压充到接近e2的峰值，并基本保持不变。
e2为负半周（上负下正）时，二极管D2导通，Dl截止。
此时，Cl上的电压Uc1＝与电源电压e2串联相加，电流经D2对电容C2 充电，充电电压Uc2＝e2峰值＋1．2E2≈。
如此反复充电，C2 上
的电压就基本上是了。
它的值是变压器电级电压的二倍，所以叫做二倍压整流电路。
在实际电路中，负载上的电压Usc=2X1.2E2 。
整流二极管D1和D2所承受的最高反向电压均为。
电容器上的直流电压Uc1=，Uc2=。
可以据此设计电路和选择元件。
在二倍压整流电路的基础上，再加一个整流二极管D3和－个滤波电容器C3，就可以组成三倍压整流电路，如图5-15所示。
三倍压整流电路的工作原理是：在e2的第一个半周和第二个半周与二倍压整流电路相同，即C1上的电压被充电到接，C2上的电压被充电到接近。
当第三个半周时，D1、D3导通，D2截止，电流除经D1给C1充电外，又经D3给C3 充电，C3上的充电电压Uc3= e2峰值＋Uc2一Uc1≈这样，在RFZ，，上就可以输出直流电压Usc＝Uc1i＋Uc3 ≈＋＝3√2 E。
，实现
三倍压整流。
在实际电路中，负载上的电压Ufz≈3x1.2E2整流二极管D3所承妥的最高反向电压也是
电容器上的直流电压为。
照这样办法，增加多个二极管和相同数量的电容器，既可以组成多倍压整流电路，见图5一16。
当n 为奇数时，输出电压从上端取出：当n 为偶数时，输出电压从下端取出。
必须说明，倍压整流电路只能在负载较轻（即Rfz较大。
输出电流较小）的情况下工作，否则输出电压会降低。
倍压越高的整疏电路，这种因负载电流增大影响输出电压下降的情况越明显。
用于倍压整流电路的二极管，其最高反向电压应大于。
可用高压硅整流堆，
其系列型号为2DL。
如2DL2／0．2，表示最高反向电压为2千伏，整流电流平均值为200毫安。
倍压整流电路使用的电容器容量比较小，不用电解电容器。
电容器的耐压值要大于1．5x，在使用上才安全可靠。
