电动机三角形接法和星形接法有什么区别讲解
三相电星形和三角形接法
三相电星形和三角形接法
三相电是现代工业生产中广泛应用的一种电源供应方式。
三相电有两种接法：星形和三角形接法。
下面我们来详细介绍这两种接法的特点和应用。
一、星形接法
星形接法也称为Y型接法，是将三个相位的电源的起始端都连接在一起，形成一个共同接点，称为中性点，另外一端分别接在三个负载上的一种接法。
特点：
1. 中性点接地，使系统稳定性高
2. 线电压（即相电压）高，适用于远距离输电
3. 负载不平衡时，会引起中性点电流过大，造成失衡及损坏
应用：
1. 低电压场合，例如低压配电，小功率电动机驱动；
2. 对于需要提供中性点和安全接地的场合特别适用，例如工控系统等。
二、三角形接法
三角形接法也称为Δ型接法，是将三个相位的电源的终止端相互连接
形成一个环，负载分别接在两个相位之间的一种接法。
特点：
1. 线电流（即相电流）高，适用于高功率负载
2. 线电压（即相电压）低，不适合远距离输电
3. 无中性点，不易平衡负载
应用：
1. 高电压高功率场合，例如高压变电站
2. 适用于对于负载变化幅度较小，相对平稳的场合
以上是星形和三角形接法的特点和应用，不同的场合需根据实际情况
进行选择。
三相电机星形接法和三角形接法
三相电机星形接法和三角形接法
三相电机星形接法和三角形接法
三相电机的接法有星形接法和三角形接法，其中星形接法是最常用的，两者有以下区别：
一、对电压的要求不同。
星形接法要求各相电压相等，而三角形接法要求各相电压的较大绝对值为360/n次方（n为电机三相绕组的数量）的平均值，实际使用中往往使各相电压的相对值或绝对值相等，即各相电压的值相等，也可以是360/n次方的平均电压，因此星形接法更简单。
二、对灵敏度的要求不同。
星形接法和三角形接法在励磁电动势的影响上，具有不同的特点。
星形接法由于电压的平均值低，因此励磁电动势的灵敏度比三角形接法低，易于控制。
三角形接法因各相电压绝对值相等，励磁电动势的灵敏度较高，不易控制。
三、制动特性不同。
星形接法的接线关系使其可以容易地用于强制制动和电子制动，而三角形接法却很难用于此。
四、发热特性不同。
由于星形接法的各相电压平均值比三角形接法的电压低，其各相电流的峰值电流也相应减小，因此其发热量减少，更易控制。
五、使用不同。
星形接法最常用于家用电机、发电机、汽车动力电机和电梯驱动电机等，而三角形接法则多用于高速电机（如风扇、鼓风机等）、换向电机、磁致伸缩控制电机、调速电机等。
- 1 -。

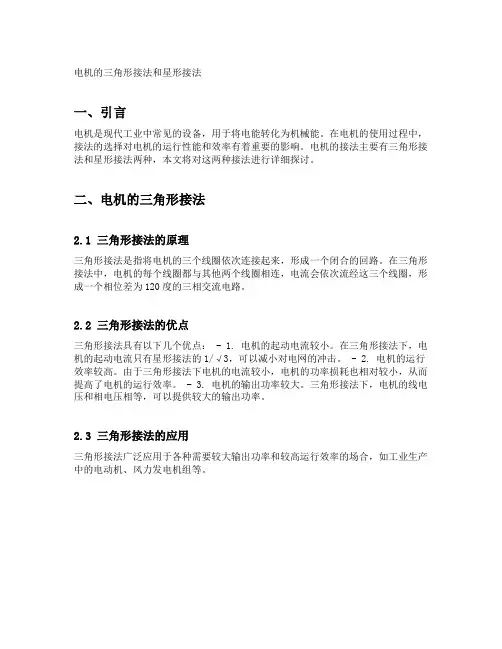

电机的三角形接法和星形接法
电机的三角形接法和星形接法一、引言电机是现代工业中常见的设备，用于将电能转化为机械能。
在电机的使用过程中，接法的选择对电机的运行性能和效率有着重要的影响。
电机的接法主要有三角形接法和星形接法两种，本文将对这两种接法进行详细探讨。
二、电机的三角形接法2.1 三角形接法的原理三角形接法是指将电机的三个线圈依次连接起来，形成一个闭合的回路。
在三角形接法中，电机的每个线圈都与其他两个线圈相连，电流会依次流经这三个线圈，形成一个相位差为120度的三相交流电路。
2.2 三角形接法的优点三角形接法具有以下几个优点： - 1. 电机的起动电流较小。
在三角形接法下，电机的起动电流只有星形接法的1/√3，可以减小对电网的冲击。
- 2. 电机的运行效率较高。
由于三角形接法下电机的电流较小，电机的功率损耗也相对较小，从而提高了电机的运行效率。
- 3. 电机的输出功率较大。
三角形接法下，电机的线电压和相电压相等，可以提供较大的输出功率。
2.3 三角形接法的应用三角形接法广泛应用于各种需要较大输出功率和较高运行效率的场合，如工业生产中的电动机、风力发电机组等。
三、电机的星形接法3.1 星形接法的原理星形接法是指将电机的三个线圈的一个端点连接在一起，形成一个共点的星形结构。
在星形接法中，电机的每个线圈都与其他两个线圈并联，形成一个相位相同的三相交流电路。
3.2 星形接法的优点星形接法具有以下几个优点： - 1. 星形接法下电机的起动电流较大。
起动时，电机的线电流是相电流的√3倍，可以提供较大的起动转矩。
- 2. 星形接法下电机的绕组绝缘性能要求较低。
由于星形接法下电机的线电压较小，电机绕组的绝缘性能要求相对较低。
- 3. 星形接法下电机的运行稳定性较好。
由于星形接法下电机的线电压较小，电机的运行稳定性相对较好。
3.3 星形接法的应用星形接法广泛应用于各种需要较大起动转矩和较好运行稳定性的场合，如起动重载设备、电动汽车等。
电动机的星形和三角形接法
电动机的星形和三角形接法
电动机的星形和三角形接法是电动机的两种常见接法，用于将电动机的绕组连接到电源上。
这两种接法的主要区别在于绕组的连接方式。
星形接法（Y 接法）是将电动机的三个绕组的一端连接在一起，形成一个公共点，称为星点。
另外三个端点则分别连接到电源的三相线上。
在星形接法中，每个绕组承受的电压为电源相电压的 1/√3，即约为 220V（对于 380V 电源）。
这种接法适用于电动机的额定电压为 380V 及以下的情况。
三角形接法（△接法）是将电动机的三个绕组的首尾依次连接，形成一个三角形。
三个端点分别连接到电源的三相线上。
在三角形接法中，每个绕组承受的电压为电源线电压，即380V。
这种接法适用于电动机的额定电压为 380V 以上的情况。
选择星形接法还是三角形接法主要取决于电动机的额定电压和电源电压。
一般来说，星形接法适用于低电压电动机，而三角形接法适用于高电压电动机。
在电动机的铭牌上通常会标明其额定电压和接法。
需要注意的是，在改变电动机的接法之前，必须确保电动机已经停止运行，并断开电源。
同时，还应该根据电动机的型号和规格，选择正确的接法，并按照相关的接线图进行连接。
如果不确定如何进行接法的更改，建议咨询专业人士或电机制造商。
交流电机的三角形和星形接法
交流电机的三角形和星形接法交流电机是一种常见的电动机，广泛应用于工业生产和民用领域。
在交流电机的接线方式中，三角形接法和星形接法是两种常见的方式。
本文将分别介绍这两种接法的原理和特点。
一、三角形接法三角形接法又称为Δ接法，是一种将三个电机绕组按照三角形的形状连接起来的方式。
具体来说，三个绕组的一个端子连接在一起形成一个节点，而另一个端子则分别接到电源的三相线上。
三角形接法的原理是通过将三个绕组串联起来，实现电流的流动。
当电源施加三相电压时，电流从一个绕组的一个端子进入，从另一个绕组的另一个端子流出，形成了一个闭合的电流回路。
三角形接法的特点是电压高、电流小。
由于电压是相位差120度的三相电压之和，所以总电压较高。
而电流则由于串联的关系，相对较小。
因此，三角形接法适用于对电压要求较高、电流要求较小的场合。
二、星形接法星形接法又称为Y接法，是一种将三个电机绕组按照星形的形状连接起来的方式。
具体来说，三个绕组的一个端子连接在一起形成一个节点，而另一个端子则分别接到电源的三相线上。
这种接法形成了一个类似于星形的结构，因此称为星形接法。
星形接法的原理是通过将三个绕组并联起来，实现电流的分流。
当电源施加三相电压时，电流从电源的三相线上进入各个绕组，再从各个绕组的另一个端子流出，形成了一个分流的电流回路。
星形接法的特点是电压低、电流大。
由于电流是相位差120度的三相电流之和，所以总电流较大。
而电压则由于并联的关系，相对较小。
因此，星形接法适用于对电流要求较高、电压要求较小的场合。
三、比较与应用三角形接法和星形接法在使用时需根据具体的情况选择。
一般来说，三角形接法适用于对电压要求较高、电流要求较小的场合，比如需要提供大功率输出的电机。
而星形接法适用于对电流要求较高、电压要求较小的场合，比如需要提供较大扭矩的电机。
三角形接法可以减小电机绕组的电流，降低了绕组的损耗和发热。
星形接法则可以提高电机的输出功率和效率。
总结：交流电机的三角形接法和星形接法是两种常见的接线方式。
电动机三角型与星型的区别和接线方法图解
电动机三角型与星型的区别和接线方法图解
电动机常规通用有两种接线法，就是三角型接线法和星型接线法。
采用星型接法的电动机一般都是在3.0KW以下的小功率电机，星型小功率电动机起动时对电网电压冲击力小，所以小功率电动机一般都是星型接线法。
其特点：小功率、大扭矩。
大功率电动机起动时，为了不形成起动时对电网电压造成过大的冲击，避免起动时对电动机绕组和绝缘的冲击和耗损，采用了降压启动，星三角（y~△）降压启动是其中之一。
电动机的星型接线法是：将电动机的绕组的六个抽头，三相按各一组首尾分开，将三相绕组尾端（就是末端头）并接在一起，形成回路的点。
电动机的三相绕组的抽头首端（头线）就是接线端、接电源线端口。
电动机实物接线图
电动机的接线原理图
电动机绕组的三角型接线法是：电动机三相绕组的六个抽头，三相分三组的各一相首尾分清，将三相绕组各相绕组头尾并接（就是三相其中的和各一相头尾连接），三相的每相头尾连接好后，就是接电源的接线端。
电动机的实物接线图
电工组有一个电工去接2.2KW的电机，去了很久都不见回来值班室，打电话问他，他说：‘刚回来的新电动机，接上电源线合闸后，电动机不转，就算不运行，那么电动机总有一点声音呀，可是电动机就是一点点声音也没有，没办法了’，随后我到现场打开电动机接线盒一看，电动机绕组的六个抽头（接线柱）都是单独的，并没有连接片向往常电动机接的星型或三角型接线法，我立即让他找来三个连接片按星型接线图接好线，合上闸，电动机正常运行运转。
所以说：电工也需要不断的学习、随着电气设备的更新，自己也要不断的更新进步学习。
星型与三角形电机接法
星型与三角形电机接法
星型和三角形是两种常见的电机接法，它们用于改变电动机的运行方式和性能。
首先，让我们来谈谈星型接法。
星型接法也称为Y型接法，它是一种将三相电机的线圈连接在一起的方法。
在星型接法中，每个线圈的一个端子连接在一起形成一个共同的连接点，这个点通常被称为中性点，而另一个端子则连接到电源。
这种接法可以使电机在起动时具有较高的起动转矩，但是在运行时可能会有较高的电流。
而三角形接法，也称为Δ型接法，是另一种常见的电机接法。
在三角形接法中，每个线圈的一个端子连接到另一个线圈的端子，依次连接下去形成一个闭合的回路。
这种接法可以降低起动时的电流，但是在起动时可能会有较低的起动转矩。
从性能角度来看，星型接法适用于需要较高起动转矩的应用，如压缩机和泵等。
而三角形接法适用于需要较低起动电流的应用，如风扇和风机等。
另外，从电气角度来看，星型接法在起动时需要较高的电流，因此需要较大的起动器和电源容量。
而三角形接法则可以减小起动
时的电流冲击，节约电能和延长电机寿命。
总的来说，星型和三角形接法都有各自的优点和适用场景，选择合适的接法取决于具体的应用需求和电机性能要求。
希望这个回答能够帮助你理解星型和三角形电机接法。
三相电机星形接法和三角形接法区别
三相电机星形接法和三角形接法区别一、电机接法星型接法把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线，这种接法称为“星形接法”又称“Y形接法”。
三相电源是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。
三相电源的联接方式有Y形和△形两种。
星形接法和三角形接法都是指电机本身的绕组接法，星形接法指将电机绕组三相末端接在一起，三相首端为电源端;三角形接法指将三相绕组首尾互相连接，三个端点为电源端;无论那种接法，都必须要有三相相位互差120度的三相正弦交流电源供电，不可用220V 的代替的。
因为三相交流电的三相火线( A、B、C)虽对以电压都为220V，但它们之间的相位互差120度，三相之间的电压互差380V，用三个同相位的火线是不能代替的。
星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法;一般3KW以下的三相电动机是星形接法，以上的三相电动机是用三角形接法。
还有电压方面的区别:星形接法与三角形接法输出的相电压分别为220V与380V。
三相电的星形接法是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线:三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。
远程输电时，只使用三根相线，形成三相三线制。
到达用户的电路，往往涉及220V和380V两种电压，需三根相线和一根零线，形成三相四线制。
用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线和一根地线，故也有三相五线制的说法。
二、两种接法的电压电流组成三角形接法星形接法接法错误的后果三、供电区别。
假设供电电源不变。
Y接时，线电压施加在两个绕组上，两个绕组的电压相位呈120°，这样，单个绕组承受的电压为线电压的根号3分之一。
三相电机星形接法和三角接法
三相电机星形接法和三角接法
三相电机是一种常用的电动机类型，具有高效、可靠等优点。
在使用三相电机时，需要将其接入电源中并进行启动才能正常运行。
常用的接法有星形接法和三角接法两种。
本文将介绍这两种接法的特点和使用方式。
一、星形接法
星形接法又称为Y型接法，是将三个电动机线圈的一个端子连接在一起，形成一个共同的中点，然后将另一个端子分别连接到三相电源中的三个相线上。
这种接法具有以下特点：
1. 电压较低：星形接法每个相线上的电压是总电压的1/√3，因此电压较低，适合于低功率的电机。
2. 起动电流较小：由于星形接法的每个线圈的开路电压较低，因此电机在起动时的电流较小，不容易对电网造成冲击。
3. 绕组耗能小：星形接法中的线圈电流较小，因此绕组损耗较小。
二、三角接法
三角接法又称为Δ型接法，是将三个电动机线圈的一个端子直接连接到三相电源中的三个相线上，然后将另一个端子相互连接形成一个三角形。
这种接法具有以下特点：
1. 电压较高：三角接法中，每个相线的电压是总电压的√3倍，因此适合于高功率的电机。
2. 起动电流较大：由于三角接法的每个线圈的开路电压较高，
因此电机在起动时的电流较大，容易对电网造成冲击。
3. 绕组耗能大：三角接法中的线圈电流较大，因此绕组损耗较大。
需要注意的是，三相电机的接法必须与电源的相序一致，否则会导致电机无法正常起动甚至损坏电机。
在实际使用中，可以通过检查电机的接线板上的标识或者使用相序表来确定电机的相序。
交流电机的三角形和星形接法
交流电机的三角形和星形接法交流电机是一种常见的电动机类型，广泛应用于各个领域。
在交流电机的接线中，三角形和星形接法是两种常见的方式。
本文将详细介绍交流电机的三角形和星形接法的原理、特点以及适用范围。
一、三角形接法三角形接法是一种常用的交流电机接线方式。
在三角形接法中，电机的三个线圈依次连接在一起，形成一个闭合回路。
这种接法适用于三相交流电源供电，其特点如下：1. 线电压和相电压相等：在三角形接法中，线电压和相电压是相等的，即线电压等于相电压。
2. 电流较大：由于线电压和相电压相等，三角形接法下电压较高，因此电流相对较大。
3. 转矩较大：三角形接法可以产生较大的启动转矩，适用于负载较大的场合。
4. 功率因数较低：三角形接法下的功率因数较低，功率因数为0.5。
5. 适用范围广：三角形接法适用于各种负载情况，特别是负载较大的场合。
二、星形接法星形接法是另一种常用的交流电机接线方式。
在星形接法中，电机的三个线圈各自连接在一条相线上，形成一个星形结构。
这种接法适用于三相交流电源供电，其特点如下：1. 线电流和相电流相等：在星形接法中，线电流和相电流是相等的，即线电流等于相电流。
2. 电压较低：由于线电流和相电流相等，星形接法下电流较低，因此电压相对较低。
3. 转矩较小：星形接法产生的转矩相对较小，适用于负载较小的场合。
4. 功率因数较高：星形接法下的功率因数较高，功率因数为0.866。
5. 适用范围有限：星形接法适用于负载较小、对转矩要求不高的场合。
三、三角形接法与星形接法的比较三角形接法和星形接法在电压、电流、转矩和功率因数等方面都有一定的差异，适用的场合也不同。
下面对三角形接法和星形接法进行比较：1. 电压：三角形接法下的电压较高，星形接法下的电压较低。
2. 电流：三角形接法下的电流较大，星形接法下的电流较小。
3. 转矩：三角形接法可以产生较大的转矩，星形接法产生的转矩较小。
4. 功率因数：三角形接法的功率因数较低，星形接法的功率因数较高。
三相电机三角型接法与星型接法的区别
《家电维修》技术论坛»【工农业电器维修】»三相电机用星形接法与三角形接法有什么不同？三相电机用星形接法与三角形接法有什么不同？<1>三相电机用星形接法与三角形接法它的转速有什么不同？(1)转速基本没有什么不同，一般功率越大就采用三角型接法。
(2)转速跟电极极数有关..........................................(3)功率不一样,角接是星接功率的3倍.两种接法转速一样.<2>三相电机用星形接法与三角形接法它的转速有什么不同？三相电机转速与哪些参数有关？(1)三相电机用星形接法与三角形接法它与转速无关,与绕组参数有关,不可乱接.大于4KW的电动机用三角形接法.转速与电机的极数有关,2极同步转速为3000rpm.4极同步转速为1500rpm...... (2)与三相电机的转速有关的参数有电压,磁极对数,频率等.是不是相同功率的电机星接的比角接的体积大?(3)三角行接法的电机启动压降大,但是它的启动力矩也大;星行接法它的启动压降小,启动力矩也小;很多场合都是用的星-角启动,就是为了减小整个电源系统的电压降.(4)鼠笼电机的转速只与电源的频率和电机的磁极数有关,星、角接法的变化不会改变电机的转速。
当然当电机负荷不变，改变接法，就是改变电源电压，电压下降将使电机输出功率下降而使转速下降。
(5)三相电机用星形接法与三角形接法它与转速无关,与绕组参数有关,不可乱接.大于4KW的电动机用三角形接法.转速与电机的极数有关,2极同步转速为3000rpm.4极同步转速为1500rpm......<3>我这里有台电机，用星形接法转速为3000rpm.角形接法为1500rpm。
是不是两种接法的极数不同的原因？鼠笼电机的转速只与电源的频率和电机的磁极数有关,星、角接法的变化不会改变电机的转速。
当然当电机负荷不变，改变接法，就是改变电源电压，电压下降将使电机输出功率下降而使转速下降。
电动机三角形接法和星形接法有什么区别
电动机三角形接法和星形接法有什么区别Hessen was revised in January 2021电动机三角形接法和星形接法有什么区别三角形接线时，三相电机每一个绕组承受线电压（380V），而星形接线时，电机每一承受相电压（220V）。
在电机功率相同的情况，角线电机的绕组电流较星接电机电流小。
当电机接成Y型运行时起动转矩仅是三角形接法的一半，但电流仅仅是三角形起动的三分之一左右。
三角形起动时电流是额定电流的4－7倍，但转矩大。
转速是一样的，但转矩不一样。
三角形接法电机的三角形接法是将各相绕组依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。
三角形接法时电机相电压等于线电压；线电流等于根号3倍的相电流。
星形接法电机的星形接法是将各相绕组的一端都接在一点上，而它们的另一端作为引出线，分别为三个相线。
星形接时，线电压是相电压的根号3倍，而线电流等于相电流。
星形接法由于起输出功率小，常用于小功率，大扭矩电机，或功率较大的电机起步时候用，这样对机器损耗较小，正常工作后再换用三角形接法。
这就是常常说到的星——三角启动。
电动机接法选择是三相电机，单相电机没有以上两种接法的说法。
一般3KW以下的电动机星型接法的较多，3千瓦以上的电动机一般都角型接法。
按规定，大于15kw的电动机需要星型启动角型运行，以降低启动电流。
还有小型电动机角型启动的，如果要接在三相220V电源电压上，必须接成星型。
电机接线盒连接从电机接线盒里可以看出：三个进线接线端子U1、V1、W1的另一端U2、V2、W2如用同一铁片短接，那就是星形（Y）接法，三个进线接线端子U1和W2短接、V1和U2短接、W1和V2短接、那就是三角形接法（接线盒里三根平形铁条），星接时线电压等于相电压的倍，相电流等于线电流，角接时相电压等于线电压，线电流等于相电流的倍采用什么接法是和工作电流有关的，内部的截面积一定的情况下，电压高用，电压低用。
一般情况下大功率电机都是采用的，因为可以降低。
星型接法和三角形接法都各自适用于什么电机呢
星型接法和三角形接法都各自适用于什么电机呢
星型接法和三角形接法都各自适用于什么电机如下：
1，星形接法和三角形接法都是指电机本身的绕组接法，星形接法指将电机绕组三相末端接在一起，三相首端为电源端。
三角形接法指将三相绕组首尾互相连接，三个端点为电源端，星型接法和三角形接法区别是接法不同。
2，星形接法的三相电，线电压是相电压的根号3倍，而线电流等于相电流。
当三相负载平衡时，即使连接中性线，其上也没有电流流过。
三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。
电机三角形接法时因为没有中性点，具体方法是电机的三相绕组的头与尾分别连接，这时只有一种电压等级，线电压等于相电压，线电流等于相电流的约1.73倍，星型接法和三角形接法区别是负载不相同。
3，三角形接线时，三相电机每一个绕组承受线电压（380V），而星形接线时，电机每一承受相电压（220V）。
在电机功率相同的情况，角线电机的绕组电流较星接电机电流小。
星型接法和三角形接法区别是承受电压不相同。
4，当电机接成Y型运行时起动转矩仅是三角形接法的一半，但电流仅仅是三角形起动的三分之一左右。
三角形起动时电流是额定电流的4－7倍，但转矩大。
转速是一样的，但转矩不一样。
星型接法和三角形接法区别是电流不相同。
永磁同步电机星形接法和三角形
永磁同步电机是一种应用广泛的电动机，其有两种不同的接法，分别是星形接法和三角形接法。
这两种接法各有其适用的场景和特点，在实际应用中需要根据具体情况进行选择。
下面将就永磁同步电机星形接法和三角形接法的原理、特点和适用场景进行详细介绍。
一、永磁同步电机星形接法1.1 原理：永磁同步电机星形接法是将三个电机线圈的起点连接在一起，形成一个星型连接。
电机的三个线圈均与电源相连，通过控制不同线圈的通断，实现电机的正转、反转和调速。
1.2 特点：星形接法的永磁同步电机具有运行平稳、扭矩输出大、起动电流小的特点。
在低速和大扭矩输出的场合，星形接法比较适用。
1.3 适用场景：星形接法适用于需要大扭矩输出和低速运行的场合，比如风力发电机、空调压缩机等。
在这些场合，星形接法能够更好地发挥电机的性能优势。
二、永磁同步电机三角形接法2.1 原理：永磁同步电机三角形接法是将三个电机线圈依次连接起来，形成一个闭合的三角形连接。
电机的三个线圈也与电源相连，通过控制不同线圈的通断来实现电机的正转、反转和调速。
2.2 特点：三角形接法的永磁同步电机具有起动电流大、运行平稳、效率高的特点。
在高速运行和轻载等场合，三角形接法比较适用。
2.3 适用场景：三角形接法适用于需要高速运行和轻载工况的场合，比如泵类、风扇类的设备。
在这些场合，三角形接法能够更好地适应电机的运行状态。
三、永磁同步电机星形接法和三角形接法的选择3.1 根据工作性能选择：在实际选择永磁同步电机的接法时，需要根据具体的工作性能要求来进行选择。
如果是需要大扭矩输出和低速运行，则可以选择星形接法；如果是需要高速运行和轻载工况，则可以选择三角形接法。
3.2 结合运行环境选择：除了根据工作性能选择外，还需要结合电机运行的环境和条件来进行选择。
在空间有限或者需要轻量化设计的场合，可以选择三角形接法，因为其起动电流大，但运行平稳，可以减小电机的尺寸和重量。
3.3 综合考虑选择：在实际应用中，往往需要综合考虑工作性能、运行环境和成本等因素进行选择。
电动机星形和三角形接法
电动机星形和三角形接法1. 介绍电动机是一种将电能转化为机械能的装置，广泛应用于各个行业和领域。
在电动机的运行中，接法的选择对其性能和工作效率有着重要的影响。
本文将详细介绍电动机星形接法和三角形接法，包括原理、特点、适用场景以及接线方法。
2. 星形接法2.1 原理电动机星形接法又称为Y型接法，是指将电动机的三个线圈分别连接到三个相位的电源线上，形成一个闭合的星形电路。
2.2 特点•电机能够以较低的电流启动，对电源和电动机的冲击较小。
•噪音较小，振动相对较小。
•能效较高，能够提供更大的转矩。
•星形接法适用于功率较低的电动机，如小型家用电器等。
2.3 适用场景星形接法适用于以下场景：•需要较低启动电流和较大启动转矩的场合。
•对噪音和振动要求较高的场合。
•适用于功率较低的电动机。
2.4 接线方法星形接法的接线方法如下：1.从电动机的三个线圈分别引出三根线缆。
2.将每一根线缆与相应相位的电源线连接。
3. 三角形接法3.1 原理电动机三角形接法又称为△型接法，是指将电动机的三个线圈依次连接起来，形成一个闭合的三角形电路。
3.2 特点•启动转矩较小，但启动电流较大。
•能效略低于星形接法，转矩相对较小。
•适用于功率较高的电动机，如工业生产中的大型设备。
3.3 适用场景三角形接法适用于以下场景：•对启动转矩要求相对较低的场合。
•适用于功率较高的电动机。
3.4 接线方法三角形接法的接线方法如下：1.将电动机的三个线圈依次连接起来，形成一个闭合的三角形电路。
4. 总结电动机星形和三角形接法在不同的场景下有不同的适用性：•星形接法适用于功率较低的电动机，能够以较低的电流启动，对噪音和振动要求较高的场合。
•三角形接法适用于功率较高的电动机，对启动转矩要求较低的场合。
因此，在选择电动机接法时，需要根据具体的应用场景和需求来选择适合的接法。
以上是关于电动机星形和三角形接法的介绍，希望能对读者有所帮助。
参考文献： - 张建华.电机学[M].北京:中国电力出版社,2010. - 杜家瑞.电机控制[M].北京:北京邮电大学出版社,2009.。
电机三角形连接和星形连接的区别
电机三角形连接和星形连接的区别三角形连接和星形连接从电机外部看是没有任何区别的，你可以把电机看成一个黑盒子，外面看就是三根进线，通以互差120度的电流。
要说到电机三角形连接和星形连接的区别，只是在电机本体设计的时候会关注，我们知道，教科书上写星形连接的线电压是相电压的1."732倍，三角形的线电压等于相电压，在电机设计阶段，都会折算成等效三个等效单相，因为三相电机的等效电路是等效成单相的。
对于一个输入线电压为380V的电机而言，如果设计成星形，那么就按220V计算单相电路，如果设计成角形，那么就按380V计算单相电路，但相电流减小。
这个时候体现在电机上就是三角形的线用得长些细些，星形的线短些粗些，但理论上用的材料是一样多。
一旦电机做好后，从外部看，理论上三角形连接和星形连接是没区别的，你也没有办法单纯从外部三根线去区分二者的区别。
这里可能有同学想问，为什么电机要分成三角形和星形连接这么麻烦。
原则上讲，星形电机内部不会产生环流，理论上比三角形好，因为实际上三相绕组不可能绝对平衡，三相电压总有微小差异，这样在三角形内部会形成环流造成发热和效率降低（当然这个影响实际上很小）。
做成三角形连接是有历史原因的，那就是没有变频器的时候，电机启动时可以利用接触开关改变连接，将其接成星形，这样每个绕组的电压由380将为220，大大减小了启动冲击电流，待启动后切换成三角形。
这就是所谓的星-三角启动。
星-三角启动可以成比例降低启动电流，但是会成平方降低启动转矩，所以只能用在轻载或空载启动。
大家看到的风机水泵用星-三角启动没问题，但是起重机上肯定没有用星-三角启动的，起重机都是用绕线转子串电阻启动，为什么搞这么麻烦，都是有原因的。
电动机连接组别:1.当三相电机的三相绕组按△方式接线时，即绕组按U1-W2、"U2-V1、"V2-W1顺序连接后，引出线U1 V1 W1接于三相电源，此时每相绕组U1-U2 V1-V2 W1-W2上承受的是三相电源的线电压也就是380V.这样的接法使得电机的输出转矩较大。
星形接法和三角形接法详解
星形接法和三角形接法详解
星形接法和三角形接法是三相电机的两种常见接法，它们的区别主要在于绕组的接法和电压的供应方式。
星形接法：
1. 绕组接法：在星形接法中，三相电机的三个绕组的一端相互连接，形成一个公共点，通常称为星形点或中性点。
另一端则分别与电源的三相相线连接。
2. 电压供应：电源相线与星形点之间的电压称为相电压。
由于三相电源的相位差为120 度，因此在星形接法下，每个绕组上的电压是相电压。
3. 电流特点：电流在星形点处分流，流过每个绕组的电流相等。
4. 应用场合：星形接法常用于低电压、高功率的三相电机，如大功率电动机。
三角形接法：
1. 绕组接法：在三角形接法中，三相电机的三个绕组首尾相连，形成一个封闭的三角形。
每个绕组的两端分别与电源的三相相线连接。
2. 电压供应：电源相线之间的电压称为线电压。
在三角形接法下，每个绕组上的电压是线电压。
3. 电流特点：电流在三角形内部形成环流，流过每个绕组的电流不相等，与绕组的阻抗成比例。
4. 应用场合：三角形接法常用于高电压、低功率的三相电机，如小功率电动机。
选择星形接法或三角形接法主要取决于电机的额定电压和电源电压。
一般来说，星形接法的电机在低电压下运行，而三角形接法的电机在高电压下运行。
此外，三角形接法的电机起动电流较大，但转矩也较大，适用于重载起动的场合。
需要注意的是，在接线时必须确保相线与绕组的正确连接，否则可能导致电机损坏或运行不正常。
在实际应用中，还需要根据电机的特性和负载要求来选择合适的接法，并遵循相关的安全规范和操作指南。
电动机星形与三角形接法区别
电动机星形与三角形接法区別星形接法标明电机每相绕组的作业电压为220V，而三角形接法的作业电压为380V，并且更首要的是体如今电机的电流和力矩上，前者的主张电流为三角形确实良1/3，电机的力矩也是三角形主张电机确实良1/3，这在运用上适宜各种设备，有的要电流小，有的要大的起动力矩。
当电源电压与电机额外电压共一同，电机应按铭牌标出的接法联接，当电源电压与电机额外电压纷歧同，可改动接法联接，但只适用于原是380/Y的电机，即正本是额外电压三相380V星形接法的电机，当用三相220V电压时，可改成三角形联接。
正本不论怎样运用，电机每个绕组上所加电压应坚持不变，380V星形联接时，每个绕组上的电压为220V，当电源为三相220V时，改为三角形接法，每个绕组上仍然是220V。
同理假定原电机额外电压是三相380V三角形接法，改成星形接法后可用在三相660V电源了。
也即是把原星形接法改成三角形接法时，应下降电压运用。
把原三角形接法改为星形接法时，应添加电压运用。
1、绕组的差异星形接法和三角形接法都是指电机自身的绕组接法，星形接法指将电机绕组三相完毕接在一同，三相首端为电源端；三角形接法指将三相绕组首尾彼此联接，三个端点为电源端。
2、功率的差异星形接法因为起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时分用,
这么对机器损耗较小,正常作业后再换用三角形接法。
3、电压方面的差异星形接法与三角形接法输出的相电压别离为220V与380V。
4、多见接法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动机三角形接法和星形接法有什么区别？
三角形接线时，三相电机每一个绕组承受线电压（380V），而星形接线时，电机每一承受相电压（220V）。
在电机功率相同的情况，角线电机的绕组电流较星接电机电流小。
当电机接成Y型运行时起动转矩仅是三角形接法的一半，但电流仅仅是三角形起动的三分之一左右。
三角形起动时电流是额定电流的4－7倍，但转矩大。
转速是一样的，但转矩不一样。
三角形接法
电机的三角形接法是将各相绕组依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。
三角形接法时电机相电压等于线电压；线电流等于根号3倍的相电流。
星形接法
电机的星形接法是将各相绕组的一端都接在一点上，而它们的另一端作为引出线，分别为三个相线。
星形接时，线电压是相电压的根号3倍，而线电流等于相电流。
星形接法由于起输出功率小，常用于小功率，大扭矩电机，或功率较大的电机起步时候用，这样对机器损耗较小，正常工作后再换用三角形接法。
这就是常常说到的星——三角启动。
电动机接法选择
是三相电机，单相电机没有以上两种接法的说法。
一般3KW以下的电动机星型接法的较多，3千瓦以上的电动机一般都角型接法。
按规定，大于15kw的电动机需要星型启动角型运行，以降低启动电流。
还有小型电动机角型启动的，如果要接在三相220V电源电压上，必须接成星型。
在我国一般3-4KW（千瓦）以下较小电机都规定接成星形，以上较大电机都规定接成三角形。
电机接线盒连接
从电机接线盒里可以看出：三个进线接线端子U1、V1、W1的另一端U2、V2、W2如用同一铁片短接，那就是星形（Y）接法，三个进线接线端子U1和W2短接、V1和U2短接、W1和V2短接、那就是三角形接法（接线盒里三根平形铁条），星接时线电压等于相电压的1.732倍，相电流等于线电流，角接时相电压等于线电压，线电流等于相电流的1.732倍。
上图三根桩接一起是星形，上下桩依次联结是角形，如电机无接结盒，第一相绕组头尾标上1.4，第二相绕组头尾标上2.5，第三相绕组头尾标上3.6，星形接法：135接一起，246接电源，三角形接法：1联结6，2联结4，3联接5，成为电机的三根出线，
1电机三角形接法时因为没有中性点，具体方法是电机的三相绕组的头与尾分别连接，这时只有一种电压等级，线电压等于相电压，线电流等于相电流的约1，73倍，
2电机星形接法时因为有中性点（电机一般都是三相对称负载所以一般不引出中性线），具体方法是电机的三相绕组的三条尾连接在一起，三条头接电源，这时有两种电压等级，即线电压和相电压，且线电压等于相电压的约1.73倍，线电流等于相电流。
3需要注意的是本来星形接法的电机不能接成三角形，（如果接成三角形，这时相电压升高到约1.73倍，长时间运行必然烧毁电机）。
4同样本来三角形接法的电机不能接成星形，（如果接成星形，这时相电压降低到约1.73倍，达不到正常功率，如果带额定负载，那么这时属于过载状态，时间一长也必然烧毁电机）。
5在我国一般3-4KW（千瓦）以下较小电机都规定接成星形，以上较大电机都规定接成三角形。
6为什么较大功率电机都接成三角形，好处是轻载启动时，为了方便降压启动(启动时接成星形，运行时换接成三角形，电机启动时间极短接成星形没关系，好处是启动电流可以降低到1/3等）。
星型接法相电流等于线电流，线电压是相电压的根号3倍，三角形连接，线电压等于相电压，线电流是相电流的根号3倍，对于三相对称负载接成某种连接可以提高每相工作电压，提高功率，
三角形接法，有助于提高电机功率，缺点，启动电流大，绕组承受电压（380V)大！增大了绝缘等级！
行星接法，有助于降低绕组承受电压(220V)，降低绝缘等级！降低了启动电流，缺点，电机功率减小！所以，小功率电机4KW以下的大部分采用行星接法！大于4KW的采用三角形接法！三角形接法的电机在轻载启动时采用Y-△启动，以降低启动电流！轻载是条件，因为Y接法转矩会变小，降低启动电流是目的，利用Y接法降低了启动电流！
三角接法功率大启动电流也大星接法功率小启动电流也小
