plc考试题及答案

plc考试题及答案PLC考试题及答案一、选择题1. PLC的全称是：A. 可编程逻辑控制器B. 个人电脑C. 可编程逻辑计算机D. 个人逻辑控制器答案：A2. PLC的工作原理基于：A. 循环扫描B. 顺序扫描C. 随机扫描D. 并行扫描答案：A3. 下列哪个不是PLC的输入设备：A. 按钮B. 传感器C. 继电器D. 接触器答案：D二、填空题1. PLC的三个基本组成部分包括______、CPU和输出设备。

答案：输入设备2. PLC的编程语言主要有梯形图、______、语句表和结构文本。

答案：指令列表3. PLC的扫描周期包括输入处理、______和输出处理。

答案：程序执行三、简答题1. 简述PLC的工作原理。

答案：PLC的工作原理基于循环扫描。

PLC首先接收输入设备的状态，然后CPU根据输入状态和用户编写的程序进行逻辑运算，最后输出结果到输出设备。

2. PLC在工业自动化中有哪些应用？答案：PLC在工业自动化中的应用非常广泛，包括但不限于生产线的自动控制、机械设备的监控、过程控制、数据采集与处理等。

四、计算题1. 如果一个PLC的扫描周期为10ms，计算在1分钟内它能完成多少次扫描。

答案：1分钟 = 60,000ms，所以扫描次数 = 60,000ms / 10ms = 6,000次。

五、论述题1. 论述PLC在现代工业自动化中的重要性。

答案：PLC在现代工业自动化中扮演着核心角色。

它们提供了一种可靠、灵活且成本效益高的解决方案，用于实现各种工业过程的自动化控制。

PLC的可编程特性允许它们适应不同的应用需求，提高生产效率，降低人工成本，并增强系统的可维护性。

此外，PLC的高级功能，如网络通信和远程监控，进一步提高了工业过程的透明度和可控性。

PLC题库(填空题)

填空题1、热继电器是对电动机进行保护的电器，熔断器是用于供电线路和电气设备的保护的电器。

2、接触器按其线圈通过电流的种类，可分为接触器和接触器。

3 、PLC 是通过一种周期扫描工作方式来完成控制的，每个周期包括、、三个阶段。

4、时间继电器的延时类型有和两大类。

5、要实现电动机的多地控制，应把所有的启动按钮连接，所有的停止按钮连接。

6、低压断路器和接触器，（哪个）更适用于频繁通断负载电路。

7、电气系统图一般有3 种：、电气元件布置图和。

8、电气控制系统中常用的保护环节有保护、过电流保护、保护、失（零）电压保护、保护、过电压保护及弱磁保护（欠电流保护）等。

9、热继电器在使用时，其热元件应串接在 _______中，触点应接在________中。

10、在编程中PLC 的软继电器的常开触点或常闭触点可以次引用。

11 、触点系统包括和，其中辅助触点有触点和触点。

12、低压电器常用的灭弧方法有、和。

13 、液压系统的动力元件是；液压系统的执行元件主要是和；液压系统的控制调节元件主要是 .14、电气控制图一般有三种：图、图和图。

15、电气原理图一般分为和两部分。

16、控制电路的保护环节有保护、保护及保护。

其中接触器KM可以实现保护；热继电器FR 用来实现保护，熔断器FU 用来实现保护。

17、互锁可以分为互锁和互锁。

其中由接触器KM1 和 KM2 常闭触点实现的互锁称为互锁，由复合按钮SB2 和 SB3 实现的互锁称为互锁。

18 、 PLC 的软件系统包括程序和程序，其中用户程序是由编制的。

19、 PLC 的工作状态有和两种基本工作状态。

20、 PLC 的工作方式可概括为。

21、用于并联触点块串联操作的指令是，用于串联触点块并联操作的指令。

22、边沿脉冲指令有上升沿微分输出指令和下降沿微分输出指令。

23 、定时器按照工作方式可分为。

、和25、顺序功能图的三要素是、和。

26、步进顺控指令系统提供了、和三条指令。

PLC填空题简答题

填空题1．按用途分类，低压电器分为（控制电器）、（主令电器）、（保护电器）、（配电电器）和（执行电器）。

2．按执行机能分类，低压电器分为（有触点）电器和（无触点）电器。

3．按工作原理分类，低压电器分为（电磁式电器）和（非电量控制电器）。

4．电磁机构由（吸引线圈）、（铁心）、（衔铁）等几部分组成。

5．电磁式电器分（直流）和（交流）两大类，都利用（电磁铁）的原理制成的。

8．接触器主要由（电磁系统）、（触点系统）、和（灭弧装置）组成。

9．（直流）接触器不会产生涡流和磁滞损耗，所以不发热。

10．继电器是一种根据（外界输入）信号来控制电路通断的自动切换电器。

11．继电器和接触器相比用于切换（小电流）的控制电路和保护电路，故继电器没有（灭弧）装置，也无（主辅）触点之分。

12．速度继电器主要用于笼型异步电动机的（反接）制动控制。

13．接近开关又称做（无触点）行程开关。

14．熔断器主要由（熔体）和（安装熔体的熔管）组成。

15．断路器主要由（触点）、（灭弧系统）和（脱扣器）组成。

16．常用的短路保护电器是（熔断器）和（自动空气断路器）。

17．常用的过载保护电器是（热继电器）。

18．PLC的硬件是由（主机）、（I/O扩展模块）和各种外部设备组成。

19．PLC的软件系统由（系统程序）和（用户程序）组成。

20．PLC执行程序的过程分为（输入采样或输入处理）、（程序执行）和（输出刷新或输出处理）三个阶段。

9、PLC的每一个扫描过程分为三个阶段，分别是：输入采样阶段、程序执行阶段和输出刷新三个阶段。

9、PLC用户程序的完成分为输入处理、程序执行、输出处理三个阶段。

这三个阶段是采用循环扫描工作方式分时完成的。

21．通常一条PLC指令由（步序号）、（助记符）和（元件号）三部分组成。

22．PLC等效电路中的继电器并不是实际的继电器，为了将其与实际继电器区别，通常把它们称为（“软继电器”）。

6、PLC的输出指令OUT是对继电器的线圈进行驱动的指令，但它不能用于输入继电器。

关于PLC的填空题

1.PLC2.PLC运算后得出3.在反映器件逻辑关系的梯形图中并不出现。

4.PLC5.6.使用计数器C201作加法计数时，特殊辅助继电器M8201态。

7.使用一次MPS指令，而将原有的数据移8.梯形图中，9.10.11.当变址寄存器V=6时，位组合元件K2X2V的实际地址为12.存储器是PLC13.PLC14.PLC15.PLC16.PLC中某个元件被选中，代表这个元件的存储单元失去选中条件，代表这个元件的存储单元17.在有几个串联回路并联时，18.功能指令助记符前标记（D）符号，表示该指令是19.功能指令助记符后标记（P系列PLC编程元件分为两个部分，第二部分20.FX221.在可编程控制器内部主要用于开关量信息的传递、变换及逻辑处理的编程元22、PLC输入输出接点的连接方式有汇点方式和独立方式。

23、S7-200PLC中断优先级按从高到低的顺序是 b a c 。

a．I/O中断 b．通讯中断 c．定时中断24、将编程器内编写好的程序写入PLC时，PLC必须处在 STOP 模式。

（RUN，STOP）25、F1-40E是F1系列PLC的扩展单元（基本单元，扩展单元）。

26、输出指令不能用于输入映像寄存器。

27、PLC需要通过 PC/PPI 电缆与微机连接。

28、AIW0是S7-200 PLC的模拟输入寄存器，其长度是 16位。

29、LDI、AI、ONI等指令中的“I”表示直接功能，其执行时从实际输入点得到相关的状态值。

30、手持式编程器可以为PLC编写指令表方式的程序。

31、STEP 7 Micro是S7-200 PLC的编程软件，使用该软件的微机可以（可以，不可以）直接与PLC通讯，能（能，不能）进行PLC运行状态的在线监视。

32、定时器和记数器除了当前值以外，还有一位状态位，状态位在当前值大于等于预置值时为ON。

33、F1-40MR是F1系列PLC的基本单元（基本单元，扩展单元），40表示其具有 40个输入输出点。

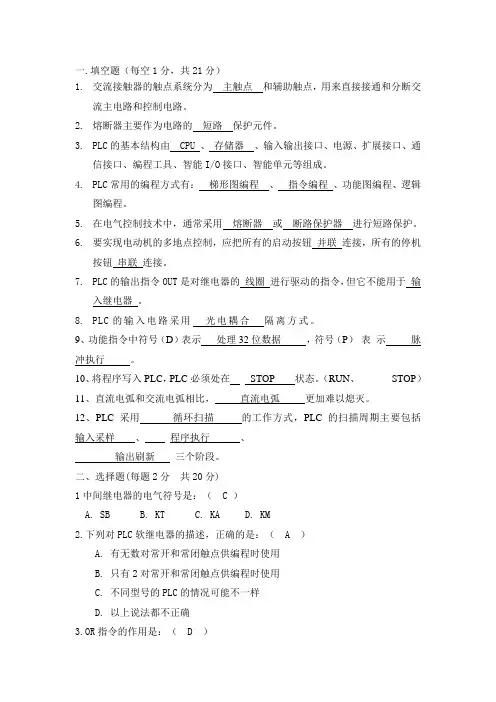

plc题答案

一.填空题（每空1分，共21分）1.交流接触器的触点系统分为主触点和辅助触点，用来直接接通和分断交流主电路和控制电路。

2.熔断器主要作为电路的短路保护元件。

3.PLC的基本结构由CPU 、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

4.PLC常用的编程方式有：梯形图编程、指令编程、功能图编程、逻辑图编程。

5.在电气控制技术中，通常采用熔断器或断路保护器进行短路保护。

6.要实现电动机的多地点控制，应把所有的启动按钮并联连接，所有的停机按钮串联连接。

7.PLC的输出指令OUT是对继电器的线圈进行驱动的指令，但它不能用于输入继电器。

8.PLC的输入电路采用光电耦合隔离方式。

9、功能指令中符号（D）表示处理32位数据，符号（P）表示脉冲执行。

10、将程序写入PLC，PLC必须处在STOP 状态。

（RUN、STOP）11、直流电弧和交流电弧相比，直流电弧更加难以熄灭。

12、PLC采用循环扫描的工作方式，PLC的扫描周期主要包括输入采样、程序执行、输出刷新三个阶段。

二、选择题(每题2分共20分)1中间继电器的电气符号是：（ C ）A. SBB. KTC. KAD. KM2.下列对PLC软继电器的描述，正确的是：（ A ）A. 有无数对常开和常闭触点供编程时使用B. 只有2对常开和常闭触点供编程时使用C. 不同型号的PLC的情况可能不一样D. 以上说法都不正确3.OR指令的作用是：（ D ）A. 用于单个常开触点与前面的触点串联连接B. 用于单个常闭触点与上面的触点并联连接C. 用于单个常闭触点与前面的触点串联连接D. 用于单个常开触点与上面的触点并联连接4.下述对PLC存储器描述错误的是：（ A ）。

A、存放输入信号B、存放用户程序C、存放数据D、存放系统程序5.在正反转和行程控制电路中，各个接触器的常闭触点互相串联在对方接触器线圈电路中，其目的是为了( A )。

plc习题及答案

plc习题及答案⼀、填空题1、PLC的运算和控制中⼼是（ CPU ）。

2、PLC中使⽤的存储器类型有（只读存储器ROM）和（随机存储器RAM ）两种。

3、PLC中输⼊接⼝电路的类型有（直流型）和（交流型）两种。

4、PLC的输⼊电路采⽤（光电耦合）隔离⽅式。

5、PLC中输出接⼝电路的类型有（继电器输出）、（双向经闸管输出）和（晶体管输出）三种。

6、CPU224型PLC本机I/O点数为（ 14 ）/（ 10 ）。

7、通常把内部存储器⼜称为（中间继电器）。

8、特殊存储器的作⽤是⽤于（存储系统的特殊信息）。

9、定时器的三种类型分别是（⽆记忆通电延时）、（有记忆通电延时）和（断电延时）。

10、计数器的三种类型分别是（增计数器）、（减计数器）和（增减计数器）。

11、有条件结束指令的梯形图格式为12、字节移位指令的最⼤移位位数为（ 8位）。

13、双字循环移位指令的最⼤移位位数为（ 32位）。

14、整数的加法指令的梯形图操作码是（ ADD-I ）；整数的减法指令的梯形图操作码是（ SUB-I ）。

15、段译码指令的语句表指令形式是( SEG IN，OUT )。

16、中断允许指令的操作码是（ ENI ），中断禁⽌指令的操作码是（ DISI ）。

中断程序标号指令的操作码是（ INT ）。

17、S7-200系列PLC的中断事件包括三⼤类，它们分别是（通讯⼝中断）、（ I／O中断）和（时基中断）。

18、定时器中断由1ms延时定时器（ T32 ）和（ T96 ）产⽣。

19、模拟量输⼊模块的作⽤是（将传感器输出的标准模拟量信号转换为PLC内部的数字量信号）。

20、模拟量输出模块的作⽤是（将PLC内部的数字量信号转换为标准的模拟量输出信号）。

21、EM231模拟量输⼊模块电流输⼊范围是（ 0～20mA ）。

22、EM231模拟量输⼊模块的输⼊类型为（差分输⼊型）。

23、EM231热电阻模块可以连接（ 3 ）种类型的热电阻。

24、模拟量输出模块按其位置顺序寻址（ AQW0、AQW2、AQW4等）。

PLC填空题

PLC填空题1.可编程控制器具有监控功能，它是指plc能监视系统各部分的，对系统中出现的异常情况进行报警和记录，甚至自动终止运行；也可以用于在线调整和修改程序中的设定值或强制置i/o口状态。

运行状态和进程；定时器和计数器2.可编程控制器的运动控制功能是通过和位置模块控制机械运动系统。

高速计数模块；多轴控制3.可编程控制器的过程控制是通过plc的智能实现对温度、压力、速度、流量等物理量进行参数的控制。

pid控制模块；闭环4.PLC的状态控制功能是PLC的逻辑操作。

与否；开关量5.可编程控制器的定时、计数功能是指利用实现对某种操作的定时与计数控制。

用于取代中的时间继电器和计数继电器。

定时器和计数器；继电器控制系统6.可编程控制器的数据处理功能是指进行数据的、数据比较、、数值转换、算术运算和逻辑运算以及编码或译码操作。

传送；数据位移7.可编程控制器的分步控制功能是控制过程。

只有在上一道工序的加工完成后，才能控制下一道工序。

更换硬件。

多道加工工序；步进控制器8.PLC通信网络控制是指通过PLC与PLC之间的连接，在一台计算机与多台PLC之间进行集中管理和分散控制，实现数据交换，从而完成大型系统的复杂控制。

计算机分布式控制网络9.plc的输入方式有两种，一种是(也称为开关量或接点输入)，另一种是(也称为电平输入)。

后者要经过模拟/数字变换部件才能进入plc。

数字输入；模拟输入10.plc的输入部件均带有光电耦合电路，其目的是把plc与外部电路隔离开来，以提高plc的。

为了与现场信号连接，输入部件上设有输入接线端子排。

为了滤除信号的噪声和便于plc内部对信号的处理，输入部件内部还有、电平转换、信号锁存电路。

抗干扰能力；滤波11.PLC的输出部件还具有输出状态锁存、电平转换和接线板。

还有许多类型的输出组件或模块可供选择。

陈列输出接线12.plc编辑程序检查程序中每条语句是否有，若有则修改。

这项工作在上进行。

语法错误；编程器13.PLC采用的工作模式可分为内部处理、通信处理和用户程序处理。

plc考试试题及答案

plc考试试题及答案PLC考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 程序逻辑控制器B. 电源逻辑控制器C. 个人逻辑控制器D. 过程逻辑控制器答案：A2. PLC系统中，用于存储用户编写的程序的存储器是（）。

A. RAMB. EPROMC. SRAMD. DRAM答案：B3. 在PLC的编程语言中，梯形图属于（）。

A. 顺序功能图B. 指令列表C. 图形编程语言D. 文本编程语言答案：C4. PLC的扫描周期包括（）。

A. 输入采样、程序执行、输出更新B. 输入采样、程序编译、输出更新C. 程序编译、程序执行、输出更新D. 输入采样、程序执行、程序编译答案：A5. PLC中，辅助继电器的作用是（）。

A. 存储中间结果B. 存储最终结果C. 作为输入设备D. 作为输出设备答案：A6. 在PLC的程序中，JMP指令通常用于（）。

A. 跳转至程序的开始B. 跳转至程序的结束C. 无条件跳转至指定地址D. 条件跳转至指定地址答案：C7. PLC的输入接口通常连接的是（）类型的设备。

A. 模拟B. 数字C. 通信D. 存储答案：B8. 在PLC的程序中，定时器的预设值通常存放在（）。

A. 输入继电器B. 输出继电器C. 辅助继电器D. 定时器预设值寄存器答案：D9. PLC的输出接口通常连接的是（）类型的设备。

A. 模拟B. 数字C. 通信D. 存储答案：B10. PLC在执行程序时，（）是不允许被修改的。

A. 输入继电器B. 输出继电器C. 辅助继电器D. 保持继电器答案：A二、填空题（每题2分，共20分）11. PLC的英文全称是________，它是一种专门为工业环境设计的________控制设备。

答案：Programmable Logic Controller；数字电子12. PLC的工作原理基于________原理，通过________来实现对工业设备的控制。

plc考试试题及参考答案

2N
系列的可编程把握器，其中48为输入输
出总点数，24个输入点，24个输出点，M表示根本单位，R表示继电器输出型
2、PLC由哪几局部组成？
答：可编程把握器由硬件和软件两局部组成。
硬件包括中心处理单元、存储器、输入/输出单元、编程装置、电源以及其他外部设备。
软件由系统程序和用户程序组成。
3、〔D〕MOV〔P〕指令中，D、P的含义是什么？答：D表示处理32位数据
4、FX PLC只有两条步进指令，它们是STL、RET。
2N
5、定时器T1的设定值是K600，表示延时60秒。
6、如图示：假设闭合X1，则Y3、Y2、Y1、Y0中Y3、Y1亮。
7、如图示：假设YO～Y3均接灯泡，则当X10闭合时，则Y3、Y2、Y1、Y0中Y0亮。
8、PLC运行时，应当将其开关置RUN档〔RUN、STOP〕。
9、可编程序把握器的编程语言标准IEC1131-3标准具体说明白句法、语义和5种编程语言的表达方式，这5种编程语言分别为：指令表语言、梯形图语言、功能块图语言、构造文本语言、挨次功能图〔SFC〕语言。
二、简答题
1、说明FX—48MR型号的的意义，并说出它的输入输出点数
2N
答：说明该产品为三菱公司生产的FX
P表示脉冲执行型
4、M8002的功能是什么？通常用在何处？
答：M8002为初始化脉冲，即在PLC从STOP状态转到RUN状态的时刻导通一个扫描周期的时间。通常用在挨次把握设计方法的SFC图语言中，作为程序切换到初始步的转换条件。
5、PLC有哪些用途？
答：开关量规律把握、运动把握、过程把握、数据处理、通讯联网等
6、PLC工作过程分哪五个阶段？
答：分别为内部处理、通信效劳、输入采样、程序执行、输出刷

PLC填空题

1、工作在交流电压1200V或直流电压1500 V一下的电路中起通断、保护、控制或调节的电器产品叫低压电器。

2、电磁机构由线圈、铁芯和衔铁组成。

3、交流接触器的触点系统分为主触点和辅助触点，用来直接接通和分断交流主电路和控制电路。

4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，从而推动机构动作的一种保护电器，主要被用作电动机的长期过载保护。

5、熔断器主要由熔体、熔断管、填料及导电部件等组成。

6、各种低压断路器在结构上都有主触头及灭弧装置、各种脱扣器和操作机构等部分组成。

7、三相异步电动机常用的减压起动方式有：电路串电阻减压起动、自耦变压器、延边三角形降压起、星形三角形减压起动等。

8、PLC的基本结构由CPU 、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

9、PLC的软件又系统程序和硬件系统两大部分组成。

10、PLC常用的编程语言有：图形语言、梯形图、功能块图。

11、三相异步电机常用的制动方式有反接制动、能耗制动和电磁制动。

12、电路图中QS、FU、KM、SB分别表示、、、、电气的元件符号。

13、PLC采用的工作方式时。

14、电气控制系统中，短路保护用熔断器元件、过载保护用热继电器元件、过电流保护用断路器元件。

15、接触器按其主触头通过电流的种类，可分为交流触器和直流接触器。

16、速度继电器主要用作三相笼型异步电动机的反接制动控制。

17、可编程控制器是一种数字运算的电子系统，专为工业应用环境下应用而设计。

18、熔断器熔体允许长期通过1.2倍的额定电流，当通过的电流越大，熔体熔断的时间越短。

19、PLC输出端接线分为有源输出和无源输出两种。

20、PLC的输入/输出继电器采用8进制进行编号，其他所有软元件均采用10进制进行编号。

21、选择低压断路器时，额定电压或额定电流应大于或等于电路正常工作时的电压和电流。

22、行程开关也称限位开关，可将机械信号转化为电信号。

电工plc考试试题及答案

电工plc考试试题及答案一、选择题1. PLC是指（）。

A. 个人计算机B. 可编程逻辑控制器C. 光纤通信D. 电力公司2. PLC系统中，CPU主要负责（）。

A. 控制输出B. 数据存储C. 信号输入D. 通信连接3. 以下哪个元件不属于PLC系统的输入元件？A. 继电器B. 传感器C. 开关D. 红外线接收器4. 以下哪个语言是PLC编程中常用的语言？A. PythonB. C++C. Ladder Diagram（梯形图）D. Java5. PLC的作用是（）。

A. 控制电路的通断B. 实现计算机网络连接C. 处理大量数据D. 加密网络通信二、填空题1. PLC是全称为 (可编程逻辑控制器）的缩写。

2. 在PLC编程中，常用的编程语言是`Ladder Diagram（梯形图）`。

3. PLC系统的输入元件包括开关、传感器等。

4. PLC系统的输出元件包括继电器、电磁阀等。

5. PLC系统的CPU主要负责控制输出和数据存储。

三、综合题1. PLC系统中，输入元件和输出元件的作用分别是什么？请举例说明。

答：输入元件主要用于接收外部信号输入，将外部输入信号转化为内部的数据。

常见的输入元件有开关、传感器等。

例如，通过开关输入信号控制车库门的开关状态，通过传感器感应周围环境温度并将数据反馈给PLC系统。

输出元件则是将PLC系统中处理后的信号输出到外部设备中，实现对外部设备的控制。

常见的输出元件有继电器、电磁阀等。

例如，通过继电器输出信号控制灯泡的开关状态，通过电磁阀控制水流的开关。

2. PLC系统中的编程语言有哪些？它们各自有什么特点？答：常见的PLC编程语言有梯形图（Ladder Diagram）、指令表（Instruction List）、功能块图（Function Block Diagram）、流程图（Sequential Function Chart）等。

梯形图是最常用的编程语言，它以梯形的形式表示电气控制电路，直观易懂。

PLC试题

PLC试题一、填空题1、世界上PLC产品可按地域分成三大流派：一是美国产品，二是欧洲产品，再有是日本产品。

2、PLC按照结构形式可以分为：整体式、机架模块式3、PLC执行程序的过程分为三个阶段：输入采样阶段、程序执行阶段、输出刷新阶段。

4、PLC整个扫描工作过程包括内部处理、通信服务、输入采样、程序执行、输出刷新五个阶段5、PLC的硬件主要由中央处理器（CPU）、存储器、输入单元、输出单元、通信接口、扩展接口、电源等部分组成。

6、PLC常见的高级模块有：A/D模块、D/A模块、高速计数模块、速度控制模块、位置控制模块、轴定位模块、温度控制模块、远程控制模块、高级语言编辑模块等。

（回答5个即可）7、PLC的系统程序一般包括：检查程序、翻译程序、监控程序8、PLC的常见技术性能指标有：输入/输出点数、扫描速度、内存容量、指令条数、内部寄存器、高级功能模块。

9、PLC中常用的CPU有三类：通用微处理器、单片微处理器、位片式微处理器。

10、PLC提供了多种操作电平和驱动能力的I/O接口，有各种各样功能的I/O接口供用户选用。

I/O接口的主要类型有：数字量（开关量）输入、数字量（开关量）输出、模拟量输入、模拟量输出等。

11、常用的开关量输入接口按其使用的电源不同有三种类型：直流输入接口、交流输入接口和交/直流输入接口。

12、常用的开关量输出接口按输出开关器件不同有三种类型：继电器输出、晶体管输出和双向晶闸管输出。

13、继电器输出接口可驱动交流或直流负载，但其响应时间长，动作频率低；14、晶体管输出接口只能用于直流负载，其响应速度快，动作频率高。

15、双向晶闸管输出接口只能用于交流负载，其响应速度快，动作频率高。

16、PLC专用编程器有简易编程器和智能编程器两类17、PLC的软件由系统程序和用户程序组成。

18、IEC1131-1标准中规定了5 种编程语言，其中使用最广泛的是梯形图语言。

19、从CPU执行指令的过程来看，PLC是以串行方式工作的，但是由于PLC的运算速度很快，所以从宏观上看，PLC是并行方式工作的。

PLC课后练习题(含答案)

PLC课后练习题（含答案）一、填空题1．低压电器中具有短路保护、过载保护及失压欠压保护的电器是。

2．顺序控制功能图编程有：单序列编程、编程及编程等三种方式。

3．说明下列指令意义：A ，LDN ，OLD 。

4. 三相异步电动机最常用的降压起动方式有：减压起动、减压起动、自耦变压器减压起动等。

5．按钮开关是具有的一种控制开关。

6．低压电器中具有短路保护、过载保护及失压欠压保护的电器是。

7．接触器有主辅触点，其主触点接电路，辅助触点接电路。

8．三相笼型异步电动机常用的降压启动方式有、、和。

9．可编程控制器其主体由、、、电源部件及编程器等组件构成。

10、PLC的工作方式为，其工作过程分为、和三个阶段。

11、顺序控制功能图三要素：、以及。

12．机床电气控制线路一般由电源电路、、和辅助电路四大部分组成。

13．低压电器中具有短路保护、过载保护及失压欠压保护的电器是。

14．电动机的变速方法有：、及等方法。

15．可编程控制器其主体由、、电源部件及编程器等组件构成。

16．PLC的主要性能指标有以下几个方面：、、和、编程指令的种类和条数、内部器件的种类和数量等。

17．可编程控制器的扫描过程分为、、等三个阶段。

18. PLC的软件由系统程序和两大部分组成。

19.PLC常用的编程语言有：、指令表（STL）、顺序功能流程图。

二、判断题（）1.能耗制动结束后可以不切除直流电源以保持长时间的制动效果。

（）2.热继电器能代替熔断器使用。

（）3.三相鼠笼式异步电动机Y-△降压启动时启动电流是直接启动电流的 1/3 倍，此方法只能用于定子绕组采用△ 接法的电动机（）4.中间继电器主要在电路中起信号传递与转换作用。

（）5. 复合按钮带有常开触头和常闭触头，手指按下按钮帽，先断开常闭触头，再闭合常开触头。

（）6.PLC的输出继电器的线圈只能由程序驱动。

（）7. PLC输入采样阶段的任务是:将所有输入设备的当前状态保存到（输入映像寄存器）中（）8. 熔断器主要作为电路的短路保护元件。

plc部分复习题及答案

1. S7-200型PLC的定时器包括（）（）（）三种类型。

2. S7-200系列PLC的（）与（）两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。

3. PLC由两种操作模式，即和。

4. 在PLC运行的第一个扫描周期为ON的特殊存储器位是（）。

5. CPU224系列PLC共有（）个高速计数器，其中只有1种工作模式的是（）和（）。

6. PLC的输入模块一般使用（）来隔离内部电路和外部电路。

7. PLC的输出接口类型有( ) 、( )与( ）。

8. EM235模拟量模块最多可连接（）个模拟量输入信号。

9. PLC的运算和控制中心是。

10. S7-200系列PLC的串行通信口可以由用户程序来控制，这种由用户程序控制的通信方式称为（）。

11. 如果系统负载变化频繁，则最好选用型输出的PLC。

12. 对于系统输出的变化不是很频繁，建议优先选用型输出模块。

13. 在第一个扫描周期接通可用于初始化子程序的特殊存储器位是（）。

14. 中断程序标号指令的语句表指令的格式INT，n，其中n指的是（）。

15. （）可以输出一串占空比为50%的脉冲，用户可以控制脉冲的周期和个数，（）可以输出一串占空比可调的脉冲，用户可以脉冲的周期和脉宽。

16. 定时器中断由1ms延时定时器和产生。

17. 定时器T32分辨率（）ms，采用（）方式刷新。

18. 顺序控制继电器指令包括三个指令。

19. 子程序可以嵌套，嵌套深度最多为层。

20. PLC运行时总是ON的特殊存储器位是（）。

21. 用来计数比CPU扫描速率还要快的事件的是（）。

22. 其常开触点（），常闭触点（）。

复位输入电路(R)（）时计数器被复位，复位后其常闭触点（），当前值为（）。

23. S7-200CPU的中断源大致可分为：，，。

24. 可编程序控制器主要由（）、（）、（）、（）组成。

25. VD200是S7-200 PLC的（）存储器，其长度是（）位。

完整版PLC试题库

PLC试题—、填空题（每空1分，共20分）1•第一台可编程控制器是____________ 年产生于美国，简称 ____________ 。

答案：1969, PLC。

2•可编程序控制器属于 _____________ 控制方式，其控制功能是通过存放在存储器内的程序来实现硬件控制的 ___________ 。

答案：存储程序、软件化。

3•可编程序控制器是一种 _________________ 的电子系统，专为在 ______________ 下应用而设计。

答案：数字运算操作、工业环境。

4. ______________________________ PLC的主要特点： _____________ 、 _________________ 、、________________________________________ 。

答案：PLC软件简单易学、使用和维护方便、运行稳定可靠、设计施工周期短。

5. ______________________________ FX ON -40MR的输入点数有 ___________________________ ，输出点数有___________________________________ , MR指的是________ 。

答案：24点、16点、基本单元继电器输出。

6. _______________________ PLC工作方式有和两挡。

答案：RUN、STOP。

7. ___________________________________________ FX ON -40MR采用的通信电缆是___ 。

该电缆用于________________________________________________________ 和 _____________________ 的通信。

答案：RS-422电缆、PLC、计算机。

& PLC是一种主用于工业自动化控制的计算机，主要由___________ 、 ____________ 、_____________ 、__________ 、 _____________ 等组成。

PLC填空题.doc

1.交流接触器主要由触头系统、电磁系统和灭弧系统组成。

为了减小铁心的振动和噪音，在铁心上加入短路环。

2.欠电流继电器在正常工作电流流过线圈时，衔铁是吸合状态，而当流过线圈的电流小于整定电流时衔铁释放。

3.三相闸刀开关垂直安装时，电源端应在上方，负载端应在下方。

1. 4.复合按钮的复位顺序为：常开按钮先断开，常闭按钮后闭合。

5.根据工作电压的高低，电器分为低压电器和高压电器。

6.频敏变阻器的等效阻抗随频率的减小而减小。

7.PLC的工作方式为周期循环扫描，其工作过程分为输入采样、程序执行和输出刷新三个阶段。

8.数据寄存器D存放 16位二进制的数据，其中最高位为符位，当最高位为1时为负数，为0时为正数。

9.FP系列PLC的输入和输出继电器采用十六进制编号，其它内部继电器为十六进制编号。

10.速度继电器常用以接受转速信号，当电动机的转子转速上升到120 r/min以上时触头动作；下降到100 r/min以下时触点复位。

11.在FP系列PLC中，EV是经过值寄存器。

12.FP系列PLC在功能指令中，R900为自诊断错误标志，R9007为操作标志，R9013为初始闭合继电器。

1、触点系统的结构形式有桥式触点指形触点。

2、工作在交流电压吸引线圈V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。

3、交流接触器的触点系统分为主触点和辅助触点，用来直接接通和分断交流主电路和控制电路。

4、热继电器有多种结构形式，最常用的是双金属片结构，即由两种不同膨胀系数的金属片用机械碾压而成，一端固定，另一端为自由端。

5、熔断器主要作为电路的短路保护元件。

6 、三相笼型异步电动机的制动方法一般采用机械制动和电气制动，其中电气制动方法有：反接制动、能耗制动、再生制动等。

7、电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。

8、PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

plc的试题及答案

plc的试题及答案一、选择题1. PLC的全称是什么？A. Programmable Logic ControllerB. Personal Learning CenterC. Power Line CommunicationD. Public Library Catalog答案：A2. PLC的工作原理是什么？A. 基于时间的逻辑控制B. 基于事件的逻辑控制C. 基于状态的逻辑控制D. 基于频率的逻辑控制答案：C3. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 触摸屏答案：C二、填空题4. PLC的编程语言主要有梯形图（LAD）、顺序功能图（SFC）和_______。

答案：功能块图（FBD）5. PLC的输出设备通常包括_______、指示灯、蜂鸣器等。

答案：电磁阀三、简答题6. 简述PLC在工业自动化中的应用。

答案：PLC在工业自动化中广泛应用于控制生产线、机械设备的启动、停止、速度调节等，实现生产过程的自动化和智能化。

四、计算题7. 假设一个PLC的扫描周期为10ms，计算在1分钟内该PLC可以执行多少次扫描。

答案：1分钟=60秒，1秒=1000ms，所以1分钟=60000ms。

60000ms / 10ms = 6000次。

五、论述题8. 论述PLC在现代工业生产中的重要性及其面临的挑战。

答案：PLC作为现代工业自动化的核心控制设备，其重要性体现在能够提高生产效率、降低人工成本、提升产品质量等方面。

然而，随着工业4.0和智能制造的发展，PLC也面临着集成更多智能算法、提高数据处理能力、增强网络安全等挑战。

六、案例分析题9. 某工厂的PLC控制系统出现故障，导致生产线停机。

分析可能的原因及解决方案。

答案：可能的原因包括硬件故障、软件错误、外部干扰等。

解决方案可以是：检查硬件连接和状态，重新加载或更新软件，增加抗干扰措施等。

七、设计题10. 设计一个简单的PLC控制程序，用于控制一个电机的启动和停止。

plc考试试题及答案

plc考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑计算机答案：A2. PLC中，CPU的主要功能是：A. 存储程序B. 执行程序C. 存储数据D. 执行数据答案：B3. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D4. PLC的扫描周期主要受以下哪个因素的影响？A. CPU速度B. 程序复杂度C. 电源电压D. 外部设备数量答案：B5. PLC中，用于存储程序的存储器是：A. RAMB. ROMC. EPROMD. EEPROM答案：D6. PLC的输出设备通常包括：A. 继电器B. 接触器C. 按钮D. 传感器答案：A7. PLC的编程语言不包括：A. 梯形图B. 布尔逻辑C. 汇编语言D. 流程图答案：C8. PLC的通信协议不包括：A. ModbusB. ProfibusC. EthernetD. USB答案：D9. PLC的故障诊断通常包括：A. 程序检查B. 硬件检查C. 软件检查D. 以上都是答案：D10. PLC的模拟输入模块通常用于：A. 读取数字信号B. 读取模拟信号C. 输出数字信号D. 输出模拟信号答案：B二、填空题（每题2分，共20分）1. PLC的输入/输出接口电路通常采用__________电路。

答案：光电隔离2. PLC的__________是程序执行的最小单位。

答案：扫描周期3. PLC的编程软件通常提供__________和文本编辑器两种编程方式。

答案：图形化界面4. PLC的__________是实现程序控制逻辑的存储器。

答案：逻辑存储器5. PLC的__________模块用于处理模拟信号。

答案：模拟输入/输出6. PLC的__________功能可以实现数据的远程传输。

答案：通信7. PLC的__________是实现程序控制逻辑的核心部件。

[PLC]填空题

plc考试题及答案

PLC题库(填空题)

PLC填空题简答题

关于PLC的填空题

plc题 答案

plc习题及答案

PLC填空题

plc考试试题及答案

plc考试试题及参考答案

PLC填空题

电工plc考试试题及答案

PLC试题

PLC课后练习题(含答案)

plc部分复习题及答案

完整版PLC试题库

PLC填空题.doc

plc的试题及答案

plc考试试题及答案

plc题答案
