PLC题库(填空题)

填空题1、热继电器是对电动机进行保护的电器，熔断器是用于供电线路和电气设备的保护的电器。

2、接触器按其线圈通过电流的种类，可分为接触器和接触器。

3 、PLC 是通过一种周期扫描工作方式来完成控制的，每个周期包括、、三个阶段。

4、时间继电器的延时类型有和两大类。

5、要实现电动机的多地控制，应把所有的启动按钮连接，所有的停止按钮连接。

6、低压断路器和接触器，（哪个）更适用于频繁通断负载电路。

7、电气系统图一般有3 种：、电气元件布置图和。

8、电气控制系统中常用的保护环节有保护、过电流保护、保护、失（零）电压保护、保护、过电压保护及弱磁保护（欠电流保护）等。

9、热继电器在使用时，其热元件应串接在 _______中，触点应接在________中。

10、在编程中PLC 的软继电器的常开触点或常闭触点可以次引用。

11 、触点系统包括和，其中辅助触点有触点和触点。

12、低压电器常用的灭弧方法有、和。

13 、液压系统的动力元件是；液压系统的执行元件主要是和；液压系统的控制调节元件主要是 .14、电气控制图一般有三种：图、图和图。

15、电气原理图一般分为和两部分。

16、控制电路的保护环节有保护、保护及保护。

其中接触器KM可以实现保护；热继电器FR 用来实现保护，熔断器FU 用来实现保护。

17、互锁可以分为互锁和互锁。

其中由接触器KM1 和 KM2 常闭触点实现的互锁称为互锁，由复合按钮SB2 和 SB3 实现的互锁称为互锁。

18 、 PLC 的软件系统包括程序和程序，其中用户程序是由编制的。

19、 PLC 的工作状态有和两种基本工作状态。

20、 PLC 的工作方式可概括为。

21、用于并联触点块串联操作的指令是，用于串联触点块并联操作的指令。

22、边沿脉冲指令有上升沿微分输出指令和下降沿微分输出指令。

23 、定时器按照工作方式可分为。

、和25、顺序功能图的三要素是、和。

26、步进顺控指令系统提供了、和三条指令。

PLC试题

自我检测学生在经过一阶段的学习后，可通过做下面的的习题，进行自我检测。

一、填空题1. 世界第一台PLC诞生于（）A 1968年B 1971年C 1969年D 1973年2. 世界上生产第一台PLC的厂家是（）A DECB GEC SIEMENSD OMRON3. 三菱公司的产品是下面哪一种（）A S7-300B SLC100C FX2ND TI5104. 小型机的I/O点数一般在（）以下A 512点B 2KC 256点D 1024点5. 大型机的I/O点数一般在（）以上A 1024点B 2048点C 512点D 4K6. 电可擦只读存储器是（）A EPROMB EEPROMC ROMD PROM7. FX系列PLC用户程序存储器每步占（）个字A 4B 1 C1/2 D 28. FX2n系列PLC输出继电器可外接的电源为（）A 0VB 交流250V以下C 直流30V以下D 交流380V以下9. FX2n系列PLC输出继电器驱动负载时可接电源为（）A 交流380V以下，直流24V以下B 交流250V以下，直流30V以下C交流250V以下，直流220V以下 D 交流250V以下，直流48V以下10.FX2n系列PLC带驱动电阻性负载时，每点允许流过的最大电流为（）A 10AB 4AC 1AD 2A11.FX2n系列PLC驱动灯负载时，每点带灯的最大功率为（）A 50WB 200WC 60WD 100W12.下列型号中，为PLC扩展模块的是（）A FX2n-64MRB FX2n-32MTC FX2n-32ERD FX2n-64MS13.FX2n-64MR中，64表示（）A 实际做出的I/O点数和B 实际有的I/O点数和C实际做出的O点数和 D 实际有的O点数和14.下列型号中，为晶体管输出型的是（）A FX2n-64ERB FX2n-64MRC FX2n-64MSD FX2n-64MT15.FX2n系列PLC的输入，输出继电器的地址采用（）编号A 八进制B 十进制 C二进制 D 十六进制16.FX2n系列PLC的辅助继电器的地址采用（）编号A 八进制B 十进制 C二进制 D 十六进制17.属于停电保持辅助继电器的是（）A M489B M500C M100D M30018.FX2n系列PLC中10ms时钟脉冲发生器为（）A M8011B M8012C M8013D M801419.FX2n系列PLC中100ms时钟脉冲发生器为（）A M8011B M8012C M8013D M801420.FX2n系列PLC中1s时钟脉冲发生器为（）A M8011B M8012C M8013D M801421.FX2n系列PLC中1min时钟脉冲发生器为（）A M8011B M8012C M8013D M801422.FX2n系列PLC中初始状态继电器是（）A S900B S500C S20D S523.FX2n系列PLC中回零状态继电器是（）A S10B S20C S500D S024.FX2n系列PLC中报警用状态继电器是（）A S800B S900C S500D S40025.FX2n系列PLC中时钟脉冲为1ms的定时器是（）A T0B T256C T245D T25026.FX2n系列PLC中时钟脉冲为10ms的定时器是（）A T190B T200C T245D T25027.FX2n系列PLC中时钟脉冲为0.1s的定时器是（）A T0B T200C T246D T24428.FX2n系列PLC中定时器属于（）A 通电延时 B断电延时29.FX2n系列PLC中属于32位加/减计数器的是（）A C100B C50C 200D C15030.FX2n系列PLC中属于高速计数器的是（）A C235B C230C 200D C10031.FX2n系列PLC中不能使用LD指令的元件是（c ）A XB YCD D M32.FX2n系列PLC中不能使用LDI指令的元件是（）A XB VC YD S33.FX2n系列PLC中不能使用OUT指令的元件是（）A YB XC SD M34.FX2n系列PLC中OUT T0 K20表示的时间是（）A 0.2SB 2SC 20SD 200S35.FX2n系列PLC中OUT T200 K500表示的时间是（）A 0.5SB 5SC 50SD 500S36.FX2n系列PLC中OUT T246 K10表示的时间是（）A 0.01SB 0.1SC 1SD 10S37.FX2n系列PLC中不能使用AND指令的元件是（）A XB ZC MD Y38.FX2n系列PLC中不能使用ANI指令的元件是（）A VB SC MD Y39.FX2n系列PLC中能带操作元件的指令是（）A ANB B ORBC AND D MPS40.在梯形图 M0 中，元件X1使用的指令是（）M0A LDB ANDC ANBD ANI41.下面梯形图中，是纵接输出的是（）A X0B X0 Y0Y0Y1 Y1C X0 Y1Y042.下面梯形图中，是多重输出的是()X0 X0 Y0 Y0Y1 Y1X0 Y1Y043.下列梯形图中没有错误的是（）A X0B X0 Y0 M0X1 X1C X0D X0Y0 M0X1 X1 44.下列梯形图中，当X0间断时，能使Y0输出脉冲的是（）45.梯形图中，经过（），Y0有输出X0 X1M0M0 T0K18000T0C0 K36A 36小时B 54小时C 18小时D 24小时46.在下面梯形图中，没有错误的是（）A BC D47.指令PLS 的操作元件是（） A X,Y B Y,M C M,S D Y,S48.指令PLF 的操作元件是（）A X,YB Y,MC M,SD Y,S49.指令SET 可带的操作元件是（）A X,Y,MB S,Y,MC T,S,YD T,C,Y50.指令RST 可带的操作元件是（）A X,Y,MB T,X,DC T,C,SD T,X,C51. 与 X0 可等效的梯形型图是（）A B C X0 D X052.与 X0 可等效的梯形图是（）X0 X0A BC X0D X053.与 X0 可等效的梯形图是（）A X0B X0C X0D X054.与 X10 可等效的梯形图是（）X10 X10A BX10C D X1055.与可等效的梯形图是（）A X10B X10C D X1056.指令PLS可带的操作元件是（）A M,YB C,YC M,CD T,C57.指令PLF可带的操作元件是（ B ）A C,TB Y,MC D,YD S,X58.梯形图 X0 中，N的取值范围是（）A 0～7B 1～7C 0～8D 1～859.指令MC的操作元件只能是（）A C,YB M,YC M,SD S,T60.指令ORB,ANB后面（）A 可带操作元件B 不能带操作元件C 可带Y,MD 可带C,T61.指令MPS,MRD,MPP后面（）A 不能带操作元件B 可带操作元件C 可带Y,MD 可带C,T62.关于指令END下面说法错误的是（）A 一段程序的结束B END后的指令不能执行C 可利用END的特点检查程序D PLC运行时END后的指令仍会被扫描63.关于元件K2X0，说法错误的是（）A 表示X0～X7B 可表示一个二进制数C 表示X0,X1D 可表示一个十进制数64.元件K2Y0，属于（）A 字元件B 位元件 C字，位混合元件 D 组合元件65.元件X,Y,M,T,C,K2M0中，字，位混合元件有（）A 2B 3C 4D 566.元件X,Y,M,C,T,K2Y10中，字，位混合元件有（）A 2B 3C 4D 567.元件X,Y,D,C,V,Z中，字元件有（）A 2B 3C 4D 568.指令MOV(P)中,P表示（）A 32位B 16位C 脉冲执行D 连续执行69.指令（D）MOV中,D表示（）A 32位B 16位C 脉冲执行D 连续执行70.功能号FNC00，表示的助记符为（）A CALLB CJC SRETD IRET71.数据存储器D可处理的数据范围为（）A -32767～32767B -32768～32767C -32768～32768D -32767～3276872.32位数据寄存器D0，可处理的数据范围为（）A -2147483648～2147483647B -2147483648～2147483648C -2147483647～2147483647D -2147483647～214748364873.变址寄存器V，2，组合在一起使用时表示（）A 16位B 32位C 64位D 8位74. 如图示：若X1=1，则下列结果中正确的是（）A Y3、Y1线圈得电B Y0、Y3线圈得电C Y2、Y3线圈得电D Y2、Y1线圈得电75．模拟量输入模块FX2N-4AD中，模拟量采集信号通道关闭的是（）A BFM=H0000B BFM=H1212C BFM=H1111D BFM=H333376．模拟量输入模块FX2N-4AD中，其识别码为（）A 2010B 3010C 2100D 310078. 在模拟量输入模块FX2N-4AD中，其四个输入通道，可采集的信号，下面四个选项中错误的是（）A -10V～+10VB 0V～+20VC +4MA～+20MAD -20MA～+20MA79．读取模拟量输入模块FX2N-4AD中的数据时，要使用下面的（）指令。

PLC填空题简答题

填空题1．按用途分类，低压电器分为（控制电器）、（主令电器）、（保护电器）、（配电电器）和（执行电器）。

2．按执行机能分类，低压电器分为（有触点）电器和（无触点）电器。

3．按工作原理分类，低压电器分为（电磁式电器）和（非电量控制电器）。

4．电磁机构由（吸引线圈）、（铁心）、（衔铁）等几部分组成。

5．电磁式电器分（直流）和（交流）两大类，都利用（电磁铁）的原理制成的。

8．接触器主要由（电磁系统）、（触点系统）、和（灭弧装置）组成。

9．（直流）接触器不会产生涡流和磁滞损耗，所以不发热。

10．继电器是一种根据（外界输入）信号来控制电路通断的自动切换电器。

11．继电器和接触器相比用于切换（小电流）的控制电路和保护电路，故继电器没有（灭弧）装置，也无（主辅）触点之分。

12．速度继电器主要用于笼型异步电动机的（反接）制动控制。

13．接近开关又称做（无触点）行程开关。

14．熔断器主要由（熔体）和（安装熔体的熔管）组成。

15．断路器主要由（触点）、（灭弧系统）和（脱扣器）组成。

16．常用的短路保护电器是（熔断器）和（自动空气断路器）。

17．常用的过载保护电器是（热继电器）。

18．PLC的硬件是由（主机）、（I/O扩展模块）和各种外部设备组成。

19．PLC的软件系统由（系统程序）和（用户程序）组成。

20．PLC执行程序的过程分为（输入采样或输入处理）、（程序执行）和（输出刷新或输出处理）三个阶段。

9、PLC的每一个扫描过程分为三个阶段，分别是：输入采样阶段、程序执行阶段和输出刷新三个阶段。

9、PLC用户程序的完成分为输入处理、程序执行、输出处理三个阶段。

这三个阶段是采用循环扫描工作方式分时完成的。

21．通常一条PLC指令由（步序号）、（助记符）和（元件号）三部分组成。

22．PLC等效电路中的继电器并不是实际的继电器，为了将其与实际继电器区别，通常把它们称为（“软继电器”）。

6、PLC的输出指令OUT是对继电器的线圈进行驱动的指令，但它不能用于输入继电器。

关于PLC的填空题

1.PLC2.PLC运算后得出3.在反映器件逻辑关系的梯形图中并不出现。

4.PLC5.6.使用计数器C201作加法计数时，特殊辅助继电器M8201态。

7.使用一次MPS指令，而将原有的数据移8.梯形图中，9.10.11.当变址寄存器V=6时，位组合元件K2X2V的实际地址为12.存储器是PLC13.PLC14.PLC15.PLC16.PLC中某个元件被选中，代表这个元件的存储单元失去选中条件，代表这个元件的存储单元17.在有几个串联回路并联时，18.功能指令助记符前标记（D）符号，表示该指令是19.功能指令助记符后标记（P系列PLC编程元件分为两个部分，第二部分20.FX221.在可编程控制器内部主要用于开关量信息的传递、变换及逻辑处理的编程元22、PLC输入输出接点的连接方式有汇点方式和独立方式。

23、S7-200PLC中断优先级按从高到低的顺序是 b a c 。

a．I/O中断 b．通讯中断 c．定时中断24、将编程器内编写好的程序写入PLC时，PLC必须处在 STOP 模式。

（RUN，STOP）25、F1-40E是F1系列PLC的扩展单元（基本单元，扩展单元）。

26、输出指令不能用于输入映像寄存器。

27、PLC需要通过 PC/PPI 电缆与微机连接。

28、AIW0是S7-200 PLC的模拟输入寄存器，其长度是 16位。

29、LDI、AI、ONI等指令中的“I”表示直接功能，其执行时从实际输入点得到相关的状态值。

30、手持式编程器可以为PLC编写指令表方式的程序。

31、STEP 7 Micro是S7-200 PLC的编程软件，使用该软件的微机可以（可以，不可以）直接与PLC通讯，能（能，不能）进行PLC运行状态的在线监视。

32、定时器和记数器除了当前值以外，还有一位状态位，状态位在当前值大于等于预置值时为ON。

33、F1-40MR是F1系列PLC的基本单元（基本单元，扩展单元），40表示其具有 40个输入输出点。

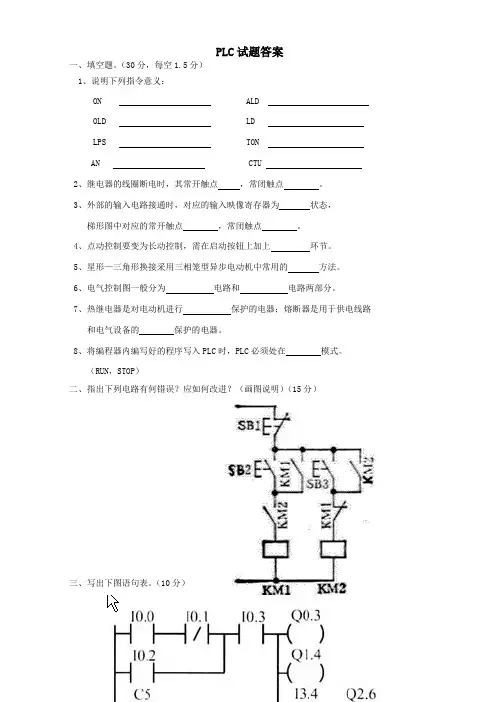

PLC考试试题答案3

PLC试题答案一、填空题。

（30分，每空1.5分）1、说明下列指令意义：ON ALD OLD LD LPS TON AN CTU2、继电器的线圈断电时，其常开触点，常闭触点。

3、外部的输入电路接通时，对应的输入映像寄存器为状态，梯形图中对应的常开触点，常闭触点。

4、点动控制要变为长动控制，需在启动按钮上加上环节。

5、星形—三角形换接采用三相笼型异步电动机中常用的方法。

6、电气控制图一般分为电路和电路两部分。

7、热继电器是对电动机进行保护的电器；熔断器是用于供电线路和电气设备的保护的电器。

8、将编程器内编写好的程序写入PLC时，PLC必须处在模式。

（RUN，STOP）二、指出下列电路有何错误？应如何改进？（画图说明）（15分）三、写出下图语句表。

（10分）四、简答题（15分）试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC控制，还需要中间继电器吗？五、设计控制一台电动机长动和点动的电气控制电路。

（主电路6分，控制电路9分，共15分）要求：1．有启动和停止及点动按钮；2．有短路和过载保护。

请画出主电路和控制电路。

六、试用PLC来实现第五题的控制。

（共15分）要求1。

画出I/O分配图；2。

画出梯形图或写出语句表。

（I/O分配图5分，画出梯形图或写出语句表 10分PLC试题答案一、填空题。

（30分，每空1.5分）1、说明下列指令意义：ON 并联的常闭触点 ALD电路块的串联指令OLD 电路块的并联指令LD 装载指令LPS入栈指令 TON通电延时定时器指令AN串联的常闭触点 CTU加计数器指令2、继电器的线圈断电时，其常开触点断开，常闭触点闭合。

3、外部的输入电路接通时，对应的输入映像寄存器为1状态，梯形图中对应的常开触点接通，常闭触点断开。

4、点动控制要变为长动控制，需在启动按钮上加上自锁环节。

5、星形—三角形换接的采用是三相笼型异步电动机中常用的起动方法。

6、电气控制图一般分为论主电路和控制电路两部分。

plc习题及答案

plc习题及答案⼀、填空题1、PLC的运算和控制中⼼是（ CPU ）。

2、PLC中使⽤的存储器类型有（只读存储器ROM）和（随机存储器RAM ）两种。

3、PLC中输⼊接⼝电路的类型有（直流型）和（交流型）两种。

4、PLC的输⼊电路采⽤（光电耦合）隔离⽅式。

5、PLC中输出接⼝电路的类型有（继电器输出）、（双向经闸管输出）和（晶体管输出）三种。

6、CPU224型PLC本机I/O点数为（ 14 ）/（ 10 ）。

7、通常把内部存储器⼜称为（中间继电器）。

8、特殊存储器的作⽤是⽤于（存储系统的特殊信息）。

9、定时器的三种类型分别是（⽆记忆通电延时）、（有记忆通电延时）和（断电延时）。

10、计数器的三种类型分别是（增计数器）、（减计数器）和（增减计数器）。

11、有条件结束指令的梯形图格式为12、字节移位指令的最⼤移位位数为（ 8位）。

13、双字循环移位指令的最⼤移位位数为（ 32位）。

14、整数的加法指令的梯形图操作码是（ ADD-I ）；整数的减法指令的梯形图操作码是（ SUB-I ）。

15、段译码指令的语句表指令形式是( SEG IN，OUT )。

16、中断允许指令的操作码是（ ENI ），中断禁⽌指令的操作码是（ DISI ）。

中断程序标号指令的操作码是（ INT ）。

17、S7-200系列PLC的中断事件包括三⼤类，它们分别是（通讯⼝中断）、（ I／O中断）和（时基中断）。

18、定时器中断由1ms延时定时器（ T32 ）和（ T96 ）产⽣。

19、模拟量输⼊模块的作⽤是（将传感器输出的标准模拟量信号转换为PLC内部的数字量信号）。

20、模拟量输出模块的作⽤是（将PLC内部的数字量信号转换为标准的模拟量输出信号）。

21、EM231模拟量输⼊模块电流输⼊范围是（ 0～20mA ）。

22、EM231模拟量输⼊模块的输⼊类型为（差分输⼊型）。

23、EM231热电阻模块可以连接（ 3 ）种类型的热电阻。

24、模拟量输出模块按其位置顺序寻址（ AQW0、AQW2、AQW4等）。

PLC填空题

PLC填空题1.可编程控制器具有监控功能，它是指plc能监视系统各部分的，对系统中出现的异常情况进行报警和记录，甚至自动终止运行；也可以用于在线调整和修改程序中的设定值或强制置i/o口状态。

运行状态和进程；定时器和计数器2.可编程控制器的运动控制功能是通过和位置模块控制机械运动系统。

高速计数模块；多轴控制3.可编程控制器的过程控制是通过plc的智能实现对温度、压力、速度、流量等物理量进行参数的控制。

pid控制模块；闭环4.PLC的状态控制功能是PLC的逻辑操作。

与否；开关量5.可编程控制器的定时、计数功能是指利用实现对某种操作的定时与计数控制。

用于取代中的时间继电器和计数继电器。

定时器和计数器；继电器控制系统6.可编程控制器的数据处理功能是指进行数据的、数据比较、、数值转换、算术运算和逻辑运算以及编码或译码操作。

传送；数据位移7.可编程控制器的分步控制功能是控制过程。

只有在上一道工序的加工完成后，才能控制下一道工序。

更换硬件。

多道加工工序；步进控制器8.PLC通信网络控制是指通过PLC与PLC之间的连接，在一台计算机与多台PLC之间进行集中管理和分散控制，实现数据交换，从而完成大型系统的复杂控制。

计算机分布式控制网络9.plc的输入方式有两种，一种是(也称为开关量或接点输入)，另一种是(也称为电平输入)。

后者要经过模拟/数字变换部件才能进入plc。

数字输入；模拟输入10.plc的输入部件均带有光电耦合电路，其目的是把plc与外部电路隔离开来，以提高plc的。

为了与现场信号连接，输入部件上设有输入接线端子排。

为了滤除信号的噪声和便于plc内部对信号的处理，输入部件内部还有、电平转换、信号锁存电路。

抗干扰能力；滤波11.PLC的输出部件还具有输出状态锁存、电平转换和接线板。

还有许多类型的输出组件或模块可供选择。

陈列输出接线12.plc编辑程序检查程序中每条语句是否有，若有则修改。

这项工作在上进行。

语法错误；编程器13.PLC采用的工作模式可分为内部处理、通信处理和用户程序处理。

plc考试试题及参考答案

2N
系列的可编程把握器，其中48为输入输
出总点数，24个输入点，24个输出点，M表示根本单位，R表示继电器输出型
2、PLC由哪几局部组成？
答：可编程把握器由硬件和软件两局部组成。
硬件包括中心处理单元、存储器、输入/输出单元、编程装置、电源以及其他外部设备。
软件由系统程序和用户程序组成。
3、〔D〕MOV〔P〕指令中，D、P的含义是什么？答：D表示处理32位数据
4、FX PLC只有两条步进指令，它们是STL、RET。
2N
5、定时器T1的设定值是K600，表示延时60秒。
6、如图示：假设闭合X1，则Y3、Y2、Y1、Y0中Y3、Y1亮。
7、如图示：假设YO～Y3均接灯泡，则当X10闭合时，则Y3、Y2、Y1、Y0中Y0亮。
8、PLC运行时，应当将其开关置RUN档〔RUN、STOP〕。
9、可编程序把握器的编程语言标准IEC1131-3标准具体说明白句法、语义和5种编程语言的表达方式，这5种编程语言分别为：指令表语言、梯形图语言、功能块图语言、构造文本语言、挨次功能图〔SFC〕语言。
二、简答题
1、说明FX—48MR型号的的意义，并说出它的输入输出点数
2N
答：说明该产品为三菱公司生产的FX
P表示脉冲执行型
4、M8002的功能是什么？通常用在何处？
答：M8002为初始化脉冲，即在PLC从STOP状态转到RUN状态的时刻导通一个扫描周期的时间。通常用在挨次把握设计方法的SFC图语言中，作为程序切换到初始步的转换条件。
5、PLC有哪些用途？
答：开关量规律把握、运动把握、过程把握、数据处理、通讯联网等
6、PLC工作过程分哪五个阶段？
答：分别为内部处理、通信效劳、输入采样、程序执行、输出刷

PLC填空题

1、工作在交流电压1200V或直流电压1500 V一下的电路中起通断、保护、控制或调节的电器产品叫低压电器。

2、电磁机构由线圈、铁芯和衔铁组成。

3、交流接触器的触点系统分为主触点和辅助触点，用来直接接通和分断交流主电路和控制电路。

4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，从而推动机构动作的一种保护电器，主要被用作电动机的长期过载保护。

5、熔断器主要由熔体、熔断管、填料及导电部件等组成。

6、各种低压断路器在结构上都有主触头及灭弧装置、各种脱扣器和操作机构等部分组成。

7、三相异步电动机常用的减压起动方式有：电路串电阻减压起动、自耦变压器、延边三角形降压起、星形三角形减压起动等。

8、PLC的基本结构由CPU 、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

9、PLC的软件又系统程序和硬件系统两大部分组成。

10、PLC常用的编程语言有：图形语言、梯形图、功能块图。

11、三相异步电机常用的制动方式有反接制动、能耗制动和电磁制动。

12、电路图中QS、FU、KM、SB分别表示、、、、电气的元件符号。

13、PLC采用的工作方式时。

14、电气控制系统中，短路保护用熔断器元件、过载保护用热继电器元件、过电流保护用断路器元件。

15、接触器按其主触头通过电流的种类，可分为交流触器和直流接触器。

16、速度继电器主要用作三相笼型异步电动机的反接制动控制。

17、可编程控制器是一种数字运算的电子系统，专为工业应用环境下应用而设计。

18、熔断器熔体允许长期通过1.2倍的额定电流，当通过的电流越大，熔体熔断的时间越短。

19、PLC输出端接线分为有源输出和无源输出两种。

20、PLC的输入/输出继电器采用8进制进行编号，其他所有软元件均采用10进制进行编号。

21、选择低压断路器时，额定电压或额定电流应大于或等于电路正常工作时的电压和电流。

22、行程开关也称限位开关，可将机械信号转化为电信号。

PLC电工习题填空题

填空题1．选择接触器时应从其工作条件出发，控制交流负载应选用__________；控制直流负载则选用__________。

2．接触器选用时，其主触点的额定工作电压应____或____负载电路的电压，主触点的额定工作电流应____或____负载电路的电流，吸引线圈的额定电压应与控制回路______。

3．中间继电器的作用是将一个输入信号变成______输出信号或将信号______。

4．试举出两种不频繁地手动接通和分断电路的开关电器：＿＿＿＿、＿＿＿＿。

5．试举出两种主令电器：____、________。

6．试举出组成继电器接触器控制电路的两种电器元件：＿＿＿、＿＿＿。

7．当电路正常工作时，熔断器熔体允许长期通过1.2倍的额定电流而不熔断。

当电路发生＿＿或＿＿＿＿时，熔体熔断切断电路。

8．熔断器熔体允许长期通过1.2倍的额定电流，当通过的＿＿越大，熔体熔断的＿＿越短。

9．凡是继电器感测元件得到动作信号后，其触头要____一段时间才动作的电器称为____继电器。

10．当接触器线圈得电时，使接触器＿＿＿＿闭合、＿＿＿＿断开。

11．热继电器是利用电流的______原理来工作的保护电器。

它在电路中主要用作三相异步电动机的________。

12．PLC输出继电器的触点与输出端子相连，输出端除了提供一对继电器常开触头用于接通负载以外，还可以提供＿＿＿常开和常闭触点供＿＿使用。

13．PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括＿＿＿＿、＿＿＿＿、＿＿＿＿三个阶段。

14．说明下列指令意义。

MOV RSTORB LDMPP RET15．PLC的输入/输出继电器采用（）制进行编号，其它所有软元件均采用制进行号。

16．如图示：若闭合X1，则Y3Y2Y1Y0中（）亮。

17．PLC的状态元件中（）用于初始状态。

18．电气控制图一般分为（）电路和（）电路两部分。

19、若X0闭合，X2闭合次数为10次，则（）亮，若闭合X3，则C0中的数为（），（）亮。

PLC试卷六套

试卷一答案一、填空题(每空格1分，共33分)1、热继电器是一种保护用继电器，主要用作三相电动机的过载保护和断相保护。

使用中发热元件应串联在主电路中，常闭触点应串联在控制电路中。

2、接触器主要由电磁系统、触点系统、和灭弧装置组成。

可用于频繁地接通或分断交直流主回路。

其符号分别是、和。

3、X62W 万能铣床中采用联锁环节有a 进给运动与主运动见间的顺序联锁 b 工作台六个方向间的联锁、c 长工作台与圆工作台间的连锁。

4、PLC 处于正常运行时，不断地重复扫描过程.其扫描过程分为输入采样、程序执行和输出刷新三个阶段。

5、PLC 的三种输出方式是：继电器输出、晶体管输出、晶闸管输出。

6、三相异步电动机调速依据是n=(1—s)60f1/p ，调速方法有：变级调速、变频调速、变转差率调速.7、通电延时间继电器的线圈和触点符号分别是：。

8、Y-D 减压起动适用于 D 接法的电动机，起动时先把定子绕组接成 Y 接法，经一定时间再把定子绕组改接成 D 接法。

其起动电压为额定电压的 31，起动电流为全压起动时的 1/3 ，起动转矩为全压起动时的 1/3 。

二、单择题(每题2分,共20分）1、自动空气开关电磁脱扣器的保护作用是(B ）.A ．过载保护B 。

短路保护 C. 失压保护2．有专用变压器的场合，设P N 是直接起动额定功率，S N 是变压器额定功率(容量)，则电动机采用直接起动的条件是( B )。

本题得分本题得分A ． P N ≤ (10~20）％S NB 。

P N ≤ (20～30）% S NC . P N ≤ （30～40)％ S N 3．控制电动机反接制动的电器应是（ C ）.A ．电流继电器 B. 时间继电器 C. 速度继电器 4、按下复合按钮或接触器线圈通电时，其触点动作顺序是（A ）。

A ．常闭触点先断开 B. 常开触点先闭合 C 。

两者同时动作 5、X62W 万能铣床主轴采用变速冲动的目的是（A )。

PLC课后练习题(含答案)

PLC课后练习题（含答案）一、填空题1．低压电器中具有短路保护、过载保护及失压欠压保护的电器是。

2．顺序控制功能图编程有：单序列编程、编程及编程等三种方式。

3．说明下列指令意义：A ，LDN ，OLD 。

4. 三相异步电动机最常用的降压起动方式有：减压起动、减压起动、自耦变压器减压起动等。

5．按钮开关是具有的一种控制开关。

6．低压电器中具有短路保护、过载保护及失压欠压保护的电器是。

7．接触器有主辅触点，其主触点接电路，辅助触点接电路。

8．三相笼型异步电动机常用的降压启动方式有、、和。

9．可编程控制器其主体由、、、电源部件及编程器等组件构成。

10、PLC的工作方式为，其工作过程分为、和三个阶段。

11、顺序控制功能图三要素：、以及。

12．机床电气控制线路一般由电源电路、、和辅助电路四大部分组成。

13．低压电器中具有短路保护、过载保护及失压欠压保护的电器是。

14．电动机的变速方法有：、及等方法。

15．可编程控制器其主体由、、电源部件及编程器等组件构成。

16．PLC的主要性能指标有以下几个方面：、、和、编程指令的种类和条数、内部器件的种类和数量等。

17．可编程控制器的扫描过程分为、、等三个阶段。

18. PLC的软件由系统程序和两大部分组成。

19.PLC常用的编程语言有：、指令表（STL）、顺序功能流程图。

二、判断题（）1.能耗制动结束后可以不切除直流电源以保持长时间的制动效果。

（）2.热继电器能代替熔断器使用。

（）3.三相鼠笼式异步电动机Y-△降压启动时启动电流是直接启动电流的 1/3 倍，此方法只能用于定子绕组采用△ 接法的电动机（）4.中间继电器主要在电路中起信号传递与转换作用。

（）5. 复合按钮带有常开触头和常闭触头，手指按下按钮帽，先断开常闭触头，再闭合常开触头。

（）6.PLC的输出继电器的线圈只能由程序驱动。

（）7. PLC输入采样阶段的任务是:将所有输入设备的当前状态保存到（输入映像寄存器）中（）8. 熔断器主要作为电路的短路保护元件。

plc填空题

1.S7-200系列PLC跳转指令的操作码是JMP，跳转标号指令的操作码是LBL 。

2.S7-200系列PLC的定时器和记数器除了当前值以外，还有一位状态位，状态位在当前值大于或等于预置值时为ON。

3.S7-200系列PLC常闭触点接母线指令的语句表格式为LDN bit 。

4.PLC一般_能__（能，不能）为外部传感器提供24V直流电源。

7.行程开关也称限位开关，可将机械位移信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。

8.选择低压断路器时，额定电压或额定电流应不小于电路正常工作时的电压和电流。

9.按钮常用于控制电路，绿色表示起动。

10.按钮常用于控制电路，红色表示停止。

12.电气原理图一般分为主电路和辅助电路两部分画出。

14.电气控制系统图主要分为电气原理图、电器元件布置图、电气安装接线图三类。

16.三相异步电动机常用的电气制动方法有能耗制动和反接制动。

18.接触器的额定电压是指主触头上的额定电压。

19.三相异步电动机常用的电气起动方法有全压起动和降压启动20.接触器按主触头通过电流的种类，分为直流、交流两种。

21.接触器的额定电压指主触头的额定电压。

22.热继电器是利用电流的热效应原理来工作的电器。

23.反接制动的主要优点是.制动迅速。

24.电气原理图中线路连接点用黑点标出。

25.电器触头的形式有点接触、线接触、面接触三种。

26.接触器的触头按控制电路分.主触头和辅助触头两种。

27.接触器的额定通断能力是指主触头在规定条件下可靠接通和分断的电流值。

28.热继电器主要对电机进行过载保护。

29.熔断器主要作短路保护。

30.熔断器保护电路时与电路串联。

31.启动按钮松开后，接触器线圈通过自身辅助常开触头仍能保持通电状态的现象叫自锁。

32两个接触器各以一个辅助常闭触头接入对方的接触器线圈控制支路，当一个接触器工作，另一个就不可能工作，这样的控制环节称为.互锁。

33.PLC存储器包括系统存储器和.用户存储器。

plc部分复习题及答案

1. S7-200型PLC的定时器包括（）（）（）三种类型。

2. S7-200系列PLC的（）与（）两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。

3. PLC由两种操作模式，即和。

4. 在PLC运行的第一个扫描周期为ON的特殊存储器位是（）。

5. CPU224系列PLC共有（）个高速计数器，其中只有1种工作模式的是（）和（）。

6. PLC的输入模块一般使用（）来隔离内部电路和外部电路。

7. PLC的输出接口类型有( ) 、( )与( ）。

8. EM235模拟量模块最多可连接（）个模拟量输入信号。

9. PLC的运算和控制中心是。

10. S7-200系列PLC的串行通信口可以由用户程序来控制，这种由用户程序控制的通信方式称为（）。

11. 如果系统负载变化频繁，则最好选用型输出的PLC。

12. 对于系统输出的变化不是很频繁，建议优先选用型输出模块。

13. 在第一个扫描周期接通可用于初始化子程序的特殊存储器位是（）。

14. 中断程序标号指令的语句表指令的格式INT，n，其中n指的是（）。

15. （）可以输出一串占空比为50%的脉冲，用户可以控制脉冲的周期和个数，（）可以输出一串占空比可调的脉冲，用户可以脉冲的周期和脉宽。

16. 定时器中断由1ms延时定时器和产生。

17. 定时器T32分辨率（）ms，采用（）方式刷新。

18. 顺序控制继电器指令包括三个指令。

19. 子程序可以嵌套，嵌套深度最多为层。

20. PLC运行时总是ON的特殊存储器位是（）。

21. 用来计数比CPU扫描速率还要快的事件的是（）。

22. 其常开触点（），常闭触点（）。

复位输入电路(R)（）时计数器被复位，复位后其常闭触点（），当前值为（）。

23. S7-200CPU的中断源大致可分为：，，。

24. 可编程序控制器主要由（）、（）、（）、（）组成。

25. VD200是S7-200 PLC的（）存储器，其长度是（）位。

PLC题库答案

5、手持式编程器可以为PLC编写语句表方式的程序.6、PLC一般能（能，不能）为外部传感器提供24V直流电源。

7、PLC的输出接口类型有继电器，晶闸管与场效应晶体管。

8、PLC的软件系统可分为系统程序和用户程序两大部分.10、PLC采用_循环扫描_工作方式，其过程可分为五个阶段：_自诊断检查__，通信处理，输入采样,_执行用户程序_和_输出改写_，称为一个扫描周期。

11、将编程器内编写的程序写入PLC时，PLC必须处在_STOP_模式。

二、简答题1、在复杂的电气控制中，采用PLC控制与传统的继电器控制有哪些优越性?2、什么是可编程控制器?它的特点是什么？3、PLC控制系统与传统的继电器控制系统有何区别？4、PLC数字量输出接口按输出开关器件的种类不同,有哪几种类型？它们各有什么特点？5、简述PLC的扫描工作过程。

6、为什么PLC中软继电器的触点可无数次使用？7、PLC按I/O点数和结构形式可分为几类？8、PLC执行程序是以循环扫描方式进行的,请问每一扫描过程分为哪几个阶段？三、判断题1、PLC的输入电路均采用光电耦合隔离方式。

（×)2、CPU224型PLC本机I/O点数为14/10.(√）3、PLC的周期性循环扫描方式不会产生输入/输出滞后时间。

(×)4、间接寻址是通过地址指针来存取存储器中的数据。

（√ )5、存储器AI、AQ只能使用字寻址方式来存取信息。

( √ )四、选择题1、世界上第1台PLC诞生于（D）A.、日本松下公司，1970年;B、德国西门子公司，1969年;C、美国通用公司，1968年；D、美国数字设备公司，1969年。

2、下列不属于PLC硬件系统组成的是（A)A、用户程序B、输入输出接口C、中央处理单元D、通讯接口3、CPU226型PLC本机I/O点数为（C)A、14/10B、8/16C、24/16D、14/164、S7—200系列可编程序控制器的直流电源输入范围是( C)A、24—220V ACB、220-380V ACC、DC24VD、86-26420V AC5、S7—200系列继电器输出的可编程序控制器,一个继电器输出点的最大通过电流是（D )A、1AB、0。

完整版PLC试题库

PLC试题—、填空题（每空1分，共20分）1•第一台可编程控制器是____________ 年产生于美国，简称 ____________ 。

答案：1969, PLC。

2•可编程序控制器属于 _____________ 控制方式，其控制功能是通过存放在存储器内的程序来实现硬件控制的 ___________ 。

答案：存储程序、软件化。

3•可编程序控制器是一种 _________________ 的电子系统，专为在 ______________ 下应用而设计。

答案：数字运算操作、工业环境。

4. ______________________________ PLC的主要特点： _____________ 、 _________________ 、、________________________________________ 。

答案：PLC软件简单易学、使用和维护方便、运行稳定可靠、设计施工周期短。

5. ______________________________ FX ON -40MR的输入点数有 ___________________________ ，输出点数有___________________________________ , MR指的是________ 。

答案：24点、16点、基本单元继电器输出。

6. _______________________ PLC工作方式有和两挡。

答案：RUN、STOP。

7. ___________________________________________ FX ON -40MR采用的通信电缆是___ 。

该电缆用于________________________________________________________ 和 _____________________ 的通信。

答案：RS-422电缆、PLC、计算机。

& PLC是一种主用于工业自动化控制的计算机，主要由___________ 、 ____________ 、_____________ 、__________ 、 _____________ 等组成。

PLC填空题.doc

1.交流接触器主要由触头系统、电磁系统和灭弧系统组成。

为了减小铁心的振动和噪音，在铁心上加入短路环。

2.欠电流继电器在正常工作电流流过线圈时，衔铁是吸合状态，而当流过线圈的电流小于整定电流时衔铁释放。

3.三相闸刀开关垂直安装时，电源端应在上方，负载端应在下方。

1. 4.复合按钮的复位顺序为：常开按钮先断开，常闭按钮后闭合。

5.根据工作电压的高低，电器分为低压电器和高压电器。

6.频敏变阻器的等效阻抗随频率的减小而减小。

7.PLC的工作方式为周期循环扫描，其工作过程分为输入采样、程序执行和输出刷新三个阶段。

8.数据寄存器D存放 16位二进制的数据，其中最高位为符位，当最高位为1时为负数，为0时为正数。

9.FP系列PLC的输入和输出继电器采用十六进制编号，其它内部继电器为十六进制编号。

10.速度继电器常用以接受转速信号，当电动机的转子转速上升到120 r/min以上时触头动作；下降到100 r/min以下时触点复位。

11.在FP系列PLC中，EV是经过值寄存器。

12.FP系列PLC在功能指令中，R900为自诊断错误标志，R9007为操作标志，R9013为初始闭合继电器。

1、触点系统的结构形式有桥式触点指形触点。

2、工作在交流电压吸引线圈V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。

3、交流接触器的触点系统分为主触点和辅助触点，用来直接接通和分断交流主电路和控制电路。

4、热继电器有多种结构形式，最常用的是双金属片结构，即由两种不同膨胀系数的金属片用机械碾压而成，一端固定，另一端为自由端。

5、熔断器主要作为电路的短路保护元件。

6 、三相笼型异步电动机的制动方法一般采用机械制动和电气制动，其中电气制动方法有：反接制动、能耗制动、再生制动等。

7、电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。

8、PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

大学PLC试题

P L C习题一、填空题1．PLC主要由、、和组成。

2．若梯形图中输出Q的线圈“断电”，对应的输出映像寄存器为状态，在修改输出阶段后，继电器输出模块中对应的硬件继电器的线圈，其常开触点，外部负载_________。

3．若加计数器的计数输入电路（CU）、复位输入电路（R）、计数器的当前值加1。

当前值大于等于设定值（PV）时，其常开触点，常闭触点，复位输入电路时，计数器被复位，复位后其常开触点，常闭触点，当前值等于。

4．S7-200型PLC的定时器包括、、三种类型。

5．在PLC运行的第一个扫描周期为ON的特殊存储器位是。

6．PLC中输入接口电路的类型有和两种。

7．EM231模拟量输入模块的输入类型为。

8．S7-200型PLC的指令系统有、、三种形式。

9．S7-200系列PLC的串行通信口可以由用户程序来控制，这种由用户程序控制的通信方式称为___________________。

10．中断程序标号指令的语句表指令的格式INT，n，其中n指的是。

11．继电器的线圈“断电”时，其常开触点，常闭触点。

12．接通延时定时器（TON）的输入（IN）电路时复位，复位后其常开触点，常闭触点，当前值等于。

13．输出指令（=）不能用于过程映像寄存器。

14．S7-200系列PLC的与两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。

15．S7-200系列PLC共有高速计数器，其中只有1种工作模式的是。

16．I/O总点数是指和的数量之和。

17．PLC的输出接口类型有、、。

18．EM231模拟量输入模块最多可连接________个模拟量输入信号。

19．在第一个扫描周期接通可用于初始化子程序的特殊存储器位。

20．I／O口中断事件包含中断、中断和中断三类。

21．外部的输入电路接通时，对应的输入映像寄存器为状态，梯形图中对应的常开触点，常闭触点。

22．接通延时定时器（TON）的输入（IN）电路时开始定时，当前值大于等于设定值时其定时器位变为，其常开触点，常闭触点。
