Ut803中文接口软件说明

电脑接口软件操作指导(UT803)硬件与软件要求：UT803所配的软件要求486以上的电脑；有一组空余的串行口；屏幕区域为600*800象素或更高的显示,；8M以上的内存;电脑自带CD-ROM或可以通过网络使用CD-ROM；WINDOWS95或以上操作系统。

硬件安装：UT803支持RS-232红外传输和USB转RS-232红外传输线，请选择相应的硬件连接线并连到UT803背后相应的接口中,同时将连线的另一端与电脑的串行口或USB正确连接即可。

软件安装：电脑能够正常的运行WINDOWS95或以上操作系统后，可按以下方法安装连机软件(COM口和USB 两种连接接口软件安装相同,USB接口还需要安装转换驱动)：1、将本机所提供的光盘放入电脑的CD-ROM中；2、从桌面打开"我的电脑"双击"光盘("X")"<X:为电脑光盘所对应的盘符号>然后选择双击"UT803"目录，3、按图一中的步骤双击Setup.EXE,后，电脑开始进行软件安装，4、软件安装完成，用户可在"开始"－"程序"中找到"UT803 Interface Program"，USB接口驱动程序安装:1. 先将仪器的USB接口和计算机的USB接口用USB通讯电缆连接好。

出现下图：图一2.点击下一步：图二3.再点击下一步：图三4.将附带光盘放入光驱，并点击图选择，再点击下一步：图四5.计算机搜索新的驱动程序，完成后出现下图：图五6.点击下一步：图六7.点击完成。

图七8.点击是。

9.系统重起后,自动检测安装.图八USB驱动程序安装完毕。

USB连接COM口确定：将仪表的USB接口和计算机的USB接口用USB通信电缆连接并安装完驱动程序后.1.右键点击我的电脑,左键点击属性.图九2.左键点击设备管理器,在点击端口,USB口和COM相对应如图所示.图十3.使用软件时选择相应COM即可连接使用.接口软件操作：软件正确安装，同时确认万用表与电脑连接好以后，现在就可以运行电脑接口连接软件了，用户按下"开始"－"程序"-"UT803 Interface Program"中的"UT803"，程序开始运行, 见图八;在开始连接电脑与万用表之前，请先在菜单上按下"COM Setup",选择相应的串行口, 共有串行口1.2.3.4可以选择（USB连接的时COM口选择办法请参考“USB连接COM口确定”）设置串口好以后,按住万用表上的"Connect"按钮,使万用表进入连机状态,电脑开始接收并记录数据. 现将软件中将会出现的按钮一一介绍，见图十一到图二十，并将重点介绍软件中的图形操作。

万用表的使用方法并总结

万用表的使用方法并总结嘿！说起万用表，这可是在电子电路领域中超级实用的工具呀！首先呢，咱们来聊聊万用表到底是啥。

哎呀呀，简单说，万用表就是能测量多种电学参数的仪器。

那接下来，咱就讲讲怎么使用这宝贝！第一步，要先选择合适的测量功能和量程。

比如说，测电压的时候，得搞清楚是交流还是直流，然后选对相应的量程挡位。

这一步可重要啦，要是选错了量程，那数据可能就不准，甚至还可能损坏万用表呢！再说说测量电阻。

测量电阻之前，一定要先将电路断电呀！然后，把表笔接在电阻两端。

这时候，要注意读数的准确性。

测量电流也有讲究。

测直流电流，要注意表笔的正负极别接反了，不然读数可就乱套啦！在使用万用表的过程中，还有一些注意事项。

比如说，测量时手不能碰到表笔的金属部分，不然会影响测量结果。

哎呀呀，还有呢，不能在测量过程中换挡，这样容易损坏万用表的内部元件。

总结一下哈，万用表是个非常实用的工具，但使用的时候一定要小心谨慎。

选对功能和量程，注意测量的细节和注意事项，才能让它发挥最大的作用，为我们的电路测量提供准确的数据。

哇！使用万用表，就像是驾驭一辆精密的小车，每一个操作都要精准无误。

只有这样，我们才能在电子世界中畅行无阻，解决各种电路问题。

再深入点说，熟练掌握万用表的使用方法，对于电子爱好者、工程师来说，那可是必备的技能呀！它能帮助我们快速定位电路故障，优化电路设计。

比如说，在维修家用电器的时候，通过万用表的测量，我们可以迅速找出故障点，是某个电阻坏了，还是电容漏电了？在电子电路的设计和开发中，万用表更是不可或缺。

我们可以用它来检测各个元件的参数是否符合设计要求，从而保证整个电路的性能和稳定性。

哎呀呀，总之，万用表虽然看起来小巧，但它的作用可大着呢！只要我们用心去学习和掌握它的使用方法，就能在电子领域中如鱼得水，解决一个又一个的难题！怎么样，朋友们，是不是对万用表的使用方法有了更清晰的认识啦？。

万用表的使用方法详细介绍精品文档7页

万用表的使用方法详细介绍万用表是电子制作中必备的测试工具。

它具有测量电流、电压和电阻等多种功能。

本文将介绍万用表的结构和使用万用表的方法。

一、观察和了解万用表的结构。

万用表种类很多，外形各异，但基本结构和使用方法是相同的。

常用万用表的结构和外形见彩页附图。

万用表面板上王要有表头和选择开关。

还有欧姆档调零旋钮和表笔插孔。

下面介绍各部分的作用：（一）表头万用表的表头是灵敏电流计。

表头上的表盘印有多种符号，刻度线和数值（如图3-4（B））。

符号A一V一Ω表示这只电表是可以测量电流、电压和电阻的多用表。

表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。

符号“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。

刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。

表头上还设有机械零位调整旋钮，用以校正指针在左端指零位。

（二）选择开关万用表的选择开关是一个多档位的旋转开关。

用来选择测量项目和量程。

（如图3一4（B））。

一般的万用表测量项目包括：“mA”；直流电流、“V”：直流电压、“V”：交流电压、“Ω”：电阻。

每个测量项目又划分为几个不同的量程以供选择。

（三）表笔和表笔插孔表笔分为红、黑二只。

使用时应将红色表笔插入标有“＋”号的插孔，黑色表笔插入标有“－”号的插孔。

二、万用表的使用方法（一）万用表使用前，应做到：1．万用表水平放置。

2．应检查表针是否停在表盘左端的零位。

如有偏离，可用小螺丝刀轻轻转动表头上的机械零位调整旋钮，使表针指零。

3．将表笔按上面要求插入表笔插孔。

4．将选择开关旋到相应的项目和量程上。

就可以使用了。

（二）万用表使用后，应做到：1．拔出表笔。

2．将选择开关旋至“OFF”档，若无此档，应旋至交流电压最大量程档，如“又1000V”档。

3．若长期不用，应将表内电池取出，以防电池电解液渗漏而腐蚀内部电路。

用万用表测量电压和电流在电子制作中，常常用万用表测量电路中的电压和电流。

数字万能表的使用方法

数字万能表的使用方法 Revised as of 23 November 2020数字万能表的使用方法一、电压的测量二、1、的测量，如电池、随身听电源等。

首先将黑表笔插进“com”孔，红表笔插进“V Ω ”。

把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示档，“V～”表示档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。

数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量工业电器。

三、如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

2、的测量。

表笔插孔与的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。

无正负之分，测量方法跟前面相同。

3、无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。

4、二、电流的测量5、1、直流电流的测量。

先将黑表笔插入“COM”孔。

若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。

调整好后，就可以测量了。

将万用表串进电路中，保持稳定，即可读数。

若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

6、2、的测量。

测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中上云霄”－－报废！7、三、8、将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手，但不要把手同时两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。

读数时，要保持表笔和电阻有良好的接触；注意单位：在“200”档时单位是“Ω”，在“”到“200K“档时单位为“KΩ”，“2M”以上的单位是“MΩ”。

数字万用表的使用

电阻≤70Ω时，机内蜂鸣器响，显示电阻近似值，单位为千欧。
3
如果显示器只显示‘1’，表示开路。
4
导通检查
测量方法
01
03
02
将待测电容接入仪表中，待稳定后，直接从显示屏上读取读数。
04
电容测量
测量方法
数字万用表使用注意事项
使用时应先根据被测“量”的大小选择适当的量程，然后才进行测量。若事先不知道被测“量”的大小，应先将量程旋到最大档，接入被测量后，再根据读数逐步减少量程，直到合适量程为止，切勿用低的电压（或电流）档去测高电压（或电流），否则将会损坏电表。
直流电压挡
数字万用量程开关
交流电压挡
数字万用量程开关
直流电流挡
它可以测量0至10安的直流电流（A=）分2mA、20mA、200mA、10A四挡；挡的数字是指最大能测量的电流值（量程），测量时不能超过此值。
数字万用量程开关
它可以测量0－10安的交流电流（A~）分2mA、200mA、10A三挡；挡的数字是指最大能测量的电流值（量程），测量时不能超过此值。
使用200Ω档时，先将表笔短接，显示表笔线的电阻值，实验中应减去这一电阻值，得到的才是实际被测值。
被测电路不能带电，电容电荷要放尽。
对于大于1MΩ或更高的电阻，要几秒钟后读数才能稳定，这是正常现象。
被测阻值超出量程时或开路时，显示‘1’。
电阻测量
测量方法
输入电压高于1000V时，显示电压值是可能的，但有可能损坏仪表。
数字万用表液晶显示屏
MS8200型
测量电阻时注意，用大量程测小电阻会出现“000”，无阻值；用小量程测大电阻会出现“1”无穷大。
数字万用表液晶显示屏

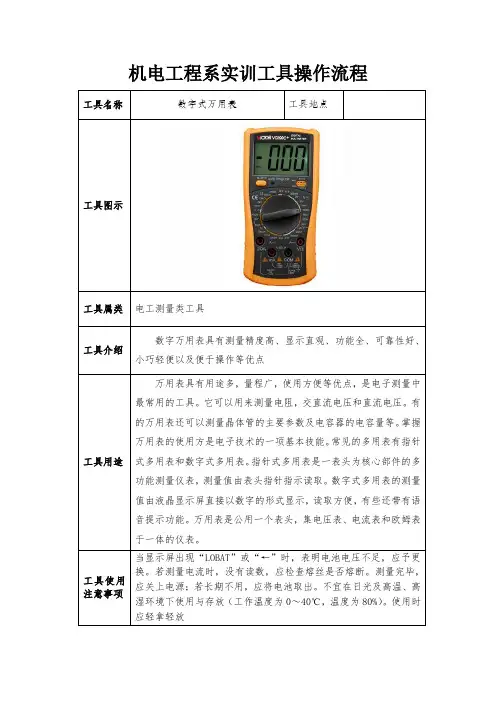

数字式万用表使用方法

机电工程系实训工具操作流程工具名称数字式万用表工具地点
工具图示
工具属类电工测量类工具
工具介绍
数字万用表具有测量精度高、显示直观、功能全、可靠性好、小巧轻便以及便于操作等优点
工具用途
万用表具有用途多，量程广，使用方便等优点，是电子测量中最常用的工具。

它可以用来测量电阻，交直流电压和直流电压。

有的万用表还可以测量晶体管的主要参数及电容器的电容量等。

掌握万用表的使用方是电子技术的一项基本技能。

常见的多用表有指针式多用表和数字式多用表。

指针式多用表是一表头为核心部件的多功能测量仪表，测量值由表头指针指示读取。

数字式多用表的测量值由液晶显示屏直接以数字的形式显示，读取方便，有些还带有语音提示功能。

万用表是公用一个表头，集电压表、电流表和欧姆表于一体的仪表。

工具使用注意事项当显示屏出现“LOBAT”或“←”时，表明电池电压不足，应予更换。

若测量电流时，没有读数，应检查熔丝是否熔断。

测量完毕，应关上电源；若长期不用，应将电池取出。

不宜在日光及高温、高湿环境下使用与存放（工作温度为0～40℃，温度为80%）。

使用时应轻拿轻放
工具操作、使用标准流程
1、数字式
万用表测
电压
2、数字式
万用表
“测通”
3、数字式
万用表测
电阻。

数字万用表UT803说明书
