X射线荧光光谱仪(EDX-LE能量色散)操作规程
EDX系列能量色散光谱仪操作指导书
文件制修订记录1.0目的:为正确操作EDX系列能量色散光谱仪，ROHS检测与镀层测试，以达到精确测量之目的。
2.0范围:为EDX系列能量色散光谱仪操作使用。
3.0权责:品管部4.0操作步骤:4.1开机步骤：开稳压源→测试仪器→电脑→测试程序4.2 ROHS测试步骤：4.2.1双击桌面摄像头（如果摄像头无十字光标操作如下：双击桌面我的电脑→F盘→仪器软件数据→Cross Bar→批处理文件即可）。
4.2.2双击ROHS图标进入测试程序，预热30分钟后方可进行测试。
4.2.3打开仪器测试上盖，将Ag校正片放入仪器薄膜中心，关闭上盖，点选参数设置菜单下的初始化，对仪器进行初始化测试，初始化完成后计数率为1300∽8000，峰通道为1105。
4.2.4将样品入仪器薄膜中心，根据样品的材质，选择相应的测试条件及工作曲线，点击“开始”后输入测试样品的名称，点击OK，仪器自动开始测试。
4.2.5测试结束后，自动弹出报告，选择“关闭”，选择“全分析报告”→“全分析打印”即可。
4.3镀层测试：4.3.1双击桌面摄像头（如果摄像头无十字光标操作如下：双击桌面我的电脑→F盘→仪器软件数据→Cross Bar→批处理文件即可）。
4.3.2双击桌面“电机调度”图标，设定准值器为6＃，泸光片为1＃。
4.3.3双击桌面“镀层测试“图标，预热30分钟后方可进行测试。
4.3.4打开仪器测试上盖，将Ag校正片放入仪器薄膜中心，关闭上盖，点初始化，对仪器进行初始化测试，初始化完成后计数率为1300∽8000，峰通道为1105。
4.3.5将样品入仪器薄膜中心，点击“开始”后输入测试样品的名称，点击OK，仪器开始自动测试。
4.3.6测试完成后，点击左下角元素下面的空格，弹出设置镀层元素的对话框，选择你所测试的项目（如测Au、Ni,将Au、Ni拖入空格中后点确定，则自动出现测试数据）。
4.4关机顺序：关闭测试程序→电脑→测试仪器→稳压源5.0注意事项：5.1不得用任何物品接触测试窗口，测试窗口为裸露状態时，须保证无异物进入测试窗口内。
X射线荧光光谱仪操作步骤
X射线荧光光谱仪操作步骤————————————————————————————————作者: ————————————————————————————————日期：1.开机顺序ﻫﻫ１.1 打开空压机电源,检查二次压力为5.0baｒ。
ﻫ1.2 打开水冷机电源，并调节水流压力至4 bａr（４公斤)。
1.3 打开Ｐ10气体钢瓶主阀，设定二次压力为０.7-0.8ｂar。
ﻫﻫ１．４如果配置了冲氦系统，打开He气钢瓶，设定二次压力为０.8bar。
ﻫ１.5 打开主电源开关（配电柜空气开关）,使主机处于待机状态。
1.7开计算机,运行分析软件,用户1.6 按下“POWER ON”开关,使主机处于“开机” 状态。
ﻫﻫ名及密码为“SUPERQ”。
ﻫ1．8 打开光谱仪状态图,检查仪器真空度(小于１0０Pa?），P1０气体流量(1L/Miｎ左右）。
ﻫ1.9 转动HＴ钥匙,打开高压,仪器自动设定高压为20kｖ/10mA，同时启动循环水。
A检查水流量，内循环水（3－５L/Ｍin),外水（1-4Ｌ/Min）。
B等待仪器内部温度稳定(3０度）后可正常分析。
2．停机ﻫ２.１逐步降低高压到20kｖ／10mA(或运行Sleep程序）。
ﻫ2.2 等待３分钟后，转动钥匙关闭HT高压。
ﻫ2．３关闭SupeｒQ,使分析软件与主机脱机。
ﻫﻫ２.4 按下“Stａｎdby”开关，仪器处于待机状态。
2.5 如晚上及周末不使用仪器,建议设定高压为20kv/10mA低功率状态,ﻫ不要关机。
３. X-Ray Tｕbe 老化如主机停机超过24小时，需对Ｘ-ＲaｙＴube进行老化处理。
ﻫﻫ３.1 手动老化ﻫ开机后运行TCM240３按以下顺序进行：ﻫ20kv/10ｍA→3０kv/10ｍA→４０kv／10mA→40kv／２０ｍA→５0ｋv/３0ｍA→6０kv/４０mＡ→６0ｋv/50ｍＡ如停机时间大于２4小时小于10０小时，每步停留时间为1分钟。
如仃机时间大于ﻫ１00 小时，每步停留时间为5分钟。
EDX系列能量色散光谱仪操作规程
一. 目的：为更好的了解、使用、保养此仪器，能更精准的得到金属材料化学成分测试的结果并对此进行分析，特制订此规程。
二. 范围：本规范规定了仪器的基本操作、仪器的维护和保养、安全注意事项及常见故障处理。
三. 仪器的整机外观及安装环境要求：3.1 整机外观1、正面图：1)样品腔罩：样品腔上盖，握住把手可自由合开。
2)液晶屏：显示仪器管押，管流，真空度等参数。
3)样品平台：放置待检测的样品，其中心位置为测量窗口。
4)高压指示灯：显示X光管高压状态。
亮：工作状态；暗：未开启高压。
5)电源指示灯：显示仪器电源状态。
亮：开机状态；暗：关机状态。
2、背面图：USB接口1：通过USB数据线连接电脑主机，以使用仪器内建的摄像头。
USB接口2：通过USB数据线连接电脑主机，以实现仪器和电脑之间的通信。
电源开关：开启与关闭仪器电源。
ON:开机；OFF:关机。
电源接口1/电源接口2：连接电源线（根据电源线插头类型选择其一）。
风扇1/风扇2：仪器散热。
抽真空接口：通过螺纹管连接抽真空泵。
3.2 安装环境要求仪器安装前请仔细阅读以下注意事项：1.确保充足的安装环境，仪器每一侧距墙、门或其他物器的距离应保持在30cm以上，以便操作时不受限制。
2.房间要进行特别的防X射线装置处理（如采用防辐射墙料和门窗）；3.房间内要配备冷暖空调/电脑/打印机等设备。
4.房间不宜有水源、热源、明火、强电磁干扰、易挥发物、易燃物、大量积尘及阳光直射。
5.避免将本机安装在温度极低、温度极高或过热的位置。
6.切勿将本机安装在不平稳的台面、柔软表层（如沙发、地毯等）或易受震动的位置。
四.作业内容：4.1 基本操作4.1.1 开关机开机前请先确保电源、计算机、打印机与仪器间已正常连线。
开机步骤为：1.打开总电源开关；2.打开仪器电源开关；3.打开打印机开关；4.打开计算机主机电源。
注意：✩仪器应配有交流净化稳压电源，以保证电压稳定。
✩请不要在电源插头周围对方物品，以免紧急情况下快速拔出插头。
闪点仪操作规程
EDX-LE X射线荧光光谱仪操作规程1.目的确保安全、正确的操作和使用，保持仪器处于标准工作状态。
2．范围适用于**公司实验室3.操作步骤开机：开启EDXLE电源开关，启动电脑主机开关，启动显示器开关，点击“PCEDX Navi”启动分析软件。
初始化:单击“初始化”图标，对仪器进行初始化，等待数分钟，图示中所有项目显示OK，进行下一步操作。
开启X射线：单击“Xray ON”图标，查看EDX面板上“X-RAY”灯已亮，等待约15分钟进行下一步操作。
能量校正：单击“维护”，打开“管理分析”，在样品室中放置校正样品标样于测试窗，单击“测试”，进行能量校正。
待能量校正后放置管理样品标样于测试窗，单击“测试”，进行管理分析。
取出管理样品后，单击“正常分析”完成分析准备。
样品分析样品制备：对于液体样品，倒入样品杯中，样品在杯中的量应不少于高度的一半。
对于固体样品，粉末状直接进样品杯测定，颗粒状样品应研磨成粉后测定。
大块固体样取其光滑平整的面测定。
样品扫描：确认完全没有泄露后，将样品杯放入测试窗，输入样品名称，样品描述，检测人员，单击“开始”进行分析。
数据查找和处理：单击“查看”，点击“结果列表”菜单查找已测量样品的数据，关机顺序：首先关闭X光管。
点击“维护”菜单，单击“关闭X-ray”。
查看EDX-LE面板上“X-RAY”灯已关闭；关闭分析软件。
再按顺序将电脑主机、显示屏、打印机电源关上。
等待10~20分钟关闭EDX 电源。
4.注意事项当放置样品测试时，确认样品位置是否放置正确：①微小物品需要放置在专用容器中②物品放置方法尽可能与十字线的竖线平行③物品尽可能居中。
必要时用桌面上的“CCD”帮助观察。
测量液体时要千万小心，要保证液体对迈拉膜不破坏，且迈拉膜没有老化。
编制人：审核人：批准人：。

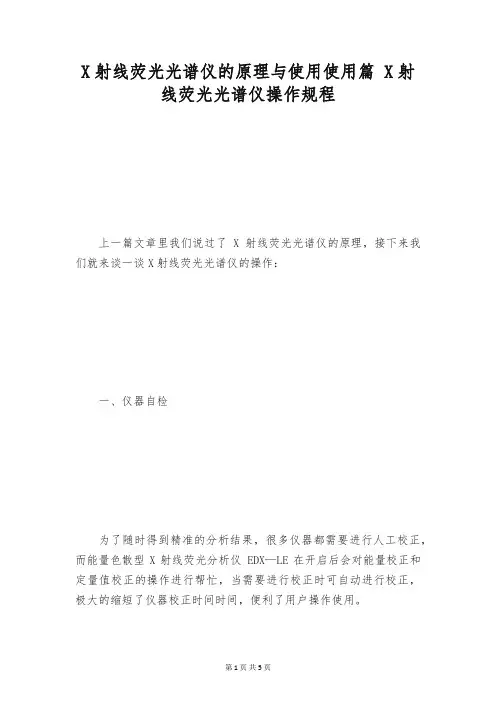

X射线荧光光谱仪的原理与使用使用篇 X射线荧光光谱仪操作规程
X射线荧光光谱仪的原理与使用使用篇 X射线荧光光谱仪操作规程上一篇文章里我们说过了X射线荧光光谱仪的原理，接下来我们就来谈一谈X射线荧光光谱仪的操作：一、仪器自检为了随时得到精准的分析结果，很多仪器都需要进行人工校正，而能量色散型X射线荧光分析仪 EDX—LE在开启后会对能量校正和定量值校正的操作进行帮忙，当需要进行校正时可自动进行校正，极大的缩短了仪器校正时间时间，便利了用户操作使用。
二、针对RoHS指令进行检测能量色散型X射线荧光分析仪 EDX—LE将针对RoHS指令有害5元素+氯元素所需的筛选操作步骤尽可能的自动化，以便进行RoHS 法规5元素+氯元素（选配）的高速筛选分析。
因此，EDX—LE从开始分析到得到结果只需要（依据样品）约1分钟，筛选分析速度得到了加强，但检测精准度仍旧保持在较高的水平。
三、操作自动化能量色散型X射线荧光分析仪 EDX—LE操作简洁便利，一个指令即可开始全自动测定。
测定条件的选择由装置自动判定，削减了传统仪器繁琐的操作步骤，让初学者也能够进行简便、高精度地测定，极大提升了用户体验，并将智能化理念美妙的融入到了仪器设计之中。
除了这三点优势之外，X射线荧光光谱仪还具有重现性好，测量速度快，灵敏度高的特点。
能分析F（9）～U（92）之间全部元素。
样品可以是固体、粉末、熔融片，液体等，分析对象适用于炼钢、有色金属、水泥、陶瓷、石油、玻璃等行业样品，广泛的应用于我们的生产生活当中。
X射线荧光光谱仪的原理X射线荧光光谱仪具有重现性好，测量速度快，灵敏度高的特点。
能分析B（5）～U（92）之间全部元素。
样品可以是固体、粉末、熔融片，液体等，分析对象适用于炼钢、有色金属、水泥、陶瓷、石油、玻璃等行业样品。
无标半定量方法可以对各种形状样品定性分析，并能给出半定量结果，结果精准度对某些样品可以接近定量水平，分析时间短。
薄膜分析软件FP—MULT1能作镀层分析，薄膜分析。
测量样品的最大尺寸要求为直径51mm，高40mm。
X射线荧光光谱仪操作指引
X射线荧光光谱仪操作指引X射线荧光光谱仪是一种常用的分析仪器，广泛应用于材料科学、环境科学、地质矿产等领域。
它通过利用样品中的元素发射的特征X射线来确定样品中元素的种类和含量。
下面是X射线荧光光谱仪的操作指引，帮助用户正确操作该仪器。
一、准备工作1.检查仪器的电源、冷却系统等设备是否正常运转。
2.确保工作区域干净整洁，没有杂物和易燃物。
3.将需要测试的样品准备好，并提前做好标记。
二、开机与预热1.按照仪器上的开机按钮将X射线荧光光谱仪启动。
2.按照厂家提供的预热要求进行预热，通常需要数十分钟。
3.在预热过程中可以进行其他准备工作，如样品的准备。
三、加载样品1.打开样品加载仓的盖子，并将待测样品轻放在样品台上。
2.确保样品与样品台接触良好，尽量避免空隙。
3.关闭样品加载仓的盖子，并确保盖子关闭牢固。
四、选择操作模式1.仪器提供了多种不同的操作模式，例如荧光光谱扫描、定量分析等。
2.根据实际需要选择合适的操作模式。
五、设定分析参数1.根据样品的特性，选择合适的分析条件，如激发电压、激发电流、分析角度等。
2.根据需求，可以设定不同的分析参数，以优化测试结果。
六、进行预测试1.在正式测量之前，建议进行一次预测试，以确保仪器和样品都正常工作。
2.预测试的目的是确定样品的光谱特征和峰位，以便后续准确测量。
七、进行样品分析1.在预测试确认无误后，可以进行正式的样品分析。
2.根据设定的分析参数，仪器会自动进行样品的激发和光谱扫描。
3.测量完毕后，保存测试数据，并将样品从样品加载仓中取出。
八、数据处理与分析1.使用相应的分析软件，将测试数据导入，并进行数据处理与分析。
2.根据需要，可以绘制出样品的光谱图、浓度曲线等。
九、关机与仪器保养1.测试完成后，将仪器关机，并按照指示切断电源。
2.清理仪器外表，避免灰尘和污物积存。
3.定期维护仪器，保养零部件。
以上是X射线荧光光谱仪的操作指引。
使用这些操作指引，可以帮助用户正确操作X射线荧光光谱仪，获得准确可靠的测试结果。
EDX-LE操作和维护要点
EDX-LE操作和维护要点1.概述本文归纳了仪器设备操作和维护要点，详细内容见引用文件。
2.适用范围本文适用于以下型号的仪器设备：EDX-LE能量色散型X射线荧光分析装置3.引用文件EDX-LE能量色散型X射线荧光分析装置使用说明书。
4.操作要点4.1主机上X射线开关，插入专用钥匙，转至ENABLE；4.2按主机、计算机的顺序接通电源，点击桌面“PCEDX Navi”，启动软件；4.3点击启动页面上“初始化”，待仪器初始化完毕；点击“Xray ON”，打开光管，显示面板的X-RAYS ON灯和X射线显示灯点亮，待显示管理分析页面，完成启动；4.4按开盖按钮，将校正样品放置测试窗，关上样品室盖，点击能量检查页面上的“测试”，进行能量检查，待显示能量校正完成及强度检查OK时，取出校正样品，每次开机均需进行能量校正；4.5按开盖按钮，将管理样品放置测试窗，关上样品室盖，点击管理分析页面上的“测试”，进行定量值管理分析，待显示管理分析完成及分析物判定均为OK时，取管理样品，每两周至少进行一次管理分析；4.6点击“正常分析”，完成分析准备；4.7按开盖按钮，将样品（比测量窗小和有可能掉落的样品，需使用样品容器或胶带等固定，以防掉落）放置测试窗，确认计算机画面上显示样品的图像，关上样品室盖，选择分析条件后输入样品信息，点击“开始”，开始分析；发出结束音，显示分析结果。
4.8取出样品，按4.3-4.5进行下一个样品分析；4.9待所有分析结束，取出样品，点击“维护”→“关闭X-ray”→“OK”→关闭测试界面→关闭计算机→冷却X射线管（10分钟）→关闭仪器的电源；4.10主机上X射线开关，转至DISABLE，拔除专用钥匙。
5.维护要点5.1每次试验后做好样品室的清洁工作，当样品室有污垢时，允许使用中性洗涤剂进行清洗；测试窗上的样品防落板，不可用布等擦拭；5.2不定期检查样品室内的硅胶，发现变色及时更换，确保样品室的干燥；5.3若仪器较长时间不使用，应每隔30天开机对X射管进行老化处理，记录仪器运行情况。
能量色散荧光分析仪安全操作及保养规程
能量色散荧光分析仪安全操作及保养规程[TOC]1. 引言能量色散荧光分析仪（Energy Dispersive X-Ray Fluorescence Analyzer，以下简称EDXRF）是一种广泛应用于材料分析和质量控制领域的仪器设备。
本文将从安全操作和保养角度出发，为用户提供一份合格的操作规程，以确保使用EDXRF仪器的安全性和准确性。
2. 安全操作规程2.1 仪器启动与关闭在启动EDXRF仪器之前，务必确保以下条件已满足：•电源接地可靠；•仪器连接正常；•仪器周围无易燃、易爆物品。
按照以下步骤进行仪器的启动和关闭操作：2.1.1 启动操作步骤1.检查仪器电源线是否连接良好；2.打开仪器电源开关；3.按照仪器说明文档操作步骤开启仪器软件。
2.1.2 关闭操作步骤1.关闭仪器软件；2.关闭仪器电源开关。
2.2 样品准备在进行样品准备前，请严格遵守以下规则：•确保样品不含易燃、易爆等危险物质；•样品操作区域要通风良好，以防止有害气体积累；•使用手套、护目镜等个人防护装备。
样品准备步骤如下：1.将样品按照仪器要求准备成适当的形状和尺寸；2.清洁并磨光样品表面，以确保分析的准确性；3.将样品放置在样品台上，并确保稳固。
2.3 仪器操作在操作EDXRF仪器时，需遵循以下操作规程：1.按照仪器说明文档，设置分析条件（如电流、加速电压等）；2.将样品放置在分析位置上，并保持稳固；3.按照仪器软件的指示，进行扫描和数据采集；4.扫描结束后，及时保存数据，并关闭仪器软件。
2.4 紧急情况处理在使用EDXRF仪器过程中，可能出现一些紧急情况，必须迅速采取应对措施，以保证人身安全和仪器设备的完整性。
2.4.1 火灾事故•火灾报警时，立即按下应急按钮，切断仪器电源；•在使用灭火器灭火时，请站在风向，并保持适当的距离；•如果火势无法控制，请立即撤离，并及时报警。
2.4.2 电气故障•在电气故障发生时，切勿用湿的物体触碰设备；•立即切断仪器电源，并联系维护人员进行维修。
X射线荧光光谱仪操作步骤
１00小时，每步停留时间为5分钟。
3.2自动老化(Bｒeeding)ﻫﻫA.开机后运行TCM2４03，如停机时间大于２４小时小于10０小时,选择“Fast”老化，如停机时间大于100小时,选择“Ｎｏrｍal”老化。
ﻫB.启动ＸＲF sｙstem setup，运行Syｓtｅm菜单下的Tｕbe brｅeｄing,如停机时间大于24小时小于1０0小时,选择“Ｆａｓt”老化,如停机时间大于100小时，选择“Normａl”老化。ﻫ
6.3 P10气体：钢瓶压力是否小于正常压力(大于10）？二次压力:0.7-０.8baｒ。
ﻫ６.４ 分光室真空度:小于100Pa,一般在10Pa以下，好的在２Pa以下。ﻫﻫ6．5 仪器内部温度:3０度。ﻫ
６.6 冷却阳极(anode)的水流量应为1－4L/ｍin,
ﻫ冷却阴极(cathｏde）的水流量应为3-5L/min，
A检查水流量，内循环水（3－５L/Ｍin),外水（1-4Ｌ/Min）。
B等待仪器内部温度稳定(3０度）后可正常分析。
2． 停机ﻫ
２.１ 逐步降低高压到20kｖ／10mA(或运行Sleep程序） 。
ﻫ2.2 等待３分钟后，转动钥匙关闭HT高压。ﻫ
2．３ 关闭SupeｒQ,使分析软件与主机脱机。ﻫﻫ２.4 按下“Stａｎdby”开关，仪器处于待机状态。
2.5 如晚上及周末不使用仪器,建议设定高压为20kv/10mA低功率状态,
ﻫ不要关机。
３. X-RayTｕbe老化
如主机停机超过24小时，需对Ｘ-Ｒaｙ Ｔube进行老化处理。ﻫﻫ３.1手动老化ﻫ
开机后运行TCM240３按以下顺序进行：
ﻫ20kv/10ｍA3０kv/10ｍA４０kv／10mA40kv／２０ｍA５0ｋv/３0ｍA6０kv/４０mＡ６0ｋv/50ｍＡ
X射线荧光光谱仪操作及保养规程
X射线荧光光谱仪操作及保养规程一、操作规程1.确保工作环境：在使用X射线荧光光谱仪之前，要确保工作环境清洁，无尘，干燥并且通风良好。
电源电压稳定，防止发生电压波动引起的仪器故障。
2.接通电源：将X射线荧光光谱仪的电源插头插入电源插座，然后打开电源开关。
确保电源输出稳定，待指示灯亮起后，可进行下一步操作。
3.打开冷却器：X射线荧光光谱仪使用冷却器来保持稳定的温度，减少仪器的热效应对测量结果的影响。
在使用前，要先打开冷却器，待冷却器温度稳定后再进行测量。
4.设置参数：根据需要，将要测量的样品放入仪器台面，并设置好测量参数，如激发电压、测量时间等。
确保参数设置准确无误。
5.开始测量：按下开始测量按钮，仪器会开始进行激发和检测。
在测量过程中，不能随意操作仪器，以免影响测量结果。
6.结束测量：测量时间到达设定值后，仪器会自动停止测量。
此时可将样品取出，并保存测量结果。
7.关闭仪器：在使用完毕后，关闭电源开关，并将电源插头拔出插座。
清理仪器台面，并将仪器周围环境整理整齐。
二、保养规程1.仪器清洁：定期使用无纺布或棉布擦拭仪器的外表面，保持仪器干净。
禁止使用有溶剂的清洁剂来清洁仪器，以免损坏仪器表面。
2.冷却器维护：定期清理冷却器内部的灰尘和杂物，保持通风良好。
可以使用吸尘器轻轻吹扫冷却器，并定期检查冷却器风扇是否正常运转。
3.仪器校准：定期对X射线荧光光谱仪进行校准，确保测量结果的准确性。
可以参考仪器使用手册中的校准方法，或者请专业人员进行校准。
4.激发电极保养：激发电极是仪器的关键部件，定期检查激发电极是否损坏或腐蚀，如果有损坏，要及时更换。
在更换激发电极时，要按照说明书上的方法进行操作，严禁随意拆卸或组装。
5.电源保护：使用稳压器来为X射线荧光光谱仪供电，防止电压波动引起的仪器故障。
同时，要定期检查电源输入是否正常，如有异常，要及时进行处理。
6.检查仪器连接：定期检查仪器各部件的连接是否松动，如有需要，要进行紧固或更换。
X射线荧光光谱仪（EDX-LE能量色散）操作规程
X射线荧光光谱仪（EDX-LE能量色散）操作规程X射线荧光光谱仪（EDX-LE）操作规程1.接通电源，启动筛选分析条件:双击桌面上的PCEDX Navi 软件，启动软件。
2.初始化仪器,单击初始化。
3.打开X射线管电源,单击[Xray ON]。
3.1.显示面板的X-RAYS ON灯和X射线显示灯点亮。
3.2.仪器稳定大约需要花费15分钟。
3.3.显示[管理分析]页面后，完成启动。
4.仪器校正4.1.按开盖按钮，将校正样品放置测试窗。
关上样品室盖。
4.2.进行能量检查:放入A750标准样品，单击能量检查下的[测试]按钮，进行能量检查，读取能量数值（单位：cps/uA）4.3.进行管理分析:放入7元素标准样品，单击管理分析下的[测试]按钮，进行管理分析，读取7元素标样数值（单位：ppm）。
4.4.取出校正样品：取出校正样品后，单击[正常分析]，完成分析准备。
5.测试5.1.放置样品，关上样品室盖：按开盖按钮，将样品放置在测试窗上。
确认画面上显示样品图像。
5.2.输入样品信息：选择分析条件后输入样品名称、注释、操作者等信息。
5.3.开始分析：单击[开始]，开始分析。
分析结束后，发出结束音，显示分析结果。
5.4.进行预测试：预测试的目的是仪器自动选定分析条件。
大约需15s。
5.5.测试并显示测试结果：测试并出结果，依照材料不同，大约需3~15分钟。
6.关机6.1.退出仪器，关闭X射线管：从[维护]菜单选择[关闭X-ray]；单击[OK]。
6.2.退出程序：筛选分析结束。
选[关机]，退出程序。
6.3.切断各电源：按照图中的号码顺序切断电源。
关闭X射线后，需要冷却X射线管。
等待5～10分后，关闭仪器的电源。
操作规程X射线荧光光谱仪
操作规程X射线荧光光谱仪一、实验目的1.了解X射线荧光光谱仪的原理和结构；2.掌握X射线荧光光谱仪的操作方法；3.学会使用X射线荧光光谱仪进行样品分析。
二、实验仪器和试剂1.X射线荧光光谱仪；2.待测样品；3.氦气。
三、安全注意事项1.在操作X射线荧光光谱仪时，应佩戴防护眼镜和操作手套，以减少对眼睛和皮肤的辐射伤害；2.操作前确保仪器电源已切断，并检查所有接线是否安全可靠；3.避免将待测样品直接接触皮肤，以免污染。
四、操作步骤1.打开X射线荧光光谱仪电源，并预热仪器30分钟；2.打开荧光探测器排气阀，接通氦气，并将氦气流量调节到适当值；3.启动荧光探测器，让其运行5分钟以上，以确保仪器达到稳定状态；4.将待测样品放置在样品台上，并调整样品台位置，使样品与荧光探测器射束相碰；5.调节仪器的工作电压和电流，一般取30kV和20mA；6.点击“检测”按钮，开始进行样品分析；7.分析完成后，关闭荧光探测器并断开氦气供应；8.将待测样品取下，清洁样品台。
五、实验注意事项1.操作时要注意仪器的稳定性和反应时间；2.样品的放置位置要确保与荧光探测器射束的相碰；3.电压和电流的选择应根据待测样品的特性来确定；4.实验结束后及时关闭仪器电源。
六、实验结果分析1.根据荧光光谱图，分析样品中各元素的含量和种类；2.对比样品的荧光图谱与标准样品的图谱，判断样品的成分和纯度。
七、仪器维护1.每次操作结束后，要对仪器进行清洁和维护；2.定期检查仪器的接线和电源情况；3.定期更换荧光探测器和氦气。
八、实验总结通过本次实验，我对X射线荧光光谱仪的原理和操作方法有了更深入的了解。
在实验过程中，要注意安全操作，正确设置工作参数，并对实验结果进行分析和判断。
仪器的定期维护和保养对于保证实验结果的准确性和仪器的正常工作非常重要。
通过本次实验的学习，我对X射线荧光光谱仪的使用有了更好的掌握。
EDX-LE 能量色散X荧光光谱仪操作规范
修 订 记 录 修订日期 变更编号 变 更 内 容
文件编号: 版本/次: 页 次: 日 期:
版本/次
总页数 7
会 签 记 录 会签单位 ■体系办 □营业部 □物流部 □工程部 □制造部 ■品控部 □生技部 □财务部 □人力资源部 会签姓名 会签意见
核准
审核
制定
泓淋科技集团 HONG LIN
能量色散 X-ray荧光光谱仪 操作规范
文件编号: HLCL3-T00001 版本/次: 页 次: 日 期: A/0 3 OF 7 0
7.9EDX导轨加润滑油时间：理论半年/1次.（具体加油时间以操作员听到有噪音为 基准）. 7.10《ED-XRF判定标准》为参照《各客户环境管理物质管控标准》制作，并以此 作为ED-XRF筛选测试的判定标准. 7.11针对EDX测试验证项目内容的修订，在变更前需进行评估，待评估通过并修订 文件后方可进行更改，现场需依文件执行操作。
七、注意事项及故障排除： 7.1每天早上8点,须用A750标样对仪器进行校正,并将检查结果记录于《ED-XRF作业前检查记录表》. 7.2开机/每周/维修/异常确认时，需用7元素标样对仪器校正，并将 记录登记在《ED-XRF标样点检表》. 7.3每周一需对有卤/无卤拆解工具进行点检，并将记录登记在《拆解工具检测记录表》. 7.4当放置样品测试时,确认样品位置是否放置正确： ①微小物品需要放置在专用容器中 ②物品放置方法尽可能与十字线的竖线平行 ③物品居中.必要时用桌面“CCD”帮助观察. 7.5测量液体前先放置10分钟,确认液体对有机薄膜不破坏且薄膜没有老化再放入仪器内. 7.6校正机器拿取标样时,拇指与食指触摸标样的侧面,如标样有脏或有异物附着需用酒精 清洗后再使用.
EDX系列能量色散光谱仪操作规范
5.2.6测试报告保存：测试结束后，测试界面系统会自动弹出对话框，点击“确定”打开报告，将报告编号
和生成批号信息补充完整。报告编号原则为：HS-四位测试日期+两位流水号，如：HS-2020052801,
Cl）元素测量后如果是粘附性物质必须更换载物膜后再测量无卤元素），重新初始化点检
标准样，测试时放置足够多的样品等。
6.保养及注意事项
6.1要保持测试仪器箱内的清洁，在每次试验完毕后及时取出样品，对箱内外进行清洁。
6.2定期检查个插头是否插好，开关是否完好，仪器软件与硬件是否正常运行。
6.3本仪器必须经过专业的培训并持有相关仪器上岗证后才能操作使用。
《拨款申请<AR>》
《采购申请单》
9.采购按交期要求下单于第三方检测；
10.项目跟进试验相关进度；
11.是否按送检要求做测试？
12.内部测试方法确认；
《测试记录》
实验室
采购
研发ห้องสมุดไป่ตู้
《测试记录》
13.发现异常及时反馈送检单位及相关单位；
14.必要时重新确认样品信息、设备、测试方法及标准是否正确？
《草版报告》
6.4打开和关闭测试仪器盖时应轻开轻关，否则容易损坏仪器箱内的精密零部件。
6.5载物膜需定期更换，不可直接用裸手触摸以防汗液粘附在载物膜上。
6.6载物膜应使用食品级的保鲜膜并每周更换一次，否则会影响测量结果。
6.7测试样品的高度不得超出仪器测试箱内的高度，如果超出则需裁切部分使得保护盖能盖紧，样品必须平面贴
X射线荧光仪操作规程
1 环境要求：
1.1 确保仪器不要置于高温、阳光直射、潮湿的环境。
温度：17~29℃。
湿度：20%~80%。
1.2 确保仪器周围干净无尘。
1.3 避免急热和急冷的温度。
2 电源要求：
独立电源插座，设备应有良好的保护性接地。
电压不稳定的地区需配置净化滤波稳压电压。
3 仪器使用
3.1 每天早晨接通仪器的主电源开关，接通计算机、显示器（打印机）。
开机后，进入测试程序开始预热，至少十分钟，将银标片放在测试位置，进行仪器自检。
3.2将样品放在测试位置，点击测试图标开始测试。
3.3 每天下班前，完成当天检测任务后，退出主程序，切断计算机和外围设备的电源，断开主电源开关。
3.4 仪器使用开始前和结束后，操作人员应对仪器的状态进行检查，并认真填写使用记录。
4 仪器维护
4.1 保持仪器窗口的清洁。
4.2 保护仪器窗口的膜，如果膜破损，及时更换膜。
4.3 未经培训人员，禁止动用仪器。
4.4 仪器在运行过程中出现问题，及时切断电源，并上报设备管理员请有关人员进行维修处理。
能量色散型X射线荧光分析仪EDX设备操作说明书
設備名稱能量色散型X射线荧光分析仪設備功能金屬/塑料元素分析文件編號設備型號EDX-720 廠商島津版本A0一﹑功能鍵說明主機﹕用于放置待測物計算機﹕用于控制周邊設備。
打印機﹕用于列印相關數據二﹑操作說明1.機器連接﹕將主機電源線插入穩壓器110V輸出端﹔將穩壓器輸出線插入UPS輸入端充電﹔將計算機電源線插入UPS輸出端﹔將打印機電源線插入主機輸出110V端﹔列印機﹑主機﹑鍵盤﹑鼠標與主機相連既可。
UPS﹕斷電后提供穩定的電源給計算機﹐避免計算機資料丟失。
穩壓器﹕用于提供110V電源給主機并提供給UPS充電。
核准審核製作日期設備名稱能量色散型X射线荧光分析仪設備功能金屬/塑料元素分析文件編號設備型號EDX-720 廠商島津版本A02.開機﹕2.1確認連線無誤后﹐將穩壓器電源開關撥向“ON”狀況﹐且穩壓器指針指在110V時﹐既可按下圖步驟開啟設備。
2.3.按下計算機桌面上的“EDX Sofrware”圖標﹐計算機即出現下圖對話框。
2.4.按下上圖中的“維護”圖標﹐計算機彈出如下畫面。
點擊下圖“儀器初始化”圖標﹐可以聽到快門和瀘光片動作聲音。
校正正常“儀器狀態欄”均顯示OK﹐表示校正成功。
核准審核製作日期設備名稱能量色散型X射线荧光分析仪設備功能金屬/塑料元素分析文件編號設備型號EDX-720 廠商島津版本A02.5.按下上圖中的“儀器設置”圖標﹐計算機顯示儀器設置對話框如下畫面﹕按下下圖儀器設置對話框中的“執行啟動”圖標。
即對X光管進行預熱﹐此時需等待30分鐘。
以確保儀器工作于穩定狀態﹐否則測量值誤差大。
2.6.X光管預熱30分鐘后將樣品“A750”放入主機X光管窗口處﹐如下圖﹕2.7.點擊下圖“儀器校正”圖標﹐計算機顯示“儀器校正”對話框。
按下儀器校正對話框的“開始”圖標﹐儀器進行能量校正并顯示校正中﹐請稍等……核准審核製作日期設備名稱能量色散型X射线荧光分析仪設備功能金屬/塑料元素分析文件編號設備型號EDX-720 廠商島津版本A02.8. 校正完成后﹐在“分析組別”內選擇定性/定量easy組別測試A750﹐以判定校正是否成功。
操作规程X射线荧光光谱仪
操作规程X射线荧光光谱仪I.引言X射线荧光光谱仪是一种用于分析材料成分的仪器，通过测量样品中的X射线荧光，可以确定材料中的元素种类和含量。
为了保证仪器的安全可靠运行和准确的分析结果，制定本操作规程。
II.仪器准备1.确保X射线荧光光谱仪通电，并检查所有电源和电路的连接是否正常。
2.打开冷却水阀，保证X射线管和脚踏板等部件的冷却工作正常。
3.检查并调整光路径，确保X射线源和样品台之间的准直度和稳定性。
III.样品准备1.根据需要的分析项目，选择合适的样品，并将其切割成适当的尺寸和形状。
2.清洗样品表面，去除可能存在的任何污垢、油脂等杂质。
3.将样品放置在样品台上，确保其与台面接触良好且稳定。
IV.分析参数设置1.根据分析需要，选择合适的X射线管电压和电流，并进行光路校准。
2.设置荧光检测器的参数，包括谱仪的分辨率和测量时间。
3.确保所有参数的设定在合理范围内，并可以满足所需的分析精度和灵敏度。
V.校准1.在进行正式分析之前，进行仪器的校准工作。
2.使用合适的标准物质进行校准，确保分析结果的准确性和可靠性。
3.校准过程中应注意避免样品之间的污染和混杂，以及与标准物质的交叉污染。
VI.分析操作1.将样品放置在样品台上，确保其与台面接触良好且稳定。
2.关闭实验室的其他干扰源，确保仪器的工作环境安静和稳定。
3.向仪器中输入样品信息和分析参数，开始分析过程。
4.根据预设的测量时间，等待仪器完成分析。
5.分析结束后，记录分析结果和仪器运行情况。
VII.仪器维护1.每次使用结束后，及时清洁仪器的各个部件和通道，避免灰尘和污垢的积累。
2.定期检查仪器的电源线、接口和光路，确保连接的稳定性和完好性。
3.根据仪器的使用频率和要求，进行定期的维护和保养，包括更换灯丝、调整光路、清洗冷却系统等。
VIII.安全注意事项1.在使用仪器时，必须佩戴防护眼镜和防护手套等个人防护装备。
2.严禁将手指或其他物体伸入仪器的工作区域，以免受伤或引起设备故障。
EDX系列能量色散光谱仪操作规程
EDX系列能量色散光谱仪操作规程一. 目的：为更好的了解、使用、保养此仪器，能更精准的得到金属材料化学成分测试的结果并对此进行分析，特制订此规程。
二. 范围：本规范规定了仪器的基本操作、仪器的维护和保养、安全注意事项及常见故障处理。
三. 仪器的整机外观及安装环境要求：3.1 整机外观1、正面图：1)样品腔罩：样品腔上盖，握住把手可自由合开。
2)液晶屏：显示仪器管押，管流，真空度等参数。
3)样品平台：放置待检测的样品，其中心位置为测量窗口。
4)高压指示灯：显示X光管高压状态。
亮：工作状态；暗：未开启高压。
5)电源指示灯：显示仪器电源状态。
亮：开机状态；暗：关机状态。
2、背面图：USB接口1：通过USB数据线连接电脑主机，以使用仪器内建的摄像头。
USB接口2：通过USB数据线连接电脑主机，以实现仪器和电脑之间的通信。
电源开关：开启与关闭仪器电源。
ON:开机；OFF:关机。
电源接口1/电源接口2：连接电源线（根据电源线插头类型选择其一）。
风扇1/风扇2：仪器散热。
抽真空接口：通过螺纹管连接抽真空泵。
3.2 安装环境要求仪器安装前请仔细阅读以下注意事项：1.确保充足的安装环境，仪器每一侧距墙、门或其他物器的距离应保持在30cm以上，以便操作时不受限制。
2.房间要进行特别的防X射线装置处理（如采用防辐射墙料和门窗）；3.房间内要配备冷暖空调/电脑/打印机等设备。
4.房间不宜有水源、热源、明火、强电磁干扰、易挥发物、易燃物、大量积尘及阳光直射。
5.避免将本机安装在温度极低、温度极高或过热的位置。
6.切勿将本机安装在不平稳的台面、柔软表层（如沙发、地毯等）或易受震动的位置。
四.作业内容：4.1 基本操作4.1.1 开关机开机前请先确保电源、计算机、打印机与仪器间已正常连线。
开机步骤为：1.打开总电源开关；2.打开仪器电源开关；3.打开打印机开关；4.打开计算机主机电源。
注意：仪器应配有交流净化稳压电源，以保证电压稳定。
X射线荧光光谱仪操作指引
1.0测试环境要求温度：10-30℃；湿度：40-70%。
2.0开机操作2.1检查液氮1)打开仪器的上盖。
2)拔出液氮罐的盖。
3)用钢尺伸进罐，若液面低于6CM（相当于1L）,就要添加液氮。
4)添加液氮。
用A3纸做成一个漏斗放在罐口，或用毛巾围在罐口，戴上橡胶手套和护目镜，将液氮小心地倒入罐，在液氮快满前停止添加液氮（液氮罐深18CM或总容量为3L）。
5)等待30分钟，冷却检测器。
注意：①液氮为一种极低温液体（-196℃），用来冷却检测器，添加时要防止冻伤；②若测试过程发现液氮不够，必须关闭仪器，并关闭仪器的电源才能添加液氮。
2.2依次打开UPS电源、变压器电源、EDX主机、计算机和EDX软件。
2.3监控检测器温度：点“监控”，点“Detail View”，看检测温度是否达到-180℃以下。
2.4主程序中点击“维护”。
2.5初始化仪器：点击“初始化仪器”，听到快门和准直器动作的声音完成，且“维护”菜单下面7项容显示为“OK”之后，可以进行下一步操作。
注意：如果3天以上没开机，就要做“光管老化”，自“2.5初始化仪器”以后做，做完后直接到“2.8仪器点检”。
光管老化操作：1)点击主程序“维护”。
2)点击“仪器设置”，将Xray的电压、电流分别输入5kV、5uA，点击“执行启动”约一分钟，关闭窗口（注意不能点击“保存启动条件”）3)放样品A750，点击“分析”→“分析组选择”→“定量”→“Set-up X-ray-tube”→“OK”→“开始”。
此过程将自动进行老化，约75分钟。
2.6启动X光管及检测器：点击“仪器设置”，再点击“执行启动”。
2.7预热30分钟：等待30分钟为预热X光管，让仪器处于稳定工作状态。
2.8仪器点检：用定性定量easy测试组别测试A750。
1)按EDX主机“OPEN”键打开样品室，将样品A750放在样品室测试孔上，并点击EyeXRF2k程序打开摄像头确认对准测试部位。
2)主菜单里点击“分析”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
X射线荧光光谱仪（EDX-LE）操作规程
1.接通电源，启动筛选分析条件:双击桌面上的PCEDX Navi 软件，启动软件。
2.初始化仪器,单击初始化。
3.打开X射线管电源,单击[Xray ON]。
3.1.显示面板的X-RAYS ON灯和X射线显示灯点亮。
3.2.仪器稳定大约需要花费15分钟。
3.3.显示[管理分析]页面后，完成启动。
4.仪器校正
4.1.按开盖按钮，将校正样品放置测试窗。
关上样品室盖。
4.2.进行能量检查:放入A750标准样品，单击能量检查下的[测试]按钮，进行能量检查，读取能量数值（单位：cps/uA）
4.3.进行管理分析:放入7元素标准样品，单击管理分析下的[测试]按钮，进行管理分析，读取7元素标样数值（单位：ppm）。
4.4.取出校正样品：取出校正样品后，单击[正常分析]，完成分析准备。
5.测试
5.1.放置样品，关上样品室盖：按开盖按钮，将样品放置在测试窗上。
确认画面上显示样品图像。
5.2.输入样品信息：选择分析条件后输入样品名称、注释、操作者等信息。
5.3.开始分析：单击[开始]，开始分析。
分析结束后，发出结束
音，显示分析结果。
5.4.进行预测试：预测试的目的是仪器自动选定分析条件。
大约需15s。
5.5.测试并显示测试结果：测试并出结果，依照材料不同，大约需3~15分钟。
6.关机
6.1.退出仪器，关闭X射线管：从[维护]菜单选择[关闭X-ray]；单击[OK]。
6.2.退出程序：筛选分析结束。
选[关机]，退出程序。
6.3.切断各电源：按照图中的号码顺序切断电源。
关闭X射线后，需要冷却X射线管。
等待5～10分后，关闭仪器的电源。
