直读光谱仪化学分析操作指导书
光谱分析仪操作指导书
岛津PDA直读光谱仪操作指导书1．取样和样品制备1.1 制备浇铸样应在试样下端三分之一处截取，得到直径30～35mm，高度小于30mm的样，试样的激发面用粒度24～60目的砂轮或砂纸磨平、抛光。
要求激发面平整、无气孔、夹杂和裂纹，抛纹清晰无交叉，不得触摸，以便封闭火花室保证激发正常。
试样的背面要除去氧化皮和污物，保持良好的导电性。
未经切割的试样，其表面必须去掉1mm的厚度。
1.2 棒材、线材样品要平直、分析端面平整或按特殊要求加工，使用小样夹具时试样正中心，样品分析面要和夹具底面在同一平面上，不得伸出或不到位。
1.3 标样、标准化样、控样、试样要在同一条件下磨抛，不得过热。
2．环境条件2.1允许工作温度：18～28℃，一小时内温度变化≤5℃。
2.2相对湿度： <70％RH（不解露）2.3接地阻抗： 30Ω以下（潮湿地区），10Ω以下（干燥地区）2.4 电源单相200／220／230／240V 50Hz 4KVA。
为避免电源对仪器的干扰需安装5K子交流稳压器（电源净化器）。
3.开机、关机顺序3.1合上电源闸，启动稳压器，待电压稳定到工作电压。
3.2将仪器侧面开关面板的黑色开关（MAIN）由“OFF”位置扳到“ON”的位置。
（每次后仪器应稳定4小时再开始试样的测量工作）3.3打开仪器侧面开关面板的三个白色开关。
3.4打开氩气阀门，将氩气的二级压力调整到0.3MPa。
3.5 按下真空泵开关。
3.6 依次打开WINKIT电源、显示器电源、打印机电源和计算机电源，进入WINDOWS操作3.7双击“PDA for Windows”图标，启动光谱仪分析软件。
3.8 打开光电倍增管负高压（单击光电倍增管负高压旁边的执行图标，使ON图标变成绿关机时单击光电倍增管负高压旁边的执行图标，使OFF图标变成绿色）。
3.9 真空度由‘空气’变成‘真空’（PDA-5500III除外）。
条件显示‘可以分析’。
3.10关机顺序和开机顺序相反。
炉前化验室直读光谱分析岗位标准化作业指导书
质量计量部炉前化验室直读光谱分析岗标准化作业指导书（一）岗位描述1光谱分析岗位是指依据国家标准，检测钢、铁中元素成分分析的作业岗位。
2光谱分析岗位要求：2.1经过上岗前的培训考核，获得质量计量部颁发的上岗证书。
2.2在规定的周期内进行分析试验，及时准确提供分析结果。
3 直读光谱分析岗位操作流程：准备工作—试样的验收及制备—试样的检测—试样的录入与传递—试样保存及调用（二）岗位职责1.执行质量、测量、能源、环境、安全体系相关规定并反馈信息。
2.熟知本岗位所涉及的能源、环境因素及控制措施③。
3.精心操作，合理使用能源、节约能源、杜绝能源浪费，控制污染物的产生。
（三）岗位主要安全注意事项1上下班及工作途中，遵守交通规则，火车道口、路口处要一慢二看三通过，时刻注意观察路上过往车辆及道路情况。
2 饮酒后严禁上岗。
身体健康状况异常及时向班组长反馈。
3 上岗人员要熟知本人安全生产责任制，熟悉本岗位危险因素、防范措施④及本岗位有关的习惯性违章违纪内容。
4 上岗人员要严格执行班组八项制度⑤：班组安全生产责任制、班组安全生产确认制度、班组安全生产联保互保制度、班组安全生产检查制度、班组安全生产培训教育制度、班组会议制度、交接班制度、班组安全生产奖惩制度。
5 正确使用和维护设备、工器具及个人防护用品。
6 制止他人违章作业，拒绝违章指挥，并越级报告；当人身安全受到威胁时，及时采取正当的紧急避险措施。
7 上下班及班中行走安全通道，严禁在包下等危险区域抄近道穿行。
8 严禁用湿手和带有油污的手套操作电器开关，禁止在电器操作台上放置盛有液体的器皿。
9 本区域配备的消防器材、一氧化碳检测仪器需进行交接班检查，并记录。
10 磨样时不许戴手套,要抓牢试样。
11 氩气瓶的防震胶圈和防震帽要齐全。
12 发送炮弹时，样盒必须拧紧，拿稳炮弹,小心轻放。
13 风动送样样盒到达后，不要马上取出样盒，等报警2秒后再开门。
报警灯亮时，禁止打开收发器门，防止机械伤害。
直读光谱仪操作规程
直读光谱仪操作规程《直读光谱仪操作规程》一、前言直读光谱仪是一种用于分析物质成分和结构的仪器，广泛应用于化学、生物、医药等领域。
为了保证光谱仪的正常运行，保护仪器和操作人员的安全，特制定本操作规程。
二、操作前准备1. 确保光谱仪处于水平稳定的工作台上，并且周围环境无干扰光源的存在。
2. 检查电源、气源和各个连接线是否牢固，并连接好。
3. 打开仪器电源，等待充分预热。
三、样品制备1. 样品应根据具体实验要求进行制备，确保样品制备符合光谱仪的测试范围，并尽量减少杂质和干扰物质的存在。
2. 将样品放置于光谱仪透射仓内，确保样品均匀分布并与光路方向垂直。
四、操作步骤1. 打开仪器软件，设置光谱仪测试参数，如波长范围、积分时间等。
2. 确认光路调节正确，光源和检测器处于良好工作状态。
3. 确认透射仓内样品处于正确位置，关闭透射仓门。
4. 点击开始测试，观察光谱曲线是否稳定，并记录数据。
5. 测试结束后，关闭仪器电源，清理样品残留物，保持仪器干净整洁。
五、注意事项1. 操作人员应穿戴实验服和防护眼镜，确保个人安全。
2. 在操作过程中谨防样品溅射和化学品飞溅，注意操作时的安全防范。
3. 使用化学试剂时，注意防火、防爆和防腐蚀，遵守化学品安全操作规程。
4. 操作结束后，关闭仪器电源，及时清理实验台面和周围环境，保持实验室整洁。
六、运行维护1. 每次使用后及时清洁和整理仪器，避免灰尘积累和机械部件损坏。
2. 定期检查光谱仪的关键部件，如光源、检测器等，保持其正常工作状态。
3. 遵守保养计划，定期进行标准样品的校准和验证，确保测试结果准确可靠。
本规程为直读光谱仪操作规程，操作人员应严格遵守以上规程，做好操作记录和实验报告。
如有任何问题，应及时向实验室负责人或相关专业人员咨询。
直读光谱仪作业指导书
直读光谱仪作业指导书标题：直读光谱仪作业指导书引言：直读光谱仪作为一种常用的分析仪器，广泛应用于科研实验、工业生产等领域。
本文旨在为使用直读光谱仪进行作业的人员提供一份详细的指导手册，以便能够顺利进行相关实验和操作。
以下将从直读光谱仪的基本原理、操作步骤、注意事项等方面进行详细介绍。
第一节：直读光谱仪的基本原理直读光谱仪是一种利用光的色散现象测量不同波长光的强度的仪器。
其基本原理是通过将进入光路的光分散成不同波长的光，在光敏探测器上进行接收和测量。
直读光谱仪通常由光源、光栅、样品室和光敏探测器等主要组成部分组成。
第二节：直读光谱仪的操作步骤1. 基本设置：(a) 确保光谱仪接通电源并预热至稳定工作温度。
(b) 检查光谱仪的光源是否正常工作。
(c) 检查仪器是否处于校准状态。
2. 样品准备：(a) 准备好待测样品，并确保样品的纯度和质量。
(b) 根据实验要求，选择适当的样品室和样品槽。
3. 参数设置：(a) 设置光谱仪的起始波长和终止波长。
(b) 设置积分时间，以保证测量结果准确。
4. 开始测量：(a) 将样品放入样品槽中，确保样品与光路垂直相交。
(b) 启动测量程序，并等待测量完成。
第三节：直读光谱仪的注意事项1. 样品操作：(a) 避免使用有刺激性、有毒性或腐蚀性的样品进行实验。
(b) 在操作过程中，注意保持样品室的清洁，避免外界杂质的干扰。
2. 仪器保养：(a) 定期清洁光路，以保证测量结果的准确性。
(b) 遵循仪器操作手册的要求，定期进行仪器校准和维护。
3. 安全使用：(a) 在操作过程中，遵循实验室安全规范。
(b) 佩戴个人防护设备，如实验手套和护目镜。
结论：通过本文中对直读光谱仪的基本原理、操作步骤和注意事项的介绍，相信读者能够更好地了解和掌握直读光谱仪的使用方法。
在进行直读光谱仪相关实验和操作时，请严格按照本文的指导进行，以确保实验的安全和准确性。
如有任何疑问或困难，建议及时寻求专业人士的帮助或咨询。

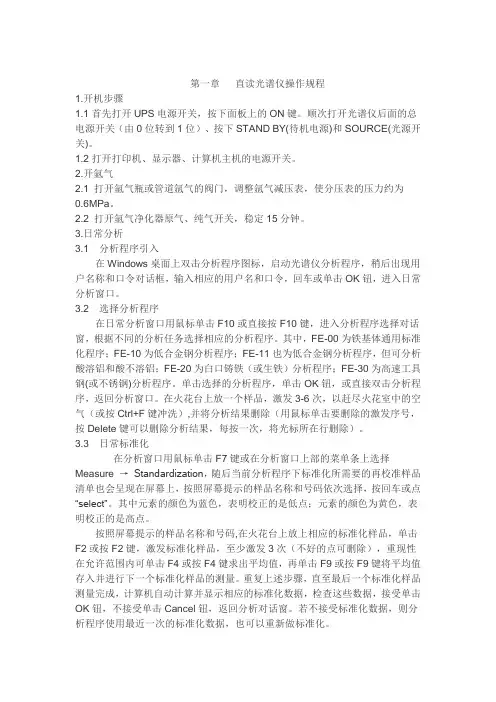

斯派克直读光谱仪操作规程
第一章直读光谱仪操作规程1.开机步骤1.1首先打开UPS电源开关，按下面板上的ON键。
顺次打开光谱仪后面的总电源开关（由0位转到1位）、按下STAND BY(待机电源)和SOURCE(光源开关)。
1.2打开打印机、显示器、计算机主机的电源开关。
2.开氩气2.1 打开氩气瓶或管道氩气的阀门，调整氩气减压表，使分压表的压力约为0.6MPa。
2.2 打开氩气净化器原气、纯气开关，稳定15分钟。
3.日常分析3.1 分析程序引入在Windows桌面上双击分析程序图标，启动光谱仪分析程序，稍后出现用户名称和口令对话框，输入相应的用户名和口令，回车或单击OK钮，进入日常分析窗口。
3.2 选择分析程序在日常分析窗口用鼠标单击F10或直接按F10键，进入分析程序选择对话窗，根据不同的分析任务选择相应的分析程序。
其中，FE-00为铁基体通用标准化程序；FE-10为低合金钢分析程序；FE-11也为低合金钢分析程序，但可分析酸溶铝和酸不溶铝；FE-20为白口铸铁（或生铁）分析程序；FE-30为高速工具钢(或不锈钢)分析程序。
单击选择的分析程序，单击OK钮，或直接双击分析程序，返回分析窗口。
在火花台上放一个样品，激发3-6次，以赶尽火花室中的空气（或按Ctrl+F键冲洗）,并将分析结果删除（用鼠标单击要删除的激发序号，按Delete键可以删除分析结果，每按一次，将光标所在行删除）。
3.3 日常标准化在分析窗口用鼠标单击F7键或在分析窗口上部的菜单条上选择Measure →Standardization，随后当前分析程序下标准化所需要的再校准样品清单也会呈现在屏幕上，按照屏幕提示的样品名称和号码依次选择，按回车或点“select”。
其中元素的颜色为蓝色，表明校正的是低点；元素的颜色为黄色，表明校正的是高点。
按照屏幕提示的样品名称和号码,在火花台上放上相应的标准化样品，单击F2或按F2键，激发标准化样品，至少激发3次（不好的点可删除），重现性在允许范围内可单击F4或按F4键求出平均值，再单击F9或按F9键将平均值存入并进行下一个标准化样品的测量。
德国直读光谱仪操作规程
德国直读光谱仪操作规程
操作德国直读光谱仪的规程包括以下步骤：
1. 开机：先打开空气开关，再打开稳压电源的开关，等20秒后打开
仪器后面的红色main开关，再等10秒后打开黑色service开关，然
后依次打开计算机、打印机和氩气，注：调整氩气出气压力为0.3mpa。
关机顺序与开机相反。
2. 双击桌面的直读光谱仪图标，进入分析程序。
3. 用鼠标点击login，进入分析程序。
4. 点击左上角的，选择需要的分析方法后（如：al110）。
5. 进入分析程序后，先激发废样，激发点正常后进行下一步。
（所谓
正常的激发点：中间是亮晶晶的麻点，边缘发黑）
6. 点击左上角的黄色圆点，进行全面标准化，提示如下对话框。
7. 点击“测量所选标样”，弹出如下画面。
每块标样测量三次，要求
相对标准偏差（）小于5。
测量完第一块标样ra10后，点击左下角的蓝色方框。
8. 根据实际情况选择需要测量的元素范围。
9. 点击“开始测量”，得到测量结果。
10. 保存测量结果并进行分析。
直读式光谱分析仪操作规程
直读式光谱分析仪操作规程
操作规程通常分为三部分：
第一部分、工作前的准备
1.检查设备和PC的电源电压选择开关是否设置到了适当的的输入电压
（230V/115V）。
2.检查过滤盒的刻度，确定是否需要加水。
3.将氩气压力设置为7.0巴。
如果未正确设置氩气压力，则会在火花台芯中形
成涡流。
此时将不能获得正确的测量结果。
4.此时设备已准备就绪，可以使用。
第二部分、工作中
1．按下“电源”和“光源”开关。
2．开启计算机，启动操作系统。
3．操作系统完全启动后，开启光谱仪程序“Spark Analyzer MX”（火花分析仪MX）。
4．开始测量样件或试样。
第三部分、关机整理工作
1．退出光谱分析仪程序“Spark Analyzer MX”。
2．选择“Shut down”（关闭）对话项并确认对话域。
→程序终止。
→计算机关闭。
3．推动“光源”开关。
→设备转为待机状态。
4．氩气流量自动减到最小。
这样可以保证再次开启时，设备即已准备就绪，可以直接进行测量。
5．此时设备已关闭。
DF直读光谱仪操作规程
Procedure1.目的和适用范围Purpose and Application Scope本文件制订了DF 直读光谱仪的操作规程，旨在准确地对钢铁材料进展化学成分定性定量分析。
This document specifiesDF direct reading spectrometer operating procedures, intend to accurately and quantitatively analyze the chemical composition of steel material.2.技术要求Technological requirements2.1运输与移动Transportation& Setting-upDF 系列光谱仪用木制标准包装箱，安装现场可用叉车〔承载力气为400kg〕来移动仪器。
假设要把仪器移动到高于或低于地面的位置，则要用叉车或万能升降车或吊车。
DF series spectrometer is delivered with standard wooden package. Forklift (carrying capacity more than 400 kg) can be used to move this instrument when installation. If the instrument should be moved higher or lower than the location of the ground, then forklift trucks or a general elevator or crane should be used.为修理与保养便利，仪器四周要留有确定空间〔距离墙壁至少0.8m〕。
仪器自身的尺寸是1.42m×1.30m ×0.92m。
此外，还要在仪器四周为打印机、计算机、氩气瓶留出空间，这样工作空间至少需要10ｍ2，与仪器相接的全部接口都位于仪器后面。
SPECTROTEST直读光谱仪使用手册
SPECTROTEST直读光谱仪使用手册1. 简介SPECTROTEST直读光谱仪是一种先进的分析仪器，用于测量和分析样品的光谱特性。
本使用手册旨在帮助用户了解光谱仪的基本操作和功能。
2. 连接光谱仪在使用光谱仪之前，首先需要将其连接到适当的电源和计算机。
请按照以下步骤进行连接：1. 将光谱仪的电源线插入可靠的电源插座。
2. 使用USB线将光谱仪连接到计算机的USB端口。
3. 启动软件在连接光谱仪后，需要启动光谱仪的控制软件。
请按照以下步骤进行操作：1. 双击桌面上的光谱仪控制软件图标。
2. 等待软件加载并显示主界面。
4. 校准光谱仪在使用光谱仪之前，需要进行校准以确保准确的测量结果。
校准光谱仪的步骤如下：1. 打开光谱仪控制软件。
2. 点击菜单中的“校准”选项。
3. 按照软件提示进行校准操作。
5. 测量样品完成光谱仪的校准后，可以开始测量样品的光谱特性了。
请按照以下步骤进行操作：1. 准备好待测样品，并将其放置在光谱仪的测量台上。
2. 在光谱仪控制软件中，点击菜单中的“测量”选项。
3. 根据软件提示选择适当的测量参数，并开始测量。
6. 分析数据一旦完成样品测量，光谱仪将提供相应的数据。
可以使用光谱仪控制软件进行数据分析和处理。
以下是一些常用的数据分析功能：- 谱线分析：分析光谱图中的谱线特征。
- 峰值识别：自动识别光谱图中的峰值。
- 数据导出：将数据导出为Excel或其他格式进行进一步处理。
7. 关闭光谱仪在使用完光谱仪后，应正确关闭光谱仪和控制软件。
请按照以下步骤进行操作：1. 在光谱仪控制软件中，点击菜单中的“关闭”选项。
2. 断开光谱仪与计算机之间的连接。
3. 关闭光谱仪的电源。
8. 故障排除如果在使用光谱仪过程中遇到问题，可以参考以下常见故障排除方法：- 确保光谱仪的连接正确，并重新连接。
- 检查光谱仪的电源线是否插入稳固，并重新插拔。
- 重启计算机并重新启动光谱仪控制软件。
以上是SPECTROTEST直读光谱仪的使用手册。
SPECTROTEST直读光谱仪操作指南
SPECTROTEST直读光谱仪操作指南1. 简介SPECTROTEST直读光谱仪是一种先进的光谱测量设备，用于分析和评估不同样本的光谱特性。
本操作指南旨在帮助您正确操作SPECTROTEST光谱仪，以获得精确的测量结果。
2. 准备工作在操作SPECTROTEST光谱仪之前，请确保完成以下准备工作：- 将光谱仪置于稳定的表面上，确保其安全固定。
- 连接光谱仪与电源适配器，并将适配器插入电源插座。
- 确保光谱仪与计算机的连接稳定，以便实时传输数据。
3. 操作步骤按照以下步骤操作SPECTROTEST光谱仪：1. 打开电源开关，等待光谱仪启动。
2. 在计算机上打开SPECTROTEST软件，并确保与光谱仪的连接已建立。
3. 在软件界面上选择所需的测量参数，包括波长范围、积分时间等。
4. 准备样本，并将其放置在光谱仪的测量台上。
5. 点击软件界面上的“开始测量”按钮，光谱仪将开始进行测量。
6. 等待测量完成后，软件将显示样本的光谱数据和测量结果。
7. 分析和评估测量结果，并根据需要进行记录或保存。
4. 注意事项在操作SPECTROTEST光谱仪时，请注意以下事项：- 请确保环境光的干扰最小化，以获得准确的测量结果。
- 避免在光谱仪附近进行震动或突然的温度变化，可能会影响测量的准确性。
- 定期清理光谱仪的测量台和光学元件，以确保其正常运行。
- 在测量样本时，使用合适的方法和技术，以避免损坏光谱仪或样本。
5. 常见问题解答以下是一些常见问题的解答，以帮助您更好地操作SPECTROTEST光谱仪：Q: 如何校准光谱仪？A: 校准光谱仪需要参考设备的操作手册或咨询厂家，以确保准确性和可靠性。
Q: 如何处理测量结果不准确的情况？A: 如果测量结果不准确，请检查样本的准备和放置是否正确，并确保测量参数设置正确。
6. 总结本操作指南介绍了SPECTROTEST直读光谱仪的操作步骤和注意事项，以及常见问题的解答。
请按照指南正确操作光谱仪，并根据需要进行分析和评估。
直读光谱仪化学分析操作指导书
仪器编号
设
备
图
解
操
作
步
骤
a.扫描（光路校正）: 一个月一次 1. 操作方法： 1) 在分析窗口的菜单栏选择系统→自动重描迹→描迹→放置系统自带标样 （RH18-34） →按 F2 激发 2) 一般打 5 点，按 F6 进行数据分析（不允许有橙色和红色） ，如有橙色或红色，说明数据公 差值超过设备允许的范围，可按 F4 返回删除其中差异性较大的数据。继续按 F6 分析数据， 直到无橙色和红色显示。 （如可用数据组数太少，可继续打点） ，按 F9 完成扫描 b.通用标准化（曲线校准） ：一个月一次 1. 操作方法： 1) 在分析窗口按 F10，会显示基体文件框，在其中选择 Al-00 或者 Fe-00(根据铝基或铁基) 2) 选择做标准化→OK→按 F7→在对话框内选择样品号→依次对应随机标样测试（纯铁需多打 几点，其余试样一般打 2 点） 3) 所有随机样品打完后→按 F6 进行数据分析→按 F9 完成通用标准化 注：如需做针对某类材料的专用标准化，可在第一步按 F10 选择基体时选择特定的基体，如 Fe-10 等 如删除数据错误，可在菜单栏选择数据→撤销单点分析值
2016/10/26
8
汇 报 完 毕
谢 谢
2016/10/26 9
仪器编号
设
备
图
解
操
作
步
骤
１． ２． ３．
用途：金属材料的化学成分测试 范围：中低合金钢、不锈钢、铝镁、铝硅合金 操作方法： 1) 首先打开稳压器电源，启动设备。打开氩气开关，设定压力值在 0.7mpa 2) 打开机器正面的光源按键，打开桌面上的操作软件，观察光室情况（温度 17.1℃ + 0.3 压 力 960~1080MPA） 3) 根据测试的材料钢种（铁基和铝基材料） ，更换合适的火花台盖板和基体头 4) 机器校准工作： a.扫描（光路校正） ： 一个月一次 b.通用标准化（曲线校准） ：一个月一次 c.类型标准化（根据钢种选择标样） ：每次试验前 <按 F10→选择相应的基体→配置窗口→全局标样库→新建，输入样品信息→方法窗口 →方法信息下拉列表→类型标准化→双击通用库→选择需要的样品点添加→(shift+F8) →分析窗口→类型标准化样品→打完样品按 F9→选择接受（不论显示何种颜色）> 5) 打开压具，将试样放在激发口上方，放下压具压住试样，在分析窗口按 F2 进行试验，待 激发完成。 6) 记录试验数据，关闭光源按键、氩气开关等
SPECTROTEST直读光谱仪操作说明
SPECTRO TEST直读光谱仪操作说明一、开机1、打开氩气瓶上的氧气开关，将分压表调到0.60MPa。
2、接通电源，按下仪器后面板上的电源开关。
3、按下仪器上面板上的“POWER”开关，看到绿色的指示灯亮，按下仪器上面板上的“SOURCE”开关，看到红色的指示灯亮。
4、仪器进入操作系统并自动打开分析软件。
二、操作过程1、等待仪器进行加热和氩气吹洗，直到仪器达到正常工作温度并能激发正常斑点。
2、按F11选择分析所需的分析程序。
3、利用仪器所带标准化样品RH18，进行ICAL操作(F8)(RSD<2.5)。
4、根据当日所要分析的产品，进行类型标准化。
每天至少做一次类型标准化，按Z进行。
然后在类型标准化样品控制下进行标准样的分析。
如果分析结果同类型标样的标定值相符，说明标准化良好，可以进行生产样品的分析；如果相差较大，则需要重新做类型标准化；如果重新做类型标准化后依然相差较大，则重新做ICAL和类型标准化。
5、仪器调整正常以后，进行生产样品的分析，分析过程中确认分析窗口上有“类型校正后的浓度”和使用的类型标准化样品的名称。
6、每个生产样品至少激发两次，若不稳定可再激发直到稳定为止，删除异常数值，按F3平均报出。
三、各键功能F1：帮助F2：吹洗氩气F3：结束对一个样品的测量F8：做ICAL标准化F11：调程序F12：查找分析结果Del：删单点测量值四、关机1、关闭“SOURCE”开关，然后关闭程序，选择全部关闭“关闭”，等待，仪器将自动全部关闭。
2、将相关设备如电源线，氩气管等根据需要断开，注意关断气源。
五、注意事项1、定期更换砂纸、砂轮(钢是40-60目砂纸）。
2、当样品有砂眼或裂纹或没有分析位置时，不允许激发。
3、当Ar气不好或激发点不好时，不允许出结果。
4、样品表面不能粘污，不能有水、油。
5、“氩气压力低(Argon Low)”氩气压力过低6、“光源未预备(source not ready)”光源关闭，一般把光源开关关一次后再开。
斯派克直读光谱仪操作手册
直读光谱仪操作手册第一章光电光谱分析的基本原理一、光谱分析简介1、电磁辐射的基本特征光谱是按照波长（或波数、频率）顺序排列的电磁辐射。
天空的彩虹、自然界的极光等均是人们早期观察到的光谱，但它们仅是电磁辐射的很小的一部分可见光谱。
还有大量的不能被人们直接看到的和感觉到的光谱，如γ射线、x射线、紫外线、红外线、微波及无线电波等，这些也都是电磁辐射，它们只是频率或波长不同而已。
电磁辐射实际是一种以巨大速度通过空间而传播的能量（光量子流），具有波动性和微粒性。
就波动性而言，电磁辐射在空间的传播具有波的性质，如同声波、水波的传播一样，可以用速度、频率、波长和振幅这样一些参数来描述，并且传播时不用任何介质，且易于通过真空。
在真空中所有电磁辐射的速度相同，常用光速（c）来表示，c的数值为：2.99792*103米/秒。
在一定的介质中，它们之间的关系为δ＝V/C=1/λ式中：V-------频率，单位时间内的波数；λ…………波长，为沿波的传播方向、相邻两个波间相位相同的两点之间的距离；δ…………波数，单位长度内波长的个数。
C是光速。
就电磁辐射的微粒性来说，每个光量子均有其特征的能量ε，它们与波长或频率之间的关系可以用普朗克（Planck）公式表示：ε＝hv＝h（c/λ）波长是相邻间相位相同的两点之间的距离式中：h是普朗克常数，其值为6.626*10-34 焦耳/秒2、电磁波谱区域电磁辐射按波长顺序排列称磁波谱。
他们是物质内部运动的一种客观反映，也就是说任一波长的光量子的能量ε与物质的内能变化△E=E2-E1=ε＝hv＝h（c/λ）如果已知物质由一种状态，E2过渡到另一种状态E1时，其能量差为△E=E2-E1便可按照公式计算出相应的光量子的波长。
下表列出了各辐射区域、波长范围及相应的能及跃迁类型。
对于成分分析主要应用近紫外及可见光区。
表一电磁波谱区域注：1米＝103毫米＝106微米＝109纳米＝1012皮米3、光谱分析内容光谱分析是根据物质的特征光谱来研究化学组成、结构和存在状态的一类分析领域。
斯派克直读光谱仪操作手册
斯派克直读光谱仪操作手册SPECTRO光谱仪的分析软件结构主要由三部分组成Analysis 分析模式Method 分析方法Config 系统文件在这一章中，我们首先向大家介绍Analysis分析模式，日常工作中，我们大部分的工作都是在Analysis分析模式下来完成。
一、光谱操作的准备工作光谱仪的分析软件采用的是标准的WINDOS操作环境，所以要求操作员有一定的计算机知识，如果您在操作光谱仪前对微软公司的WINDOS不熟悉的话，请先熟悉WINDOS操作的基本知识。
二、键盘与鼠标的使用众所周知WINDOS操作系统的最大优点就是操作灵活，可同时打开多个窗口。
为了方便于鼠标与键盘的同时操作，我们分析软件中的只要功能也设计成既可以使用键盘，也可以使用鼠标来进行操作，在下面的章节中，我们会详细的介绍给用户。
三、键盘上功能键的介绍四、Analysis View模式下菜单的介绍FileNew…………………………………………………………建立新的程序Open…………………………………………………………打开已储存的分析数据库Save…………………………………………………………储存数据Save As……………………………………………………另存为Print…………………………………………………………打印分析数据Exit…………………………………………………………退出分析程序AnalysisLoad Method………………………………………………调分析程序Single Measurement………………………………………开始测量SampleIdent………………………………………………标题头内容Globle standardization……………………………………通用标准化Standardization……………………………………………标准化Standardization results……………………………………标准化结果Apply Type standardization………………………………应用类型标准化Type standardization Sample……………………………类性标准化样品Calibratio n Sample………………………………………做工作曲线样品Delete single………………………………………………删除单次测量结果Delete Results……………………………………………删除分析结果Delete All…………………………………………………删除所有分析结果Show/Hide Sample Info…………………………………未开发窗口ViewNaviogate…………………………………………………窗口转换Analysis……………………………………………………分析窗口Method……………………………………………………方法窗口Config……………………………………………………参数窗口Docking Views……………………………………………工具栏选择Navioate bar…………………在屏幕左侧显示Analysis，Method，Config三个窗口Display Bar……………………显示平均结果及他们的标准偏差和相对标准偏差Smaple ID………………………………………………显示样品编号Toolbar…………………………………………………显示工具吧Status Bar………………………………………………状态吧Initialize…………………………………………………仪器初始化Reprofile Optic…………………………………………扫描Perform Constant Light Test……………………………恒光测试Switch Analytical Flow On/Off…………………………冲洗氩气控制开关Start Cleaning Flush……………………………………清洁时执行氩气冲洗Reset SPARK…………………………………………激发次数回零Setup Devices…………………………………………设备的建立Global Database………………………………………通用数据库Content………………………………………………帮助内容Help Index……………………………………………软件说明Spectro Homepage……………………………………斯派克网页About Spark Analyzer…………………………………分析软件的版本五、如何完成标准化（Standardization）无论是何种类型的光谱分析仪，日常的标准化工作都是非常重要的的操作环节，因为标准化的正确与否是直接影响分析结果精确的关键，也是我们在日常分析中要经常执行的功能之一。
直读光谱仪作业指导书
直读光谱仪作业指导书本机须由熟悉直读光谱仪的性能、操作和安全要求的操作者操作1、开机步骤1.1首先打开稳压器开关：接通电，在稳压器面板上的开/关扳手，至开状态。
1.2打开光谱主电源开关：光谱后面板“红色”按钮，按灯亮开启状态。
1.3打开真空泵抽真空：真空泵北侧按钮，至开启状态。
1.4打开高纯氩气阀门：调整输出压力为0.5MPa±0.1MPa。
为保证氩气输出压力，氩气瓶压力表不得低于1 MPa±0.2MPa。
等5分钟后下步操作。
1.5打开真空阀：光谱后面板“黑色”旋转钮开至最大。
1.6打开光源按钮：光谱后面板“黄色”按钮。
1.7开启计算机、显示器等其它附属设备及启动仪器操作软件。
2、关机步骤2.1、退出仪器操作软件，关闭计算机主机及显示器等其它附属设备。
2.2、关闭光源按钮：光谱后面板“黄色”按钮。
2.3、关闭真空阀：光谱后面板“黑色”旋转钮关至最小。
2.4、关闭高纯氩气阀门。
2.5、关闭真空泵抽真空：真空泵北侧按钮，至关闭状态。
2.6、关闭光谱主电源开关：光谱后面板“红色”按钮，按灯亮关闭状态。
2.7、关闭稳压器开关：断电，在稳压器面板上的开/关扳手，至关状态。
3、光谱仪特别注意事项：3.1、在仪器较短时间内不工作的情况下（不超过12小时），保持主机电源及真空系统常开，以保持仪器的稳定状态。
3.2、如果要进行仪器维修或保养，请将设备关闭后，维修维护操作结束后再开启。
3.3、当仪器关闭再开启时，抽真空过程需要较长时间，禁止在不明情况下，松动或拆卸真空通路连接头等。
3.4仪器没有满足真空条件情况下，禁止开启高压开关，避免损坏相关配件。
4、样品检测4.1、启动仪器操作软件输入密码st。
4.2、窗口将弹出选择模式，进入F2模式，4.3、窗口将弹出选择模式，选择第3个高合金黄铜（High Alloyed Brass),4.4点击标准化（standardization），从展开的下拉式菜单中选中第3个标准列表（standardization）选项。
m4000 全谱直读光谱仪使用说明
m4000 全谱直读光谱仪使用说明在化学分析和物质检测等领域中，光谱仪是一种常用的分析仪器。
而m4000 全谱直读光谱仪作为一种先进的光谱分析设备，具有高精度、高灵敏度和广泛的应用范围。
在本文中，我将全面介绍 m4000 全谱直读光谱仪的使用说明，帮助您更好地了解这一先进设备的操作方法和应用技巧。
1. m4000 全谱直读光谱仪的基本原理m4000 全谱直读光谱仪是一种基于光谱原理的分析仪器，其工作原理是利用样品与特定波长的光的相互作用，通过检测光的吸收、发射或散射情况，从而分析样品中的化学成分。
该仪器采用全谱直读技术，具有高分辨率和高灵敏度，可实现对样品中微量成分的准确检测。
2. m4000 全谱直读光谱仪的操作步骤a. 样品准备：将待分析的样品按照仪器要求进行处理和制备，确保样品的纯净度和稳定性。
b. 仪器开机：按照操作手册上的指导，正确地连接仪器并开启。
c. 参数设定：根据分析要求，设定合适的工作参数，包括波长范围、光谱扫描速度等。
d. 样品加载：将准备好的样品放置到仪器样品舱内，并进行合适的固定和调整。
e. 光谱扫描：启动仪器进行光谱扫描，根据实验要求选择合适的光谱模式和扫描参数。
f. 数据分析：利用配套的数据处理软件对采集到的光谱数据进行处理和分析，得出最终的测试结果。
3. m4000 全谱直读光谱仪的应用领域m4000 全谱直读光谱仪广泛应用于各种化学分析和材料表征领域，包括但不限于：- 无机化学分析：对金属、无机盐类等化合物的成分和结构进行分析。
- 有机化学分析：对有机化合物、聚合物等进行结构表征和功能评估。
- 材料科学：对金属、合金、陶瓷、玻璃等材料的成分和性能进行研究。
- 生物医药：对药物成分、生物标本等进行分析和检测。
4. 个人观点和理解作为一名化学分析工作者，我认为 m4000 全谱直读光谱仪是一种非常先进和实用的分析仪器。
其高灵敏度和全谱直读技术，为化学分析和材料表征提供了强大的工具支持。
直读光谱仪斯派克直读光谱仪操作手册
直读光谱仪操作手册第一章光电光谱分析的基本原理一、 光谱分析简介1、电磁辐射的基本特征光谱是按照波长（或波数、频率）顺序排列的电磁辐射。
天空的彩虹、自然界的极光等均是人们早期观察到的光谱，但它们仅是电磁辐射的很小的一部分可见光谱。
还有大量的不能被人们直接看到的和感觉到的光谱，如γ射线、x射线、紫外线、红外线、微波及无线电波等，这些也都是电磁辐射，它们只是频率或波长不同而已。
电磁辐射实际是一种以巨大速度通过空间而传播的能量（光量子流），具有波动性和微粒性。
就波动性而言，电磁辐射在空间的传播具有波的性质，如同声波、水波的传播一样，可以用速度、频率、波长和振幅这样一些参数来描述，并且传播时不用任何介质，且易于通过真空。
在真空中所有电磁辐射的速度相同，常用光速（c）来表示，c的数值为：2.99792*103米/秒。
在一定的介质中，它们之间的关系为δ＝V/C=1/λ式中：V-------频率，单位时间内的波数；λ…………波长，为沿波的传播方向、相邻两个波间相位相同的两点之间的距离；δ…………波数，单位长度内波长的个数。
C是光速。
就电磁辐射的微粒性来说，每个光量子均有其特征的能量ε，它们与波长或频率之间的关系可以用普朗克（Planck）公式表示：ε＝hv＝h（c/λ）波长是相邻间相位相同的两点之间的距离式中：h是普朗克常数，其值为6.626*10-34 焦耳/秒2、电磁波谱区域电磁辐射按波长顺序排列称磁波谱。
他们是物质内部运动的一种客观反映，也就是说任一波长的光量子的能量ε与物质的内能变化△E=E2-E1=ε＝hv＝h（c/λ）如果已知物质由一种状态，E2过渡到另一种状态E1时，其能量差为△E=E2-E1便可按照公式计算出相应的光量子的波长。
下表列出了各辐射区域、波长范围及相应的能及跃迁类型。
对于成分分析主要应用近紫外及可见光区。
表一电磁波谱区域辐射区域波长范围跃迁类型γ射线区5－140皮米核能级跃迁Х射线区0.01－10.0纳米内层电子能跃迁远紫外区10－200纳米原子及分子近紫外区200－380纳米外层电子可见区380－780纳米能级跃迁近红外区0.78－3微米分子振动中红外区3－30微米能级跃迁远红外区30－300微米分子转动能级跃迁微波区0.3毫米－1米电子自旋和核子旋射频区1－1000米能级跃迁注：1米＝103毫米＝106微米＝109纳米＝1012皮米3、光谱分析内容光谱分析是根据物质的特征光谱来研究化学组成、结构和存在状态的一类分析领域。
光谱分析仪操作规程作业指导书
光谱分析仪操作规程作业指导书
1.目的
为规范我所光谱分析检测工作程序，提高检测的准确性。
2.适用范围
适用于我所WX-5型看谱镜的操作。
3.工作程序
3.1.装好分析电极，调好极间距离，试样与电极间距
以2mm为宜。
将接线插头接到发生器上，将发生器接通电源。
注意用WPF-26型发生器时，必须有接地良好的三线插座，否则发生器不能正常工作。
3.2.将仪器接触板座放在试样上，按下把手上的遥控
开关，电极和被分析试样间就有电弧产生。
3.3.转动亮度调节钮，通过反射镜观察，将光斑调在
屏的中间。
3.4.将波长鼓轮放在40刻度左右，从目镜观察光谱，
转动视度调节使谱线达最清晰。
然后微动亮度调节手轮使谱线最亮，若谱线上下亮度不一样时，可调整连接筒下部的两螺钉使谱线上下都亮。
3.5.转动波长鼓轮，将被分析的光谱转动到视场中
间，即可进行分析，分析前需用砂轮或锉刀将电极和试样清理干净，分析一种试样应换一棵电极，若用圆盘电极时，每分析一次后，将电极转一个位置。
3.6.仪器用完后及时清洁，妥善放入仪器箱内。
岛津PDA系列直读光谱仪技术操作规程(自编)
岛津PDA系列直读光谱仪技术操作规程岛津PDA系列直读光谱仪是应用原子发射光谱分析原理，快速定量分析块状金属样品的化学成分的光电光谱仪。
1.分析原理样品在激发光源下被激发，其原子和离子跃迁发射出光，进入光学系统被色散成元素的光谱线。
对选定的内标线和分析线的强度进行测量，根据元素谱线强度与被测元素的浓度的相互关系，采用持久曲线法和控制试样法得到试样中被测元素的含量。
2.术语2.1光谱：光谱是指电磁辐射按照波长（或频率）顺序排列形成的图谱。
2.2标准试样法：此方法是在每次分析样品前激发一系列标准样品（要求标样与试样具有相同的冶炼过程和晶体结构）制作校准曲线。
根据元素谱线强度与被测元素的浓度的相互关系拟合并存贮工作曲线，然后激发待测试样，从工作曲线上计算出待测元素浓度。
2.3持久曲线法：此方法是预先用标准试样法制作持久校准曲线，每次分析时仅激发待测试样，从持久曲线上计算出待测元素浓度。
由于环境变化和仪器内部器件的各种变化均会使校准曲线发生漂移，为此在实际分析中，每天（每班）必须用标准化样品对校准曲线的漂移进行修正，即校准曲线标准化。
2.4控制试样法：由于分析试样和制作工作曲线的光谱标样在冶金过程和物理状态存在差异，使分析结果与实际含量有偏差。
在日常分析中，将控样与试样同时分析，通过控样分析值修正试样分析值，得到试样的分析结果。
2.5标样：标样要求质地均匀，稳定，有准确化学成分。
光谱标样是为日常分析绘制校准曲线所需要的有证参比物质，所选用的标准样品中各分析元素含量须有适当的梯度。
2.6标准化样：由于仪器状态的变化，导致测定结果偏离，为直接利用原始校准曲线，求出准确结果，使用该样品对仪器进行标准化，使系统恢复到原始工作曲线状态。
标准化样应与标准材质接近，具有良好的均匀性。
两点标准化的元素含量分别选在校正曲线的上限和下限附近。
2.7 控样：控样是指从日常生产分析中取得，与试样材质相同、冶炼、轧制过程基本相同，有准确的化学成分的内部标样。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
德国 spectro 存放地点
检测室
检测中心检测室
a.扫描（光路校正）选择系统→自动重描迹→描迹→放置系统自带标样（RH18-34）→按 F2 激发 2) 一般打 5 点，按 F6 进行数据分析（不允许有橙色和红色），如有橙色或红色，说明数据公 差值超过设备允许的范围，可按 F4 返回删除其中差异性较大的数据。继续按 F6 分析数据， 直到无橙色和红色显示。（如可用数据组数太少，可继续打点），按 F9 完成扫描
化学分析试验持续改善专题报告
改善步骤
调研现状
编制文件
验证有效性
现场实施
2019/12/16
1
一.调研快速化学分析现状态
现更新一台直读光谱仪，操作界面等软件与原设备大相径 庭。
需要根据新设备的实际情况，制定符合要求的操作指导 书。
为了保证试验分析质量的稳定性，提高试验效率。
2019/12/16
2
二.编制化学试验操作规范（一）
为了编制具体的操作规范，试验人员做了以下准备工作：
2019/12/16
3
二.编制化学试验操作规范（二）
上海汇众汽车制造有限公司
设备图 解
检测仪器（设备）操作规程
设备名称
直读光谱仪
型号
Spectrolab M11 仪器编号
操
作
步
骤
档案号 编号： H-001
供货厂家 存放地点
德国 spectro 存放地点
注：如需做针对某类材料的专用标准化，可在第一步按 F10 选择基体时选择特定的基体，如 Fe-10 等 如删除数据错误，可在菜单栏选择数据→撤销单点分析值
编制
尹若霞
审核
日期
2012.5.2
日期
2012.5.2
批准 日期
2012.5.3
2019/12/16
5
三.验证规范的有效性
2019/12/16
6
检测室
检测中心检测室
１． 用途：金属材料的化学成分测试
２． 范围：中低合金钢、不锈钢、铝镁、铝硅合金
３． 操作方法： 1) 首先打开稳压器电源，启动设备。打开氩气开关，设定压力值在 0.7mpa 2) 打开机器正面的光源按键，打开桌面上的操作软件，观察光室情况（温度 17.1℃ + 0.3 压 力 960~1080MPA） 3) 根据测试的材料钢种（铁基和铝基材料），更换合适的火花台盖板和基体头 4) 机器校准工作： a.扫描（光路校正）： 一个月一次 b.通用标准化（曲线校准）：一个月一次 c.类型标准化（根据钢种选择标样）：每次试验前 <按 F10→选择相应的基体→配置窗口→全局标样库→新建，输入样品信息→方法窗口 →方法信息下拉列表→类型标准化→双击通用库→选择需要的样品点添加→(shift+F8) →分析窗口→类型标准化样品→打完样品按 F9→选择接受（不论显示何种颜色）> 5) 打开压具，将试样放在激发口上方，放下压具压住试样，在分析窗口按 F2 进行试验，待 激发完成。 6) 记录试验数据，关闭光源按键、氩气开关等
1. 使操作人员更容易熟悉新设备操作步骤，降低犯错效率。 2. 在操作规范的指导下，提高快速化学试验的效率。 3. 在基本相同的操作步骤下，可以保证试验数据的稳定性、重复 性。
2019/12/16
8
汇报完毕
谢谢
2019/12/16
9
b.通用标准化（曲线校准）：一个月一次 1. 操作方法： 1) 在分析窗口按 F10，会显示基体文件框，在其中选择 Al-00 或者 Fe-00(根据铝基或铁基) 2) 选择做标准化→OK→按 F7→在对话框内选择样品号→依次对应随机标样测试（纯铁需多打 几点，其余试样一般打 2 点） 3) 所有随机样品打完后→按 F6 进行数据分析→按 F9 完成通用标准化
四.操作规范试用、修改、审核、批准
修改
试用
审核
批准
根据之前试验的结果，由编制人员和操作人员共 同探讨以对快速化学分析操作规范进行最终修改。 并将修改后的版本交由相关领导部门审核、批准，
形成最终确定使用的化学试验操作规范
2019/12/16
7
五.快速化学试验操作规范正式使用
在快速化学试验分析中正式采用改进后的操作指导书，在实际操作 中根据操作指导书规定的步骤逐步进行试验，更进一步的验证其有 效性、规范性。
编制
尹若霞
审核
批准
日期
2012.5.2
日期
2012.5.2
日期
2012.5.3
2019/12/16
4
二.编制化学试验操作规范（三）
上海汇众汽车制造有限公司
设备图 解
检测仪器（设备）操作规程
设备名称
直读光谱仪
型号
Spectrolab M11 仪器编号
操
作
步
骤
档案号 编号： H-001
供货厂家 存放地点
