输入输出系统结构
PLC系统的组成

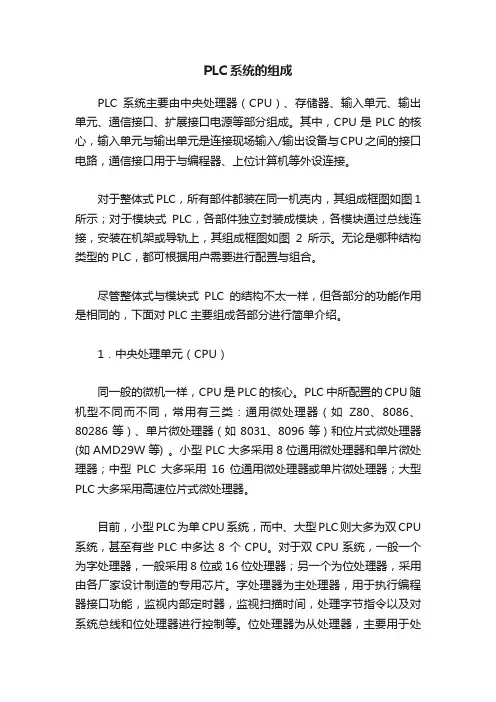

PLC系统的组成PLC系统主要由中央处理器(CPU)、存储器、输入单元、输出单元、通信接口、扩展接口电源等部分组成。
其中,CPU是PLC的核心,输入单元与输出单元是连接现场输入/输出设备与CPU之间的接口电路,通信接口用于与编程器、上位计算机等外设连接。
对于整体式PLC,所有部件都装在同一机壳内,其组成框图如图1所示;对于模块式PLC,各部件独立封装成模块,各模块通过总线连接,安装在机架或导轨上,其组成框图如图2所示。
无论是哪种结构类型的PLC,都可根据用户需要进行配置与组合。
尽管整体式与模块式PLC的结构不太一样,但各部分的功能作用是相同的,下面对PLC主要组成各部分进行简单介绍。
1.中央处理单元(CPU)同一般的微机一样,CPU是PLC的核心。
PLC中所配置的CPU 随机型不同而不同,常用有三类:通用微处理器(如Z80、8086、80286等)、单片微处理器(如8031、8096等)和位片式微处理器(如AMD29W等) 。
小型PLC大多采用8位通用微处理器和单片微处理器;中型PLC大多采用16位通用微处理器或单片微处理器;大型PLC大多采用高速位片式微处理器。
目前,小型PLC为单CPU系统,而中、大型PLC则大多为双CPU 系统,甚至有些PLC中多达8 个CPU。
对于双CPU系统,一般一个为字处理器,一般采用8位或16位处理器;另一个为位处理器,采用由各厂家设计制造的专用芯片。
字处理器为主处理器,用于执行编程器接口功能,监视内部定时器,监视扫描时间,处理字节指令以及对系统总线和位处理器进行控制等。
位处理器为从处理器,主要用于处理位操作指令和实现PLC编程语言向机器语言的转换。
位处理器的采用,提高了PLC的速度,使PLC更好地满足实时控制要求。
在PLC中CPU按系统程序赋予的功能,指挥PLC有条不紊地进行工作,归纳起来主要有以下几个方面:1)接收从编程器输入的用户程序和数据。
2)诊断电源、PLC内部电路的工作故障和编程中的语法错误等。
计算机组成原理(华科版)第七章 输入输出系统

第七章 输入输出系统
5. 外围处理机方式(Peripheral Processor Unit—PPU) 外围处理机的结构更接近于一般的处理机,甚至 就是一般小型通用计算机。它可完成I/O通道所要完 成的I/O控制,还可完成码制变换、格式处理、数据 块的检错、纠错等操作。它可具有相应的运算处理 部件、缓冲部件,还可形成I/O程序所必须的程序转 移等操作。它可简化设备控制器,而且可用它作为 维护、诊断、通信控制、系统工作情况显示和人机 联系的工具。 外围处理机基本上独立于主机工作。在多数系 统中,设置多台外围处理机,分别承担I/O控制、通 信、维护诊断等任务。有了外围处理机后,计算机 系统结构有了质的飞跃,由功能集中式发展为功能 分散的分布式系统。
2
计算机组成原理
第七章 输入输出系统
7.1 信息交换的控制方式
信息交换的控制方式一般分为5种类型。
1. 程序查询方式(Programmed Direct Control) 这种方式又称为程序直接控制方式,是指信息交 换的控制完全由主机执行程序来实现。当主机执行到 某条指令时,发出询问信号,读取设备的状态,并根 据设备状态,决定下一步操作,这样要花费很多时间 用于查询和等待,效率大大降低。这种控制方式用于 早期的计算机。现在,除了在微处理器或微型机的特 殊应用场合,为了求得简单而采用外,一般不采用了。
7
计算机组成原理
第七章 输入输出系统
I/O 控制方式
主要由程序实现
主要由附加硬件实现
程序 查询方式
程序 中断方式
DMA方式
通道方式
PPU 方式
图 7.1
外围设备的 I/O 方式
8
计算机组成原理
第七章 输入输出系统
第 6 章 输入输出系统

4. 对I/O系统的基本要求
• ⑴ I/O系统应面向操作系统,对用户透明。 • 例如:如何确定I/O系统的软、硬件功能分 配及操作系统的界面;如何连接外设;如何 建立外设与主存/CPU之间的数据通路;如 何支持I/O操作与其他操作的并行执行。 • ⑵ 尽量减少系统瓶颈,保证系统的信息流 量平衡。 • 信息流量:单位时间内所能传送的信息量。
2014-4-22 30
目标
(2)信息逐渐稳定。 (4)接收信息。 (5)发出信息,表示 已经接收应答信号。
(8)复位应答信号。
6.2.3 总线的定时与同步方式(略)
• 总线上信号的有效期间由总线的定时信号确定, 总线的定时信号有同步、半同步和异步三种方式。 • ⑴ 同步方式 • 总线的各信号必须在某个时刻发出。 • 在同步方式下,总线上的所有设备的数据传输在 一个共同的时钟信号控制下进行。总线的操作的 所有信号与时钟的关系是固定的,主模块和从模 块之间没有应答信号。 • 同步方式适用于系统中各模块各种总线操作的速 度固定而且一致的场合,如CPU和存储器之间的局 部总线。
第 6 章
输入/输出系统结构
2014-4-22
1
本章学习内容
• I/O系统的特点及信息控制方式 • 总线及其控制方式 • I/O通道及其控制方式 • I/O处理机
2014-4-22
2
6.1 I/O系统概述 • 1. I/O系统的主要作用 • ⑴ 选择I/O设备 • ⑵ 控制I/O设备与CPU和主存之间的数 据传送以及对外设进行操作。
2014-4-22
27
常用的总线释放方式
• ① 用完后立即释放:每次总线操作完成时释放, 下次使用时需重新申请。 • ② 有新请求时释放:有其它模块请求时才释放。 如单机系统中的CPU。 • ③ 强占时释放:当有优先权高的模块请求时释放。 用于强制中断总线上的数据块传输操作。
计算机输入输出系统思维导图

缓冲的引入(原因)
解决数据粒度不匹配的问题
即在 U计算的时候,将数据数据输入到缓冲 区(大小取决与T和C的大小)
多个缓冲区 多个指针
即允许 U连续工作(T不断) 组成
单缓冲区 双缓冲区
Ge u 过程 R ea u 过程
使用
同步问题
环形缓冲区(专为生产者和消费者打造)
由空缓冲区链接而成F( m ),L( m )分别指向 该队列首尾缓冲区
瓶颈问题
数组多路通道
含有多个非分配型子通道,前两种通道的组合, 通道利用率较好
原因;通道不足
解决办法:增加设备到主机间的通路,而不增加 通道(结果类似 S触发器)
中断机构和中断处理程序
中断
分类
中断(外部触发)
对外部I/O设备发出的中断信号的响应
陷入(内部原因:除0)
由 U内部事件引起的中断
中断向量表(类比51单片机)
中断程序的入口地址表
中断优先级
对紧急程度不同的中断处理方式
对多中断源的处理方式
屏蔽中断 嵌套中断
测定是否有未响应的中断信号
中断处理程序
保护被中断进程的 U环境 转入相应的设备处理程序
中断处理
恢复 U 的现场并退出中断
设备驱动程序
是I/O进程与设备控制器之间的通信程序,又由 于它常以进程的形式存在,故以后就简称为设备 驱动进程
对数据所进行的I/O操作,已从对低速设备演变 为对输入井或输出井中的数据存取。
po n 技术是对脱机输入/输出系统的模拟
输入/输出井
输入/输出缓冲区 输入/输出进程
主要组成
井管理程序
提高了I/O的速度
假脱机系统( po n )
西安电子科技大学_计算机组成原理第7章输入输出IO系统_课件PPT

7.2 外部设备:习题
设一个磁盘盘面共有200个磁道,盘面总存储容量 60MB,磁盘旋转一周的时间为25ms,每磁道有8个扇 区,各扇区间有一间隙,磁头通过每个间隙需1.25ms。 则磁盘通道所需最大传输率是_____。
A. 10MB/s
B. 60MB/s
C. 83.3MB/s D. 20MB/s
14
7.3 I/O接口(I/O控制器):习题
在统一编址的情况下,就I/O设备而言,其对应的I/O 地址说法错误的是_____。 A. 要求固定在地址高端 B. 要求固定在地址低端 C. 要求相对固定在地址的某部分 D. 可以随意在地址的任何地方
7 第 章 输入输出(I/O)系统
7.4 I/O方式
2021年9月3日 21:40:22
7.4 I/O方式
程序查询方式 实现简单;CPU与I/O设备只能串行工作。
程序中断方式 中断的基本类型 按中断源的位置: 内中断 外中断 如何得到中断服务程序的入口地址: 向量中断: 由中断事件自己提供(硬件向量法) 非向量中断:由CPU查询得到(软件查询法)
19
7.4 I/O方式
程序中断方式
中断的过程:
中断请求:由中断源发出
中断响应:每条指令执行阶段结束前,未屏蔽
断点保护(硬件完成) 中断判优
PUSH PSW 关中断: IF=0; TF=0
中断源识别
PUSH CS
获得中断服务程序首地址 PUSH IP
中断处理
PUSH regs STI (选) 中断处理
一台字符显示器的VRAM中存放的是_____。
A. 显示字符的ASCII码
B. BCD码
C. 字模
D. 汉字内码
计算机原理 第六章输入输出系统

1
2
3
为保证总线所传输的信息的有效性,总线 信息应具有单一性:在同一时刻至多只能有一 个部件向总线发送信息,但可以有多个部件同 时接收总线信息。
1. 总线电路: 输出挂在总线上的部件需通过“总线电路” 向总线发送信息。
总线电路由三态输出器件(TSL器件)承担。 input TSL control output
1. ISA总线:用于IBM PC/XT 微机系统,(8086),一共62根信号线, 其中20根地址线,8根数据线,4个读写信号,6个中断请求线,3 路DMA请求,还包括时钟、电源线和地等,总线带宽 8.33 MB/s。
2.EISA总线 (80386), 数据线扩展到了32位,带宽达到了33.3MB/s。 3. PCI总线:(Peripheral component interconnection)(外围部 件互连) 总线频率为33 MHZ→66MHZ→133MHZ, 可以直接连接高速外部 设备。 同步时序总线,对地址信号和数据信号分时复用, 64根线,采用集中式的总线仲裁方式。 4.AGP总线(加速图形接口总线) AGP总线把主存和显存连接起来,不再走PCI总线。 5.USB总线(通用串行总线)主要用于连接低速输入输出设备。 带宽为1.5MB/s。
3. 控制总线CB(Control Bus) 控制总线用来传送各类控制/状态信号。
包括I/O读写命令,MEMR/W存储器读写命令,应答信号,总线请求与 总线使用信号,复位信号,时钟信号等。
4. 电源线
许多总线标准中都包含了电源线的定义,主要有+5V逻辑电源;GND逻 辑电源地;-5V辅助电源;±12V辅助电源。
2.计数器查询方式
在计数器查询方式中,总线上的任一设备申请使用总线时,通过 BR线发出总线请求。
《计算机组成原理》8-输入输出系统

允许中断3
INTA &
&
&
允许中断4 &
&
&
&
1
1
1
1
INTR1
INTR2
INTR3
( b) 串 行 优 先 链 中 断 排 队 线 路
INTR4
&
至下一级
≥1
INT
程序中断方式
2、中断的处理过程
✓ 软件排队的基本做法是:当CPU访问到 INT0
中
有中断请求时,则保留好中断断点后立
断 服
即进入软件排队程序的入口。从最高优
✓ 中断排队的实现 可以用硬件排队或软件排队两种方法来实现
➢ 硬件排队方式 硬件排队的基本特点是,优先级别高的中断源提出中 断请求后,就自动封锁优先级别较低的中断源的中断请求
➢ 软件排队方式 软件排队是通过编写查询程序实现的。
程序中断方式
2、中断的处理过程
➢ 硬排队方式 I N T R0
INTR1 1
程序直接控制方式
2、条件传送方式
✓ 通过程序查询接口中的状态来控制数据传送的方式,也被称为程序查询 方式。
✓ 程序查询方式中,在执行一次有效的数据传送操作之前,必须对外部设 备的状态进行查询,如果外部设备准备就绪,才能执行数据传送操作。
程序直接控制方式
2、条件传送方式
检查状态标记
N 准备就绪? Y 执行数据传送
I/O接口
1、接口的概念
✓ 介于主机与外部设备之间的一种缓冲电路称为I/O接口电路,简称I/O接口
(Interface)
✓ 对于主机,I/O接口提供了外部设备的工作状态及数据;对于外部设备,I/O
计算机控制系统:第2章 输入输出通道

3.并行接口的ADC0809
CLOCK ADDA--ADDC
START ALE
EOC OE
D0--D7
转换时间
ADC0809工作时序图
2.2.3模拟转换器
3.并行接口的ADC0809
ADC0809工作时序图 ADC0809与51单片机的接口电 路
2.2.3模拟转换器
4.应用举例
ADC0809模拟输入原理图
DI7
DI0
Rfb Iout1
-
WR1
Iout2
+
Vx
WR2
CS
XFER
DAC0832
DI7 DI0 Rfb
Iout1
-
WR1
Iout2
+
Vy
WR2
DAC0832和51单片机双缓冲连接
P2.0 P2.1 P2.2 P0口 WR
80C51
CS DAC0832
XFER
DI7
DI0
Rfb IouΒιβλιοθήκη 1-WR1❖ 30℃:Rt=5.6K VAD=5×500/(5600+500)=0.410(V) 对应AD值:14H
❖ 40℃:Rt=3.8K VAD=5×500/(3800+500)=0.581(V) 对应AD值:1DH
[电脑基础知识]第四章 输入输出系统
![[电脑基础知识]第四章 输入输出系统](https://img.taocdn.com/s3/m/9605b9a71711cc7931b716f4.png)
1、异步性
外围设备相对于处理机通常是异步工作的。 输入输出设备的工作在很大程度上独立于处理机之外,通常不使用 统一的中央时钟,各个设备按照自己的时钟工作,但又要在某些时 刻接受处理机的控制。 外围设备的工作过程通常是这样的,当设备准备好与处理机交往时 (对于输入设备是指数据寄存器满,对于输出设备是指数据寄存器 空),要向处理机申请服务。对于处理机来说,这个时刻一般随机 的,两次申请之间可能要经过恒长时间,这就造成了输入输出相对 于处理机的异步性和时间的任意性。 当一个处理机管理多台外围设备时,必须做到在任意两次处理机与 设备交往的时刻之间,处理机仍然能够全速运行它本身的程序,或 者管理其它外围设备,从而保证处理机与外围设备之间,外围设备 与外围设备之间能够并行工作,无需互相等待。为了能够实现一个 处理机与多台外围设备并行工作,必须采用中断输入输出方式或直
方式2:中断输入输出方式
中断输入输出方式:当出现来自系统外部,机 器内部,甚至处理机本身的任何例外的,或者 虽然是事先安排的,但出现在现行程序的什么 地方是事先不知道的事件时,CPU暂停执行现 行程序,转去处理这些事件,等处理完成后再 返回来继续执行原先的工作。 2、能够处理例外事件。例如,电源掉电、非法指令、 地址越界、数据溢出、数据校验错、页面失效等。 另外两个特点与程序控制输入输出方式相同。 3、数据的输入和输出都要经过CPU,要在程序的控制 下完成从输入设备中读入数据到主存储器,或者把主存 储器中的数据输出到输出设备中去。因此,中断输入输 出方式与程序控制输入输出方式一样具有灵活性好的特 点。 4、一般用于连接低速外围设备。这是因为每输入或输 出一个数据都必须执行一段程序才能完成。
4.1.2 输入输出系统的组织方式
输入输出设备的异步性、实时性、与设备无关性 三个特点是现代计算机系统必须具备的共同特性。 异步性体现了输入输出系统相对于处理机的独立 自主关系。实时性反映了按照不同设备响应时间 的不同要求,划分和实现输入输出系统内部不同 功能之间的关系。设备无关性贯彻了输入输出系 统标准化接口与非标准外围设备之间的关系。根 据各种外围设备的不同特点处理好这三方面的关 系,就成为输入输出系统组织的基本内容。输入 输出系统组织的具体内容主要包括:针对异步性, 采用自治控制的方法,针对实时性,采用层次结 构的方法,针对与设备无关性,采用分类处理的 方法。
5-输入输出系统-6-IOP与PPU

p
字节多路型通道
Tbyte (TSi TDi ) ni
i 1
p
数组多路型通道
Tblock
ni (TSi TDi mi ) mi i 1
p
(mi为选中一次的数据传输 字节数)
8/6
3、通道的结构图
中断控制逻辑 CSWR CAWR CCWR 主存地址变换逻辑 I/O 缓冲寄存器 字节计数器 数据格式转换 时序信号 通道控制器 (产生控制信号) 设备寻址电路
12/6
I/O 请求 CPU(用户程序)
响应中断 CPU(用户程序) CPU(用户程序)
切 换
CPU(I/O 管理程序) 组织通道程序 初始化通道等
返 回 启 动 通 道
通道
切ቤተ መጻሕፍቲ ባይዱ换
返 回
后续处理(中断服务程序)
主存
中断请求 管理 I/O 操作
设备接口
设备
通道的工作过程示意图
13/6
IOP的特点:
…
6/6
性能分析: 假设有P台设备连接在通道上,每台设备传输数据需要 经历设备选择和数据传输2个时间段。分别用TSi、TDi 和ni(字节)来表示第i台设备的选择时间、传输1字节 数据所需时间和数据传输量,其中i=1~P。
7/6
三种通道的性能分析:
选择型通道
Tselect (TSi TDi ni )
(1)选择型通道 可连接多个外设,某个时段只能选择1个设备,该设备 的全部数据传输完成后再重新选择设备。
数据传送 系统总线
M
CPU
选择型通道 (1路) IOP
I/O总线
外设 1 外设 2
数据传输完成后,由 IOP决定选择哪个设备 工作。
计算机系统的硬件结构主要由五部分组成

计算机系统的硬件结构主要由五部分组成:控制器、运算器、内存储器、输入设备和输出设备。
随着半导体集成电路技术的出现和广泛的应用,Intel公司最先将控制器和运算器制作在同一芯片上(Intel 4004),就是我们常说的中央处理器。
中央处理器也叫微处理器,英文名是“Central Processing Unit”,简称CPU。
它是计算机硬件系统的指挥中心。
它主要包括控制器和运算器两个部分,其中控制器的功能是控制计算机各部分协调工作,运算器则是负责计算机的算术运算和逻辑运算,而运算的最终结果和中间结果要送入内存中保存。
内存储器也叫内存是计算机用于存储程序和数据的部件,由若干大规模集成电路存储芯片或其它存储介质组成。
内存储器直接与中央处理器交换资料,存取速度快,管理较复杂。
内存又分为随机存储器和只读存储器两大类。
但人们常说的内存往往是指随机存储器(Random Access Memory)简称RAM,用于存储当前计算机正在使用的程序和数据,信息可以随时存取,一旦断电,RAM中的资料全部丢失,且无法挽救;只读存储器(Read only Memory)简称ROM,资料一般下只能读出,不能写入。
通常,厂商把计算机最重要的系统信息和程序数据存储在ROM中,即使机器断电,ROM的资料也不会丢失。
内存存储资料的容量以字节(BYTE)为单位表示,简记为“B”,比如640KB,1MB,32MB,1GB等等。
其中1KB=1024B,1MB=1024KB,1GB=1024MB,1TB=1024GB。
内存储器的主要技术指针是存取资料的速度和存储容量。
输入、输出设备在中央处理器的控制下,通过接口线路与内存交换信息。
输入设备的任务是将程序和原始信息提供给计算机,并将其转换成计算机可识别和存储的形式。
主要有以下几种:①键盘输入设备。
②图形信息输入装置:如光笔、扫描仪、条码阅读器、数字化仪等。
③外存储器:外存在中央处理器控制下与内存交换资料,存取速度较慢,存储容量大。
计算机组成原理9章:输入输出系统

三、直接存储器存取方式(DMA) 1、基本概念 DMA是一种完全由硬件实现的I/O信息交换方式。是在I/O设备与主存 之间建立一条直接传送数据的通路,并在有关硬件电路(DMAC)的 控制下进行数据交换,而不需CPU干预。 在正常工作时,所有工作周期都用于执行CPU的程序,当外设将要 传输的数据准备好后,占用总线一个工作周期和知己交换一个单位数据, 这个周期过后,CPU继续控制总线,执行原程序。如此重复,直至整个 数据块传送完毕。 2、DMA的工作方式(访内冲突的处理) DMA技术的出现,使得外设可以通过DMA控制器直接访问内存,此 时,CPU可以继续执行原程序,CPU继续执行程序时要要访问内存, DMA传送时也要访问内存,这样就会出现访问内存冲突。如何处理?
3、DMA接口的组成及功能 (1)功能:指挥某台I/O设备完成操作;指出被传送信息在主存的首地址;指 出要传送的字节数。 (2)组成 ①IOCR:I/O控制寄存器,来自CPU的命令码,设备码,来自I/O设备的状态字。 ②IOAR:I/O地址寄存器,要交换信息在内存的首地址,自动加1 ③WC:字计数器,存放要成批交换的数据的个数,自动减1 ④IOIR:准备与内存交换的信息 ⑤BC:字节计数器,一次只能传送一个字节时用。 ⑥控制逻辑 以上各部分组成DMAC 4、DMA工作过程 (1)I/O指令→IOCR,命令码启动DMA,设备码选中所需设备 (2)DMA启动后,赋初值:内存首址→IOCR,交换字数→WC (字节→BC), 有关状态及控制信息→DMA (3)被启动的设备准备就绪,向CPU发DMA请求,CPU响应,便交换数据。 (4)从I/O接口输入一数据(从内存输出一数据)到IOIR,IOARMAR, IOIR→MIR ,完成一个数据的传送,同时修改IOAR和WC(BC) (5)又一数据从I/O接口(从内存)→IOIR,重复(4),直到所有数据传送 完毕。
第5章基本输入输出系统

第5章基本输入输出系统【教学目的】掌握接口的基本概念、IO端口的编址方法和基本的数据传送方式【教学重点】IO端口的编址方法和基本的数据传送方式【教学难点】中断方式和DMA方式【教学方法和手段】课堂教学【课外作业】P193习题3,4,7,10【学时分配】6学时【自学内容】8237的使用【讲授内容】5.1 概述输入输出系统包括:①外部设备(输入输出设备和辅助存储器)②设备控制器----主机(CPU和存储器)之间的控制部件,诸如磁盘控制器、打印机控制器等,有时也称为设备适配器或接口,其作用是控制并实现主机与外部设备之间的数据传送。
5.1.1接口的基本概念1、什么是接口计算机在工作过程中,CPU要不断地与其它部件交换信息。
CPU不是直接与外部设备交换信息的,而是经过一个中间电路,这个电路就称为“接口电路”,简称“接口”。
所谓接口就是主机与外部设备连接的桥梁,由它来完成CPU与外部设备之间信息的传递。
一般将外部设备与接口合称为“I/O系统”。
接口又称为“设备控制器”或“适配器”。
2、为什么要有接口电路外部设备为什么要通过接口电路与CPU连接?为什么不直接与CPU的总线相连接呢?从CPU的角度来看,对外部设备的访问(读/写)与对存储器的访问是类似的,为什么存储器可以直接通过总线与CPU连接,而外部设备却要通过接口电路来与CPU连接呢?这是因为:存储器的基本结构简单(只有很少几种),只要求几个简单的控制信号,而且存储器的访问速度一般都比较快,CPU与存储器之间的定时与协调比较容易,因此存储器可以直接通过总线与CPU连接。
而外部设备一般具有以下特点:⑴外部设备的品种繁多从类型上看:有输入设备、输出设备、输入/输出设备、测量设备、通信设备、控制设备等。
从结构上看:有机械式的、电子式的、机电混合式的。
从原理上看:各类设备的工作原理又是各不相同的。
⑵外部设备的工作速度分布范围宽如:电传打字机每秒能传输100个信息单位,温度传感器有可能长达几分钟才改变一个数据,软盘的传输速率为每秒2.5兆位,硬盘的传输速率为每秒5兆位以上。
第06章-IO系统设计ppt课件(全)

A1 A2 …
B1 B2 …
通道 A1 A2 … B1 B2 … C1 C2 …
C1 C2 …
图6.16 选择通道传送方式示意图
(3)数组多路通道
◦ 综合前两种通道的优点,可连接多台高速设备,允许几 台设备并行工作,以成组交叉方式传送。每个外设都有 数据缓冲区。
硬件中断(硬中断):是一个异步信号,表明需要注意、 或需要改变执行一个同步事件。
软件中断(软中断):是利用硬件中断的概念,用软件方 式进行模拟,实现宏观上的异步执行效果。
外部中断:一般是指由计算机外设发出的中断请求,如: 键盘中断、打印机中断、定时器中断等。外部中断是可以 屏蔽的中断。
内部中断:是指因硬件出错(如突然掉电、奇偶校验错等) 或运算出错(除数为零、运算溢出、单步中断等)所引起 的中断。内部中断是不可屏蔽的中断。
主存
…
12H JMP 200 向量地址 13H JMP 300
14H JMP 400
入口地址 200 打印机服务程序
入口地址 300 显示器服务程序
… ……
图6.10 通过向量地址寻找入口地址
图6.12 链式排队线路和设备编码器
直接存储器访问方式(Direct Memory Access,DMA), 是一种直接依靠硬件在主存与I/O设备间进行数据传送,且 在 数 据 传 送 过 程 中 不 需 CPU 干 预 的 I/O 数 据 传 送 控 制 方 式 。 CPU与接口的数据传送的具体过程由硬件(DMA Controller, DMAC,DMA控制器)完成,传送速度比通过CPU快。 (1)CPU暂停方式 (2)周期挪用方式(周期窃取方式) (3)交替访问内存方式
冯诺依曼计算机五大体系结构

冯诺依曼计算机五大体系结构
冯·诺依曼计算机是20世纪初计算机发展的重要一步,它向世界送去了计算机的希望。
冯·诺依曼开发了“五大体系结构”,即输入输出
(I/O)系统、存储程序、运算器、控制器和指令解释器。
本文将这五大体系结构详细介绍如下:
一、输入输出(I/O)系统
输入输出(I/O)系统主要用于将冯·诺依曼机器与外界设备连接,以便与外界设备的信息进行交换,进而支持冯·诺依曼机器的其他功能。
二、存储程序
存储程序是一种可存储信息的装置,用来储存、增改和读取存储在内存中的信息,它是冯·诺依曼计算机中最重要的一个系统。
三、运算器
运算器主要用于实现运算和处理逻辑指令,能够计算出由运算符号和其他数据组成的表达式的值。
四、控制器
控制器主要用于控制工作流程,包括确定指令的执行顺序,并将相应
的指令依次送入机器中。
五、指令解释器
指令解释器用来解释工作指令,它主要将含有字节的机器指令解码成具有较高级别的机器指令,以便机器识别并运行。
总之,冯·诺依曼计算机五大体系结构是计算机科学历史上一个重要的里程碑,它为计算机而形成的重要基础,它赋给我们自动解决问题的能力。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
设备分配算法
• 先请求先服务:按I/O请求的先后顺序,排成 I/O请求命令队列;按FCFS分配设备; • 优先权高者优先:依据进程的优先级,指定 I/O请求的优先级,排成不同优先级队列;按 优先级高低分配设备。对优先权相同的进程, 则按先请求先服务算法分配。
设备分配中的安全性
多进程请求使用I/O设备时,应进行安全性检查,以防止因 相互等待对方进程释放其所占设备而导致死锁。 静态分配法 动态分配法
• I/O操作要经过三级控制 :第一级由CPU执 行I/O 指令,启动或停止通道,查询通道状 态;第二级是在通道接收CPU的通道命令字 后,由通道执行为其准备的通道程序,向控 制器发命令;第三级由控制器根据通道发出 的命令控制外设完成I/O 操作。
5.2 设备分配
由于外设资源的有限,需解决进程间的外设共享问 题,以提高外设资源的利用率。设备分配是对进程
设备管理的目标
• 提高各种外部设备的工作效率
• 向用户提供使用方便且独立于设备的统一界面
(设备的独立性)
• 对各种外部设备采用尽可能统一的管理方法,
设计一个简练、可靠、易于维护的设备管理系 统。
向用户提供使用方便且独立于设备的统一界面
方便性: 由于具体物理设备的多样性、复杂性,编制输入 输出程序是相当复杂。由操作系统来负责输入输出工 作,使系统形成一种对“用户友好”的环境。 统一性:
本章的重要概念及相关要求
• 了解设备管理的目标、基本功能; • 通道工作方式:了解通道结构和连接方式 (四级连接、三级控制); • 设备分配:了解设备分配原则和策略。
二、 设备的简单分类
1. 按所属关系 系统设备 ––– 在o.s生成时已登记于系统中的 标准设备
用户设备 ––– 在o.s生成时未已登记于系统中 的非标准设备
2. 按资源分配角度: 独占设备 :一次只能分给一个用户使用 共享设备 : 可供多个作业进程共享 虚拟设备 : 使用spooling 技术 使独占型设备成为共享设备,从而提高了设备利 用率和系统的效率,这种技术被称为虚拟设备技术, 实现这一技术的硬件和软件系统被称为SPOOLing,或 称为假脱机系统。
5.1 概述
一、 设备:
除cpu及内存以外的所有设备和装置(I/O设备,存储 设备等)。
外部设备:打印机、显示器、光盘、磁盘(硬、软)、 键盘、磁带等 存储设备:用来存放各种信息的设备称为存储设备, 例如,软盘、硬盘、光盘和磁带等; I/O设备:用来向计算机输入和输出信息的设备,如 键盘、鼠标、显示器、打印机等。 在现代计算机系统中有些设备既可以做存储设备,也 可以做I/O设备,例如,软盘、硬盘等。
对不同设备都使用同一套界面。
设备独立性:
由操作系统实现具体设备的物理I/o操作,用户仅
使用逻辑设备名,这样用户仅与逻辑设备有关,而与具 体的物理设备无关--设备独立性。 一个程序应该与给定设备类型中的哪一台设备供其
使用无关。 要求用户程序尽可能地与设备类型无关。程序是从
“虚拟设备”上进行操作。
对各种外部设备采用尽可能统一的管理方法 计算机外部设备种类繁多,特性各异。 主要表现在: (1)速度 (2)传输单位
(3)容许的操作
(4)出错条件
设备管理的基本功能
• 记录系统中所有设备、控制器和通道的状态,
以掌握系统中的I/O设备资源及其使用情况。
--I/O交通控制程序 • 按一定的算法在诸争用进程间调度和分配设备 -- I/O调度程序 • 完成实际的I/O操作--通道执行通道程序
5.3 输入输出系统结构
----I/O控制方式
程序查询方式
I/O操作由程序发起,并等待操作完成。数据的每 次读写通过CPU。在与外设传输数据时,首先查 询外设的状态,仅当外设准备好时,才在CPU与 外设间传输数据。 缺点:CPU与外设是异步工作的,在外设进行数 据处理时,CPU只能等待。 早期的设备控制方式采用。
设备独立性(物理设备和逻辑设备)
• 逻辑设备:用户程序中所涉及的该类物理设备 特性的抽象; • 目的:实现用户程序与物理设备的无关性 系统规定,在用户程序中不直接使用物理设备名, 而使用逻辑设备名。 优点:改善设备利用率,提高系统的可适应性和 可扩展性。 系统设置一张逻辑设备表LUT,以实现逻辑设备到 物理设备之间的映射。
在大、中型和高档小型计算机系统中,大多采用通道技术
System Bus
Processor
Channel Processor
Memory
I/O Bus
I/O Controller
I/O Controller
I/O Controller
I/O Controller
• 现代计算机I/O系统的结构:由通道、控制 器和设备三级组成
程序中断方式
CPU与外设并行操作,仅当外设准备好向CPU传送
数据时,才向CPU发中断请求,请求CPU为其服务。
即转入中断服务程序,进行I/O服务,在主机与外 设间传送数据。 采用这种方式要求控制寄存器中有一个中断位。
优点:在外设进行数据处理时,CPU不必等待,可以
继续执行该程序或其他程序。 缺点:CPU每次处理的数据量少(通常不超过几个字 节),只适于数据传输率较低的设备。
直接存取访问方式(DMA,
Direct Memory Access)
由程序设置DMA控制器中的若干寄存器值(如内存始址, 传送字节数),然后发起I/O操作,而后者完成内存与外设 的成批数据交换,在操作完成时由DMA控制器向CPU发出 中断。以“窃取”总线周期的方式,在存储器与外设间传 送数据。 优点:CPU只需干预I/O操作的开始和结束,而其中的一批 数据读写无需CPU控制,适于高速设备,常用于块设备传 输系统中。缺点:完成简单的数据传输,不能满足复杂I/O
System Bus
Processor
DMA Controller
I/O Con Controller
Memory
通道传送方式(channel) CPU与通道并行工作,由通道实现在存储器与外 设间数据转换与传送。 I/O通道是一种特殊的处理机,它具有执行I/O 指令的能力,并通过执行通道(I/O)程序来控 制I/O操作。通道只能执行与I/O操作有关的指 令,其指令类型单一;通道没有自己的内存, 即通道与CPU共享内存。
3. 按基本信息单位分: 字符设备 ––– 处理信息以单个字符为单位, 慢(如:打印机) 块设备 ––– 以一组数据为单位 (512 字节 ) ,快 (如:磁盘)
设备管理目的
• 提高效率:提高I/O访问效率,匹配CPU和多
种不同处理速度的外设
• 方便使用:方便用户使用,对不同类型的设备
统一使用方法,协调对设备的并发使用 • 方便控制:方便OS内部对设备的控制:增加 和删除设备,适应新的设备类型
提高各种外部设备的工作效率
并行性: 为了提高设备利用率和系统效率,设备管 理的设计应能使各设备的数据传输与CPU并行运 行,使各设备充分地并行工作。
有效性与均衡性:
由于输入输出操作往往成为计算机系统中的“瓶颈” 部分,因此设备管理设计应尽可能地使设备有效地工作, 考虑各设备忙闲的均衡性,避免忙闲不均现象。
使用外设过程的管理。系统必须有一个合理的设备
分配机制,并且要保证系统的安全性,消除诸进程 竞争资源而导致死锁的现象。 设备分配的原则是合理使用外设(公平和避免死锁), 提高设备利用率。
设备分配策略
独占、共享和虚拟设备分配技术
• 设备分类: – 独占设备:打印机等; – 共享设备:磁盘、网卡等; – 虚拟设备 • 分配策略: – 独占方式: • 设备利用率不高,不利于共享 – 共享方式: – 虚拟方式: • 提高系统和I/O设备的利用率,减少进程在运行期 间等待I/O操作的时间。
