悬挑阳台承载力计算
悬挑工字钢1.25倍的计算方式

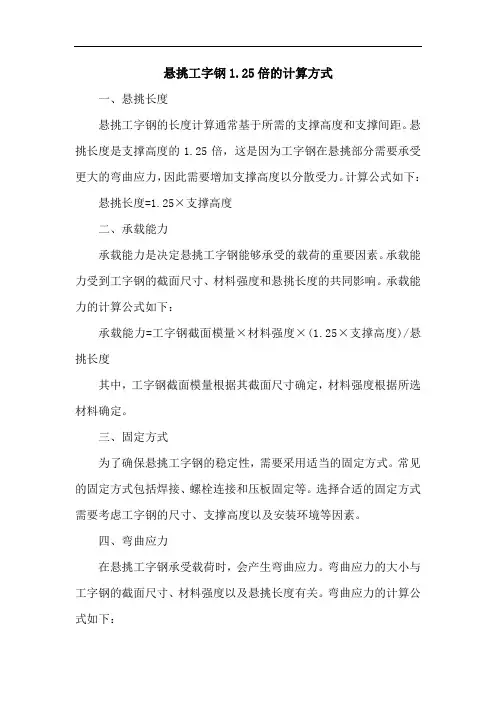

悬挑工字钢1.25倍的计算方式一、悬挑长度悬挑工字钢的长度计算通常基于所需的支撑高度和支撑间距。
悬挑长度是支撑高度的1.25倍，这是因为工字钢在悬挑部分需要承受更大的弯曲应力，因此需要增加支撑高度以分散受力。
计算公式如下：悬挑长度=1.25×支撑高度二、承载能力承载能力是决定悬挑工字钢能够承受的载荷的重要因素。
承载能力受到工字钢的截面尺寸、材料强度和悬挑长度的共同影响。
承载能力的计算公式如下：承载能力=工字钢截面模量×材料强度×(1.25×支撑高度)/悬挑长度其中，工字钢截面模量根据其截面尺寸确定，材料强度根据所选材料确定。
三、固定方式为了确保悬挑工字钢的稳定性，需要采用适当的固定方式。
常见的固定方式包括焊接、螺栓连接和压板固定等。
选择合适的固定方式需要考虑工字钢的尺寸、支撑高度以及安装环境等因素。
四、弯曲应力在悬挑工字钢承受载荷时，会产生弯曲应力。
弯曲应力的大小与工字钢的截面尺寸、材料强度以及悬挑长度有关。
弯曲应力的计算公式如下：弯曲应力=(外载荷×支撑高度)/(工字钢截面模量×悬挑长度)五、剪切应力在悬挑工字钢承受载荷时，还会产生剪切应力。
剪切应力的大小与工字钢的截面尺寸、材料强度以及悬挑长度有关。
剪切应力的计算公式如下：剪切应力=(外载荷×支撑高度)/(工字钢截面模量×悬挑长度)×0.615综上所述，悬挑工字钢1.25倍的计算方式需要考虑悬挑长度、承载能力、固定方式、弯曲应力和剪切应力等多个方面。
通过合理的计算和选择，可以确保悬挑工字钢的安全性和稳定性，满足工程需求。
悬挑脚手架作用下阳台梁承载力验算
悬挑脚手架作用下阳台梁承载力验算根据本工程特点，型钢工具式悬挑脚手架分别在二层、八层、十四层、二十层结构悬挑，考虑到阳台处脚手架外附加荷载较大，为保证结构传力可靠，需对阳台梁承载力进行验算。
结合结构图，以27-29轴最大阳台跨度为最不利受力计算，见图1、图2。
图一图二根据外脚手架方案，立杆纵向间距，单立杆竖向力P=20KN，则型钢作用于阳台上，其受力简图如下：一、阳台连系梁承载力验算阳台连系梁截面为200*550，混凝土强度等级为C30，受力纵筋采用HRB400三级钢，箍筋采用HRB400三级钢。
2 计算条件：荷载条件:均布恒载标准值: m 活载准永久值系数:均布活载标准值: m 支座弯矩调幅幅度: %梁容重 : m3计算时考虑梁自重: 考虑恒载分项系数 : 活载分项系数 :活载调整系数 :配筋条件:抗震等级 : 不设防纵筋级别 : HRB400混凝土等级 : C30 箍筋级别 : HRB400配筋调整系数 : 上部纵筋保护层厚: 25mm面积归并率 : % 下部纵筋保护层厚: 25mm最大裂缝限值 : 挠度控制系数C : 200截面配筋方式 : 双筋3 计算结果：单位说明:弯矩: 剪力:kN纵筋面积:mm2箍筋面积:mm2/m裂缝:mm 挠度:mm-----------------------------------------------------------------------梁号 1: 跨长 = 600 B×H = 200 × 550左中右弯矩(-) :弯矩(+) :剪力:上部as: 35 35 35下部as: 35 35 35上部纵筋: 220 220 220下部纵筋: 220 220 220箍筋Asv: 191 191 191上纵实配: 2E14(308) 2E14(308) 2E14(308)下纵实配: 2E14(308) 2E14(308) 2E14(308)箍筋实配: 2E6@250(226) 2E6@250(226) 2E6@250(226)腰筋实配: 6d8(302) 6d8(302) 6d8(302)上实配筋率: % % %下实配筋率: % % %箍筋配筋率: % % %裂缝:挠度:最大裂缝:<最大挠度:<(600/200)本跨计算通过.-----------------------------------------------------------------------梁号 2: 跨长 = 1600 B×H = 200 × 550左中右弯矩(-) :弯矩(+) :剪力:上部as: 35 35 35下部as: 35 35 35上部纵筋: 220 220 220下部纵筋: 220 220 220箍筋Asv: 191 191 191上纵实配: 2E14(308) 2E14(308) 2E14(308)下纵实配: 2E14(308) 2E14(308) 2E14(308)箍筋实配: 2E6@250(226) 2E6@250(226) 2E6@250(226)腰筋实配: 6d8(302) 6d8(302) 6d8(302)上实配筋率: % % %下实配筋率: % % %箍筋配筋率: % % %裂缝:挠度:最大裂缝:<最大挠度:<(1600/200)本跨计算通过.-----------------------------------------------------------------------梁号 3: 跨长 = 1600 B×H = 200 × 550左中右弯矩(-) :弯矩(+) :剪力:上部as: 35 35 35下部as: 35 35 35上部纵筋: 220 220 220下部纵筋: 220 220 220箍筋Asv: 191 191 191上纵实配: 2E14(308) 2E14(308) 2E14(308)下纵实配: 2E14(308) 2E14(308) 2E14(308)箍筋实配: 2E6@250(226) 2E6@250(226) 2E6@250(226)腰筋实配: 6d8(302) 6d8(302) 6d8(302)上实配筋率: % % %下实配筋率: % % %箍筋配筋率: % % %裂缝:挠度:最大裂缝:<最大挠度:<(1600/200)本跨计算通过.-----------------------------------------------------------------------梁号 4: 跨长 = 1300 B×H = 200 × 550左中右弯矩(-) :弯矩(+) :剪力:上部as: 35 35 35下部as: 35 35 35上部纵筋: 220 220 220下部纵筋: 220 220 220箍筋Asv: 191 191 191上纵实配: 2E14(308) 2E14(308) 2E14(308)下纵实配: 2E14(308) 2E14(308) 2E14(308)箍筋实配: 2E6@250(226) 2E6@250(226) 2E6@250(226)腰筋实配: 6d8(302) 6d8(302) 6d8(302)上实配筋率: % % %下实配筋率: % % %箍筋配筋率: % % %裂缝:挠度:最大裂缝:<最大挠度:<(1300/200)本跨计算通过.-----------------------------------------------------------------------4 所有简图：由此可知原结构设计梁安全二、阳台悬挑梁承载力验算阳台梁截面尺寸200mm*550mm，混凝土强度等级C30，弯曲抗拉强度设计值为fcm=mm2，轴心抗压强度设计值fc = N/mm2，纵向受力钢筋为三级钢，fy=360N/mm2，fy＇=360N/mm2，受拉钢筋为3Φ20,受压钢筋为2Φ16,箍筋为三级钢Φ8@100。
悬挑脚手架作用下阳台梁承载力验算
悬挑脚手架作用下阳台梁承载力验算阳台梁是建筑物结构的重要组成部分，它起到支撑楼板和承重墙体的作用。
为了保证阳台梁的安全性和稳定性，需要对其承载力进行验算。
首先，需要确定阳台梁的材料和尺寸。
常见的阳台梁材料有钢筋混凝土和钢结构，不同材料的承载力计算方法有所不同。
尺寸方面，需要考虑阳台梁的长、宽和高等参数。
在进行承载力验算之前，我们需要明确阳台梁的受力形式和作用荷载。
阳台梁主要受到自重和附加荷载的作用。
自重是指阳台梁自身的重量，需要根据材料密度和尺寸计算得出。
附加荷载包括人员负荷、施工荷载等，根据实际情况确定。
接下来，我们可以根据阳台梁的受力情况，进行承载力验算。
常见的验算方法有以下几种：1.静力计算法：根据静力学原理，进行受力分析和计算。
静力计算需要考虑阳台梁的弯矩、剪力和轴力等受力情况，采用力学公式进行计算。
2.有限元分析法：利用计算机软件进行数值模拟，对阳台梁进行受力分析和计算。
有限元分析法可以更精确地模拟阳台梁的受力情况，考虑到材料的非线性性和复杂的受力分布。
3.抗弯强度验算法：根据阳台梁材料的抗弯强度和受力情况，进行验算。
抗弯强度验算需要考虑材料的弯曲应力和弯曲强度，根据弯矩和截面形状进行计算。
4.极限承载力验算法：根据阳台梁的极限承载能力，进行验算。
极限承载力验算需要考虑阳台梁的整体稳定性和局部稳定性，采用强度理论和抗变形理论进行计算。
在进行承载力验算时，还需要将阳台梁与其他结构的连接方式和受力情况考虑在内。
同时，还需要考虑施工期间的荷载变化和临时荷载的影响，以保证阳台梁的安全性和稳定性。
最后，为了确保阳台梁的承载力，需要进行验收和监测工作。
验收工作包括对阳台梁的材料和尺寸进行检查，验证验算结果的准确性。
监测工作包括对阳台梁的实际受力情况进行定期检测和记录，及时发现和解决潜在的问题。
总之，悬挑脚手架在阳台梁承载力验算中起到了重要的作用。
通过正确的计算方法和严格的验收监测工作，可以保证阳台梁的安全可靠，为高层建筑的施工提供良好的工作条件。
悬挑脚手架作用下阳台梁承载力验算
悬挑脚手架作用下阳台梁承载力验算根据本工程特点，外脚手架需进行分段卸荷于主体结构上，结合脚手架施工方案，型钢悬挑脚手架分别设置在8#栋7、13层，9、10、14#栋10层，考虑到阳台处脚手架外附加荷载较大，为保证结构传力可靠，需对阳台梁承载力进行验算。
结合8、9、10、14#栋结构图，选取以下阳台进行受力验算：1、9、10、14#栋南向大阳台选取跨度和荷载都较大的9、10#栋6~15轴南向阳台进行结构受力验算。
2、8#栋阳台选取跨度最大的14~22及29~37轴内阳台进行结构受力验算，3、14#栋10层北向阳台（2~8、10~16、18~24、26~32轴）验算4、8#栋7、13层南向阳台（10~14、37~41轴）验算5、8#栋7、13层北向阳台验算（16~18、33~35轴）验算6、8#栋7、13层南向阳台（3~5、46~48轴）验算7、9、10#栋10层北向阳台（7~9、12~14、26~28、31~33轴）验算验算成果见附件各栋阳台加强配筋图。
阳台梁上由外架传来的集中力大小及位置详见附图9、10#栋6~15轴南向阳台受力验算一、阳台连系梁承载力验算阳台连系梁截面为200*400，混凝土强度等级为C30，受力纵筋采用HRB400三级钢，箍筋采用HPB300一级钢，阳台板厚为100mm。
1、荷载统计恒荷载阳台连系梁自重：q1=0.2*0.4*25=2KN/M阳台板传给连系梁自重：q2=0.65*0.10*25=1.625KN/M阳台活荷载：q3=2.5KN/M2*1=2.5 KN/M则均布荷载设计值为q=1.2*( q1+ q2)+1.4* q3=1.2*(2+1.625)+1.4*2.5=7.85KN/M 外脚手架型型钢传给阳台连系梁的集中力为27.2KN，集中力间距为1.3m。
考虑连系梁两端固接于阳台悬挑梁上，其受力计算简图如下：经计算，其弯矩包络图及剪力包络图如下：2、阳台连系梁正截面承载力验算连系梁截面尺寸bxh=200mm*400mm ，混凝土强度等级C30，弯曲抗拉强度设计值为f t =1.43N/mm 2，轴心抗压强度设计值f c =14.3 N/mm 2，纵向受力钢筋为三级钢，f y =360N/mm 2，f y ＇=360N/mm 2，ξb=0.518，受拉钢筋为2Φ14，A s =308mm 2,受压钢筋为2Φ14，A s ＇=308mm 2,。
悬挑阳台承载力验算
（七）型钢设在阳台上的阳台验算验算选择的是一个最不利阳台作为代表进行计算的；型钢设在阳台上示意图一、梁L1承载力验算：L1截面尺寸为：200×400混凝土强度等级：取最小的等级C25L1配筋：梁上部配筋3根20；梁下部配筋2根16；梁L1受力示意图根据力法计算原理，在A处增加一个未知单位力X1由公式01111=∆+P X δ()() ⎝⎛⨯⨯+⨯+⨯⨯+⨯+⨯⨯⨯=∆9.20.1373.140388.62210.28.0388.62796.202133.18.0796.202110121EIp()()())25.55.0234.429056.323216.48.0056.323557.223212.48.0557.223373.14021⨯⨯+⨯+⨯⨯+⨯+⨯⨯+⨯+mm 44.15912400200108.21016.29763512=÷⨯⨯⨯⨯= ()mm 335111097.212400200108.23255005500550021-⨯=÷⨯⨯⨯⨯⨯⨯⨯=δ代入公式得KN X 68.531-= （方向向上）M1和MP 图叠加，得最终弯矩图固端B 处弯矩最大m KN M •=2.100max剪力Q 图=max V 91.1KNmm bf f A f A x C yS y S 68.812009.110.13604023609421=⨯⨯⨯-⨯=''-=α)′(′′)2(001S y S C a h f A xh bx f M +=αμ ()mkN m kN M ⋅⋅=-⨯⨯+⎪⎭⎫ ⎝⎛-⨯⨯⨯⨯=2.10078.11035365360402268.8136568.812009.110.1＜μ满足要求！L1抗剪承载力验算：000.175.1h s A f bh f V sv yv t CS++=λ36510010121036520023.10.15.175.1⨯⨯+⨯⨯⨯+=kN kN 1.9131.142>=抗剪承载力满足要求！ 二、梁L2承载力验算：L2截面尺寸为：200×400 混凝土强度等级：C25 L2配筋：梁上部配筋3根20；梁下部配筋2根16；箍筋φ8@100/200固端C 处产生的弯矩最大：m kN m kN m kN m kN M ⋅=⨯+⨯+⨯=16.1163.0275.223.1275.225.168.53max KN Q 23.98max =抗弯承载力验算：mm bf f A f A x C yS y S 68.812009.110.13604023609421=⨯⨯⨯-⨯=''-=α)()2(001'-''+-=S y S C a h f A x h bx f M αμ()mkN m kN M ⋅⋅=-⨯⨯+⎪⎭⎫ ⎝⎛-⨯⨯⨯⨯=16.11678.11035365360402268.8136568.812009.110.1＜μ不满足要求！ L2配筋计算：m kN a h A f M S S y ⋅=-⨯⨯='-''=76.47)35365(402360)(02μ 混凝土所受弯矩：m kN m kN m kN M M M ⋅=⋅-⋅=-=4.6876.4716.11621μμ22.0365365200/9.110.1104.68262011=⨯⨯⨯⨯⋅⨯==mmmm mm mm N mmN bh f M C S ααμ 26.0=ξ查表得mm mm h x S 7029.9426.03650=>=⨯==αξmm f f A bx f yy S C 10303603604029.942009.110.11S =⨯+⨯⨯⨯=''+=αα选用4根20，钢筋面积为12572mm ，满足要求！对于设有型钢的阳台L2上部配筋原设计为3根20，现应改为4根20，能满足要求！L1抗剪承载力验算：000.175.1h sA f bh f V sv yv t CS++=λ36510010121036520023.10.15.175.1⨯⨯+⨯⨯⨯+=kN Q kN 23.98139max =>=抗剪承载力满足要求！。
阳台悬挑部位荷载分析验算
阳台悬挑部位荷载分析验算一、工程概况 (1)二、阳台荷载 (2)三、脚手架荷载 (2)四、模型建立 (3)五、计算结果 (3)六、Morgain软件校核截面 (6)七、阳台结构梁位移 18一、工程概况本工程采用悬挑脚手架进行外围结构施工，悬挑脚手架附着在已完成施工的框架主体结构上。
因部分结构外围为悬挑阳台，考虑利用阳台封头梁（200×400）作为悬挑工字钢的附着点。
本方案将分析计算悬挑脚手架对悬挑阳台的影响，校核永久结构在脚手施工荷载影响下的安全。
根据工程设计图纸可知，结构差异不大，阳台受力情况相似，选取南侧阳台进行最不利工况分析。
二、阳台荷载本次校核采用MIDAS/gen专业结构计算软件，阳台结构自重由软件自行计算。
根据设计资料，阳台周边栏杆自重取1.5kN/m，阳台活荷载取 2.5KN/m2，考虑施工不利因素，校核时的阳台活荷载取为4KN/m2；考虑外围脚手架的围护作用，不考虑栏杆玻璃的风荷载，仅考虑脚手架风荷载作用；三、脚手架荷载按《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）选取。
（1）恒载：立杆自重0.1295kN/m（1.5m纵距）；扣件自重18.4N/个；脚手板自重0.35kN/m2；挂网自重0.05kN/m2；栏杆与脚手板挡板自重0.17kN/m（2）风荷载：基本风压ω0=0.4kN/m2，地面粗糙度C类，密目网挡风系数取为0.8。
风荷载体形系数μs=1.3φ=1.04；按屋顶高度（48.60m）考虑，计算近似按离地面50m高度，风荷载体型系数为μz=1.25，所以风荷载标准值ωk=1.25×1.04×0.4=0.52kN/m2。
（3）施工荷载：考虑两层，每层3Kpa。
四、模型建立脚手架悬挑支座（包括拉杆）与阳台整体建模，模型如图1所示（标准层高2.9m）。
阳台悬挑梁视为固端悬臂梁，不考虑阳台板刚度的有利作用。
图1 悬挑脚手及阳台整体计算模型示意图五、计算结果经MIDAS/gen计算，阳台悬挑主梁最大轴力4.7KN,最大剪力46.3KN（Y向剪力可忽略不计），最大扭矩3.3KN•m，最大弯矩69.6KN•m（Z向弯矩可忽略不计）；封头梁最大轴力5.5KN,最大剪力39.6KN，最大扭矩 1.9KN•m，最大弯矩49.4KN•m。
型钢悬挑脚手架计算3.rtf(阳台位)
阳台位悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
计算的脚手架为双排脚手架，搭设高度为14.5米，立杆采用单立管。
搭设尺寸为：立杆的纵距1.50米，立杆的横距0.80米，步距1.80米。
采用的钢管类型为48×3.0，连墙件采用2步2跨，竖向间距3.60米，水平间距3.00米。
施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设4层。
悬挑水平钢梁采用18号工字钢，其中建筑物外悬挑段长度2.60米，建筑物内锚固段长度1.90米。
悬挑水平钢梁采用支杆与建筑物拉结，最外面支点距离建筑物2.00m，支杆采用12.6号槽钢。
一、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.150×0.800/3=0.040kN/m活荷载标准值 Q=3.000×0.800/3=0.800kN/m静荷载的计算值 q1=1.2×0.038+1.2×0.040=0.094kN/m活荷载的计算值 q2=1.4×0.800=1.120kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.094+0.10×1.120)×1.5002=0.269kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.094+0.117×1.120)×1.5002=-0.316kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：=0.316×106/4491.0=70.365N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值q1=0.038+0.040=0.078kN/m活荷载标准值q2=0.800kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.078+0.990×0.800)×1500.04/(100×2.06×105×107780.0)=1.927mm 大横杆的最大挠度小于1500.0/150与10mm,满足要求!二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
悬挑板结构计算说明
挑檐板配筋、裂缝及挠度计算原理一、确定计算方法因为板的配筋面积研究的是1米板宽线荷载均为1米板宽的数值（b=1000mm）挑檐采用雨篷构件的计算方法二、确定荷载分类、统计数据1．均布恒荷载标准值gk (kN/m)板自重+板底板侧的抹灰、粉刷+找平、找坡（面层）+其他材料（轻质材料如SBS防水、附加层、掺入的防水剂等可取）材料容重参考：混凝土（kN/m3）25纸筋石灰抹底（抹灰）（kN/m）16水泥砂浆找平、找坡（面层）（kN/m3）20C15细石混凝土（面层）（kN/m3）23水泥砂浆粉刷墙面单位自重（kN/m2）=20×（厚）×22．均布活荷载标准值qk (kN/m)取不上人屋面活荷标准值与雪荷载标准值的最大值有翻边的（会产生积水）取积水荷载与以上值的最大值归纳一句话即取活荷载、雪荷载、积水荷载较大值注：不上人屋面活荷+（《楼梯阳台雨篷设计》第222页；《荷规》注:1允许部分构件加）积水荷载为1米板宽底板受到的积水线荷载雪荷载标准值=基本值×μr积雪分布系数μr取值见《荷规》表项次13．集中恒荷载标准值Fgk (kN/m)翻边+翻板自重（挑檐的翻边之上还有翻板）4．施工检修集中荷载F (kN)雨篷、挑檐取F=1kN三、采取最不利的荷载组合永久荷载控制的组合：P=+××qk可变荷载控制的组合：P=+以上组合分别定义了不同的荷载分项系数γg 与γq及组合值系数没有集中恒荷载Fgk对弯矩的影响时只要取上述最大值如有集中恒荷载Fgk，取两种组合下产生的最大弯矩的组合四、进行弯矩计算计算原则：集中荷载F不与活荷载q同时考虑（算弯矩时不组合，并不是不考虑）M1=（γg·g k+γq·q k）l n2+F g·l nM2=γg·g k·l n2+F g·l n+1×l nM=max(M1，M2)注：有集中恒荷载时M要计算两种荷载组合下M1、M2的值，取产生最大弯矩的荷载组合，荷载分项系数取相应组合下的。
悬挑脚手架悬挑(阳台部分)计算书.rtf
悬挑式扣件钢管脚手架计算书依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。
双排脚手架，搭设高度20.0米，立杆采用单立管。
立杆的纵距1.50米，立杆的横距0.95米，内排架距离结构2.10米，立杆的步距1.80米。
采用的钢管类型为φ48×2.8，连墙件采用2步3跨，竖向间距3.60米，水平间距4.50米。
施工活荷载为2.0kN/m2，同时考虑2层施工。
脚手板采用竹笆片，荷载为0.10kN/m2，按照铺设4层计算。
栏杆采用冲压钢板，荷载为0.16kN/m，安全网荷载取0.0100kN/m2。
脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。
基本风压0.30kN/m2，高度变化系数1.2500，体型系数0.6000。
卸荷吊点按照构造要求考虑，不进行受力计算！悬挑水平钢梁采用16号工字钢，建筑物外悬挑段长度3.10米，建筑物内锚固段长度0.00米。
悬挑水平钢梁采用拉杆与建筑物拉结，最外面支点距离建筑物3.00m。
而拉杆采用圆钢φ20.0 mm。
钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。
一、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值 P1=0.036kN/m脚手板的荷载标准值 P2=0.100×0.950/2=0.047kN/m活荷载标准值 Q=2.000×0.950/2=0.950kN/m静荷载的计算值 q1=1.2×0.036+1.2×0.047=0.100kN/m活荷载的计算值 q2=1.4×0.950=1.330kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.100+0.10×1.330)×1.5002=0.317kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.100+0.117×1.330)×1.5002=-0.373kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=0.373×106/4248.0=87.696N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值 q1=0.036+0.047=0.083kN/m活荷载标准值 q2=0.950kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.083+0.990×0.950)×1500.04/(100×2.06×105×101950.0)=2.403mm 大横杆的最大挠度小于1500.0/150与10mm,满足要求!二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
悬挑构件承载力计算
悬挑构件承载力计算书针对15、16、17号楼挑廊部分存在落地式外脚手架直接支撑在悬挑构件上的情况，特编制本计算书，验算悬挑构件的承载力是否满足需要。
16号楼挑廊长度75.1米，为最不利情况，以此数据为计算依据。
悬挑梁最大悬挑长度3.9米，挑廊长度75.1米，根据外架布置间距需设置51排立杆，外架搭设高度（0.45+34.85+1.5=36.8M ）。
小计立杆102根，长度36.8米，大横杆42根，拦腰杆21根，长度75.1米，小横杆51*21=1071根，长度1.2米，合计9770.1米。
按3.0mm 壁厚计算钢管重量，每米钢管重量3.48KG 。
总计总量33999.948KG,约为34T ，换算为作用力为340KN 。
悬挑部分共计23根悬挑梁，则每根悬挑梁近似荷载为340/23=14.78KN 。
悬挑梁截面尺寸400×700，上部9根HRB500 25，下部4根HRB500 25。
1、悬挑梁负弯矩计算外架搭设离墙间距350mm ，外架宽度800mm 。
悬挑梁受力点悬挑长度（350+800|2=750） ，端部集中荷载14.78KN ，则负弯矩为： W=FL=14.78×0.75=11.09KN ·M2、正截面承载力计算梁截面受压区高度：X=h 0-b f m h cm /220- =640-400/13.16/10704000026402⨯-=26.47mmX 0h b ξ≤=0.544×640=348.16梁负弯钢筋截面积：ycm S f xb f A ==16.13×24×400/610=253.85mm ²A〉25×25×3.14|9=218.06 mm²S则悬挑部分满足外架荷载要求。
阳台悬挑型钢计算书
阳台悬挑型钢计算书一、依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010由于阳台不能作为型钢锚固段，故采用双[5槽钢拉杆作为悬挑型钢的支撑点。
做法如下图示意：二、计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。
双排脚手架，搭设高度26.1米，立杆采用单立管。
立杆的纵距1.50米，立杆的横距0.90米，内排架距离结构0.30米，立杆的步距1.80米。
采用的钢管类型为φ48×3.0，连墙件采用2步2跨，竖向间距3.60米，水平间距3.00米。
施工活荷载为2.5kN/m2，同时考虑2层施工。
脚手板采用钢筋网片，荷载为0.15kN/m2，按照铺设10层计算。
栏杆采用木板，荷载为0.16kN/m，安全网荷载取0.0100kN/m2。
脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。
基本风压0.30kN/m2，高度变化系数1.7900，体型系数1.1200。
卸荷钢丝绳采取1段卸荷，吊点卸荷水平距离1倍立杆间距。
卸荷钢丝绳的换算系数为0.85，安全系数K=10.0，上吊点与下吊点距离3.2m。
悬挑水平钢梁采用16号工字钢，建筑物外悬挑段长度1.30米，建筑物内锚固段长度2.70米。
悬挑水平钢梁采用悬臂式结构，拉杆采用双[5槽钢与框架梁预埋钢板焊接拉结。
钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。
三、脚手架荷载标准值作用于脚手架的荷载包括静荷载、活荷载和风荷载。
静荷载标准值包括以下内容：(1)每米立杆承受的结构自重标准值(kN/m)；本例为0.1072N G1= 0.107×26.100=2.799kN(2)脚手板的自重标准值(kN/m2)；本例采用钢筋网片脚手板，标准值为0.15N G2= 0.150×10×1.500×(0.900+0.300)/2=1.350kN(3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆、木板挡板，标准值为0.16N G3= 0.160×1.500×10/2=1.200kN(4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.010N G4= 0.010×1.500×26.100=0.391kN经计算得到，静荷载标准值 N G = N G1+N G2+N G3+N G4 = 5.741kN。
悬挑脚手架作用下阳台梁承载力验算
悬挑脚手架作用下阳台梁承载力验算依照本工程特点，外脚手架需进行分段卸荷于主体结构上，结合脚手架施工方案，型钢悬挑脚手架别离设置在8#栋7、13层，九、10、14#栋10层，考虑到阳台处脚手架外附加荷载较大，为保证结构传力靠得住，需对阳台梁承载力进行验算。
结合八、九、10、14#栋结构图，选取以下阳台进行受力验算：一、九、10、14#栋南向大阳台选取跨度和荷载都较大的九、10#栋6~15轴南向阳台进行结构受力验算。
二、8#栋阳台选取跨度最大的14~22及29~37轴内阳台进行结构受力验算，3、14#栋10层北向阳台（2~八、10~1六、18~24、26~32轴）验算4、8#栋7、13层南向阳台（10~14、37~41轴）验算五、8#栋7、13层北向阳台验算（16~1八、33~35轴）验算六、8#栋7、13层南向阳台（3~五、46~48轴）验算7、九、10#栋10层北向阳台（7~九、12~14、26~2八、31~33轴）验算验算功效见附件各栋阳台增强配筋图。
阳台梁上由外架传来的集中力大小及位置详见附图九、10#栋6~15轴南向阳台受力验算一、阳台连系梁承载力验算阳台连系梁截面为200*400，混凝土强度品级为C30，受力纵筋采纳HRB400三级钢，箍筋采纳HPB300一级钢，阳台板厚为100mm。
一、荷载统计恒荷载阳台连系梁自重：q1=0.2*0.4*25=2KN/M阳台板传给连系梁自重：q2=0.65*0.10*25=1.625KN/M阳台活荷载：q3=2.5KN/M2*1=2.5 KN/M那么均布荷载设计值为q=1.2*( q1+ q2)+1.4* q3=1.2*(2+1.625)+1.4*2.5=7.85KN/M外脚手架型型钢传给阳台连系梁的集中力为27.2KN，集中力间距为1.3m。
考虑连系梁两头固接于阳台悬挑梁上，其受力计算简图如下：经计算，其弯矩包络图及剪力包络图如下：二、阳台连系梁正截面承载力验算连系梁截面尺寸bxh=200mm*400mm，混凝土强度品级C30，弯曲抗拉强度设计值为f t =1.43N/mm 2，轴心抗压强度设计值f c =14.3 N/mm 2，纵向受力钢筋为三级钢，f y =360N/mm 2，f y ＇=360N/mm 2，ξb=0.518，受拉钢筋为2Φ14，A s =308mm 2,受压钢筋为2Φ14，A s ＇=308mm 2,。
悬挑板计算
