型钢悬挑架设计计算书(非常详细)
1.8米型钢悬挑脚手架(扣件式)计算书

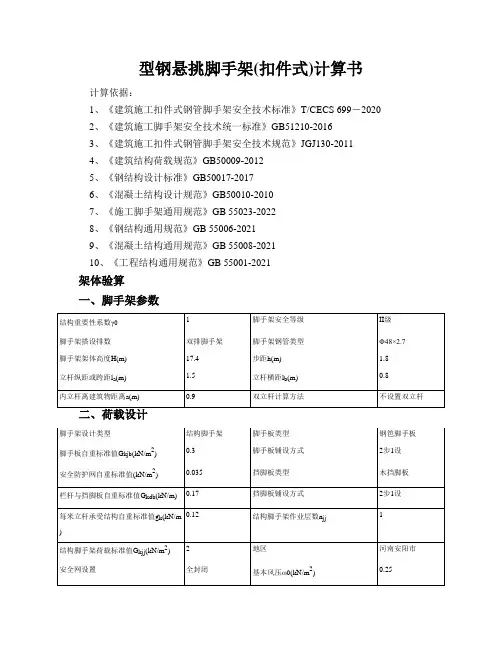

型钢悬挑脚手架(扣件式)计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术标准》T/CECS 699－20202、《建筑施工脚手架安全技术统一标准》GB51210-20163、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20114、《建筑结构荷载规范》GB50009-20125、《钢结构设计标准》GB50017-20176、《混凝土结构设计规范》GB50010-20107、《施工脚手架通用规范》GB 55023-20228、《钢结构通用规范》GB 55006-20219、《混凝土结构通用规范》GB 55008-202110、《工程结构通用规范》GB 55001-2021架体验算一、脚手架参数1.421，1.13 风荷载体型系数μs 1.04 风压高度变化系数μz(连墙件、单立杆稳定性)0.369，0.294风荷载标准值ωk(kN/m2)(连墙件、单立杆稳定性)计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n 0横杆抗弯强度设计值[f](N/mm2) 205 横杆截面惯性矩I(mm4) 98900 横杆弹性模量E(N/mm2) 206000 横杆截面抵抗矩W(mm3) 4120纵、横向水平杆布置承载能力极限状态q=1.3×(0.03+G kjb×l b/(n+1))+1.5×G k×l b/(n+1)=1.3×(0.03+0.3×0.8/2)+1.5×2×0.8/2=1.395 kN/m正常使用极限状态q'=(0.03+G kjb×l b/(n+1))+G k×l b/(n+1)=(0.03+0.3×0.8/2)+2×0.8/2=0.95kN/m计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×1.395×1.52=0.314kN·mσ=γ0M max/W=1×0.314×106/4120=76.19N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×0.95×15004/(100×206000×98900)=1.598mmνmax＝1.598mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×1.395×1.5=2.302kN正常使用极限状态R max'=1.1q'l a=1.1×0.95×1.5=1.568kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=2.302kNq=1.3×0.03=0.039kN/m正常使用极限状态由上节可知F1'=R max'=1.568kNq'=0.03kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=γ0M max/W=1×0.003×106/4120=0.757N/mm2≤[f]=205N/mm2 满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝0.008mm≤[ν]＝min[l b/150，10]＝min[800/150，10]＝5.333mm满足要求！3、支座反力计算承载能力极限状态R max=0.016kN五、扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数0.9纵向水平杆：R max=1×2.302=2.302kN≤R c=0.9×8=7.2kN横向水平杆：R max=1×0.016=0.016kN满足要求！六、荷载计算脚手架架体高度H 17.4 脚手架钢管类型Φ48×2.7每米立杆承受结构自重标准值gk(kN/m0.121、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+l a×n/2×0.03/h)×H=(0.12+1.5×0/2×0.03/1.8)×17.4=2.088kN 单内立杆：N G1k=2.088kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=[(H/h)取整+1]×la×l b×G kjb×1/2/2=[(17.4/1.8)取整+1]×1.5×0.8×0.3×1/2/2 =0.9kN1/2表示脚手板2步1设单内立杆：N G2k1=0.9kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=[(H/h)取整+1]×la×G kdb×1/2=[(17.4/1.8)取整+1]×1.5×0.17×1/2=1.275kN 1/2表示挡脚板2步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.035×1.5×17.4=0.913kN5、构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=0.9+1.275+0.913=3.089kN单内立杆：N G2k=N G2k1=0.9kN立杆施工活荷载计算外立杆：N Q1k=la×l b×(n jj×G kjj)/2=1.5×0.8×(1×2)/2=1.2kN内立杆：N Q1k=1.2kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.3×(N G1k+ N G2k)+1.5×N Q1k=1.3×(2.088+3.089)+ 1.5×1.2=8.529kN 单内立杆：N=1.3×(N G1k+ N G2k)+1.5×N Q1k=1.3×(2.088+0.9)+ 1.5×1.2=5.684kN 七、立杆稳定性验算立杆计算长度l0=Kμh=1×1.5×1.8=2.7m长细比λ=l0/i=2.7×103/16=168.75≤210满足要求！轴心受压构件的稳定系数计算：立杆计算长度l0=Kμh=1.155×1.5×1.8=3.119m长细比λ=l0/i=3.119×103/16=194.906查《规范》表A得，φ=0.1912、立杆稳定性验算组合风荷载作用单外立杆的轴心压力标准值N'=N G1k+N G2k+N Q1k=2.088+3.089+1.2=6.377kN单外立杆的轴心压力设计值N=1.3(N G1k+N G2k)+1.5N Q1k=1.3×(2.088+3.089)+1.5×1.2=8 .529kNM wd=φwγQ M wk=φwγQ(0.05ζ1w k l a H12)=0.6×1.5×(0.05×0.6×0.294×1.5×3.62)=0.154kN·m σ=γ0[N/(φA)+M wd/W]=1×[8529.45/(0.191×384)+154314.72/4120]=153.749N/mm2≤[f]=205N/mm2 满足要求！八、连墙件承载力验算lw k a长细比λ=l0/i=600/16=37.5，查《规范》表A.0.5得，φ=0.896(N lw+N0)/(φAc)=(5.978+3)×103/(0.896×384)=26.094N/mm2≤0.85×[f]=0.85×205N/mm2= 174.25N/mm2满足要求！σ=(N lw+N0)/(π×d2/4)=(5.978+3)×103/(3.14×142/4)=58.322N/mm2≤f t=170N/mm2 满足要求！连墙件与脚手架连接扣件抗滑承载力验算:N lw+N0=5.978+3=8.978kN≤0.85×12=10.2kN满足要求！型钢主梁验算一、基本参数参考上方单外立杆的轴心压力设计值计算方法，计算出单内立杆轴心压力设计值及标准值如下：平面图立面图三、主梁验算主梁材料类型工字钢主梁合并根数n1z主梁材料规格16号工字钢主梁截面积A(cm2) 26.11 主梁截面惯性矩I x(cm4) 1130 主梁截面抵抗矩W x(cm3) 141主梁自重标准值g k(kN/m) 0.205 主梁材料抗弯强度设计值[f](N/mm2) 215主梁材料抗剪强度设计值[τ](N/mm2) 125 主梁弹性模量E(N/mm2) 206000 主梁允许挠度[ν](mm)1/250荷载标准值：q'=g k=0.205=0.205kN/m第1排：F'1=F1'/n z=4.188/1=4.188kN第2排：F'2=F2'/n z=6.377/1=6.377kN荷载设计值：q=1.3×g k=1.3×0.205=0.267kN/m第1排：F1=F1/n z=5.684/1=5.684kN第2排：F2=F2/n z=8.529/1=8.529kN1、强度验算弯矩图(kN·m)σmax=γ0M max/W=1×2.148×106/141000=15.234N/mm2≤[f]=215N/mm2符合要求！2、抗剪验算剪力图(kN)τmax=γ0Q max/(8I zδ)[bh02-(b-δ)h2]=1×8.624×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=10.191N/mm2τmax=10.191N/mm2≤[τ]=125N/mm2符合要求！3、挠度验算变形图(mm)νmax=0.052mm≤[ν]=2×l/250=2×350/250=2.8mm符合要求！4、支座反力计算设计值：R1=0.869kN,R2=13.83kN四、上拉杆件验算上拉杆件角度计算：α1=arctanL1/L2=arctan(2900/1450)=63.435°上拉杆件支座力：设计值：R S1=n z R2=1×13.83=13.83kN主梁轴向力设计值：N SZ1=R S1/tanα1=13.83/tan63.435°=6.915kN上拉杆件轴向力：设计值：N S1=γ0R S1/sinα1=1×13.83/sin63.435°=15.463kN上拉杆件的最大轴向拉力设计值：N S=max[N S1...N Si]=15.463kN轴心受拉稳定性计算：σ =N S/A=15.463×103/314.2=49.213N/mm2≤f=270N/mm2 符合要求！2、花篮螺栓验算σ=N s/(π×d e2/4)=15.463×103/(π×172/4)=68.124N/mm2≤[ft]=170N/mm2符合要求！3、吊耳板计算型钢主梁上吊耳板排数 1 吊耳板厚t(mm) 12吊耳板两侧边缘与吊孔边缘净距b(mm ) 50 顺受力方向,吊孔边距板边缘最小距离a(mm)65吊孔直径d0(mm) 25 吊耳孔中心至连接板高L(mm) 60吊耳板抗拉强度设计值f(N/mm2) 205 吊耳板抗剪强度设计值f v(N/mm2) 120吊耳板由于型钢主梁位置吊耳板排数为1，则单个吊耳板所受荷载为N d=15.463/1=15.463k N参考GB50017-2017，对连接耳板进行如下验算：（1）耳板构造要求B e= 2t+16= 2×12+16=40mm≤b=50mm满足要求！4B e/3= 4×40/3=53.333mm≤a=65mm满足要求！（2）耳板孔净截面处的抗拉强度验算计算宽度:b1= min(2t+16,b-d0/3)= min(2×12+16,50-25/3)=40mmσ= N d/(2tb1)= 15.463×103/(2×12×40)=16.107N/mm2≤f=205N/mm2耳板孔净截面处抗拉强度满足要求！（3）耳板端部截面抗拉（劈开）强度验算σ= N d/[2t(a-2d0/3)]= 15.463×103/[2×12×(65-2×25/3)]=13.33N/mm2≤f=205N/mm2 耳板端部截面抗拉强度满足要求！（4）耳板抗剪强度验算耳板端部抗剪截面宽度:Z= [(a+d0/2)2-(d0/2)2]0.5= [(65+25/2)2-(25/2)2]0.5=76.485mmτ= N d/(2tZ)= 15.463×103/(2×12×76.485)=8.424N/mm2≤fv=120N/mm2耳板抗剪强度满足要求！4、吊耳板与型钢主梁连接焊缝验算各上拉杆位置单个吊耳板焊缝所受荷载，垂直焊缝方向荷载F、平行焊缝方向荷载V分别为：上拉杆1位置吊耳板：由于型钢梁上吊耳板排数为1，则：单个吊耳板垂直焊缝方向荷载F1=γ0R S1/1=1×13.83/1=13.83kN单个吊耳板平行焊缝方向荷载V1=γ0R SZ1/1=1×6.915/1=6.915kN计算连接钢板与吊耳板连接位置焊缝应力为：σN=F1/(0.7h f l w1)=13.83×103/(0.7×8×120)=20.581N/mm2τV=V1/(0.7h f l w1)=6.915×103/(0.7×8×120)=10.29N/mm2σM=M/W=V1L/(0.7h f l w12/6)=(6.915×103×60)/(0.7×8×1202/6)=30.871N/mm2连接钢板与吊耳板连接位置焊缝的应力验算：[((σN+σM)/βf)2+τV2]0.5=[((20.581+30.871)/1.22)2+10.292]0.5=43.411N/mm2≤f f w=160N/m m2上拉杆1位置吊耳板焊缝强度满足要求！5、钢拉杆与吊耳板连接焊缝验算τf=N d/(0.7h f×l w2)=15.463×103/(0.7×8×120)=23.01N/mm2≤f f w=160N/mm2钢拉杆与吊耳板连接焊缝验算符合要求！6、上拉与主梁连接吊耳板螺栓验算上拉与主梁连接吊耳板螺栓主要承受剪力：单个摩擦型高强螺栓抗剪承载力设计值：N v b=0.9kn f uP=0.9×1×1×0.5×125=56.25kN螺栓所受剪力：N v=N s/n2=15.463/1=15.463kN≤N v b=56.25kN上拉与主梁连接吊耳板螺栓抗剪符合要求！7、上拉杆件与建筑物连接锚固螺栓验算上拉杆1：与建筑物连接螺栓所受拉力N t1=N s1×sin(90-α1)=15.463×sin(90°-63.435°)=6.915kN与建筑物连接螺栓所受剪力N v1=N s1×cos(90-α1)=15.463×cos(90°-63.435°)=13.83kN单个螺栓所受的拉力值：N t=N t1/n1=6.915/1=6.915kN单个螺栓所受的剪力值：N v=N v1/n1=13.83/1=13.83kN单个高强螺栓抗剪承载力设计值N v b=0.9kn f uP=0.9×1×1×0.5×125=56.25kN每个高强螺栓受拉承载力设计值N t b=0.8P=0.8×125=100kNN V/N v b+N t/N t b=13.83/56.25+6.915/100=0.315≤1螺栓承载力满足要求。
型钢悬挑脚手架(扣件式)计算书
型钢悬挑脚手架(扣件式)计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑施工门式钢管脚手架安全技术规范》JGJ128-20104、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-20036、《混凝土结构设计规范》GB50010-2010架体验算一、脚手架参数安全网设置全封闭基本风压ω0(kN/m2) 0.31.429，1.429 风荷载体型系数μs 1 风压高度变化系数μz(连墙件、单立杆稳定性)0.429，0.429风荷载标准值ωk(kN/m2)(连墙件、单立杆稳定性)计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n 4横杆抗弯强度设计值[f](N/mm2) 205 横杆截面惯性矩I(mm4) 98900 横杆弹性模量E(N/mm2) 206000 横杆截面抵抗矩W(mm3) 4120纵、横向水平杆布置承载能力极限状态q=1.2×(0.03+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.03+0.3×0.8/(4+1))+1.4×2×0.8/(4+ 1)=0.542kN/m正常使用极限状态q'=(0.03+G kjb×l b/(n+1))=(0.03+0.3×0.8/(4+1))=0.078kN/m计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×0.542×1.52=0.122kN·mσ=γ0M max/W=1×0.122×106/4120=29.584N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×0.078×15004/(100×206000×98900)=0.131mmνmax＝0.131mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm 满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×0.542×1.5=0.894kN正常使用极限状态R max'=1.1q'l a=1.1×0.078×1.5=0.129kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=0.894kNq=1.2×0.03=0.036kN/m正常使用极限状态由上节可知F1'=R max'=0.129kNq'=0.03kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=γ0M max/W=1×0.432×106/4120=104.854N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝0.212mm≤[ν]＝min[l b/150，10]＝min[800/150，10]＝5.333mm满足要求！3、支座反力计算承载能力极限状态R max=1.802kN五、扣件抗滑承载力验算纵向水平杆：R max=1×0.894/2=0.447kN≤R c=0.9×8=7.2kN横向水平杆：R max=1×1.802kN≤R c=0.9×8=7.2kN满足要求！六、荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+l a×n/2×0.03/h)×H=(0.13+1.5×4/2×0.03/1.8)×20=3.603kN 单内立杆：N G1k=3.603kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×l b×G kjb×1/1/2=(20/1.8+1)×1.5×0.8×0.3×1/1/2=2.18kN 1/1表示脚手板1步1设单内立杆：N G2k1=2.18kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/1=(20/1.8+1)×1.5×0.16×1/1=2.907kN1/1表示挡脚板1步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×20=0.3kN5、构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=2.18+2.907+0.3=5.387kN单内立杆：N G2k=N G2k1=2.18kN立杆施工活荷载计算外立杆：N Q1k=la×l b×(n jj×G kjj)/2=1.5×0.8×(1×2)/2=1.2kN内立杆：N Q1k=1.2kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+1.4×N Q1k=1.2×(3.603+5.387)+ 1.4×1.2=12.468kN 单内立杆：N=1.2×(N G1k+ N G2k)+1.4×N Q1k=1.2×(3.603+2.18)+ 1.4×1.2=8.62kN 七、立杆稳定性验算立杆计算长度l0=Kμh=1×1.5×1.8=2.7m长细比λ=l0/i=2.7×103/16=168.75≤210满足要求！轴心受压构件的稳定系数计算：立杆计算长度l0=Kμh=1.155×1.5×1.8=3.119m长细比λ=l0/i=3.119×103/16=194.906查《规范》表A得，φ=0.1912、立杆稳定性验算组合风荷载作用单立杆的轴心压力标准值N'=N G1k+N G2k=3.603+5.387=8.99kN单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+1.4N Q1k=1.2×(3.603+5.387)+1.4×1.2=12.468kNM wd=φwγQ M wk=φwγQ(0.05ζ1w k l a H12)=0.6×1.4×(0.05×0.6×0.429×1.5×3.62)=0.21kN·m σ=γ0[N/(φA)+M wd/W]=1×[12468/(0.191×384)+210161.952/4120]=221.004N/mm2>[f]=205N/mm2 不满足要求，减小步距、减小立杆纵横向间距、减少施工作业层数！八、连墙件承载力验算lw k a长细比λ=l0/i=600/16=37.5，查《规范》表A.0.6得，φ=0.896(N lw+N0)/(φAc)=(9.73+3)×103/(0.896×384)=36.999N/mm2≤0.85×[f]=0.85×205N/mm2=1 74.25N/mm2满足要求！扣件抗滑承载力验算：N lw+N0=9.73+3=12.73kN>0.9×12=10.8kN不满足要求，增设连墙件！九、脚手架材料用量计算悬挑梁验算一、基本参数平面图立面图三、主梁验算主梁材料类型工字钢主梁合并根数n z 1主梁材料规格16号工字钢主梁截面积A(cm2) 26.1 主梁截面惯性矩I x(cm4) 1130 主梁截面抵抗矩W x(cm3) 141主梁自重标准值g k(kN/m) 0.205 主梁材料抗弯强度设计值[f](N/mm2) 215主梁材料抗剪强度设计值[τ](N/mm2) 125 主梁弹性模量E(N/mm2) 206000 主梁允许挠度[ν](mm)1/250荷载标准值：q'=g k=0.205=0.205kN/m第1排：F'1=F1'/n z=8.99/1=8.99kN第2排：F'2=F2'/n z=8.99/1=8.99kN荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/m第1排：F1=F1/n z=12.47/1=12.47kN第2排：F2=F2/n z=12.47/1=12.47kN1、强度验算弯矩图(kN·m)σmax=γ0M max/W=1×20.144×106/141000=142.867N/mm2≤[f]=215N/mm2符合要求！2、抗剪验算剪力图(kN)τmax=γ0Q max/(8I zδ)[bh02-(b-δ)h2]=1×25.247×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=29.837N/mm2τmax=29.837N/mm2≤[τ]=125N/mm2符合要求！3、挠度验算变形图(mm)νmax=6.882mm≤[ν]=2×l x/250=2×1250/250=10mm符合要求！4、支座反力计算设计值：R1=-12.393kN,R2=38.034kN四、悬挑主梁整体稳定性验算受弯构件整体稳定性分析：其中φb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，φb=2由于φb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到φb'值为0.93。
型钢悬挑脚手架计算书

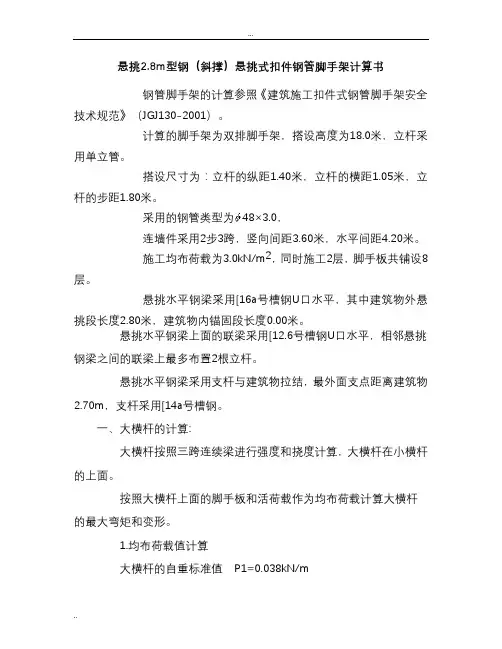

悬挑2.8m型钢（斜撑）悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
计算的脚手架为双排脚手架，搭设高度为18.0米，立杆采用单立管。
搭设尺寸为：立杆的纵距1.40米，立杆的横距1.05米，立杆的步距1.80米。
采用的钢管类型为48×3.0，连墙件采用2步3跨，竖向间距3.60米，水平间距4.20米。
施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设8层。
悬挑水平钢梁采用[16a号槽钢U口水平，其中建筑物外悬挑段长度2.80米，建筑物内锚固段长度0.00米。
悬挑水平钢梁上面的联梁采用[12.6号槽钢U口水平，相邻悬挑钢梁之间的联梁上最多布置2根立杆。
悬挑水平钢梁采用支杆与建筑物拉结，最外面支点距离建筑物2.70m，支杆采用[14a号槽钢。
一、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值P1=0.038kN/m脚手板的荷载标准值P2=0.150×1.050/3=0.052kN/m活荷载标准值Q=3.000×1.050/3=1.050kN/m静荷载的计算值q1=1.2×0.038+1.2×0.052=0.109kN/m活荷载的计算值q2=1.4×1.050=1.470kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.109+0.10×1.470)×1.4002=0.305kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.109+0.117×1.470)×1.4002=-0.358kN.m 我们选择支座弯矩和跨中弯矩的最大值进行强度验算：=0.358×106/4491.0=79.822N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值q1=0.038+0.052=0.091kN/m活荷载标准值q2=1.050kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.091+0.990×1.050)×1400.04/(100×2.06×105×107780.0)=1.905mm大横杆的最大挠度小于1400.0/150与10mm,满足要求!二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
(完整版)悬挑架计算书
4#楼工字钢悬挑脚手架计算书型钢悬挑扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)、《建筑施工安全检查评分标准》(JGJ59-99)、《建筑施工高处作业安全技术规范》(JGJ80-91) 以及本工程的施工图纸。
一、参数信息:1.脚手架参数双排脚手架搭设高度为 11 m，立杆采用单立杆；搭设尺寸为：立杆的纵距为 1.5m，立杆的横距为1m，立杆的步距为1.5 m；内排架距离墙长度为0.40 m；小横杆在上，搭接在大横杆上的小横杆根数为 2 根；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数 1.00；连墙件布置取两步三跨，竖向间距 3 m，水平间距4.5 m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布荷载(kN/m2):3.000；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处辽宁沈阳市，查荷载规范基本风压为0.550kN/m2，风荷载高度变化系数μz为1.000，风荷载体型系数μs为1.128；计算中考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m):0.1394；脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m):0.140；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:3 层；脚手板类别:木脚手板；栏杆挡板类别:栏杆、木脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.5m，建筑物内锚固段长度 2.5 m。
与楼板连接的螺栓直径(mm):20.00；楼板混凝土标号:C30；6.拉绳与支杆参数钢丝绳安全系数为:6.000；钢丝绳与墙距离为(m):2.400；悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物 1.4 m。
型钢悬挑脚手架计算书

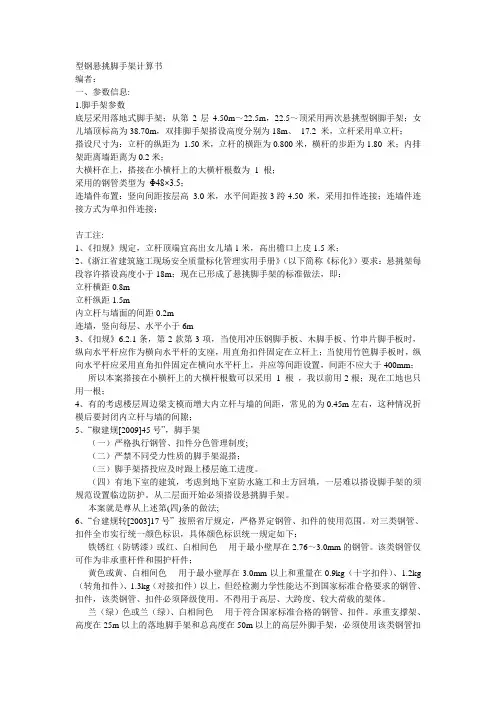

型钢悬挑脚手架计算书编者：一、参数信息:1.脚手架参数底层采用落地式脚手架；从第2层4.50m～22.5m，22.5～顶采用两次悬挑型钢脚手架；女儿墙顶标高为38.70m，双排脚手架搭设高度分别为18m、17.2 米，立杆采用单立杆；搭设尺寸为：立杆的纵距为 1.50米，立杆的横距为0.800米，横杆的步距为1.80 米；内排架距离墙距离为0.2米；大横杆在上，搭接在小横杆上的大横杆根数为1 根；采用的钢管类型为Φ48×3.5；连墙件布置：竖向间距按层高 3.0米，水平间距按3跨4.50 米，采用扣件连接；连墙件连接方式为单扣件连接；吉工注:1、《扣规》规定，立杆顶端宜高出女儿墙1米，高出檐口上皮1.5米；2、《浙江省建筑施工现场安全质量标化管理实用手册》（以下简称《标化》）要求：悬挑架每段容许搭设高度小于18m；现在已形成了悬挑脚手架的标准做法，即：立杆横距0.8m立杆纵距1.5m内立杆与墙面的间距0.2m连墙，竖向每层、水平小于6m3、《扣规》6.2.1条，第2款第3项，当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm；所以本案搭接在小横杆上的大横杆根数可以采用1 根，我以前用2根；现在工地也只用一根；4、有的考虑楼层周边梁支模而增大内立杆与墙的间距，常见的为0.45m左右，这种情况折模后要封闭内立杆与墙的间隙；5、“椒建规[2009]45号”，脚手架（一）严格执行钢管、扣件分色管理制度;（二）严禁不同受力性质的脚手架混搭；（三）脚手架搭投应及时跟上楼层施工进度。
（四）有地下室的建筑，考虑到地下室防水施工和土方回填，一层难以搭设脚手架的须规范设置临边防护。
从二层面开始必须搭设悬挑脚手架。
本案就是尊从上述第(四)条的做法;6、“台建规转[2003]17号” 按照省厅规定，严格界定钢管、扣件的使用范围。
型钢悬挑脚手架(扣件式)计算书
型钢悬挑脚手架(扣件式)计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑施工门式钢管脚手架安全技术规范》JGJ128-20104、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-20036、《混凝土结构设计规范》GB50010-2010架体验算一、脚手架参数二、荷载设计计算简图：立面图侧面图三、横向水平杆验算纵、横向水平杆布置承载能力极限状态q=1.2×(0.04+G kjb×l a/(n+1))+1.4×G k×l a/(n+1)=1.2×(0.04+0.35×1.5/(2+1))+1.4×3×1.5/(2+ 1)=2.358kN/m正常使用极限状态q'=(0.04+G kjb×l a/(n+1))=(0.04+0.35×1.5/(2+1))=0.215kN/m计算简图如下：1、抗弯验算M max=max[ql b2/8，qa12/2]=max[2.358×0.82/8，2.358×0.22/2]=0.189kN·mσ=γ0M max/W=1×0.189×106/5260=35.858N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=max[5q'l b4/(384EI)，q'a14/(8EI)]=max[5×0.215×8004/(384×206000×127100)，0.21 5×2004/(8×206000×127100)]=0.044mmνmax＝0.044mm≤[ν]＝min[l b/150，10]＝min[800/150，10]＝5.333mm满足要求！3、支座反力计算承载能力极限状态R max=q(l b+a1)2/(2l b)=2.358×(0.8+0.2)2/(2×0.8)=1.474kN正常使用极限状态R max'=q'(l b+a1)2/(2l b)=0.215×(0.8+0.2)2/(2×0.8)=0.134kN四、纵向水平杆验算承载能力极限状态由上节可知F1=R max=1.474kNq=1.2×0.04=0.048kN/m正常使用极限状态由上节可知F1'=R max'=0.134kNq'=0.04kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=γ0M max/W=1×0.6×106/5260=114.088N/mm2≤[f]=205N/mm2 满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝0.383mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm 满足要求！3、支座反力计算承载能力极限状态R max=3.42kN五、扣件抗滑承载力验算扣件抗滑承载力验算：横向水平杆：R max=1×1.474kN≤R c=0.9×8=7.2kN纵向水平杆：R max=1×3.42kN≤R c=0.9×8=7.2kN满足要求！六、荷载计算立杆静荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+(l b+a1)×n/2×0.04/h)×H=(0.12+(0.8+0.2)×2/2×0.04/1.5)×20=2.929 kN单内立杆：N G1k=2.929kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×(l b+a1)×G kjb×1/2/2=(20/1.5+1)×1.5×(0.8+0.2)×0.35×1/2/ 2=1.881kN1/2表示脚手板2步1设单内立杆：N G2k1=1.881kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/2=(20/1.5+1)×1.5×0.17×1/2=1.828kN1/2表示挡脚板2步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×20=0.3kN5、构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=1.881+1.828+0.3=4.009kN单内立杆：N G2k=N G2k1=1.881kN立杆施工活荷载计算外立杆：N Q1k=la×(l b+a1)×(n jj×G kjj)/2=1.5×(0.8+0.2)×(1×3)/2=2.25kN内立杆：N Q1k=2.25kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+1.4×N Q1k=1.2×(2.929+4.009)+1.4×2.25=11.476kN单内立杆：N=1.2×(N G1k+ N G2k)+1.4×N Q1k=1.2×(2.929+1.881)+ 1.4×2.25=8.923kN 七、钢丝绳卸荷计算钢丝绳卸荷钢丝绳绳卡作法钢丝绳连接吊环作法(共用)第1次卸荷验算α1=arctan(l s/H s)=arctan(3300/200)=86.532°α2=arctan(l s/H s)=arctan(3300/1000)=73.142°钢丝绳竖向分力标准值，不均匀系数K X取1.5由于脚手架所使用的钢丝绳应采用荷载标准值按容许应力法进行设计计算,计算钢丝绳竖向分力标准值时，立杆所受力按上面计算取标准值。
型钢悬挑脚手架计算书
钢梁悬挑扣件式脚手架计算书一、计算依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-20035、《混凝土结构设计规范》GB50010-20106、《建筑施工手册》第五版7、《建筑施工临时支撑结构技术规范》JGJ300-2013二、脚手架参数（图1）立面图（图2）剖面图三、横向水平杆验算由于纵向水平杆上的横向水平杆是均等放置的缘故，横向水平杆的距离为l a/(n+1），横向水平杆承受的脚手板及施工活荷载的面积。
承载能力极限状态q=1.2×(g+g K1×l a/(n+1))+1.4×Q K×l a/(n+1)=1.2×(0.033+0.35×1.5/(2+1))+1.4×3×1.5/ (2+1)=2.35kN/m正常使用极限状态q K=g+g K1×l a/(n+1)+Q K×l a/(n+1)=0.033+0.35×1.5/(2+1)+3×1.5/(2+1)=1.708kN/m 根据规范要求横向水平杆按简支梁进行强度和挠度验算，故计算简图如下：1、抗弯验算（图3）承载能力极限状态的受力简图（图4）弯矩图M max= 0.318kN·mσ=M max/W=0.318×106/4490=70.819N/mm2≤[f]=205N/mm2满足要求2、挠度验算（图5）正常使用极限状态的受力简图（横杆）（图6）挠度图νmax=1.191mm≤[ν]＝min[l b/150，10]=7mm满足要求3、支座反力计算由于支座反力的计算主要是为了纵向水平杆的验算，故须分为承载能力极限状态和正常使用极限状态进行计算：承载能力极限状态V= 1.48kN正常使用极限状态V K=1.076kN四、纵向水平杆验算由上节可知F=V,F K=V Kq=1.2×0.033=0.04kN/mq K=g=0.033kN/m由于纵向水平杆按规范规定按三跨连续梁计算，那么施工活荷载可以自由布置。
型钢悬挑脚手架(阳角B)计算
型钢悬挑脚手架(阳角B)计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑结构荷载规范》GB50009-20123、《钢结构设计规范》GB50017-2003一、基本参数1、基本参数1、主梁布置参数平面图2、主梁锚固参数主梁1锚固图主梁2锚固图主梁3锚固图三、一号主梁验算1、主梁验算q'=g k=0.205kN/m第一排立杆处：P1' =F1'=8kN；第二排立杆处：P2' =F2'=8kN；荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/m第一排立杆处：P1 =F1=10.9kN；第二排立杆处：P2 =F2=10.9kN；计算简图如下：1）抗弯验算σ=M max/W=1.47×106/(141×103)=10.426 N/mm2≤[f]=205 N/mm2满足要求！2）抗剪验算τmax＝V max/(8I zδ)[bh02-(b-δ)h2]=7.747×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=9. 155N/mm2≤[τ]=125N/mm2满足要求！3）挠度验算νmax=0.027 mm≤[ν]＝2l/360=2×1893/360=10.517mm满足要求！4）支座反力计算R1=-0.821kN；R2=4.394kN；R3=12.313kN；R4=6.554kN；2、支撑杆件设置钢丝绳绳卡作法上拉杆件角度计算：α1=arctan(n1/m1)= arctan(3300/2200)=56.31°上拉杆件支座力：R S1=R3=12.313kN主梁轴向力：N SZ1= R S1/tanα1=12.313/tan(56.31°)=8.209kN上拉杆件轴向力：N S1= R S1/sinα1=12.313/sin(56.31°)=14.798kN上拉杆件的最大轴向拉力：N S=max[N S1] =14.798kN查表得，钢丝绳破断拉力总和：F g=151.5kN[F g]=α×F g/k=0.85×151.5/8=16.097kN≥N S=14.798kN符合要求！绳夹数量：n=1.667[Fg]/(2T)=1.667×16.097/(2×15.19)=1个≤[n]=3个符合要求！花篮螺栓验算：σ=[F g]/(π×d e2/4)=16.097×103/(π×122/4)=142.329N/mm2≤[ft]=170N/mm2符合要求！拉环验算：σ =[F g]/(2A)=2[F g]/πd2=2×16.097×103/(π×202)=25.619N/mm2≤[f]=65N/mm2注：[f]为拉环钢筋抗拉强度，按《混凝土结构设计规范》9.7.6 每个拉环按2个截面计算的吊环应力不应大于65N/mm2符合要求！拉环详图(主梁为工字钢)角焊缝验算：σf=N S/(h e×l w)=14.798×103/(10×100)=14.798N/mm2≤βf f t w=1.22×160=195.2N/mm2正面角焊缝的强度设计值增大系数βf=1.22符合要求！4、下撑杆件验算α1=arctan(n1/m1)= arctan(3300/3100)=46.79°下撑杆件支座力：R X1=R4=6.554kN主梁轴向力：N XZ1= R X1/tanα1=6.554/tan(46.79°)=6.157kN下撑杆件轴向力：N X1= R X1/sinα1=6.554/sin(46.79°)=8.992kN下撑杆件的最大轴向压力：N X=max[N X1] =8.992kN下撑杆长度：L1=(m12+n12)0.5= (31002+33002)0.5=4527.693下撑杆长细比：λ1=L1/i=4527.693/19.4=233.386查《钢结构设计规范》GB50017-2003表C得，φ1=0.156轴心受压稳定性计算：σ1 =N X1/(φ1A)=8992/(0.156×693)=83.176N/mm2≤f=205N/mm2符合要求！对接焊缝验算：σ=N X/(l w t)=8.992×103/A=8.992×103/693=12.975N/mm2≤f c w=185N/mm2符合要求！5、悬挑主梁整体稳定性验算主梁轴向力：N=N sz1-(N xz1)=2.052kN压弯构件强度：σmax=M max/(γW)+N/A=1.47×106/(1.05×141000)+2.052/2610=9.93N/mm2≤[f]=205N/mm2满足要求！受弯构件整体稳定性分析：其中φb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，φb=1.6由于φb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到φb值为0.894。
型钢悬挑脚手架计算书(3M爬架操作架)
型钢悬挑脚手架计算书（3m·爬架操作架）说明：因3m工字钢带联梁类型，受力情况比不带联梁类型更不利，故仅计算带联梁类型。
依据规范:《建筑施工脚手架安全技术统一标准》GB51210-2016《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《钢结构设计标准》GB50017-2017《混凝土结构设计规范》GB50010-2010计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。
双排脚手架，搭设高度5.2米，立杆采用单立管。
立杆的纵距1.50米，立杆的横距0.80米，内排架距离结构0.30米，立杆的步距1.80米。
采用的钢管类型为φ48×2.8，连墙件采用2步3跨，竖向间距3.60米，水平间距4.50米。
施工活荷载为3.6kN/m2，同时考虑1层施工。
脚手板采用竹串片，荷载为0.35kN/m2，按照铺设2层计算。
栏杆采用木板，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。
脚手板下大横杆在小横杆上面，且主结点间增加三根大横杆。
基本风压0.30kN/m2，高度变化系数1.0000，体型系数1.2480。
悬挑水平钢梁采用16号工字钢，建筑物外悬挑段长度1.20米，建筑物内锚固段长度1.80米，支承点到锚固中心点距离为1.30米。
悬挑水平钢梁上面的联梁采用16号工字钢，相邻悬挑钢梁之间的联梁上最多布置2根立杆。
悬挑水平钢梁采用悬臂式结构，没有钢丝绳或支杆与建筑物拉结。
钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗矩计算采用 W=π(D4-d4)/32D。
一、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值 P1=0.036kN/m脚手板的荷载标准值 P2=0.350×0.800/4=0.070kN/m活荷载标准值 Q=3.600×0.800/4=0.720kN/m静荷载的计算值 q1=1.20×0.036+1.20×0.070=0.127kN/m活荷载的计算值 q2=1.40×0.720=1.008kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.127+0.10×1.008)×1.5002=0.250kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.127+0.117×1.008)×1.5002=-0.294kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=γ0M/W = 1.000×0.294×106/4247.0=69.187N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值 q1=0.036+0.070=0.105kN/m活荷载标准值 q2=0.720kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.105+0.990×0.720)×1500.04/(100×2.06×105×101928.7)=1.891mm 大横杆的最大挠度小于1500.0/150与10mm,满足要求!二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
型钢悬挑脚手架(阳角B)计算书
型钢悬挑脚手架(阳角B)计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑结构荷载规范》GB50009-20123、《钢结构设计标准》GB50017-2017一、基本参数1、基本参数2、立杆荷载参数3、外排立杆纵距二、主梁布置及锚固参数平面图三、联梁验算1、第一排立杆处的联梁计算计算简图如下：荷载标准值：q'=g k=0.205kN/mR'=F1'=9kN荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/mR=F1=11.4kN1）抗弯验算σ=M max/W=1.175×106/(141×103)=8.333 N/mm2≤[f]=205 N/mm2满足要求！2）抗剪验算V max=12.034kNτmax＝V max/(8I zδ)[bh02-(b-δ)h2]=12.034×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=14.222N/mm2≤[τ]=125N/mm2满足要求！3）挠度验算νmax=0.06 mm≤[ν]＝l a/400=1747/400=4.368mm满足要求！4）支座反力计算正常使用极限状态下：R'1A=8.723kN；R'1B=8.429kN；R'1C=10.951kN；R'1D=9.466kN；R'1E=-0.319kN；承载能力极限状态下：R1A=11.042kN；R1B=10.655kN；R1C=13.849kN；R1D=11.965kN；R1E=-0.411kN；2、第二排立杆处的联梁计算计算简图如下：荷载标准值：q'=g k=0.205kN/mR'=F1'=9kN荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/m R=F1=11.4kN1）抗弯验算σ=M max/W=3.324×106/(141×103)=23.574 N/mm2≤[f]=205 N/mm2满足要求！2）抗剪验算V max=10.801kNτmax＝V max/(8I zδ)[bh02-(b-δ)h2]=10.801×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=12.765N/mm2≤[τ]=125N/mm2满足要求！3）挠度验算νmax=0.201 mm≤[ν]＝l a/400=1847/400=4.618mm 满足要求！4）支座反力计算正常使用极限状态下：R'2A=12.363kN；R'2B=12.826kN；R'2C=11.072kN；R'2D=10.166kN；R'2E=-0.013kN；承载能力极限状态下：R2A=15.651kN；R2B=16.219kN；R2C=14.001kN；R2D=12.851kN；R2E=-0.024kN；四、主梁验算1、1号主梁验算1号主梁图荷载标准值：q'=g k=0.205kN/m第一排立杆处：P1' =R'1A=8.723kN；第二排立杆处：P2' =R'2A=12.363kN；荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/m第一排立杆处：P1 =R1A=11.042kN；第二排立杆处：P2 =R2A=15.651kN；计算简图如下：1）抗弯验算σ=M max/W=37.136×106/(141×103)=263.376 N/mm2> [f]=215 N/mm2不满足要求，请减小主梁间距、调整各支撑件的位置或调整主梁外悬挑和内锚固长度、或选择合适的主梁材料类型等！2）抗剪验算V max=27.217kNτmax＝V max/(8I zδ)[bh02-(b-δ)h2]=27.217×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=32.165N/mm2≤[τ]=125N/mm2满足要求！3）挠度验算νmax=42.007 mm> [ν]＝2×l/360=2×2130/360=11.833mm不满足要求，请减小主梁间距、调整各支撑件的位置或调整主梁外悬挑和内锚固长度、或选择合适的主梁材料类型等！4）支座反力计算设计值：R1=-12.138kN；R2=40.086kN；2、支撑杆件设置3、悬挑主梁整体稳定性验算 主梁轴向力：N =N sz1 =8.862kN 压弯构件强度：σmax =M max /(γW)+N/A=37.136×106/(1.05×141000)+8.862/2610=254.23 N/mm 2> [f]=215N/mm 2不满足要求，调整主梁材料类型！ 受弯构件整体稳定性分析：其中φb -- 均匀弯曲的受弯构件整体稳定系数： 查表《钢结构设计标准》(GB50017-2017)得，φb =1.3由于φb 大于0.6，根据《钢结构设计标准》(GB50017-2017)附录C ，得到φb '值为0.853。
型钢悬挑脚手架计算书
悬挑2.8m型钢〔斜撑〕悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照?建筑施工扣件式钢管脚手架平安技术规?〔JGJ130-2001〕。
计算的脚手架为双排脚手架，搭设高度为18.0米，立杆采用单立管。
搭设尺寸为：立杆的纵距1.40米，立杆的横距1.05米，立杆的步距1.80米。
采用的钢管类型为48×3.0，连墙件采用2步3跨，竖向间距3.60米，水平间距4.20米。
施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设8层。
悬挑水平钢梁采用[16a号槽钢U口水平，其中建筑物外悬挑段长度2.80米，建筑物锚固段长度0.00米。
悬挑水平钢梁上面的联梁采用[12.6号槽钢U口水平，相邻悬挑钢梁之间的联梁上最多布置2根立杆。
悬挑水平钢梁采用支杆与建筑物拉结，最外面支点距离建筑物2.70m，支杆采用[14a号槽钢。
一、大横杆的计算:大横杆按照三跨连续梁进展强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值P1=0.038kN/m脚手板的荷载标准值P2=0.150×1.050/3=0.052kN/m活荷载标准值Q=3.000×1.050/3=1.050kN/m静荷载的计算值q1=1.2×0.038+1.2×0.052=0.109kN/m 活荷载的计算值q2=1.4×1.050=1.470kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.109+0.10×1.470)×1.4002支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.109+0.117×1.470)×1.4002我们选择支座弯矩和跨中弯矩的最大值进展强度验算：=0.358×106/4491.0=79.822N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值q1=0.038+0.052=0.091kN/m活荷载标准值q2=1.050kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.091+0.990×1.050)×1400.04/(100×2.06×105×107780.0)=1.905mm大横杆的最大挠度小于1400.0/150与10mm,满足要求!二、小横杆的计算:小横杆按照简支梁进展强度和挠度计算，大横杆在小横杆的上面。
型钢悬挑脚手架计算书
型钢悬挑脚手架计算书型钢悬挑扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)《建筑结构荷载规范》（GB50009-2001）、《钢结构设计规范》(GB50017-23)等规范编制。
一、参数信息：1.脚手架参数双排脚手架搭设高度为19.2米，立杆采用单立杆;搭设尺寸为;立杆的纵距1.5m，立杆的横距为0.9m，立杆的步距为1.2m；内排架距离墙长度为0.35m小横杆在上，搭接在大横杆上的小横杆根数为1根。
采用的钢管类型为φ48某3.5;横杆与立杆连接方式为单扣件:去扣件抗滑承载力系数0.80；连墙件布置取两步三跨，竖向间距3.00米，水平间距4.50米，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布荷载（KN/㎡）:3.000;脚手架用途：结构脚手架;同时施工层数:2层；3.风荷载参数4.本工程地处河北石家庄市，查荷载规范基本风压为0.350，风荷载高度变化系数μz为0.740，风荷载体型系数μs为0.649；5.静荷载参数每米立杆承受的结构自重荷载标准值（KN/㎡）：0.1611脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m2):0.140；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:2层；脚手板类别:木脚手板；栏杆挡板类别:栏杆、木脚手板挡板；6.平悬挑支撑梁悬挑水平钢梁采用10号工字钢，其中建筑物外悬挑段长度1.25m内锚固段长度1.5m楼板混凝土标号:C30；钢丝绳安全系数为:6.000；钢丝绳与墙距离为(m):4.000；悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物1.20m。
二、脚手板的计算杉木、松木受弯σw=90kg/c m2 弹性模量E=9某104 kN/m2 顺纹受剪[ㄛ]＝１0kg/cm2脚手板截面尺寸２５ｃｍ某５ｃｍ。
抗弯强度计算:ｑ＝３５kｇ/m2某１.２＋３００kｇ/m2某１.４＝４２＋４２０＝４６２kg/cm2脚手板宽ｂ＝０.２５ｍ则ｑ总＝４６２某０.２５＝１１５.５kｇ/m脚手板Ｍｍａｘ＝１/８ｑＬ2＝０.１２５某１１５.５某０.７５2＝８.１２kｇ/mＷ＝ｂｈ2/６＝２５某５2＝１０４.２cm３由σ= M /w<=f由 f=kf某ql/100EI注：kf—两跨梁均布荷载挠度系数。
型钢悬挑脚手架(扣件式)计算书_1250
型钢悬挑脚手架(扣件式)计算书悬挑长度1.15米计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑施工门式钢管脚手架安全技术规范》JGJ128-20104、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-20036、《混凝土结构设计规范》GB50010-2010架体验算一、脚手架参数立面图侧面图三、横向水平杆验算纵、横向水平杆布置承载能力极限状态q=1.2×(0.038+G kjb×l a/(n+1))+1.4×G k×l a/(n+1)=1.2×(0.038+0.35×1.5/(2+1))+1.4×2×1.5/( 2+1)=1.656kN/m正常使用极限状态q'=(0.038+G kjb×l a/(n+1))=(0.038+0.35×1.5/(2+1))=0.213kN/m计算简图如下：1、抗弯验算M max=max[ql b2/8，qa12/2]=max[1.656×0.852/8，1.656×0.152/2]=0.15kN·mσ=γ0M max/W=1.1×0.15×106/5080=32.386N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=max[5q'l b4/(384EI)，q'a14/(8EI)]=max[5×0.213×8504/(384×206000×121900)，0.21 3×1504/(8×206000×121900)]=0.058mmνmax＝0.058mm≤[ν]＝min[l b/150，10]＝min[850/150，10]＝5.667mm满足要求！3、支座反力计算承载能力极限状态R max=q(l b+a1)2/(2l b)=1.656×(0.85+0.15)2/(2×0.85)=0.974kN正常使用极限状态R max'=q'(l b+a1)2/(2l b)=0.213×(0.85+0.15)2/(2×0.85)=0.126kN四、纵向水平杆验算承载能力极限状态由上节可知F1=R max=0.974kNq=1.2×0.038=0.046kN/m正常使用极限状态由上节可知F1'=R max'=0.126kNq'=0.038kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=γ0M max/W=1.1×0.4×106/5080=86.561N/mm2≤[f]=205N/mm2 满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝0.376mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态R max=2.284kN五、扣件抗滑承载力验算横向水平杆：R max=1.1×0.974kN≤R c=0.9×8=7.2kN纵向水平杆：R max=1.1×2.284kN≤R c=0.9×8=7.2kN满足要求！六、荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+(l b+a1)×n/2×0.038/h)×H=(0.12+(0.85+0.15)×2/2×0.038/1.8)×25= 3.533kN单内立杆：N G1k=3.533kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×(l b+a1)×G kjb×1/1/2=(25/1.8+1)×1.5×(0.85+0.15)×0.35×1/ 1/2=3.908kN1/1表示脚手板1步1设单内立杆：N G2k1=3.908kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/1=(25/1.8+1)×1.5×0.17×1/1=3.797kN1/1表示挡脚板1步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×25=0.375kN5、构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=3.908+3.797+0.375=8.08kN单内立杆：N G2k=N G2k1=3.908kN立杆施工活荷载计算外立杆：N Q1k=la×(l b+a1)×(n zj×G kzj)/2=1.5×(0.85+0.15)×(1×2)/2=1.5kN内立杆：N Q1k=1.5kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+1.4×N Q1k=1.2×(3.533+8.08)+ 1.4×1.5=16.036kN 单内立杆：N=1.2×(N G1k+ N G2k)+1.4×N Q1k=1.2×(3.533+3.908)+ 1.4×1.5=11.03kN 七、钢丝绳卸荷计算钢丝绳卸荷钢丝绳连接吊环作法(共用)第1次卸荷验算α1=arctan(l s/H s)=arctan(3000/200)=86.186°α2=arctan(l s/H s)=arctan(3000/1100)=69.864°钢丝绳竖向分力标准值，不均匀系数K X取1.5由于脚手架所使用的钢丝绳应采用荷载标准值按容许应力法进行设计计算,计算钢丝绳竖向分力标准值时，立杆所受力按上面计算取标准值。
型钢悬挑脚手架(阳角B)计算书
型钢悬挑脚手架(阳角B)计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑结构荷载规范》GB50009-20123、《钢结构设计规范》GB50017-2003一、基本参数1、基本参数阳角处主梁悬挑方式普通主梁悬挑主梁离地高度(m) 15 建筑物阳角处角度β90 立杆纵距l a(m) 1.2 梁/楼板混凝土强度等级C252、立杆荷载参数1、主梁布置参数主梁自内锚固点伸出长度主梁号内锚固点坐标x(m).y(m) 角度α(度)主梁锚固方式L(m)1 0.6,-0.6 135 2.6 压环钢筋2 0.8,-0.6 127.476 2.3 压环钢筋3 0.85,-0.7 90 2 压环钢筋平面图2、主梁锚固参数主梁1锚固图主梁2锚固图主梁3锚固图三、一号主梁验算1、主梁验算q'=g k=0.205kN/m第一排立杆处：P1' =F1'=8kN；第二排立杆处：P2' =F2'=8kN；荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/m第一排立杆处：P1 =F1=10.9kN；第二排立杆处：P2 =F2=10.9kN；计算简图如下：1）抗弯验算σ=M max/W=1.47×106/(141×103)=10.426 N/mm2≤[f]=205 N/mm2 满足要求！2）抗剪验算τmax＝V max/(8I zδ)[bh02-(b-δ)h2]=7.747×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=9.155 N/mm2≤[τ]=125N/mm2满足要求！3）挠度验算νmax=0.027 mm≤[ν]＝2l/360=2×1893/360=10.517mm满足要求！4）支座反力计算R1=-0.821kN；R2=4.394kN；R3=12.313kN；R4=6.554kN；2、支撑杆件设置钢丝绳绳卡作法上拉杆件角度计算：α1=arctan(n1/m1)= arctan(3300/2200)=56.31°上拉杆件支座力：R S1=R3=12.313kN主梁轴向力：N SZ1= R S1/tanα1=12.313/tan(56.31°)=8.209kN上拉杆件轴向力：N S1= R S1/sinα1=12.313/sin(56.31°)=14.798kN上拉杆件的最大轴向拉力：N S=max[N S1] =14.798kN查表得，钢丝绳破断拉力总和：F g=151.5kN[F g]=α×F g/k=0.85×151.5/8=16.097kN≥N S=14.798kN符合要求！绳夹数量：n=1.667[Fg]/(2T)=1.667×16.097/(2×15.19)=1个≤[n]=3个符合要求！花篮螺栓验算：σ=[F g]/(π×d e2/4)=16.097×103/(π×122/4)=142.329N/mm2≤[ft]=170N/mm2符合要求！拉环验算：σ =[F g]/(2A)=2[F g]/πd2=2×16.097×103/(π×202)=25.619N/mm2≤[f]=65N/mm2注：[f]为拉环钢筋抗拉强度，按《混凝土结构设计规范》9.7.6 每个拉环按2个截面计算的吊环应力不应大于65N/mm2符合要求！拉环详图(主梁为工字钢)角焊缝验算：σf=N S/(h e×l w)=14.798×103/(10×100)=14.798N/mm2≤βf f t w=1.22×160=195.2N/mm2 正面角焊缝的强度设计值增大系数βf=1.22符合要求！4、下撑杆件验算α1=arctan(n1/m1)= arctan(3300/3100)=46.79°下撑杆件支座力：R X1=R4=6.554kN主梁轴向力：N XZ1= R X1/tanα1=6.554/tan(46.79°)=6.157kN下撑杆件轴向力：N X1= R X1/sinα1=6.554/sin(46.79°)=8.992kN下撑杆件的最大轴向压力：N X=max[N X1] =8.992kN下撑杆长度：L1=(m12+n12)0.5= (31002+33002)0.5=4527.693下撑杆长细比：λ1=L1/i=4527.693/19.4=233.386查《钢结构设计规范》GB50017-2003表C得，φ1=0.156轴心受压稳定性计算：σ1 =N X1/(φ1A)=8992/(0.156×693)=83.176N/mm2≤f=205N/mm2符合要求！对接焊缝验算：σ=N X/(l w t)=8.992×103/A=8.992×103/693=12.975N/mm2≤f c w=185N/mm2符合要求！5、悬挑主梁整体稳定性验算主梁轴向力：N=N sz1-(N xz1)=2.052kN压弯构件强度：σmax=M max/(γW)+N/A=1.47×106/(1.05×141000)+2.052/2610=9.93 N/mm2≤[f]=205N/mm2满足要求！受弯构件整体稳定性分析：其中φb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，φb=1.6由于φb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到φb值为0.894。
型钢悬挑脚手架(阳角B)计算书
型钢悬挑脚手架(阳角B)计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑结构荷载规范》GB50009-20123、《钢结构设计规范》GB50017-2003一、基本参数1、基本参数1、主梁布置参数平面图2、主梁锚固参数主梁1锚固图主梁2锚固图三、联梁验算计算简图如下：q=1.2×g k=1.2×0.145=0.174kN/mq'=g k=0.145kN/mR=F1=10.95kNR'=F1'=8.42kN1）抗弯验算σ=M max/W=0.049×106/(80.5×103)=0.609 N/mm2≤[f]=205 N/mm2满足要求！2）抗剪验算τmax＝V max/(8I zδ)[bh02-(b-δ)h2]=0.163×1000×[58×1402-(58-6)×1212]/(8×5637000×6)=0.226N/ mm2≤[τ]=125N/mm2满足要求！3）挠度验算νmax=0.003 mm≤[ν]＝l a/250=1500/250=6mm 满足要求！4）支座反力计算正常使用极限状态下：R'1A=8.501kN；R'1B=8.692kN；R'1C=8.502kN；承载能力极限状态下：R1A=11.048kN；R1B=11.276kN；R1C=11.048kN；2、第二排立杆处的联梁计算计算简图如下：q=1.2×g k=1.2×0.145=0.174kN/mq'=g k=0.145kN/mR=F1=10.95kNR'=F1'=8.42kN1）抗弯验算σ=M max/W=5.392×106/(80.5×103)=66.981 N/mm2≤[f]=205 N/mm2满足要求！2）抗剪验算τmax＝V max/(8I zδ)[bh02-(b-δ)h2]=5.755×1000×[58×1402-(58-6)×1212]/(8×5637000×6)=7.986N/ mm2≤[τ]=125N/mm2满足要求！3）挠度验算νmax=1.457 mm≤[ν]＝l a/250=1500/250=6mm 满足要求！4）支座反力计算正常使用极限状态下：R'2A=12.856kN；R'2B=14.329kN；R'2C=7.068kN；承载能力极限状态下：R2A=16.705kN；R2B=18.597kN；R2C=9.186kN；四、一号主梁验算1、主梁验算q'=g k=0.381kN/m第一排立杆处：P1' =2(R'1A-F1')+F1'=2×(8.501-8.42)+8.42=8.582kN；第二排立杆处：P2' =2(R'2A-F2')+F2'=2×(12.856-8.42)+8.42=17.292kN；荷载设计值：q=1.2×g k=1.2×0.381=0.457kN/m第一排立杆处：P1 =2(R1A-F1)+F1=2×(11.048-10.95)+10.95=11.146kN；第二排立杆处：P2 =2(R2A-F2)+F2=2×(16.705-10.95)+10.95=22.46kN；计算简图如下：1）抗弯验算σ=M max/W=50.149×106/(401.88×103)=124.786 N/mm2≤[f]=205 N/mm2 满足要求！2）抗剪验算τmax＝V max/(8I zδ)[bh02-(b-δ)h2]=34.536×1000×[116×2502-(116-8)×2242]/(8×50235400×8)=19. 668N/mm2≤[τ]=125N/mm2满足要求！3）挠度验算νmax=8.952 mm≤[ν]＝2l/360=2×2036/360=11.311mm满足要求！4）支座反力计算R1=-22.68kN；R2=58.205kN；2、悬挑主梁整体稳定性验算主梁轴向力：N=0kN压弯构件强度：σmax=M max/(γW)+N/A=50.149×106/(1.05×401880)+0/4850=118.844N/mm2≤[f]=205N/mm2满足要求！受弯构件整体稳定性分析：其中φb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，φb=1.07由于φb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到φb值为0.806。
