温控器分类介绍
温控器的分类【大全】
温控器的分类内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.以温控器制造原理来分，温控器分为:一.突跳式温控器:各种突跳式温控器的型号统称KSD，常见的如KSD301,KSD302等，该温控器是双金属片温控器的新型产品，主要作为各种电热产品具过热保护时，通常与热熔断器串接使用，突跳式温控器作为一级保护。
热熔断器则在突跳式温控器失娄或失效导致电热元件超温时，作为二级保护自，有效地防止烧坏电热元件以及由此而引起的火灾事故。
二,液涨式温控器:是当被控制对象的温度发生变化时使温控器感温部内的物质(一般是液体)产生相应的热胀冷缩的物理现象(体积变化)，与感温部连通一起的膜盒产生膨胀或收缩。
以杠杆原理，带动开关通断动作，达到恒温目的液胀式温控器具有控温准确，稳定可靠，开停温差小，控制温控调节范围大，过载电流大等性能特点。
液涨式温控器主要用于家电行业，电热设备，制冷行业等温度控制场合用。
三，压力式温控器，改温控器通过密闭的内充感温工质的温包和毛细管，把被控温度的变化转变为空间压力或容积的变化，达到温度设定值时，通过弹性元件和快速瞬动机构，自动关闭触头，以达到自动控制温度的目的。
它由感温部、温度设定主体部、执行开闭的微动开关或自动风门等三部分组成。
压力式温控器适用于制冷器具(如电冰箱冰柜等)和制热器等场合。
以上几种是常见的机械式温控器。
四，电子式温控器，电子式温度控制器(电阻式)是采用电阻感温的方法来测量的，一般采用白金丝、铜丝、钨丝以及热敏电阻等作为测温电阻，这些电阻各有其优确点。
一般家用空调大都使用热敏电阻式。
电子式温度控制器具有稳定，体积小的优点，在21世纪越来越多的领域中得到使用。
五，数字式温控器:数字电子式温度控制器是一种精确的温度检测控制器，可以对温度进行数字量化控制。

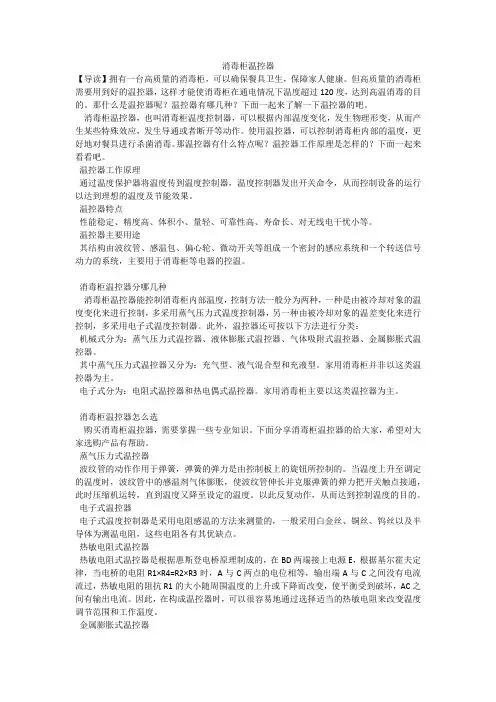

消毒柜温控器
消毒柜温控器【导读】拥有一台高质量的消毒柜，可以确保餐具卫生，保障家人健康。
但高质量的消毒柜需要用到好的温控器，这样才能使消毒柜在通电情况下温度超过120度，达到高温消毒的目的。
那什么是温控器呢？温控器有哪几种？下面一起来了解一下温控器的吧。
消毒柜温控器，也叫消毒柜温度控制器，可以根据内部温度变化，发生物理形变，从而产生某些特殊效应，发生导通或者断开等动作。
使用温控器，可以控制消毒柜内部的温度，更好地对餐具进行杀菌消毒。
那温控器有什么特点呢？温控器工作原理是怎样的？下面一起来看看吧。
温控器工作原理通过温度保护器将温度传到温度控制器，温度控制器发出开关命令，从而控制设备的运行以达到理想的温度及节能效果。
温控器特点性能稳定、精度高、体积小、量轻、可靠性高、寿命长、对无线电干忧小等。
温控器主要用途其结构由波纹管、感温包、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统，主要用于消毒柜等电器的控温。
消毒柜温控器分哪几种消毒柜温控器能控制消毒柜内部温度，控制方法一般分为两种，一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温度控制器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温度控制器。
此外，温控器还可按以下方法进行分类：机械式分为：蒸气压力式温控器、液体膨胀式温控器、气体吸附式温控器、金属膨胀式温控器。
其中蒸气压力式温控器又分为：充气型、液气混合型和充液型。
家用消毒柜并非以这类温控器为主。
电子式分为：电阻式温控器和热电偶式温控器。
家用消毒柜主要以这类温控器为主。
消毒柜温控器怎么选购买消毒柜温控器，需要掌握一些专业知识。
下面分享消毒柜温控器的给大家，希望对大家选购产品有帮助。
蒸气压力式温控器波纹管的动作作用于弹簧，弹簧的弹力是由控制板上的旋钮所控制的。
当温度上升至调定的温度时，波纹管中的感温剂气体膨胀，使波纹管伸长并克服弹簧的弹力把开关触点接通，此时压缩机运转，直到温度又降至设定的温度。
温度控制器的工作原理
温度控制器的工作原理1. 温度控制器的定义与分类温度控制器是一种可编程控制器，主要用于控制热处理设备、热风炉、烤炉等工业领域中的温度。
根据其工作原理和应用场所的不同，温度控制器通常分为机械式温度控制器、电气式温度控制器和电子式温度控制器三种。
2. 机械式温度控制器的工作原理机械式温度控制器是一种最早的控温方式，由丝簧、传动杆、调节旋钮、电触点等部件组成。
当机械式温度控制器和温度探头相连后，随着温度变化，丝簧的形态也随之发生相应的变化，由此推动传动杆的运动，改变触点的开闭状态，从而控制温度的升降。
机械式温度控制器的优点是成本低廉，但其精度很难达到高精度温度控制的要求。
3. 电气式温度控制器的工作原理电气式温度控制器是通过电路的控制实现温度的测控。
其主要由温度探头、比较器、反馈电路等部件组成。
当温度探头采集到温度信号后，将信号通过比较器与设定温度进行比较，产生反馈信号。
反馈信号再经过比较和控制后，通过触点对电路进行控制，直接控制对应的工业设备，从而达到对温度进行控制的目的。
此控温方式的优点是精度高、维修方便，但适用范围有限，只适用于一些有明确要求或固定值的场合。
4. 电子式温度控制器的工作原理电子式温度控制器是集成电路控制的温度控制器，也是目前最常用的温度控制方式。
电子式温度控制器主要包括温度传感器、微处理器、触摸屏、LCD 显示器、输出驱动器等部分。
当温度传感器采集到温度信号后，将信号转换为数字信号，经由微处理器进行数字控制和比较后再通过输出驱动器控制工业设备，实现对温度的调控。
电子式温度控制器具有精度高、抗干扰能力强、实时性高等优点，同时由于方便维修和升级，所以应用范围非常广泛。
5. 温度控制器的在应用中的注意事项温度控制器在应用中需要注意以下几个方面：1. 应正确安装温度检测探头，不得插反或插松导致数据失真或误差。
2. 温度控制器应常保干燥，防潮，并清洁掉尘土等杂物。
3. 控制器应调整到合适的参考数值，依据具体生产要求选择恰当的PID调节参数，精确控制温度。
温控元器件基础知识培训
由于金属膨胀系数的差异，在温度发生变化时，主动层的形变要大 于被动层的形变，从而双金属片的整体就会向被动层一侧弯曲，产生形 变该材料由两层。（启辉器）
双金属片的工作原理
•双金属片经过精确挤压后，中间隆起呈碟状,简称为碟片:
突跳式温控器 温度保险丝
-目 录❖ 温度控制元器件的分类 ❖ 突跳式温控器原理及注意事项 ❖ 温敏开关原理及注意事项 ❖ 温度保险丝原理及注意事项
二、突跳式温控器简介
突跳式温控器
突跳式温控器我们可以通俗的把它叫做温度开关。使用广泛，大 到空调，冰箱，冰柜，小到暖水袋，饮水机，咖啡壶，电热水壶，它利 用热双金属片（采用中阻型热双金属片）受温度变化能产生瞬时动作来 实现自动控温的一种温度开关，具有体积小，动作及时可靠的特点，能 有效地防止电机因堵转、过载或过热而烧毁绕组。
UL 10万次
•不通电
• I*I*R发热导致 失效
低电阻测试仪 测端子间电阻 DC0.25-0.5A
≤ 50mΩ
三、温度保险丝 关键的性能参数
• TF: Rated Functioning Temperature: ( 额定断开温度 )
– (热熔断体的导电状态发生改变的温度。额定断开温度将在每分钟升 温0.5C的油槽中测量；
复合型热熔断器的特点： （1）动作温度精度高，熔断动作可靠； （2）热稳定性能好，长期处于高温状态不会失控； （3）感温体负荷电流可高达20A，可以适应负载电流大的家用电器使用； （4）外壳不带电，使用安全，安装简易； （5）价格低廉，适应大批量生产。
三、温度保险丝
低熔点合金热熔断器
可调温控器与突跳温控器的区别
我们可以从图片来展示他们的形状
可 调 温 控 器
突跳温控器
可调温控器与突跳温控器的区别
温控器分类分别为热温控器和冷温控器 温控器的种类有很多种，主要是以控温 的方式来区分，温控Байду номын сангаас的工作原理都是 大同小异，今天先介绍可调温控器和突 跳温控器的区别哦。
一.可调温控器是一种可以调节温度的温度控制器，也具 有开关功能。温控器本身可调节的温度是50℃~250℃， 可以控器在发热类小家电上可以控制40度~400度的控温 范围，温度可以随意调节，具有使用寿命长，温度感应 灵敏，价格便宜等优点，还可以调节温度断开与复位的 差值，让其更稳定恒温，差值可大可小。实用型非常的 强，能适用非常多的产品如：家用电烤箱、空气炸锅、 家用油炸锅、电暖气、油汀、烧烤盘、电熨斗、电火锅、 早餐机、面包机等家用小电器随意调节温度，想要几度 就可以调多少度，可根据电器产品来订制安装方式。 二.突跳温控器是一种固定一个温度点的温控器，无调节 功能，温度点是50℃~250℃,只能选择50℃~250℃中的一 个温度值，一般在家电产品中起到单点控温和保护限温 的作用，优点是小巧、价格便宜。
电冰箱温控器课件
谢谢 再见
ቤተ መጻሕፍቲ ባይዱ
五：作业布置：
• 一课堂作业 新飞老式电冰箱正常运行时出现不开机故障，回复性旋转 温控器旋钮时开始启动，但很长时间才停机，之后又不运行。试分析 故障原因并简述检修方法。
• 二课外作业 观察市售各类冰箱所用温控器的型号及结构形式并做好记 录感温组件：感温包、毛细管、波纹管焊接密封而成，内冲感温工质 带有调节设定温度的本体部分。执行机构：就微动开关盒组件构成
任务四、普通型机械电触点式温控 器的测试方法：
• 冰箱温控器H 为公共脚 L 为接加热丝脚 C为接压缩机和加热丝脚H--L为开关 路 L--C为制冷路。温控器三个个接线端子之间的关系是，h 与l 之间为一个手 动常闭开关．在正常情况下处在闭合状态。只有当温控器处在off位置时，内 部触点才断开。l与c之间是真正的温度自动控制开关，由它负责感应冷藏室 内的温度，并控制着压缩机的启动与停止。有的温控器上标有6、3、4 数字 符号，其对应关系是h 相应6，l 相应3，c 相应4。温控器的h 端子接电冰箱的 电源线，l 端子与节电开关相接，c 端子与热保护器一端相接。
任务二、普通型机械电触点式温控 器的结构：
• （一） ：温控器的电气部分，由微动开关盒组件构成； • （二）：带有调节设定温度的本体部分； • （三）：温控器的感温组件：由感温包、毛细管、波纹管焊接密封而成，内
冲感温工质。
任务三：原理
• 原理是当温度低的时候膜盒里面的气体缩小，顶膜盒的杠杆也缩回来，开关 断开，压缩机停止转动，当温度上升时气体膨胀膜盒顶杠杆，温控器触点闭 合冰箱开始工作。拆开膜盒，开关部分就下来了，看起来比较复杂其实里面 就有两个开关，是串联的，当温度档0的时候主开关断开，冰箱停机，拧温控 齿轮，这个开关就合上了，万用表一量，电阻很小说明这个开关基本正常， 另一个开关就是关键开关，冰箱压缩机工作和停机就靠他了，。这个开关后 面有颗螺丝是调节压缩机的工作和停止比的，顺时针拧的话开关弹片接近触 点，会使压缩机开关机频繁，要适当调节该螺丝，能延长压缩机寿命。换挡 齿轮旁边还有一颗螺丝，可以调节膜盒的行程，拧紧的话膜盒行程短，温度 控制范围变窄，反之变宽。
冰箱温控器基础知识培训课件(PPT 59页)
鹭宫型温控器介绍
我公司直冷机控冰箱多使用WDF系列温控器(如 BCD-209KHA使用Q/MLKT-216/1AB.2D.3B.4B温控 器)；
直冷机控风冷冰箱及部分全冷冻冰箱使用WPF 系列温控器（如BCD-280W使用C0507.4.1-2温控器， BD-130使用B0103.4.1-2 温控器)；
故冰箱温控器分为：机械式和电子式两种。
机械式分为：蒸气压力式温控器、液体膨胀式 温控器、气体吸附式温控器、金属膨胀式温控器。 其中蒸气压力式温控器又分为：充气型、液气混合 型和充液型。冰箱机械式温控器都以蒸气压力式温 控器为主。
电子式分为：电阻式温控器和热电偶式温控器。 重点介绍：冰箱用机械式蒸气压力温控器
WDF系列温控器生产工艺
本体件组装------装电器件-----装动力件----毛 细管底座端成形-----强断点检查------高温存放 （60℃/48h）-----磨合（300次）----接通温度调 整-----振分螺钉调整----振分尺寸检查-----断开 温度调整----强断点检查、凸轮位置检查-----温 度特性测试-----低环温检查-----点胶---电性能 测试----接触电阻检查-----毛细管成形---清洁表 面---粘贴商标------外观检查------装箱
冰箱温控器命名规则
冰箱温控器型号命名示例
示例1：WPF31A-KX 表示兰柯普通型温控器：冷点触点断开温度为-31℃， 第一次改进设计，属于信号复合系列。 示例2：WDF26C-EX 表示定温复位型温控器，冷点触点断开温度为-26℃， 第三次改进设计，属于鹭宫防爆系列。 示例3：WPFE14B 有些供方防爆型温控器用：WDFE、WPFE表示，这四个 字母是个整体，不可分割。示例3表示普通型温控器，冷 点触点断开温度为-14℃，第二次改进设计，属于鹭宫防 爆系列。
温控器的分类详情
温度变化
转换为空间压力或体积变化
当温度调节值通过弹性元件和快速转换机构达到时，
自失能
关闭触点以实现自动温度控制目标，包括温度敏感部分、主要温度调节部分和中央温度调节部分。
微致动开关
或三部分自动阀，压力温控器
（例如，冰箱）和热设备。
机械温控器是常见的
电阻传感器法测量电子温度控制器、电子温度控制器
恒温NTC热传感器或热电偶
该变异导致相应电压的变化，然后由微控制器检测改变的电压电流。
量化和控制.数字温度控制器具有高精度、高灵敏度、良好的直觉和操作部分。
就像往常一样
数字温控器的应用：电流，数字温控器是一个非常大的范围，特别是在加热设备中，智能温控器
最喜欢的产品
由于使用的温度调节器的特殊性，国家目前正在采用温度调节技术标准。
液体膨胀型温度调节器：当受控物体的温度发生变化时温度调节器的温度检测部分中的物质
一般现金
产生相应的热膨胀和冷却物理现象
（体积变化）与温度敏感部分通信的膜盒产生膨胀或收缩。
杠杆原理，驱动开关，以达到精确温度控制液体膨胀目标的温度，
稳定可靠
温度差异、控制温度调节范围、过载电流等性能特性。
家用电器
电热设备、制冷工业等温度控ห้องสมุดไป่ตู้场。
白金丝、铜丝、钨丝和热电阻都是温度测量电阻器，每个电阻器都具有精度特性。
电子温度调节器稳定
二十一世纪越来越多。
在这方面。
数字温度控制器：数字电子温度控制器是一个精密温度检测控制器，可以在温度上进行。
数控温控器
作为温度检测元件的NTC或热电偶热传感器及其原理
是：NTC热敏传感器或热电偶设计用于相应的电路；
温控器工作原理和各类型区别【详解】
温控器的工作原理和各类型区别内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.温控器的工作原理为了在无人干预的情况下精确控制过程温度，需要为温度控制系统配备一台控制器。
该控制器从热电偶或RTD 等温度传感器接收输入信号后，将实际温度与所需控制温度（又称设定值）进行比较，最后将输出信号传送给控制元件。
控制器是整个控制系统的一部分，因此在选择适当的控制器时，应对整个系统进行分析。
选择控制器时应考虑以下因素：1. 输入传感器的类型（热电偶、RTD）和温度范围2. 所需输出类型（机电继电器、SSR、模拟输出）3. 所需控制算法（开/关、比例、PID）4. 输出的类型和数量（加热、冷却、报警、限制）不同类型控制器的区别与工作原理控制器共分三种基本类型：开关、比例和PID。
根据所控制的系统，操作人员可使用其中一种类型进行过程控制。
开/关控制开关控制器是最简单的一类温度控制设备。
此类设备的输出非开即关，无中间状态。
只有温度跨越设定值时，开关控制器才会切换输出。
在加热控制中，当温度低于设定值时输出接通信号，高于设定值时则输出断开信号。
每当温度跨越设定值时，控制器都会切换输出状态，因此过程温度将不断循环，由设定值以下上升到以上，再降回至设定值以下。
为防止因循环速度过快而损坏接触器和阀门，应在控制器操作中增加一个开关差值，又称“迟滞”。
采用这种机制时，只有在温度超过设定值一定程度后，输出才会再次关闭或打开。
这样，当温度围绕设定值上下循环波动时，可防止输出“抖动”或快速频繁的切换。
开关控制通常用于以下应用场合：无需精确控制的应用、无法处理热源频繁开关的系统、因质量较大而温度变化极为缓慢的系统，以及温度报警。
限值控制器是用于报警的一种特殊类型开关控制。
温度控制器的工作原理
温度控制器的工作原理温度控制器是一种常见的自动控制设备，广泛应用于各种工业和家用领域。
它的主要功能是通过监测环境温度并根据预设的温度范围来控制加热或者冷却系统，以维持温度在设定值附近。
温度控制器通常由以下几个主要部份组成：温度传感器、比较器、控制器和执行器。
下面将详细介绍每一个部份的工作原理。
1. 温度传感器：温度传感器是温度控制器的核心部件，用于测量环境温度。
常见的温度传感器包括热电偶、热敏电阻和半导体温度传感器等。
它们根据温度的变化产生电信号，并将信号传递给控制器进行处理。
2. 比较器：比较器是用于比较实际温度和设定温度的部件。
它接收温度传感器传来的信号，并将其与设定温度进行比较。
当实际温度超过或者低于设定温度时，比较器会产生相应的输出信号。
3. 控制器：控制器是温度控制器的核心部份，它接收比较器的输出信号，并根据信号进行逻辑运算和控制操作。
控制器通常包括微处理器或者专用的控制芯片，它根据设定的控制算法来判断应该采取何种控制动作。
4. 执行器：执行器是根据控制器的指令来实际控制温度的部件。
根据不同的应用场景，执行器可以是电磁继电器、可控硅（SCR）、电动阀门或者风扇等。
执行器根据控制器的输出信号来打开或者关闭加热或者冷却设备，以调节环境温度。
整个温度控制器的工作流程如下：首先，温度传感器测量环境温度，并将信号传递给比较器。
比较器将实际温度与设定温度进行比较，并产生相应的输出信号。
控制器接收比较器的输出信号，并根据设定的控制算法进行逻辑运算。
根据控制器的计算结果，执行器被激活，控制加热或者冷却设备的运行，以使环境温度逐渐接近设定温度。
一旦实际温度达到设定温度附近，执行器住手操作，从而实现温度的稳定控制。
温度控制器的工作原理可以通过以下示例进一步说明：假设我们有一个温室，需要将温度维持在25摄氏度。
我们可以使用一个温度控制器来实现这个目标。
首先，将一个温度传感器放置在温室内，它会不断测量温度并将信号传递给比较器。
类型不同的温度控制仪有什么区别
类型不同的温度控制仪有什么区别简介温度控制仪主要用于控制温度，利用控制器的输出信号，调整加热、制冷等设备的状态，从而维持设备的稳定温度。
不同类型的温度控制仪在原理、使用场景、控制精度等方面不同，本文将着重探讨这些方面的差异。
原理数字式温度控制仪数字式温度控制仪以数字电路为核心，可以实现计算、存储、控制等多项功能。
其主要原理就是通过控制传感器的采集，将温度信号转换为数字信号，再通过控制输出的方式，控制温度。
模拟式温度控制仪模拟式温度控制仪基于模拟电路，使用模拟信号来控制温度。
模拟式温度控制仪对于输入信号和控制信号的电压要求较高，且使用寿命短，逐渐被数字式温度控制仪所取代。
使用场景数字式温度控制仪数字式温度控制仪广泛应用于各种工业、农业、生活等领域。
数字式温度控制仪的特点是易于调节，响应速度快，精度高，稳定性好。
适合在恶劣的环境下使用，并且能够实现多项智能功能。
模拟式温度控制仪模拟式温度控制仪使用寿命短，通常只适用于小范围的温度控制，例如实验室的小型设备。
对于精度要求较低，使用环境较为温和的场合下，选择模拟式温度控制仪也是一种不错的选择。
控制精度数字式温度控制仪数字式温度控制仪具有高精度、高稳定性的特点。
数字式温度控制仪通过数字处理电路的精细控制，能够在更大的范围内实现对温度的控制和调节。
数字温度控制仪的精度通常在±0.2℃，甚至更高。
另外，数字式温度控制仪还具有抗干扰能力强，不易受周围环境的影响等优点。
模拟式温度控制仪模拟式温度控制仪控制精度一般较低，通常精度可达±1-2℃。
模拟式温度控制仪的调节灵敏度较低，不如数字式温度控制仪容易受到外界环境影响。
但是，由于其使用的电路较为简单，通常价格相对数字式温度控制仪较为便宜。
结论不同类型的温度控制仪在原理、使用场景、控制精度等方面各有不同。
由于数字式温度控制仪具有高精度、高稳定性等优点，目前已经成为主流的温度控制仪。
而模拟式温度控制仪则逐渐退出市场。
温控器资料
注：温控器培训教材共包括（个别材料内容不太全面，在以后工作中进行更新）：1、 K 系列压力式温度控制器培训教材2、 Ranco 防爆温控器培训教材3、 佛山温控器参数一览表4、 英维思温控器参数表K 系列压力式温度控制器培训教材一、K 系列温控器的主要组成及工作原理:图 11：K 系列温控器主要有毛细管膜盒、平衡力调整机构、本体组件及执行开闭 的微动快跳开关组成(见图 1)；本体组件毛细管膜盒平衡力调整机构快跳开关杠杆平衡力调整机构图 22： 工作原理是：通过密封的内充感温工质的毛细管膜盒，把被控温度的变化转变为密封空间压力的变化；当平衡力调整机构设定的压力通过杠杆，压在膜盒上，压力就变成位移，同时杠杆将此位移传止微动快跳开关的弹性件上；当感温部位达到温度设定值时，通过温度—压力—位移的传递，使快跳开关的触头自动开闭((见图 2)。
3：膜盒工作特性图3A ：膜盒组成(见图3 )B ：工质特性-----流向低温处a ：本体温度高于毛细管感温部位 (Ts>Tb)；b ：毛细管感温部需大于等于150MM ，并可靠接触或紧贴冰箱感温部位；c: 工质的选择与气压修正；一般情况下，对于在青岛(760mmHg)测试的温控器关机温度为-20︒C ，在贵州(690mmHg)测试时，其温度应在-21︒C 左右(R290)；毛细管膜盒快跳开关1：K50 组成及工作原理 (见图 4 、5)A ：具有窄、中固定开关温差-----开关端子3~4--6A a: 无强关b: 手动机械强关----加机械强关机构-- K50-Q4927B ：具有宽固定开关温差 -----开关端子3~4--6A ----加辅助力机构 a: 无强关b: 手动机械强关 ----加机械强关机构-- K50-Q6126 2：K54 组成及工作原理 (见图6、7 )A ：具有固定高温不开机报警信号差-----开关端子3~4--6A 、信号端子3~6--0.1A------开关带信号导通结构a: 窄、中开关差1) 无强关----K54-Q11012) 手动机械强关------加机械强关机构 b: 宽开关差；----加辅助力机构窄、中固定开关温差图 5图 4宽固定开关温差图 6 图 71) 无强关----K54-Q1119G2) 手动机械强关------加机械强关机构B ：具有固定高温不开机报警信号温度-----开关端子3~4--6A 、信号端子3~6--0.1A------开关带信号导通结构，加辅助力机构，信号受力结构不同 a: 无强关----K54-Q7520b: 手动机械强关------加机械强关机构 3. K57 组成及工作原理 (见图8 ) A: 具有手动电强关-----开关端子3~4--6A 、主电源端子3~6--6A---开关带主电源结构，增加电强关机构a: 窄、中固定开关差1) 无强关----K57-Q58012) 手动机械强关------加机械强关机构 b: 宽固定开关差；----加辅助力机构1) 无强关----K57-Q57082) 手动机械强关------加机械强关机构4：K59 组成及工作原理 (见图 9 )图7窄、中固定开关差宽固定开关差图8图9A ：具有固定温度开机、可变开关温差: -----加辅助力机构，受力结构不同 a: 无强关----开关端子3~4--6Ab: 手动机械强关----开关端子3~4--6A----加机械强关机构c: 手动电强关-----开关端子3~4--6A 、主电源端子3~6--6A---开关带 电源结构，增加电强关机构----K59-Q2800d: 手动机械强关、手动电强关-----开关端子3~4--6A 、主电源端子 3~6--6A------加机械强关机构，开关带主电源结构，增加电强关机构5：K60 组成及工作原理 (见图10、11 )A ：固定化霜温度；-----开关端子3~4--6A ----带有半自动化霜设定及复位 机构，加辅助力机构，受力结构不同；无手动电强关，有手动机械强 关；-----K60-Q11296：K61 组成及工作原理 (见图12 )A ：具有单刀双掷辅助开关-----辅助端子3~2--0.2A----加辅助开关 a ：具有窄、中固定开关温差1) 无强关----开关端子3~4--6A 2) 手动机械强关----开关端子3~4--6A----加机械强关机构图10 图11图123)手动电强关-----开关端子3~4--6A 、主电源端子3~6--6A---开关带主电源结构，增加电强关机构4) 手动机械强关、手动电强关-----开关端子3~4--6A 、主电源端子3~6--6A----加机械强关机构，开关带主电源结构，增加电强关机构---K61-Q3151Lb：具有宽固定开关温差----加辅助力机构1) 无强关----开关端子3~4--6A2) 手动机械强关----开关端子3~4--6A----加机械强关机构3) 手动电强关-----开关端子3~4--6A 、主电源端子3~6--6A---开关带主电源结构，增加电强关机构4) 手动机械强关、手动电强关-----开关端子3~4--6A 、主电源端子3~6--6A-----加机械强关机构，开关带主电源结构，增加电强关机构c：具有固定温度开机、可变开关温差-----加辅助力机构，受力结构不同1) 无强关----开关端子3~4--6A2) 手动机械强关----开关端子3~4--6A----加机械强关机构3) 手动电强关-----开关端子3~4--6A 、主电源端子3~6--6A---开关带主电源结构，增加电强关机构4)手动机械强关、手动电强关-----开关端子3~4--6A 、主电源端子3~6--6A--- 加机械强关机构，开关带主电源结构，增加电强关机构三. 冰箱故障判断及维修1: 冰箱通电不制冷(冰箱压缩机不开机)时，应按下列顺序检查A: 首先检查电源应可靠接通；B：温控器是否置于“0”挡(强关挡)；如是，将其置于4~5挡联机重新试机；C：将冰箱控制盒拆下，检查温控器开关端子与电源线接触应可靠，并正确；D：将温控器拆下，将转轴顺时针拧到底(即冷点位置)，在室温(20~25 C)情况下，将万用表两输出端分别接温控器的3~6端，端子间导通(带强关或报警信号的产品，见图16)；再接3~4端，端子间应导通(任一型号产品，见图17)；再接3~2端，其电阻值应为∞(对K61产品，见图18)；否则为温控器工作不正常；E: 其它冰箱各连线或电器断路造成；图13 图14 图15图172：冰箱、冰柜不关机A: 将温控器拧至较1、2档(暖点位置)重试机；判断在暖档位置是否可以关机（因为冰箱门密封不严、冰箱内充注工质泄露等原因，会造成冰箱制冷效果不佳，使冰箱箱体温度达不到温控器关机温度要求），通过将温控器调整至暖点位置，可能弥补冰箱制冷能力缺陷，满足客户需要。
温度控制器的分类及安装注意事项
温度控制器的分类及安装注意事项
温度控制器按动作性质来分：可以分为常开动作，和常闭动作。
温度控制器一般要求热保护器与电动机结构上和功能上装在一体以形成热动态系统，电动机作为一个发热器影响到保护器的发热和冷却速率。
热保护器的可靠性和性能要使保护器装在电动机中进行试验。
本标准要求适用于单独的电动机或系列电动机中一个电动机与热保护器。
温度控制器安装注意事项：
1.引线折弯使用时，应从距离根部6毫米以上的部件折弯；折弯时，不得损伤根部和引线，不得强行牵拉、按压、扭拧引线。
2.热熔断体采用螺钉、铆接或接线柱固定方式时，应能防止机械蠕变而千万接触不良现象的发生。
3.连接部件应能够在电器产品工作范围内可靠地工作，不会因振动、冲击而发生位移。
4.引线焊接作业时，应将加热湿度限制在最小，注意不得在热熔断体上外加高温；不得强行牵拉、按压、扭拧热熔断体和引线；焊接完毕后，应立即冷却30秒以上。
5.热熔断体只能在规定的额定电压、电流和指定温度的条件下使用，尤其要注意热熔断体可最大连续承受的温度。
常用温度控制器分度表
常用温度控制器分度表
温度控制器是一种常用的仪器，用于控制设备或系统的温度。
对于不同的应用场景，温度控制器的设置需要根据具体的要求进行调整。
为了方便操作和选择，常用温度控制器可以通过分度表来表示。
温度控制器类型
常见的温度控制器有以下几种类型：
1. 温度开关：根据设定的温度阈值，控制系统的开关状态。
2. 温度计：用于测量环境中的温度，通常会显示当前的温度数值。
3. 温度调节器：可以调整系统的温度，使其保持在设定的范围内。
4. 程序控制温度控制器：具有更高级的功能，可以根据预设的程序来控制温度的变化。
温度控制器分度表
以下是常用温度控制器的分度表，可以作为选择和设置的参考：
注意：上述分度表仅为示例，实际情况下可能会根据具体应用
的需要而有所调整。
温度控制器选择和设置注意事项
在选择和设置温度控制器时，需要考虑以下几个方面：
1. 温度范围：确定所需的温度范围，以确定选用哪种类型的温
度控制器。
2. 精度要求：根据具体的应用需求，选择具有足够精度的温度控制器。
3. 响应速度：对于需要快速响应的应用，需要选择具有较快响应速度的温度控制器。
4. 安装和连接方式：根据设备或系统的要求选择适合的安装和连接方式。
以上是常用温度控制器分度表的内容，希望对您的工作有所帮助！如有其他问题，请随时向我提问。
温控器培训资料
温控器的测量范围指其可 以测量的最低温度和最高 温度范围。测量范围需要 根据实际使用场合进行选 择。
温控器的精度等级指其测 得的温度与实际温度之间 的误差范围。精度等级越 高，误差越小，但价格也 越高。
温控器有面板安装、导轨 安装、螺纹安装等多种安 装方式，需要根据实际使 用场合进行选择。
温控器的电气连接方式包 括单相电源输入和三相电 源输入两种方式，需要根 据实际使用场合进行选择 。
03
温控器的维护与保养
温控器的清洁与保养
定期清洁
定期用干布擦拭温控器表面，保持清洁，避免积尘影响测温准确性。
防潮防尘
温控器内部要保持干燥，避免粉尘和潮湿环境，以免影响测温元件的精度和使用 寿命。
温控器的故障排查与维修
检查电源
确认电源是否正常，电源线是 否牢固连接，电源电压是否符
合要求。
检查测温元件
温控器操作注意事项
总结词
温控器操作注意事项包括避免频繁启动、 注意负载电流、及时清理等，正确地操作 和维护温控器可以延长其使用寿命和保证 系统正常运行。
详细描述
温控器操作注意事项包括：避免在短时间 内频繁启动温控器，因为这样可能会导致 温控器的寿命减少；在安装温控器时，需 要注意负载电流的大小，以确保系统正常 运行；需要定期对温控器进行清理和保养 ，以保持其良好的工作状态。
安全性
安全性能成为温控器技术发展的 重点，包括对温度的精确控制、 防止过热过冷等安全防护功能， 以确保使用安全。
温控器市场的现状及前景
市场规模不断扩大
随着人们对舒适度和节能环保 意识的提高，温控器市场需求 不断增加，市场规模持续扩大
。
市场竞争激烈
随着温控器市场的快速发展， 竞争也越来越激烈，众多品牌 纷纷涌现，争夺市场份额。
双金属片温控器种类及其特性
双金属片温控器种类及其特性双金属片温控器是一种常用于温度控制的装置，它利用不同膨胀系数的两种金属片的热膨胀特性来实现温度控制。
当受控温度发生变化时，两种金属片的热膨胀产生位移，从而实现对温度的测量和控制。
根据不同的应用需求，双金属片温控器可以分为以下几种类型：1.普通双金属片温控器：这种温控器常用于家用电器、电热水器、电炉、电磁炉等产品中。
它具有结构简单、价格低廉的特点，可实现温度的控制和保护。
其工作原理是通过两种不同膨胀系数的金属片的热膨胀差异，使其弯曲变形，从而控制温度。
2.金属盘式双金属片温控器：这种温控器通常用于高温环境下的设备或系统，如电炉、电磁炉、热风炉等。
它采用金属盘作为感温元件，能够在高温环境下保持稳定的性能。
其特点是能够承受高温、高压的环境，并具有较高的控制精度。
3.螺旋弹簧双金属片温控器：这种温控器常用于家用电器、空调、冰箱等产品中，可实现温度的控制和保护。
它采用螺旋弹簧作为感温元件，通过调整螺旋弹簧的张力来实现温控器的动作温度。
其特点是结构紧凑、响应速度快、动作精度高。
4.可重复复位双金属片温控器：这种温控器常用于高温炉、烘干机、锅炉等设备中。
它具有可重复复位的特性，即在过温保护后，温控器会自动复位并重新启动设备。
其特点是具有快速响应、可靠性高、安全性强等特点。
5.线性双金属片温控器：这种温控器常用于汽车冷却系统、电池组、船舶发电机等应用场合。
它采用多个双金属片组成的线性结构，通过不同双金属片的热膨胀差异，实现对温度的连续控制。
其特点是温度控制范围广、控制精度高、稳定性好。
总之，双金属片温控器种类繁多，每种温控器都有不同的特性和适用场合。
根据实际需求，选择合适的温控器可以确保设备或系统的安全性、性能稳定性和效率。
温度控制器分类详解大全-民熔
温度控制器-民熔分类根据温控器的制造原理温控器分为：1、跳突式温控器：各种卡扣式恒温器的型号统称为KSD，常见的有KSD301、ksd302等，恒温器是双金属温控器的新产品，主要用于各种电热产品有过热保护时与热熔丝串接，卡扣式上恒温器用作一级保护。
热熔丝作为二次保护，能有效防止突然跳闸温控器停用或加热元件故障超温时加热元件烧毁及由此引发的火灾事故。
2、液胀式温控器：三是当被控对象的温度发生变化时，温控器感温部分的材料（一般为液体）会产生相应的热膨胀和冷收缩（体积变化）的物理现象，与感温部分连接的胶囊会产生膨胀或收缩。
根据杠杆原理，驱动开关的开关动作，达到恒温的目的。
本发明具有控温准确、稳定可靠、启停温差小、控温调节范围宽、过载电流大等特点。
液体温度控制器主要应用于家电行业、电热设备、制冷行业等的温度控制领域。
4、压力温控器，5、温度控制器通过装有感温介质的密封温度袋和毛细管，将控制温度的变化转化为空间压力或体积的变化。
当温度达到设定值时，通过弹性元件和快速瞬时机构自动闭合触点，达到自动控温的目的。
它由三部分组成：温度传感部分、温度设定主体部分、微动开关或自动风门。
压力式温控器适用于制冷器具（如冰箱、冷柜等）和取暖器具。
4、电子温控器，5、电子温度控制器（电阻式）采用电阻和温度传感的方法测量。
温度测量电阻一般采用铂丝、铜丝、钨丝和热敏电阻。
这些阻力各有利弊。
一般家用空调大多采用热敏电阻式。
蒸汽温控器工作原理：蒸汽压力波纹管作用在弹簧上。
弹簧力由控制面板上的旋钮控制。
毛细管放置在空调室内进风口处，对室内循环回风的温度作出反应。
当室温上升到设定温度时，毛细管和波纹管中的感温剂气体膨胀，使波纹管膨胀，克服弹簧力连接开关触点。
此时，压缩机工作，系统冷却，直至室温再次降至设定温度，感温包气体收缩，波纹管收缩弹簧共同作用，开关置于断开位置，切断压缩机电机回路。
为了达到控制室温的目的，重复这种方法。
电子温度控制器（电阻式）采用电阻和温度传感的方法测量。
温控器的输出种类
温控器的输出种类温控器的输出种类有继电器、ssr、电压、线性电流、线性电压，如图：根据温度控制器的控制模式（开/关或PID）、负载类型和特性、容量、动作频率和风系数选择控制输出。
启动加热器、白炽灯泡、电机、电磁阀等负载时，瞬时电流或几倍于额定电流的启动电流流动；当切换感应负载（如电机和电磁阀）时，会出现反向电源。
因此，在使用操作员时必须考虑这些因素。
1.开/关输出（1）继电器输出此为利用继电器的有接点输出形式。
温控器的控制方式在on/off控制、pid控制（时间分割比例控制）的时候可以使用。
由于继电器内置在恒温器中，当控制高于额定负载的负载时，继电器不能有大的开闭能力，可以通过设置外部电磁开关（MC）来进行开闭动作，如图所示。
示例：e53-r（AC250V，5a）。
.优点：因为是无电压接点的输出，所以可以开闭多种负载。
.缺点：因为是使用接点方式，所以有开闭次数的寿命限制。
使用寿命因负载类型、分合闸电压、电流、分合闸频率、分合闸相位、环境等因素而异。
（2）固态继电器输出借由使用半导体元件（triac等）的无接点继电器可直接开闭交流电压，如图。
温控器的控制方式为on/off控制（时间分割比例控制）。
优点：因为SSR是一种非接触元件，所以使用寿命长缺点：因为SSR内置在温度控制器中，所以开关容量不大。
又因半导体元件的特性及减震回路之故，存在漏电流及残留电压。
例如：e53-s（1a，ac75250v，1a），泄漏电流小于1.5mA，ac200v；如果剩余电压小于1.6V，则不存在零交错点。
（3）电压输出输出直流电压开/关信号，驱动外部SSR等元件开关负载，如图所示：温控器的控制方式为on/off控制、pid控制（时间分割比例控制）。
例：e53-q（dc12v，40ma，npn输出型）。
优点：使用外部SSR的型号可以直接打开和关闭大容量负载缺点：外部SSR必须在恒温器体外部购买。
2.连续输出（线性输出）（1）线性电流输出连续输出dc电流，接线至周期控制器、电力调整器、变频器、电动阀等的输入端对负载进行连续的控制，如图。
温控器分类和应用
温控器分类和应用以温控器分类和应用为题，我们将探讨温控器的不同分类以及其在各个领域的应用。
一、温控器的分类温控器根据其控制方式和功能特点的不同，可以分为以下几类：1.1 机械式温控器机械式温控器是最简单也是最常见的一种温控器。
它通过机械原理实现温度的检测和控制。
机械式温控器通常包括一个温度传感器和一个调节开关。
当温度达到设定值时，开关会自动切换状态，从而控制相应的设备工作或停止工作。
这种温控器结构简单、价格便宜，适用于一些简单的温度控制场景，如家用电饭煲、电热水壶等。
1.2 电子式温控器电子式温控器是通过电子元器件实现温度的检测和控制。
它通常配有一个数字显示屏和一些按键，用户可以通过按键设置温度值和其他参数。
电子式温控器的精度较高，可以实现更为精确的温度控制。
它广泛应用于空调、冰箱、烤箱、温室等各种家用和工业设备中。
1.3 智能温控器智能温控器是近年来随着物联网技术的发展而兴起的一种温控器。
它通过与互联网连接，可以实现远程控制和监测。
智能温控器通常配备有传感器、通信模块和数据处理单元，可以实时采集和处理温度数据，并通过手机App等方式提供远程控制和监测功能。
智能温控器在家庭、办公室、工厂等场所得到广泛应用，可以提高温度控制的便利性和智能化程度。
二、温控器的应用温控器在各个领域都有广泛的应用。
以下是一些常见的应用场景：2.1 家庭电器温控器在家庭电器中的应用非常普遍。
空调、冰箱、洗衣机、烤箱等家电产品都配备有温控器，用于控制和维持设备内部的温度。
温控器可以根据用户的需求，精确控制温度，提供舒适的使用体验。
2.2 工业自动化在工业生产过程中，温度的控制对于产品的质量和生产效率至关重要。
温控器在工业自动化中扮演着重要的角色。
例如，在石油化工、制药、食品加工等行业中，温控器用于控制反应釜、烘干设备、热风炉等设备的温度，确保生产过程的稳定性和产品质量。
2.3 温室农业温室农业需要精确控制温度和湿度，以提供适宜的生长环境。
温度保护器的名称和分类
温度保护器的名称和分类温控开关分为机械式和电子式。
电子式温控开关一般是利用热敏电阻(NTC)作为感温头，热敏电阻的阻值随温度变化而变化，把热学信号转化成电学信号。
此变化经过CPU，产生输出一个控制信号，推动控制元件动作。
而机械式温控开关是利用双金属片或温度媒质（如果煤油或甘油）和热胀冷缩的原理，把温度变化转化成机械力，推动温控开关控制机构动作。
下面我们讨论机械式温控开关。
机械式温控开关分为双金属片温控开关和液胀式温控器（Liquid Expansion Thermostat）。
双金属片温控开关通常有以下名称：温控开关、温控器、温度开关、突跳式温控器、温度保护开关、热保护器、马达保护器和恒温器等。
英文名称通常有：Thermostat, Thermal Switch, Thermal Protector, Thermal Cutoff, Thermal Limiter等。
按温控开关受温度和电流的影响，分为过温保护式和过流过温保护式，马达保护器通常是过温过流保护式。
按温控开关的动作温度和复位温度的回差（也叫温差或温幅）（Differential），分为保护型和恒温型。
保护型温控开关的温差通常在15℃到45℃。
恒温器的温差通常控制在10℃以内。
恒温器有慢动式恒温器（Creep Action）（温差在2℃以内）和快动式恒温器（Snap Action）（温差在2-10℃）之分.按温控开关的触点常态，分为常闭式温控开关（Normally Closed）和常开式温控开关(Normally Open)。
温度上升，温控开关的触点断开者为常闭式。
温度上升，温控开关的触点闭合者为常开式。
按复位方式，分为自动复位式(Auto Reset)和手动复位式(Manual Reset)。
复位温度在-20℃或更低者为不可（正常）复位温控器（One Shot）。
液胀式温控器分为调温器(Thermostat)和限温器(Thermal Limiter)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
温控器分类介绍
温控器
没有PID控制温控器(英：Thermostat 日：サーモスタット)是集成编程器与软件并实现智能化控制温度的开关，可以自由调节室内温度，并能按用户要求设定各种时间段的开关和各种预设好的模式下自动运行调节室温；使之达到舒适的温度。
真正达到方便、节能、舒适温暖的理想生活环境.适用于中央空调、单户取暖、地暖及各种燃油、燃气锅炉（壁挂炉）等设备的使用,是理想的温度控制产品及节能产品。
分类温控器有两种
一种为手动，标有防冻5摄氏度→10摄氏度→15摄氏度→20摄氏度→25摄氏度→30摄氏度正像空调一样你任意调节一个温度，室内就恒温在这个温度。
第二种是7天多时段编程温控器（多为地暖温控器），按照你一周的生活规律，编制好程序，进行开机，关机，升温，恒温等运行，例如，早上你一上班，壁挂炉就自己关机，下午你六点到家，五点四十分壁挂炉就开始自己运行，当你走进家门，已是20摄氏度的室温了。
当你入睡时，室温自动跳到16摄氏度，这一切变化都是你预先设定的。
电子式分类
电子式分为：电阻式温控器和热电偶式温控器。
系统触感温式温控器：灵敏、可靠。
适用于线路板等作温度控制或热过载保护用。
温控器分类
以温控器制造原理来分，温控器分为：
一.突跳式温控器：
各种突跳式温控器的型号统称KSD，常见的如KSD301,KSD302等，该温控器是双金属片温控器的新型产品，主要作为各种电热产品具过热保护时，通常与热熔断器串接使用，突跳式温控器作为一级保护。
热熔断器则在突跳式温控器失娄或失效导致电热元件超温时，作为二级保护自，有效地防止烧坏电热元件以及由此而引起的火灾事故。
二液涨式温控器：
是当被控制对象的温度发生变化时使温控器感温部内的物质（一般是液体）产生相应的热胀冷缩的物理现象（体积变化），与感温部连通一起的膜盒产生膨胀或收缩。
以杠杆原理，带动开关通断动作，达到恒温目的液胀式温控器具有控温准确，稳定可靠，开停温差小，
控制温控调节范围大，过载电流大等性能特点。
液涨式温控器主要用于家电行业，电热设备，制冷行业等温度控制场合用。
三，压力式温控器，
该温控器通过密闭的内充感温工质的温包和毛细管，把被控温度的变化转变为空间压力或容积的变化，达到温度设定值时，通过弹性元件和快速瞬动机构，自动关闭触头，以达到自动控制温度的目的。
它由感温部、温度设定主体部、执行开闭的微动开关或自动风门等三部分组成。
压力式温控器适用于制冷器具（如电冰箱冰柜等）和制热器等场合。
以上几种是常见的机械式温控器。
四，电子式温控器，
电子式温度控制器（电阻式）是采用电阻感温的方法来测量的，一般采用白金丝、铜丝、钨丝以及热敏电阻等作为测温电阻，这些电阻各有其优确点。
一般家用空调大都使用热敏电阻式。
电子式温度控制器具有稳定，体积小的优点，现在在越来越多的领域中得到使用。
