MP4MP3充电器电路图与电路分析
MP3MP4机的原理和检修(1)
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
7.1 项 目 说 明
该工程主要是对MP3/MP4机的构造组成、工作原理和检修方法进展介绍。
图7-14 典型MP3/MP4机的音频电路
1．数码MP3机的音频电路 〔1〕话筒及录音电路
图7-15所示为采用ACU7505芯片MP3 机的话筒及线路输入插口电路。
图7-15 话筒及线路输入插口电路
〔2〕FM收音电路
图7-16所示为采用ACU7505芯片MP3机的FM收音电路。
图7-16 FM收音电路
图7-7 CPU和解码器的音频、视频及控制接口电路
图7-7 CPU和解码器的音频、视频及控制接口电路
图7-8 CPU和解码芯片的存储器、SD存储卡插座接口电路
Hale Waihona Puke 图7-9所示为采用安凯3 200M芯片的CPU和解码器电路图 。
图7-9 安凯M3220CPU和解码器芯片电路
主要接口及功能如下。 ① 视频接口接收来自摄像头的视频信号，视频信号经A/D转换器，先将模拟 视频变成数字视频信号再送入芯片进展处理。 ② LCD显示接口是输出驱动液晶显示器的数据信号，以便液晶屏上显示出图 像。 ③ 存储器接口用来与外部存储器相连，进展数据和程序的存储。 ④ 时钟电路借助外部晶体产生芯片所需要的时钟信号。 ⑤ 其他接口与外围电路相连进展数据的传输，其中包括USB接口、MMC/SD 卡接口、通用接口、电源接口等。
二、MP3/MP4机的存储器电路
存储器电路是存放MP3/MP4机的程序和数据的芯片，如图7-10所示。
MP3电路原理图设计
M P3电路原理图设计(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--嵌入式系统设计MP3原理图设计学院：理学院专业：微电子学与固体电子学班级：研1414姓名：张晨学号： 05MP3播放器原理图该MP3播放器以高性价比的AVR单片机Mega16L为核心，控制音频解码芯片STA013，再通过模数转换芯片PCM1770 A/D转换后从音频输出端口输出模拟的音频信号。
播放器的播放文件来自SD卡，从计算机的USB端口取电，并通过RS232串口与计算机通信，另外播放器还提供了LCD液晶显示，音量调节按钮等人机交互功能。
图1 MP3播放器原理图根据电路功能的不同，本播放器可划分为Mega16L单片机控制系统、USB 电源供电系统、232串口通信系统、STA013音频解码器系统、DAC模拟信号转换系统以及人机交互系统等，下面就分别介绍。
1、 Mega16L单片机控制系统Mega16L单片机是整个控制系统的核心，该单片机通过SPI同步串口控制解码芯片、LCD液晶屏、并以SPI通信的方式访问SD存储卡。
为了减少绘图的复杂程度，便于阅读，单片机与外部电路的电气连接均通过网络标识的形式进行。
需注意的是，单片机的供电电源上布置了四个微法的去耦电容。
图2 Mega16L单片机控制系统原理图2、 USB电源供电系统该款MP3播放器采用USB口取电。
如图3，取自USB的供电电压经过三端稳压芯片CYT117稳压输出后给整个系统供电。
图3 USB电源供电系统原理图3、RS232串口通信系统RS232串口用于与计算机的通信，该部分电路采用了常见的串口电平转换芯片MAX232，并通过9针串口接口与计算机相连。
图4 RS232串口通信系统原理图4、 STA013音频解码器系统图5 音频解码器系统原理图播放器采用专用的音频解码芯片STA013，解码后的数字信号再输出给数模转换芯片PCM1770。

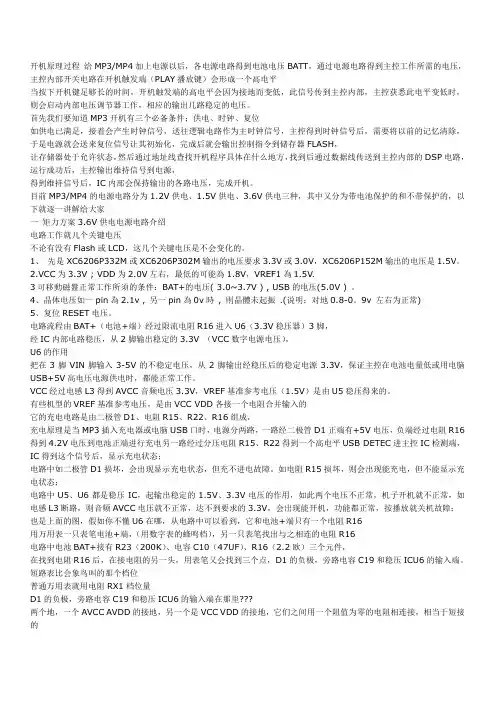

MP3MP4电源电路原理及维修方法
开机原理过程给MP3/MP4加上电源以后，各电源电路得到电池电压BATT，通过电源电路得到主控工作所需的电压，主控内部开关电路在开机触发端（PLAY播放键）会形成一个高电平当按下开机键足够长的时间，开机触发端的高电平会因为接地而变低，此信号传到主控内部，主控获悉此电平变低时，则会启动内部电压调节器工作，相应的输出几路稳定的电压。
首先我们要知道MP3开机有三个必备条件；供电、时钟、复位如供电已满足，接着会产生时钟信号，送往逻辑电路作为主时钟信号，主控得到时钟信号后，需要将以前的记忆清除，于是电源就会送来复位信号让其初始化，完成后就会输出控制指令到储存器FLASH，让存储器处于允许状态，然后通过地址线查找开机程序具体在什么地方，找到后通过数据线传送到主控内部的DSP电路，运行成功后，主控输出维持信号到电源，得到维持信号后，IC内部会保持输出的各路电压，完成开机。
目前MP3/MP4的电源电路分为1.2V供电、1.5V供电、3.6V供电三种，其中又分为带电池保护的和不带保护的，以下就逐一讲解给大家一矩力方案3.6V供电电源电路介绍电路工作就几个关键电压不论有没有Flash或LCD，这几个关键电压是不会变化的。
1、先是XC6206P332M或XC6206P302M输出的电压要求3.3V或3.0V，XC6206P152M输出的电压是1.5V。
2.VCC为3.3V ; VDD为2.0V左右，最低的可能為1.8V，VREF1為1.5V.3可移動磁盤正常工作所須的条件：BAT+的电压( 3.0~3.7V ) , USB的电压(5.0V ) 。
4、晶体电压如一pin為2.1v , 另一pin為0v時, 則晶體未起振 .(说明：对地0.8-0。
9v 左右为正常)5、复位RESET电压。
电路流程由BAT+（电池+端）经过限流电阻R16进入U6（3.3V稳压器）3脚，经IC内部电路稳压，从2脚输出稳定的3.3V （VCC数字电源电压），U6的作用把在3脚VIN脚输入3-5V的不稳定电压，从2脚输出经稳压后的稳定电源3.3V，保证主控在电池电量低或用电脑USB+5V高电压电源供电时，都能正常工作。
MP3MP4三大方案电源电路
ＭＰ３／ＭＰ４电源电路原理及维修方法 开机原理过程 ＭＰ３／ＭＰ４可分为逻辑、Ｉ／Ｏ接口两部分，开机主要是靠逻辑部分，逻辑部分其实就是单片机系统，由微控制单元（ＭＣＵ）、数字处理单元（ＤＳＰ）、存储器单元（ＦＬＡＳＨ）、Ｉ／Ｏ接口等部分组成，ＭＣＵ单元主要是发布指令，让各级电路工作，ＤＳＰ是数字处理单元，即软件运行的地方，存储器主要是存放各电路的运行程序和一些应用数据。
首先要了解ＭＰ３／ＭＰ４的开机方式，开机有两种触发方式：低电平触发开机和高电平触发开机。
所谓低电平触发就是开机键一端接地，另一端接ＭＰ３／ＭＰ４的开机触发端；高电平开机就是开机键一端接ＭＰ３／ＭＰ４的开机触发端，另一端接一个高电平。
低电平开机原理：ＭＰ３／ＭＰ４加上电源以后，各电源电路得到电池电压ＢＡＴＴ，通过电源电路得到主控工作所需的电压，主控内部开关电路在开机触发端（ＰＬＡＹ播放键）会形成一个高电平，当按下开机键足够长的时间，开机触发端的高电平会因为接地而变低，此售号传到主控内部，主控获悉此电平变低时，则会启动内部电压调节器工作，相应的输出几路稳定的电压。
首先要知道ＭＰ３开机有三个必备条件：供电、时钟、复位。
如供电已满足，接着会产生时钟信号，送往逻辑电路作为主时钟信号，主控得到时钟信号后，需要将以前的记忆清除，于是电源就会送来复位信号让其初始化，完成后就会输出控制指令到储存器ＦＬＡＳＨ让存储器处于允许状态，然后通过地址线查找开机程序具体在什么地方，找到后通数据线传送到主控内部的ＤＳＰ电路，运行成功后，主控输出维持信号到电源，得到维持信号后，ＩＣ内部会保持输出的各路电压，完成开机。
目前ＭＰ３／ＭＰ４的电源电路分为１．２Ｖ供电、１．５Ｖ供电、３．６Ｖ供电三种，其中又分为带电池保护的和不带保护的，以下就逐一讲解： 一、 炬力方案３．６Ｖ供电电源电路介绍 电路工作就几个关键的电压，无论有没有ＦＬＡＳＨ或ＬＣＤ，这几个关键电压是不会变化的。
5V-USB充电器电路图
USB充电器套件，又名MP3/MP4充电器，输入AC160-240V,50/60Hz,额定输出：DC 5V 250mA（标签贴纸为500mA,如果要长期输出更大电流，请更换Q1为13003）。
MP3和MP4在全国范围大量流行，不过作为日常用品的充电器由于直接和220V高压相连，具有故障率较高，容易损坏的特点，特别是买到那些不成熟的产品后，真是苦不看言。
最后，受学校老师委托，我们联系到了一款成熟量产的充电器套件，现在一同给广大电子爱好者分享。
下面是对着实物绘制的电路原理图：（电路板上有多种元件安装方法，安装请与原理图、实物图为准，PCB板上有些元件孔是不要安装的，有些元件要装在别的元件孔上，这点请注意！）说明：为了简化电路，达到学习目地，图中用1欧的电阻F1起到保险丝的作用，用一个二极管D1完成整流作用。
接通电源后，C1会有300V左右的直流电压，通过R2给Q1的基极提供电流，Q1的发射极有R1电流检测电阻R1,Q1基极得电后，会经过T1的（3、4）产生集电极电流，并同时在T1的（5、6）（1、2）上产生感应电压，这两个次级绝缘的圈数相同的线圈，其中T1（1、2）输出由D7整流、C5滤波后通过USB座给负载供电；其中T1（5、6）经D6整流、C2滤波后通过IC1（实为4.3V稳压管）、Q2组成取样比较电路，检测输出电压高低；其中T1（5、6）、C3、R4还组成Q1三极管的正反馈电路，让Q1工作在高频振荡，不停的给T1（3、4）开关供电。
当负载变轻或者电源电压变高等任何原因导致输出电压升高时，T1（5、6）、IC1取样比较导致Q2导通，Q1基极电流减小，集电极电流减小，负载能力变小，从而导致输出电压降低；当输出电压降低后，Q2取样后又会截止，Q1的负载能力变强，输出电压又会升高；这样起到自动稳压作用。
本电路虽然元件少，但是还设计有过流过载短路保护功能。
当负载过载或者短路时，Q1的集电极电流大增，而Q1的发射极电阻R1会产生较高的压降，这个过载或者短路产生的高电压会经过R3让Q2饱和导通，从而让Q1截止停止输出防止过载损坏。
充电器电路原理解析
充电器电路原理分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。
左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。
当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。
变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。
为了分析方便，我们取三极管C945发射极一端为地。
那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。
取样电压经过6.2V稳压二极管后，加至开关管13003的基极。
前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。
MP3MP4电源电路原理及维修
在用数字万用表电压档、测试主控（ATJ2085 AMP2051 ）8脚、9脚两端电压，正常为0.84V至1.76V、（注：此电压为播放音量OUT大小时测试结果）。如果两脚电压为0.0V、或者一脚电压为0.0V、另一脚电压为正常电压0.84V至1.76V、可以确定主控芯片损坏、另外芯片温度高，也可确定损坏 更换OK。
一 矩力方案3.6V供电电源电路介绍
电路工作就几个关键电压，不论有没有Flash或LCD，这几个关键电压是不会变化的。
1、 先是XC6206P332M或XC6206P302M输出的电压要求3.3V或3.0V，XC6206P152M输出的电压是1.5V。
2、VCC为3.3V ; VDD为2.0V左右，最低的可能為1.8V，VREF1為1.5V.
3、可移動磁盤正常工作所須的条件：BAT+的电压( 3.0~3.7V ) , USB的电压(5.0V ) 。
5V-USB开关电源充电器电路设计
5V-USB充电器电路图,有详细制作步骤文章出处： 发布时间： 2012-4-9 10:38:25 | 1958 次阅读 | 26次推荐 | 0条留言USB充电器套件，又名MP3/MP4充电器，输入AC160-240V,50/60Hz,额定输出：DC 5V 250mA （标签贴纸为500mA,如果要长期输出更大电流，请更换Q1为13003）。
MP3和MP4在全国范围大量流行，不过作为日常用品的充电器由于直接和220V高压相连，具有故障率较高，容易损坏的特点，特别是买到那些不成熟的产品后，真是苦不看言。
最后，受学校老师委托，我们联系到了一款成熟量产的充电器套件，现在一同给广大电子爱好者分享。
下面是对着实物绘制的电路原理图：（电路板上有多种元件安装方法，安装请与原理图、实物图为准，PCB板上有些元件孔是不要安装的，有些元件要装在别的元件孔上，这点请注意！）说明：为了简化电路，达到学习目地，图中用1欧的电阻F1起到保险丝的作用，用一个二极管D1完成整流作用。
接通电源后，C1会有300V左右的直流电压，通过R2给Q1的基极提供电流，Q1的发射极有R1电流检测电阻R1,Q1基极得电后，会经过T1的（3、4）产生集电极电流，并同时在T1的（5、6）（1、2）上产生感应电压，这两个次级绝缘的圈数相同的线圈，其中T1（1、2）输出由D7整流、C5滤波后通过USB座给负载供电；其中T1（5、6）经D6整流、C2滤波后通过IC1（实为4.3V稳压管）、Q2组成取样比较电路，检测输出电压高低；其中T1（5、6）、C3、R4还组成Q1三极管的正反馈电路，让Q1工作在高频振荡，不停的给T1（3、4）开关供电。
当负载变轻或者电源电压变高等任何原因导致输出电压升高时，T1（5、6）、IC1取样比较导致Q2导通，Q1基极电流减小，集电极电流减小，负载能力变小，从而导致输出电压降低；当输出电压降低后，Q2取样后又会截止，Q1的负载能力变强，输出电压又会升高；这样起到自动稳压作用。
MP3MP4机的原理和检
图7-30 集成到CPU中的音频信号编码电路
整理ppt
9
（6）耳机电路
图7-31所示为采用晶体管作为消音管的耳机电路。
图7-31 采用晶体管消音的耳机电路
整理ppt
10
图7-32所示为典型的采用场效应晶体管作为消音管的耳机电路实例
图7-32 采用场效应管消音的耳机电路
整理ppt
11
（7）扬声器驱动电路
整理ppt
6
图7-28所示为音频切换电路。
图7-28 音频切换电路MM74HC4066
整理ppt
7
（5）音频信号编码电路
图7-29所示为采用U11 WM8731集成编码器的电路图。
图7-29 音频信号编码电路
整理ppt
8
随着MP3/MP4机集成化的发展，音频信号编码电路大多数被集成到了CPU和解 码器芯片中，如图7-30所示。
图7-23所示分别为采用了MS6333（或MS6313）音频D/A转换器的电路结构。
整理ppt
1
图7-23 音频D/A转换器的电路结构
整理ppt
2
（2）音频信号放大器电路
图7-24所示为MP3/MP4机播放器中的音频D/A转换器和音频放大器的电路实例。
图7-24 音频信号放大器电路
整理ppt
3
（3）FM收音电路
图7-40所示为LCD液晶显示屏驱动电路 。
图7-40 液晶显示屏驱动接口电路
整理ppt
19
图7-41所示为LCD背光灯的驱动电路。
图7-41 LCD背光灯驱动电路
整理ppt
20
图7-42所示为LCD偏压放大电路。
图7-42 LCD偏压放大电路
MP3MP4机的原讲义理和检修3
精品jing
2．MP4的电源电路 （1）电池电量检测电路
图7-52所示为ACER PM02 MP4机的电池电量检测电路。
图7-52 电池电量检测电路
（2）电池充电电路
图7-53所示Leabharlann ACER PM02 MP4机的电池充电电路 。
图7-53 电池充电和稳压电路
图7-53 电池充电和稳压电路
表7-2 LCD液晶显示屏检测电压值
7.3.4 耳机接口电路的故障检修
图7-69所示为典型耳机电路参考原理图，图7-70所示为该电路的对应实物图。
图7-69 典型耳机电路原理图
图7-70 对应的实物图
具体检测时，首先检测耳机电路中的电阻，将万用表调到欧姆挡，正常时测得 阻止为22左右，具体操作如图7-71所示。
图7-60 连接计算机
如图7-61所示，将示波器的1只探头的接地夹与MP3机的电池负极引线相连，并 使MP3机处于工作状态，如播放音乐模式。
图7-61 设置检测环境
7.3.2 操作按键电路的检修
当操作按键有4个引脚时，先用万用表检测出哪2个引脚为同1个点。 可以先将万用表表笔分别接在操作按键的2个不同的焊接点上，然后按下按键， 使其导通。 如果操作按键良好，万用表指针会从无穷大摆到0的位置，具体操作如图7-63 所示。
图7-63 操作按键的检测
7.3.3 LCD显示及驱动电路的检 修
图7-64所示为典型LCD显示及驱动电路的实物图。
（a）典型（SPCA7550芯片）显示驱动电路实物图
（b）典型（SPCA7550芯片）显示驱动电路 图7-64 典型LCD显示驱动电路实物图及其电路图
如图7-65所示，为了使MP3机的LCD显示屏一直有数据输入显示，可以将MP3机 处于图片浏览模式或是音乐播放/暂停模式。
MP3MP4维修思路
搜集整理：四海易家－－小小维修员 故 障 总 结 第一类不开不联 (2)第二类不开能联 (4)第三类能开不联 (5)第四类播放类 (6)第五类显示类 (7)第六类电池类 (8)第七类子功能类 (9)第一类不开不联２０７３－２０７５方案 １．查ＵＳＢ接口供电 （３Ｖ ／３ＶＡ／ ２．１Ｖ／ ２．１ＶＡ） ２．查复位电压 （１．５Ｖ／１．３Ｖ／１．１５Ｖ／１Ｖ／０．９Ｖ） ３．查晶振 Ｙ１＝２４．５７６Ｍ Ｙ２＝３２．７６８Ｋ 注：更换新的 ４．加焊（主控／固件芯片／闪存） ５．通过编程器重写固件芯片 ６．通过ＦＬＡＳＨ清空器清空ＦＬＡＳＨ ７．更换主控 ２０８５／２０５１／２０５３方案 １． 查供电电路 （３Ｖ ／３ＶＡ／ ２．１Ｖ／ ２．１ＶＡ） ２． 查参考电压 １．５Ｖ ３． 查晶振 Ｙ＝２４．５７６Ｍ ４． 加焊（主控／闪存） ５． 短接闪存第２９／３０脚后联机 ６． 更换主控 ２０８５冷光屏／彩屏的可能会出现： １． 屏的升压ＩＣ损坏 ２． 晶振两脚上的谐振电容性能不良 ３． 电量检测电阻阻值误差大 ４． 屏内部短路 Ｓｉｇｍａｔｅｌ方案 １． 长按开机键－联机－加电（部分机器须加电池） ２． 打开设备管理器 ｛看到”Ｐｌａｙｅｒ……．”｝找到相对的固件刷 ｛看不到”Ｐｌａｙｅｒ…．”｝①查ＵＳＢ供电电路 ②查开机键－开机键到主控的电路 ③更换２４／２４．５７６Ｍ的晶振 ④加焊主控／闪存芯片 ⑤短接闪存２９／３０脚看设备管理器 ⑥更换主控 凌阳Ｓｕｎｐｌｕｓ方案 ７５３Ｘ系列 长按开机键—联机—加电 ｛在我的电脑中找到”可移动的磁盘”刷固件｝ ｛在电脑中找不到”可移动的磁盘①查ＵＳＢ供电电路 ②查供电电路 ③查开机控制电路 ④更换晶振 ⑤加焊主控／闪存芯片 ⑥更换主控 ７５５Ｘ系列 ①查电池供电电路（电池升压／充电保护） ②查开机控制电路（可用可调电源观察电流的摆动情况，快速判断故障） ③查６Ｍ晶振 ④加焊主控／闪存 ⑤通过编程器重写固件芯片 ⑥更换主控 第二类不开能联炬力方案 １． 在可移动磁盘符上选：”弹出” ２． 转到播放模块且可以正常播放 ３． 查电池供电电路（锂电充电保护／电池电量检测） ４． 不可以转到播放模块或重起（死机） 刷固件 备注：２０７３／２０７５方案只支持ＦＡＴ格式，如选了ＦＡＴ３２格式也会引起这种情况 Ｓｉｇｍａｔｅｌ方案 １． 先刷固件 ２． 查电池供电电路 ３． 查开机键 凌阳方案 １． 查电池供电电路 ２． 开机控制电路 ３． 电池电量检测 ４． 彩屏机器（先换充电二极管，可能是反相击穿） 一． 有开机动作，但无法完成开机（如”Ｓｔｒｔｉｎｇ…．．”） ２０７３／２０７５方案 可能固件芯片０１０里的固件损坏引起的（通过编程器重写） ２０８５方案 可能是固件损坏引起（短接闪存２９／３０引脚） 二． 无法完成开机，报错死机（如”ＤＯＳ Ｅｒｒｏｒ”） ７５５Ｘ方案：通过本机格式化选项，格式化一遍即ＯＫ，，部分机器会因闪存或主控的虚焊而格不了，也有机器会因为闪存损坏而格不了 三． 开机后自动关机 ２０７３／２０７５方案：固件损坏或磁盘格式不支持 ２０８５方案锂电：电池电量检测反馈电路异常（电阻阻值误差大） Ｓｉｇｍａｔｅｌ方案：一般为固件损坏 凌阳方案：一般为开机控制电路异常 第三类能开不联１．联机线 ①联机线的线序 ②ＵＳＢ接口老化 ③ＵＳＢ供电电路 ④ＵＳＢ传输电路 ⑤主控芯片的ＵＳＢ传输部分 ⑥ＵＳＢ切换电路（部分机器上有） ⑦联机后无任何反应 ⑧联机后显示”可识别的ＵＳＢ设备”但无法正常读写 炬力方案 用ＭＰ３ Ｐｌａｙｅｒ ｆｏｒｍａｔ ２．０低格一下 Ｓｉｇｍａｔｅｌ方案 联机刷固件勾先Ｆｏｒｍａｔ选项 凌阳方案 本机格式化一遍 ２．联机显示”无法识别的ＵＳＢ设备” ①联机线的线序 ②ＵＳＢ接口老化 ③ＵＳＢ供电电路 ④ＵＳＢ传输电路 ⑤主控芯片的ＵＳＢ传输部分 ⑥ＵＳＢ切换电路（部分机器上有） ３．标称容量与实际容量不符 虚焊 固件损坏 闪存损坏 ４．开机后插入ＵＳＢ即关机 ①ＵＳＢ接口供电电路 ②ＵＳＢ切换电路 ③主控芯片的ＵＳＢ传输部分损坏 ５．无法完成固件芯片更新 ①２０７３／２０７５方案 磁盘格式不对（只支持ＦＡＴ格式） ②２０８５方案 主控虚焊或闪存损坏 ③Ｓｉｇｍａｔｅｌ方案 刷写工具的版本（英文中文）不对 虚焊 闪存损坏 固件不正确 ３４ＸＸ系列最好在ＷＩＮ９８下刷写固件 ④凌阳方案 反缀＊．ＦＮＴ放到相对应的文件夹内ＤＩＣＴ／ＤＶＲ 第四类播放类１．无法播放”如显示无适播放的歌曲” Ｓｉｇｍａｔｅｌ方案 联机刷固件，勾选Ｆｏｒｍａｔ选项 凌阳方案 把歌曲放到”Ｍｕｓｉｃ”文件夹中 ２．无法播放，按播放键无反应 ①播放键老化或损坏 ②按键虚焊 ③按键到主控的线路不通 ④刷过固件的有可能固件型号不对或错位 ３．无声音，屏幕或指示灯显示正在播放但没有声音或声音极小 ①耳机插孔虚焊老化损坏 ②耳机电路异常（电感－电容） ③主控损坏（功放） ④刷过固件（有可能固件不对） ４．缺声道 耳机接口接触不良 耳机电路 主控 磁珠坏 ５．声音失真 ①因地线断造成的背景音乐大，演唱声音小（耳机插孔） 、滤波电容不好 ②由于解码错误造成的声音失真（固件） ③播放时很慢”可能是病毒” ６．自动关机，开机播放后时间不走，几秒后自动关机 一般是２０７５方案的，主控坏了 第五类显示类１．无显示，其它功能执行正常 屏虚焊 屏坏 主控虚焊 主控坏 屏到主控的走线断 ＯＬＥＤ冷光屏 屏的供电１２Ｖ没有产生 屏供电升压电路（直接换升压ＩＣ即可解决） 彩屏 屏的供电６．８Ｖ／５．４Ｖ没有产生 屏的供电升压电路 ２．花屏，其它功能执行正常时，屏幕显示异常 屏虚焊 屏坏 主控坏 ３．屏幕缺行，屏幕显示不完整 屏坏 ４．显示乱码，字符显示乱码 凌阳方案 字库损坏 炬力／Ｓｉｇｍａｔｅｌ方案 固件损坏 ５．无背光，屏幕背光不亮 背光电路 ＭＰ３系统设置 ６．屏幕显示慢慢变黑或直接黑屏 屏幕电路上的小电容损坏 屏老化（换屏板中的一排电容） 第六类电池类１．无法充电 充电器的充电电流 Ｐｏｗｅｒ／ｏｎ的位置 电池充电保护 充电电路（三极管） ２．放电时间短，充满后放电时间小于１０分钟 电池老化 电池电量检测反馈电路 充电保护电路 主控整体功率增大 ３．电量显示异常 凌阳方案 不充电显示充电（充电二极管）反向击穿ＩＮ５８１９ 电池电量检测反馈电路异常 炬力方案坏４１４８ 第七类子功能类１． ＦＭ功能失效 ①收不了台 加焊模块 更换晶振 更换收音模块 ②进不了收音模式 加焊模块 更换收音模块 ２． 录音功能失效 ①录音中出现重启或死机 虚焊 供电不稳定 固件有缺陷（版本） ②录完后播放异常 录音麦克本身 录音电路的电容 换主控 ３．电子书／电话本失效 属于固件版本的事，不属于硬件损坏 。
MP4MP3充电器电路图与电路分析.
MP4/MP3充电器电路图与电路分析原理分析该款MP4/MP3充电器外观小巧,外壳上印有"AC100-250V. 100mA"与“DC5V+5%.200-300mA”等参数字样。
其内电路实测如附图所示，现简析其工作原理如下。
插上市电后，交流220V电压经电阻R1限流后，由D1-D4.C1进行整流滤波,并在C1上产生300V左右的直流电压,此电压经电阻R2加至振荡管Q1的基极,使Q1得到偏置而导通.由D6.C3.R6等元件构成的自激反馈网络将脉冲变压器L2反馈绕组上的感应脉冲馈至Q1基极, 使其维持于连续振荡的工作状态.同时,变压器次级L3上产生的感应电压经过D7,C5整流滤波,形成略高于5V的直流输出电压,经过R7加至输出端口上,再通过USB转换线供给MP4/MP3机工作或充电.R4,R5.Q2,IC1,DW1等元件构成反馈式电压自动调整电路.当市电波动电压升高时,Q1振荡管的e极所接反馈电阻R4压降增大，而此压降通过 R5加至Q2基极，Q2的c-e极导通程度亦会增大，从而削弱Q1的工作偏置，使其c极电流下降，达到自动调整并让输出电压保持稳定。
反之，若市电电压降低，自动反馈调整电路会朝相反的方向调整，让输出电压保持稳定。
如果另遇其他原因造成输出电压升高，此时输出电路端的DW1则会因电压过高而击穿，而使光电耦合器IC1输出一侧导通电阻相应降低，从而加强反馈元件C4 上电压对Q2的控制作用，自动的调整振荡电路的状态，以对输出电压的升高产生有效抑制。
附图中元件C2.R3,D5为干扰吸收电路，可吸收开关电源工作时产生的反峰脉冲，以可靠保护振荡管的安全。
二.维修实例[实例一]不工作.在检修时发现输出端口无5V电压输出,测C1上无300V直流电压.说明故障点在R1.D1~D4.C1元件范围.后经断电之后逐一检测,测出R1 电阻断路,但外观却完好.将其更换后再开机,充电器恢复正常.[实例二]充电器空载时"LED"红灯亮,但插接MP3负载后熄灭且MP3机不工作. 根据空载时"LED红"可发光的情况,初步分析振荡电路可起振工作.检查低压输出部分元件未见异常.检查振荡电路部分时,测到 Q1管e极所连反馈电阻R4 阻值偏大，判断为该电阻已变质，造成振荡偏弱，输出带负载能力减弱。
MP3MP4维修图解-共65图
MP3MP4维修图解－－共65图此主题相关图片如下：21a-小贝贝-2091-kg-关机显示充电，15.bmp此主题相关图片如下：appleⅱ代-acu7503-开机后出现连机状态.bmp此主题相关图片如下：appleⅱ代-装成成品机不开机，3v短路-电容不.bmp...下面更多图片请回复后看，发复制语言或垃圾语言有可能封ID此主题相关图片如下：c60-2085-电量低关机-cpu连焊.bmp此主题相关图片如下：c60-2085-电流大，屏显示一下就暗，不开机，.bmp此主题相关图片如下：c60-2085-蓝屏-二极管不良.bmp此主题相关图片如下：c60-2085-屏倒-少0欧电阻.bmp此主题相关图片如下：c60不连电脑，电容连焊.bmp此主题相关图片如下：c60-插耳机有外音-虚焊.bmp此主题相关图片如下：c60单音.bmp此主题相关图片如下：c60-录无-105电容不良.bmp此主题相关图片如下：c83-2051-屏线断路-白屏.bmp此主题相关图片如下：c83-2085-qy-035ev1-stls 无法升级.bmp此主题相关图片如下：c83-2085-背光不亮-换6r2.bmp此主题相关图片如下：c83-2085-电量不足，mic与电阻对地短路.bmp此主题相关图片如下：c83-2091-播放重起-磁珠不良.bmp此主题相关图片如下：c83-屏显不好，拆电阻.bmp此主题相关图片如下：c83-小电视-atj2093h-电感虚焊，背光不亮.bmp此主题相关图片如下：c100插耳机有外音-刷cpu.bmp此主题相关图片如下：c100-屏显示差，偏红.bmp此主题相关图片如下：c100问题，杂音，单音，无外响.bmp此主题相关图片如下：c100无外音-a1虚焊.bmp此主题相关图片如下：c100-无外音-电容连焊.bmp此主题相关图片如下：c100先白屏，然后可以显示7110f不良.bmp此主题相关图片如下：d30-不连电脑2.bmp此主题相关图片如下：d30-不连电脑.bmp此主题相关图片如下：d30电量不足203电阻不良.bmp此主题相关图片如下：d50-2091-播放重起-磁珠不良.bmp此主题相关图片如下：d50-2091-不显示-224电容不良.bmp此主题相关图片如下：d50-2091-充电，跳键-电阻错连.bmp此主题相关图片如下：d50-2091-无外响-多料.bmp此主题相关图片如下：d50-电量不足-203电阻不良.bmp此主题相关图片如下：d60-2091-按键错乱-电容连焊.bmp此主题相关图片如下：d70-2085-不开机，不认盘-电容与mic短路.bmp此主题相关图片如下：d70-2085-电源不开机-主控连焊.bmp此主题相关图片如下：d70-2091-不开机-电容连焊.bmp此主题相关图片如下：d70-2091-电量不足关机-10k20k电阻不良.bmp此主题相关图片如下：d70-2091-上翻重起-连焊.bmp此主题相关图片如下：d70-充不进电，电量低-203电阻不良.bmp此主题相关图片如下：d70-金刚-不能升级-电阻连焊.bmp此主题相关图片如下：d80-2085-充电状态-换5819.bmp此主题相关图片如下：f21a-2051-不断重起-线断.bmp此主题相关图片如下：f21a-2051-关机显示充电-主控连焊.bmp此主题相关图片如下：f21a-2091-不连-cpu角虚焊.bmp此主题相关图片如下：f21a-小贝贝-2051-屏显暗换224电容.bmp此主题相关图片如下：f95-小坦克-2091n-电容连焊导致不断重起，.bmp此主题相关图片如下：f98-2091n-不断重起-fm连焊.bmp此主题相关图片如下：f98-2091n-右键重起-cpu连焊.bmp此主题相关图片如下：f98-小小苹果-atj2051h-0欧电阻位置贴.bmp此主题相关图片如下：f98-小小苹果-atj2051h-屏不显示，104电容不良.bmp此主题相关图片如下：f98-小小苹果-atj2091n-屏不显示104.bmp此主题相关图片如下：h10-2091-外音小-电容不良.bmp此主题相关图片如下：h10不开机按键乱.bmp此主题相关图片如下：p600-2.4=无外响-电池负极与电容连焊.bmp此主题相关图片如下：p700不开机-连焊.bmp此主题相关图片如下：v6o不开机---连焊.bmp此主题相关图片如下：v20小战舰-录无-连焊.bmp此主题相关图片如下：v70-91-按键重起.bmp此主题相关图片如下：苹果2代-电流大不开机-电容不良.bmp此主题相关图片如下：瑞星威flash短接方法同时用镊子短接，然后插上.bmp此主题相关图片如下：先给个基本的flash的图片，呵呵.bmp此主题相关图片如下：这个是sigmadesigns芯片，用在mpm机型上的，可以直接放rm格式，超牛. bmp。
MP3工作原理
MP3/MP4电源电路原理及维修开机原理过程给MP3/MP4加上电源以后，各电源电路得到电池电压BA TT，通过电源电路得到主控工作所需的电压，主控内部开关电路在开机触发端（PLAY播放键）会形成一个高电平当按下开机键足够长的时间，开机触发端的高电平会因为接地而变低，此信号传到主控内部，主控获悉此电平变低时，则会启动内部电压调节器工作，相应的输出几路稳定的电压。
首先我们要知道MP3开机有三个必备条件；供电、时钟、复位如供电已满足，接着会产生时钟信号，送往逻辑电路作为主时钟信号，主控得到时钟信号后，需要将以前的记忆清除，于是电源就会送来复位信号让其初始化，完成后就会输出控制指令到储存器FLASH，让存储器处于允许状态，然后通过地址线查找开机程序具体在什么地方，找到后通过数据线传送到主控内部的DSP电路，运行成功后，主控输出维持信号到电源，得到维持信号后，IC内部会保持输出的各路电压，完成开机。
目前MP3/MP4的电源电路分为1.2V供电、1.5V供电、3.6V供电三种，其中又分为带电池保护的和不带保护的，以下就逐一讲解给大家一矩力方案3.6V供电电源电路介绍电路工作就几个关键电压不论有没有Flash或LCD，这几个关键电压是不会变化的。
1、先是XC6206P332M或XC6206P302M输出的电压要求3.3V或3.0V，XC6206P152M输出的电压是1.5V。
2.VCC为3.3V ; VDD为2.0V左右，最低的可能為1.8V，VREF1為1.5V.3可移動磁盤正常工作所須的条件：BA T+的电压( 3.0~3.7V ) , USB的电压(5.0V ) 。
4、晶体电压如一pin為2.1v , 另一pin為0v時, 則晶體未起振.(说明：对地0.8-0。
9v 左右为正常)5、复位RESET电压。
电路流程由BA T+（电池+端）经过限流电阻R16进入U6（3.3V稳压器）3脚，经IC内部电路稳压，从2脚输出稳定的3.3V （VCC数字电源电压），U6的作用把在3脚VIN脚输入3-5V的不稳定电压，从2脚输出经稳压后的稳定电源3.3V，保证主控在电池电量低或用电脑USB+5V高电压电源供电时，都能正常工作。
充电器工作原理及电路图
充电器工作原理及电路图2009-12-14 09:27当你拥有了一部手机，就要开始为手机的充电而操心。
由于各种原因，不是每个手机用户都拥有原厂提供的充电器，出于价格等因素，相当一部分手机用户都会去选购第三方提供的兼容充电器。
我们在手机市场中可以看到形形色色各种外型和价格档次以及品牌的充电器。
手机电池的使用寿命和单次循环使用时间与充电维护过程和使用情况密切相关。
一部好的充电器不但能在短时间内将电池充足，而且可以对电池还能起到一定的维护作用，修复由于使用维护不当早成的记忆效应（对镍镉/镍氢电池）和容量下降电池活性衰退现象。
一部劣质的充电器轻则出现电池充电不足，影响电池单次放电时间，重则对电池造成伤害，缩短电池的寿命。
实际证明，对于使用镍镉/镍氢电池板的用户，一台好的充电器对电池寿命和后期使用性能有很大的关系。
手机充电器大致可以分为旅行充电器、座式充电器和维护型充电器，一般用户接触的主要是前面两种。
而市场上卖得最多的是旅行充电器，旅行充电器的形式也有多种多样，常见的有价格便宜的鸭蛋型的微型旅充，普通台式卡板型充电器，带液晶显示的高档台式充电器。
鉴于手机用户绝大部分都是非专业用户，所以充电器基本都具有充满自停的功能，而且大部分旅充都属于快速充电器，充电时间在1-3小时左右。
市场上很多充电器都标榜自己采用微电脑控制，包括一些价格非常便宜的鸭蛋型微型旅充，其实严格从充电电路上分析，很小部分充电器才能被真正意义上被成为微电脑控制（单片机控制）。
一些厂家在充电线路上使用了集成块就自诩为"微电脑控制"，其实很多低成本的设计所选用的集成块都是廉价的运放集成块，而一些专用的充电控制集成块单价较高，一般用于比较高档或名牌的充电器中。
所以我们不能轻信所谓微电脑控制，尤其是廉价型产品。
很多产品外观类似但内部线路却大不一样，其性能也大不同。
虽说绝大部分手机充电器都有充满自停功能，但其实现的方式不同导致其充电效果不同。
USB充电器套件制作说明
USB充电器套件制作说明USB充电器套件，又名MP3MP4充电器，输入AC160-240V，50/60Hz，额定输出：DC 5V 250mA（标签贴纸为500mA，如果要长期输出更大电流，请更换Q1为13003）。
MP3和MP4在全国范围大量流行，不过作为日常用品的充电器由于直接和220V 高压相连，具有故障率较高，容易损坏的特点，特别是买到那些不成熟的产品后，真是苦不看言。
最后，受学校老师委托，我们联系到了一款成熟量产的充电器套件，现在一同给广大电子爱好者分享。
下面是对着实物绘制的电路原理图：（电路板上有多种元件安装方法，安装请与原理图、实物图为准，PCB板上有些元件孔是不要安装的，有些元件要装在别的元件孔上，这点请注意！）说明：为了简化电路，达到学习目地，图中用1欧的电阻F1起到保险丝的作用，用一个二极管D1完成整流作用。
接通电源后，C1会有300V左右的直流电压，通过R2给Q1的基极提供电流，Q1的发射极有R1电流检测电阻R1，Q1基极得电后，会经过T1的（3、4）产生集电极电流，并同时在T1的（5、6）（1、2）上产生感应电压，这两个次级绝缘的圈数相同的线圈，其中T1（1、2）输出由D7整流、C5滤波后通过USB座给负载供电；其中T1（5、6）经D6整流、C2滤波后通过IC1（实为4.3V稳压管）、Q2组成取样比较电路，检测输出电压高低；其中T1（5、6）、C3、R4还组成Q1三极管的正反馈电路，让Q1工作在高频振荡，不停的给T1（3、4）开关供电。
当负载变轻或者电源电压变高等任何原因导致输出电压升高时，T1（5、6）、IC1取样比较导致Q2导通，Q1基极电流减小，集电极电流减小，负载能力变小，从而导致输出电压降低；当输出电压降低后，Q2取样后又会截止，Q1的负载能力变强，输出电压又会升高；这样起到自动稳压作用。
本电路虽然元件少，但是还设计有过流过载短路保护功能。
当负载过载或者短路时，Q1的集电极电流大增，而Q1的发射极电阻R1会产生较高的压降，这个过载或者短路产生的高电压会经过R3让Q2饱和导通，从而让Q1截止停止输出防止过载损坏。
几款MP3充电电路图
MP3开关电源适配器电路原理分析案例一：该型适配器电路如附图所示，图中元件序号与实物一致。
变压器引脚号和同名端、接口符号为笔者所标画。
该电源适配器采用的是典型的开关电源结构。
工作原理如下：AC220V交流市电经DI～D4桥式整流、C1滤波后加在开关变压器T1的主绕组①→②→开关管Q1的c极；另一路经启动电阻R2→R4（R4主要起限流作用）→Q1b极，使Q1正偏导通，同时在反馈绕组上产生的感应电压极性为③正④负，该电压经加速电容C3//R6→限流电阻R5→R4→Q1的b极，在上述电压的共同作用下，Q1迅速饱和。
此刻，开关变压器中的磁通量Ψ达到最大；磁通增量△Ψ为零。
这就是“电”生“磁”的过程。
此后，磁场迅速消失．磁通变化量△Ψ为最大，同时在各绕组中产生的感生电压极性反向。
这又是“磁”生“电”的过程，此过程中在T1各绕组产生的感生电压极性为：①负②正；③负④正；⑤负⑦正。
①负②正的感生电压极易击穿开关管Ql，为防止Q1击穿，电路中加了D2、C4、R3削波抑制电路。
③负④正反馈电压促使了Q1的迅速反偏截止。
在T1的③→C3//R6→R5→R4→Q1的b--e发射结→④→③回路中，T1的③～④绕组中产生的惑生电压极性不停地正向、反向、正向、反向……周而复始地变化着，从而导致Q1反复地工作在饱和，截止、饱和、截止……的开关状态下。
⑤负⑦正的感生电压经D7整流、C5滤波后供电池充电之用。
电路中的Z1、C2、D5构成了钳位电路，使刚上电时的R2、R4、R5交汇点电压不高于Z1的稳压值与D5的正向导通压降值的代数和(本电路中为6.8V+0.7V)，目的是避免Q1一直处于导通失控的状态。
充电指示部分：接通电源后，红色工作指示灯点亮，插接MP3后，绿色充电指示灯点亮，表示在充电状态。
随着充电电压的升高，Q2的b极电压同时升高．当升至Q2的Vbe≤-0.7V时Q2截止，绿色充电指示灯熄灭，表示电池的电压已充满。
此后进入涓流充电工作状态，电流的流经路线如下：C5的正极→Q2的e→b→R10→被充电池→C5负极。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MP4/MP3充电器电路图与电路分析
原理分析
该款MP4/MP3充电器外观小巧,外壳上印有"AC100-250V. 100mA"与“DC5V+5%.200-300mA”等参数字样。
其内电路实测
如附图所示，现简析其工作原理如下。
插上市电后，交流220V电压经电阻R1限流后，由D1-D4.C1进行整流滤波,并在C1上产生300V左右的直流电压,此电压经电阻R2加至振荡管Q1的基极,使Q1得到偏置而导通.由D6.C3.R6等元件构成的自激反馈网络将脉冲变压器L2反馈绕组上的感应脉冲馈至Q1基极, 使其维持于连续振荡的工作状态.同时,变压器次级L3上产生的感应电压经过D7,C5整流滤波,形成略高于5V的直流输出电压,经过R7加至输出端口上,再通过USB转换线供给MP4/MP3机工作或充电.R4,R5.Q2,IC1,DW1等元件构成反馈式电压自动调整电路.当市电波动电压升高时,Q1振荡管的e极所接反馈电阻R4压降增大，而此压降通过 R5加至Q2基极，Q2的c-e极导通程度亦会增大，从而削弱Q1的工作偏置，使其c极电流下降，达到自动调整并让输出电压保持稳定。
反之，若市电电压降低，自动反馈调整电路会朝相反的方向调整，让输出电压保持稳定。
如果另遇其他原因造成输出电压升高，此时输出电路端的DW1则会因电压过高而击穿，而使光电耦合器IC1输出一侧导通电阻相应降低，从而加强反馈元件C4 上电压对Q2的控制作用，自动的调整振荡电路的状态，以对输出电压的升高产生有效抑制。
附图中元件C2.R3,D5为干扰吸收电路，可吸收开关电源工作时产生的反峰脉冲，以可靠保护振荡管的安全。
二.维修实例
[实例一]不工作.
在检修时发现输出端口无5V电压输出,测C1上无300V直流电压.说明故障点在R1.D1~D4.C1元件范围.后经断电之后逐一检测,测出R1 电阻断路,但外观却完好.将其更换后再开机,充电器恢复正常.
[实例二]充电器空载时"LED"红灯亮,但插接MP3负载后熄灭且MP3机不工作.
根据空载时"LED红"可发光的情况,初步分析振荡电路可起振工作.检查低压输出部分元件未见异常.检查振荡电路部分时,测到
Q1管e极所连反馈电阻R4 阻值偏大，判断为该电阻已变质，造成振荡偏弱，输出带负载能力减弱。
在更换R4为新电阻后，
开机再试，充电器在插接MP3机后工作性能完全恢复。
MP4电路图。
