变频器中各种电抗器的作用

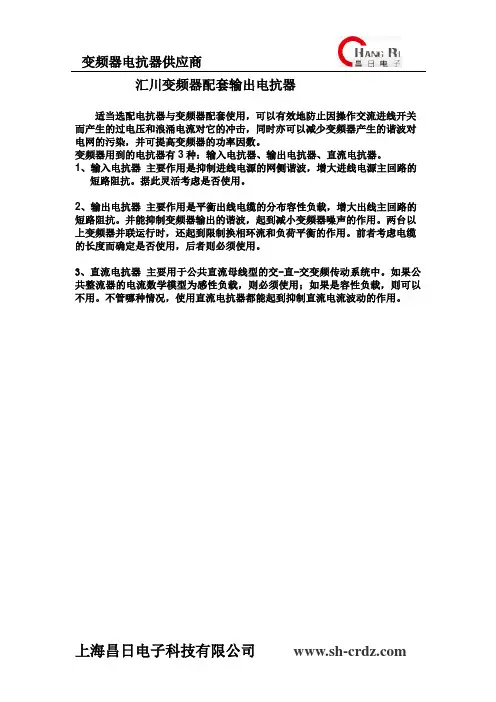

汇川变频器专用输出电抗器 现货供应
汇川变频器配套输出电抗器适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
变频器用到的电抗器有3种：输入电抗器、输出电抗器、直流电抗器。
1、输入电抗器主要作用是抑制进线电源的网侧谐波，增大进线电源主回路的短路阻抗。
据此灵活考虑是否使用。
2、输出电抗器主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗。
并能抑制变频器输出的谐波，起到减小变频器噪声的作用。
两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用。
前者考虑电缆的长度而确定是否使用，后者则必须使用。
3、直流电抗器主要用于公共直流母线型的交-直-交变频传动系统中。
如果公共整流器的电流数学模型为感性负载，则必须使用；如果是容性负载，则可以不用。
不管哪种情况，使用直流电抗器都能起到抑制直流电流波动的作用。
上海昌日电子科技有限公司专业生产变频器周边配套电抗器，输入电抗器（进线电抗器），输出电抗器（出线电抗器），直流电抗器（平波电抗器），公司依靠多年的市场反馈经验，可定做各类变频器配套的电抗器。
常规规格都有现货，批量生产，价格优惠。
汇川变频器输出电抗器概述变频器专用输出电抗器，是依靠线圈的感抗来阻碍电流变化的电器，抑制变频器产生的高次谐波，其通常串联于变频器出线端和负载之间，并因此而得名。
汇川变频器输出电抗器功能1、降低工频暂态过电压，这是利用变频器专用输出电抗器的空载或轻负荷线路上的电容效应来实现的；2、改善长输电线路上的电压分布；3、缓解变频器输出端的三相不平衡现象，减轻线路上的能量损失；使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动；4、降低高压母线上工频稳态电压，便于发电机同期并列；5、防止发电机带长线路可能出现的自励磁谐振现象。
汇川变频器输出电抗器结构特点1、常见的变频器专用输出电抗器，一般都是铁芯干式；2、变频器专用输出电抗器的铁芯，采用优质低损耗进口冷轧硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证变频器专用输出电抗器气隙在运行过程中不发生变化；3、变频器专用输出电抗器的线圈，采用H级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，且有极佳的美感且有较好的散热性能；4、变频器专用输出电抗器的芯柱部分紧固件，采用无磁性材料，减少运行时的涡流发热现象；5、变频器专用输出电抗器的外露部件，均采取了防腐蚀处理，引出端子采用镀锡铜管端子；6、变频器专用输出电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。
变频器前端加电抗器的好处
通过对变频器和电抗器的学习，现在我对变频器前端为何要加电抗器，或者说是在变频器前端加电抗器有什么好处，有了一定的了解:首先，众所周知的是变频器主要有三个功能：（1）调速，节能。
（2）软启动。
（3）保护。
当然，变频器的这三项基本功能都是针对电机而言的，本来变频器就是用来为负载中的电机服务的。
那么，我的电抗器对变频器的好处阐述也是从变频器的这三项功能展开的。
一、保护电子元件不受电网扰动的影响，同时又保护电网不受驱动器的扰动影响。
这是因为，在现实中的整流桥采用的都是一些非线性的元件，比如说二极管，这样会使交流侧的电流产生畸变，所以增加电抗器可以改善交流侧的电流波形。
也就是说变频器前端加电抗器主要就是针对交流侧的，也就是通常说的输入电抗器。
输入侧加电抗器是增加了电流的阻抗，降低由变频器产生的谐波分量，并能吸收浪涌电压和主电源的电压峰值，故而，输入侧加电抗器既能阻止来自电网的干扰，同时又能减少整流桥产生的谐波电流对电网的污染。
二、防止高浪涌电流，减小输入元件的瞬态负载。
这是针对变频器的软启动功能而言的。
这是因为，电机在实践操纵应用中一般是降压启动或者是全压启动的，这些启动方式在启动的时候都需要非常大的电压电流，会对电网产生一定冲击，也会对设备产生不利，而且大的启动电流势必会消耗大的电能，这仅仅是用于启动的。
所以变频器的软启动功能此时就发挥了优点，启动不仅只需要很小的电流就可以，而且也减少了对电网和设备的冲击。
但问题是此时的变频器必然会承受一定的浪涌电流电压。
那么进线端的电抗器就可以用爱限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或者平滑整流桥中的电压缺陷。
三、保护需要。
这一点就很像变频器对设备的保护，那么变频器前端加入电抗器就是对驱动器的电子元件保护，这样就能大大提高变频驱动的使用寿命和它的工作效率。
变频器在使用过程中，经常会受到浪涌电流电压的冲击，所以在变频器前端加入电抗器用来抑制浪涌电压和浪涌电流，保护变频器，延长使用寿命。
电抗器有什么作用？
电抗器有什么作⽤？电抗器有什么作⽤？▲电抗器也被称为电感器。
电抗器可以把电能通过⾃⾝的线圈和铁芯变为磁能，并且会将能量储存起来，所以电抗器属于⼀种储能元件。
电抗器还可以控制电流的增减变化。
从电路原理分为串联与并联。
它们可以实现限流与滤波，从形式上分为输⼊电抗器和输出电抗器。
不同类型的电抗器有不同的作⽤。
如果⼯⼚的电器设备有中频、⾼频电炉等⼤功率、⾼频率的设备，另外还有变频器设备或者伺服驱动器及伺服电机，并且这些电器设备达到⼀定数量，且功率之和⼤，都要在电器设备中加上电抗器。
这样可以减少谐波⼲扰和这些设备在使⽤过程中，向供电线路再次提供谐波等。
也就是说电抗器可以最⼤限度保护设备，提⾼设备的稳定性。
选择电抗器主要是看它的额定电压、额定电流与功率。
▲这⾥本⼈浅谈⼀下变频器设备中的输⼊、输出电抗器，见下图所⽰。
友情提⽰：输⼊电抗器是变频器R、S、T和三相交流电源的L1、L2、L3；输出电抗器是接在变频器的输出U、V、W和变频电机中间。
这种应⽤于变频器中的电抗器，就输⼊电抗器来说，它能有效抑制电⽹电压突变和操作过电压引起的电流冲击；有效保护变压器，并能够改善变压器的功率因数；抑制变频输⼊电⽹的谐波电流。
⽽输出电抗器作⽤则是可以降低点击的噪声，降低涡流损耗，降低输⼊⾼次谐波造成的漏电流，特别是变频器与变频电机距离⽐较远时的情况，输出端出线的对地电容⽽导致的对地漏电电流；这样它⽤于平滑滤波，降低瞬态电压dv/dt，延长变频电机寿命；最⼤限度保护了变频器内部的功率开关器件。
变频器电抗器容量既不是越⼤越好，也不是越⼩越好，要确认变频器或变频电机的功率，确认系统电压，常规默认系统电压为380V。
♥电⼒电⽹系统使⽤的电抗器种类繁多，其中电⽹采⽤的电抗器，实际上是⼀个没有导磁材料的空⼼电感线圈。
它可以根据需要布置为垂直、⽔平或品字形三种装配形式。
随着电⼒系统的⽇益发展，短路容量不断增加，这就使⼀些断路器的遮断容量明显不⾜，为此必须将短路容量加以限制，以选择⼀些轻型断路器。

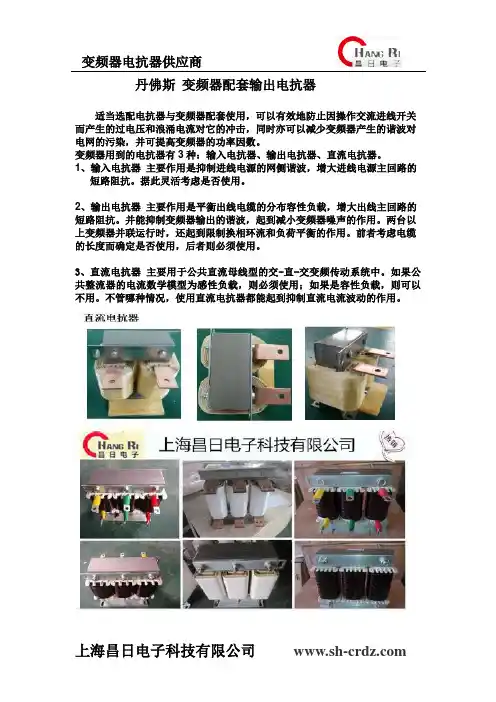

丹佛斯变频器专用输出电抗器 现货供应
丹佛斯变频器配套输出电抗器适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
变频器用到的电抗器有3种：输入电抗器、输出电抗器、直流电抗器。
1、输入电抗器主要作用是抑制进线电源的网侧谐波，增大进线电源主回路的短路阻抗。
据此灵活考虑是否使用。
2、输出电抗器主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗。
并能抑制变频器输出的谐波，起到减小变频器噪声的作用。
两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用。
前者考虑电缆的长度而确定是否使用，后者则必须使用。
3、直流电抗器主要用于公共直流母线型的交-直-交变频传动系统中。
如果公共整流器的电流数学模型为感性负载，则必须使用；如果是容性负载，则可以不用。
不管哪种情况，使用直流电抗器都能起到抑制直流电流波动的作用。
上海昌日电子科技有限公司专业生产变频器周边配套电抗器，输入电抗器（进线电抗器），输出电抗器（出线电抗器），直流电抗器（平波电抗器），公司依靠多年的市场反馈经验，可定做各类变频器配套的电抗器。
常规规格都有现货，批量生产，价格优惠。
丹佛斯变频器输出电抗器概述变频器专用输出电抗器，是依靠线圈的感抗来阻碍电流变化的电器，抑制变频器产生的高次谐波，其通常串联于变频器出线端和负载之间，并因此而得名。
丹佛斯变频器输出电抗器功能1、降低工频暂态过电压，这是利用变频器专用输出电抗器的空载或轻负荷线路上的电容效应来实现的；2、改善长输电线路上的电压分布；3、缓解变频器输出端的三相不平衡现象，减轻线路上的能量损失；使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动；4、降低高压母线上工频稳态电压，便于发电机同期并列；5、防止发电机带长线路可能出现的自励磁谐振现象。
丹佛斯变频器输出电抗器结构特点1、常见的变频器专用输出电抗器，一般都是铁芯干式；2、变频器专用输出电抗器的铁芯，采用优质低损耗进口冷轧硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证变频器专用输出电抗器气隙在运行过程中不发生变化；3、变频器专用输出电抗器的线圈，采用H级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，且有极佳的美感且有较好的散热性能；4、变频器专用输出电抗器的芯柱部分紧固件，采用无磁性材料，减少运行时的涡流发热现象；5、变频器专用输出电抗器的外露部件，均采取了防腐蚀处理，引出端子采用镀锡铜管端子；6、变频器专用输出电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。
输入电抗器,输出电抗器,直流电抗器
输出电抗器的作用：输出电抗器主要作用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。
电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。
输入电抗器的作用；用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。
直流电抗器的作用：直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数。
1、输入电抗器作用：用于变频器和电网间，主要作用滤波，防止谐波进入电网连接方式：串联2、直流电抗器作用：用于变频器直流侧，直流是带纹波的，因整流方式的不同，纹波的幅值和频率也不同，主要作用是平波，提高功率因数连接方式：串联3、输出电抗器：用于变频器和负载之间，因变频器输出多为PWM波形，不能直接用于负载，需要加电抗器进行滤波，目前多采用电感+电容的LC滤波方式连接方式：串联用户对变频器使用电抗器应如何选择？下面从额定交流电流的选择、电压降、电感量的选择、对应额定电流的电感量与电缆长度等方面进行分析。
额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
电压降电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择电压降在4V~8V左右。
电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。
变频器中各种电抗器的作用
一， 变频器各点主要波形：C4直流电抗器输入电抗器12346U V WP+N-123L1L2L3L1变频器市电输入12346R S TP+N-负载123R S T输出电抗器二，变频器干扰途径三，各种电抗器在变频器中的作用a)输入电抗器和直流电抗器:在变频器的输入电流中频率较低的谐波分量(5次谐波、7次谐波、11次谐波、13次谐波等所）所占的比重是很高的，它们除了可能干扰其他设备的正常运行之外,还因为它们消耗了大量的无功功率,使线路的功率因数大为下降。
在输入电路内串入电抗器是抑制较低谐波电流的有效方法.根据接线位置的不同，主要有以下两种：输入交流电抗器: 串联在电源与变频器的输入侧之间。
其主要功能有:通过抑制谐波电流，将功率因数提高至（0。
75-0.85）；削弱输入电路中的浪涌电流对变频器的冲击；削弱电源电压不平衡的影响.直流电抗器：串联在整流桥和滤波电容器之间。
它的功能比较单一，就是削弱输入电流中的高次谐波成分和减小浪涌电流。
但在提高功率因数方面比交流电抗器有效，可达0。
95,并具有结构简单、体积小等优点。
其他区别：1，输入电抗器对于变频器的传导干扰有抑制作用,直流电抗器没有；2，电网输入电压不平衡时,由于三相电流有耦合的缘故，直流电抗器会引起输入电流的不平衡, 而输入电抗器则没有这一问题；3，电压利用率：由于输入电抗器位于交流输入侧，电抗器上的交流压降会对电压利用率有一定的影响.4，成本差异:由于直流电抗器工作时，负载电流是连续的流过直流电抗器，而输入交流电抗器的三个线包是间断地流过电流的，因此直流电抗器的利用率要高。
反映在成本上就是：在满足同样的谐波电流要求的情况下，输入交流电抗器的成本要比直流电抗器高很多。
b）输出电抗器:输出电抗器也分为两种：普通的输出电抗器（参数及要求与输入电抗器相同）和正弦波电抗器正弦波电抗器用于把变频器输出的PWM调制波滤波成正弦波电压波形，主要应用于特殊场合，在此不作讨论；下面主要分析普通的输出电抗器：为了抑制干扰信号从变频器通过电源线传导干扰到电源从电动机。
输出,输入电抗器
输出、输入电抗器2010-01-09 11:56:26| 分类：默认分类| 标签：|字号大中小订阅一.输出电抗器的作用：输出电抗器主要作用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。
电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。
二.输入电抗器的作用；用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。
三.直流电抗器的作用：直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数。
电抗器产品执行检验标准：IEC289：1987 电抗器GB10229-88 电抗器JB9644-1999 半导体电气传动用电抗器GB6450-86 本标准等效国标IEC 726(1982)《干式电力变压器》用户对变频器使用电抗器应如何选择？下面从额定交流电流的选择、电压降、电感量的选择、对应额定电流的电感量与电缆长度等方面进行分析。
1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
2，电压降电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择电压降在4V~8V左右。
3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
输入输出电抗器的作用
1.输入电抗器用以抑制浪涌电压和浪涌电流，保护变频器，延长其使用寿命和防止谐波干扰，同时由于变频器采用变频的方式调速的，所以在调速的时候经常会产生高次谐波和产生波形畸变，会影响设备正常使用，为此，须在输入端加装一个进线电抗器，可以改善变频器的功率因数及抑制谐波电流，滤除谐波电压和谐波电流，改善电网质量。
2.输出电抗器用于延长变频器的有效传输距离，有效抑制变频器的IGBT模块开关时产生的瞬间高压，降低电机的噪音，降低涡流损耗，保护变频器内部的功率开关器件。
安装在变频器和电动机之间的电抗器称作输出电抗器。
输出电抗器的主要作用是降低谐波电流的不良影响。
安装输出电抗器可以减少电动机温升和噪声，抑制谐波在电动机绕组端部的电压重复峰值，降低对绕组绝缘的威胁。
降低容性电流和电压变化率dv/dt，用来补偿长导线情况下（屏蔽缆30m或非屏蔽缆100m）的电容充电电流，减小对电机的冲击。
在一些特殊场合下，变频器的输出侧需要接入输出电抗器。
主要有以下两种情况(见图):图需要接入输出电抗器的场合(1) 电动机和变频器间的距离较远因为变频器的输出电压是按载波频率变化的高频电压，输出电流中也存在着高频谐波电流。
当电动机和变频器间的距离较远时，在传输线路中，分布电感和分布电容的作用将不可小视。
可能出现的现象有:电动机侧电压升高、电动机发生振动等。
接入输出电抗器后，可以削减电压和电流中的高次谐波成分，从而缓减上述现象。
(2) 轻载的大电动机配用容量较小的变频器例如，电动机的容量为75kw，实际运行功率只有40kw。
这时，可以配用一台55kw的变频器。
但必须注意，75kw的电动机与55kw的电动机相比，其等效电感较小，故电流的峰值较大，有可能损坏55kw 的变频器。
接入输出电抗器后，可以削减输出电流的峰值，从而保护了变频器。
变频器增加输出电抗器的作用
变频器增加输出电抗器的作用是什么?
变频器输出端增加输出电抗器的作用是为了增加变频器到电动机的导线距离，输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压，减少此电压对电缆绝缘和电机的不良影响。
同时为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。
变频器设备为什么总是要求有接地线不接是有时会有麻手的感觉能否从原理的角度给予解释如果不接对设备或人员会有啥坏处？
防漏电、抗干扰。
提高功率因数，稳压，整流，主要用于对付高次谐波。
输出线圈一般在电压型变频器用于一拖多时，解决部分电机起停的浪涌电压问题。
变频器电抗器滤波器介绍
变频器电抗器滤波器介绍
一、变频器
变频器是一种电气设备，能把交流电的交流电源输入变为不同频率和电压的相应交流电输出，可实现电机的经济运行。
根据变频器结构、工作原理分为调速调频器、全桥整流变频器、整流放大变频器、多电压换流变频器和调频交流变频器等。
1、调速调频器
调速调频器是控制电动机转速的重要装置，可将交流电源输入，输出电流可以在频率、电压和节目调速范围内得到调节，从而、改变电机的输出功率。
它的结构简单，调速范围宽，易于操作，可以实现恒速、恒频和恒载运行等功能。
2、全桥整流变频器
全桥整流变频器是将交流电（三相或一相）经由调节全桥整流器和变频器的电路组成的复合电路，将输入的交流电转换成不同频率、相位和电压的输出，实现电机的调速、节能和经济运行等功能。
3、整流放大变频器
整流放大变频器是一个可控硅控制的变频器，它可以将交流电源的输入直接转换成无端电压和电流的调节，从而调节电机的转速、功率和节省能源。
它的特点是电路结构简单、可靠性高，控制准确，可以实现恒载和集中控制等功能。
4、多电压换流变频器。
变频器电抗器的作用
变压器容量大于变频器十倍以上或变压器容量大于600KVA
以上需加装进线电抗器；
直流电抗器为改善功率因素用；
出线电抗器为保护电机和变频器（出线过长）降低干扰用.
适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
变频器用到的电抗器有3种：进线电抗器、出线电抗器、直流电抗器。
1、进线电抗器
主要作用是抑制进线电源的网侧谐波，
增大进线电源主回路的短路阻抗。
据此灵活考虑是否使用。
2、出线电抗器
主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗。
并能抑制变频器输出的谐波，起到减小变频器噪声的作用。
两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用。
前者考虑电缆的长度而确定是否使用，后者则必须使用。
3、直流电抗器
主要用于公共直流母线型的交-直-交变频传动系统中。
如果公共整流器的电流数学模型为感性负载，则必须使用；如果是容性负载, 则可以不用。
不管哪种情况，使用直流电抗器都能起到抑制直流电流波动的作用。
接线方式：ABCX丫厉个端子，你可以将ABC乍为电抗器进线端，XYZ 作为电抗器出线端；也可以将XYZ作为电抗器进线端，ABC乍为电抗器出线端。
这
没有什么具体的进线、出线的顺序要求，你怎么接都行，对变频器不会有影响。
只是注意一点：ABC XYZ这两套端子，接线
时不能互相交叉。
交流输入电抗器的作用
交流输入电抗器的作用：1、减少变频器对电网的谐波干扰2、改善电网质量，提高变频系统功率因数，减少无功3、减少电源浪涌对变频器的冲击，提高变频系统可靠性交流输出电抗器的作用：1、改善电机的绝缘特性，延长电机使用寿命2、改善输出电流波形3、延长电机到变频器的安全距离。
随着电力电子技术的迅速发展，从20世纪90年代以来交流变频调速已成为电气传动的主流，其应用范围日益广泛。
但是由于变频器被使用在各种不同的电气环境，若不采取恰当的保护措施，就会影响变频器运行的稳定性和可靠性。
实践证明，适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
因此探讨与变频器配套用的各类电抗器的作用和容量选择等问题是十分必要的。
2变频器系统配套用的三种电抗器与变频器配套用的电抗器有3种：1）进线电抗器LA1又称电源协调电抗器，它能够限制电网电压突变和操作过电压引起的电流冲击，有效地保护变频器和改善其功率因数。
接入与未接入进线电抗器时，变频器输入电网谐波电流的情况, 示于图1。
从图1可以看出接入电抗器后能有效地抑制谐波电波。
2）直流电抗器LDC直流电抗器接在变频系统的直流整流环节与逆变环节之间，LDC能使逆变环节运行更稳定，及改善变频器的功率因数。
3）输出电抗器LA2接在变频器输出端与负载（电机）之间，起到抑制变频器噪声的作用。
三种电抗器在变频器中的连接如图2所示。
3需要安装进线电抗器的场合进线电抗器既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染，当电源容量很大时，更要防止各种过电压引起的电流冲击，因为它们对变频器内整流二极管和滤波电容器都是有害的。
因此接入进线电抗器，对改善变频器的运行状况是有好处的。
根据运行经验，在下列场合一定要安装进线电抗器，才能保证变频器可靠的运行。
1）电源容量为600kVA及以上，且变频器安装位置离大容量电源在10m以内，如图3所示：2）三相电源电压不平衡率大于3％，电源电压不平衡率K按式（1）计算：3）其它晶闸管变流器与变频器共用同一进线电源，或进线电源端接有通过开关切换以调整功率因数的电容器装置。
3.7KW变频器电抗器-输入电抗器-输出电抗器-直流电抗器
3.7KW变频器电抗器-输入/输出-直流电抗器变频器电抗器包括输入电抗器（进线电抗器），输出电抗器（出线电抗器），直流电抗器（平波电抗器）。
3.7KW变频器输入电抗器（进线电抗器）变频器的输入端安装JXL输入电抗器，一方面是为了减小谐波电流发射，另一方面可以提高变频器抗浪涌干扰的特性。
变频器的整流电路相当于一个谐波电压源。
我们知道，电压源当负载阻抗大时，输出电流会小。
因此，在变频器的电源输入端安装电抗器能够减小谐波电流的发射输入电抗器型号JXL-口A/口%电压降（V)额定电流(A输入电抗器3.7KW变频器输入电抗器（进线电抗器）名称输入电抗器型号JXL适用设备各类变频器作用抑制合闸涌流,谐波变频器功率 3.7KW电流15A相数三相电压380V冷却方式自冷耐压3000V产地上海品牌昌日电抗器温升<65DB 防护等级IPOO绝缘等级F级场合户内使用包装木箱电压降2%常规2%，可定做电抗器规格依据标准; IEC289:1987电抗器GB10229-88 壹，3.7KW变频器输入电抗器（进线电抗器）概述：输入电抗器通常与变频器相串联，变频器在工作时会产生较大的谐波，安装了输入电抗器（进线电抗器）可以抵制变频器产生的谐波向电网传递，减少变频产生的谐波对其它元件的干扰，改善电网质量、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的影响；是变频前重要元件之一。
贰，3.7KW变频器输入电抗器（进线电抗器）性能特点：变频器输入电抗器铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。
在运行中大大减小了噪音和振动。
变频器输入电抗器均采用真空浸漆工艺，经高温热烘固化。
线圈有良好的绝缘性能，整体机械强度高，防潮性能好变频器输入电抗器线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
电抗器在变频器上的作用
电抗器在变频器上的作用
1、输入电抗器的作用:
用来限制电网电压突变和操作过电压引起的电流冲击,平滑电源电压中包含的尖峰脉冲,或平滑桥
式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数,它既能阻止来自电网的干扰,又能减少整流单元产生的谐波电流对电网的污染;
2、输出电抗器的作用：
输出电抗器主要作用是补偿长线50-200m分布电容的影响,并能抑制输出谐波电流,提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用;电容器在补偿功率的时候,往往会受到谐波电压和谐波电流的冲击,造成电容器损坏和功率因数降低,为此,需要在补偿的时
候进行谐波治理;
3、直流电抗器的作用：直流电抗器接在变频系统的直流整流环节与逆变环节之间,主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续,减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数;
4、变频器三种电抗器连接示意图：。
电抗器的作用
电抗器的作用：变频调速用输入输出电抗器：变频器和调速器在使用过程中，经常会受到来自浪涌电流和浪涌电压的冲击，会严重损坏变频器和调速器的性能和使用寿命，所以要在其前面加装输入电抗器，用以抑制浪涌电压和浪涌电流，保护变频器和调速器，延长其使用寿命和防止谐波干扰，同时由于变频器和调速器是采用变频的方式调速的，所以在调速的时候经常会产生高次谐波和产生波形畸变，会影响设备正常使用，为此，须在输入输出端加装一个电抗器，用于滤出谐波电压和谐波电流，改善电网质量，我厂生产的输入输出系列电抗器，采用优质矽钢片和优质铜线经先进的工艺精制而成。
交流电抗器是在变频器的输入端与电源的隔离器件，也是变频器与电动机的隔离器件。
用在输入端的叫输入电抗器，用在输出端的叫输出电抗器。
它主要是隔离变频器的高次谐波，防止变频器对电源或其它设备的干扰，在大容量变频器和小容量变压器中使用最多。
对于变频器与电动机的距离超过30米的用户输出端应加交流输出电抗器。
对于电源要求高的场合也常使用。
一般情况下是不用的。
变频器应用中的抗干扰及其抑制一、引言变频器调速技术是集自动控制、微电子、电力电子、通信等技术于一体，以良好的调速和具有节能、可靠、高效的特性应用于工业控制的各个领域，如变频调速用在供水、空调设备、过程控制、电梯、机床等方面，保证了调节精度，减轻了劳动强度，提高了经济效益，但随之也带来了一些干扰问题。
现场的供电和用电设备会对变频器产生影响，变频器运行时产生的高次谐波也会干扰周围设备的运行。
变频器产生的干扰对电子、通信及无线电设备等较为敏感。
根据英国的ACE报告，各种对象对高次谐波的敏感程度如下：电动机在10%～20%以下无影响；仪表电压畸变10%，电流畸变10%，误差在1%以下；电子开关超过10%会产生误动作；计算机超过5%会出错。
对计算机和自动控制装置等电子设备产生的干扰主要是感应干扰；对通信设备和无线电等产生的干扰为放射干扰。
如果变频器的干扰问题解决不好，不但系统无法可靠运行，还会影响其他电子、电气设备的正常工作。
变频器如何选择合适的电抗器
变频器如何选择合适的电抗器上海昌日电子科技有限公司是专业制造高低压电抗器厂家，欢迎新老顾客来电咨询。
种类有输入电抗器，输出电抗器，直流电抗器，串联电抗器，高压串联电抗器等电抗器只要用于改善变频器的功率因数及抑制谐波电流，输出电抗器安装在变频器的输出侧，可以减少马达的噪声及震动。
当变频器与马达的联线较长时，可以抑制导线上的浪涌。
在变频器的输入侧可加以下选件：1）Input Reactor进线电抗器，输入电抗器可以抑制谐波电流，提高功率因数以及削弱输入电路中的浪涌电压、电流对变频器的冲击，削弱电源电压不平衡的影响，一般情况下，都必须加进线电抗器。
2）输入EMC滤波器，EMC滤波器的作用是为了减少和抑制变频器所产生的电磁干扰。
EMC滤波器有两种，A级和B级滤波器。
EMC A级滤波器用在第二类场合即工业场合，满足EN50011A级标准。
EMC B级滤波器多用于第一类场合即民用、轻工业场合，满足EN50011 B级标准。
在变频器输出侧共有以下几种选件：1）Output reactor 输出电抗器，当变频器输出到电机的电缆长度大于产品规定值时，应加输出电抗器来补偿电机长电缆运行时的耦合电容的充放电影响，避免变频器过流。
输出电抗器有两种类型，一种输出电抗器是铁芯式电抗器，当变频器的载波频率小于3KHZ时采用。
另一种输出电抗器是铁氧体式，当变频器的载波频率小于6KHZ时采用。
变频器输出端增加输出电抗器的作用是为了增加变频器到电动机的导线距离，输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压，减少此电压对电缆绝缘和电机的不良影响。
同时为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。
2）Output dv/dt filter 输出dv/dt电抗器，输出dv/dt电抗器是为了限制变频器输出电压的上升率来确保电机的绝缘正常。
3）Sinusolidal filters正弦波滤波器，它使变频器的输出电压和电流近似于正弦波，减少电机谐波畴变系数和电机绝缘压力串联电抗器的异常处理电容器串联电抗器一般采用环氧玻纤维多包封并联结构,根据安装场地的特点,采用三相垂直叠放，三相水平”△”和三相水平”-”型分布。
变频器输入、输出端安装接触器和电抗器的作用
变频器输入、输出端安装接触器和电抗器的作用是什么?admin 发表于2014-8-27 14:08变频器会在输入端加接触器和电抗器是正常的配置，接触器的作用就相对于是电源开关，在紧急情况下使用接触器直接来停止变频器电源，加电抗器是为了保护整流块，对尖峰电压起平滑作用。
输出端电抗器的作用就是变频器和电机距离比较远情况下加，加接触器如果是一拖一情况下是没有必要加，且加了没有好处的，在变频器和电机是一拖二一用一备情况下是需要加接触器来转换电机的，在做控制时候需要先让接触器动作吸合后，使用接触器的常开触点作为变频器运行的条件之一。
电源侧接触器使用目的：电源一旦断电，自动将变频器与电源脱开，以免在外部端子控制状态下重新供电时变频器自行工作，以保护设备的安全及人身安全；在变频器内部保护功能起作用时，通过接触器使变频器与电源脱开。
使用时请注意，不要用电磁接触器进行频繁地起动或停止（变频器输入回路的开闭寿命大约为10万次），不能用电源侧的电磁接触器停止变频器选择合适的电抗器与变频器配套使用，既可以抑制谐波电流，降低变频器系统所产生的谐波总量，提高变频器的功率因数，又可以抑制来自电网的浪涌电流对变频器的冲击，保护变频器、降低电动机噪声。
保证变频器和电动机的可靠运行。
进线电抗器LA1连接在电源与变频器之间，它能限制电网电压突变和操作过电压所引起的冲击电流，有效保护变频器，改善变频器的功率因数，抑制变频器输入电网的谐波电流，大幅度削减5、7、11、13次谐波。
采用输出电抗器的主要目的和作用是补偿长线路分布电容的影响，并抑制通用变频输出的谐波分量，起到降低变频器噪声的作用。
输出电抗器装于靠近变频器的输出端与电动机之间，以补偿电动机及其电缆相对相和相对地间的分布寄生电容，从而可以延长电动机电缆的接线长度。
一般，通用变频器厂商都对允许连接电动机电缆的最大长度作了规定，使用时应参照产品说明书的规定接线。
1、Input Reactor进线电抗器：输入电抗器可以抑制谐波电流，提高功率因数以及削弱输入电路中的浪涌电压、电流对变频器的冲击，削弱电源电压不平衡的影响，一般情况下，都必须加进线电抗器。
变频器加电抗器作用
变压器容量大于变频器十倍以上或变压器容量大于600K VA以上需加装进线电抗器; 直流电抗器为改善功率因素用;出线电抗器为保护电机和变频器(出线过长)降低干扰之用.适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
变频器用到的电抗器有3种：进线电抗器、出线电抗器、直流电抗器。
1、进线电抗器主要作用是抑制进线电源的网侧谐波，增大进线电源主回路的短路阻抗。
据此灵活考虑是否使用。
2、出线电抗器主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗。
并能抑制变频器输出的谐波，起到减小变频器噪声的作用。
两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用。
前者考虑电缆的长度而确定是否使用，后者则必须使用。
3、直流电抗器主要用于公共直流母线型的交-直-交变频传动系统中。
如果公共整流器的电流数学模型为感性负载，则必须使用；如果是容性负载，则可以不用。
不管哪种情况，使用直流电抗器都能起到抑制直流电流波动的作用。
电抗器rea ctor依靠线圈的感抗阻碍电流变化的电器。
按用途分为7种：单相电抗器①限流电抗器。
串联于电力电路中，以限制短路电流的数值。
②并联电抗器。
一般接在超高压输电线的末端和地之间，起无功补偿作用。
③通信电抗器。
又称阻波器。
串联在兼作通信线路用的输电线路中，用以阻挡载波信号，使之进入接收设备。
④消弧电抗器。
又称消弧线圈。
接于三相变压器的中性点与地之间，用以在三相电网的一相接地时供给电感性电流，以补偿流过接地点的电容性电流，使电弧不易起燃，从而消除由于电弧多次重燃引起的过电压。
变频器直流电抗器的作用及计算方法
变频器直流电抗器的作用及计算方法
因为脉动的直流输出电压中所包含的谐波分量，在逆变时将产生不必要的损耗和发热，谐波中的负序分量则产生反向力矩，而且当晶闸管深控时，若脉动的直流输出电压的瞬时值低于电动机的反电势，将使电流不连续。
整流电路的脉波数总是有限的，且在输出的直流电压中总是有纹波的，这种纹波往往有害，需要由平波电抗器加以抑制，平波电抗器用于整流以后的直流回路中，经平波电抗器后输出的直流接近于理想直流。
平波电抗器LDC接在变频器的整流环节与逆变环节之间，LDC能使逆变环节运行得更稳定，减小输入电流的高次谐波成分，提高输入电源的功率因数（提高到0.95），并能限制短路电流。
平波电抗器可与交流电抗器同时使用，变频器功率>30kW时才考虑配置平波电抗器。
直流电抗器能阻止进入电容的整流后冲击电流的幅值，并改善功率因数、降低母线交流脉动。
直流电抗器的电感值的选择一般为同样变频器输入侧交流电抗器3%阻抗电感量的2～3倍，最少要1.7倍，即
LCD= (2～3) LAC (5-19)
例如，对三相380V、90kW变频器所配直流电抗器计算：
LCD= (2～3) LLA1= (2～3)×0.123=0.246≈0.369mH
选择能长期通电170A，电感量为0.2mH的电抗器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一，变频器各点主要波形：
C4
直流电抗器
输入电抗器
1
2
3
4
6
U
V
W
P+
N-
1
2
3
L1
L2
L3
L1
变频器
市电输入
1
2
3
4
6
R
S
T
P+
N-
负载1
2
3
R
S
T
输出电抗器
二，变频器干扰途径
三，各种电抗器在变频器中的作用
a)输入电抗器和直流电抗器：
在变频器的输入电流中频率较低的谐波分量（5次谐波、7次谐波、11次谐波、13次谐波等所）所占的比重是很高的，它们除了可能干扰其他设备的正常运行之外，还因为它们消耗了大量的无功功率，使线路的功率因数大为下降。
在输入电路内串入电抗器是抑制较低谐波电流的有效方法。
根据接线位置的不同，主要有以下两种：
输入交流电抗器: 串联在电源与变频器的输入侧之间。
其主要功能有：
通过抑制谐波电流，将功率因数提高至（0.75-0.85）；
削弱输入电路中的浪涌电流对变频器的冲击；
削弱电源电压不平衡的影响。
直流电抗器：串联在整流桥和滤波电容器之间。
它的功能比较单一，就是削弱输入电流中的高次谐波成分和减小浪涌电流。
但在提高功率因数方面比交流电抗器有效，可达0.95，并具有结构简单、体积
小等优点。
其他区别：1，输入电抗器对于变频器的传导干扰有抑制作用，直流电抗器没有；
2，电网输入电压不平衡时，由于三相电流有耦合的缘故，直流电抗器会引起输入电流的不平衡，而输入电抗器则没有这一问题；
3，电压利用率：由于输入电抗器位于交流输入侧，电抗器上的交流压降会对电压利用率有一定的影响。
4，成本差异：由于直流电抗器工作时，负载电流是连续的流过直流电抗器，而输入交流电抗器的三个线包是间断地流过电流的，因此直流电抗器的利用率要高。
反映在成本上就是：在满足同
样的谐波电流要求的情况下，输入交流电抗器的成本要比直流电抗器高很多。
b）输出电抗器：
输出电抗器也分为两种：普通的输出电抗器（参数及要求与输入电抗器相同）和正弦波电抗器正弦波电抗器用于把变频器输出的PWM调制波滤波成正弦波电压波形，主要应用于特殊场合，
在此不作讨论；下面主要分析普通的输出电抗器：
为了抑制干扰信号从变频器通过电源线传导干扰到电源从电动机。
为减少电磁噪声和损耗，在变频器输出侧可设置输出电抗器，它可以有效地削弱输出电流中的高次谐波成分。
尤其是当变频器输出到电
机之间的距离较长时，由于变频器输出的是具有高dV/dt的PWM调制波，输出长电缆之间存在的较大的分布电容会造成变频器的输出电压在电机侧产生很高的振荡电压，一方面使得对外界的干扰加剧，另一方面过高的振荡电压也会影响电机的使用寿命。
在这种场合，增加输出电抗器是非常有效的措施。
