浅谈高低压配电柜的特点及如何选型摘要：在经济发展的今天，我国配电设备的发展越来越快，伴随着变电所、配电室以及工业配电的建设，高低压配电柜也得到了广泛的应用。

本文就高低压配电柜的特点以及构成进行分析，并根据可靠性、实用性的原则阐述高低压配电柜优化选型,以供参考.关键词：高低压配电柜；特点;选型引言在对高低压配电柜进行选型的过程中，对柜体结构的分析，不仅可以有效的提高柜体制造质量，还有利于人们对柜体制造成本的控制，因此我们在对高低压配电柜进行选型的时候，人们都将柜体结构作为其基础，从而使得柜体固有的使用功能得到有效的提高。

不过在不同的环境下，人们对柜体结构的要求不尽相同，并且在不同的制造单位当中,加工人员所采用的工艺手段也存在着一定的差异，为此我们在对其进行生产制造当中，就要对其柜体结构和工艺特点进行分析，进而优化选型。

一、熟悉配电柜的结构对电气设计的重要性在电气设计与电气成套中,配电柜的结构与型号的选择是必不可少的工作.目前，用于低压与中压系统中的柜型可谓百花齐放，目不暇接,如何选择一个合适的柜型，是一个不可回避的经济技术问题，选用合理，做到既满足使用要求，又节约投资。

因为配电柜的壳体价格差别很大，合理的选用会带来较大经济效益，选择配电柜的壳体也有性价比问题。

另外，选择的合理，还会做到柜内元件与配电柜壳体很好的配合，使元件布置及布线合理、紧凑美观。

目前配电柜的型号繁多，光低压抽出式配电柜就有几十种之多，电气设计人员在电气设计时，有时无所适从，因此对各种配电柜的壳体的优劣、性能及特点进行梳理显得比较重要。

如何正确选择配电柜的壳体规格及型号，这是设计院或设计公司电气设计人员的短板，因这些设计人员对配电柜的结构并不十分了解，只是从开关成套厂家的产品样本中的说明及简单图片中了解一些,有鉴于此,对中低压配电柜的常用型号,规格及优缺点有作详细介绍的必要。

二、高压配电柜特点高压开关柜按断路器安装方式分为固定式和移开式（手车式）.目前常用的固定式为XGN15—12 及GG—1A 型，移开式高压柜是KYN28 型。

高压低压配电柜的分类和特点

高压低压配电柜的分类和特点高压低压配电柜是电力系统中的重要设备，用于电能的传输和分配。

它起到了保护和控制电路的作用，保障电能的安全可靠传输。

本文将从分类和特点两个方面来介绍高压低压配电柜。

一、分类高压低压配电柜可以根据其应用领域和功能进行分类，下面将介绍常见的几种分类以及其特点。

1. 按用途分类（1）低压配电柜：主要用于分布式供电系统中，对低压电能进行分配和控制。

它包括主配电柜、次级配电柜以及终端配电柜等。

（2）高压配电柜：主要用于电力系统的输电环节，对高压电能进行分配和控制。

它包括主变电站配电柜、支线配电柜以及变电所配电柜等。

2. 按结构分类（1）固定式配电柜：安装在固定位置，一般用于固定型设备或工业厂房中。

它具有结构紧凑、安装方便等特点。

（2）可移动式配电柜：由于其具有灵活性和便携性，适用于暂时性供电需求，如施工现场或移动设备。

它特点是结构简单、拆装便捷。

3. 按控制方式分类（1）手动配电柜：通过人工操作来实现对电路的控制和切换。

适用于一些简单的电路控制需求，如手动切换电源。

（2）自动配电柜：通过自动控制装置来实现对电路的控制和切换。

它具有自动化程度高、响应速度快的特点。

二、特点高压低压配电柜具有以下几个特点，以保障电能的安全传输和分配。

1. 安全可靠：配电柜内部设置相应的保护装置，如过载保护、断路器、短路保护等，能够及时切断故障电路，避免事故发生。

2. 灵活可调：高压低压配电柜能够根据实际需要调整电路的配置，满足不同负荷的供电需求。

3. 易于维护：配电柜采用模块化设计，设备更换和维护更加方便，提高了系统的可靠性和可用性。

4. 控制精度高：自动配电柜能够根据电能负荷的变化，实现精确的电能调节和控制，提高了电能的利用效率。

5. 节约空间：高压低压配电柜采用紧凑的设计，占用空间小，适用于各种场所，提高了空间利用率。

6. 便于监测：现代高压低压配电柜配备远程监测功能，可以实时监测电能使用情况和设备运行状态，及时发现并解决问题。

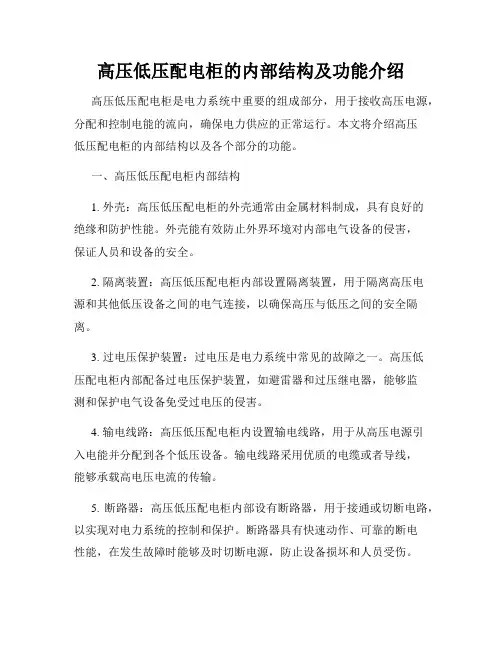

高压低压配电柜的内部结构及功能介绍

高压低压配电柜的内部结构及功能介绍高压低压配电柜是电力系统中重要的组成部分，用于接收高压电源，分配和控制电能的流向，确保电力供应的正常运行。

本文将介绍高压低压配电柜的内部结构以及各个部分的功能。

一、高压低压配电柜内部结构1. 外壳：高压低压配电柜的外壳通常由金属材料制成，具有良好的绝缘和防护性能。

外壳能有效防止外界环境对内部电气设备的侵害，保证人员和设备的安全。

2. 隔离装置：高压低压配电柜内部设置隔离装置，用于隔离高压电源和其他低压设备之间的电气连接，以确保高压与低压之间的安全隔离。

3. 过电压保护装置：过电压是电力系统中常见的故障之一。

高压低压配电柜内部配备过电压保护装置，如避雷器和过压继电器，能够监测和保护电气设备免受过电压的侵害。

4. 输电线路：高压低压配电柜内设置输电线路，用于从高压电源引入电能并分配到各个低压设备。

输电线路采用优质的电缆或者导线，能够承载高电压电流的传输。

5. 断路器：高压低压配电柜内部设有断路器，用于接通或切断电路，以实现对电力系统的控制和保护。

断路器具有快速动作、可靠的断电性能，在发生故障时能够及时切断电源，防止设备损坏和人员受伤。

6. 保护装置：高压低压配电柜内部还配备各种保护装置，如过载保护器、短路保护器等，用于监测电气设备的工作状态，当设备超过额定电流或电压时，能够及时切断电源，以保护设备的安全运行。

7. 控制装置：高压低压配电柜内部还设有控制装置，用于实现对电气设备的控制和操作。

控制装置一般采用自动化控制系统，能够根据电能需求进行精确控制，提高系统的稳定性和运行效率。

二、高压低压配电柜的功能1. 电能分配：高压低压配电柜能够将来自高压电源的电能分配到各个低压设备，确保电力供应的平衡和稳定。

2. 电能控制：高压低压配电柜内部的控制装置能够实现对电气设备的智能控制，根据需求进行精确操作，提高电能的利用效率。

3. 电力保护：高压低压配电柜内部的保护装置能够监测电气设备的工作状态，及时切断电源，以保护设备免受过电流、过电压等故障的损害。

(完整版)高低压配电柜知识简介

低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■ GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列●产品型号及含义GCK G是封闭式开关柜 C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

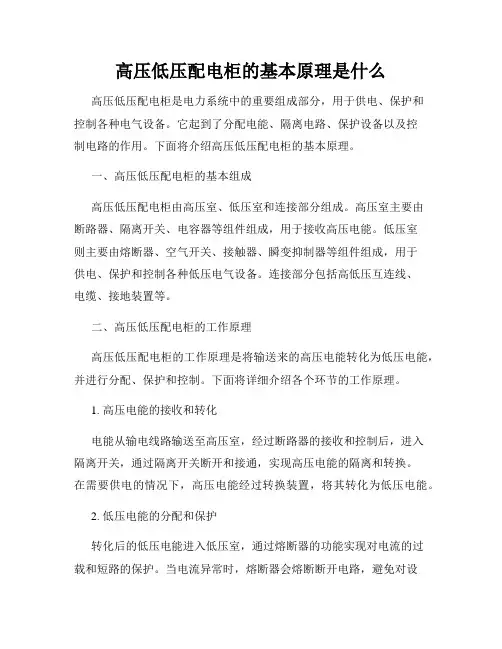

高压低压配电柜的基本原理是什么

高压低压配电柜的基本原理是什么高压低压配电柜是电力系统中的重要组成部分，用于供电、保护和控制各种电气设备。

它起到了分配电能、隔离电路、保护设备以及控制电路的作用。

下面将介绍高压低压配电柜的基本原理。

一、高压低压配电柜的基本组成高压低压配电柜由高压室、低压室和连接部分组成。

高压室主要由断路器、隔离开关、电容器等组件组成，用于接收高压电能。

低压室则主要由熔断器、空气开关、接触器、瞬变抑制器等组件组成，用于供电、保护和控制各种低压电气设备。

连接部分包括高低压互连线、电缆、接地装置等。

二、高压低压配电柜的工作原理高压低压配电柜的工作原理是将输送来的高压电能转化为低压电能，并进行分配、保护和控制。

下面将详细介绍各个环节的工作原理。

1. 高压电能的接收和转化电能从输电线路输送至高压室，经过断路器的接收和控制后，进入隔离开关，通过隔离开关断开和接通，实现高压电能的隔离和转换。

在需要供电的情况下，高压电能经过转换装置，将其转化为低压电能。

2. 低压电能的分配和保护转化后的低压电能进入低压室，通过熔断器的功能实现对电流的过载和短路的保护。

当电流异常时，熔断器会熔断断开电路，避免对设备和人员造成损害。

此外，还可以通过空气开关来进行分配，将电能送入各个需要供电的设备。

3. 控制电路的操作和保护在低压室中，通过接触器和瞬变抑制器等组件实现对电路的控制和保护。

接触器可以实现电路的远程控制，通过接通和断开电路来控制设备的启停操作。

而瞬变抑制器则可以消除电路中产生的过电压和电流峰值，保护设备的正常运行。

三、高压低压配电柜的应用领域高压低压配电柜广泛应用于工业、商业建筑、住宅和公共事业等各个领域。

工业领域主要用于工厂、矿山、建筑工地等，用于供电、保护和控制工业设备。

商业建筑领域主要用于商场、写字楼、酒店等，用于供电、保护和控制照明、空调等设备。

住宅领域主要用于小区、住宅楼等，用于供电、保护和控制家用电器。

公共事业领域主要用于医院、学校、地铁等，用于供电、保护和控制各种设备。

高压低压配电柜的自动化控制系统介绍

高压低压配电柜的自动化控制系统介绍随着现代工业的迅速发展，对能源的需求越来越大。

高压低压配电柜作为电力系统中的重要组成部分，起到电能传输、分配和保护设备的作用。

为了提高配电柜的运行效率和安全性，自动化控制系统应运而生。

I. 介绍高压低压配电柜的自动化控制系统，是一种利用先进的电气技术和控制策略，实现对配电柜运行状态、电能负载、电流电压以及故障诊断的全面监测和智能控制的系统。

它可以远程监视电力系统的运行情况，并及时对故障进行诊断和处理。

II. 系统架构高压低压配电柜的自动化控制系统主要包含以下几个组成部分：1. 监测传感器：安装在配电柜中的传感器可以实时监测电流、电压、温度等参数的变化，并将数据传输给控制系统。

2. 控制器：控制器是系统的核心，负责接收来自传感器的数据，进行数据处理和分析，并根据预设的控制策略，控制电力系统的运行。

3. 人机界面：人机界面通常是一个显示屏，用于显示电力系统的运行状态、警报信息以及其他相关数据。

通过人机界面，操作人员可以对系统进行监控和控制。

4. 通信模块：通信模块用于与其他系统进行数据交换，可以与上层管理系统、远程监控中心等进行数据传输和远程控制。

III. 功能特点高压低压配电柜的自动化控制系统具有以下功能特点：1. 远程监控和控制：通过网络连接，可以实现对电力系统的远程监控和控制，方便操作人员随时随地获取电力系统的状态信息。

2. 故障诊断和报警：系统能够及时发现电力系统中的故障，并通过警报和报警信息提示操作人员进行处理，有效降低因故障造成的损失。

3. 能效管理：自动化控制系统可以实时监测电能消耗情况，提供能效分析报告，帮助企业进行能源管理和节能减排。

4. 数据存储和分析：系统可以将历史数据进行存储和管理，为企业提供后续数据查询和分析，帮助企业进行电力系统的运行优化。

IV. 应用领域高压低压配电柜的自动化控制系统广泛应用于各个领域，特别是对电力系统要求较高的行业，如工厂、石化、交通、医疗等。

高低压开关柜知识总结

开关柜知识总结开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置,是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式)和低压开关柜（固定式和抽屉式）。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分：（1）进线柜：又叫受电柜,是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

（2）出线柜：也叫馈电柜或配电柜，是用来分配电能的设备(从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件。

(3）母线联络柜：也叫母线分断柜，是用来连接两段母线的设备(从母线到母线）,在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

(4）PT柜：电压互感器柜，一般是直接装设到母线上,以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等.(5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的,它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力,所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车.在一般的应用中,都需要设置断路器辅助接点与隔离手车的联锁,防止运行人员的误操作。

（6）电容器柜:也叫补偿柜，是用来作改善电网的功率因数用的,或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行.电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内（根据电容器组的容量大小而定,如：1分钟)，不允许重新合闸，以免产生过电压损坏电容器.作自动控制功能时，也要注意合理分配各组电容器组的投切次数,以免出现一组电容器损坏，而其他组却很少投切的情况。

电力系统中高压低压配电柜的功能和作用详解

电力系统中高压低压配电柜的功能和作用详解电力系统中，高压低压配电柜是一个关键的组成部分，它承担着重要的功能和作用。

本文将详解高压低压配电柜在电力系统中的功能和作用。

一、引言在电力系统中，配电柜是电能从发电厂、变电站传输到用户终端的关键设备，起到分配、保护和控制电能的作用。

高压低压配电柜是配电柜中的一个重要环节，它将高压电能转换为低压电能，供应给不同的负载。

二、高压低压配电柜的功能1. 电能转换功能高压低压配电柜的基本功能之一是实现电能的转换。

它将来自发电厂或变电站的高压电能通过变压器转换为相应的低压电能，以满足不同负载的需求。

这有助于将电能传输到用户终端，使其得到有效利用。

2. 电能分配功能高压低压配电柜用于将低压电能分配到不同的用户和负载上。

通过配电柜内的熔断器、断路器、接触器等装置，可以根据具体需要将电能分配到不同的回路和终端。

这样可以保证供电的灵活性和可靠性，同时提高电能利用的效率。

3. 电能保护功能高压低压配电柜的另一个重要功能是对电能进行保护。

它通过装置和控制系统来监测和保护电路中的电设备和负载，以防止电器设备受到电能过载、短路、漏电等故障的损坏。

保护机制的设置包括过载保护、短路保护、接地故障保护等，这样可以确保电能的安全供应。

4. 电能控制功能高压低压配电柜还具有对电能进行控制的功能。

它通过开关、保护装置和计量装置等来控制电能的流向、分配和使用情况。

通过远程控制技术，配电柜可以实现对电能的远程监控和调节，提高电能的调度和管理效率。

三、高压低压配电柜的作用1. 提供电能供应高压低压配电柜作为电力系统中的重要节点，提供了稳定、可靠的电能供应。

它将发电厂或变电站产生的高压电能转换为低压电能，并将其传输到不同的用户终端。

这样，配电柜确保了电能的顺利供应，满足用户的用电需求。

2. 保证电能质量高压低压配电柜通过控制和保护装置，提供了对电能质量的有效管理。

它可以对电能负载进行平衡和控制，防止因负载过大导致的电能质量下降。

高压低压配电柜的作用及原理

高压低压配电柜的作用及原理高压低压配电柜是电力系统中不可或缺的重要组成部分，其作用是将产生的高压电能转化为低压电能，然后供给各个电力设备及用户。

本文将介绍高压低压配电柜的作用及其原理，以便更好地理解其在电力系统中的重要性。

一、高压低压配电柜的作用1. 转换电能：高压低压配电柜的首要作用是将输送来的高压电能转换为适用于各种设备和用户的低压电能。

通过调节变压器，将高压电流降低到安全且可靠的低压范围，确保电力设备和用户可以正常运行。

2. 保护电气设备：高压低压配电柜通过安装不同类型的保护装置来确保电气设备的安全运行。

例如，通过安装过载保护器、短路保护器和漏电保护器等，可以有效地防止设备因过载、短路或地漏电而受到损坏。

3. 控制与监测：高压低压配电柜还负责电力系统的控制与监测。

通过安装开关、按钮和仪表等控制元件，可以实现对电力设备的远程控制和监测。

这样，管理员可以方便地监测电能消耗和电网运行状况，并进行及时的处理和调整。

二、高压低压配电柜的原理1. 变压器原理：高压低压配电柜中的关键组件是变压器。

变压器采用电磁感应原理，通过一对绕组之间的磁耦合，将高压电能转化为低压电能。

变压器的主要部分包括高压侧绕组、低压侧绕组、磁心和绝缘材料。

高压侧绕组与输电线路相连，通过调整绕组的匝数比，可以实现升压或降压的功能。

2. 保护装置原理：高压低压配电柜中的保护装置如过载保护器、短路保护器和漏电保护器等，均采用不同的原理来实现对电气设备的保护。

- 过载保护器：采用热释放原理，当电流超过设定值时，保护器内的热元件会被加热，使保护器跳闸，切断电路供电，保护电气设备免受过载损坏。

- 短路保护器：采用电磁释放原理，当电流超过额定值时，保护器内的电磁元件会产生磁场，使保护器跳闸，切断电路供电，防止短路电流对电气设备造成伤害。

- 漏电保护器：通过检测电流差异来实现漏电保护。

当电气设备发生漏电时，漏电保护器会立即跳闸，切断电源，避免电流通过人体造成触电事故。

高低压配电柜的组成及各部分功能

高低压配电柜的组成及各部分功能
高低压配电柜的组成及各部分功能
高低压配电柜的组成有:
刀闸它是切断主进电源用的
保险（熔断器） -保护控制柜电源过压或短路等
大型自动断路器（类似于大型空气开关一般是智能的） -也是用于切断主电源回路的可以自动保护的
母排（母线就是一些铜做的铜排。

上面有绝缘层） -用于连接柜内各元件、因为高压控制柜内电流比较大
互感器-一般装在母排上面的用于测线路中的电流的接到电流表上这样就可以直接读取
PE牌-用于设备接地保护的
零排-用于220V设备的接零的
控制抽屉里面是低压控制元件：空开保险指示灯智能表等等。

高低压配电设备概述

高低压配电设备概述引言高低压配电设备是电力系统中非常重要的组成部分，用于将电能从电源传送到终端用户。

它们承担着保护电力系统的功能，确保电流传输安全可靠。

本文将对高低压配电设备的概念、分类、特点以及应用领域进行详细介绍。

一、概念高低压配电设备是指用于将电力从电源输送到终端用户的设备。

它们包括变压器、开关设备、保护设备等。

高低压配电设备的主要任务是确保电能稳定可靠地供应给用户，并提供必要的保护和控制功能。

二、分类1. 高压配电设备高压配电设备主要用于电力系统的输电和变电环节。

它们通常操作在10千伏（kV）到750千伏（kV）的电压范围内。

高压配电设备的主要组成部分包括变电站、断路器、隔离开关等。

高压配电设备的特点是输电距离长、负荷大，需要具备较高的绝缘能力和抗干扰能力。

2. 低压配电设备低压配电设备主要用于输电环节和终端用户之间的配电过程。

它们通常操作在1000伏（V）以下的电压范围内。

低压配电设备的主要组成部分包括配电柜、断路器、接触器等。

低压配电设备的特点是负荷小、输电距离短，需要满足安全可靠性、经济性和灵活性的要求。

三、特点1. 高低压配电设备共同特点•安全性：高低压配电设备在设计和制造过程中要符合相关的安全标准和规范，确保其安全可靠的运行。

•稳定性：高低压配电设备需要具备稳定的电气性能，保证电能的稳定供应和传输。

•绝缘性：高低压配电设备需要具备良好的绝缘性能，以防止能量泄漏和触电事故的发生。

•控制性：高低压配电设备需要能够实现对电能的控制，如开关、调节、保护等功能。

2. 高压配电设备特点•高电压：高压配电设备操作在10千伏到750千伏的电压范围内。

•大负荷：高压配电设备需承受较大的负荷，需要具备较高的负荷能力和稳定性。

•高绝缘要求：高压配电设备需要具备较高的绝缘能力，以防止电气事故的发生。

3. 低压配电设备特点•低电压：低压配电设备操作在1000伏以下的电压范围内。

•小负荷：低压配电设备负荷相对较小，但需要满足用户需求的稳定供电。

高压低压配电柜的基本原理和功能解析

高压低压配电柜的基本原理和功能解析高压低压配电柜是电力系统中的重要设备，它起到了安全可靠地分配和控制电能的作用。

本文将为您详细解析高压低压配电柜的基本原理和功能。

一、高压低压配电柜的基本原理高压低压配电柜是将输电系统中的高压电能分配到各个用电设备中，由此可见，它是电力系统的重要组成部分。

其基本原理主要包括以下几个方面：1. 电能传输：高压低压配电柜主要负责将输电系统中的高压电能传输到低压侧。

在传输过程中，需要通过变压器等设备将高压电能转换为低压电能，以满足各个用电设备的需求。

2. 电能分配：高压低压配电柜将低压电能分配到各个用电设备中。

它通过开关、断路器等控制装置，将电能分到不同的线路和回路中，确保各个用电设备得到稳定可靠的电能供应。

3. 电能控制：高压低压配电柜能够对电能进行精确的控制和调节。

通过各种控制装置和保护装置，可以实现对电能的开关控制、短路保护、过载保护等功能，确保电力系统的正常运行和安全使用。

二、高压低压配电柜的功能解析高压低压配电柜作为电力系统的重要组成部分，具有以下几个主要功能：1. 电能分配功能：高压低压配电柜能够将电能按照需要分配到不同的用电设备中。

通过各种开关和断路器的控制，可以实现电能的分相分路，满足不同用电设备的电能需求。

2. 电能保护功能：高压低压配电柜具有电能保护的作用。

它通过安装相应的保护装置，如过载保护器、短路保护器等，能够及时发现并切断故障电路，保护用电设备和电力系统的安全。

3. 电能控制功能：高压低压配电柜可以实现对电能的精确控制。

通过各种控制装置，如电能计量装置、开关控制装置等，可以实现对电能的开关、调节和计量，为电力系统的管理和运维提供便利。

4. 环境监测功能：高压低压配电柜还具有环境监测的功能。

通过安装温度、湿度等传感器，可以对配电柜周围环境进行监测，及时发现异常情况并采取相应的措施，确保电力系统的安全运行。

5. 故障诊断功能：高压低压配电柜能够对电能传输过程中的故障进行诊断。

高低压开关柜知识总结

开关柜知识总结开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分：（1）进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

（2）出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。

（3）母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

（4）PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

（5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

（6）电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。

高压低压配电柜的分类及其特点介绍

高压低压配电柜的分类及其特点介绍一、引言高压低压配电柜是供电系统中的重要设备之一，用于对电能进行分配和控制。

不同类型的配电柜具有不同的分类和特点。

本文将介绍高压低压配电柜的分类及其特点。

二、分类根据用途和功能，高压低压配电柜可以分为以下几类：1. 低压开关柜低压开关柜主要用于低压电能的分配和控制，它包括接线柜、电动机控制柜、仪表柜等。

该类开关柜可根据不同需求进行组合和安装，灵活性强。

2. 高压开关柜高压开关柜主要用于高压电网的分配和控制，它包括断路器柜、隔离开关柜、电缆分支箱等。

高压开关柜具有较高的断开电流和负荷承受能力，保证了电网的安全和稳定运行。

3. 综合配电柜综合配电柜是低压和高压开关柜的组合，将低压和高压电能分配和控制功能集于一身。

它可以满足各种不同的配电需求，提供一站式解决方案。

三、特点介绍不同类型的高压低压配电柜具有各自独特的特点，下面将逐一介绍：1. 低压开关柜的特点低压开关柜具有结构简单、体积小、操作方便等特点。

它采用模块化设计，易于安装和维护。

低压开关柜的选择范围广泛，能适应不同电能分配和控制的需求。

2. 高压开关柜的特点高压开关柜具有高断口能力、耐电弧、抗短路能力强等特点。

它采用可靠的断路器和隔离开关，能够快速断开电路，防止事故发生。

高压开关柜还具有自动化程度高、故障诊断功能强等特点。

3. 综合配电柜的特点综合配电柜的特点包括低压开关柜和高压开关柜的特点。

它集成了各种功能，能够满足复杂的配电需求。

综合配电柜具有灵活性高、占地面积小、运行成本低等特点。

四、总结高压低压配电柜是电能分配和控制的重要设备，根据用途和功能的不同，可以分为低压开关柜、高压开关柜和综合配电柜。

每种类型的柜子都具有各自独特的特点，满足不同的配电需求。

在实际应用中，应根据具体情况选择合适的配电柜，以确保电网的安全和稳定运行。

（字数：510字）。

高低压开关柜作用

泵站各开关柜作用1、高压计量柜的作用: ①就是对用电的计量，一般这个计量柜由电力部门管理；②母线下降。

一般电缆进线到进线隔离柜后，母线到了柜子上部，到计量柜再从上部到下部，下部到进线（断路器）柜的下进线，最后到上部。

计量柜的主要元件是电流互感器和电压互感器。

2、PT柜：柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装PT、隔离刀、熔断器和避雷器等。

3、其作用：4、①电压测量，提供测量表计的电压回路；5、②可提供操作和控制电源；6、③每段母线的装设；7、④的需要，如母线绝缘、过压、欠压、备自投条件等等。

8、（高压柜屏顶电压小母线的电源就是由PT柜提供的，PT柜内既有测量PT又有计量PT（原先都是要求测量PT和计量PT是分开的，因为规范规定计量用互感器的等级要高于保护用互感器的等级，但现在如没有特殊要求也有不分开的，共用），都上屏顶的电压小母线，为其它出线高压柜提供测量、计量、保护用电源等）。

9、高压进线柜的作用：①主要是分断、闭合电网与用户之间的电路，有功能和指示电器；②用来保护用户供电线路和用电设备，在线路或设备发生大事故，本地保护失效时，它及时把事故设备或线路脱离电网电源。

10、低压进线柜：一般是从变压器下来的第一台柜子，也称为低总柜，用来控制下面所有的用电设备，他的总开关一般都采用框架断路器。

11、电容柜：他的作用，用来补偿用电质量，提高功率因数的。

12、母联柜的作用是将母线分为两段。

使用分段母线供电的用户，往往是双电源入户。

设置母联柜的作用：可以任意改变系统运行方式，可以提高用电可靠性，可以减少停电事故范围，便于检修母线，可以自动切换，总之，有很大作用。

13、联络柜，顾名思义连接柜体与柜体之间的配电柜，他的作用就是为了方便切换常用和备用出线，经常用在两端进线，出线之间加一个联络，满足三合二。

14、进线柜：是负责把电源连接至一段母线上，并提供过流、过压等保护。

联络柜：负责把两段母线连接或断开的配电柜。

高压低压配电柜的原理和功能是什么

高压低压配电柜的原理和功能是什么高压低压配电柜是电力系统中重要的电气设备之一，主要用于电能的输送和分配。

它的原理和功能是为了确保电能的安全、稳定和高效传输，以满足工业、商业和居民用电的需求。

一、高压低压配电柜的原理高压低压配电柜内部设有高压部分和低压部分，两者通过相应的连接器连接，并通过绝缘体隔离。

高压部分主要负责接收来自变电站的高压电能，并将其分配到低压电网中，供各个电气设备使用。

低压部分则负责将高压电能降压并分配到不同的电路和设备上。

1. 高压部分的原理高压部分由高压断路器、隔离开关、电源变压器等设备组成。

高压电能经过变压器将电压变高，并通过高压断路器控制开关功能，隔离开关用于切断和连接高压电力源。

高压部分的主要原理是实现高压电能的安全传输和分配。

2. 低压部分的原理低压部分由低压断路器、配电开关等设备组成。

低压电能经过电源变压器将电压降低，再通过低压断路器进行控制开关和过载保护。

配电开关则负责将低压电能分配到不同的回路和设备上。

低压部分的主要原理是实现低压电能的稳定分配和保护。

二、高压低压配电柜的功能1. 电能接收和分配高压低压配电柜的主要功能之一是接收来自变电站的高压电能，并将其分配到低压电网中。

通过配电柜的组织和调度，电能可以被稳定、高效地传送到不同的回路和设备上，满足各种用电需求。

配电柜可以根据实际需求进行灵活的组合和配置，以适应不同电力负荷的变化。

2. 过载保护和安全控制高压低压配电柜内部设有各种保护装置，如断路器、熔断器和接地保护等，用于监测和控制电路的电流和电压。

一旦电路出现过载或短路等故障情况，保护装置会迅速切断电源，以保护设备和人员的安全。

同时，配电柜还可以实现对设备的远程监测和控制，提高对电力系统的安全性和可靠性。

3. 运行管理和数据采集高压低压配电柜可以实时监测和采集电能的使用情况，如电流、电压、功率因数等参数。

这些数据可以用于对电能消耗和使用情况进行分析和评估，从而实现对电力系统的运行管理和优化。

高压低压配电柜的应用场景与注意事项

高压低压配电柜的应用场景与注意事项高压低压配电柜作为电力系统中的重要设备，承担着将电能从高压输送到低压，再供应给各个用电设备的重要功能。

它在工业、商业以及公共领域的各类建筑和设施中都有广泛的应用。

本文将探讨高压低压配电柜的应用场景和注意事项。

一、高压低压配电柜的应用场景1. 工业领域工业生产过程中，大量的设备和机械需要电能供应，而这些设备往往需要不同电压等级的电能。

高压低压配电柜可以将高压电能转换为低压电能，满足各个工艺设备的使用需求。

例如，钢铁工业中的高炉、转炉、轧机等设备都需要低压电能供应。

2. 商业领域商业建筑中的照明、空调、电梯等设备需要稳定的低压电能供应。

高压低压配电柜可以将高压输电线路提供的电能转换为商业建筑中所需的低压电能，并根据需要调整电能的分配。

例如，购物中心、酒店、写字楼等都是高压低压配电柜的应用场景。

3. 公共领域公共领域的电力需求也很大。

例如，医院中的手术室、病房、设备房都需要稳定的低压电能供应，以确保医疗设备的正常运行。

学校、图书馆等场所也需要高压低压配电柜来满足电能需求。

二、高压低压配电柜的注意事项1. 安装位置选择高压低压配电柜的安装位置应选择在干燥通风、无腐蚀性气体和易燃易爆物品的场所，以确保设备的正常运行和安全。

同时，也需要离开易燃易爆场所、蒸汽管道和热源等区域，以防止设备受到损坏或危险。

2. 设备防护与维护为了确保高压低压配电柜的稳定运行和安全使用，应定期进行设备的维护和检修。

对于配电柜内部的开关、接触器等关键元件，需要定期检查其工作状态和接触情况，及时更换损坏或老化的部件。

3. 人员安全措施在操作或维修高压低压配电柜时，操作人员必须穿戴符合要求的个人防护装备，如绝缘手套、绝缘靴、护目镜等，以防电击和其他意外伤害。

此外，必须保证操作人员具备相关的电力知识和操作技能，以确保操作的安全性和准确性。

4. 防雷接地措施由于高压低压配电柜直接连接到输电线路，容易遭受雷击。

高压低压配电柜的作用和原理

高压低压配电柜的作用和原理高压低压配电柜是电力系统中必不可少的设备，它在电能分配和控制中起着重要的作用。

本文将详细介绍高压低压配电柜的作用和原理。

一、高压低压配电柜的作用1. 电能分配：高压低压配电柜将电力系统中的高压电能转变为低压电能，并实现电能的合理分配。

通过配电柜，可以将来自发电厂的高压电能送至各个用户，并根据需求进行细分分配，实现从高压到低压的能量传递。

2. 电能控制：高压低压配电柜通过开关、保护器等电气元件，实现对电能的精确控制。

它可以根据用户的需求，对电路进行开关控制，实现对特定电路的通断操作。

同时，配电柜还能监测电能的参数，如电压、电流、功率因数等，通过保护装置进行故障检测和处理，确保电力系统的运行安全。

3. 电能保护：高压低压配电柜具备诸多保护功能，如过载保护、短路保护、接地故障保护等。

当电力系统出现故障时，配电柜能够准确地判断故障区域，并采取相应的保护措施，包括切断故障电路、断电保护、过流保护等。

这些保护功能能够及时消除故障，避免电力系统的进一步损坏，确保设备和人员的安全。

二、高压低压配电柜的原理高压低压配电柜的工作原理涉及多个方面的知识，包括电力变压器、开关设备、保护装置等。

1. 电力变压器：高压低压配电柜内的电力变压器负责高压电能到低压电能的变换。

通过变压器的升压和降压作用，将电力系统的高压电能转换为适用于用户需求的低压电能，以满足不同电器设备的工作要求。

2. 开关设备：高压低压配电柜内的开关设备用于实现电能的控制和分配。

开关设备包括断路器、隔离开关、负荷开关等，它们能够对电路进行开关操作，根据用户需求实现电能的通断控制，确保电能的正常分配和供应。

3. 保护装置：高压低压配电柜内的保护装置负责对电能进行监测和保护。

保护装置能够检测电压、电流等参数，并实时监测电力系统的运行状态。

当电力系统出现异常，如过载、短路等故障，保护装置会发出信号，触发相应的保护动作，保护电力设备和人员的安全。

高压低压配电柜的作用是什么

高压低压配电柜的作用是什么在现代社会中，电力是人们生活和工作中不可或缺的重要资源。

然而，电力的分配和传输需要经过复杂的过程，而高压低压配电柜则扮演着关键的角色。

本文将探讨高压低压配电柜的作用及其在电力系统中的重要性。

一、高压低压配电柜的定义和组成高压低压配电柜是用于电力系统中的电能转换、控制和分配的设备。

它由高压室、低压室、控制室和操作间四个主要部分组成。

高压室主要用于接收和分发来自电力系统的高压电能，低压室则负责将高压电能转换为低压电能并供给给终端用户使用。

二、高压低压配电柜的作用1. 电能转换：高压低压配电柜起到了将高压电能转换成低压电能的关键作用。

由于电力传输和分配的需要，从发电厂到终端用户之间有许多不同电压的环节，而高压低压配电柜能够将高压电能有效地转换成适用于终端用户的低压电能。

2. 电能分配：高压低压配电柜在电力系统中起到了电能分配的作用。

通过配电柜，电能可以按照用户的需求进行分配，从而实现灵活的电力供应。

3. 电能控制：高压低压配电柜在电力系统中具有重要的电能控制功能。

通过配电柜，电力系统的运行状态可以得到监控和控制，从而确保电力系统的正常运行和安全。

4. 电能保护：高压低压配电柜还起到了电能保护的作用。

它可以通过各种保护装置，如过载保护、短路保护等，保护电力系统免受外部因素的影响。

5. 电能监测：高压低压配电柜能够对电力系统中的电能进行监测。

通过各种测量仪表和传感器，配电柜可以实时监测电能的负荷情况、电流、电压等参数，从而提供有效的信息，辅助系统运行和维护。

三、高压低压配电柜的重要性高压低压配电柜作为电力系统中的重要组成部分，发挥着至关重要的作用。

它不仅能够将高压电能转换为低压电能，并按照用户需求进行分配，还能够对电力系统进行控制、保护和监测。

高压低压配电柜的正常运行和可靠性直接关系到电力系统的安全和稳定。

一旦出现故障，可能会导致电力中断、设备损坏甚至事故发生。

因此，对高压低压配电柜的维护和管理显得非常重要。
