单相表接线原理图

合集下载

兆欧表、电能表工作原理及接线

兆欧表手摇式兆欧表的原理电路如图1所示。

图中G为手摇发电机，发电机组件由摇柄、防逆转系统、传动齿轮、离心式摩擦调速系统、发电机等组成；电路系统由倍压整流电路及测量装置磁电式双动圈流比计组成，仪表的指针固定在双动圈上。

仪表的三个接线柱分别是：线路端L、接地端E、屏蔽端G。

其工作原理如下：图1 手摇式兆欧表原理电路图顺时针摇动兆欧表手柄时，手柄使棘轮、齿轮、离心摩擦调速等机构转动，并带动发电机转子以5倍于手柄的转速旋转，定子线圈输出交流电压。

棘轮系统是防止转子逆转，离心摩擦调速系统防止转子超速。

手柄以额定转速转动时，定子线圈将输出的交流电压，经二极管V1、V2，电容C1、C2倍压整流后，在A、B两端输出直流高压。

测量时被测电阻Rx接于兆欧表的“线路端L”与“接地端E”之间。

电流线圈L1、电阻R C和被测电阻R X相串联，电压线圈L2和电阻R V相串联，然后再并联接至A、B两端。

设线圈L1电阻为r1，线圈L2电阻为r2，当摇动手摇发电机时，兆欧表将输出直流高电压U，则两个线圈通过的电流分别为：两式相除得：式中的r1、r2、R C、R V均为定值，仅R X为变量，所以改变R X会引起比值I1／I2的变化。

由于线圈L1与线圈L2绕向相反，流入电流I1和I2在永久磁场作用下，在两个线圈上分别产生两个方向相反的转矩T1和T2,由于气隙磁场不均匀，因此T1和T2既与对应的电流成正比又与其线圈所处的角度有关。

当T1≠T2时指针发生偏转，直到T1=T2时，指针停止。

指针偏转的角度只决定于I1和I2的比值，此时指针所指的刻度是被测设备的绝缘电阻值。

当E端与L端短接时，I1为最大，指针顺时针方向偏转到最大位置，即“0”位置；当E、L端未接被测电阻时，R X趋于无穷大，I1=0，指针逆时针方向转到“∞”位置。

电能表1、单相电表工作原理：单相有功电度表（简称：单相电度表）由接线端子、电流线圈、电压线圈、计量转盘、计数器构成。

电能表的工作原理及接线

单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线——图文JW原创一、机械式电度表的型号及其含义。

电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号。

如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。

1、类别代号: D--电度表2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。

表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。

3、设计序号用阿拉伯数字表示。

每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。

综合上面几点：DD--表示单相电度表：如DD971型 DD862型DS--表示三相三线有功电度表：如DS862，DS97l型DT--表示三相四线有功电度表：如DT862、DT971型DX--表示无功电度表：如DX97l、DX864型DDS--表示单相电子式电度表：如DDS97l型，DDS156型电子式单相电能表DTS--表示三相四线电子式有功电度表：如DTS97l型DDSY--表示单相电子式预付费电度表：如DDSY97l型DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型DSSD--表示三相三线多功能电度表：如DSSD97l型4、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。

如 5(20)A 即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如 3x5(20)A。

5、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压表示，如3x380V。

对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。

对于单相电度表则以电压线路接线端上的电压表示，如220V。

电工常见电气控制实物接线图原理图

启动 Y1 动作延时断电
启动 Y1 运行延时靳电延时启动 Y2 运行延时全断•电
急停
启动
KT
石英电热板
双温控表控制上.下限制冷温度运行
五、电能表
达到设置温度开始计时
rTiHSg
— 电热菅
［血-…亠-
—
三相四线电度表互感器接线
P1
一
负载
进
一
一电
源从
电源线从互感器 P1 进的接线方式
零
--------
S1
9»£ll
拆除电压锁片的接线
负载
S1
包源线从互感器 P2 进的接线方式
:弓个单相电度表互感器接线
电源线从 P1 穿过（顺穿）搀线 09
3 个单相电度表互感器接线电
源线从 p ［面进
负
载
J3% 3 个单相电度表互感器接线
负
载
穿过
电源线
从
P1
!
s
零线铜排
互感器二次线端接电流表不分彼此
有功电表.无功电表接线
无功电表
■wr =女
线电度表互感器接线
•电工们，看看吧！！！最常见电路，你看懂几个？？都会了还怕啥?
S 一、日光灯类
双联开关的 2 种双控电路
09 * 8
RBV-606
桥式全波整流滤波电路
•■
DH48S-2Z
•>
延时断电
延时通昕不靳循环且达到设 51 循环数昕电
SR
wire ・3 込「
DH48J
DH48S-S JTX-2C
电源线从互感器 P1 进的接线方式
S1 S2
不拆电压锁片的接线

电度表电路结构原理.资料讲解

c元件
b元件
Ub
Uc
UA
UB
UC
三相三线（二元件）有功电度表电路接线原理图
原理图
向量图
ФÚcb
ФÍa
Úab
Úa Ía
φ
ФÚａb
Íc φ
ФÍc
Ia
Iao
Ic
Ico
Úc
Ua
Ub
Uc
Úb
功率表达式：
P＝Úab×Ía+ Úcb×Íc＝ UabIaCos（30o+φ）+UcbIcCos（30o-φ）
＝√3UICosφ(注：Cos （30o-φ）＞ Cos （30o+φ）因此习惯上称C相元件为快相，并非是Íc＞ Ía，只是C相元件的转动力矩，比A相转动力矩大而已。)
追补
5829
58
19795（抄见数1294.44） 3.41
0.28
追补
7371
0
16925（抄见数1506）
2.3
0.4
追补
12640
0
10800（抄见数1641）
0.85
0.76
追补
13120
22
9600（抄见数1761）
0.73
0.81
追补
6362
13
7030（抄见数1848.87） 1.11
电度表电路结构原理.
单相有功电度表电路接线原理图
原理图
向量图
电压线圈
电流成图
ÚA ФÍa φ Ía
电流
负荷
ÚC
ФÚａ ÚB
单相有功功率表达式：P＝UISin（90o -φ）＝UICos φ
三相四线(三元件)有功电度表电路接线原理图

单相电表的基本结构和工作原理讲解

计量电能的仪表叫做电表（又称电度表、电能表）。

电表是测量某一段时间内所消耗的电能，它是累计仪表。

用电动系直流电表测量直流电能，用感应系交流电表测量交流电能。

用在交流电流中的电表，可分为两大类：单相电表盒三相电表。

那么在本文里我们先来了解下电表的结构和电表的工作原理。

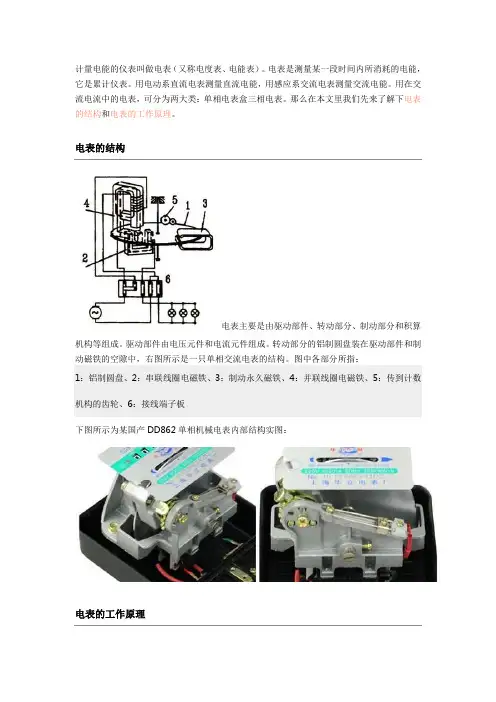

电表的结构电表主要是由驱动部件、转动部分、制动部分和积算机构等组成。

驱动部件由电压元件和电流元件组成。

转动部分的铝制圆盘装在驱动部件和制动磁铁的空隙中，右图所示是一只单相交流电表的结构。

图中各部分所指：1：铝制圆盘、2：串联线圈电磁铁、3：制动永久磁铁、4：并联线圈电磁铁、5：传到计数机构的齿轮、6：接线端子板下图所示为某国产DD862单相机械电表内部结构实图：电表的工作原理工作原理是：当电表接入被测电路后，被测电路电压加在电压线圈上，被测电路电流通过电流线圈后，产生两个交变磁通穿过铝盘，这两个磁通在时间上相同，分别在铝盘上产生涡流。

由于磁通与涡流的相互作用而产生转动力矩，使铝盘转动。

制动磁铁的磁通，也穿过铝盘，当铝盘转动时，切割此磁通，在铝盘上感应出电流，这电流和制动磁铁的磁通相互作用而产生一个与铝盘旋转方向相反的制动力矩，使铝盘的转速达到均匀。

由于磁通与电路中的电压和电流成比例，因而铝盘转动与电路中所消耗的电能成比例，也就是说，负载功率越大，铝盘转得越快。

铝盘的转动经过蜗杆传动计数器，计数器就自动累计线路中实际所消耗的电能。

单相电表用于测量单相线路的电能。

如测量三相四线制线路的电能，必须采用三元件三相电度表；测量三相三线制线路的电能，通常采用二元件三相电度表。

无论是单相或三相电度表，它们的工作原理相同，只在电表的结构上有单元件和数个元件的区别。

计量知识

28. 交流有功电能表和交流无功电能表的接线方式。

答：电能表接线的基本原则是：电流元件串接在火线中，电压元件并接在电源侧，电流元件电流与电压元件电流必须从同名端引入。

具体地对交流有功电能表而言：1）单相表（DD ）：单相有功电能表原理接线图、相量图和实际接线图如下图所示单相有功表实际接线时，四个端口：1、2接火，3、4接零，1进2出，3进4出。

2）三相三线有功电能表（DS ）原理接线图和实际接线图如下图所示三相三线有功表实际接线时，1、2接A 相，3、4接B 相，5、6接C 相，单数进双数出。

3）三相四线有功电能表（DT ）原理接线图和实际接线图如下图所示三相四线有功表实际接线时：1、2接A 相，3、4接B 相，5、6接C 相，7、8接零线，单数进双数出。

对交流无功电能表（DX）而言：1）由于正弦型无功电能表自身消耗功率大，工作特性较差，制造成本较高，准确度难以提高，所以目前较少采用。

2）跨相90°型无功电能表跨相90°型无功电能表原理接线图和相量图如下：注意：按跨相90°原理制成的三元件三相无功电能表，只在完全对称或简单不对称的三相四线电路和三相三线电路中才能实现正确计量，否则要产生原理性线路附加误差。

3）两元件60°型无功电能表两元件60°型无功电能表原理接线图和相量图如下：注意：两元件60°型无功电能表不能用于测量三相四线电路中的无功电能，否则，要产生线路附加误差。

由于这种电能表一般只用于完全对称，或简单不对称的三相三线电路中测量无功电能，因此，把两元件60°型无功电能表称为三相三线无功电能表。

4）三元件60°型无功电能表三元件60°型无功电能表原理接线图和相量图如下注意：只要三相电压对称，不论负载是否对称，三元件60°型无功电能表能够正确计量三相四线电路的无功电能。

强调：以上单相表、三相有功表和无功表的接线分析均不经互感器接入的，若须经互感器接入时，应注意互感器的减极性问题。

单相电动机主副绕组接线示意图

单相电动机主副绕组接线示意图
电相电机原理，当单相正弦电流通过定子绕组时，电机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。

这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电机无法旋转。

当我们用外力使电动机向某一方向旋转时（如顺时针方向旋转），这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。

这样平衡就打破了，转子所产生的总的电磁转矩将不再是零，转子将顺着推动方向旋转起来
电容分相电动机接线图及向量图
要使单相电机能自动旋转起来，我们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相原理。

这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，原理图在这个旋转磁场作用下，转子就能自动起动，起动后，待转速升到一定时，借助于一个安装在转子上的离心开关或其他自动控制装置将起动绕组断开，正常工作时只有主绕组工作。

因此，起动绕组可以做成短时工作方式。

但有很多时候，起动绕组并不断开，我们称这种电机。

单相电机正反转原理及接线图

单相电机的正反转原理及接线图
单相电机有两个绕组：主绕组又称工作绕组或运行绕组；副绕组又称启动绕组。

有的小负载单相电机这两个绕组完全一样，互相可以交换。

但多数单相电机为了增大启动力矩，副绕组线圈细、匝数多、阻值大。

副绕组与主绕组之间有一启动电容。

只要交换两个绕组中的一个绕组的首尾接线就可实现单相电机的反转,交换电源L/N是无效的。

当两绕组完全一样,电机可能是三端子接线。

1,3为两绕组的公共接线端，接交流电源的L，2/4端子之间联有启动电容，。

如果交流电源的N端接端子2为正转，则N改接端子4为反转；如果是四端子,见图4接线。

图3：三端子单相电机[两绕组相同]
图4：四端子单相电机[两绕组相同]
当单相电机的主/副绕组不一样时，不能采用上面交换主/副绕组的做法，否则会烧坏电机。

一般应有四个端子:1/2为主绕组，3/4为副绕组，见图5:
图5四端子单相电机[两绕组相同]
如果要反向转动，正确的做法是交换一个绕组的首尾接线。

主副绕组的区分很简单，根据阻值就可判断出。

(用万用表分别量三个头之间的电阻，电阻阻值最大的是主绕组与付绕组串联的结果，由此可以判断另外一个头就是公共端了。

确定了公共端之后就容易判断主绕组和付绕组了。

与公共端电阻阻值小的是主绕组，与公共端电阻阻值大的是副绕组。

)。

第六章电能计量装置接线方式

火线如此零线不。
接线压实不可虚，否则过热外壳糊。一号端旁小连片，保持原状莫拆除。
电能计量
电能计量
电能计量
现象分析1：单相电能表按下图接线，当用户
用电时电能表将如何计量？此时负载相量图如何？请对图加以修正。很明显：电流线圈正确接线原则：极性接反
1）电流元件串接于火线中 2）电压元件并接于电源侧
Z
ⅠAUAN
此时电能表正转
～
N
电能计量
单相电能表相量图
电能表所测有功功率：
P = U I cos φ
电能表(感应式)的驱动力矩：
MQ = K ΦI ΦU sinψ
电能计量
单相电能表实际接线图
电能计量
单相表直接接线方法 ——口诀
单相电表四端口， 1、2、3、4左到右 1、2接火3、4零，单数为进双数出。进出颠倒表反转，
M Q K (U P I A sin A U P I B sin B U P I C sin C ) KQ
电能计量
无功表接线总结：
60°型无功电能表（有功表在电压线圈串接一电阻）
——以二元件使用较广
——二元件60型无功表（ IaUbc、IcUac），只适用于三相三线电路无功电能测量
电能计量
三相四线有功表原理接线
P U A I AN cos a U B I BN cos b U C I CN cos c
电流元件串接在火线中电压元件并接在电源侧
A B
ⅠAUAN
i 及 iU 都从同名端 “• ” 输入
ⅠBUBN ⅠCUCN
C N
电能计量
三相四线有功表电路原理接线

单相有功电度表的接线方法图解

单相有功电度表的接线方法图解
画出接线原理图直入式有功电度表接线
单相有功电度表分为直入式电度表(全部负荷电流过电度表的电流线圈)和经互感器接线的电度表两类。

直入式电度表又可分为跳入式和顺入式两种。

电度表的安装位置及安装环境应符合规程要求。

其接线要求分别为：(1) 电度表的额定电压应与电源电压全都；其额定电流应等于或略大于负荷电流；（单相用电1KW≈4.5A）(2) 应使用独股绝缘铜导线，其截面应满意负荷电流的需要，但不应小于2.5mm2。

(有增容可能时，其截面可适当再大些)；(3) 相线、零线不行接错，零线必需进表，零火不得反接，电源的相线要接电流线圈(否则会造成漏电且担心全)；
4) 表外线不得有接头，电压联片必需连接坚固；(5) 开关熔断器接负荷侧。

相跳入式电能表
单相顺入式电能表经互感器接线的有功电度表接线要求
(1)电流互感器要用LQG型的，其精度不应低于0.5级。

电流互感器的一次额定电流应等于或略大于负荷电流为便利接线尽可能选线圈式；
(2)电流互感器的极性要用对，K2要接地(或接零)；(3)电度表额定电压应与电源电压全都，其额定电流应为5A；(4)二次线要使用绝缘铜导线，中间不得有接头。

其截面为：电压回路应不小于1.5mm；电流回
路应不小于2.5mm；（一次线按一次电流选）(5)电流互感器应接在相线上，相线、零线不行接错，零线必需进表；(6) 开关熔断器接负荷侧。

电度表的原理和接线方法

对于三相三线电度表以相数乘以线电压表达，如 3×380V 对于三相四线电度表以相数乘以相电压或线电压表达，如3×220V/380V 对于单相电度表则以电压线路接线端上旳电压表达，如220V
二、机械式三相四线电度表旳读法
1. 假如您旳三相四线电度表是最右边没有红色读数框旳，那黑色读数框旳都是整数，只是在最右边（即个位数）旳“计数轮”旳右边带有刻度，而这个刻度就是小数点后旳读数，假如是带有红色读数框旳，那红色读数框所显示旳就是小数。
3. 互感器假如不只绕一匝，那么，实际用电量=互感器倍率/互感器匝数×实际读数。匝数，指互感器内圈导线条数，不指外圈。如下图。
三、一度电是多少
有关一度电旳问题，举例阐明，在用电器旳额定电压下，一种1000瓦旳用电器在使用上一种小时就消耗1度电。例如1度电是1元钱，那么说，一种1000瓦旳用电器使用上一种小时就花掉1元钱。例如，一只电饭煲，它旳铭牌上标 1000W220V，那么这只电饭煲在家用上一种小时就花掉1元钱。
3、经互感器接入法在用单相电度测量大电流旳用电量时，应使用电流互感进行电流变换，电流互感器接电度表旳电流线圈，接法有两种。 (1)单相电度内5和1端未断开时旳接法。因为表内短接片没有断开，所以互感器旳K2端子禁止接地，如图
(2)单相电度内5和1端短接片已断开时旳接法。因为表内短接片已断开，所以互感器旳K2端子应该接地，同步电压线圈应该接于电源两端。如图
2. 假如您旳表输出是不带电流互感器旳，那表上显示旳读数就是您实际用电旳计量读数，假如是计量带有互感器旳，那要看互感器旳规格了，例如用旳是100/5旳互感器，那它旳倍率为20（即100除以5），假如是200/5旳即倍率为40，假如是 500/5旳那倍率就是100，以此类推，把表上显示旳读数，再乘以这个倍率，就是您实际使用旳用电量，单位为KWh（千瓦时：度）。即：实际用电量=实际读数×倍率

单相电度表接线及工作原理

单相电度表接线方式及工作原理
机械式电度表下部从左到右有四个接线孔用于接进线、出线，从左到右依次编号为1、2、3、4，其中1、3为进线，2、4为出线;1接相线，3接零线。

其接线图如1-18所示。

在内部，1、3孔接电压线圈，因为220V的电压是直接加在线圈两端的，所以该线圈的
漆包线细而长;1、2孔串接一个电流线圈，用电电流会全部经过这个线圈，所以导线较粗.圈数很少，一般就绕几圈。

电压线圈与电流线圈均绕在一个硅钢片叠成的铁心上，铝质表盘就从这个铁心之间通过，表盘与磁路方向垂直。

由上面的介绍知道，电压线圈是一直通电的，而电流线圈决定用户是否用电，不用电的话就没有电流，用电时就有电流。

当用电时，电压线圈与电流线圈产生的两个电磁场在铝质表盘上相互作用，会产生推动铝质表盘从左向右的正向转动，从而带动齿轮机构并最终带动机械数字码盘实现用电计量，线圈的圈数、硅钢片的导磁性、绕线方式、铝盘厚度、间隙、齿轮组等，经设计并校正后，确保铝盘转速正比于用电功率。

另外，紧贴铝质表盘表面还会附加一个永久磁体，这个磁体是一种磁性很强的磁钢，它主要有两个作用，一方面是平衡铝盘转速，确保转速与功率成正比，其次是确保当用户关闭用电器后铝盘迅速停止转动，潜动小。

铝质表盘在永久磁体形成的强磁场间转动，会产生涡流，该涡流又受到强磁场力作用，而作用力将产生阻碍铝盘转动的反向力矩。

在用电
时，这个反向力矩会与电压线圈、电流线圈产生的驱动力矩平衡，保证匀速转动;停止用电时因为没有了驱动力矩，铝盘将迅速停下来。
