单列向心推力轴承成对双联角接触球轴承的结构及特性
轴承的功能和种类
轴承的功能和种类 轴承 （一）轴承的功能和种类： 轴承的功能是支承轴及轴上转动的零件使其保持一定的旋转精度、承受负荷，同时也用来减少相对回转零件间引起的摩擦与磨损。
按照轴承工作的性质可分为滑动轴承和滚动轴承。
滚动轴承是各类机械中普遍使用的支承部件；滑动轴承大部分使用在高速、重载、有较大的冲击载荷或对轴的旋转精度要求特别高的机械设备上，特别是需要采用剖分式结构的场合。
（1）滚动轴承： ①单列向心球轴承（径向轴承、深沟球轴承）特点：主要承受径向载荷，要求轴的刚度大适用场合：变速箱和主轴上 型号表示：例6305 型 ②双列向心球轴承（调心球轴承） 特点：主要承受径向载荷，双排钢球，外圈滚道为内球面形，具有自动调心性能，可以自动补偿由于挠曲和壳体变形产生的同轴度误差 适用场合：支承座孔不能保证严格同轴度的部件中。
型号表示：例1207 型、3303 型（进口） ③调心滚子轴承（向心短圆柱滚子轴承） 特点：主要承受径向载荷，同时也能承受一个方向的轴向载荷，有较高的径向载荷承受能力。
适用场合：重载或振动载荷下工作。
型号表示：例2000 型 ④圆柱滚子轴承 特点：轴承内外圈可分开，属于可分离型轴承，内圈可作自由轴向移动适用场合：此轴承用于承受径向载 型号表示：N000 例Nj202E（进口型号、内圈有挡边）NU206EC（内圈无挡边） ⑤向心推力球轴承（角接触球轴承） 特点：可以同时受径向载荷和轴向载荷，也可以承受纯轴向载荷，极限转速较高，该类轴承承受轴向载荷的能力由接触角决定，α越大，承受轴向载荷的能力也越大（α=15°α=25°α=40°） 适用场合：角接触球轴承因只能承受单方向的轴向力，故这类轴承都应成对使用，如机床主轴 安装方法：(i)方法一：两端轴承外圈窄边相对，称为正安装（俗称面对面）， 装配时迸轴承外圈，调小间隙，磨窄轴承外圈。
(ii)方法二：两端轴承外圈宽边相对，称为反安装（俗称背对背），可提高支承的刚性，改善轴的受力。
双列角接触球轴承

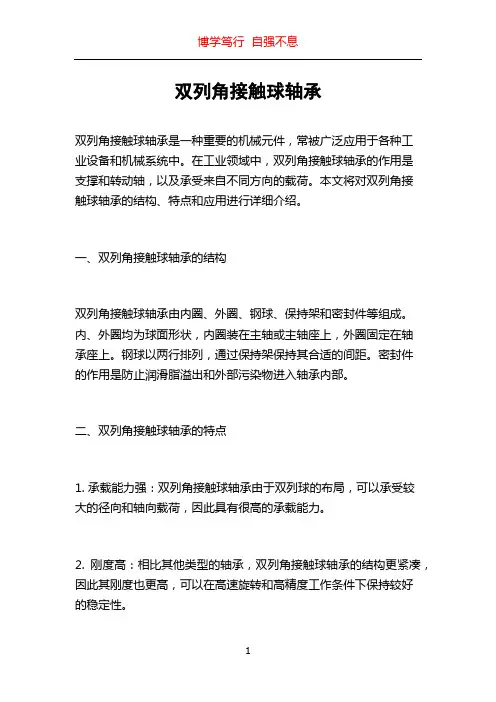

双列角接触球轴承双列角接触球轴承是一种重要的机械元件，常被广泛应用于各种工业设备和机械系统中。
在工业领域中，双列角接触球轴承的作用是支撑和转动轴，以及承受来自不同方向的载荷。
本文将对双列角接触球轴承的结构、特点和应用进行详细介绍。
一、双列角接触球轴承的结构双列角接触球轴承由内圈、外圈、钢球、保持架和密封件等组成。
内、外圈均为球面形状，内圈装在主轴或主轴座上，外圈固定在轴承座上。
钢球以两行排列，通过保持架保持其合适的间距。
密封件的作用是防止润滑脂溢出和外部污染物进入轴承内部。
二、双列角接触球轴承的特点1. 承载能力强：双列角接触球轴承由于双列球的布局，可以承受较大的径向和轴向载荷，因此具有很高的承载能力。
2. 刚度高：相比其他类型的轴承，双列角接触球轴承的结构更紧凑，因此其刚度也更高，可以在高速旋转和高精度工作条件下保持较好的稳定性。
3. 自调平衡：双列角接触球轴承的设计使其能够自动调整轴承和轴的偏斜，保持正常转动，减少摩擦和能量损失。
4. 适用范围广：双列角接触球轴承适用于多种场合，特别是需要同时承受径向和轴向负荷的机械系统，如机床主轴、冶金设备、挖掘机、高速胶印机等。
三、双列角接触球轴承的应用1. 机床主轴：机床主轴作为机械加工设备的核心部件，对轴承的要求非常高。
双列角接触球轴承由于其高刚度和承载能力强的特点，成为机床主轴的重要选择。
2. 冶金设备：冶金设备在高温、高压和高速工作环境下运转，对轴承的要求也非常严格。
双列角接触球轴承的稳定性和承载能力使得其在冶金设备中得到广泛应用。
3. 挖掘机：挖掘机是一种重型机械设备，需要承受较大的载荷和冲击力。
双列角接触球轴承的高承载能力和强大的耐磨性使得其成为挖掘机的理想选配。
4. 高速胶印机：高速胶印机要求工作平稳、高精度，对轴承的要求也很高。
双列角接触球轴承的高刚度和自调平衡特性使其在高速胶印机中得到广泛应用。
总的来说，双列角接触球轴承是一种非常重要的机械元件，具有承载能力强、刚度高、适用范围广等特点。
轴承的特点有哪些分类
轴承的特点有哪些分类轴承的特点有哪些分类轴承是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。
下面是店铺给大家整理的轴承的特点，希望能帮到大家!轴承的特点1、特点：滑动轴承为滑动摩擦，其接触面大、结构简单、体积小、承载能力强、抗振性好、但摩擦系数大、易发热、需要充分的润滑，适宜低速重载。
滚动轴承为滚动摩擦，与滑动轴承相比，其接触面小(球轴承为点接触、滚子轴承为线接触)、摩擦系数小、发热少;磨损少、精度保持性好;适宜较高的转速下运转。
但承载能力稍差、抗振性较差。
2、轴承(Bearing)是当代机械设备中一种重要零部件。
它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。
按运动元件摩擦性质的不同，轴承可分为滚动轴承和滑动轴承两大类。
其中滚动轴承已经标准化、系列化，但与滑动轴承相比它的径向尺寸、振动和噪声较大，价格也较高。
轴承的挑选辨别设备轴承的质量，我们通常从以下几个方面进行：1，外包装是否明晰一般情况下，正规厂家生产的品牌都有自己专门的设计人员对外包装进行设计，并且安排生产条件过关的工厂进行制作生产，因此，产品的包装无论从线条到色块都应该是非常清晰，毫不含糊。
2，钢印字是否清晰每一个轴承产品都会在轴承产品体上印有其品牌字样、标号等。
虽然字体非常小，但是正规厂家生产的产品都采用了钢印技术印字，而且在未经过热处理之前就进行压字，因此其字体虽然小，但是凹得深，非常清晰。
而通常情况下，仿冒产品的字体非但模糊，由于印字技术粗糙，字体浮于表面，有些甚至轻易地就可以用手抹去或者手工痕迹严重。
3，是否有杂响左手握住轴承体内套，右手小幅度的往复拨动外套使其旋转，听轴承运转过程中是否有杂响。
由于大部分仿冒产品的生产条件落后，完全手工作坊式操作，在生产过程中轴承体内难免会掺进灰尘、沙子一类的杂质，所以在轴承旋转的时候会出现杂响或者运行不顺畅的现象。
这一点是判断产品是否出自生产标准严格，并且用机器操作的正规厂商的品牌产品的关键。
单列角接触球轴承和双列角接触球轴承的说明范本
工作行为规范系列单列角接触球轴承和双列角接触球轴承的说明（标准、完整、实用、可修改）FS-QG-85640编号：单列角接触球轴承和双列角接触球轴承的说明Descripti on of sin gle row an gular con tact ball beari ngs and doublerow an gular con tact ball beari ngs说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
单列角接触球轴承和双列角接触球轴承摘要：实现超高速铳削途径的探讨何谓保险丝，其作用是什么？pro/e零件的精度修改豪克能焊接应力消除设备在西气东输工程上的应用Cyclone 专家系统MCB数控加工内容的选择高精切削加工刀柄技术和工具系统的选择三佳科技挤出模具八大新品技术即将面世数控机床的伺服系统性能探究台湾工具机厂喊涨获利将冲高数控车铳加工技术应用透视先进测量技术新趋势正确铳削直齿圆柱齿轮保证齿形正确的要点杂谈刨削类机床--拉削简介橡胶快速硫化技术R1-00自动加料翻斗操作规程数控电火花线切割在塑料模加工中的应用方法数控系统及加工中心常见故障问答数字示波器的使用模具制造业高速切削刀具系统接触轴承向载荷承受配置可以表示这种安装代号接触球轴承外圈内圈钢球保持组成承受径向载荷轴向载荷承受轴向载荷速度稳定地工作单列接触球轴承只能承受一个方向轴向载荷轴承承受径向载荷滚动载荷作用径向载荷作用不在同一径向平面产生内部轴向分力必须成对安装使用仁角接触球轴承70000型，由外圈、内圈、钢球、保持架组成。
可以同时承受径向载荷和轴向载荷，也可以承受纯轴向载荷，能在较高的速度下稳定地工作。
单列角接触球轴承只能承受一个方向的轴向载荷。
此类轴承在承受纯径向载荷时，由于滚动体载荷作用线与径向载荷作用线不在同一径向平面内，产生内部轴向分力，所以必须成对安装使用。
1.单列角接触球轴承单列角接触球轴承有以下几种结构形式：(1)分离型角接触球轴承这种轴承的代号为S70000,其外圈滚道边没有锁口，可以与内圈、保持架、纲球组件分离，因而可以分别安装。
滚动轴承结构与特征
1、滚动轴承的结构、分类及特点1.1结构滚动轴承（以下简称轴承）一般由内圈、外圈、滚动体和保持架组成。
（如图1.1）内圈与外圈之间装有若干个滚动体，由保持架使其保持一定的间隔避免相互接触和碰撞，从而进行圆滑的滚动。
轴承按照滚动体的列数，可以分为单列、双列和多列。
1）、内圈、外圈内圈、外圈上滚动体滚动的部分称作滚道面。
球轴承套圈的滚道面又称作沟道。
一般来说，内圈的内径、外圈的外径在安装时分别与轴和外壳有适当的配合。
推力轴承的内圈、外圈分别称作轴圈和座圈。
2）、滚动体滚动体分为球和滚子两大类，滚子根据其形状又分为圆柱滚子、圆锥滚子、球面滚子和滚针。
3）、保持架保持架将滚动体部分包围，使其在圆周方向保持一定的间隔。
保持架按工艺不同可分为冲压保持架、车制保持架、成形保持架和销式保持架。
按照材料不同可分为钢保持架、铜保持架、尼龙保持架及酚醛树脂保持架。
1.2分类轴承受负荷时作用于滚动面与滚动体之间的负荷方向与垂直于轴承中心线的平面内所形成的角度称作接触角，接触角小于45°主要承受径向负荷称为向心轴承，在45°~90°之间主要承受轴向负荷称为推力轴承，根据接触角和滚动体的不同，通用轴承分类如下：深沟球轴承（单、双列）向心球轴承角接触球轴承（单、双列）四点接触球轴承调心球轴承向心圆柱滚子轴承（单、双、四列）轴向心滚子轴承圆锥滚子轴承（单、双、四列）滚承滚针轴承（单、双列）动调心滚子轴承轴承推力球轴承推力球轴承（单、双列）推力角接触球轴承（单、双列）推力推力圆柱滚子轴承轴推力滚子轴承推力圆锥滚子轴承承推力滚针轴承推力调心滚子轴承1.3特点1.3.1滚动轴承的优点滚动轴承虽有许多类型和品种，并拥有各自固定的特征，但是，它们与滑动轴承相比较，却具有下述共同的优点：（1）、起动摩擦系数小，与动摩擦系数之差少。
（2）、国际性标准和规格统一，容易得到有互换性的产品。
（3）、润滑方便，润滑剂消耗少。
双列角接触球轴承
双列角接触球轴承（32**、33**、5200、5300系列，ZZ, 2RS型）
双列角接触球轴承性能特点、分类、型号对照、负荷、尺寸参数表
角接触球轴承可同时承受径向负荷和轴向负荷。
能在较高的转速下工作。
接触角越大，轴向承载能力
越高。
因其内外圈的滚道可在水平轴线上有相对位移，所以可以同时承受径向负荷和轴向负荷一一联合负
荷（单列角接触球轴承只能承受单方向轴向负荷，因此一般都常采用成对安装）。
高精度和高速轴承通常取15度接触角。
在轴向力作用下，接触角会增大。
单列角接触球轴承只能承受一个方向的轴向负荷，在
承受径向负荷时，将引起附加轴向力。
并且只能限制轴或外壳在一个方向的轴向位移。
若是成对双联安装，使一对轴承的外圈相对，即宽端面对宽端面，窄端面对窄端面。
这样即可避免引起附加轴向力，而且可在
两个方向使轴或外壳限制在轴向游隙范围内。
角接触球轴承因其内外圈的滚道可在水平轴线上有相对位移，所以可以同时承受径向负荷和轴向负荷一一
联合负荷（单列角接触球轴承只能承受单方向轴向负荷，因此一般都常采用成对安装）。
保持架的材质有
黄铜、合成树脂等
1 E J
5200、5300、3200、3300系列双列角接触球轴承型号对照、尺寸参数表这一系列用于径向载荷较大，或径向，轴向载荷兼有的场合。
无装球口结构可使这些轴承能在较高转速下使用。
此外，接触角在轴承外收敛，增加了对倾覆力矩的阻力。
根据用户要求，可提供密封封槽结构。
零到九类轴承介绍
零到九类轴承介绍.txt我爸说过的最让我感动的一句话：“孩子，好好学习吧，爸以前玩麻将都玩儿10块的，现在为了供你念书，改玩儿1块的了。
”大连安纳海姆机械传动设备有限公司提供轴承类型：零类：深沟球轴承一类：调心球轴承二类：圆柱滚子轴承三类：调心滚子轴承六类：角接触球轴承七类：圆锥滚子轴承八类：推力球轴承九类：推力滚子轴承深沟球轴承简介：深沟球轴承（Deep Groove Ball Bearings）是滚动轴承中最为普通的一种类型。
基本型的深沟球轴承由一个外圈，一个内圈、一组钢球和一组保持架构成，深沟球轴承类型代号为6。
原理：深沟球轴承主要用于承受纯径向载荷，也可同时承受径向载荷和轴向载荷。
当其仅承受纯径向载荷时，接触角为零。
当深沟球轴承具有较大的径向游隙时，具有角接触轴承的性能，可承受较大的轴向载荷。
深沟球轴承的摩擦系数很小，极限转速也很高，特别是在轴向载荷很大的高速运转工况下，深沟球轴承比推力球轴承更有优越性。
构造：深沟球轴承结构简单，与别的类型相比易于达到较高的制造精度，所以便于成系列大批量生产，制造成本也较低，使用极为普遍。
深沟球轴承除基本型外，还有各种变型结构，如：带防尘盖的深沟球轴承；带橡胶密封圈的深沟球轴承；有止动槽的深沟球轴承；有装球缺口的大载荷容量的深沟球轴承；双列深沟球轴承。
优点：深沟球轴承是最具代表性的滚动轴承，用途广泛。
适用于高转速甚至极高转速的运行，而且非常耐用，无需经常维护。
该类轴承摩擦系数小，极限转速高，结构简单，制造成本低，易达到较高制造精度。
尺寸范围与形式变化多样，应用在精密仪表、低噪音电机、汽车、摩托车及一般机械等行业，是机械工业中使用最为广泛的一类轴承。
主要承受径向负荷，也可承受一定量的轴向负荷。
选取较大的径向游隙时轴向承载能力增加，承受纯径向力时接触角为零。
有轴向力作用时，接触角大于零。
一般采用冲压浪形保持架，车制实体保持架，有时也采用尼龙架。
深沟球轴承装在轴上后，在轴承的轴向游隙范围内，可限制轴或外壳两个方向的轴向位移，因此可在双向作轴向定位。
双列角接触球轴承介绍
镇江华天轴承有限公司双列角接触球轴承介绍双列角接触球轴承能承受较大的径向负荷为主的径向和轴向联合负荷和力矩负荷，限制轴的两方面的轴向位移。
主要用于限制轴和外壳双向轴向位移的部件中。
双列角接触球轴承内、外圈之间的可倾斜性有限，允许倾斜角取决于轴承的内部间隙、轴承尺寸、内部设计及作用于轴承上的力和力矩，而最大允许倾斜角应保证轴承内不会产生过高的附加应力。
若轴承内、外圈之间存在倾斜角，将影响轴承的寿命，同时造成轴承运转精度下降，运转噪声增大。
双列角接触球轴承一般采用尼龙保持架或黄铜实体保持架。
双列角接触球轴承安装时应注意，虽然轴承可承受双向轴向载荷，但若一侧有装球缺口时，则应注意不要让主要轴向载荷通过有缺口的一侧沟边。
在轴承使用时应注意使不带装球缺口的一侧滚道承受主要载荷。
不管怎样的轴承我们都要对他们进行定期的检查，并且注意在运行中有什么特殊的情况，下面我们来看一下双列球轴承的运行时需要注意的事项吧。
1、首先我们要检查双列球轴承的各零件是否有松动，如果有松动的话，也要对它进行调试，将它扭紧就好了。
2、我们用手转动轮子旋转几圈，看是否有光滑，有噪音，如果光滑有噪音的话，就说明轴承的运转是不正常的，此时我们就要进行相应的检查，仔细的检查，逐一排查出现这种情况的原因。
3、还有就是我们要检查轴承是不是有生锈的部分，生锈了说明轴承已经腐蚀了，此时我们需要做的就是要涂上绝缘漆。
4、要及时的检查是不是需要添加润滑脂，润滑脂完全没有的话就会导致轴承在运行的过程中出现振动的情况，所以我们要及时的给双列球轴承添加滑剂，保持它的正常运行。
5、目前已经出来一种电子听诊器可以来检测异常噪音，一般情况下，双列球轴承运行时的声音是比较低得，如果发出尖锐的嘶嘶声或者不规则声音的话，很可能就是滚动元件损坏了，这是由于滚动元件的表面损坏才会发出来的，此时我们需要做的就是立刻更换轴承。
随着技术的发展，这些都不需要人工去检查，但是有时候我们不能一味的相信机器的判断，我们可以先通过机器的检查，然后再人工的检查一遍，保证它安全的运转。
轴承基础知识
轴承基础知识轴承的定义轴承是一个支撑轴的零件，它可以引导轴的旋转，也可以承受轴上空转的零件，轴承可分为滚动轴承和滑动轴承，一般来说的轴承指的是滚动轴承。
一、滚动轴承的定义将运转的轴与轴座之间的滑动摩擦变为滚动摩擦，从而减少摩擦损失的一种精密的机械元件，叫滚动轴承。
1、滚动轴承的结构及分类1.1结构滚动轴承（以下简称轴承）一般由内圈、外圈、滚动体和保持架组成。
（如图1.1）内圈与外圈之间装有若干个滚动体，由保持架使其保持一定的间隔以免相互接触和碰撞，从而进行圆滑的滚动。
轴承按照滚动体的列数，可以分为单列、双列和多列。
1）、内圈、外圈和滚动体内圈、外圈上滚动体滚动的部分称作滚动面。
球轴承套圈的滚动又称作沟道。
一般来说，内圈的内径、外圈的外径在安装时分别与轴和外壳有适当的配合。
推力轴承的内圈、外圈分别称作轴圈和座圈。
2）、滚动体滚动体分为球和滚子两大类，滚子根据其形状又分为圆柱滚子、圆锥滚子、球面滚子和滚针。
3）、保持架保持架将滚动体部分包围，使其在圆周方向保持一定的间隔。
保持架按工艺不同可分为冲压保持架、车制保持架、成形保持架和销式保持架。
按照材料不同可分为钢保持架、铜保持架、尼龙保持架及酚醛树脂保持架。
1.2分类轴承受负荷时作用于滚动面与滚动体之间的负荷方向与垂直于轴承中心线的平面内所形成的角度称作接触角，接触角小于45°主要承受径向负荷称为向心轴承，在45°~90°之间主要承受轴向负荷称为推力轴承，根据接触角和滚动体的不同，通用轴承分类如下：深沟球轴承（单、双列）向心球轴承角接触球轴承（单、双列）四点接触球轴承调心球轴承向心圆柱滚子轴承（单、双、四列）轴向心滚子轴承圆锥滚子轴承（单、双、四列）滚承滚针轴承（单、双列）动调心滚子轴承轴承推力球轴承推力球轴承（单、双列）推力角接触球轴承（单、双向）推力推力圆柱滚子轴承轴推力滚子轴承推力圆锥滚子轴承承推力滚针轴承推力调心滚子轴承2、滚动轴承的主要尺寸与基本代号方法2.1滚动轴承基本尺寸对于轴承的主要尺寸，国际标准化组织（ISO）为保证国际上的互换性和生产中的经济性，已制定了统一的国际标准[ISO15、ISO355、ISO104]，分别对向心轴承、圆锥滚子、推力轴承的主要外形尺寸作了相应的规定，即对轴承的内径、外径宽度以及倒角尺寸进行了系列化、标准化，我国标准也等效采用了ISO 标准的规定。
角接触轴承原理
角接触轴承原理
在机械工程中，角接触轴承是一种常用的轴承类型。
角接触轴承的原理是利用球或滚子与轴承内外圈之间的接触角度来承受轴向和径向载荷。
角接触轴承可以分为单列和双列两种类型。
在单列角接触轴承中，球或滚子在内外圈之间的接触角度通常为15°或25°。
这种设计使得轴承可以同时承受轴向和径向载荷，并具有较高的刚度和承载能力。
而双列角接触轴承则通过两排球或滚子的叠加来增加轴承的承载能力。
角接触轴承的内外圈都采用球形或圆柱形的滚道，通过球或滚子与滚道之间的接触来传输载荷。
为了减少摩擦和磨损，球或滚子通常由高硬度和高抗疲劳强度的材料制成，并且需要进行适当的润滑。
角接触轴承的优点包括高刚度、高承载能力和高转速能力。
此外，角接触轴承还具有很好的定位性能，可以在较小的空间中实现精确的位置控制。
因此，角接触轴承广泛应用于机床、汽车、航空航天和其他高精度设备中。
为了确保角接触轴承的正常运行，需要定期检查和维护。
主要包括轴承的润滑和封装，以及轴承的清洁和检查。
在拆卸和安装角接触轴承时，应注意避免碰撞和损坏，以免对轴承的正常运行造成影响。
总之，角接触轴承是一种常用的机械轴承，通过球或滚子与内
外圈之间的接触来承受载荷。
它具有高刚度、高承载能力和高转速能力等优点，在许多行业和应用中发挥着重要作用。
各类滚动轴承结构特点和应用
深沟球轴承
深沟球轴承
深沟球轴承
深沟球轴承
密封深沟球轴承
调心球轴承
调心球轴承有两列钢球，内圈有两条滚道，外圈 滚道为内球面形（允许内圈轴线绕球心偏转），具有 自动调心（随安装、受载情况自动适应变化）的性能。 可以自动补偿由于轴的挠曲和壳体变形等产生的同轴 度误差（以保持滚动体与滚道正常的接触负荷分布）， 适用于支承座孔不能保证严格同轴度的部件中，该种 轴承主要承受径向载荷，在承受径向载荷的同时，亦 可承受少量的轴向载荷，通常不用于承受纯轴向载荷， 如承受纯轴向载荷，只有一列钢球受力。
冲压保持架的生产过程： 板料剪切条料→冲裁毛料→冲压成形→整形及精整加工→酸洗 或喷丸或串光→终检→防锈、包装→入库
实体保持架的生产过程： 管料车削内、外径、端面→钻兜（窗）孔（或拉孔、镗孔） →去毛刺→酸洗、终检→涂油、包装→入库
滚动轴承的装配过程
轴承零件（内圈、外圈、滚动体和保持架）经 检验合格后进入装配车间进行装配，需满足的相关技 术条件主要有游隙值、回转精度值、实际宽度值、旋 转灵活性及振动值（噪音）、摩擦力矩、外观等，一 般装配的过程如下：
带座外球面球轴承
带座外球面球轴承
带座外球面球轴承
各类外球面球轴承
角接触推力球轴承
角接触推力球轴承
推力滚子轴承
推力滚子轴承包括推力调心滚子轴承、推力圆柱滚子 轴承、推力圆锥滚子轴承和推力滚针轴承。
推力调心滚子轴承
推力滚子轴承
推力滚子轴承
推力滚子轴承包括推力调心滚子轴承、推力圆柱滚子 轴承、推力圆锥滚子轴承和推力滚针轴承。
各种结构类型轴承径向与轴向力的关系
普通
70%
轴承不宜单独用来承受纯轴向负荷
大锥角
150%
轴承不宜单独用来承受纯径向负荷
双内圈，双列
40%
径向负荷为相应单列的170%
四列
20%
径向负荷为相应单列的300%
推力调心滚子轴承
Fa/X=15%见备注
径向负荷在与轴向负荷Fa同时作用时，可达未被利用的允许轴向负荷X的15%
成对双联使用
—
轴承组承受的Fr为单套的1.8倍，轴向负荷同单列，但任一方向
四点接触球轴承（内或外圈两半）
—
轴向负荷=100%Cr
双列角接触球轴承
整体内、外圈
80%
与成对使用相比，在同样负荷作用下，能使轴在轴向更加紧密地固定
分离型双内圈
分离型双外圈
—
轴向负荷=100%Cr
轴承类型
Fa/F，％备注圆锥来自滚子径向力与轴向力的关系
Fr：轴承承受的径向负荷，kN
Fa：轴承能够承受的一方向轴向负荷，kN
Cr：轴承的额定动负荷，kN
F：F＝Cr－Fr，表示未被利用的径向负荷，kN
轴承类型
Fa/F，％
备注
单列向心球轴承
70%
外圈带止动环，承受轴向负荷的能力降低。不带密封，可在转速很高，不宜采用推力球轴承时，用来承受纯轴向负荷
调心滚子轴承
25%
—
角接
触球
轴承
分离型，α=12°
30%
—
不可
分
离型
锁口外圈
α=12°
70%
—
α=26°
150%
—
α=36°
200%
用来承受纯轴向负荷；在直径尺寸相同时，转速允许比推力球轴承
角接触球轴承的分类及特点
角接触球轴承的分类及特点
角接触球轴承是一种常见的滚动轴承类型，它们设计用于支撑旋转轴上的径向和轴向负载，并具有一定的角接触能力。
根据不同的结构和特点，角接触球轴承可以分为以下几类：
1. 单向角接触球轴承：这种轴承只能承受来自一个方向的径向和轴向负载。
通常，它们在一对轴承中使用，一个承受径向负载，另一个承受轴向负载。
这种轴承的最常见类型是单列角接触球轴承。
2. 双向角接触球轴承：这种轴承能够同时承受来自两个方向的径向和轴向负载，因此它们在受到双向力的应用中非常有用。
双列角接触球轴承是一个常见的例子。
不论是单向还是双向角接触球轴承，它们都具有一些共同的特点：
高负载能力：角接触球轴承能够承受较高的轴向和径向负载，使它们适用于各种工业应用。
高刚性：这些轴承在运行时通常具有较高的刚性，有助于保持轴线的精确位置。
高速度：角接触球轴承通常适用于高速旋转应用，因为滚动元件之间的接触角度可以减小滚动阻力。
精密：这些轴承通常具有高度的制造精度，以确保运行时的稳定性和低噪音水平。
组合负载：角接触球轴承可以同时承受径向和轴向负载，因此在受到多向负载的应用中非常有用。
需要注意的是，角接触球轴承在运行中需要正确的润滑和维护，以确保其长期可靠性和寿命。
此外，选择适当型号和规格的角接触球轴承非常重要，以满足特定应用的要求。
各种结构类型轴承径向与轴向力的关系
径向力与轴向力的关系Fr：轴承承受的径向负荷，kNFa：轴承能够承受的一方向轴向负荷，kN Cr：轴承的额定动负荷，kNF：F＝Cr－Fr，表示未被利用的径向负荷，kN标签：杂谈1. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？答：分节，每节可以设置不同的页眉。
文件――页面设置――版式――页眉和页脚――首页不同。
2. 问：请问word 中怎样让每一章用不同的页眉？怎么我现在只能用一个页眉，一改就全部改了？答：在插入分隔符里，选插入分节符，可以选连续的那个，然后下一页改页眉前，按一下“同前”钮，再做的改动就不影响前面的了。
简言之，分节符使得它们独立了。
这个工具栏上的“同前”按钮就显示在工具栏上，不过是图标的形式，把光标移到上面就显示出”同前“两个字来。
3. 问：如何合并两个WORD 文档，不同的页眉需要先写两个文件，然后合并，如何做？答：页眉设置中，选择奇偶页不同与前不同等选项。
4. 问：WORD 编辑页眉设置，如何实现奇偶页不同比如：单页浙江大学学位论文，这一个容易设；双页：（每章标题），这一个有什么技巧啊？答：插入节分隔符，与前节设置相同去掉，再设置奇偶页不同。
5. 问：怎样使WORD 文档只有第一页没有页眉，页脚？答：页面设置－页眉和页脚，选首页不同，然后选中首页页眉中的小箭头，格式－边框和底纹，选择无，这个只要在“视图”――“页眉页脚”，其中的页面设置里，不要整个文档，就可以看到一个“同前”的标志，不选，前后的设置情况就不同了。
6. 问：如何从第三页起设置页眉？答：在第二页末插入分节符，在第三页的页眉格式中去掉同前节，如果第一、二页还有页眉，把它设置成正文就可以了●在新建文档中，菜单―视图―页脚―插入页码―页码格式―起始页码为0，确定；●菜单―文件―页面设置―版式―首页不同，确定；●将光标放到第一页末，菜单―文件―页面设置―版式―首页不同―应用于插入点之后，确定。
滚动轴承基础知识和特征讲解
尼龙保持架
+ 重量轻 + 弹性大 + 良好的滑动性能 + 良好的自润滑性能
–
运行温度 < +120 °C
黄铜保持架
+ 强度极高 + 极高的防震抗加速性能
+
适合与循环油润滑相关的 超高速运转
– 价格相对昂贵
密封盖
滚动轴承的密封
低摩擦密封圈
密封圈
-Z和-2Z
-RZ和-2RZ
-RS1和-2RS1
污物排除
6008 NU2208 81102 81102 81102 81102
C3 ECP TN TN
组件 轴圈 座圈
型号系统的使用方法
外径 (D)
滚动轴承的类型代号
0—双列角接触球轴承 1—自动调心球轴承 2—调心滚子轴承和推力调心滚子轴承 3—单列圆锥滚子轴承 4—双列深沟球轴承 5—推力球轴承 6—单列深沟球轴承 7—单列角接触球轴承 8—推力圆柱滚子轴承 N—圆柱滚子轴承。在N后面加上另一个或更多的字母来
间，它的形状、大小和数量直接决定轴承的承 载能力。 保持架将滚动体均匀的分隔开，引导其在正确 的轨道上运动。
深沟球轴承组成
密封圈 外圈
钢球
保持架
内圈 密封圈
滚动体的类型
球
球面滚子 (对称形)
球面滚子 (非对称形)
圆柱滚子
滚针
圆锥滚子
保持架的功能
分离各个滚动体，防止滚动 体直接接触，使摩擦和热量 生成降到最低。
DF
DT
DB
成对安装的角接触轴承以承受径向载荷为主的径向、轴向的 联合载荷，也可承受纯径向载荷。串联配置的轴承只能承受 单一方向的轴向载荷。其他两种配置则可承受任意方向的轴 向载荷。
轴承分类
轴承按其所能承受的载荷方向或公称接触角的不同，可分为向心轴承和推力轴承；按其滚动体的种类不同，可以分为球轴承和滚子轴承... …。
下面，我们简单的介绍下轴承分类。
一、向心球轴承包括深沟球轴承、调心球轴承以及角接触球轴承。
1．深沟球轴承具有转速高、精度高、噪声振动小，主要承受径向载荷的深沟球轴承具有如下几个特点：(1)它由一个外圈、一个内圈、一组钢球和一组保持架组成。
(2)它主要承受纯径向载荷，也可以承受联向载荷。
当其承受纯径向载荷的时候，其接触角为零；当其具有较大径向游戏时，即具有角接触轴承性能，可以承受较大的轴向载荷。
深沟球轴承摩擦系数小、极限转速高，所以当轴向载荷高速旋转时，它比推力球轴承更具有优越性。
但是由于它的调心性能有限，所以轴承安装的同心度要高，否则会影响其运转的平衡性，增加轴承应力，从而缩短工作寿命。
(3) 深沟球轴承结构简单，相比其它易于达到较高精度，故可以成批量生产。
除常规型号外，它还有各种结构变型，如带防尘盖深沟球轴承、带橡胶圈深沟球轴承以及有止动槽深沟球轴承等等。
1) 带防尘盖深沟球轴承标准的带防尘盖深沟球轴承，具有Z型和2Z型(NSK称为ZZ型)两种。
一般用在单独润滑较为困难、安置润滑油路和检查润滑情况不方便的条件下，通常往轴承内部注入的防锈、润滑两用锂基脂是轴承内部空间的1/4~1/3；2) 带密封圈深沟球轴承标准带密封圈深沟球轴承有接触式密封圈轴承RS型(NSK称之DDU型，一面密封)和2RS型(两面密封)以及非接触式密封轴承RZ型(NSK称之VV型，一面密封)和2RZ型。
其性6) 单列角接触球轴承有以下几种型式：1°分离型角接触球轴承代号为S70000，其外圈滚道无锁口，可以分离出来。
这类轴承多为内径小于10mm的微型轴承，常用于陀螺转子、微电动机等对平衡、噪声、振动和稳定性都有较高要求的配置中。
2°非分离型角接触球轴承安装接触角大小可以分为三种：接触角a=40°，适用于承受较大的轴向载荷；接触角a=25°，适用于精度高的主轴轴承接触角a=15°，多用于较大尺寸精度轴承3°成对配置的角接触球轴承当轴承安装在机器上紧固后，完全消除轴承中游隙，使套圈与钢球处于紧锁状态，从而提高组合轴承刚性。
14种滚动轴承的特点、区别和用途
14种滚动轴承的特点、区别和用途轴承分为滑动轴承与滚动轴承，今天给大家介绍14种常用的滚动轴承。
滚动轴承是机械设备中举足轻重的零部件，它的主要功能是支撑旋转轴或旋转体。
按承载方向或公称接触角不同，分为：向心轴承、推力轴承。
按滚动体种类，分为：球轴承，滚子轴承。
按能否调心，分为：调心轴承，非调心轴承（刚性轴承）。
按滚动体的列数，分为：单列轴承，双列轴承，多列轴承。
按部件能否分离，分为：可分离轴承，不可分离轴承。
此外还有按结构形状和尺寸大小的分类。
本文主要分享14种常见轴承的特点、区别和对应的用途。
一、角接触球轴承套圈与球之间有接触角，标准的接触角为15°、30°和40°，接触角越大轴向负荷能力也越大，接触角越小则越有利于高速旋转，单列轴承可承受径向负荷与单向轴向负荷。
结构上为背面组合的两个单列角接触球轴承共用内圈与外圈，可承受径向负荷与双向轴向负荷。
主要用途：单列：机床主轴、高频马达、燃汽轮机、离心分离机、小型汽车前轮、差速器小齿轮轴。
双列：油泵、罗茨鼓风机、空气压缩机、各类变速器、燃料喷射泵、印刷机械。
二、调心球轴承双排钢珠，外圈滚道为内球面型，因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正，圆锥孔轴承通过使用紧固件可方便地安装在轴上，主要承受径向载荷。
主要用途：木工机械、纺织机械传动轴、立式带座调心轴承。
三、调心滚子轴承该类轴承在球面滚道外圈与双滚道内圈之间装有球面滚子，按内部结构的不同，分为R、RH、RHA和SR四种型式，由于外圈滚道的圆弧中心与轴承中心一致，具有调心性能，因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正，可承受径向负荷与双向轴向负荷主要用途：造纸机械、减速装置、铁路车辆车轴、轧钢机齿轮箱座、轧钢机辊道子、破碎机、振动筛、印刷机械、木工机械、各类产业用减速机、立式带座调心轴承。
四、推力调心滚子轴承该类轴承中球面滚子倾斜排列，由于座圈滚道面呈球面，具有调心性能，因此可允许轴有若干倾斜，轴向负荷能力非常大，在承受轴向负荷的同时还可承受若干径向负荷，使用时一般采用油润滑。
各种结构类型轴承径向与轴向力的关系
Fr：轴承承受的径向负荷，kN
Fa：轴承能够承受的一方向轴向负荷，kN
Cr：轴承的额定动负荷，kN
F：F＝Cr－Fr，表示未被利用的径向负荷，kN
轴承类型
Fa/ F，％
备注
单列向心球轴承
70%
外圈带止动环，承受轴向负荷的能力降低。不带密封，可在转速很高，不宜采用推力球轴承时，用来承受纯轴向负荷
成对双联使用
—
轴承组承受的Fr为单套的1.8倍，轴向负荷同单列，但任一方向
四点接触球轴承（内或外圈两半）
—
轴向负荷=100%Cr
双列角接触球轴承
整体内、外圈
80%
与成对使用相比，在同样负荷作用下，能使轴在轴向更加紧密地固定
分离型双内圈
分离型双外圈
—
轴向负荷=100%Cr
轴承类型
Fa/ F，％
备注
圆锥
滚子
轴承
普通
70%
轴承不宜单独用来承受纯轴向负荷
大锥角
150%
轴承不宜单独用来承受纯径向负荷
双内圈，双列
40%
径向负荷为相应单列的170%
四列
20%
径向负荷为相应单列的300%
推力调心滚子轴承
Fa/X=15%见备注
径向负荷在与轴向负荷Fa同时作用时，可达未被利用的允许轴向负荷X的15%
调心滚子轴承
25%
—
角接
触球
轴承
分离型，α=12°
30%
—
不可
分
离型
锁口外圈
α=12°
70%
—Hale Waihona Puke α=26°150%
—
α=36°
滚动轴承的类型和特点
滚动轴承的类型和特点
（1）向心轴承。向心轴承也称径向轴承，主要或只能承 受径向载荷的滚动轴承，其公称接触角为0°～45°。向心轴承 按公称接触角的不同又可以分为径向接触轴承和向心角接触轴 承（见表1-19）。
（2）推力轴承。推力轴承是主要用于承受轴向载荷，其 公称接触角为45°～90°。推力轴承按公称接触角的不同又可分 为轴向接触轴承和角接触轴承（见表1-19）；按照承受单向轴 向力和双向轴向力可分为单列推力轴承和双列推力轴承。
滚动轴承的类型和特点
滚动轴承按照结构特点的不同有多种分类方法，分 类依据主要是其所能承受的载荷方向（或公称接触角） 和滚动体的种类等。
滚动体和套圈接触处的法线与轴承径向平面（垂至 于轴承轴心线的平面）之间的夹角α称为公称接触角。 α越大，则轴承承受轴向载荷的能力就越大。按轴承的 内部结构和所能承受的外载荷公称接触角的不同，滚动 轴承可分为向心轴承、推力轴承和向心推力轴承。
其他分类方法还有：按照工作时是否能调心可分为调心轴承 和非调心轴承；按安装轴承时其内、外圈可否分别安装，分为可 分离轴承和不可分离轴承等。
滚动轴承的类型和特点
滚动轴承的类型和特点
滚动轴承的类型和特点
滚动轴承的类型和特点
滚动轴承的类型和特点
注1：基本额定动载荷比即同尺寸系列各类轴承的 基本额定动载荷与深沟球轴承的基本额定动载荷之比。
滚动轴承的类型和特点
滚动轴承的类型和特点
（3）向心推力轴承。向心推力轴承可以同时承受径向载荷 和较大的轴向载荷，这类轴承包括角接触球轴承和圆锥滚子轴承。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单列向心推力轴承成对双联角接触球轴承的结构及特性：
1、背对背成对双联：可以承受径向负荷及两个方向的轴向负荷；作用点距离大，所以适于力矩负荷大的用途。
2、面对面成对双联：可以承受径向负荷及两个方向的轴向负荷；与背对背成对双联相比作用点距离小，所以力矩负荷能力差。
3、并列成对双联：可以承受径向负荷和一个方向的轴向负荷。
以两个轴承承受轴向负荷，所以用于一个方向负荷大的场合。
现在大多数的泵(悬臂泵)都是联轴节端装两个角接触球轴承(7系列),密封端装一个圆柱滚子轴承(NU,NJ).我们平时都是将]角接触球轴承背对背安装,将轴承压盖和轴承外圈端面处留0.02-0.10mm间隙，我们遵循的是中国石油化工SHS 01013-92的标准（凡轴向止推采用滚动轴承的泵，其滚动轴承外圈的轴向间隙应留有0.02-0.06mm；标准里没说应怎样安装这两个角接触轴承）．实际工作中我们一般取0.06-0.12mm．搞电力机械的朋友，水力机械的朋友你们平时是怎么样设定这个间隙的？不知道这个东西有没有国标性的说明．有人面对面安装过吗？间隙怎样？工作稳定性怎样？
这两天检修了一台螺杆式压缩机，轴承形式和悬臂泵基本一样，只不过定位端又增加了一个ＮＵ的轴承，阴阳转子一共八套轴承，主动轴的联轴节端装两个角接触球轴承（７３１５ＢＥＣＢＭ）和一个（ＮＵ３１５），非联轴节端一个（ＮＵ３１５）．从动轴一样．可是生产厂家要求定位轴承面对面安装，而且轴承压盖和轴承外圈端面处不留间隙，压死．测量轴承的工作游隙为0.015mm．厂家说在0.01-0.03mm都行．不知道厂家的说法有啥依据没？。
