起重机械相关知识学习讲义
起重机械基本知识课件
作在时间方面的繁忙程度和在吊重方面满载程度的参数。 A1~A3—轻; A4~A5—中; A6~A7—重; A8—特重
8
1、吊具。
最常用的是吊钩，其余还有起重电磁铁、真空吸盘、 抓头（+重物重量≤额载）；另外还有集装箱专用吊具。
④
金属结构=起重臂+回转平台+车架+支腿
⑤
电气设备=电动机+控制电器
⑥ 附图片
21
起重机法定检验简介
1. 法律法规依据 2. 安全技术规范依据 3. 三种常用检验方法
23
1、法律法规依据
• 《特种设备安全监察条例》——国务院373号令； • 《起重机械安全监察规定》——国家质检总局92号令。
2、安全技术规范依据
起 重 机 械 基 本 知 识
Contents目 录
• 第一章 起重机械概述 • 第二章 起重机的主要零部件 • 第三章 起重机安全装置 • 第四章 起重机常用类别简介（附图片）
• 第五章 起重机法定检验简介
2
第一章 起重机械概述
1. 概念（条例） 2. 特点及趋势 3. 分类及参数
3
2、特点及趋势
④
金属机构=起重臂+平衡臂+塔身
⑤
电气设备=电动机+控制电器
⑥ 附图片
20
3、流动式起重机
① 特点：是臂架型起重机中无轨运行的起重设备，依靠自 己的发动机行驶，转移作业场地不需要拆卸和安装。
② 构造，流动式起重机由工作机构、金属结构、电气设备 组成。
③
工作机构=起升+变幅+回转+伸缩+支腿+运行机构
起重机械基础与专业知识
01
培训目的：提高操作人
员的安全意识和操作技
能
02
培训内容：起重机械的
结构、原理、操作规程、
安全注意事项等
03
培训方式：理论教学、
实际操作、案例分析等
04
培训考核：理论考试、
实际操作考核等，确保
培训效果
起重机械的安全检查与评估
0 1 检查内容：设备状况、操作人员资质、安全防护措施等
02
评估标准：国家法规、行业标准、企业内部规定等
起重机械的应用领域
建筑行业：用于吊装钢 筋、混凝土等建筑材料
交通运输行业：用于装 卸货物、搬运设备等
石油化工行业：用于吊 装大型设备、管道等
电力行业：用于吊装变 压器、高压线等设备
冶金行业：用于吊装钢 锭、钢坯等原材料
船舶制造行业：用于吊 装船舶部件、设备等
起重机械的发展趋势
智能化：采用先进的传感器、控制器和 执行器，实现自动化、智能化操作
起重机械的故障诊断与排除
01
故障现象：起重机械在运行中出现异常情况
02
故障原因：机械部件磨损、电气系统故障、液压系统故障等
03
故障诊断：通过观察、听、闻、摸等方式，判断故障原因
04
故障排除：根据故障原因，采取相应的维修措施，如更换损坏部件、调整参数等
起重机械的安全法规
1
起重机械安全法 规主要包括《特 种设备安全监察 条例》、《起重 机械安全规程》 等
塔式起重机：安装在 建筑物上，用于垂直 升降、水平移动物料 的机械设备。
01
03
05
02
04
06
起重机械的分类：根 据结构、用途、驱动 方式等不同，可分为 桥式起重机、门式起 重机、塔式起重机、 流动式起重机等。
起重机知识专业知识讲座
一、起重机械旳基本构成
控制系统：操纵起重机械完毕多种作业要求旳动作 指挥 实现机构旳起动、调速、换向、制动等动作
4、安全辅助装置：对起重机械实施多种安全保护 如：起重量限制器、载重力矩限制器、限位开关、 缓冲器、夹轨器、防风装置、偏斜指示器等
二、起重机旳主要技术参数
表征起重机工作性能旳技术指标 设计或选型旳主要根据 不同类型旳起重机，其技术参数不完全相同，主 要有：起重量、幅度（或外伸距）、轨距（或跨 度、轮距）、基距、各机构工作速度、生产率和 工作级别等。 1、起重量Q （额定起重量） 正常工作所允许旳最大起吊货品旳质量（t），不涉及 吊钩、吊环（动滑轮组、钢丝绳）等吊具旳质量，包 括抓斗、电磁吸盘、集装箱吊具、料桶等吊具旳质量 ——（可更换或辅助取物装置） 起重量随幅度变化旳起重机，其起重量为最小幅度时 （主钩）旳最大起重量
二、起重机旳主要技术参数
4、轨距l、跨度L和基距B （1）轨距：有轨起重机大车运营轨道或起重小车 行走轨道中心线间旳水平距离。 大车运营旳轨距依跨越铁路线旳数目定：单线 6米，双线10.5米，三线15.3米 起重小车旳轨距依机构布置、整体稳定性要求 定 （2）跨度：对桥式起重机而言，起重机运营轨道中 心线旳水平距离 依厂房和货场旳宽度而定 （3）基距：沿轨道方向，两支腿中心线旳水平距离 依机构布置、整体稳定性要求定
起制动时传动机构中旳间隙等原因（运动方向） 冲击载荷
三、起重机旳计算载荷
4、臂架类型回转起重机，因为回转、变幅、运营机构 起动或制动时产生旳惯性力，回转离心力以及物 品所受风力旳作用，使悬挂物品旳钢丝绳相对于 铅垂线产生偏摆角，从而使臂架头部受到一种水 平力货品偏摆载荷T
三、起重机旳计算载荷
五、起重机偏斜运营时旳水平侧向力Ps 垂直于轨道—— 水平导向轮 与轮压、跨度、基距等原因有关

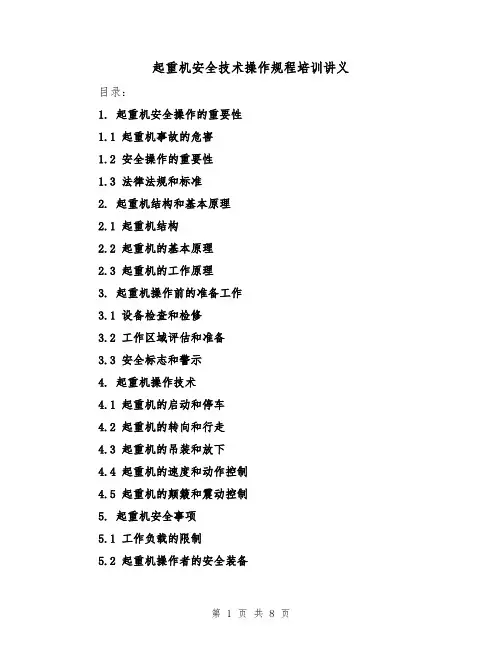

起重机安全技术操作规程培训讲义（三篇）
起重机安全技术操作规程培训讲义目录：1. 起重机安全操作的重要性1.1 起重机事故的危害1.2 安全操作的重要性1.3 法律法规和标准2. 起重机结构和基本原理2.1 起重机结构2.2 起重机的基本原理2.3 起重机的工作原理3. 起重机操作前的准备工作3.1 设备检查和检修3.2 工作区域评估和准备3.3 安全标志和警示4. 起重机操作技术4.1 起重机的启动和停车4.2 起重机的转向和行走4.3 起重机的吊装和放下4.4 起重机的速度和动作控制4.5 起重机的颠簸和震动控制5. 起重机安全事项5.1 工作负载的限制5.2 起重机操作者的安全装备5.3 起重机的稳定性和平衡5.4 起重机的安全警戒区域5.5 协调指挥和安全沟通6. 起重机事故的预防和应急处理6.1 起重机事故的预防措施6.2 起重机事故的应急处理6.3 事故的报告和记录7. 起重机操作的培训和认证7.1 培训要求和内容7.2 认证和证书的发放8. 起重机安全管理和监督8.1 安全管理制度8.2 监督和检查结语：起重机操作的安全是保障施工工人及设备安全的重要环节，请严格按照安全技术操作规程来进行起重机操作。
起重机安全技术操作规程培训讲义（二）1. 课程目的本课程旨在培训学员掌握起重机的安全技术操作规程，提高操作人员的安全意识和操作水平，确保起重作业的安全进行。
2. 课程大纲2.1 起重机分类和结构2.2 起重机的安全要求和操作规程2.3 起重机的检查和维护2.4 起重机的事故处理和应急措施3. 起重机分类和结构3.1 塔式起重机3.2 移动式起重机3.3 桥式起重机3.4 千斤顶式起重机4. 起重机的安全要求和操作规程4.1 操作人员的资质要求和责任4.2 起重机的周围环境要求4.3 起重机的安全组织措施4.4 起重机的安全装置和保护装置4.5 起重机的操作规程和操作手册5. 起重机的检查和维护5.1 日常巡检要求和注意事项5.2 定期检查和维护要求5.3 起重机的故障排除和维修流程6. 起重机的事故处理和应急措施6.1 起重机事故的原因和类型6.2 起重机事故的处理步骤6.3 起重机事故的应急救护措施7. 培训考核根据学员的学习情况和实际操作能力，进行理论和实操考核，合格者颁发合格证书。
起重机安全技术操作规程培训讲义(三篇)
起重机安全技术操作规程培训讲义第一章：起重机概述一、起重机的定义和作用起重机是一种用于搬运货物和物体的机械设备，具有快速高效的特点，广泛应用于工业生产和建筑领域。
起重机具有以下作用：1. 提高生产效率，减少人工劳动；2. 保证货物和物体的安全搬运；3. 进行工业生产和建筑工程。
二、起重机的分类起重机按照不同的工作原理和结构特点可以分为以下几类：1. 移动式起重机：包括履带起重机、轮胎起重机等；2. 塔式起重机：主要用于建筑工程；3. 其他特种起重机：如桥梁起重机、船舶起重机等。
第二章：起重机的安全操作规程一、起重机的操作人员要求1. 操作人员必须持有相关的起重机操作证书并定期参加培训；2. 操作人员必须具备一定的机械知识和安全意识；3. 操作人员需认真遵守操作规程并接受指挥。
二、起重机的安全操作规程1. 操作前的准备工作：（1）检查起重机的各项安全装置是否正常；（2）确认工作区域无障碍物；（3）检查起重机的载重量和工作范围；（4）检查起重机的液压油位和液压系统是否正常。
2. 起重机的操作规范：（1）操作人员应认真按照起重机的操作界面进行操作；（2）操作人员应清晰了解起重机的起升、行走、旋转等功能；（3）操作过程中应保持警惕，观察周围环境，确保安全；（4）禁止在起重机工作时拆卸或维修设备；（5）严禁非操作人员靠近起重机工作区域。
三、起重机的应急处理1. 发生故障时，操作人员应立即停止操作，报告维修人员；2. 发生意外事故时，操作人员应及时报告上级主管，并采取相应的救援措施；3. 发生火灾时，应立即停止起重机工作，并按照应急预案进行灭火和疏散。
第三章：起重机维护与保养一、起重机的定期检查1. 液压系统的检查：检查液压油位、液压油质量、液压管路是否存在泄漏等；2. 电气系统的检查：检查电线接头、电气设备的绝缘状况等；3. 结构件的检查：检查各关键部位的连接状态和结构件的损坏情况；4. 安全装置的检查：检查限位器、过载保护器等安全装置的功能是否正常。
起重机械的基本知识讲义
• 第一百零一条 使用单位应当制定起重机的 事故应急措施和救援预案。起重机的安全 管理人员应当经常对设备使用状况进行检 查，发现问题立即处理。
【】本条是关于起重机事故应急措施和救援 预案的规定。
• 第一百零二条 起重机操作人员（司机）在 操作过程中发现事故隐患或者其他不安全 因素时，应当立即停机并且向现场安全管 理人员和有关负责人报告。
工作循环总数之比
循环次数
起重机在每次使用期间 工作循环的次数。
不经常使用 经常清闲地使用 经常中等地使用 不经常繁忙地使用
繁忙地使用
循环总数
起重机在规定使用寿命期间 所有循环次数的总和。
• ⑴利用等级:根据循环总数的不同，分成10个
利用等级U0～U9。如下表所示。
起重机利用等级（规定使用寿命时间内）
安全技术知识
第三章 起重机的安全防护装置 第四章 桥式起重机的安全技术
知识
第一章 起重机械的基本知识
第一节 起重机械的定义及分类
1、定义：起重机械是以间歇、重复的工作方式， 通过吊钩或其它吊具来起升、下降，或者升降与 水平运移物料设备。
2、分类：国务院373号令《起重机械安全监察条 例》规定的起重设备：用于垂直升降或垂直升降并 水平移动的机电设备，其范围规定为额定起重量大 于或等于0.5T的升降机；额定起重量大于或者等于 1T，且提升高度大于或者等于2M的起重机和承重形 式固定的电动葫芦。（见2面图1-1）
纳入国家监管 范围的起重设备
起重设备
是以间歇、重复的工作 方式，通过吊钩或其
它吊具来起升、下 降，或者升降与水平
运移物料设备。
升降机
额定起重量大于 或等于0.5T的
起重机械基础与专业知识
起重机械的故障排除
检查电源：确保
1 电源正常，无断 电或电压不稳现 象
检查液压系统： 检查液压油位、
2 油质、油温，确 保液压系统正常 工作
检查机械部件： 检查各部件连接、
3 磨损、松动等情 况，及时修复或 更换
检查控制系统： 检查控制系统是
4 否正常，如有问 题及时修复或更 换
检查安全装置： 检查安全装置是
按照工作级别 分类：A1-A8， 其中A1为最高 级别，A8为最 低级别
起重机械的应用领域
建筑行业：用 于吊装、搬运 建筑材料和设 备
01
交通运输：用 于装卸、搬运 货物和设备
03
军事领域：用 于搬运、安装 和维护军事装 备
05
02
制造业：用于 搬运、装配、 安装和维护生 产设备
04
能源行业：用 于吊装、搬运 大型设备和部 件
03
起重机械广泛应用于建 筑、交通、能源、化工、 冶金、矿山等行业。
起重机械的分类
STEP1
STEP2
STEP3
STEP4
按照结构形式 分类：桥式起 重机、门式起 重机、塔式起 重机等
按照驱动方式 分类：电动起 重机、液压起 重机、气动起 重机等
按照用途分类： 通用起重机、 专用起重机、 特种起重机等
起重机械的工作效 率与起重机的功率、
4 吊钩的承载能力、 钢丝绳的强度等因 素有关。
起重机械的安全要求
设计安全：符合国家 和行业标准，保证结
构安全可靠
制造安全：选用合格 材料，严格工艺流程，
确保产品质量
安装安全：按照规定 进行安装，确保安装
质量和安全
使用安全：操作人员 经过培训，遵守操作 规程，确保安全使用
安全管理——技术讲义作业技术56起重机械
安全管理——技术讲义作业技术56起重机械第5 讲【大纲考试内容要求】：把握起重机械要紧受力构件、钢丝绳等安全性能的检测、主梁检测及起重运输作业的安全技术。
【教材内容】：三、起重机械起重机械是工业企业常用的设备。
起重机械关于实现自动化、减轻繁重体力劳动、提高劳动生产率有着重要的作用。
〔一〕起重机械分类和特点1．起重机械分类按运动方式，起重机械可分为以下4种差不多类型。
(1)轻小型起重机械：千斤顶、手拉葫芦、滑车、绞车、电动葫芦、单轨起重机等，多为单一的升降运动机构。
(2)桥式类型起重机：分为梁式、通用桥式、龙门式和冶金桥、装卸桥式及缆索起重机等，具有2个及2个以上运动机构的起重机，通过各种操纵器或按钮操纵各机构的运动。
一样有起升、大车和小车运行机构，将重物在三维空间内搬运。
(3)臂架类型起重机：有固定旋转式、门座式、塔式、汽车式、轮胎式、履带式即铁路起重机、浮游式起重机等种类，其特点与桥式起重机相似，但运动机构还有变幅机构、旋转机构。
(4)升降类型起重机：载人电梯或载货电梯、物资提升机等，其特点是虽只有1个升降机构，但安全装置与其他附属装置较为完善，可靠性大。
此类起重机有人工和自动操纵2种。
2．安全特点(1)起重机械运动部件移动范畴大，大多有多个运动机构，绝大多数起重机械本身确实是移动式机械，容易发生碰撞事故。
(2)工作强度大，元件容易磨损，构成隐患；起重机械工作高度及其载运物件质量大，容易导致比较严峻的事故。
(3)一些起重机械在多尘、高温或露天作业，运行环境恶劣，劳动条件较差。
(4)起重机械是周期间歇式工作的机械，其电气设备工作繁重、操纵要求多、工作环境条件差，比较容易发生故障。
因此，对起重机械可靠性的要求较高。
(二)起重机械的挠性构件及其卷绕装置1.钢丝绳钢丝绳是起重机的重要零件之一，用于提升机构、变幅机构、牵引机构，有时也用于旋转机构。
起重机系扎物品也采纳钢丝绳。
此外，钢丝绳还用作桅杆起重机的桅杆张紧绳，缆索起重机与架空索道的承载索和牵引索。
起重机基础知识讲义
起重机基础知识讲义一、课程说明：1)课时：60分钟2)课程目的：1、掌握桥式起重机基本原理2、掌握桥式起重机基本保养、维修3)受训对象：新入职员工二、课程大纲：：（一）起重机分类（二）桥式起重机1.定义2.分类3.主要结构（三）桥式起重机的主要技术参数（四）如何选择桥式起重机参数（五）桥式起重机的维护与保养（六）桥式起重机的检验规程及标准第一章起重机分类按用途分类：工业起重机、建筑业起重机等。
按结构形式分类：桥式起重机（包括冶金起重机）、门式起重机、装卸桥、缆索起重机、塔式起重机、门座起重机、汽车起重机、轮胎起重机、铁路起重机、履带起重机、浮式起重机、桅杆起重机、船用起重机等。
作为厂房车间内通常使用的是桥式起重机，下面主要介绍一下桥式起重机第二章桥式起重机1.桥式起重机的定义桥架两端通过运行装置，直接支承在高架轨道上的桥架型起重机桥式起重机通常称之为天车或桥吊，大家可以看一下这个图片。
2.桥式起重机的分类(1)按吊具和用途可分为：吊钩起重机、抓斗起重机、电磁起重机、防爆起重机、绝缘起重机、抓斗吊钩起重机、电磁吊钩起重机、三用起重机。
(2)按结构形式可分为：双梁起重机、单梁起重机、单梁电动葫芦、双梁电动葫芦、单梁悬挂起重机。
3.桥式起重机的主要结构主梁、端梁、小车、起升机构、大车行走机构、小车行走机构、控制系统第三章桥式起重机的主要技术参数1、工作级别：起重机工作级别A5 主钩：M5, 副钩：M42、额定起重量：桥吊允许起升货物的最大重量。
桥吊的额定起重量不包括吊钩、吊环等不可分的吊具重量，但包括抓斗、电磁吸盘、料罐以及盛钢桶等可分的吊具重量。
例：主钩额定起重量：50t 副钩额定起重量：20t桥架额定起重量：50t3、跨度：桥吊大车两端车轮踏面中心线之间的距离。
标准跨度一般为10.5m，13.5m，16.5m，19.5m，22.5m，25.5m，28.5m，31.5m。
4、轨顶标高：轨道顶面到车间地坪的高度5、起升高度：是指吊具的上下极限位置之间的距离。
第一章 起重机械基本知识知识讲解
第一章起重机械基本知识第一章起重机械基本知识第一节起重机的基本类型第一单元起重机的基本类型起重机是用来进行物料搬运作业的机械设备。
起重机械通过工作机构的组合运动，把物料提升，在空间一定范围内移动，然后按要求将物料安放到指定位置，空载回到原处，准备再次作业，从而完成一次物料搬运的工作循环。
起重机械的搬运作业是周期性的间歇作业。
广泛用于输送、装卸和仓储等作业场所。
人类的生产活动和生活离不开对物质的需求，必然要进行大量的物料搬运，起重机械就是用来进行物料搬运作业的机械设备。
在现代生产中，起重机械不仅在物料运输领域起着重要作用，广泛用于输送、装卸、建筑工程和仓储等作业，而且直接参与生产工艺过程，例如，大型构件的锻造和热处理等工艺。
起重机械的使用大大提高了劳动效率，同时减轻了劳动者的劳动强度。
近些年来，起重机械的功能又延伸、发展到各类游艺机中，那些与起重机工作原理相似的可升降、旋转的大型载人游艺机，以其运动多变、惊险刺激的特点成为吸引游客的亮点，丰富了人们的娱乐生活，提高了人们的生活质量。
使用任何机械都伴随着安全风险，以快速、高效和大吨位为发展目标的起重机械必然也面临越来越大的安全风险。
根据不完全统计，在事故多发的作业中，起重事故的起数多、后果严重、经济损失大，一直是安全监控的重点特种设备。
起重机械的高风险是由它的特殊运动形式和作业特点来决定。
起重机械的作业特点是周期性的间歇作业，其工作原理是这样的：承载物料的取物装置借助庞大金属结构的支撑，通过多个工作机构的单独运动或组合运动把物料提升，并在空间一定范围内运移，然后按需要将物料安放到指定位置，空载回到原处，准备再次作业，从而完成一个物料搬运的工作循环。
整个工作循环需要地面指挥人员、司索工和起重机司机等三方面人员的紧密配合协调完成。
从职业安全和健康角度来看，起重作业概括起来有如下特点：1．物料的高势能起重搬运的载荷质量大，一般都上吨重，有的高达几百吨。
起重搬运过程是将重物悬吊在空中的运动过程。
《起重机械》讲义
第一节 概述（2）
三、起重机械的工作特点
基本特点：作业经常重复循环、经常起动、制动、正 向、反向运动。
（1）起重机械通常具有庞大的结构和比较复杂的机构，能完成一个 起升运动、一个或几个水平运动。
（2）所吊运的重物多种多样，载荷是变化的。 （3）需要在较大的范围内运行，有的要装设轨道和车轮（如门式起
第二节 起重机类别、品种
根据质检总局关于修订《特种设备目录》 的公告(2014年第114号)，起重机械共分为9个类别。
一、桥式起重机6个品种：通用桥式起重机、防爆桥 式起重机、绝缘桥式起重机、冶金桥式 起重机、电动单梁起重机、电动葫芦桥 式起重机
通用桥式起重机、电站桥式起重机、防爆桥式起重机、绝缘桥式起重机、 冶金桥式起重机、架桥机、电动单梁起重机、电动单梁悬挂起重机、电 动葫芦桥式起重机、防爆梁式起重机
5、门座起重机
6、升降机
8、缆索起重机
桅杆起重机
9、机械式停车设备
第三节 起重机械的基本参数
依据GB/T6974.1《起重机术语第1部分：通用术语》，起 重机有以下主要参数： 一、起重量（代号m）是指被起升重物的质量，单位：千 克（Kg）或吨（t） 1、额定起重量 2、总起重量 3、有效起重量 4、净起重量 （是有效起重量和可分吊具质量之和） 总起重量=有效起重量+可分吊具质量+固定吊具质量+起 重扰性件质量
第二节 起重机类别、品种（2）
五、门座起重机2个品种：门座起重 机、固定式起重机
港口门座起重机、船厂门座起重机、带斗门座式起重机、电站门座起重机、港口台架 起重机、固定式起重机、液压折臂起重机
第二节起重机械类别、品种 (3)
六、升降机2个品种：施工升降机、简易升降
起重机械基础知识讲义
起重机械基础知识目录第一节起重机的分类、主要参数和组成 (2)第二节起重机设计总论 (6)第三节起重机机构及主要零部件 (12)第四节起升机构的计算 (32)第五节起重机金属结构常用材料 (35)第六节桥门式起重机金属结构 (41)第七节安全保护装置 (55)第一节起重机的分类、主要参数和组成一、起重机的分类（一）定义：起重机——以间歇、重复方式工作，挂在吊钩或其它取物装置上的重物在一定的空间范围内实现垂直升降和水平移动。
（二）起重机又可分为：1.桥架型：①桥式起重机；②门式起重机；③装卸桥；④架桥机；2.绳索型：①缆索起重机；②门式缆索起重机；3.臂架型：①门座起重机；②半门座；③塔式；④铁路起重机；⑤流动式；⑥浮式；⑦甲板；⑧桅杆；⑨悬臂；二、起重机械的主要参数（一）起重量G起重量G（过去常用字母Q表示），是指被起升重物的质量，单位为千克（kg）或吨（t）。
一般分为额定起重量、最大起重量、总起重量、有效起重量等。
1.额定起重量G n额定起重量，是指起重机能吊起的重物或物料连同可分吊具或属具（如抓斗、电磁吸盘、平衡梁等）质量的总和。
对于幅度可变的起重机，其额定起重量是随幅度变化的。
其名义额定起重量，是指最小幅度时，起重机安全工作条件下允许提升的最大额定起重量，也称最大起重量G max。
2.总起重量G t总起重量，是指起重机能吊起的重物或物料，连同可分吊具和长期固定在起重机上的吊具或属具（包括吊钩、滑轮组、起重钢丝绳以及在臂架或起重小车以下的其他起吊物）的质量总和。
3.有效起重量G p有效起重量，是指起重机能吊起的重物或物料的净质量。
如带有可分吊具抓斗的起重机，允许抓斗抓取物料的质量就是有效起重量，抓斗与物料的质量之和则是额定起重量。
（二）跨度S桥架型起重机运行轨道轴线之间的水平距离称为跨度，用字线S表示，单位为米（m）。
（三）轨距k对于小车，为小车轨道中心线之间的距离；（四）基距B基距也称轴距，是指沿纵向运动方向的起重机或小车支承中心线之间的距离。
起重与机械安全培训讲义(PPT 31张)
（4）满足劳动卫生要求
①在高温、有尘、有毒等环境下工作的起重机， 应设计成封闭式司机室 ②内部工作温度高于35℃、在高温环境下工作或 低于5℃的司机室，根据需要可安装取暖和空气 调节设备。 ③在高温环境直接受热辐射的司机室，应装设 有效的隔热层。受热辐射的窗玻璃应采用防红外 线辐射的钢化玻璃。 ④司机座一般都悬挂在金属结构件上，考虑 到起重机运行的动载效应，要有防振措施
第二单元 桥架类型起重机的金属结构
1．桥式起重机的金属结构 2．门式起重机的金属结构
第三单元 金属结构的变形与报废
1．主梁的下挠度
为保证安全，必须对起重机主梁的下挠度实施必要的控 制，其表达式如下：f ≤[f] 当满载小车位于跨中时，主梁由于额定起升载荷和小车 自重在跨中引起垂直静挠度，主梁跨中的允许挠度值应 满足下式要求：
2．横向稳定性
横向稳定性指起重机在沿轨道方向的稳定 性，验算非工作状态下最大风力时的自重稳定性! 其验算公式为 :
第二单元 室外起重机防风抗滑安全性
1．正常工作状态 2．非工作状态
第四节 桥架类型起重机的安全检验
第一单元 技术鉴定
1．工作机构部分 2．金属结构部分 3．电气部分 4．安全防护装置和措施
3．动载试验
• • • • • • • • •
• • • •
• • • • •
1、不是井里没有水，而是你挖的不够深。不是成功来得慢，而是你努力的不够多。 2、孤单一人的时间使自己变得优秀，给来的人一个惊喜，也给自己一个好的交代。 3、命运给你一个比别人低的起点是想告诉你，让你用你的一生去奋斗出一个绝地反击的故事，所以有什么理由不努力! 4、心中没有过分的贪求，自然苦就少。口里不说多余的话，自然祸就少。腹内的食物能减少，自然病就少。思绪中没有过分欲，自然忧就少。大悲是无泪的，同样大悟 无言。缘来尽量要惜，缘尽就放。人生本来就空，对人家笑笑，对自己笑笑，笑着看天下，看日出日落，花谢花开，岂不自在，哪里来的尘埃! 5、心情就像衣服，脏了就拿去洗洗，晒晒，阳光自然就会蔓延开来。阳光那么好，何必自寻烦恼，过好每一个当下，一万个美丽的未来抵不过一个温暖的现在。 6、无论你正遭遇着什么，你都要从落魄中站起来重振旗鼓，要继续保持热忱，要继续保持微笑，就像从未受伤过一样。 7、生命的美丽，永远展现在她的进取之中;就像大树的美丽，是展现在它负势向上高耸入云的蓬勃生机中;像雄鹰的美丽，是展现在它搏风击雨如苍天之魂的翱翔中;像江 河的美丽，是展现在它波涛汹涌一泻千里的奔流中。 8、有些事，不可避免地发生，阴晴圆缺皆有规律，我们只能坦然地接受;有些事，只要你愿意努力，矢志不渝地付出，就能慢慢改变它的轨迹。 9、与其埋怨世界，不如改变自己。管好自己的心，做好自己的事，比什么都强。人生无完美，曲折亦风景。别把失去看得过重，放弃是另一种拥有;不要经常艳羡他人， 人做到了，心悟到了，相信属于你的风景就在下一个拐弯处。 10、有些事想开了，你就会明白，在世上，你就是你，你痛痛你自己，你累累你自己，就算有人同情你，那又怎样，最后收拾残局的还是要靠你自己。 11、人生的某些障碍，你是逃不掉的。与其费尽周折绕过去，不如勇敢地攀登，或许这会铸就你人生的高点。 12、有些压力总是得自己扛过去，说出来就成了充满负能量的抱怨。寻求安慰也无济于事，还徒增了别人的烦恼。 13、认识到我们的所见所闻都是假象，认识到此生都是虚幻，我们才能真正认识到佛法的真相。钱多了会压死你，你承受得了吗?带，带不走，放，放不下。时时刻刻发 悲心，饶益众生为他人。 14、梦想总是跑在我的前面。努力追寻它们，为了那一瞬间的同步，这就是动人的生命奇迹。 15、懒惰不会让你一下子跌倒，但会在不知不觉中减少你的收获;勤奋也不会让你一夜成功，但会在不知不觉中积累你的成果。人生需要挑战，更需要坚持和勤奋! 16、人生在世：可以缺钱，但不能缺德;可以失言，但不能失信;可以倒下，但不能跪下;可以求名，但不能盗名;可以低落，但不能堕落;可以放松，但不能放纵;可以虚荣， 但不能虚伪;可以平凡，但不能平庸;可以浪漫，但不能浪荡;可以生气，但不能生事。 17、人生没有笔直路，当你感到迷茫、失落时，找几部这种充满正能量的电影，坐下来静静欣赏，去发现生命中真正重要的东西。 18、在人生的舞台上，当有人愿意在台下陪你度过无数个没有未来的夜时，你就更想展现精彩绝伦的自己。但愿每个被努力支撑的灵魂能吸引更多的人同行。
起重机司机培训讲义
起重机司机培训讲义第一章起重机的分类及其工作参数一、起重机的分类起重机的功能是把它所服务范围内的物件从一个地点按照人们的意志送到另一个地点去。
根据起重机的运动机构，可分为单动作的轻小型起重机械和复杂动作的起重机械。
单动作的轻小型起重机械主要有千斤顶、绞车、卷扬机、起重葫芦等，复杂动作的起重机械可分为桥式类型和旋转类型起重机。
二、起重机的主要工作参数1、起重量（Q）：是指起重机在正常作业时所允许起重物件的最大重量加上取物装置的重量（吊钩除外），成为起重机的额定起重量。
2、起升高度（H）：一般是指起重机取物装置作业场地地面或起重机运行轨道顶面到取物装置最上面位置时的垂直距离（如用吊钩，测量到吊钩中心；如用抓斗，测量到抓斗最低点）。
3、工作速度（U）工作速度包括起升、变幅、旋转和运行四个机构的工作速度。
⑴起升速度是指吊钩（或其它取物装置）的上升速度。
⑵变幅速度是指从最大幅度变到最小幅度所需要的时间。
动臂起重机的变幅速度是指取物装置从最大幅度到最小幅度的平均线速度。
⑶旋转速度是指旋转类型起重机每分钟的转速。
⑷运行速度是指起重机的行走速度。
4、跨度（L）：是指桥式类型起重机大车运行车轮轨道中心线之间的距离。
5、幅度（L）：是指旋转类型的动臂起重机吊钩中心线到起重机回转中心线之间的水平距离。
6、工作类型：表示起重机的繁忙程度和载荷变化的参数。
分为轻型、中型、重型、特重型。
第二章起重作业的基本知识第一节基本力学知识一、力的基本概念1、什么叫力：力是物体间的相互作用。
这种作用可以引起物体运动状态发生变化或者使物体发生变形。
2、力的三要素力的大小、方向和作用点称为力的三要素。
力对物体的作用效果取决于力的三要素，只要一个要素改变，力的作用效果就会改变。
3、力的合成与分解如果作用于某物体上的两个或几个力对物体所产生的作用，与另一个力单独作用于该物体时所产生的效果完全相同，则这个力就称为这几个力的合力；反之，这几个力也称为这一个力的分力。
起重机知识培训
☞起重伤害事故的直接原因：
➣起重机在吊运物体时，无专人或不熟悉指挥信号，物体下 降过快，造成脱钩。
➣钢丝绳没有定期检查，吊运物体受力过大而造成断裂伤人 。➣由于吊挂钩时不当，使物体不稳定产生晃动，碰到堆 物或撞击周围人员。
➣对作业环境危险源认识不足，造成在吊件的惯性移动过程 中，挤压碰撞人。
➣由于吊装方法不对，捆绑不牢固，导致吊件坠落，地面人 员遭受伤害。
第三部分 起重机械安全操作规程
• 起重指挥人员在作业前的安全准备工作
• 1.技术准备 • （1）掌握起重、吊运任务的技术要求，包括 • 学习审查图纸、调查了解吊装物的情况。 • （2）参加编制吊装吊运方案，确定吊装作业 • 人员的构成。 • （3）向参加吊装吊运的人员进行安全与技术 • 交底 ，对作业班组进行明确的岗位分工和职责 • 交底，认真交待指挥信号的运用。 • （4）选择和确定吊点及吊运器具。
。 3）应具有对起重机全部机构及装置的性能和用途、电气知
识及防火知识 4）起重机司机操作时不准吸烟、吃东西、看书报、打手机
等，应严格遵守劳动纪律。 5）起重机司机应熟悉各种指挥信号。
实用文档
第三部分起重机械安全操作规程
• 稳——启动、制动平稳，吊钩、吊具和 吊物不游摆。
• 准——吊钩、吊具和吊物准确停在指定 位置上方降落。
设备类别
设备品种
电动葫芦门式起重机
门式起重机
岸边集装箱门式起重机
防爆门式起重机、装卸桥 等
塔式起重机
普通塔式起重机 电站塔式起重机
门座起重机 门座式起重机 固定式起重机
实用文档
第一部分起重机械的分类及结构
•序号
15 16 17 18 19
设备类别 流动式起重机
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）水电站门式起重机：通常型号为 ① SMD型：表示起重机为单吊点 ② SME型：表示起重机为双吊点
（3）轨道式集装箱门式起重机的型号自定 （4）万能杆件拼装式龙门起重机企业自定 （5）岸边集装箱起重机企业自定 （6）造船门式起重机：通常型号 MGC （7）电动葫芦门式起重机： 通常型号： ①MH型：代表电动葫芦吊钩门式起重机 ② MHZ型：代表电动葫芦猪都门式起重机 ③MHC型：代表电动葫芦电磁门式起重机 ④ MHE型：代表两个电动葫芦吊钩门式起重机 （8）装卸桥的型号由企业自定
②LDP型：电动葫芦安装在角形小车上的起重机。 ③ LDC型： 电动葫芦布置在主梁侧面，但是电 动葫芦仍在主梁下翼缘运行。 ④ LDZ型：电动葫芦下方的吊具为抓斗。 ⑤ LC型：电动葫芦下方的吊具为为电磁吸盘。 ⑥LDE型：两个电动葫芦
（8）电动单梁悬挂起重机，最常用的型号： ① LX型：电动葫芦小车在主梁下翼缘运行，电动
（1）通用桥式起重机： ①QD型：Q------代表桥式
D------代表起升机构为单小车、吊具为吊钩 ②QE型：E------代表起升机构为两个小车、吊具为吊钩 ③QZ型：Z------代表吊具为抓斗，通常该型号的起重机小车 为一个 ④QC型：C-----代表吊具为电磁吸盘，通常该型号的起重机 小车为一个 ⑤QA型：代表吊具为电磁吸盘吊钩两用起重机，通常该类 型号的起重机小车为一个 ⑥QP型：代表吊具为抓斗电磁吸盘两用起重机，通常该类 型号的起重机小车为一个 ⑦QN型：代表吊具为抓斗吊钩两用起重机，通常该类型号 的起重机小车为一个 ⑧QS型：代表吊具为吊钩抓斗电磁吸盘三用起重机，通常 该类型号的起重机小车为一个 ⑨ QDY型：代表按照国家总局373号文件相关要求制造的用 于调运融融金属的通用桥式起重机（75t以下，不含） 其他型：
（三）、以上是在类别（型）的基础上进行 的品种（型式）的分类，那么，我国目前发 放的起重机械制造许可证是在品种的基础上 发到型号，那么对应不同的品种型号如何确 定的呢？下面就同一品种对型号进行划分， 但是大家要注意，目前我国的最新标准对型 号不进行强制规定，每个单位可以按照自己 公司的情况进行分别起型号，就像每家的孩 子起名字一样，下面只就桥式起重机、门式 起式起重机： （3）防爆桥式起重机：用QB型号：B------代表防爆 （4）绝缘桥式起重机：用QY型号：Y------代表绝缘 （5）冶金桥式起重机：冶金桥式起重机由于其工作的性质 和场所不同分为铸造起重机、地面加料起重机、料箱起重机、 铸造起重机、脱锭起重机、揭盖起重机、夹钳起重机、板坯 搬运起重机、料耙起重机、锻造起重机、淬火起重机、加热 炉装取料起重机、电解铝多功能起重机、电解铜多功能起重 机共14种。
对于单主梁门式起重机： ①MDG型: D------代表起升机构为单小车、吊具为吊钩 ②MDE型：E------代表起升机构为两个小车、吊具为吊钩 ③MDZ型：Z------代表吊具为抓斗，通常该型号的起重机小 车为一个 ④MDC型：C-----代表吊具为电磁吸盘，通常该型号的起重 机小车为一个 ⑤MDA型：代表吊具为电磁吸盘吊钩两用起重机，通常该 类型号的起重机小车为一个 ⑥MDP型：代表吊具为抓斗电磁吸盘两用起重机，通常该 类型号的起重机小车为一个 ⑦MDN型：代表吊具为抓斗吊钩两用起重机，通常该类型 号的起重机小车为一个 ⑧MDS型：代表吊具为吊钩抓斗电磁吸盘三用起重机，通 常该类型号的起重机小车为一个
和下降距离：起升高度是指起重机水平停机面或运行轨道到 吊具允许最高位置的垂直距离。下降深度是指吊具最低工作 位置与起重机水平支撑面之间的垂直距离。（9）运行速度： 分为起升速度、小车运行速度、大车运行速度。（10）工作 级别：分为A1~A8（11 ）起重力矩：幅度与相应的起吊物品 重力的乘积。
4、流动式起重机： （1）额定起重量：起重机能吊起的重物和物料连同可分吊 具和属具（如抓斗、电磁吸盘等）质量的总和（2）起重力 矩：幅度与相应的起吊物品重力的乘积。（3）基本臂长 （4）全伸主臂臂长（5）基本臂最大起升高度（6）全伸主 臂最大起升高度（7）吊臂最大仰角（8）吊臂最小仰角（9） 支腿纵向跨距（10）支腿横向跨距（11 ）最高升降速度（12） 最低升降速度（13）变幅时间（14）伸缩时间（15）最高回 转速度（16）总长（17）总宽（18）总高（19）轴距（20） 轮距
起重机械相关知识学习讲义
学习内容： 一、起重机械分类形式 二、起重机械主要参数、主要零部件及 其构造 三、起重机械制造许可相关要求 四、起重机械安装改造维修相关要求 五、起重机械使用相关要求 六、起重机械检测检验相关要求 七、起重机械法规体系建立情况
一、起重机械的分类形式： （一）首先 按照类别（型）分 ，分为12类： 1、桥式起重机 2、门式起重机 3、塔式起重机 4、流动式起重机 5、铁路起重机 6、门座起重机 7、升降机 8、缆索起重机 9、桅杆起重机 10、旋臂式起重机 11 、轻小型起重机 12、机械式停车设备
11、轻小型起重设备 分8个品种： （1）输变电施工用抱杆 （2）电站牵张设备 （3）钢丝绳电动葫芦 （4）防爆钢丝绳电动葫芦 （5）环链电动葫芦 （6）气动葫芦 （7）防爆气动葫芦 （8）带式电动葫芦 （以下 8个品种调整为场（厂）内专用机动车辆： 内燃平衡重式叉车、蓄电池平衡重式叉车、内燃侧 面叉车、插腿式叉车、前移式叉车、三向堆垛叉车、 托盘堆垛车、防爆叉车）
（二）按照不同的类别（型）再进行下一级别的分类，也就 是说同一类别（型）按照品种（也叫型式）进行分类，分为 83个品种（其中8个品种调整到场（厂）内专用机动车辆： 1、桥式起重机分为10个品种： （1）通用桥式起重机 （2）电站桥式起重机 （3）防爆桥式起重机 （4）绝缘桥式起重机 （5）冶金桥式起重机 （6）架桥机 （7）电动单梁起重机 （8）电动单梁悬挂起重机 （9）电动葫芦桥式起重机 （10）防爆梁式起重机
12、机械式停车设备分9个品种： （1）升降横移类机械式停车设备 （2）垂直循环类机械式停车设备 （3）多层循环类机械式停车设备 （4）平面移动类机械式停车设备 （5）巷道堆垛类机械式停车设备 （6）水平循环类机械式停车设备 （7）垂直升降类机械式停车设备 （8）简易升降类机械式停车设备 （9）汽车专用升降机类停车设备
葫芦布置在主梁下方。 ② LXC型：电动葫芦布置在主梁侧面，但是电动
葫芦仍在主梁下翼缘运行。 （9）电动葫芦桥式起重机： 常用型号
① LH型：双根主梁，一个小车电动葫芦固定在小 车架上。
② LHE型：两个小车电动葫芦分别固定在小车架 上。 （10）防爆梁式起重机： 常用型号
①LB型代表防爆电动单梁起重机 ②LXDB型代表防爆电动单梁起重机 ③LHB型代表防爆电动葫芦桥式起重机
2、门式起重机：
（1）额定起重量：起重机能吊起的重物和物料连同可分吊 具和属具（如抓斗、电磁吸盘等）质量的总和（2）总起重 量：是指起重机能吊起的重物和物料，连同可分吊具和长期 固定在起重机上的吊具和属具（吊钩、滑轮组、钢丝绳等）。 （3）有效起重量：是指起重机能吊起的重物和物料的净质 量。（4）跨度：桥架型起重机运行轨道轴线之间的水平距 离。（5）轨距：对于小车是指小车轨道中心线之间的距离。 （6）基距：也称轴距是指地梁车轮之间的水平距离。（7） 轮压：是指一个车轮传递到轨道或地面上的最大垂直载荷。 （8）起升高度和下降距离：起升高度是指起重机水平停机 面或运行轨道到吊具允许最高位置的垂直距离。下降深度是 指吊具最低工作位置与起重机水平支撑面之间的垂直距离。 （9）运行速度：分为起升速度、小车运行速度、大车运行 速度。（10）工作级别：分为A1~A8（11 ）有效悬臂长度： 是指起重机小车能够到达的悬臂的水平距离。
3、塔式起重机：
（1）额定起重量：起重机能吊起的重物和物料连同可分吊 具和属具（如抓斗、电磁吸盘等）质量的总和（2）总起重
量：是指起重机能吊起的重物和物料，连同可分吊具和长期 固定在起重机上的吊具和属具（吊钩、滑轮组、钢丝绳等）。 （3）有效起重量：是指起重机能吊起的重物和物料的净质 量。（4）幅度：起重机置于水平场地时，空载吊具垂直中 心至回转中心之间的水平距离。（5）轨距：是指轨道中心 线或起重机行走车轮踏面中心线之间的距离。（6）基距： 也称轴距地梁车轮之间的水平距离。（7）轮压：是指一个 车轮传递到轨道或地面上的最大垂直载荷。（8）起升高度
二、起重机械主要参数、主要零部件及其构造
? （一）起重机械主要参数 ? 1、桥式起重机 ? （1）额定起重量：起重机能吊起的重物和物料连同可分吊具和属具
（如抓斗、电磁吸盘等）质量的总和（2）总起重量：是指起重机能 吊起的重物和物料，连同可分吊具和长期固定在起重机上的吊具和属 具（吊钩、滑轮组、钢丝绳等）。（3）有效起重量：是指起重机能 吊起的重物和物料的净质量。（4）跨度：桥架型起重机运行轨道轴 线之间的水平距离。（5）轨距：对于小车是指小车轨道中心线之间 的距离。（6）基距：也称轴距端梁车轮之间的水平距离。（7）轮压： 是指一个车轮传递到轨道或地面上的最大垂直载荷。（8）起升高度 和下降距离：起升高度是指起重机水平停机面或运行轨道到吊具允许 最高位置的垂直距离。下降深度是指吊具最低工作位置与起重机水平 支撑面之间的垂直距离。（9）运行速度：分为起升速度、小车运行 速度、大车运行速度。（10）工作级别：分为A1~A8（11）防爆等级
2、门式起重机分为8个品种： （1）通用门式起重机 （2）水电站门式起重机 （3）轨道式集装箱门式起重机 （4）万能杠件拼装式龙门起重机 （5）岸边集装箱起重机 （6）造船门式起重机 （7）电动葫芦门式起重机 （8）装卸桥
3、塔式起重机分 3个品种： （1）普通塔式起重机塔式 （2）电站塔式起重机 （3）皮带布料机
7、升降机分9个品种 （1）曲线施工升降机 （2）锅炉炉膛检修平台 （3）钢索式液压提升装置 （4）电站提滑模装置 （5）升船机 （6）施工升降机 （7）简易升降机 （8）升降作业平台 （9）高空作业车
8、缆索起重机分4个品种 （1）固定式缆索起重机 （2）摇摆式缆索起重机 （3）平移式缆索起重机 （4）辐射式缆索起重机 9、桅杆起重机分2个品种 （1）固定式桅杆起重机 （2）移动式桅杆起重机 10、旋臂式起重机3个品种 （1）柱式旋臂式起重机 （2）壁式旋臂式起重机 （3）平衡悬臂式起重机
