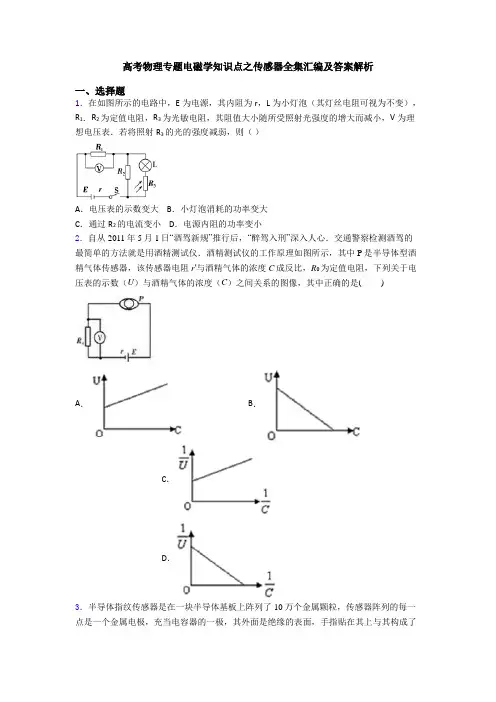

一、选择题

1．如图所示是一个基本逻辑电路。声控开关、光敏电阻、小灯泡等元件构成的一个自动控制电路。该电路的功能是在白天无论声音多么响，小灯泡都不会亮，在晚上，只要有一定的声音，小灯泡就亮。这种电路现广泛使用于公共楼梯间，该电路虚线框N中使用的是门电路．则下面说法正确的是（）

A．R2为光敏电阻，N 为或门电路

B．R2为光敏电阻，N为与门电路

C．R2为热敏电阻，N为或门电路

D．R2为热敏电阻，N为非门电路

2．如图所示是某居民小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻（光照增强电阻变小），R2为定值电阻，A、B接监控装置．则（）

①当有人通过而遮蔽光线时，A、B之间电压升高

②当有人通过而遮蔽光线时，A、B之间电压降低

③当仅增大R2的阻值时，可增大A、B之间的电压

④当仅减小R2的阻值时，可增大A、B之间的电压

A．①③B．①④C．②③D．②④

3．图甲为斯密特触发器，当加在它的输入端A的电压逐渐上升到某个值（1.6V）时，输出端Y会突然从高电平跳到低电平（0.25V），而当输入端A的电压下降到另一个值的时候（0.8V），Y会从低电平跳到高电平（3.4V）．图乙为一光控电路，用发光二极管LED模仿路灯，R G为光敏电阻．关于斯密特触发器和光控电路的下列说法中正确的是( )

A．斯密特触发器是具有特殊功能的与门电路

B．斯密特触发器的作用是将模拟信号转换为数字信号

C．调节R1和R2的阻值都不影响光线对二极管发光的控制

D．要使二极管在天更暗时才会点亮，应该调小R1

4．图甲是在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R1="20" kΩ,R2 ="10" kΩ,R3="40" kΩ,R t为热敏电阻，它的电阻随温度变化的图线如图乙所示．当a、b 端电压U ab ≤ 0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度升高；当a、b端电压U ab>0时，电压鉴别器会令开关S断开，停止加热，则恒温箱内的温度可保持在（）

A．10℃

B．20℃

C．35℃

D．45℃

5．如图所示为用热敏电阻R和继电器L等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小．电源甲与继电器、热敏电阻等组成控制电路，电源乙与恒温箱加热器（图中未画出）相连接．则( )

A．当温度降低到某一数值，衔铁P将会被吸下

B．当温度升高到某一数值，衔铁P将会被吸下

C．工作时，应该把恒温箱内的加热器接在C、D端

D．工作时，应该把恒温箱内的加热器接在A、C端

6．电熨斗能自动控制温度，在熨烫不同的织物时，设定的温度可以不同，图为电熨斗的结

构图，电熨斗内部装有双金属片，双金属片上层金属的热膨胀系数大于下层金属，若把熨烫的棉麻衣物换成丝绸衣物，则如何调节调温旋钮（）

织物材料尼龙合成纤维丝

绸

羊

毛

棉

麻

熨烫温度低高

A．向下B．向上C．保持原状D．不能确定

7．火警报警系统原理如图甲所示，M是一个小型理想变压器，原副线圈匝数之比n1:n2

=10:1，接线柱a、b接上一个正弦交变电源，电压随时间变化规律如图乙所示，在变压器右侧部分，R2为用半导体热敏材料（电阻随温度升高而减小）制成的传感器，R1为一定值电阻．下列说法中正确的是

A．此交变电源的每秒钟电流变化50次

B．电压表示数为22 V

C．当传感器R2所在处出现火警时，电流表的示数减小

D．当传感器R2所在处出现火警时，电压表的示数减小

8．诺贝尔物理学奖授予了法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔，以表彰他们发现“巨磁电阻（GMR）效应”．基于巨磁电阻效应开发的用于读取硬盘数据的磁电技术，被认为是纳米技术的第一次真正应用．下图是研究巨磁电阻特性的原理示意图，实验发现，当闭合S1、S2后使滑动变阻器的滑片P向左滑动的过程中，指示灯明显变亮，下列说法中正确的是（）

A．滑片P向左滑动的过程中，电磁铁的磁性减弱

B．巨磁电阻的阻值随磁场的增强而明显增大

C．巨磁电阻的阻值随磁场的增强而明显减小

D．巨磁电阻不可用来制作磁电传感器

9．酒精测试仪（主要部件是二氧化锡半导体型酒精气体传感器）用于测试机动车驾驶人员是否酒驾．酒精气体传感器的电阻与酒精气体的浓度成反比，那么电压表的示数U与酒精气体浓度C之间的对应关系正确的是（）

A．U越大，表示C越小，C与U成反比

B．U越大，表示C越大，C与U成正比

C．U越大，表示C越小，但是C与U不成反比

D．U越大，表示C越大，但是C与U不成正比

10．为了儿童安全，布绒玩具必须检测其中是否存在金属断针，可以先将玩具放置强磁场中，若其中有断针，则断针被磁化，用磁报警装置可以检测到断针的存在，如图所示是磁报警装置中的一部分电路示意图，其中R B是磁敏传感器，它的电阻随断针的出现而减小，a、b接报警器，当传感器R B所在处出现断针时，电流表的电流I、ab两端的电压U将（）

A．I变大，U变小B．I变小，U变小

C．I变大，U变大D．I变小，U变大

11．电子秤使用的是()

A．超声波传感器 B．温度传感器

C．压力传感器 D．红外线传感器

12．如图所示， R4是半导体材料制成的热敏电阻，电阻率随温度的升高而减小，这就是一个火警报警器的电路，电流表是安放在值班室的显示器，电源两极之间接一个报警器，当R4所在处出现火情时，显示器的电流I和报警器两端的电压U的变化情况是( )
