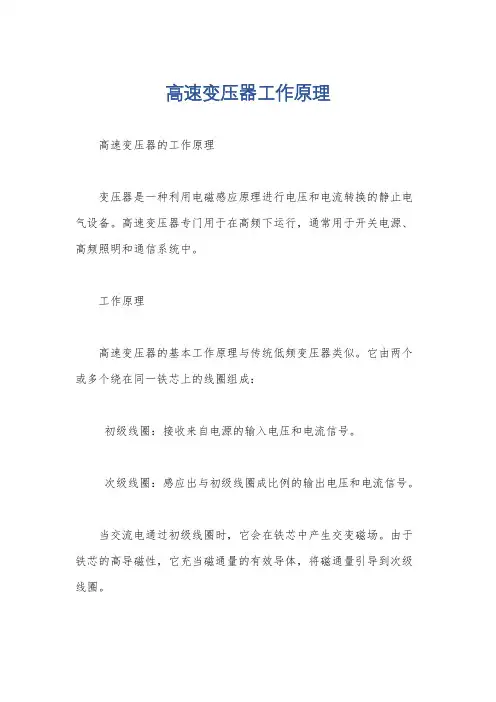

高速变压器工作原理

高速变压器工作原理高速变压器的工作原理变压器是一种利用电磁感应原理进行电压和电流转换的静止电气设备。

高速变压器专门用于在高频下运行，通常用于开关电源、高频照明和通信系统中。

工作原理高速变压器的基本工作原理与传统低频变压器类似。

它由两个或多个绕在同一铁芯上的线圈组成：初级线圈：接收来自电源的输入电压和电流信号。

次级线圈：感应出与初级线圈成比例的输出电压和电流信号。

当交流电通过初级线圈时，它会在铁芯中产生交变磁场。

由于铁芯的高导磁性，它充当磁通量的有效导体，将磁通量引导到次级线圈。

次级线圈与初级线圈磁耦合，因此铁芯中的磁通量变化会在次级线圈中感应出电压。

次级线圈上感应出的电压与初级线圈上的输入电压成正比，电压比由线圈匝数比决定。

高频下的特性高速变压器在高频下工作时有几个独特的特性：损耗降低：涡流损耗和磁滞损耗在高频下会显著增加。

为了减轻这些损耗，高速变压器通常使用铁氧体或纳米晶体等低损耗磁芯材料。

分布电容：线圈匝之间的寄生电容在高频下变得更加明显。

这会影响变压器的频率响应和效率。

为了减小分布电容的影响，高速变压器使用特殊绕线技术和分层线圈结构。

皮肤效应：高频下交流电趋于沿着导体的表面流动。

这被称为皮肤效应。

为了减轻皮肤效应，高速变压器使用特殊导体结构，如Litz线或铜箔。

应用高速变压器广泛应用于各种高频应用中，包括：开关电源：用于将交流电转换为直流电，为电子设备供电。

高频照明：用于为高频照明设备（如荧光灯和LED灯）供电。

通信系统：用于耦合和隔离不同射频频段的信号。

设计注意事项高速变压器设计涉及以下几个关键因素：铁芯材料：选择合适的铁芯材料以实现所需的损耗和磁通量密度。

绕线技术：优化线圈绕线以减小分布电容和皮肤效应。

散热：考虑损耗产生的热量，并设计适当的散热措施。

绝缘：确保变压器绝缘可靠，以防止匝间短路和泄漏电流。

结论高速变压器通过电磁感应原理在高频下实现电压和电流转换。

它们在开关电源、高频照明和通信系统中发挥着至关重要的作用。

高频变压器基础理论知识

15、为什么变压器不能过负荷运行？过负荷运行是指变压器运行时超过了铭牌上规定的电流值。

过负荷分为正常过负荷和事故过负荷两种，前者是指在正常供电情况下，用户用电量增加而引起的，它往往使变压器温度升高，促使变压器绝缘老化，降低使用寿命，所以不允许变压器过负荷运行。

特殊情况下变压器短时间内的过负荷运行，也不能超过额定负荷的30%(冬季)，在夏季不得超过15%。

对后者，事故过负荷与允许过的时间要求见下表。

事故过负荷允许时间16、变压器在运行中应该做哪几种测试？为了保证调压器能够正常运行，应经常进行下列几项测试；(1)温度测试。

变压器运行状态是不是正常，温度的高低是很重要的。

规程规定上层油温不得超过850C(即温升550C)。

一般变压器都装有专用温度测定装置。

(2)负荷测定。

为了提高变压器的利用率，减少电能的损失，在变压器运行中，必须测定变压器真正能承担的供电能力。

测定工作通常在每一季节用电蜂屯蚁聚时期进行，用钳形电流表直接测定。

电流值应为变压器额定电流的70～80%，超过时说明过负荷，应立即调整。

(3)电压测定。

规程要求电压变动范围应在额定电压±5%以内。

如果超过这一范围，应采用分接头进行调整，使电压达到规定范围。

一般用电压表分别测量次级线圈端电压和未端用户的端电压。

(4)绝缘电阻测定。

为了使变压器始终处于正常运行状态，必须进行绝缘电阻的测定，以防绝缘老化和发生事故。

测定时应设法使变压器停止运行，利用摇表测定变压器绝缘电阻值，要求所测电阻不低于以前所测值的70%，选用摇表时，低压线圈可采用500伏电压等级的。

17、什么是变压器的极性？在实用中有何作用？变压器极性是用来标志在同一时刻初级绕组的线圈端头与次级绕组的线圈端头彼此电位的相对关系。

因为电动势的大小与方向随时变化，所以在某一时刻，初、次级两线圈必定会出现同时为高电位的两个端头，和同时为低电位的两个端头，这种同时刻为高的对应端叫变压器的同极性端。

变压器原理介绍

变压器原理介绍
变压器是一种基于电磁感应原理工作的电力设备，它主要用于改变交流电的电压大小。

其主要由两个或多个线圈（一般称为初级线圈和次级线圈）组成，这些线圈通过一个共同的铁芯连接，使得线圈之间的耦合达到最大。

变压器的工作原理是基于法拉第电磁感应定律和电感耦合的原理。

当交流电通过初级线圈时，流经导线的电流会产生磁场，这个磁场会通过铁芯传导到次级线圈中，使其产生感应电动势。

这样，当初级线圈上的交流电电压变化时，次级线圈上也会产生相应大小的电压变化。

根据变压器的原理，可以推导出两个重要的公式：
1. 变压器的电压比等于次级线圈的匝数与初级线圈的匝数之比，即：
电压比 = 次级线圈匝数 / 初级线圈匝数
2. 变压器的电流比等于初级线圈的匝数与次级线圈的匝数之比，即：
电流比 = 初级线圈匝数 / 次级线圈匝数
根据这两个公式，可以实现电压的升高或降低，并且在变压器中保持功率守恒。

当电压比大于1时，变压器被称为升压变压器，用于将低电压升高到高电压；而当电压比小于1时，变压器被称为降压变压器，用于将高电压降低为低电压。

变压器广泛应用于电力系统中，用于将发电厂产生的高电压输
送到远距离，并在配电站等地方将电压降低供给用户使用。

同时，变压器也被广泛用于各种电子设备中，用于提供不同的电压供给不同的电路部件。

变压器基本知识介绍

2、绕线方式根据变压器要求不同，绕线的方式大致可分为以下几种：
2.1 一层密绕：布线只占一层，紧密的线与线间没有空隙，整齐不可交叉堆积(如图6.1)
高频变压器制作方法
2.2 均等绕：在绕线范围内以相等的间隔进行绕线；间隔误差在20% 以内算合格(如图6.2)
2.3 多层密绕：在一个绕组一层无法绕完，必须绕至第二层或二层以上
低频类变压器制作方法介绍
三、配线
低频有针脚式和引脚式两种，其配线方法也不相同（详情参见作业指导书）
低频类变压器制作方法介绍
四、焊锡
1. 操作步骤 1.1 将Pin 脚沾适量助焊剂。 1.2 焊锡：将脚插入锡槽，深度如下图所示。 1.3 焊锡后不得有漏焊、虚焊现象且焊锡光亮 2. 注意事项 2.1 焊锡时部间约为2-3秒，如果线包接有保险丝，不可焊得太久 2.2 焊温（作业指导书要求） 2.3 锡温需每隔两个小时测试并记录
变压器材料介绍
三、胶带（Tape）
2.高压测试：在测试条件AC4.0KV,50Hz 1mA 1min 下，将3圈胶带均匀缠绕在导电圆棒上，使胶带与圆棒紧密接触，高压表笔一支接圆棒，另一支接触胶带表面，胶带不击穿。
变压器材料介绍
四、漆包线（WIRE）
1.漆包线是一条铜线（或导体）经由处理将凡立水被覆在铜线表面，由于凡立水有绝缘功能，此时铜线经由缠绕变成线圈，即可用于电磁感应的各种应用 2.我们常用的漆包线：直焊性聚氨酯漆包线（QA）、聚酯漆包线（QZ）、聚胺基甲酸脂漆（UEW）、聚脂瓷漆包线（PEW）等 3.漆包线耐热等级分为：A级（105°C）、E级（120°C）、B 级（130°C）、F级（155°C）、H级（180°C） 4.漆包线常识：2UEW 耐温120°C，可以直接焊锡；而PEW 耐温155°C，180°C，焊锡时须脱漆皮

高三物理高频变压器知识点

高三物理高频变压器知识点一、什么是变压器？变压器是一种电气设备，用于改变交流电的电压和电流大小，通过电感耦合实现的。

它由两个或更多个线圈组成，其中一个叫做原线圈（也称为初级线圈），另一个叫做副线圈（也称为次级线圈）。

变压器基本上是由铁芯和线圈构成的。

二、变压器的工作原理变压器的工作原理是基于法拉第电磁感应定律。

当通过原线圈的电流变化时，所产生的磁场会传导到副线圈中，从而诱导出电动势，产生电流。

根据电磁感应定律，变压器中的电动势与线圈的匝数比例成正比，即E1 / E2 = N1 / N2其中，E1和E2分别表示原线圈和副线圈的电动势，N1和N2表示两个线圈的匝数。

三、变压器的类型1. 按照用途分类- 电力变压器：用于电力系统中的电压升降。

- 仪表变压器：用于测量和控制电路中的电压。

- 自耦变压器：通过一个线圈上的自感和互感实现电压的变换。

2. 按照结构分类- 箱式变压器：将铁芯和线圈放置在一个密封的箱子中，常用于室外场合。

- 瓦式变压器：将铁芯和线圈放置在瓦式铁心中，常用于室内场合。

四、变压器的性质及特点1. 变压器的效率：变压器的效率指的是副线圈的输出功率与原线圈的输入功率之比。

理想变压器的效率接近100%，但实际变压器存在一些损耗，如电阻损耗和磁化损耗，会降低变压器的效率。

2. 变压器的变比：变压器的变比表示原线圈和副线圈的匝数比例，例如一个变比为2:1的变压器，原线圈的匝数是副线圈匝数的两倍。

3. 变压器的标称功率：变压器的标称功率是指变压器在一定条件下能够正常工作的最大功率。

标称功率是变压器选型和使用的重要参考指标。

4. 变压器的绝缘等级：绝缘等级是指变压器的绝缘材料能够承受的最高电压。

绝缘等级决定了变压器的安全性和可靠性。

五、高频变压器的应用高频变压器主要应用于电子设备和通信系统中。

由于高频信号具有较高的频率和较小的波长，所以高频变压器要求具备较高的工作频率和较低的能量损耗。

高频变压器常用于无线通信设备、计算机、医疗设备等领域。

高频变压器的原理

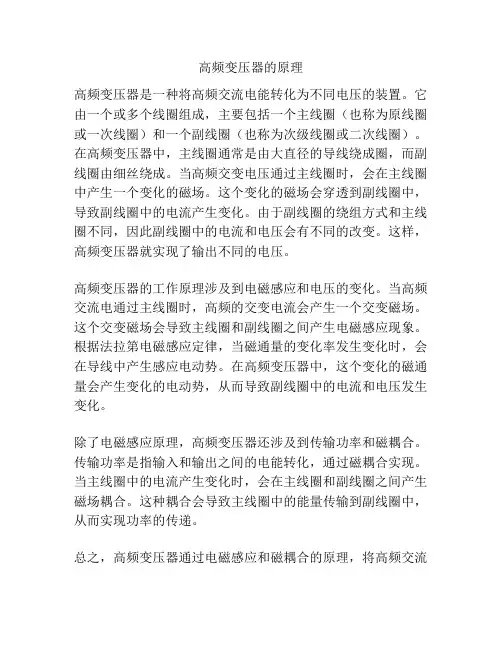

高频变压器的原理
高频变压器是一种将高频交流电能转化为不同电压的装置。

它由一个或多个线圈组成，主要包括一个主线圈（也称为原线圈或一次线圈）和一个副线圈（也称为次级线圈或二次线圈）。

在高频变压器中，主线圈通常是由大直径的导线绕成圈，而副线圈由细丝绕成。

当高频交变电压通过主线圈时，会在主线圈中产生一个变化的磁场。

这个变化的磁场会穿透到副线圈中，导致副线圈中的电流产生变化。

由于副线圈的绕组方式和主线圈不同，因此副线圈中的电流和电压会有不同的改变。

这样，高频变压器就实现了输出不同的电压。

高频变压器的工作原理涉及到电磁感应和电压的变化。

当高频交流电通过主线圈时，高频的交变电流会产生一个交变磁场。

这个交变磁场会导致主线圈和副线圈之间产生电磁感应现象。

根据法拉第电磁感应定律，当磁通量的变化率发生变化时，会在导线中产生感应电动势。

在高频变压器中，这个变化的磁通量会产生变化的电动势，从而导致副线圈中的电流和电压发生变化。

除了电磁感应原理，高频变压器还涉及到传输功率和磁耦合。

传输功率是指输入和输出之间的电能转化，通过磁耦合实现。

当主线圈中的电流产生变化时，会在主线圈和副线圈之间产生磁场耦合。

这种耦合会导致主线圈中的能量传输到副线圈中，从而实现功率的传递。

总之，高频变压器通过电磁感应和磁耦合的原理，将高频交流
电能转化为不同的电压。

这种装置在许多电子设备中广泛应用，例如无线通信、电源适配器和放大器等。

变压器的基本工作原理和基本结构

变压器的基本工作原理和基本结构
$number {01}
目录
• 变压器概述 • 变压器的基本工作原理 • 变压器的基本结构 • 变压器的运行和维护 • 变压器的发趋势和未来展望
01
变压器概述
变压器定义
01
变压器是一种利用电磁感应原理改变交流电压的设备。
02
它通常由两个或多个绕组组成，一个绕组接入电源作为原边，另一个绕组接入负载作为副边。
匝间绝缘是绕组之间的绝缘，采用绝缘材料如纸板、玻璃纤维等。
层间绝缘是不同匝数的绕组之间的绝缘，采用绝缘材料如绝缘纸等。
变压器的油箱和冷却系统
油箱是变压器的外壳，用于容纳变压器内部的主要部件。
冷却系统包括散热器和油泵，用于将变压器运行过程中产生的热量传递到散热器上，再通过油泵循环冷却油，保持变压器正常运行温度。
03
变压器的基本结构
变压器的铁芯
铁芯是变压器的重要组成部分，由硅钢片叠装而成，具有良好的磁导性。
铁芯分为心柱和铁轭两部分，心柱用于绕制原边线圈，铁轭用于连接心柱。
铁芯的作用是作为变压器磁路的主体，传递和转换磁场，进而实现电压和电流的变换。
为了减小铁损和磁滞损耗，铁芯采用涂漆绝缘处理。
变压器的电流变换原理
变压器的电流变换是指通过调节一次绕组的电压或电流，改变铁芯中的磁通量，从而影响二次绕组的电流。
当二次绕组接负载时，电流在绕组中产生磁场，磁场在铁芯中产生磁通量。磁通量在二次绕组中产生感应电动势，从而形成二次电流。
通过改变一次绕组的电压或电流，可以改变铁芯中的磁通量，从而改变二次绕组的电流。
通过智能化的监控和维护系统，能够实时监测变压器的运行状态，预测潜在故障并及时采取维护措施，提高变

《高频变压器的介绍》课件

工作原理
基于电磁感应原理，通过在变压器绕组中通入交流电，产生变化的磁场，进而在另一绕组中感应出电压。
分类与特点
分类
根据工作频率、用途、结构等特点，高频变压器可分为多种类型，如电子变压器、开关电源变压器等。
特点
体积小、重量轻、效率高、性能稳定等。
应用领域
01
02
03
通信领域
用于信号传输、功率放大等。
为了控制温升，需要采取有效的散热措施，如自然冷却、强制风冷等，以保持变压器正常工作温度。
电压与电流容量
电压
高频变压器需要能够承受一定的输入电压和输出电压来自以确保正常工作。电流容量
高频变压器需要能够承受一定的输入电流和输出电流，以满足负载的需求。
05
高频变压器的应用实例
通信设备中的高频变压器
通信设备中的高频变压器主要用于信号传输和转换，例如在无线通信基站和卫星通信设备中，高频变压器作为关键元件，实现信号的变频和功率放大等功能。
高频变压器在通信设备中需要具备高效率、低损耗和高可靠性等特性，以确保信号传输的质量和稳定性。
电力电子设备中的高频变压器
电力电子设备中的高频变压器主要用于实现高压直流电（ HVDC）的转换和传输，例如在高压直流输电（HVDC）系统和无功补偿装置（SVC）中，高频变压器起到至关重要的作用。
随着电子设备的小型化，高频变压器也需要不断缩小体积，提高功率密度。
集成化
将多个高频变压器集成在一个模块中，可以减小占用空间，提高设备的可靠性和稳定性。
高频变压器在新能源领域的应用
风力发电
高频变压器可以用于风力发电系统的能源转换和传输。
太阳能发电
高频变压器可以用于太阳能发电系统的能源转换和传输。

高频变压器培训教材

2.脉冲变压器:主要用于工作电流,电压的的非正脉冲状态,铁芯须用高频整体磁芯,若用钢片铁芯,则易形成涡流而无法正常工作.
3.低频变压器:结构与电源变压器相类似,主要用于阻抗变换,工作于音频范围(30HZ~20KHZ)
4.中频和高频变压器:中频与高频变压器在频率上没有明显的
高频变压器特性及用途
不可压伤脚，不可压断铜线，不能损坏模型. 6,铜线股数多可绞线作业.(如圖6.15) 7,0.8T的缠线标准如图6.16所示
图6.16
图6.13
图6.15
高频变压器制作工艺
图6.14
高频变压器制作工艺
五.焊锡 1.焊锡作业步骤：
1.1将产品整齐摆放. 1.2用夹子夹起一排产品. 1.3脚沾助焊劑; 1.4以白手捧刮凈锡面. 1.5焊锡：立式模型镀锡时将脚垂直插入锡槽(卧式模型将脚倾斜插入焊
锡槽)，镀锡深度以锡面平齐PIN底部为止.(如圖6.17)
2.作业完成确認.
2.1镀锡须光滑，不可有冷焊，包焊，漏焊，連焊，氧焊或锡团。 A.PIN脚为I PIN(垂直PIN)时，可留锡尖但锡尖长不超过1.5mm。 B.PIN脚为L PIN(L型PIN)时且为水平方向缠线时，在水平方向之PIN脚
高频变压器特性及用途
三. 变压器特性及用途: 1.EE,EI,EC,ER,ETD型变压器:
1.1特性: 工作频率高(20-500KHZ) 功率大(达1000W) 热稳定性高
1.2.用途: 开关电源主变压器,驱动变压器,辅助变压器,广泛应用于计算器,电源,UPS,显示
器,彩电及各类电子设备等.
2.PM,PQ型变压器:
高频变压器特性及用途
13.特殊电感:
13.1特性:
损耗低频率特性好(1-2MHZ) 稳定性好 13.2用途: 广泛应用于电源,音响,通迅,空调,PFC,磁放大电路,军用产品,航天, 航空产品等.

工频变压器

工频一般指市电的频率,在我国是50Hz,其他国家也有60Hz的。

而可以改变这个频率交流电的电压的变压器,就是叫工频变压器了。

工频变压器被大家称为低频变压器,以示与开关电源用高频变压器有区别，工频变压器在过去传统的电源中大量使用，而这些电源的稳定方式又是采用线性调节的，所以那些传统的电源又被称为线性电源。

工频变压器的原理非常简单，理论上推导出相关计算式也不复杂,所以大家形成了看法:太简单了，就那三、四个计算公式,没什么可研究的.设计时只要根据那些简单的公式,立马成功。

我认为上面的认识既有可取之处,也有值得研究的地方.可取之处:根据计算式,可以很快就计算出结果,解决了问题;值得研究的地方是:你是否了解自己设计出的产品性能?设计合理吗?设计优化过吗?经济性如何?举个例子吧,根据功率选铁芯规格就是个很繁杂的问题,因为涉及的因素比较多.有些书推荐采用下面的半经验公式去选取:S = K·Sqrt(P) (1)定下S后,然后进行其它的计算.这确实是一种实用的方法,但也要认识到,这也是一种简化了的设计方法,大多数情况下存在着浪费.这种设计方法对业余爱好者来说用不着讨论(只是偶尔设计一个变压器自己用),但对企业来说,值得讨论,产品中大批量采用这种设计时,体现的是降低了经济效益。

工频变压器的设计选材从节约能源及原材料的角度，可采取以下建议：1、减少铜的用量，有两个方面可以实现，一是减少线径这就意味着铜阻增大，铜损损耗就会增大。

二是减少圈数，就会使空载电流增大，同样空载损耗就会加大，如果变压器长时间的处于通电待机状态，电力资源的浪费是非常大的。

每年我国因为家用电器的长期处于待机通电状态造成的电力浪费以数十亿元计。

2、变压器设计时应使铜损和铁损相等，这样变压器的损耗最低，工作最稳定，如果一个变压器设计完后，由于为节省铜线，而采取小号的线径和减少圈数的方法，使得铁心窗口还有很多的空间余量，这样就说明铁心的尺寸选择的过大，造成了铁心的浪费，由于铁心的规格大，绕线的平均周长也大，同样会造成铜线的用量增加。

高频变压器工作原理及用途

高频变压器工作原理及用途简介就是作为开关电源最主要得组成部分。

开关电源中得拓扑结构有很多。

比如半桥式功率转换电路,工作时两个开关三极管轮流导通来产生10０kHz得高频脉冲波,然后通过高频变压器进行变压,输出交流电,高频变压器各个绕组线圈得匝数比例则决定了输出电压得多少。

典型得半桥式变压电路中最为显眼得就是三只高频变压器:主变压器、驱动变压器与辅助变压器(待机变压器),每种变压器在国家规定中都有各自得衡量标准,比如主变压器，只要就是200W以上得电源，其磁芯直径(高度)就不得小于35mm。

而辅助变压器,在电源功率不超过３00W时其磁芯直径达到1６mm就够了。

工作原理变压器就是变换交流电压、电流与阻抗得器件,当初级线圈中通有交流电流时，铁芯(或磁芯)中便产生交流磁通,使次级线圈中感应出电压（或电流)。

变压器由铁芯（或磁芯)与线圈组成，线圈有两个或两个以上得绕组,其中接电源得绕组叫初级线圈，其余得绕组叫次级线圈。

用途高频变压器就是工作频率超过中频(10kHz)得电源变压器,主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源与高频逆变焊机中作高频逆变电源变压器得。

按工作频率高低,可分为几个档次：1０kHz- 50kＨz、50kHｚ-10０ｋＨz、10０kHz～５00kHz、500kHｚ～1MHz、１ＭHz以上。

传送功率比较大得情况下,功率器件一般采用 IGBT,由于ＩGBＴ存在关断电流拖尾现象,所以工作频率比较低;传送功率比较小得,可以采用MＯSFET,工作频率就比较高。

制造工艺高频变压器得制造工艺要点一。

绕线A 确定ＢOＢBＩN得参数B 所有绕线要求平整不重叠为原则C 单组绕线以单色线即可,双组绕线必需以双色线或开线浸锡来分脚位,以免绕错D 横跨线必需贴胶带隔离1、疏绕完全均匀疏开2、密绕排线均匀紧密3、线圈两边与绕线槽边缘保持足够得安全距离A,Ｂ4、套管长度必须足够，一端伸入绕线管得安全胶带以内,另一端伸出ＢOBBIN上沿面，但不得靠近PIN５、最外层胶带切割在铁芯组合面,切割处必须被铁芯覆盖。

高频加热器中变压器的作用

高频加热器中变压器的作用
在高频加热器中，变压器起着至关重要的作用。

变压器是一种电气设备，用于改变交流电的电压。

它由两个或更多的线圈（称为初级线圈和次级线圈）以及共享磁场的铁芯组成。

当高频加热器工作时，变压器的作用主要表现在以下几个方面：
1. 电压转换，高频加热器需要将电网提供的标准电压（通常为220V或380V）转换为适合高频加热的工作电压。

变压器通过改变线圈的匝数比例，可以将电网电压升高或降低到所需的工作电压，以满足高频加热器的工作要求。

2. 电流调节，变压器还可以通过改变线圈的匝数比例，调节电流的大小。

在高频加热过程中，通过调整变压器的变比，可以控制电流的大小，从而控制加热器中的能量传递和加热效果。

3. 隔离和安全性，变压器还起到隔离的作用，将电网电压与高频加热器分开，确保高频加热器的安全运行。

通过变压器的隔离作用，可以防止电网电压的干扰和波动对高频加热器产生不良影响，同时也保护了操作人员的安全。

4. 能量传递，变压器通过变换电压和电流，将电能从电网传递到高频加热器中的工作线圈。

变压器的铁芯可以集中磁场并提高能量传递效率，确保高频加热器能够获得足够的电能来进行加热。

总而言之，变压器在高频加热器中起到电压转换、电流调节、隔离和安全保护以及能量传递的重要作用。

它确保了高频加热器的正常运行，提供了稳定的电能供应，并保障了操作人员的安全。

高频变压器简介

用途
适用于高温度等级变压器及线圈。音圈、蜂鸣器、扬声器、光驱线圈等
直焊型聚酯亚胺漆包线醇溶自粘漆包线
热熔自粘漆包线
具有热溶特性，在电热或热适用于绕制各类线圈。风下自粘层溶化使线圈成型。
丝包线
USTC
130℃ 155℃ 180℃
为UEW线加人造纤维丝包制而成，可降低层间分布电容，提高绝缘性，以及降低集肤效应等。
磁性材料应用：
三 . 磁芯材质特性比较
材质特性项目铁氧体镍钢片非晶微晶矽钢片 MPP 铁粉芯
磁通密度 gauss
初始磁导率μ i 最高工作温度
4600~ 5100
250~ 15000 125℃
7000~ 15000
15000 200℃
16000
10000 150℃
16000
4000 300℃
适用于天线线圈，及其他高频大电流线圈、高频变压器等。
线材介绍（3）
品种
型号
LITZ
温度等级
130℃ 155℃ 180℃
特点
用途
绞线
将UEW线绞合而成。具很好高频线圈、高频变压器等。高频特性，可降低线间匝间分布电容以及降低集肤效应。
三层绝缘线
TEX-E TEX-F TRW、
UL1007 UL1015 …
温度特性磁场特性频率特性机械特性
其他
越稳定越好
绕线、散热、漏磁 …
线架材料介绍：
电木材（PHENOLIC）
线架
尼龙（NYLON） PBT（POLYBUTYLENE TEREPHTHALATE）塑胶材 PET（POLYETHYLENE TEREPHTHALATE） LCP（LIQUID CRYSTAL POLYESTER） PPS（塑钢 POLYPHENYLENS SULFIDE）

高频变压器

高频变压器高频变压器是作为开关电源最主要的组成部分。

开关电源一般采用半桥式功率转换电路，工作时两个开关三极管轮流导通来产生100kHz的高频脉冲波，然后通过高频变压器进行降压，输出低电压的交流电，高频变压器各个绕组线圈的匝数比例则决定了输出电压的多少。

典型的半桥式变压电路中最为显眼的是三只高频变压器：主变压器、驱动变压器和辅助变压器（待机变压器），每种变压器在国家规定中都有各自的衡量标准，比如主变压器，只要是200W 以上的电源，其磁芯直径（高度）就不得小于35mm。

而辅助变压器，在电源功率不超过3 00W时其磁芯直径达到16mm就够了。

变压器的工作原理变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。

变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。

高频变压器是工作频率超过中频（10kHz）的电源变压器，主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。

按工作频率高低，可分为几个档次：10kHz-50kHz、50kHz-100kHz、100kHz～500kHz、5 00kHz～1MHz、1MHz以上。

传送功率比较大的，工作频率比较低；传送功率比较小的，工作频率比较高。

[1]高频变压器悬赏分：0 - 解决时间：2009-1-15 15:35高频变压器中的EC42型和EE42有什么区别，42前面的字母分别代表什么？提问者：hbt0090 - 初学弟子一级最佳答案EC42型和EE42型是用于高频变压器或电感的两种铁氧体磁芯的型号，这种磁芯由两个“E”形磁体组成，这两种型号磁芯的区别(亦即42前面字母的含义)在于：EC型的磁芯中芯柱为圆形，EE型的磁芯中芯柱为方形。

高频变压器用在低频电路会出现什么问题悬赏分：0 - 解决时间：2007-5-25 18:28高频变压器用在低频电路会出现什么问题；低频变压器用在高频电路会出现什么问题？比如50HZ和50KHZ！提问者：余成YW S - 助理四级最佳答案高频变压器用在低频电路中电流增大，可能烧坏变压器。

特斯拉线圈和马克思发生器

特斯拉线圈和马克思发生器
特斯拉线圈和马克思发生器都是高压电源设备，它们在原理和用途上有一定的区别。

特斯拉线圈，又称高频高压变压器，是一种利用电磁共振原理工作的设备。

它主要由线圈、电容器和电阻等组成。

当输入直流电时，通过电磁共振原理，线圈会产生高频交流电。

特斯拉线圈在放电时能产生非常壮观的闪电效果，但其制作过程相对复杂，成本较高。

马克思发生器，又称脉冲直流高压电源，是一种基于电容串并联原理的设备。

它主要由电容器、电阻和高压电源等组成。

当高压电源对电容器充电时，电容器的电压逐渐升高。

当电压达到一定程度时，电容器会击穿并放电。

电容器的并联充电、串联放电使得电压骤增，从而产生脉冲直流高压。

马克思发生器结构相对简单，制作成本较低，适合用于产生较短的电弧。

总结一下，特斯拉线圈和马克思发生器的主要区别如下：
1.原理：特斯拉线圈利用电磁共振原理产生高频交流电，而马克思发生器利用电容串并联原理产生脉冲直流高压。

2.结构：特斯拉线圈结构较为复杂，制作成本较高；马克思发生器结构相对简单，制作成本较低。

3.用途：特斯拉线圈主要用于产生高频高压电源，放电效果壮观；马克思发生器主要用于产生脉冲直流高压，适合用于产生较短
的电弧。

以上就是关于特斯拉线圈和马克思发生器的介绍。

高频变压器工作原理

高频变压器工作原理
高频变压器是一种用于改变交流电压的电气设备。

它的工作原理基于电感和电能传输的原理。

高频变压器通常由一个主线圈和一个副线圈组成。

主线圈是连接到电源的线圈，副线圈是连接到负载的线圈。

两个线圈之间通过一个铁芯相连。

当主线圈上通入交流电时，产生的交变磁场会通过铁芯传递到副线圈上。

根据法拉第电磁感应定律，副线圈中会感应出一定的电压。

通过改变主线圈和副线圈的匝数比，可以改变输出电压的大小。

由于高频变压器通常工作在高频范围，电能传输时以磁场感应为主导。

高频电流通过主线圈产生的磁场会迅速传导到副线圈，从而实现高效的电能传输。

此外，铁芯的存在可以增加磁场的传导效率。

高频变压器还可以通过控制器来调节输出电压和输入电流。

控制器通常是一个电子装置，通过改变主线圈上的电流和频率来实现电压调节。

同时，控制器还能保护变压器免受过电流和过电压等因素的损坏。

总之，高频变压器通过变换主线圈上的交流电压，利用电磁感应原理在副线圈上产生相应的电压。

它在电能传输中具有高效率和可调性的特点，广泛应用于电力系统、通信设备以及许多其他领域。

简述变压器的工作原理及作用

简述变压器的工作原理及作用
一、工作原理
变压器是一种用来改变交流电压的电气设备，其工作原理基于电磁感应定律。

当交流电流通过变压器的初级线圈时，产生一个交变磁场，这个磁场会穿过次级线圈，导致次级线圈中感应出电动势，并使次级线圈中的电流产生变化。

根据法拉第电磁感应定律，磁场的变化会导致次级线圈中电压的变化，从而实现了电压的升高或降低。

二、作用
1.电压变换：变压器可以将输入的交流电压升高或降低到需要的电压
值，满足不同电器设备的工作要求。

2.功率匹配：通过变压器可以实现输入端和输出端功率的匹配，避免
电路中功率的浪费和损耗。

3.隔离保护：变压器能够提供电气设备之间的电气隔离，保护电气设
备和人员的安全。

4.电流调节：通过变压器可以控制电路中的电流大小，实现对电流的
调节和限制。

5.电能传输：变压器在电力传输和配电系统中起到重要作用，将发电
厂产生的高压电能转换为低压用于供电。

综上所述，变压器是电气工程中常用的设备之一，通过改变电压实现对电路的调节和保护，对于电力系统的稳定运行和电气设备的正常工作都至关重要。
