KBSG系列矿用隔爆型干式变压器.
矿用隔爆型变压器尺寸
矿用隔爆型变压器尺寸
【原创实用版】
目录
1.矿用隔爆型变压器的定义和用途
2.矿用隔爆型变压器的结构特点
3.矿用隔爆型变压器的型号和参数
4.矿用隔爆型变压器的操作规程
5.矿用隔爆型变压器的注意事项
正文
矿用隔爆型变压器是一种特殊的变压器，主要用于矿井中有爆炸危险的场所。
它具有防爆功能，可以承受内部压力达到 0.8 兆帕。
矿用隔爆型变压器多制成干式，主要结构特点是箱壳的全部接合面均按隔爆要求制作。
矿用隔爆型变压器的尺寸和型号可以根据需要进行定制。
常见的型号有 kbsg-500/10/0.4、kbsg-500/10/1.2 等，其中数字表示变压器的额定容量、一次额定电压和二次额定电压。
矿用隔爆型变压器的容量可以从50kva 到 6300kva 共 20 个容量等级，可以满足不同场合的需要。
在操作矿用隔爆型变压器时，需要注意穿戴绝缘靴和绝缘手套，以保证操作人员的安全。
同时，还需要遵守故障断电等操作规程，确保设备的正常运行。
第1页共1页。
矿用隔爆型干式变压器
矿用隔爆型干式变压器引言随着现代矿山设备的不断发展，对电力设备的要求也越来越高。
矿用隔爆型干式变压器作为一种新型的变压器产品，具备了防爆、隔热、免维护等特点，逐渐得到了矿山企业的关注和使用。
本文将介绍矿用隔爆型干式变压器的特点、结构、工作原理以及适用场景等内容。
特点矿用隔爆型干式变压器具有以下特点：1.防爆性能好：采用特殊材料和工艺，使得设备在矿山环境中能够抵御火花、水、湿气等可能导致爆炸的因素。
2.隔热性能优异：干式变压器的绕组和铁芯之间使用隔热材料，能够有效阻止热量传导，提高设备的工作效率。
3.节能环保：由于干式变压器不需要使用冷却剂，可避免漏油现象，减少了能源的浪费，同时也不会对环境造成污染。
4.维护简单：无需定期更换绝缘油，也免去了对油箱、油管等部件的日常维护工作，降低了设备的运维成本。
结构矿用隔爆型干式变压器的结构主要分为绕组、铁芯和外壳三个部分。
绕组绕组是变压器的关键部位，主要由高压绕组、低压绕组和与之对应的绝缘结构组成。
绕组使用高温绝缘材料进行绝缘处理，以提高设备的耐热性。
铁芯铁芯是变压器的磁路部分，起到承载磁场和传导磁能的作用。
矿用隔爆型干式变压器采用高导磁性材料制成的铁芯，能够有效减小磁损耗，提高变压器的能效。
外壳外壳是保护变压器内部部件和防护设备的重要部分。
矿用隔爆型干式变压器的外壳采用特殊材料制成，具有防爆和防水性能，确保变压器在矿山恶劣环境中的安全运行。
工作原理矿用隔爆型干式变压器的工作原理基本与普通干式变压器相同。
当交流电源输入时，通过高压绕组和低压绕组之间的磁耦合作用，将电网的高电压转变为用户所需要的低电压。
同时，通过变压器的铁芯，实现电能的传导和分配。
而矿用隔爆型干式变压器在工作时还能抵御矿山环境中产生的可能引发爆炸的因素，确保设备的安全稳定运行。
适用场景矿用隔爆型干式变压器广泛应用于各类矿山设备，特别适用于以下场景：1.煤矿井下及矿井地面设备供电。
2.冶炼、化工等重工业场所的电力输配系统。
矿用隔爆型移动变电站
矿用隔爆型移动变电站保护系统一、概述目前在我们矿区综采工作面使用的国产矿用隔爆型移动变电站主要是KBSGZY型系列，主要包括KBSGZY-1600KVA、KBSGZY-2000KVA、KBSGZY-3150KVA，及目前国内最大型的KBSGZY-4000KVA，由矿用隔爆型高压真空配电装置、隔爆型低压侧保护箱和隔爆型干式变压器等组成。
二、矿用隔爆型干式变压器1、型号：KBSGZY口－口/ 口其中：KB表示矿用隔爆型；S表示三相；G表示干式；Z表示组合式；Y表示移动式；口若为T表示圆筒式外壳、长方形外壳无此代号；口/口表示额定容量（KVA）/高压器高压侧额定电压（KV）。
2、主要技术参数此处以KBSGZY-2000KVA/10KV/3.3KV为例额定容量：2000KVA高压额定电压：10±5%KV低压额定电压：3450V连接组别号：Yy0、空载损耗：4500W负载损耗：9700W短路阻抗： 5.0%空载电流：0.7%耐温等级：H冷却方式：空气自然冷却变电站总重：9300kg3、使用环境条件(1)海拔不超过1000米；(2)环境温度：最高气温≤+40℃，最高日平均气温≤30℃，最高年平均气温+20℃，最低气温-20℃；(3)空气相对湿度不超过95%(+25℃时)；(4)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；(5)无强烈颠簸、震动和与垂直面倾斜度不超过15°的环境(6)无足以腐蚀金属和破坏绝缘的气体和蒸汽；(7)无滴水的地方；(8)电源电压的波形近似于正弦波。
三、PBG1系列矿用隔爆型高压真空配电装置1、用途主要用于具有爆炸性气体及粉尘的煤矿井下，在交流50Hz额定电压10kV额定电流630（400、200、100、50）A的线路中，作为供电系统的总开关或分支开关，也可作为大容量电动机不频繁起动之用。
2、特点1）分体隔离开关及直压式触头设计，动热稳定性能好。
2）全功能数字化保护。

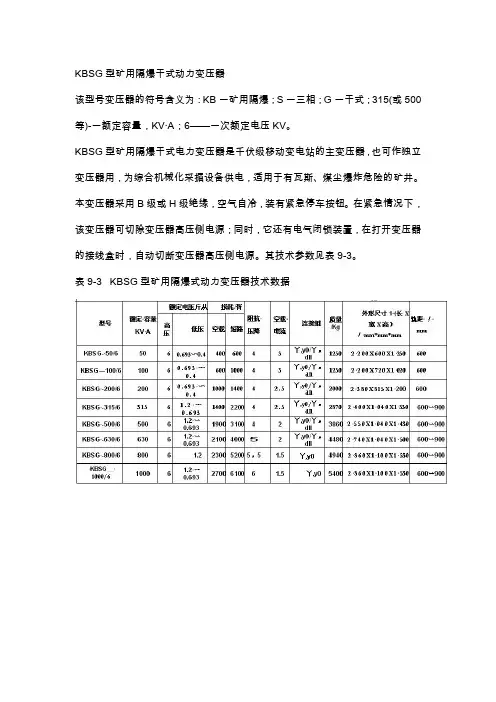

KBSG矿用隔爆干式变压器
KBSG型矿用隔爆干式动力变压器
该型号变压器的符号含义为：KB一矿用隔爆；S一三相；G一干式；315(或500 等)-一额定容量，KV·A；6——一次额定电压KV。
KBSG型矿用隔爆干式电力变压器是千伏级移动变电站的主变压器，也可作独立变压器用，为综合机械化采掘设备供电，适用于有瓦斯、煤尘爆炸危险的矿井。
本变压器采用B级或H级绝缘，空气自冷，装有紧急停车按钮。
在紧急情况下，该变压器可切除变压器高压侧电源；同时，它还有电气闭锁装置，在打开变压器的接线盒时，自动切断变压器高压侧电源。
其技术参数见表9-3。
表9-3 KBSG型矿用隔爆式动力变压器技术数据。

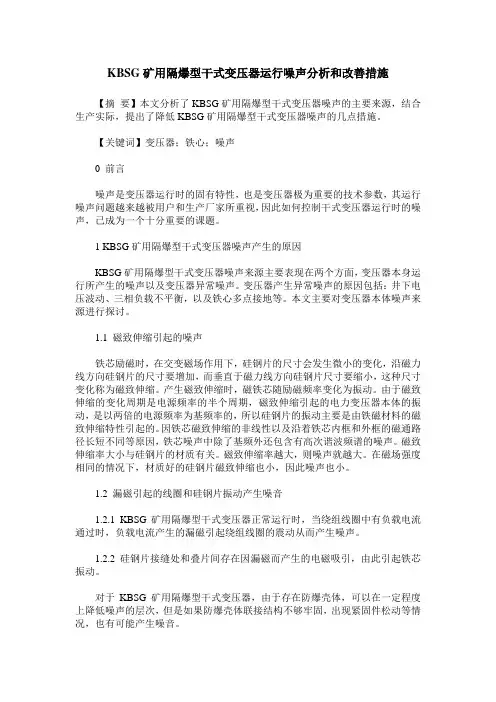

KBSG矿用隔爆型干式变压器运行噪声分析和改善措施
KBSG矿用隔爆型干式变压器运行噪声分析和改善措施【摘要】本文分析了KBSG矿用隔爆型干式变压器噪声的主要来源，结合生产实际，提出了降低KBSG矿用隔爆型干式变压器噪声的几点措施。
【关键词】变压器；铁心；噪声0 前言噪声是变压器运行时的固有特性，也是变压器极为重要的技术参数，其运行噪声问题越来越被用户和生产厂家所重视，因此如何控制干式变压器运行时的噪声，已成为一个十分重要的课题。
1 KBSG矿用隔爆型干式变压器噪声产生的原因KBSG矿用隔爆型干式变压器噪声来源主要表现在两个方面，变压器本身运行所产生的噪声以及变压器异常噪声。
变压器产生异常噪声的原因包括：井下电压波动、三相负载不平衡，以及铁心多点接地等。
本文主要对变压器本体噪声来源进行探讨。
1.1 磁致伸缩引起的噪声铁芯励磁时，在交变磁场作用下，硅钢片的尺寸会发生微小的变化，沿磁力线方向硅钢片的尺寸要增加，而垂直于磁力线方向硅钢片尺寸要缩小，这种尺寸变化称为磁致伸缩。
产生磁致伸缩时，磁铁芯随励磁频率变化为振动。
由于磁致伸缩的变化周期是电源频率的半个周期，磁致伸缩引起的电力变压器本体的振动，是以两倍的电源频率为基频率的，所以硅钢片的振动主要是由铁磁材料的磁致伸缩特性引起的。
因铁芯磁致伸缩的非线性以及沿着铁芯内框和外框的磁通路径长短不同等原因，铁芯噪声中除了基频外还包含有高次谐波频谱的噪声。
磁致伸缩率大小与硅钢片的材质有关。
磁致伸缩率越大，则噪声就越大。
在磁场强度相同的情况下，材质好的硅钢片磁致伸缩也小，因此噪声也小。
1.2 漏磁引起的线圈和硅钢片振动产生噪音1.2.1 KBSG矿用隔爆型干式变压器正常运行时，当绕组线圈中有负载电流通过时，负载电流产生的漏磁引起绕组线圈的震动从而产生噪声。
1.2.2 硅钢片接缝处和叠片间存在因漏磁而产生的电磁吸引，由此引起铁芯振动。
对于KBSG矿用隔爆型干式变压器，由于存在防爆壳体，可以在一定程度上降低噪声的层次，但是如果防爆壳体联接结构不够牢固，出现紧固件松动等情况，也有可能产生噪音。
KBSG矿用隔爆型干式变压器使用说明
KBSG矿用隔爆型干式变压器使用说明
1.变压器安装：
(1)选择合适的安装位置，确保周围空气流通，并保持清洁；
(2)变压器应放置在坚固的基础上，确保其水平稳定；
(3)安装前应进行检查，确保无损坏和松动；
(4)安装时应保持变压器与其他设备的距离，以确保散热良好；
(5)安装完毕后应进行接地，确保安全可靠。
2.变压器运行：
(1)在投入运行前，应检查各项连接是否牢固，绝缘是否良好；
(2)在运行过程中应定期检查变压器的运行情况，确保其正常工作；
(3)变压器的额定电压、额定容量等参数不得超过其设计要求；
(4)当发现异常情况，如噪音过大、温度升高等，应立即停机检修；
(5)在停机维护时，应切断电源并进行全面检查、清洁。
3.清洁与维护：
(1)定期清洁变压器外壳，以保持其表面干净；
(2)定期清洁风道、散热片等散热部件，以确保散热良好；
(3)定期检查变压器周围环境是否存在尘土、杂物等，及时清理；
(4)在变压器停机维护时，应检查绝缘性能，并进行必要的维护；
(5)定期检查接地线路，保持其正常连接。
4.安全注意事项：
(1)使用人员应具备相应的电气知识和技能，确保操作安全；
(2)禁止在变压器周围存放易燃、易爆物品；
(3)禁止在变压器上放置重物或进行强烈振动；
(4)禁止接入超过变压器额定容量的负荷；
(5)当发生火灾、漏电等紧急情况时，应立即切断电源并采取相应的应急措施。
总之，在使用KBSG矿用隔爆型干式变压器时，需要注意安装位置、设备连接、运行参数、定期维护等方面。
只有在符合使用要求的情况下，才能保证变压器的正常运行和使用安全。
KBSG变压器
产品特点
KBSG矿用隔爆型干式变压器符合GB8286—2005《矿用隔爆型移动变电站》标准的要求。
绝缘材料热稳定性好，采用H 级或
C级绝缘，冷却方式采用ANAN，适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井、矿山、隧道等环境，也适用于不足以腐
蚀金属和破坏绝缘的气体及蒸汽环境中。
在额定频率为50Hz，一次侧电压为6kV或10kV、中性点不接地的三相电力系统中运行，
为使用环境中的各种动力设备和各种用电装置提供电源。
使用环境和工作条件
1、安装高度不超过海拔1000m，特殊环境另作说明：
2、环境温度：
最高气温+40℃；
最热月平均气温+30℃；
最热月平均气温+20℃；
最低气温-5℃。
3、周围空气相对湿度不大于95%(+25℃时)；
4、在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；
5、无强烈颠簸、震动和垂直面的倾斜度不超过15°的环境中；
6、无足以腐蚀金属和破坏绝缘的气体和蒸汽；
7、无滴水的场所；
8、电源电压的波形近似于正弦波；
9、三相电源电压近似对称。
( 超出本条件规定时，请另行说明 )
型号含义
产品标准
GB 8286-2005 GB3836-2000 GB/T 10228-1997 GB6450-1986
注：以上数据仅供参考，移动变电站的外形尺寸根据开关不同而不同。
KBSG干式变压器说明
一、总则1、本使用说明书适用于KBSG系列矿用隔爆型干式变压器（以下简称：干式变压器）其容量为100、200、315、500、630 千伏安，电压级次为6（10）千伏，频率为50赫兹，专供矿井电力输送及作综合机械化采煤电源之用。
2、KBSG系列矿用隔爆型干式变压器，可在以下使用条件以及额定容量下连续长期工作。
1）、海拔高度不超过1000米；2）、周围环境温度不高于35ºC；3）、周围空气相对湿度不大于95％（＋25ºC时）；4）、在有甲烷混合气体或煤尘爆炸危险的矿井中；5）、在无强烈颠簸震动以及与垂直面的倾斜度不超过15º的环境中；6）、在无足以腐蚀金属和破坏绝缘的气体及蒸汽环境中；7）、无滴水地方。
二、型号及含义3、KBSG系列矿用隔爆型干式变压器标志举例：额定容量500千伏安，高压电压级次为10千伏的矿用隔爆型干式变压，应标志成KBSG－500／10，即：三、技术参数KBSG系列矿用隔爆型干式变压器额定性能数据见表1、表2。
1、一次额定电压为6000V的干式变压器额定性能数据见表1的规定。
表12、一次额定电压为10000V的干式变压器额定性能数据按表2的规定。
3、干式变压器各部位电气绝缘强度应能承受表3规定的工频耐压试验而无损伤（试验中不包括电子及保护器件）。
4、干式变压器运行中允许温度应按设置在变压器箱壳上部空腔内的热敏元件显示温度来检查，其允许温度不得超过140ºC。
四、结构概述5、干式变压器箱体均由钢板焊制而成，主体侧面采用瓦楞钢板结构以增加散热面。
6、干式变压器的高压线经由高压电缆引入装置，引入高压接线盒。
低压线经低压电缆引出装置（可用1200V／95mm2及以下矿用电缆配合使用）引出低压接线盒，可见图1－1矿用隔爆型干式变压器外型图。
7、控制线（包括超温信号装置）由低压接线盒上的控制接线嘴引出。
8、干式变压器高压侧设急停按钮，紧急情况按急停按钮能切断上一级高压电源。
KBSGZY系列矿用隔爆型移动变电站(干式变压器)课件
恒源煤电机械总厂综机修配二分厂
2.2.3 高压出线盒侧面设有紧急停止按钮，可以紧急断开变压器上一级高压 电源。 2.2.4 高、低压出线盒内套管相序排列如图7。
恒源煤电机械总厂综机修配二分厂
2.3 产品标牌 2.3.1 移动变电站 移动变电站低压侧箱壳上有产品铭牌、电气原理图、隔爆型式“ExdI” 标志、煤矿安全“MA”标志、“严禁带电开盖”等标牌，如图8。产 品铭牌上注明了安全标志号和生产许可证号。
恒源煤电机械总厂综机修配二分厂
2.1.3.4 变压器过热保护 在干式变压器箱壳内部上层空腔设有温度监视器件（常开触点温控开 关），H级绝缘变压器装有125℃温控开关， B级绝缘变压器装有80℃温 控开关。配高压负荷开关和低压馈电开关的移动变电站温控器控制线引 入到低压馈电开关箱，末端可接127V, 0.3A的声音报警器（用户自备）； 配高压真空开关和低压电源保护箱的移动变电站，则将温控器控制线引 入到高压真空开关，实现超温保护。
恒源煤电机械总厂综机修配二分厂
2.2 矿用隔爆型干式变压器 由移动变电站用干式变压器与独立的高、低压出线盒和电缆引入装置组 成，不配高低压开关，作为井下供、变电设备使用。器身部分与移动变 电站用干式变压器完全一致，箱壳主体与移动变电站用干式变压器相同。
2.2.1 干式变压器箱壳两端设有高、低压出线盒，每个出线盒上各配有两套 电缆引入装置。电缆引入装置符合《JB/T 4262—92 防爆电气用橡套电缆 引入装置》。 2.2.2 高压出线盒与低压出线盒之间设有电气联锁，出线盒端盖与出线盒之 间设有电气制锁，以保证当出线盒盖打开的状态下，不能对变压器送电。
恒源煤电机械总厂综机修配二分厂
1.6 型号及含义 1.6.1 矿用隔爆型移动变电站型号及含义
KBSGZY2-T矿用隔爆型移动变电站
2300 2600
5100 6100
4 4.5
1200
Yy0
3100
7400
4.5
3450
Yyn0
3800
8500
5
3450
Yyn0
4500
9700
5
5200
10800
5.5
3450
Dy11 或 Dyn11
6100 7000
12800 15000
5.5 6
空载电流 （％）
2.5 2
1.8 1.8 1.5 1.5 1.2 1.2 1.0 1.0 0.7 0.7 0.7 0.7
的两端分别设有高、低压接线腔体。腔体与高低压开关采用隔爆接合面连接，并在腔体侧面有供 连接导线用的盖板。 1.2 高压接线腔与低压接线腔之间设有电气连锁，接线腔端盖与接线腔之间设有电气制锁，以保证 当接线腔处在打开状态时，不能对变压器送电。 2、 高、低压开关 2.1 移动变电站所配套使用的高、低压开关有两种配套使用方式：1.高压负荷开关和低压真空馈电 开关成套；2.高压真空配电装置与低压保护箱成套。当产品低压额定电流值≤630A 时，产品可选 择上述两种配套方式中的一种高、低压开关来配置。当产品的低压额定电流值>630A 时，产品只 能选择第 2 种方式来配置。其中，高压真空配电装置、低压真空馈电装置和低压保护箱均具有漏 电、过载、短路、断相和失压等保护功能。 2.2 高压负荷开关使用操作手柄进行手动合闸和分闸。与其配套的低压馈电开关上设有复位、自检、 试验、电合、手分等按钮和电压表、电流表、电阻表及指示器件。 2.3 高压真空配电装置具有隔离开关和真空断路器，真空断路器同时具有电动合闸和手动合闸，面 板上有复位、自检、试验、分闸、合闸等按钮和液晶显示板。与其配套的低压保护箱内部不设断 路器，但有复位、自检、试验等按钮和液晶显示板，将低压运行状态反馈到高压开关上实现保护。 2.4 移动变电站的高、低压开关之间设有电气连锁。高压开关大盖与高压开关箱体之间有电气连锁； 低压开关箱与大盖之间有机械连锁，以保证高压开关和低压开关箱盖未盖严时，不能进行分合闸 操作。具体的开关性能详见开关说明书。 3. 移动变电站箱体下部设有滚轮小车，规矩有 900mm 和 600mm 两种可调。
南京大全变压器 KBSGZY-T-口 10(6)系列矿用隔爆型移动变电站 使用说明书
KBSGZY-T-口/10(6)系列矿用隔爆型移动变电站（执行标准：Q/320115DQ03-2011和GB8286-2005）使用说明书南京大全变压器有限公司目录1．概述 (3)2．使用条件 (3)3．产品分类 (3)4．结构概述 (4)5．移动变电站额定性能数据 (7)6．移动变电站各组成部分配套技术参数 (9)7．外形尺寸及重量 (11)8．安装调整 (11)9．运输储存 (12)10．产品验收 (12)11．常见故障原因和处理方法 (13)12.订货须知 (13)13.售后服务 (13)使用前请详细阅读《使用说明书》，错误的操作和使用可能会导致身体的伤害或设备的损坏！1、概述KBSGZY-T-口/10（6）系列矿用隔爆型移动变电站（以下简称移动变电站)，是由移动变电站用干式变压器、高压负荷开关(或高压真空配电装置)和低压馈电开关(或低压保护箱)等三个部分组合而成的移动式成套装置。
移动变电站主要用于煤矿井下，作为额定频率为50Hz，额定一次电压为6kV或10kV、额定二次电压为660V或1140V，中性点不直接接地的三相电力系统中运行，可以随工作场地移动，为煤矿井下的各种动力设备和各种用电装置提供电源。
本产品符合标准《Q/320115DQ03-2011》和《GB8286-2005》的要求2、使用条件矿用隔爆型移动变电站在下列条件下保证长期工作：a)海拔不超过1000m；b)环境温度：最高气温+40℃最高日平均温度+30℃最高年平均温度+20℃最低气温-5℃c)空气相对湿度不超过95%(+25℃时)；d)有甲烷混合气体和煤尘,且有爆炸危险的矿井中e)无强烈颠簸、震动和与垂直面的倾斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的地方；h)电源电压的波形近似正弦波；i)三相电源电压近似对称。
3、产品分类3.1、移动变电站的防爆型式和防爆标志防爆型式为：矿用隔爆型；防爆标志为：ExdI3.2、型号及含义矿用隔爆型移动变电站型号表示如下：K B S G Z Y□/□高压侧额定电压,6或10kV额定容量,kV A移动式组合结构“干”式“三”相矿用隔爆例如：一台3相、铜导线、空气自冷式、额定容量630kV A、一次侧电压10kV、二次侧电压1140/660V 的矿用隔爆型移动变电站型号表示KBSGZY-T-630/10。
KBSGZY系列矿用隔爆型移动变电站(干式变压器)课件
环保要求日益严格，矿用隔爆型移动 变电站将采用环保材料和节能技术， 降低对环境的影响。
智能化
智能化技术将应用于矿用隔爆型移动 变电站，实现远程监控、自动化控制 和故障诊断等功能，提高运行效率和 安全性。
应用前景
01
02
03
市场需求
随着矿产资源的开发利用 ，矿用隔爆型移动变电站 的市场需求将进一步扩大 。
03
专业人员操作
非专业人员不得擅自进行设备 的维护和检修，应由专业人员 进行操作。
04
记录维护信息
每次维护后应记录维护信息， 包括维护内容、发现的问题、 处理方法等，以便日后查询和 参考。
应急处理
01
02
03
04
立即断电
在遇到紧急情况时，应首先切 断电源，避免事故扩大。
联系专业人员
如遇到无法处理的问题，应立 即联系专业人员进行抢修和处
$item2_c{单击此处添加正文，文字是您思想的提炼，为了最终呈现发布的良好效果单击此处添加正文单击此处 添加正文，文字是您思想的提炼，为了最终呈现发布的良好效果单击此处添加正文单击此处添加正文，文字是 一二三四五六七八九十一二三四五六七八九十一二三四五六七八九十一二三四五六七八九十一二三四五六七八 九十单击此处添加正文单击此处添加正文，文字是您思想的提炼，为了最终呈现发布的良好效果单击此处添加 正文单击此处添加正文，文字是您思想的提炼，为了最终呈现发布的良好效果单击此处添加正文单击5*48}
特点
采用干式变压器和矿用隔爆型高压开关柜组合而成，具 有体积小、重量轻、便于移动等特点。变压器采用H级 绝缘材料，具有较高的电气性能和热稳定性。高压开关 柜采用真空断路器，具有分合闸速度快、使用寿命长等 优点。
矿用隔爆型干式变压器
矿用隔爆型干式变压器一、整机照片（中电电气集团有限公司生产的KBSG2－T－630/6，630KVA。
KBSG2－T－500/6，500KVA）二、概述：矿用干式变压器具有隔爆型结构，因此它可用于有煤尘和瓦斯爆炸危险的矿井中，作为低压动力设备的电源。
它也是综采工作面和掘进工作面的总电源。
是移动变电站重要组成部分。
三、干式变压器的性能和技术参数下面以中电（CEET）电气集团有限公司生产的KBSG2－T－630/6，630KVA容量的矿用隔爆型干式变压器为例，说明一下它的部分技术参数；KBSG2－T－630/6型干式变压器的技术参数：型号：KBSG2－T－630/6额定容量：630KVA产品标准：GB8286－1996绝缘等级：H防爆标志：ExdI冷却方式：ANAN绝缘水平：LI40 AC20/AC5短路阻抗：4.69％（145℃）变压器器身质量：2297㎏变压器总质量：3234㎏额定电压：高压6000伏，低压1200伏/693伏额定电流：高压60.6安，低压303.1安/525安防爆合格证号：CMEXC 2042451安全标志号：20044684产品代号：IZB.720.4011出厂日期：2006年7月四、结构和工作原理1、它的铁芯采用低损耗的冷轧硅钢片。
线圈为铜线绕制的圆筒式结构。
它的外壳呈圆柱形，两端各有外端盖，打开外端盖后，分别内有高、低压接线柱，接入电缆后可在通过电缆处密封（隔爆密封胶圈），并有压紧装置。
圆筒型外壳上焊有托架，装在特制的下车上，方便于运输和移动。
外壳和托架上均有接地螺栓，供连接接地线使用。
可安装在巷道中的轨道上，无需专门硐室；一次侧绕组上有分接头；变压器绝缘等级为H级，长期工作温度为180℃，内部装有温度继电器WJ,采用空气自冷式散热。
型号的含义：KBSG□—□ / □K—矿用，B—隔爆，S—三相，G—干式，□—更新升级序号，□ / □—容量（KVA）/高压侧额定电压(KV) 常用的干式变压器有沈穗变压器厂的KBSGT－500/6, 500KVA。
KBSGZY移变说明书
目 录前言 (III)1.概述 (1)2.技术数据 (2)3.结构特征 (11)4.安装与调试 (14)5.移动变电站操作 (15)6.故障分析与排除 (17)7.维修与防护 (17)8.运输与贮存 (18)9.订货须知 (18)附1:电气原理图附2:产品质量信息反馈单前 言本说明书按照GB 9969.1-1998工业产品使用说明书 总则 进行编制。
KBSGZY系列矿用隔爆型移动变电站（以下简称移动变电站）系列产品性能参数符合国家标准GB 3836.1～3-2000爆炸性气体环境电气设备和GB 8286-2005矿用隔爆型移动变电站的要求，符合电光防爆电气(宿州)有限公司企业标准Q/DG 02-2007矿用隔爆型移动变电站的要求。
警告：本产品属于高压设备，危险！用户在使用时必须按说明书要求操作，严禁带电开盖，严禁损伤隔爆面！使用前请认真阅读使用说明书！1.概述1.1产品性能和适用范围：KBSGZY系列矿用隔爆型移动变电站采用高品质的美国杜邦NOMEX®绝缘材料包封技术。
高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆，再经高温烘焙固化，保证了线圈的电气绝缘强度和机械强度。
铁心采用优质高导磁冷扎硅钢片，45℃全斜接缝、无冲孔，极大的提高了整个变压器的性能。
本系列产品适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井中，将一次电压6kV、10kV电源转换成400（380）V、693（660）V、1200（1140）V、3450（3300）V煤矿井下所需的低压电源，专供井下电力输送和做综合机械化采煤电源之用。
1.2使用条件：a)海拔不超过1000m；b)环境温度：最高气温40℃，最热月平均温度30℃，最高年平均温度20℃，最低气温-5℃；c)空气相对湿度：不大于95﹪（﹢25℃时）；d)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e)无强烈颠簸、震动和与垂直面的斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的场所；h)电源电压的波形近似于正弦波；i)三相电源电压近似对称。
KBSGZY-20006矿用隔爆型
KBSGZY-20006矿用隔爆型移动变电站技术要求一、主要技术参数1、KBSGZY-2000/6矿用隔爆型移动变电站应满足煤矿井下环境需要，一次侧电压为6KV，二次侧电压为3300V，一次侧绕组的分接电压调节范围在±5%；；2、移动变电站变压器额定容量为2000KVA；3、移动变电站冷却方式为空气介质自然循环，绝缘等级为H级，温升极限不大于125K，防护等级为IP54，噪声不大于60dB；4、移动变电站最大不可拆卸尺寸（长某宽某高）不得超过4100某1100某1600mm。
5、移动变电站的阻抗电压为4.5%，空载电流为0.6%；6、移变的空载损耗为3800W；7、移变的负载损耗为9500W。
二、技术条款1、变压器硅钢片材质采用日本新日铁产品；2、移变本体钢材采用低合金高强度结构钢焊接而成；3、变压器导线外包绝缘及层间绝缘采用美国杜邦公司生产的NOME某410诺密克绝缘纸；4、移变的底座破断力比低于500KN，轨距为600mm，移变底座牵引部分采用双层钢板结构，且其之间尺寸不小于60mm，双层钢板的通孔尺寸为Φ45mm；5、移变的高、低压开关及变压器本体必须经过安全检验并取得煤矿矿用产品安全标志，必须提供有效的复印件；6、移变高、低压侧开关保护模式必须采用低压侧故障分断高压侧电源的运行模式；7、移变高压侧必需采用泰安众诚矿山自动化有限公司制造的矿用隔爆型移动变电站用高压真空开关KBG-250/6Y；8、移变低压侧必需泰安众诚矿山自动化有限公司制造的矿用隔爆型低压综合保护箱B某B-800/3.3Y。
9、移变高压侧开关采用隔爆型高压真空开关，具有电动合闸及手动储能合闸双重机构，其设计制造必须符合相关标准。
高压侧电控系统采用可编程控制器和机屏GOT系统，其保护具有过载、短路、断相、过压、欠压、超温、上级电源紧急保护；10、移变低压保护箱采用可编程控制器和机屏GOT系统，具有过载、短路、欠压、过压、漏电闭锁、漏电保护及后备跳闸等保护。
干变技术参数(500-6
矿用隔爆型干式变压器主要技术参数一、规格型号KBSG-500/6/1.2-0.693二、主要技术参数额定容量：500kV A；额定电压：高压6kV±5%，低压1.2/0.693kV；相数：3相；频率：50Hz；联结组标号：Yy0(d11)；绝缘耐热等级: H级；空载损耗：1500 W；负载损耗：3100W；空载电流：1.5%；短路阻抗：4.0%；轨距：600mm。
三、结构概述产品采用H级绝缘系统。
500kVA产品的壳体采用两端开盖结构。
壳体的两侧为波纹压型结构，有效增强了产品的散热性能和机械强度。
(1)铁心产品的铁心采用30Z130优质晶粒取向冷轧硅钢片，45°全斜接、无冲孔、三接缝叠积结构。
铁心端面涂刷有机硅绝缘固化漆，心柱采用H级半干性玻璃粘带绑扎，拉螺杆压钉压紧结构，从而有效降低产品的空载损耗和噪声。
(2)线圈产品的线圈采用圆筒式结构。
高低压线圈采用紧绕工艺，线圈内部设有纵向气道，可赋予线圈强大的散热性能。
线圈导线采用美国杜邦公司生产的H级绝缘等级的NOMEX-410纸包无氧扁铜线。
为加强产品的绝缘性能和机械强度，提高“三防”能力，线圈采用了真空压力浸漆工艺，浸渍漆通过了UL认证。
(3)器身绝缘及装配本次投标产品的器身经过了三次浸漆绝缘处理，最后在整个器身的表面覆盖一层H级防潮瓷漆，使其具有良好的“三防”性能。
(4)高低压引线高压引线采用电缆引出，高压侧电缆进线采用弯头电缆连接器；低压引线采用加包绝缘的铜母线引。
四、主要原材料使用说明4.1 晶粒取向冷轧硅钢片产品的铁心材料采用日本新日铁公司生产的30Z110晶粒取向冷轧硅钢片。
在1.7T、50Hz时其铁损为1.25W/kg。
该硅钢片平整度好，表面绝缘漆膜均匀。
4.2 NZB-0.3纸包无氧扁铜线产品的导线采用上海铜业有限公司生产的无氧扁铜线，其电阻率(ρ-6Ω²mm)≤0.02097。
为了进一步提高绕组的抗短路能力，我公司采用75/10了“半硬”无氧铜导线进行线圈的绕制。
KBSG2-T 矿用隔爆型干式变压器安装使用说明书
中电电气(XX)特种变压器XX安装使用说明书Q/WJ10-4006-2007-01KBSG2-T矿用隔爆型干式变压器安装使用说明书2007—01—10发布 2007—01—18实施中电电气(XX)特种变压器XX发布一产品介绍KBSG2-T矿用隔爆型干式变压器是一种煤矿井下用于有爆炸性气体环境下作供、配电的设备，该产品包括10KV和6KV两个系列,容量从100kVA～4000kVA。
本系列矿用隔爆型干式变压器为H级绝缘等级，3150及4000KVA两个产品为C级绝缘。
采用高品质的NOMEX®绝缘材料制造的非包封式干式变压器技术。
高、低压线圈采用NOMEX®绝缘材料经VPI真空压力浸渍H级无溶剂漆，经高温固化。
高压线圈采用层式结构，最外两层导线立绕，以提高椭圆线圈辐向机械强度。
铁心采用优质高导磁率冷轧硅钢片，心柱为椭圆截面，全斜接缝，上、下铁轭用拉板、拉带紧固，结构先进、紧凑、可靠。
防爆壳体采用波纹筒式结构，筒的上下为圆弧形，具有良好的散热性能，机械强度高，结构紧凑。
本产品具有节能、过载能力强、局部放电量小、可靠性高、运行寿命长、防潮、防霉、防盐雾、阻燃、无污染、体积小、重量轻等特性，以及壳体顶部不积水且不易积尘，适合于矿井中使用。
二产品防爆型式及防爆标志本系列产品防爆型式为隔爆型，防爆标志为“ExdI”三产品结构矿用隔爆干式变压器主要由内部的器身和波纹式散热箱体所组成。
在散热箱体的两端分别设有高、低压接线腔体。
在每个接线腔体两侧配有两套电缆引入装置。
高压接线腔与低压接线腔之间设有电气连锁，接线腔端盖与接线腔之间设有电气制锁，以保证当接线腔处在打开状态时，不能对变压器送电。
高压接线腔侧面设有急停按钮，可以紧急断开变压器上一级高压电源。
实物平面图见后面的附图1。
四型号说明额定电压额定容量筒式外壳设计序号干式三相隔爆型矿用五执行标准本产品是一种适用于有甲烷混合气体和煤尘且有爆炸危险的煤矿井下供、配电用隔爆型干式变压器，是为煤矿井下生产设备独立供电、变电的设备。
KBSG系列矿用隔爆型干式变压器
KBSG系列矿用隔爆型干式变压器使用说明书抚顺北龙电力机车有限责任公司．KBSG系列矿用隔爆型干式变压器使用说明书一、总则1、本使用说明书适用于KBSG系列矿用隔爆型干式变压器（以下简称：干式变压器）其容量为100、200、315、500、630 千伏安，电压级次为6（10）千伏，频率为50赫兹，专供矿井电力输送及作综合机械化采煤电源之用。
2、KBSG系列矿用隔爆型干式变压器，可在以下使用条件以及额定容量下连续长期工作。
1）、海拔高度不超过1000米；2）、周围环境温度不高于35oC；3）、周围空气相对湿度不大于95％（＋25oC时）；4）、在有甲烷混合气体或煤尘爆炸危险的矿井中；5）、在无强烈颠簸震动以及与垂直面的倾斜度不超过15o的环境中；6）、在无足以腐蚀金属和破坏绝缘的气体及蒸汽环境中；7）、无滴水地方。
二、型号及含义3、KBSG系列矿用隔爆型干式变压器标志举例：额定容量500千伏安，高压电压级次为10千伏的矿用隔爆型干式变压，应标志成KBSG－500／10，即：□□□□—□/□一次额定电压额定容量干式三相隔爆型矿用1KBSG系列矿用隔爆型干式变压器使用说明书三、技术参数KBSG系列矿用隔爆型干式变压器额定性能数据见表1、表2。
1、一次额定电压为6000V的干式变压器额定性能数据见表1的规定。
表1315400500630三5 0666.35.71200/693Yy0(d11)54ANANH2100180013001550230028003300400022.52、一次额定电压为10000V的干式变压器额定性能数据按表2的规定。
表2项目容量 100200315400500630数相三相5 0 率（Hz）频10 kV）高压额定电压（10 额定（kV）压高 10.5 ％（kV）＋5 分接头9.5）％（－5kV低压额定电压（1200/693 V）693/400连接组Yy0(d11)阻抗电压（%） 4.55.5冷却方式ANAN绝缘等级 H空1100 700 载2300 1450 2000 1700 损定额耗（W）短 19501200 2700 4500 38003200路空载电流232.5（%）2KBSG系列矿用隔爆型干式变压器使用说明书3、干式变压器各部位电气绝缘强度应能承受表3规定的工频耐压试验而无损伤（试验中不包括电子及保护器件）。
KBSG干式变压器两相短路电流
0.0202
0.113
KBSG—630/10
630
4100
4
0.00496
0.0301
0.0149
0.0902
3.45KV
1200V
KBSG—800/6
800
6
3.45 (1.2)
Yyn0 (Yy0)
4500
4
0.0837
0.589
0.0101
0.0713
KBSG—1000/6
1000
5400
0.0751
（0.00538）
（0.0250）
KBSG—315/10
315
1.2 (0.693)
Yy0 (d11)
2500
4
0.0121
0.0598
0.0363
0.179
KBSG—400/10
400
3000
4
0.00900
0.0472
0.0270
0.141
KBSG—500/10
500
3500
4
0.00672
8.197
4.921
3.080
1.977
1.417
1
0.724
0.522
表5-6 380V~1140V电缆长度换算系数表
表5-5KBSG矿用隔爆变压器和KBSGZY隔爆移动变电站技术参数表
型号
额定容量/kVA
额定电压
联结组标号
额定短路损耗/W
阻抗电压/%
副边额定电压
693V
副边额定电压
（400V）/1200V
（2）括号内的数值适用于副边额定电压为400V的变压器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KBSG系列矿用隔爆型干式变压器使用说明书
抚顺北龙电力机车有限责任公司
一、总则
1、本使用说明书适用于KBSG系列矿用隔爆型干式变压器（以下简称：干式变压器）其容量为100、200、315、500、630 千伏安，电压级次为6（10）千伏，频率为50赫兹，专供矿井电力输送及作综合机械化采煤电源之用。
2、KBSG系列矿用隔爆型干式变压器，可在以下使用条件以及额定容量下连续长期工作。
1）、海拔高度不超过1000米；
2）、周围环境温度不高于35ºC；
3）、周围空气相对湿度不大于95％（＋25ºC时）；
4）、在有甲烷混合气体或煤尘爆炸危险的矿井中；
5）、在无强烈颠簸震动以及与垂直面的倾斜度不超过15º的环境中；
6）、在无足以腐蚀金属和破坏绝缘的气体及蒸汽环境中；
7）、无滴水地方。
二、型号及含义
3、KBSG系列矿用隔爆型干式变压器标志举例：额定容量500千伏安，高压电压级次为10千伏的矿用隔爆型干式变压，应标志成KBSG－500／10，即：
三、技术参数
KBSG系列矿用隔爆型干式变压器额定性能数据见表1、表2。
1、一次额定电压为6000V的干式变压器额定性能数据见表1的规定。
表1
2、一次额定电压为10000V的干式变压器额定性能数据按表2的规定。
表2
3、干式变压器各部位电气绝缘强度应能承受表3规定的工频耐压试验而无损伤（试验中不包括电子及保护器件）。
4、干式变压器运行中允许温度应按设置在变压器箱壳上部空腔内的热敏元件显示温度来检查，其允许温度不得超过140ºC。
四、结构概述
5、干式变压器箱体均由钢板焊制而成，主体侧面采用瓦楞钢板结构以增加散热面。
6、干式变压器的高压线经由高压电缆引入装置，引入高压接线盒。
低压线经低压电缆引出装置（可用1200V／95mm2及以下矿用电缆配合使用）引出低压接线盒，可见图1－1矿用隔爆型干式变压器外型图。
7、控制线（包括超温信号装置）由低压接线盒上的控制接线嘴引出。
8、干式变压器高压侧设急停按钮，紧急情况按急停按钮能切断上一级高压电源。
9、打开高压（±5%）分接接线盒盖、箱大盖、高压出线盒盖、低压出线盒盖必须断高压电后再开启。
10、干式变压器采用H级绝缘空气自冷，线圈为铜线绕组，铁心采用优质冷轧硅钢片，箱体为上开盖式。
11、干式变压器箱壳上层空腔内设置温度监视元件，在出厂前已调好，如因煤层压顶等外部原因引起温升过高时，该监视元件（从主箱体内引入低压接线盒再由低压接线盒上的控制接线嘴引出与用户自备的警报器装配）将会发出警报，见警报后应立即切除负荷，检查故障原因及时排除后才能合闸。
12、箱体上四个大吊板用于起吊干式变压器，起吊时必须同时使用，箱盖上两个小吊板（大容量四个吊板）为在检修和装配时吊箱盖之用。
13、箱体下部设有拖撬，也可按用户要求设置ф220有轮缘滚轮，其轨距为900或600毫米。
13、箱体靠名牌侧焊有外接地螺栓并“〨”标志，螺栓供连接地线之用。
15、如需变换高压线圈分接电压时，应切除高、低压侧电源后，打开箱体上部出线盒盖即可在内部接线板上变换连接片，连接片所在位置代表电压值见表4。
16、干式变压器可以在切除电源后变换低压侧连接组别，此时必须打开箱盖，在变压器器身低压接线板上变换，连接板联结方法如下图。
五、安装使用说明
17、干式变压器外型图见图1-1。
干式变压器在投入运行前应仔细查看本说明书和产品名牌、验明容量、电压和连接组别等电气参数是否符的合要求。
18、干式变压器在投入运行前应严格检查如下内容：
1）、所有壳体零部件等应无损坏现象。
2）、所有隔爆结合面应无损伤锈蚀现象，所有法兰接合面的隔爆间隙应不大于0.5毫米（按钮部分的隔爆间隙不大于0.4毫米）。
3）、所有操作机构应灵活，按钮应无卡住现；所有紧固件应无松动现象；所有电气连接件接触良好，可靠；所有进出电缆应压紧和密封。
4）、干式变压器各部分电气绝缘性能良好。
19、各部检查正常后，再进行电气性能试验，各项试验结果应符合有关规定。
20、干式变压器应可靠接地，辅助接地线和主接地线距离不小于5米。
21、上级开关合闸后6（10）千伏电源即输入干式变压器，设备投入空载运行。
六、电气线路说明
22、矿用隔爆型干式变压器电气系统图见图1－2。
其中终端元件自备（规格：0.5W，100Ω，二极管CP16）。
23、干式变压器的温度继电器可与超温信号装置连接（报警器），该报警器由用户自备，其规格应为50赫兹，额定电压127伏、电流不大于0.3安，接线方式见图1－3。
七、检修运输及存放
24、干式变压器应定期检修保养，各转动机构应定期注油，如发现隔爆面锈蚀，电气连接接触不良，绝缘电阻严重下降现象应及时修复。
25、干式变压器在运输和储存过程中应包装保管妥当，严格防止雨淋和受潮。
