10KV高压电缆施工方案
10KV电力电缆敷设施工方案

10Kv电力电缆敷设施工方案编制:审核:批准:1概述此次敷设的电缆主要是施工用电系统的10KV电力电缆,主要包括:地下厂房安装间箱变至锦屏东U0KV变电站967开关、金楠木施工区(2#营地对面)至金楠木隧道上面10KV联楠一回输电线路等的10KV电力电缆。
电缆的型规格号和数量:① 地下厂房安装间箱变至锦屏东110KV变电站967开关:ZR-YJV22-8.7/15KV-3*70mm2 /1450m (810m+640m)②金楠木施工区(2#营地对面)至10KV联楠一回输电线路:ZR-YJV22-8.7/15KV-3*25mm2/80m2施工依据2.1国家相关标准及规程规范《电气装置安装工程电缆线路施工及验收规范》GB50168-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92《电气装置安装工程电气设备交接试验标准》GB50150-20062.2本工程机电设备安装工程合同2.3业主的用电管理办法及其它相关规定3电缆的敷设路由:3.1地下厂房安装间至锦屏东110KV变电站:地下厂房安装间箱变一>进厂交通洞上游侧墙面一►进厂交通洞口顶部平台计量装置一►约450m长山坡一►大水沟隧道东端口顶部平台一►锦屏东110KV变电站。
3.2金楠木施工区(2#营地对面)至10KV联楠一回输电线路:金楠木施工区(2#营地对面)——►约60m长山坡——►金楠木隧道上方10KV联楠一回输电线路。
4 电缆敷设方式4.1电缆敷设采取人工进行敷设,每3-4m一人(山坡地段的人员布置需根据具体的地形条件合理安排)。
4.2地下厂房安装间至锦屏东110KV变电站967开关的电缆敷设4.2.1地下厂房安装间至锦屏东110KV变电站的电缆,在进厂交通洞洞口顶部平台设有一个断口,断口部位安装高压计量装置。
4.2.2先将1450m、ZR-YJV22-8.7/15KV-3*70mm2电缆运至进厂交通洞洞口,敷设进厂交通洞洞口顶部平台至地下厂房安装间的电缆,敷设方向为由进厂交通洞洞口向地下厂房安装间进行敷设。
10kv外线施工方案

10kv外线施工方案10KV外线施工方案一、工程概述本项目为10KV电力外线的施工工程。
该项目包括了高压电缆线路的铺设以及电缆沟的开挖、电缆敷设、接地敷设等工作。
二、施工方案1、工程准备(1)人员组织:根据施工的要求,组建一个由电气工程师、电工和技术工人组成的施工队伍。
(2)设备准备:确保施工所需的机械设备、工具以及安全防护设备的完备。
(3)材料准备:准备充足的电缆、电缆沟材料以及其他所需的施工材料。
(4)技术准备:对施工人员进行相应的培训,确保其具备必要的技术能力。
2、施工流程(1)勘测:根据设计要求,对施工现场进行勘测,确定电缆线路的走向以及电缆井、电缆敷设位置等。
(2)电缆沟开挖:根据设计要求,使用挖掘机开挖电缆沟,确保沟槽的宽度、深度和坡度满足要求。
(3)电缆敷设:根据设计要求,将电缆敷设在沟槽内,并进行必要的固定和保护。
(4)电缆接地:根据设计要求,在适当的位置设置电缆接地装置,确保电缆的接地安全可靠。
(5)电缆井施工:根据设计要求,在需要设置电缆井的位置进行施工,包括开挖、混凝土浇筑等。
(6)安装电缆头:在电缆井中安装电缆头,确保电缆与变压器等设备连接,功能正常。
(7)电缆连接和试验:根据设计要求,对电缆进行连接和试验,确保电缆线路的正常运行。
3、施工安全措施(1)严格按照相关安全操作规定进行施工,确保施工人员的安全。
(2)施工现场应设置明显的警示标志,保证施工区域的安全。
(3)施工现场应设立专人负责安全监督,定期进行安全检查和整改。
(4)严格执行电力安全措施,确保电力工作的安全可靠。
4、质量控制(1)严格按照施工图纸和设计要求进行施工,确保施工工艺和质量满足要求。
(2)严格按照施工记录进行施工检查和记录,做好施工质量的监督和控制。
(3)在施工过程中,根据需要进行必要的试验和检验,确保施工质量符合规范要求。
以上就是10KV外线施工方案的基本内容,希望能对你有所帮助。
10千伏高压电缆敷设施工方案

10千伏高压电缆敷设施工方案审批:审核:编制:西安联诚电力有限公司二〇一六年五月十一日一、 施工内容电缆型号为10kV 恺装3*240.电缆敷设根据现场情况分为保护管敷设和地面沟道敷设两部分。
全长计划500米,电缆敷设完毕后,首端取自现场10KV 架空线路杆式高压断路器下口,末端接入高压电缆分界箱式高压开关柜,提供两台箱式变压器的负荷,所有电缆头压接完毕经过试验后通电运行。
二、 电缆走向本次电缆敷设走向依据现场外线图制定。
根据现场实际勘察为准,基本走向为变电站——1号钢管塔下。
三、电缆敷设1、电缆敷设工艺流程图如下:2、电缆进场检查验收:电缆进场检查验收 电缆敷设准备电缆敷设固定电缆头制作安装电缆电缆进场后,必须对电缆进行详细的检查验收,检查电缆的外观、规格型号、电压等级、长度、合格证、耐热阻燃的标识。
3、电缆敷设准备3.1、技术准备。
认真研究电气施工图,掌握电缆的分布走向情况,在过路面、转弯等管道交叉处进行详细勘察。
3.2、人员、机具准备。
敷设电缆需要大量的人员,电缆敷设前,根据电缆的数量及电缆敷设进度安排,提前做好人员的准备工作,保证敷设电缆时人员满足施工要求,同时对进场人员进行安全技术培训。
施工电缆前准备充分敷设电缆用的机具,如电缆放线架、绞磨、电缆滑轮、通讯联络工具等。
3.3、现场准备。
检查并清理杂物。
清理电缆敷设沿途的障碍,为放电缆创造很好的外部条件。
4、电缆敷设本次施工电缆全长计划为500米,工程量巨大,且穿越的路面较多,根据现场走向情况,主要为电缆沟道敷设。
1、施工具备的条件:1.1施工图及电缆清单经过专业及综合会审。
1.2电缆材料、工机具等准备齐全。
1.3土建施工基本完工,移交验收合格。
1.4主体设备及就地设备已确定位置就位。
2、电缆敷设、接线作业流程:3、施工程序和方法:1) 电缆牵引头及网套电缆材料及工机具准电缆支架安装电缆敷设电缆做头电缆接线电缆整理、固定电缆试验电缆防火封堵本电缆工程电缆敷设方案拟使用电动卷扬机牵引和电缆敷设机相结合的敷设方法。
10kv高压电缆施工方案

10kv高压电缆施工方案10kV高压电缆施工方案一、前期准备工作:1. 施工前,需进行详细的现场勘察和测量工作,确定电缆敷设的线路、长度和位置,并编制相应的图纸。
2. 根据设计要求,准备好所需的工具和设备,包括挖掘机、打击土钎、吊装设备等。
3. 检查施工区域的周围环境是否符合施工条件,如需搬迁或清理障碍物,提前做好相关准备工作。
二、施工方法:1. 根据电缆敷设的线路,使用挖掘机进行土方开挖工作,开挖出一条适宜的敷设电缆的沟槽。
2. 将挖掘出来的土方进行堆放或及时清理,保证施工区域的整洁和安全。
3. 根据电缆长度和敷设规格,将电缆在施工区域进行铺设,需要注意的是电缆的弯曲半径和焊接连接的质量。
4. 在敷设电缆的过程中,应测量电缆的电阻值和绝缘电阻,并记录相关数据。
5. 完成电缆敷设后,将电缆进行绝缘处理,并进行试验,以确保电缆的安全和可靠性。
6. 敷设电缆后,需进行压实土方和修复工作,恢复施工区域的原貌。
三、安全措施:1. 施工过程中,必须遵守相关安全规定和操作规程,确保施工人员的安全。
2. 在施工现场,设置明显的警示标识,标明高压电缆敷设区域,防止未经授权的人员进入。
3. 在进行电缆敷设和连接工作时,必须进行漏电保护和接地操作,防止电击事故的发生。
4. 施工人员需佩戴符合要求的个人防护装备,包括安全帽、隔爆服、绝缘手套等。
四、验收及报备:在施工完成后,需进行验收和报备工作,包括:1. 检查电缆敷设的质量和技术要求是否符合设计要求。
2. 验收电缆敷设的电阻值和绝缘电阻是否满足规定标准。
3. 编制完整的施工及验收报告,包括电缆敷设线路、长度、敷设方法等详细信息,并向相关部门报备施工情况。
以上是10kV高压电缆施工的基本方案,施工过程中需保证施工质量和安全,并按照相关规定和标准进行操作,以确保电缆的正常运行。
同时,施工方案可根据具体情况进行调整和优化。
10KV高压电缆敷设施工方案

10KV高压电缆敷设施工方案一、项目背景根据工程需求,本项目旨在对10KV高压电缆进行敷设,并确保电缆安全可靠运行。
根据设计要求,本方案将详细介绍敷设过程、材料选用、施工计划以及质量控制等方面的内容。
二、敷设过程1.确定敷设路径:根据设计图纸确定电缆的敷设路径,并将其标记在现场。
2.执行地质勘察:对敷设路径进行地质勘察,了解地下情况,以确保电缆的安全敷设。
3.施工准备工作:清理施工区域,预测天气状况,并准备好敷设所需的工具、设备和辅助材料。
4.敷设电缆:采用开挖或者直埋方式敷设电缆。
开挖敷设时,按照设计要求开挖设有足够宽度和深度的沟槽;直埋敷设时,挖掘浅沟槽并埋设电缆。
在敷设过程中,要保证电缆的弯曲半径和拉力不超标。
5.安装接头:根据设计要求,在电缆敷设段的需要安装接头的位置进行接头的安装。
6.验收测试:完成电缆敷设后,对电缆进行基本测试,确保其电气性能达到设计要求。
7.覆土和恢复施工区域:对敷设好的电缆进行覆土,并恢复施工区域的原状。
三、材料选用1.电缆:选择符合设计要求的10KV高压电缆,确保其电气性能可靠。
2.接头:选择符合设计要求的电缆接头,确保其与电缆的连接牢固可靠。
3.辅助材料:选择抗腐蚀、耐高温和耐候性好的管道、骨架材料和填充材料等。
4.工具设备:选择适用于敷设工作的挖掘机、压接机、拉线机等工具设备。
四、施工计划1.制定施工进度表:根据工程量和施工周期,制定详细的施工进度表,确保施工按时完成。
2.合理分配人力资源:根据施工进度表,合理分配施工人员,确保施工队伍充足,并保证各项工作有序进行。
3.管理施工材料:做好电缆和接头等施工材料的库存管理,确保施工过程中材料供应的及时性和准确性。
五、质量控制1.严格按照设计要求施工:施工过程中,严格按照设计图纸和要求进行施工,确保施工质量合格。
2.进行质量检测:对敷设好的电缆进行质量检测,包括电气性能和绝缘性能等,确保电缆的质量达到标准要求。
3.完善施工记录:做好施工记录,包括施工过程中的关键节点、质量检测结果等,以备后期的验收和维护使用。

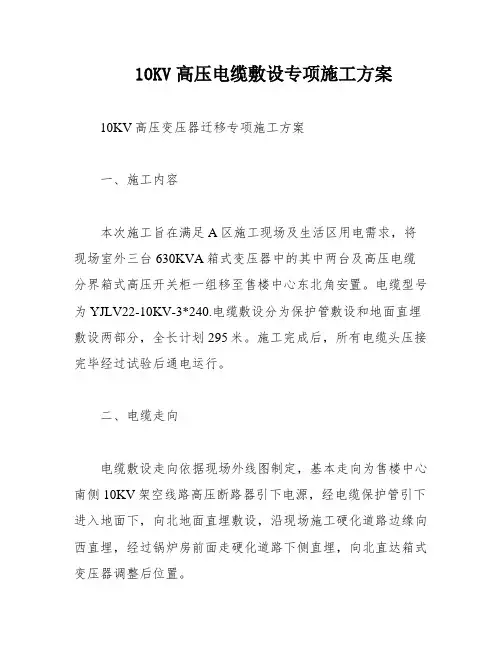

10KV高压电缆敷设专项施工方案

10KV高压电缆敷设专项施工方案10KV高压变压器迁移专项施工方案一、施工内容本次施工旨在满足A区施工现场及生活区用电需求,将现场室外三台630KVA箱式变压器中的其中两台及高压电缆分界箱式高压开关柜一组移至售楼中心东北角安置。
电缆型号为YJLV22-10KV-3*240.电缆敷设分为保护管敷设和地面直埋敷设两部分,全长计划295米。
施工完成后,所有电缆头压接完毕经过试验后通电运行。
二、电缆走向电缆敷设走向依据现场外线图制定,基本走向为售楼中心南侧10KV架空线路高压断路器引下电源,经电缆保护管引下进入地面下,向北地面直埋敷设,沿现场施工硬化道路边缘向西直埋,经过锅炉房前面走硬化道路下侧直埋,向北直达箱式变压器调整后位置。
三、箱式变压器安装本次箱式变压器安装主要是将原有的箱变及电缆分界箱移位至新的调整位置,所含工作内容主要是吊装及搬运工作,实际施工中根据实际情况,做专项施工方案。
四、电缆敷设电缆敷设工艺流程如下:1.电缆进场检查验收;2.电缆敷设前先进行地面勘察,确定敷设路线,标明敷设线路,设置标志牌,确定电缆敷设的起点和终点;3.进行地面开挖,开挖深度为1.2米,开挖宽度为1.5米;4.进行管道敷设,将电缆放入保护管中,保护管敷设完毕后进行地面直埋敷设;5.进行电缆接头的制作和安装;6.进行电缆敷设的试验和调试。
五、资源配置本次施工所需资源包括人力、物力和财力等。
具体资源配置根据施工进度计划进行调配,确保施工进度和质量。
六、施工进度计划本次施工进度计划包括前期准备、电缆敷设、箱式变压器移位、电缆接头制作和安装、试验和调试等阶段,根据实际情况进行调整。
七、安全措施施工过程中,应严格遵守安全操作规程,做好现场安全防护措施,确保施工人员和设备的安全。
同时,定期进行安全检查和隐患排查,及时处理安全问题。
在电缆进场后,我们需要对电缆进行详细的检查验收,包括外观、规格型号、电压等级、长度、合格证以及耐热阻燃的标识等方面的检查。
10千伏高压电缆敷设施工方案(完整版)

10千伏高压电缆敷设施工方案审批:审核:编制:西安联诚电力有限公司二〇一六年五月十一日一、 施工内容电缆型号为10kV 恺装3*240.电缆敷设根据现场情况分为保护管敷设和地面沟道敷设两部分。
全长计划500米,电缆敷设完毕后,首端取自现场10KV 架空线路杆式高压断路器下口,末端接入高压电缆分界箱式高压开关柜,提供两台箱式变压器的负荷,所有电缆头压接完毕经过试验后通电运行。
二、 电缆走向本次电缆敷设走向依据现场外线图制定。
根据现场实际勘察为准,基本走向为变电站——1号钢管塔下。
三、电缆敷设1、电缆敷设工艺流程图如下:2、电缆进场检查验收:电缆进场后,必须对电缆进行详细的检查验收,检查电缆的外观、规格型号、电压等级、长度、合格证、耐热阻燃的标识。
3、电缆敷设准备3.1、技术准备。
认真研究电气施工图,掌握电缆的分布走向情况,在过路面、转弯等管道交叉处进行详细勘察。
3.2、人员、机具准备。
敷设电缆需要大量的人员,电缆敷设前,根据电缆的数量及电缆敷设进度安排,提前做好人员的准备工作,保证敷设电缆时人员满足施工要求,同时对进场人员进行安全技术培训。
施工电缆前准备充分敷设电缆用的机具,如电缆放线架、绞磨、电缆滑轮、通讯联络工具等。
电缆进场检查验收电缆敷设准备电缆敷设固定电缆头制作安装电缆 标识3.3、现场准备。
检查并清理杂物。
清理电缆敷设沿途的障碍,为放电缆创造很好的外部条件。
4、电缆敷设本次施工电缆全长计划为500米,工程量巨大,且穿越的路面较多,根据现场走向情况,主要为电缆沟道敷设。
1、施工具备的条件:1.1施工图及电缆清单经过专业及综合会审。
1.2电缆材料、工机具等准备齐全。
1.3土建施工基本完工,移交验收合格。
1.4主体设备及就地设备已确定位置就位。
2、电缆敷设、接线作业流程:电缆材料及工机具准备具准备电缆支架安装电缆敷设电缆整理、固定电缆做头电缆接线电缆试验电缆防火封堵3、施工程序和方法:1) 电缆牵引头及网套本电缆工程电缆敷设方案拟使用电动卷扬机牵引和电缆敷设机相结合的敷设方法。
10KV电缆管道工程施工方案

10KV电缆管道工程施工方案___供电线路增装项目工程10KV高压电缆土建工程专项施工方案本工程旨在为___线路接入工程。
目前医院的10KV供电电源为单回电源,无法满足一级负荷的供电可靠性要求。
为了提高供电可靠性,实现由两个变电所10KV双回路电源供电要求,根据施工设计图纸,在原来仅有35KV城关变永中787线(T接)10KV供电的基础上,新增35KV上塘变城南674线(由城南674线10#电缆分接箱T接)电缆引入___。
原有管道约1000米,新建管道4孔直埋电缆保护管(管型DN-Ф150*5)22米,2孔直埋电缆保护管(管型DN-Ф150*5)36米,1孔直埋电缆保护管(管型DN-Ф150*5)92米,新增电缆工作井2座。
线路路径及地形:本工程电缆全线敷设于市区,沿线地表以混泥土为主。
地形为平地100%。
地质:普通土50%,松砂石50%。
电缆管道作业:施工流程包括施工准备、土方开挖、人工平整沟底、填碎石、石粉或粗砂、浇捣混凝土板基础、管道敷设、质量检验和下接电缆安装工序。
施工前需要满足相关标准和文件的要求,包括《混凝土结构工程施工质量验收规范》、《建筑地基基础工程施工质量验收规范》、《国家电网工程施工工艺控制规范》和上级单位10kV配网验收相关标准及文件。
施工准备需要配置施工员、施工作业人员等,以及准备钢筋、水泥、砖、高密度聚乙烯管(HDPE)、缠绕玻璃钢管(DBW-R)电缆管。
在施工过程中,需要注意安全防护及管理的措施和安全文明施工保证措施。
业主职责:业主需要配合施工进度计划和施工质量计划,提供必要的施工条件和协助解决施工中遇到的问题。
施工进度计划:本工程施工周期为30天,具体施工进度计划详见施工图纸。
施工质量计划:本工程施工质量按照相关标准和文件的要求进行,包括施工前的检查和验收、施工中的质量控制、施工后的检查和验收等。
安全防护及管理的措施:施工过程中需要采取安全防护措施,包括施工现场的安全警示标志、安全防护设施和人员的安全防护措施等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
xxx10kv电缆敷设方案
一、施工内容
xxx后设置1#箱变一台,电源取自xxx物资库旁高压配电柜,选用电缆型号为YJV22-8.7/10KV 3×95mm2。
电缆敷设根据现场实际情况为地面直埋敷设,全长计划600米,电缆敷设完毕后,由业主确定首端配电柜内电缆头接口,末端接1#箱变高压电缆接口,所有电缆头压接完毕后通电运行。
二、电缆走向
本次电缆敷设走向根据现场实际情况制定,沿线穿过建筑侧面绿化区和多次穿过混凝土路面。
由于绿化带内存在多条电缆和光缆,也可能还存在埋入地面下的未知电缆及光缆;绿化带内树木及花草茂密,施工难度较大。
根据现场实际勘察,基本走向为xxx物资库旁配电室引出电源——经绿化带向南(沿线多次穿混凝土路面)—xxx挡墙—沿挡墙向西—向下跨越新建管道沟—xx侧面电缆沟—1#箱变。
三、电缆敷设
1、电缆敷设工艺流程图如下:
电缆进场后,必须对电缆进行详细的检查验收,检查电缆的外观、规格型号、电压等级、长度、合格证、耐热阻燃的标识。
3、电缆敷设准备
1)技术准备。
认真研究电气施工图,掌握电缆的分布走向情况,
在过路面、转弯等管道交叉处进行详细勘察。
2)人员、机具准备。
敷设电缆需要大量的人员,电缆敷设前,根据电缆的数量及电缆敷设进度安排,提前做好人员的准备工作,保证敷设电缆时人员满足施工要求,同时对进场人员进行安全技术培训。
施工电缆前准备充分敷设电缆用的机具,如20t吊车、电缆放线架、卷扬机、电缆滑轮、通讯联络工具等。
4、电缆敷设
本次施工电缆全长计划为600米,沿线穿越多处绿化带及混凝土路面,全部采用电缆直埋敷设方式。
电缆采用20t吊车及自卸车配合运至物资库旁。
1)敷设区域涉及范围比较大,电缆埋入地下的深度不应小于700 mm(由地面到电缆外皮),所以开挖电缆沟的深度应大于700 mm;电缆沟开挖宽度为350 mm。
直埋电缆沟如附图所示:
2)挖沟完毕。
沟底应平整,深浅一致,沟底必须有一层良好土层,防止石头或杂物凸起,穿过道路的电缆外穿D80热镀锌钢管。
3)敷设电缆时应从电缆盘上方引出电缆,严禁将电缆扭成死角。
施工时交联聚乙烯三芯电缆弯曲半径不得小于该电缆外径10倍。
放电缆时应顺电缆圈慢慢拉直,并要注意不能把电缆放在地面拖拉以免破坏外保护层。
放电缆时还应注意合理安排长度,以免造成浪费,并尽量减少中间接头。
直埋电缆除了考虑在制作终端头有足够的长度外,还要流有电缆全长0.5%-1%的备用长度。
4)电缆施放后检查电缆外观应无机械损伤,检查合格后就可在电缆的上、下部各铺上100mm的砂层,然后在砂层上面铺设事先准备好的砖块,其宽度应超出电缆直径两侧各50mm。
直埋电缆在回填土前,应经隐蔽工程验收合格,回填土要求分层夯实。
直埋电缆在直线段每隔50m、电缆接头处、转弯处应设有“高压电缆、禁止挖掘”的标示牌。
5)从挡墙穿出的电缆沿挡墙侧面向下走时应穿DN80热镀锌钢管保护,镀锌钢管应去毛刺,不应有穿孔、裂缝等。
固定电缆的钢支架应焊接牢固并可靠接地。
注意事项:本阶段施工过程中直埋长度较长,涉及绿化区域较多,因此需在挖电缆沟之前勘察场地情况,需根据建设单位提供的施工图纸查找地下管线敷设情况,在不确定管路情况下,先挖好探沟并留好影像资料,避免因情况不明而出现破坏原管线的情况。
5、电缆头制作安装:
10KV电缆终端头均采用热缩型电缆终端头制作,加热器采用液化气烤枪或喷灯。
制作前选择与电缆截面相适应的热缩塑料手套。
在安装三叉分支手套时,宜先进行预热,并将电缆定位,套上分支手套后,按所需分叉角度摆好线芯后再进行加热。
避免在三叉分支手套热缩定型后,再大幅度地改变电缆线芯的分叉角度,造成手套分叉口及指套根部的开裂。
加热收缩时,应从管子中间向两端逐渐延伸,或从一端向另一端延伸,以利于收缩时排出管内空气,加热火焰应螺旋状前进。
电缆终端制作好后与配电柜连接前要进行绝缘测试,以确认绝缘强度符合要求。
同时电缆要作好回路标注和相色标记。
电缆的裁剪要合适,保证电缆与配电柜母线或接线端连接后不产生过大的机械应力。
连接前,对搭接面进行清洁处理,同时涂抹适量的电力复合脂,确保连接和导电性能可靠。
四、资源配置
1、施工工具:
1)人工开挖电缆沟:空压机1台、切割机1台、风镐2把、锄头及羊镐若干、
2)电缆敷设:
20t吊车、自卸汽车、电缆放线架、卷扬机、电缆滑轮、通讯联络工具、液化气烤枪、手提电钻、磨光机、梯子、扳手等。
2、劳动力资源:
施工责任人1人,技术负责人1人,安全负责人1人,现场施工人员15人。
五、施工进度计划
1、,现场确定电缆路线;
2、,电缆沟人工开挖(含过砼路段);
3、,电缆敷设,管沟回填夯实;
4、,电缆头制作安装;
5、,电气调试。
六、安全措施
1、高压送电前注意事项:
1)高压电缆绝缘测试;
2)变压器的绝缘测试、高压开关柜测试;
3)箱式变压器门洞、排风口装设挡鼠板,电缆进出口用防火泥封堵;
4)送电之前通知设备厂家派专人到现场对箱变全面检查、测试;
5)所有人员必须持证上岗,进入施工现场个人证件齐全,个人劳保用品穿戴整齐,戴好安全帽,严格遵守煤矿安全管理及规章制度。
2、不得损坏已敷设正使用的电缆。
3、转弯处敷设时人员要站在外侧,防止挤压受伤。
4、每天做好安全交底工作。
