钢筋电渣压力焊接工程[详细]
钢筋电渣压力焊接工程
钢筋电渣压力焊接工程一、背景介绍钢筋电渣压力焊接是一种常用的钢筋连接方式，主要应用于各类建筑结构、桥梁、港口码头等大型工程的钢筋连接。
其优点在于：焊接速度快、焊接强度高、不受环境影响、无需使用其他连接件等。
二、焊接原理钢筋电渣压力焊接的原理是利用电弧产生高温，将钢筋表面融化，并加上熔体钢渣，通过压力将两根钢筋连接在一起。
具体的焊接流程如下：1.准备工作：首先需要准备好焊接机器、焊接工具等设备，并对焊接部位进行清理和准备工作。
2.建立电弧：接通电源后，将两个钢筋的端面放在一起，并使之相互靠近，形成电弧。
3.焊接处理：电弧熔化钢筋表面，产生熔融池，熔融池中加入钢渣，钢渣与钢筋发生化学反应，产生新的结晶，达到了焊接目的。
4.施加压力：当熔融池降温时，将准备好的压力台移动到焊接部位上，施加必要的焊接压力，使两个钢筋永久连接在一起。
三、设备和材料1.焊接机：钢筋电渣压力焊接机是一种专业的电气设备，主要由电源、控制系统、焊接台等组成，用于产生电弧并控制焊接流程。
2.焊接材料：焊接材料主要包括焊接电极、钢渣等。
3.焊接手套、面罩等防护设备：焊接过程中产生大量的热辐射和气体，需要戴上防护手套、面罩等防护设备，保障焊工的人身安全。
四、焊接质量控制钢筋电渣压力焊接的焊缝质量受多种因素的影响，如焊接工艺参数、加热时间、压力大小等。
因此，在焊接过程中需要严格控制焊接质量，保证焊缝的质量和稳定性。
具体的控制措施如下：1.固定焊接参数：在焊接前，需要根据焊接材料、钢筋直径等情况确定适当的焊接参数，如电流、电压、焊接速度等，保证焊接质量。
2.控制焊接热输入量：焊接热输入量是指在给定时间内，向焊接金属单位长度内输入的焊接热量。
过高或者过低的焊接热输入量都会影响焊接质量，因此需要根据实际情况进行调整。
3.检查焊接质量：焊接过程完成后，需要进行焊缝外观检查和焊缝的拉伸试验等多项检查，确保焊接质量符合标准。
五、应用现状钢筋电渣压力焊接技术在现代建筑领域得到了广泛应用。
钢筋电渣压力焊连接
工作行为规范系列钢筋电渣压力焊连接（标准、完整、实用、可修改）编号：FS-QG-88676钢筋电渣压力焊连接Electroslag pressure welding of steel bars说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
钢筋电渣压力焊连接施工准备劳动组织每焊接组3~4人，2人扶钢筋，1人操作焊具，1人做辅助工作。
参加施焊人员必须通过培训，取得焊接合格证，方准上岗工作。
导线敷设:一次线最好接在施工专用变压器上，以确保变压器开路电压不低于380V。
控制二线的长度和截面积:导线截面根据焊接钢筋直径确定，长度不宜超过25m。
控制系统:根据试验确定的有关参数，调试并满足使用要求。
操作工艺工艺过程施焊时，首先在钢筋端面之间引燃电弧，使电弧周围焊剂熔化形成空穴。
在保证电压稳定的情况下延续电弧过程。
利用电弧的热量，使周围的焊剂不断熔化形成渣池，获得良好的接头条件，随即将上钢筋端部潜入渣池中，使电弧熄灭，转换为电渣过程。
利用电渣形成的电阻热能，使钢筋全断面熔化，为确保焊接钢筋面形状与焊接质量，在断电的同时进行钢筋挤压，排除熔渣与熔化金属，完成钢筋焊接全过程。
焊接基本原理图:操作要点要严格按工艺特点进行施焊，如开路电压、渣池电压、焊接电流及焊接时间必须满足上述参数要求，以确保焊接质量。
手工电渣焊时可采用直接引弧法。
先将上钢筋与下钢筋接触，接通电源后立即将上钢筋提升2~4mm，引燃电弧继续缓缓提升钢筋使电弧稳定燃烧。
随着钢筋的熔化转而缓缓下送上钢筋进入电渣过程，待钢筋熔化到一定程度、控制系统报警时，切断电源同时迅速挤压钢筋，持续数秒钟再松开操纵杆，以免接头偏斜或接触不良。
焊接过程中，钢筋的上提和下送要适当，防止电源断路或短路。
如采用自动电渣压力焊时宜采用铁丝圈引弧，铁丝圈高为10~12mm。
整个焊接过程均为自动控制。
质量检查与验收检查批量钢筋电渣压力焊接头，应进行全数外观检查，强度检验应从每批成品中切取3个试件进行拉伸试验。
柱钢筋电渣压力焊
主体地下室外墙、框柱
工序名称
钢筋电渣压力焊连接
交底摘要：施工准备、施工工艺等
交底内容：电渣压力焊接头缺陷及消除措施
焊接缺陷
措施
轴线偏移
1、矫直钢筋端部
2、正确安装夹具和钢筋
3、避免过大的顶压力
4、及时修理和更换夹具
弯折
1、矫直钢筋端部
2、注意安装及扶持上钢筋
3、避免焊后过快卸夹具
4、修理或更换夹具
烧伤
1、钢筋导电部位除掉铁锈
2、尽量夹紧钢筋
焊包下淌
1、彻底封堵焊剂桶的漏孔
2、避免焊后过快回收焊剂
4、接头的外观检查
每一楼层施工完成后，首先应当对竖向结构主筋实施电渣压力焊，再进行其他钢筋的绑扎。这样的工序十分有利于钢筋电渣压力焊接头的外观检查，同时也
项目（专业）
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
（1）在一般构筑物中应以300个同级别钢筋接头为一批。
（2）在现浇钢筋砼构件中，应以每一楼层或施工区段中300个同级别钢筋接头作为一批，不足300个接头仍应作为一批。
当试验结果显示，3个试件中有一个试件的抗拉强度低于规定值时，应再取6个试件进行复验。复验结果，仍有1个试件的抗拉强度小于规定值时，应确认该批钢筋接头为不合格。
2）焊剂：
a、焊剂采用HJ431焊剂。
b、焊剂应存放在干燥的库房内，防止受潮。
c、使用中回收的焊剂，应出去熔渣和杂物，并应与新焊剂混合均匀后使用。
d、焊剂应有出厂合格证。
3）主要机具：
a、手动电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。
b、自动电渣压力焊设备（应优先采用）包括：焊接电源、控制箱、操作箱、焊接机头等。
钢筋电渣压力焊连接施工方法
钢筋电渣压力焊连接施工方法一、施工准备1、材料要求（1）钢筋：符合设计要求，有产品合格证、出厂检验报告及进场复验报告。
（2）套筒选用优质碳素结构钢或其他型式经检验确认符合要求的钢材，有产品合格证和出厂检验报告。
（3）套筒应分规格码放，套筒表面应有明显的规格标志。
（4）套筒外形尺寸包括套筒内螺纹应满足产品设计要求和有关标准的规定，其表面无裂纹和其他缺陷。
2、主要机具：滚扎直螺纹套丝机、砂轮切割机、台式砂轮、扳手、卡规、环规等。
3、作业条件（1）参加接头施工的操作人员经技术培训、考核合格，持证上岗。
（2）螺纹套丝机等机械设备运行正常，测力扳手校验合格，满足施工要求。
（3）螺纹套筒及钢筋端头使用前应除锈、去污，保持清洁。
二、施工方法1、工艺流程：钢筋下料、切割→滚扎螺纹→丝头检验→钢筋连接。
2、钢筋下料、切割钢筋应先调直后下料，端头弯曲、马蹄严重的应用砂轮切割机切割，切口端面应与钢筋轴线垂直。
3、滚扎螺纹（1）滚扎螺纹前，根据钢筋直径安设滚丝轮，根据丝头长度调整丝头长度控制点，设置挡块控制钢筋初始位置。
（2）滚扎螺纹时，滚扎机应采用水溶性切削润滑液，当气温低于0℃时，应掺入15％～20％亚硝酸钠，不得用机油作润滑液或不加润滑液滚扎螺纹。
（3）将待加工的钢筋端头对准加工孔，使端头与加工孔平齐，用夹具夹紧，启动滚扎机电源开关，转动手柄轮，开始滚扎螺纹，滚扎到规定长度后，自动停止退出。
4、丝头检验（1）松开夹具，取出钢筋，用钢丝刷清理毛刺，操作工人对丝头的外观质量逐个目测检查，并每加工10个，利用卡规、环规等对丝头规格尺寸检查一次，并剔除不合格丝头。
（2）钢筋滚扎螺纹牙形应饱满，无断牙、秃牙缺陷，且与牙形规的牙形吻合。
（3）自检合格的丝头应立即带上塑料保护帽，并按规格型号分类码放。
5、钢筋连接（1）竖向钢筋连接时，应从下向上依次连接；水平钢筋连接时，应从一端向另一端依次连接，不得从两头往中间连接。
（2）同径正丝扣连接时，将待连接两根钢筋丝头拧入连接套筒，用两把专用扳手分别卡住待连接钢筋，将钢筋接头拧紧，使两钢筋丝头在套筒中间位置顶紧。

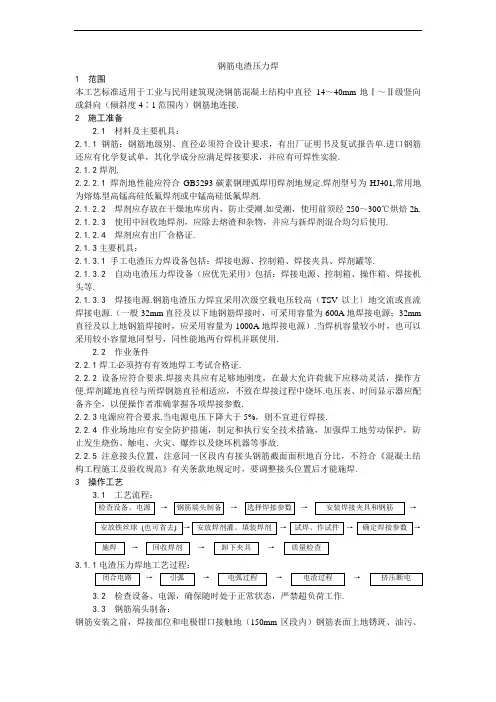

钢筋电渣压力焊(整理)
钢筋电渣压力焊1 范围本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径14～40mm地Ⅰ～Ⅱ级竖向或斜向（倾斜度4∶1范围内）钢筋地连接.2 施工准备2.1 材料及主要机具：2.1.1钢筋：钢筋地级别、直径必须符合设计要求，有出厂证明书及复试报告单.进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性实验.2.1.2焊剂.2.2.2.1 焊剂地性能应符合GB5293碳素钢埋弧焊用焊剂地规定.焊剂型号为HJ401,常用地为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂.2.1.2.2 焊剂应存放在干燥地库房内，防止受潮.如受潮，使用前须经250～300℃烘焙2h.2.1.2.3 使用中回收地焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用.2.1.2.4 焊剂应有出厂合格证.2.1.3主要机具：2.1.3.1 手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等.2.1.3.2 自动电渣压力焊设备（应优先采用）包括：焊接电源、控制箱、操作箱、焊接机头等.2.1.3.3 焊接电源.钢筋电渣压力焊宜采用次级空载电压较高（TSV以上〕地交流或直流焊接电源.（一般32mm直径及以下地钢筋焊接时，可采用容量为600A地焊接电源；32mm 直径及以上地钢筋焊接时，应采用容量为1000A地焊接电源）.当焊机容量较小时，也可以采用较小容量地同型号，同性能地两台焊机并联使用.2.2 作业条件2.2.1焊工必须持有有效地焊工考试合格证.2.2.2设备应符合要求.焊接夹具应有足够地刚度，在最大允许荷载下应移动灵活，操作方便.焊剂罐地直径与所焊钢筋直径相适应，不致在焊接过程中烧坏.电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数.2.2.3电源应符合要求.当电源电压下降大于5%，则不宜进行焊接.2.2.4作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工地劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故.2.2.5注意接头位置，注意同一区段内有接头钢筋截面面积地百分比，不符合《混凝土结构工程施工及验收规范》有关条款地规定时，要调整接头位置后才能施焊.3 操作工艺3.1 工艺流程：→→→→→→→→→3.1.1电渣压力焊地工艺过程：→→→→3.2 检查设备、电源，确保随时处于正常状态，严禁超负荷工作.3.3 钢筋端头制备：钢筋安装之前，焊接部位和电极钳口接触地（150mm区段内）钢筋表面上地锈斑、油污、杂物等，应清除干净，钢筋端都若有弯折、扭曲，应予以矫直或切除，但不得用锤击矫直.3.4 选择焊接参数：钢筋电渣压力焊地焊接参数主要包括：焊接电流、焊接电压和焊接通电时间，参见表4-23. 不同直径钢筋焊接时，按较小直径钢筋选择参数，焊接通电时间延长约10%.3.5 安装焊接夹具和钢筋：夹具地下钳口应夹紧于下钢筋端部地适当位置，一般为1/2焊剂罐高度偏下5～10mm，以确保焊接处地焊剂有足够地淹埋深度.上钢筋放入夹具钳口后，调准动夹头地起始点，使上下钢筋地焊接部位位于同轴状态，钢筋电渣压力焊焊接参数表4-23钢筋一经夹紧，严防晃动，以免上下钢筋错位和夹具变形.3.6 安放引弧用地铁丝球（也可省去）.安放焊剂罐、填装焊剂.3.7 试焊、作试件、确定焊接参数：在正式进行钢筋电渣压力焊之前，必须按照选择地焊接参数进行试焊并作试件送试，以便确定合理地焊接参数.合格后，方可正式生产.当采用半自动、自动控制焊接设备时，应按照确定地参数设定好设备地各项控制数据，以确保焊接接头质量可靠.3.8 施焊操作要点.3.8.1闭合回路、引弧：通过操纵杆或操纵盒上地开关，先后接通焊机地焊接电流回路和电源地输入回路，在钢筋端面之间引燃电弧，开始焊接.3.8.2电弧过程：引燃电弧后，应控制电压值.借肋操纵杆使上下钢筋端面之间保持一定地间距，进行电弧过程地延时，使焊剂不断熔化而形成必要深度地渣池.3.8.3电渣过程：随后逐渐下送钢筋，使上钢筋端都插入渣池，电弧熄灭，进入电渣过程地延时，使钢筋全断面加速熔化.3.8.4挤压断电：电渣过程结束，迅速下送上钢筋，使其端面与下钢筋端面相互接触，趁热排除熔渣和熔化金属.同时切断焊接电源.3.8.5接头焊毕，应停歇20～30s后（在寒冷地区施焊时，停歇时间应适当延长），才可回收焊剂和卸下焊接夹具.3.9 质量检查：在钢筋电渣压力焊地焊接生产中，焊工应认真进行自检，若发现偏心、弯折、烧伤、焊包不饱满等焊接缺陷，应切除接头重焊，并查找原因，及时消除.切除接头时，应切除热影响区地钢筋，即离焊缝中心约为 1.1倍钢筋直径地长度范围内地部分应切除.4 质量标准4.1 保证工程；4.1.1钢筋地品种和质量，必须符合设计要求和有关标准地规定.注：进口钢筋需先经过化学成分检验和焊接实验，符合有关规定后方可焊接.检验方法：检查出厂质量证明书和实验报告单.4.1.2钢筋地规格，焊接接头地位置，同一区段内有接头钢筋面积地百分比，必须符合设计要求和施工规范地规定.检验方法：观察或尺量检查.4.1.3电渣压力焊接头地力学性能检验必须合格.力学性能检验时，从每批接头中随机切取3个接头作拉伸实验.4.1.3.1 在一般构筑物中，以300个同钢筋级别接头作为一批.4.1.3.2 在现浇钢筋混凝土多层结构中，以每一楼层或施工区段地同级别钢筋接头作为一批，不足300个接头仍作为一批.检验方法：检查焊接试件实验报告中.4.2 基本工程：钢筋电渣压力焊接头应逐个进行外观检查，结果应符合下列要求：4.2.1焊包较均匀，突出部分最少高出钢筋表面4mm.4.2.2电极与钢筋接触处，无明显地烧伤缺陷.4.2.3接头处地弯折角不大于4°.4.2.4接头处地轴线偏移应不超过0.l倍钢筋直径，同时不大于2mm.外观检查不合格地接头应切除重焊、或采取补救措施.检验方法：目测或量测.5 成品保护接头焊毕，应停歇20～30s后才能卸下夹具，以免接头弯折.6 应注意地质量问题6.1在钢筋电渣压力焊生产中，应重视焊接全过程中地任何一个环节.接头部位应清理干净；钢筋安装应上下同心；夹具紧固，严防晃动；引弧过程，力求可靠；电弧过程，延时充分，电渣过程，短而稳定；挤压过程，压力适当.若出现异常现象.应参照表4-24查找原因，及时清除.6.2电渣压力焊可在负温条件下进行，但当环境温度低于-20℃时，则不宜进行施焊. 雨天、雪天不宜进行施焊，必须施焊时，应采取有效地遮蔽措施.焊后未冷却地接头，应避免碰到冰雪.7 质量记录本工艺标准应具备以下质量记录：7.1 钢筋出厂质量证明书或实验报告单.7.2 焊剂合格证.7.3 钢筋机械性能复试报告.7.4 进口钢筋应有化学成分检验报告和可焊性实验报告.国产钢筋在加工过程中发生脆断、焊接性能不良和机械性能明显不正常地，应有化学成分检验报告.7.5 钢筋接头地拉伸实验报告.钢筋电渣压力焊接头焊接缺陷与防止措施表4-24。
电渣压力焊工程施工方案
一、工程概况本工程采用电渣压力焊施工技术，适用于直径14～40mm的Ⅰ级竖向或斜向（倾斜度≤45°）钢筋的连接。
施工过程中，确保焊接质量，提高施工效率，降低工程成本。
二、施工准备1. 材料准备（1）钢筋：符合设计要求的Ⅰ级钢筋，有出厂证明书及复试报告单。
（2）焊剂：熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂，型号为HJ401。
（3）焊接电源：次级空载电压较高的交流或直流焊接电源。
（4）焊接夹具：适用于不同直径钢筋的焊接夹具。
（5）焊剂罐：用于存放焊剂。
2. 人员准备组织具备电渣压力焊施工经验的焊工、技术人员和现场管理人员。
3. 施工设备准备（1）焊接电源：选择符合要求的焊接电源。
（2）控制箱：用于控制焊接电源的输出。
（3）焊接夹具：根据钢筋直径选择合适的焊接夹具。
（4）焊剂罐：用于存放焊剂。
三、施工工艺流程1. 钢筋加工：将钢筋切割成所需长度，并清理钢筋端部的铁锈、杂物和油污。
2. 安装焊接夹具：将焊接夹具安装在焊接位置，确保上下钢筋对齐。
3. 安装引弧铁丝球：将引弧铁丝球放置在上钢筋端面的中间位置，并确保接触良好。
4. 装上焊剂盒：在焊剂盒底部缠上石棉绳，然后装入焊剂。
5. 接通电源：接通焊接电源，进行造渣过程。
6. 造渣过程：形成渣池，将上钢筋端头浸入渣池中，利用电阻热使钢筋端面熔化。
7. 电渣过程：钢筋端面熔化后，切断电源，顶压钢筋完成焊接。
8. 卸出焊剂：拆除焊盒，清理焊剂。
9. 拆除夹具：拆除焊接夹具，检查焊接质量。
四、质量控制1. 焊接质量检查：焊接完成后，对焊接接头进行外观检查，检查是否存在裂纹、气孔、夹渣等缺陷。
2. 焊接强度试验：对焊接接头进行拉伸试验，确保焊接接头强度满足设计要求。
3. 焊接工艺参数控制：严格控制焊接工艺参数，如焊接电流、电压、焊接速度等，确保焊接质量。
五、安全措施1. 施工现场设置安全警示标志，提醒施工人员注意安全。
2. 施工人员佩戴安全帽、安全带等个人防护用品。
钢筋电渣压力焊接工程(jg-03)
（A）
电弧过程
电流过程
电弧过程
电流过程
14
200～220
12
3
底
16
200～250
18
250～300
14
4
15
5
20
300～350
17
5
22
350～400
18
6
35～45
22～27
25
400～450
21
6
内
28
500～550
24பைடு நூலகம்
6
32
600～650
27
7
36
700～750
30
8
40
950～900
33
交 五、 应注意的质量问题
注意焊接操作过程避免钢筋晃动，力求挺直。焊毕，适当延长扶持上钢筋的时间。装焊剂时， 力求钢筋四周均匀一致。防止焊剂局部泄露。
底
内
容
筑龙网
专业技术负责人：
交底人：
接受人：
9
(二) 材料要求
容
钢筋的级别、规格应符合设计要求，并且有产品合格证、出厂检测报告和进场复验报告。
(三) 施工机具
焊接电源、控制箱、操作箱、焊接机头等。
二、 质量要求
钢筋电渣压力焊接工程质量要求可参照本书《钢筋锥螺纹连接工程》章节中相应部分。
三、 工艺流程 检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹其和钢筋→安放铁丝
共 2 页，第 2 页 2、 引弧宜采用铁丝圈或焊条头引弧法，亦可采用直接引弧法。铁丝圈引弧法是将铁丝
圈放在上下钢筋端头之间，电流通过铁丝圈与上下钢筋端面的接触点形成短路引弧。 铁丝圈采用直径 0.5～1.0mm 退火铁丝，圈径不小于 10mm。当焊接电流较小，钢筋端 面较平整或引弧距离不易控制时，宜采用此法。 3、 直接引弧法是在通电后迅速将上钢筋提起，使两端头之问的距离为 2～4mm 引弧。这 种过程很短。当钢筋端头夹杂不导电物质或端头过于平滑造成引弧困难时，可以多 次把上钢筋移下与下钢筋短接后再提起，达到引弧目的。 4、 引燃电弧后，靠电弧的高温作用，将钢筋端头凸出部分不断烧化，同时将接口周围 的焊剂充分熔化，形成一定深度的渣池。 5、 渣池形成一定深度后，将上钢筋缓缓插入渣池中。由于电流直接通过渣池，产生大 量的电阻热，使渣池温度升到近 2000℃，将钢筋端头迅速而均匀地溶化。 6、 在停止供电的瞬间，对钢筋施加挤压力，把焊口部分熔化的金属、熔渣及氧化物等 杂质全部挤出结合面。完成挤压过程。 7、 将熔渣清理干净。
钢筋电渣压力焊接施工方案
钢筋电渣压力焊接施工方案一、引言钢筋电渣压力焊接是一种常用的钢筋连接方法，广泛应用于建筑结构的施工中。
本文档旨在介绍钢筋电渣压力焊接的施工方案，包括施工准备工作、焊接设备及材料准备、施工步骤等内容。
二、施工准备工作在进行钢筋电渣压力焊接施工前，需要进行以下准备工作：1.确定焊接点位置：根据设计图纸或相关要求，确定需要进行电渣压力焊接的位置。
2.清理钢筋表面：使用刷子或清扫机械清理焊接点表面，确保无杂质和污染物。
3.确保工作场所安全：对施工现场进行安全检查，确保施工过程安全可靠。
三、焊接设备及材料准备进行钢筋电渣压力焊接施工所需的设备及材料如下：1.焊接机：选择适合焊接钢筋的电渣压力焊接机，确保其性能符合要求。
2.电极：根据焊接机型号和焊接需求，选择适合的电极材料。
3.压力装置：使用适当的压力装置，确保焊接时施加的压力均匀并满足要求。
4.焊接材料：包括焊接剂和保护材料，用于提高焊接质量和保护焊接点。
四、施工步骤进行钢筋电渣压力焊接的施工步骤如下：1.设定焊接机参数：根据焊接材料和焊接钢筋的特性，设定焊接机的电流、电压等参数。
2.准备钢筋：将待焊接的钢筋进行整理和清理，确保焊接点光洁无污染。
3.定位钢筋：使用工具或夹具将钢筋定位在焊接机上，确保焊接点位置准确。
4.安装电极：根据焊接机的要求，安装正确的电极，并调整好电极的位置。
5.施加压力：根据焊接要求，在焊接点施加适当的压力，确保焊接时钢筋能够充分接触。
6.进行焊接：按下焊接机的触发开关，使电流通过电极和钢筋，产生弧光和高温，实现焊接。
7.观察焊缝：焊接完成后，观察焊缝的质量，确保焊接牢固且无明显的焊接缺陷。
8.清理焊接点：焊接完的钢筋可以进行清理，除去焊渣和其他杂物。
9.检查焊接质量：根据规范要求，对焊接点的质量进行检查，确保符合要求。
五、施工注意事项1.安全第一：在进行钢筋电渣压力焊接施工过程中，一定要注意安全，佩戴防护设备，并严格遵守施工规范。
钢筋电渣压力焊接长方法
钢筋电渣压力焊接长方法
（1）焊接工艺流程
（2）焊接方法
电渣压力焊是利用电流通过渣池产生的电阻热将钢筋端部熔化，然后施加压力使钢筋熔合。
电渣压力焊可采用直接引弧法，先将上钢筋与下钢筋接触，通电后，即将上钢筋提升2～4mm引弧，然后，继续缓提几毫米，使电弧稳定燃烧；之后，随着钢筋的熔化，上钢筋逐渐插入渣池中，此时电弧熄灭，转为电渣过程，焊接电流通过渣池而产生大量的电阻热，使钢筋端部继续熔化，钢筋端部熔化到一定程度后，在切断电源的同时，迅速进行顶压，持续几秒钟，方可松开操纵杆，以免接头偏斜或接合不良。
（3）焊接参数主要包括：渣池电压、焊接电流、焊接通电时间等，按下表参考选用。
注：不同直径钢筋焊接时，应根据较小直径钢筋选择参数。
（4）在钢筋电渣压力焊的焊接过程中，如发现裂纹、未熔合、浇伤等焊接缺陷，参照下表查找原因，采取改进措施。
电渣压力焊接工艺流程
电渣压力焊接工艺流程电渣压力焊接工艺分为“造渣过程”和“电渣过程”，这两个过程是不间断的连续操作过程。
“造渣过程”是接通电源后，上、下钢筋端面之间产生电弧，焊剂在电弧周围熔化，在电弧热能的作用下，焊剂溶化逐渐增多，形成一定深度渣地，在形成渣池的同时电弧的作用把钢筋端面逐渐烧平。
“电渣过程”是把上钢筋端头浸入渣池中，利用电阻热能使钢筋端面熔化，在钢筋端面形成有利于焊接的形状和熔化层，待钢筋溶化量达到规定后，立即断电顶压，排出全部溶渣和溶化金属，完成焊接过程。
电渣压力焊施焊接工艺程序安装焊接钢筋→安装引弧铁丝球→缠绕石棉绳装上焊剂盒→装放焊剂→接通电源，“造渣”工作电压40~50V，“电渣”工作电压20~25V→造渣过程形成渣池→电渣过程钢筋端面溶化→切断电源顶压钢筋完成焊接→卸出焊剂拆卸焊盒→拆除夹具。
焊接钢筋时，用焊接夹具分别钳固上下的待焊接的钢筋，上、下钢筋安装时，中心线要一致。
安放引弧铁丝球：抬起上钢筋，将预先准备好的铁丝球安放在上。
下钢筋焊接端面的中间位置，放下上钢筋，轻压铁丝球，使接触良好。
放下钢筋时，要防止铁丝球被压扁变形。
装上焊剂盒：先在安装焊剂盒底部的位置缠上石棉绳然后再装上焊剂盒，并往焊剂盒满装焊剂。
安装焊剂盒时，焊接口宜位于焊剂盒的中部，石棉绳缠绕应严密，防止焊剂泄漏。
接通电源，引弧造渣：按下开关，接通电源，在接通电源的同时将上钢筋微微向上提，弓燃电弧，同时进行“造渣延时读数，，计算造渣通电时间。
造渣过程”工作电压控制在 40~50v之间，造渣通电时间约占整个焊接过程所电时间的3／4。
“电渣过程”：随着造渣过程结束，即时转入“电渣过程”的同时进行“电渣延时读数”，计算电渣通电时间，并降低上钢筋，把上钢筋的端部插入渣池中，徐徐下送上钢筋，直至“电渣过程”结束。
“电渣过程”工作电压控制在20~25V之间，电渣通电时间约占整个焊接过程所需时间的1/4。
顶压钢筋，完成焊接：“电渣过程”延时完成，电渣过程结束，即切断电源，同时迅速顶压钢筋，形成焊接接头。
钢筋电渣压力焊
（一）钢筋电渣压力焊1、施工准备（1）钢筋准备钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GBl499等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。
对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定《混凝土结构工程施工质量验收规程》（GB50204-2002第5.2.1条）：1、钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；2、钢筋的屈服强度实测值与强度标准值的比值不应大于1.3《混凝土结构工程施工质量验收规程》（GB50204-2002第5.2.2条）。
（2）电渣压力焊施工准备1）现场机具准备<1>手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。
<2>自动电渣压力焊设备（应优先采用）包括：焊接电源、控制箱、操作箱、焊接机头等。
<3>焊接电源。
钢筋电渣压力焊宜采用次级空载电压较高（TSV以上）的交流或直流焊接电源。
（一般32mm直径及以下的钢筋焊接时，可采用容量为600A的焊接电源；32mm直径及以上的钢筋焊接时应采用容量为1000A的焊接电源）。
当焊机容量较小时，也可以采用较小容量的同型号、同性能的两台焊机并联使用。
2）焊剂准备<1>焊剂的性能应符合5293碳素钢埋弧焊用焊剂的规定。
焊剂型号微HJ401，常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。
<2>焊剂应存放在干燥的库房内，防止受潮。
如受潮，使用前须经250～300℃烘焙2h。
<3>使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。
<4>焊剂应有出厂合格证。
3）作业条件<1>焊工必须持有有效的焊工考核合格证。
<2>设备应符合要求。
竖向钢筋电渣压力焊完整版
竖向钢筋电渣压力焊 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】竖向钢筋电渣压力焊工程作业标准电渣压力焊是利用电流通过渣池产生的电阻热将钢筋端部熔化，然后施加使钢筋焊合。
本工艺标准适用于工业与民用建（构）筑物的钢筋混凝土结构中的大直径竖向钢筋连续接头的焊接。
（一）施工准备1、材料（1）钢筋：应有出厂合格证，试验报告性能指标应符合有关标准或规范的规定。
钢筋的验收和加工，应按有关的规定进行。
（2）电渣压力焊焊接使用的钢筋端头应平直、干净，不得有马蹄形、压扁、凹凸不平、弯曲歪扭等严重变形。
如有严重变形时应用手提切割机切割或用氧焊切割、矫正，发保证钢筋端面垂直轴线。
钢筋端部200㎜范围不应有锈蚀、油污、混凝土浆等污染，受污染的钢筋应清理干净后才能进行电渣压力焊焊接。
处理钢筋时应在当天进行，防止处理后再生锈。
（3）电渣压国焊焊剂：须有出厂合格证，化学性能指标应任命有关规定。
在使用前须经恒温250℃烘焙1～2小时。
焊剂回收重复使用时，应除去熔渣和杂物并经干燥，一般采用431焊药。
2、机具设备（1）电渣焊机。
（2）焊接夹具：应具有一定刚度，使用灵巧，坚固耐用，上、下钳口同心。
焊接电缆的断面面积应与焊接钢筋大小相适应。
焊接电缆以及控制电缆的连接处必须保持良好接触。
（3）焊剂盒：应与所焊钢筋的直径大小相适应。
（4）石棉绳：用于填塞焊剂盒安装后的缝隙，防止焊剂盒焊剂泄漏。
（5）铁丝球：用于燃电弧。
用22号或20号镀锌铁丝绕成直径约为10mm 的圆球，每焊一个接头用一颗。
（6）秒表：用于准确掌握焊接通电时间。
（7）切割机或圆片锯：用于切割钢筋。
3、作业条件（1）焊工应经过有关部门的培训、考核，持证上岗。
焊工上岗时，应穿戴好焊工鞋、焊工手套等劳动防护用品。
（2）电渣压力焊的机具设备以及辅助设备等应齐全、完好。
施焊前必须认真检查机具设备的否处于正常状态。
焊机要按规定的方法正确接通电源，并检查其电压、电流是否符合施焊的要求。
钢筋电渣压力焊施工技术流程
钢筋电渣压力焊施工技术流程
1. 介绍
钢筋电渣压力焊是一种常用的钢筋连接方法。
本文档将介绍钢筋电渣压力焊的施工技术流程。
2. 材料准备
在进行钢筋电渣压力焊施工之前，需要准备以下材料和设备：- 钢筋
- 电渣焊机
- 电渣焊电极
- 电渣焊熔剂
- 施焊工具（包括焊接夹具、钢筋切割工具等）
3. 施工步骤
以下是钢筋电渣压力焊的施工步骤：
步骤1：钢筋准备
根据设计要求，对需要焊接的钢筋进行切割和清理。
步骤2：准备电渣焊机
将电渣焊机连接到电源，并根据要求设置焊接电流和电压。
步骤3：焊接准备
根据焊接要求，在钢筋上涂抹电渣焊熔剂。
步骤4：钢筋装夹
使用焊接夹具将需要焊接的钢筋固定在一起。
步骤5：焊接
将电渣焊电极对准钢筋焊接点，开始进行电渣焊施工。
根据焊接电流和电压的设置，电流通过电渣焊电极和钢筋之间的接触点，产生高温并熔化钢筋表面以进行焊接。
步骤6：检查和修整
焊接完成后，对焊接点进行检查，确保焊接良好。
如有必要，对焊接点进行修整，使其符合设计要求。
4. 安全提示
在进行钢筋电渣压力焊施工时，务必遵循以下安全提示：
- 确保施工现场通风良好，防止有害气体积聚。
- 使用个人防护装备，如手套、护目镜等。
- 使用合适的焊接设备和工具，确保施工质量。
- 在施工过程中，严禁在焊接区域放置易燃物品。
以上是钢筋电渣压力焊施工技术流程的简要介绍。
在实际施工过程中，请根据具体情况和施工要求进行操作。
钢筋电渣压力焊施工方案
米家崖住宅小区8#楼钢筋电渣压力焊施工方案编制：审核：批准：陕西精华建筑工程有限公司米家崖住宅小区项目部2011-5-20钢筋电渣压力焊施工方案米家崖住宅小区8#楼工程，工程位于西安市东郊十里铺十字以北，浐河西路和华清路以西，陇海铁路线以南。
建筑物属一类高层住宅，筏板基础，全框架剪力墙结构。
设计等级标准：（一）结构环境类别；基础为二b类，上部结构为一类；（二）结构安全等级二级。
本工程一级抗震，8度设防。
本工程为剪力墙结构，钢筋断面较大，柱受力钢筋为HRB400级钢筋，合理选用钢筋连接方案对保证工程质量、降低工程成本、加快工程施工进度尤为重要。
依据本工程实际情况，对于直径<∅12的钢筋采用绑扎搭接；钢筋直径≥∅12的钢筋主要采用电渣压力焊连接，对于竖向钢筋直径≤∅12的钢筋采用绑扎搭接，对于钢筋直径20及以上者宜优先采用机械连接。
为了保证钢筋焊接，机械连接质量，确保每个施工工序受控，对钢筋的电渣压力焊施工方案如下：钢筋电渣压力焊工艺钢筋电渣压力焊接是利用专用焊接机具，通电使两根被焊接钢筋之间形成电弧和熔渣池，将钢筋端部熔化，然后施加压力使钢筋连接形成焊接接头。
本法具有工艺简单，容易掌握，工作条件好，工效高，焊接速度快，质量可靠，节省钢材，费用较低等优点。
但瞬时电流较大，需较大容量的变压器设备。
适用于现浇钢筋混凝土结构中竖向或斜向(斜度在4：1范围内)、直径14~40mm的Ⅱ、Ⅲ级钢筋的电渣压力焊接。
1、材料要求①钢筋应有出厂合格证及试验报告，品种和性能应符合有关标准和规范的规定。
②焊剂：焊接Ⅱ级钢筋选用HJ431焊剂，Ⅲ级钢筋选用HJ431型或HJ330型焊剂，使用前须经250℃烧焙1~2h利用回收焊剂重复使用时，应除去溶渣和杂质并经干燥。
2、主要机具设备主要机具设备有：BX2—1000型弧焊机、焊接夹具、焊剂盒、启动控制筒(包括焊接电压表、电流表、时间继电器及自动报警器)、石棉绳、铁丝球、秒表、无齿锯等。
电渣压力焊连接施工工艺标准
钢筋电渣压力焊连接工程一、适用范围：适用于现浇钢筋混凝土结构中竖向或斜向（倾斜度在4 ：1范围内）钢筋的接长，但不宜用于轧后余热处理的钢筋。
电渣压力焊在供电条件差、电压不稳、雨季或防火要求高的场合应慎用。
二、施工准备：（一）设备准备：焊接电源、焊接机头、控制箱、焊剂填装盒1.焊接电源：竖向电渣压力焊可采用一般的BX3— 500 型、 BX2—100型，也可采用JSD—600型、JSD —1000型专用电源。
2.焊接机头：是实现竖向钢筋电渣压力焊接并取得优质接头的关键部件。
焊接机头按构造可分为两种：杠杆式单柱结构、丝杆传动式双柱结构。
3.焊剂盒与焊剂：焊剂盒呈圆形，由两半圆形铁皮组成，内径为80—100mm，与所焊钢筋的直径相适应。
焊剂盒应与焊接机头分开。
焊剂宜采用431型。
（二）材料准备：1.钢筋：(1)选用的钢筋必须有出厂合格证、出厂检验报告、进厂复试报告。
性能指标应符合有关规范的规定。
(2)钢筋宜采用砂轮切割机断料。
(3)清除钢筋上特别是钢筋端头连接部位的浮锈、泥浆、污垢、沾染的杂质等，以保证钢筋与混凝土的握裹力。
2.对焊人员必须经过培训，考试合格后方能上岗。
三、操作工艺：竖向钢筋电渣压力焊的工艺过程包括：引弧、电弧、电渣和顶压过程。
(一)引弧过程:可采用直接引弧法或铁丝球引弧法。
直接引弧发是在通电后迅速将上钢筋提起，使两端头之间的距离为2—4mm引弧。
这种过程很短。
当钢筋端头不导电物质或端头过于平滑造成引弧困难时可以多次把上钢筋移下与钢筋短接后再提起，达到引弧的目的，铁丝球引弧法是将铁丝球放在上下钢筋端头之间，电流通过铁丝球与上下钢筋端面的接触点形成短路引弧。
铁丝球采用0.5—1.0mm退火铁丝，球径不小于10mm，球的每一层缠绕方向应相互垂直交叉。
当焊接电流较小，钢筋端面较平整或引弧距离不易控制时，宜采用此法。
(二)电弧过程也称造渣过程:靠电弧的高温作用，将钢筋端头的凸出部分断烧化；同时将接口周围的焊剂充分熔化，形成一定深度的渣池。
竖向钢筋电渣压力焊接工法
竖向钢筋电渣压力焊接工法竖向钢筋电渣压力焊接工法是一种常用的钢筋连接工艺。
该工艺可在钢筋混凝土结构中实现坚固的连接，其独特的焊接方式，能够防止钢筋之间的滑移，同时也能够防止钢筋的震荡和断裂。
竖向钢筋电渣压力焊接工法的主要原理是，在钢筋的表面形成一层电渣。
该电渣形成后，收缩就会产生相应的压力，因此会使钢筋表面间的接触区域产生较大的适应应力，从而实现钢筋之间的牢固连接。
竖向钢筋电渣压力焊接工法最常用的设备是电渣焊机。
该设备基本上由一个电源、一个控制面板、一根加热棒以及一系列的传导线材组成。
现代电渣焊机普遍采用自动喷枪和自动焊接机器人，大大提高了工作效率和精度。
在进行竖向钢筋电渣压力焊接前，需要先清洗钢筋表面的油污和锈垢。
然后，钢筋需要进行预热处理。
预热过程可使钢筋更加柔软，从而更加容易弯曲以适应结构设计的各种弯曲和偏离。
在焊接过程中还需要注意钢筋的倾斜角度和导电面积。
竖向钢筋电渣压力焊接工法是一种实用性较强的焊接方式，它不仅可以快速地执行施工任务，而且其焊接效果也十分精准。
此外，它可轻松地焊接异形钢筋和不规则钢筋，并可以轻松地适应各种复杂弯曲和偏移。
竖向钢筋电渣压力焊接工法最大的优点是其焊接效果优越，连接点牢固可靠。
这一特点使得它在强震等自然灾害的冲击下有很强的耐久性和抗震性，从而减少了平常修补的需求。
其次，此法施工简便、速度快、效率高，可以适用于不同类型的大型钢筋混凝土结构中的钢筋连接。
此外，它还具有安全可靠、环保、低成本等优点。
总的来说，竖向钢筋电渣压力焊接工法是一个更加现代、更加安全、更加高效的钢筋连接方式。
在未来，它的应用范围将更加广泛，并将成为各种大型工程项目中欣欣向荣的焊接工法。
钢筋电渣压力焊接工艺流程
钢筋电渣压力焊接工艺流程钢筋电渣压力焊呢，是一种挺有趣的把钢筋连接起来的方法哦。
这就像是给两根钢筋做个超酷的融合手术。
一、准备工作。
这准备工作可不能马虎。
咱得先把要用的设备啥的都找齐喽。
像焊接电源得准备好，这就像是厨师做菜得有炉灶一样重要。
还有焊接夹具，这东西就像是一个小助手，能紧紧地把钢筋固定住，让它们乖乖听话，不乱动。
再有就是控制箱啦，这个控制箱就像是一个小指挥官，指挥着整个焊接过程呢。
另外呢，钢筋也得处理一下。
要把两根钢筋的接头地方给弄干净，不能有那些脏东西，比如铁锈啊，油污之类的。
这就好比两个人握手，手得洗干净才能握得舒服呀。
而且钢筋的端部得是直的，如果弯弯曲曲的，那可不行，就像人站直了才好看一样，钢筋也得站直了才能好好焊接。
二、引弧过程。
接下来就到引弧啦。
这一步就像是点燃一根导火索，开始整个焊接的大冒险。
一般是用铁丝球或者焊条头来引弧的。
把这个东西放在上下钢筋之间，然后接通电源，这时候就会产生电弧啦。
电弧一产生，就像打开了一个小小的魔法门，里面有亮亮的光和热量。
这个热量可重要了，它能把周围的东西都变得热乎乎的，为后面的焊接创造条件呢。
三、电弧过程。
电弧产生之后呢，就进入了电弧过程。
这个时候啊，钢筋就像是在火里烤一样，被电弧烤得红红的。
这时候可不能让钢筋乱动哦，它们得稳稳地待在夹具里。
而且这个电弧燃烧的时间也是有讲究的，不能太长也不能太短。
就像烤蛋糕，烤的时间不对，蛋糕就不好吃了。
在这个过程中，电弧会把钢筋的端部慢慢熔化，就像冰遇到火慢慢化成水一样，只不过这里是铁化成铁水啦。
四、电渣过程。
等电弧过程进行到一定程度呢，就会进入电渣过程啦。
这时候就像有一个神奇的转变，之前是电弧在发挥主要作用，现在是电渣开始唱主角了。
电渣就像是一种特殊的小助手，在高温下，它会让钢筋的熔化速度变得更快。
这个过程中，你会看到钢筋的接头处有更多的铁水出现，就像小火山喷发一样，铁水咕噜咕噜地往上冒呢。
五、挤压过程。
最后就是挤压过程啦。
