电流传感器
电流传感器的工作原理

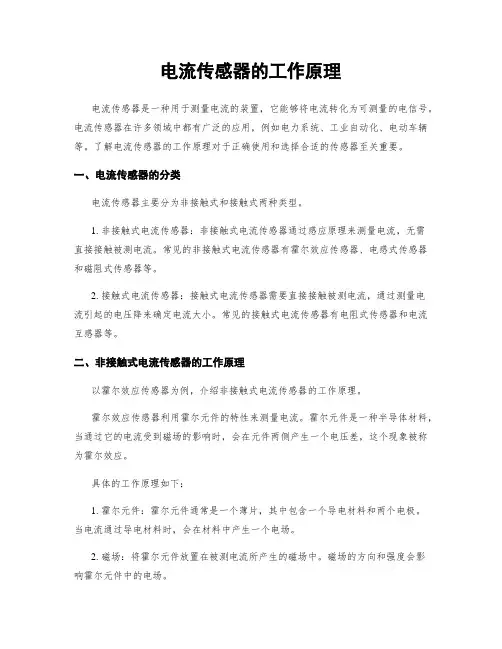

电流传感器的工作原理电流传感器是一种用于测量电流的装置，它能够将电流转化为可测量的电信号。
电流传感器在许多领域中都有广泛的应用，例如电力系统、工业自动化、电动车辆等。
了解电流传感器的工作原理对于正确使用和选择合适的传感器至关重要。
一、电流传感器的分类电流传感器主要分为非接触式和接触式两种类型。
1. 非接触式电流传感器：非接触式电流传感器通过感应原理来测量电流，无需直接接触被测电流。
常见的非接触式电流传感器有霍尔效应传感器、电感式传感器和磁阻式传感器等。
2. 接触式电流传感器：接触式电流传感器需要直接接触被测电流，通过测量电流引起的电压降来确定电流大小。
常见的接触式电流传感器有电阻式传感器和电流互感器等。
二、非接触式电流传感器的工作原理以霍尔效应传感器为例，介绍非接触式电流传感器的工作原理。
霍尔效应传感器利用霍尔元件的特性来测量电流。
霍尔元件是一种半导体材料，当通过它的电流受到磁场的影响时，会在元件两侧产生一个电压差，这个现象被称为霍尔效应。
具体的工作原理如下：1. 霍尔元件：霍尔元件通常是一个薄片，其中包含一个导电材料和两个电极。
当电流通过导电材料时，会在材料中产生一个电场。
2. 磁场：将霍尔元件放置在被测电流所产生的磁场中。
磁场的方向和强度会影响霍尔元件中的电场。
3. 电压差测量：当磁场作用于霍尔元件时，电场的分布会发生变化，从而在两个电极之间产生一个电压差。
这个电压差与被测电流的大小成正比。
4. 信号处理：测量到的电压差需要经过信号处理电路进行放大和滤波，然后转化为可读取的电信号。
三、接触式电流传感器的工作原理以电阻式传感器为例，介绍接触式电流传感器的工作原理。
电阻式传感器利用被测电流通过电阻产生的电压降来测量电流。
具体的工作原理如下：1. 电阻：将一个已知电阻与被测电流串联连接，被测电流通过电阻时会产生一个电压降。
2. 电压测量：使用电压测量设备（如模拟电表或数字电表）测量电阻两端的电压降。

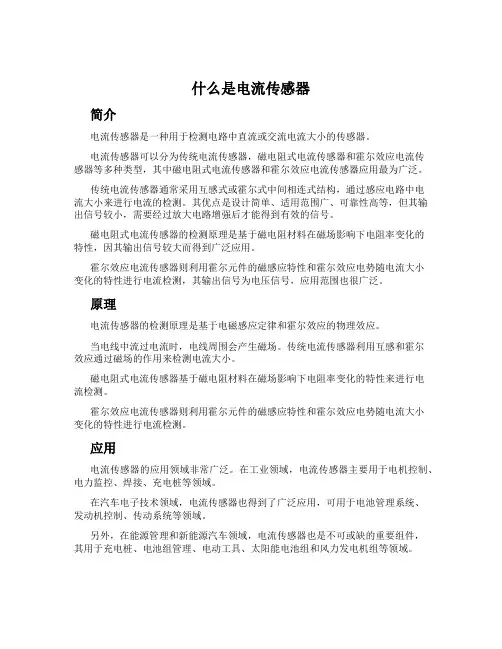

什么是电流传感器
什么是电流传感器简介电流传感器是一种用于检测电路中直流或交流电流大小的传感器。
电流传感器可以分为传统电流传感器，磁电阻式电流传感器和霍尔效应电流传感器等多种类型，其中磁电阻式电流传感器和霍尔效应电流传感器应用最为广泛。
传统电流传感器通常采用互感式或霍尔式中间相连式结构，通过感应电路中电流大小来进行电流的检测。
其优点是设计简单、适用范围广、可靠性高等，但其输出信号较小，需要经过放大电路增强后才能得到有效的信号。
磁电阻式电流传感器的检测原理是基于磁电阻材料在磁场影响下电阻率变化的特性，因其输出信号较大而得到广泛应用。
霍尔效应电流传感器则利用霍尔元件的磁感应特性和霍尔效应电势随电流大小变化的特性进行电流检测，其输出信号为电压信号，应用范围也很广泛。
原理电流传感器的检测原理是基于电磁感应定律和霍尔效应的物理效应。
当电线中流过电流时，电线周围会产生磁场。
传统电流传感器利用互感和霍尔效应通过磁场的作用来检测电流大小。
磁电阻式电流传感器基于磁电阻材料在磁场影响下电阻率变化的特性来进行电流检测。
霍尔效应电流传感器则利用霍尔元件的磁感应特性和霍尔效应电势随电流大小变化的特性进行电流检测。
应用电流传感器的应用领域非常广泛。
在工业领域，电流传感器主要用于电机控制、电力监控、焊接、充电桩等领域。
在汽车电子技术领域，电流传感器也得到了广泛应用，可用于电池管理系统、发动机控制、传动系统等领域。
另外，在能源管理和新能源汽车领域，电流传感器也是不可或缺的重要组件，其用于充电桩、电池组管理、电动工具、太阳能电池组和风力发电机组等领域。
总结电流传感器是一种重要的电子元件，其应用领域非常广泛。
传统电流传感器、磁电阻式电流传感器和霍尔效应电流传感器等不同类型的电流传感器，其检测原理和具体应用也有所不同。
在未来，随着能源管理和新能源汽车领域的不断发展，电流传感器的应用将会越来越广泛。
电流传感器的工作原理
电流传感器的工作原理电流传感器是一种用于测量电流的设备，它能够将电流转换为可测量的电信号。
它在电力系统、工业自动化、电子设备等领域中广泛应用。
一、电流传感器的基本原理电流传感器的基本原理是根据安培力定律，即电流通过导线时会在周围产生磁场。
根据法拉第电磁感应定律，当导线周围的磁场发生变化时，会在导线上感应出电动势。
因此，电流传感器通过感应导线周围的磁场变化来测量电流。
二、电流传感器的工作方式1. 电流互感器（CT）：电流互感器是一种常见的电流传感器，它利用互感原理来测量电流。
电流互感器的主要部分是一个线圈，将待测电流通过线圈，产生一个次级电流，进而测量次级电流来确定待测电流的大小。
电流互感器通常用于高电流测量，如电力系统中的变电站和配电系统。
2. 磁电阻式传感器：磁电阻式传感器利用磁电阻效应来测量电流。
它包含一个磁敏电阻元件，当电流通过导线时，产生的磁场会影响磁敏电阻的电阻值。
通过测量电阻值的变化，可以确定电流的大小。
磁电阻式传感器具有响应速度快、精度高等优点，常用于电子设备和自动化控制系统中。
3. 磁感应式传感器：磁感应式传感器利用磁感应原理来测量电流。
它包含一个磁芯和一个线圈，当电流通过导线时，产生的磁场会使磁芯饱和，从而改变线圈的感应电压。
通过测量感应电压的变化，可以确定电流的大小。
磁感应式传感器具有结构简单、成本低等优点，常用于低电流测量和小型电子设备中。
三、电流传感器的应用领域1. 电力系统：电流传感器在电力系统中广泛应用，用于监测和保护电力设备。
例如，在变电站中，电流传感器用于测量变压器、断路器和电缆的电流，以确保电力系统的安全运行。
2. 工业自动化：电流传感器在工业自动化中用于监测电机、驱动器和控制器的电流。
它们可以实时监测电流的变化，以便及时发现故障并采取相应的措施。
3. 电子设备：电流传感器在电子设备中用于测量电路的电流，以便控制电路的工作状态。
例如，在电源管理系统中，电流传感器用于监测电源的输出电流，以确保电子设备的正常运行。
电流传感器的工作原理
电流传感器的工作原理电流传感器是一种用于测量电流的装置，它能够将电流转换为易于测量的电信号。
电流传感器在许多领域中都有广泛的应用，例如电力系统、工业自动化、电动车辆等。
一、电流传感器的分类根据工作原理和结构特点，电流传感器可以分为以下几类：1. 电磁式电流传感器：利用法拉第电磁感应原理，通过测量电流所产生的磁场来间接测量电流。
2. 阻抗式电流传感器：利用电流通过电阻产生的电压来测量电流。
3. Hall效应电流传感器：利用Hall效应来测量电流。
4. 磁电阻式电流传感器：利用磁电阻效应来测量电流。
5. 磁致伸缩式电流传感器：利用磁致伸缩效应来测量电流。
二、电磁式电流传感器的工作原理电磁式电流传感器是最常见的一种电流传感器。
它利用法拉第电磁感应原理来测量电流。
其工作原理如下：1. 电流通过传感器的主线圈，产生一个与电流成正比的磁场。
2. 磁场作用于传感器的磁芯上，使磁芯饱和，从而改变磁芯的磁导率。
3. 磁芯的磁导率的改变会导致次级线圈中感应出一个电压信号。
4. 通过测量次级线圈中的电压信号，即可间接测量出电流的大小。
三、电磁式电流传感器的特点和应用电磁式电流传感器具有以下特点：1. 非接触式测量：电流传感器与被测电流之间没有直接的物理接触，不会对被测电路产生影响。
2. 宽测量范围：电磁式电流传感器可以测量较大范围的电流，通常从几毫安到几千安都可以测量。
3. 高精度：电磁式电流传感器的测量精度较高，通常可以达到几千分之一。
4. 快速响应：电磁式电流传感器的响应速度较快，可以实时测量电流的变化。
电磁式电流传感器在许多领域中都有广泛的应用，例如：1. 电力系统：电磁式电流传感器用于电力系统中的电流测量和保护。
2. 工业自动化：电磁式电流传感器用于工业自动化系统中的电流监测和控制。
3. 电动车辆：电磁式电流传感器用于电动车辆中的电流测量和电池管理。
四、电磁式电流传感器的性能参数电磁式电流传感器的性能参数包括：1. 额定电流：传感器能够正常工作的最大电流值。
电流传感器的工作原理

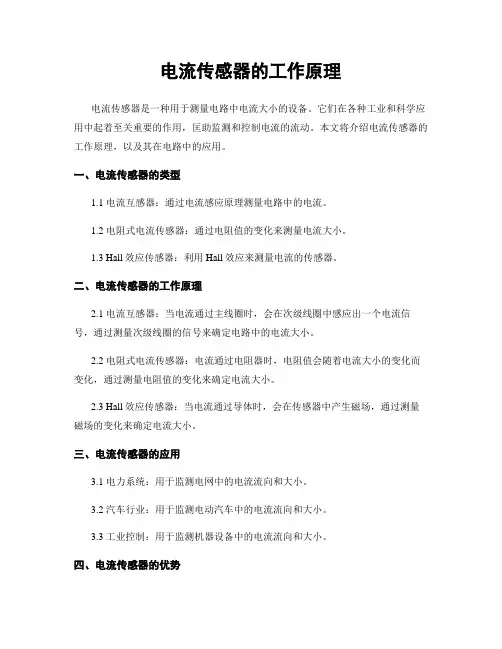

电流传感器的工作原理电流传感器是一种用于测量电路中电流大小的设备。
它们在各种工业和科学应用中起着至关重要的作用，匡助监测和控制电流的流动。
本文将介绍电流传感器的工作原理，以及其在电路中的应用。
一、电流传感器的类型1.1 电流互感器：通过电流感应原理测量电路中的电流。
1.2 电阻式电流传感器：通过电阻值的变化来测量电流大小。
1.3 Hall效应传感器：利用Hall效应来测量电流的传感器。
二、电流传感器的工作原理2.1 电流互感器：当电流通过主线圈时，会在次级线圈中感应出一个电流信号，通过测量次级线圈的信号来确定电路中的电流大小。
2.2 电阻式电流传感器：电流通过电阻器时，电阻值会随着电流大小的变化而变化，通过测量电阻值的变化来确定电流大小。
2.3 Hall效应传感器：当电流通过导体时，会在传感器中产生磁场，通过测量磁场的变化来确定电流大小。
三、电流传感器的应用3.1 电力系统：用于监测电网中的电流流向和大小。
3.2 汽车行业：用于监测电动汽车中的电流流向和大小。
3.3 工业控制：用于监测机器设备中的电流流向和大小。
四、电流传感器的优势4.1 非接触式测量：不需要直接接触电路，安全性高。
4.2 高精度：能够精确测量电流大小。
4.3 高灵敏度：能够检测到微弱的电流信号。
五、电流传感器的发展趋势5.1 小型化：随着技术的发展，电流传感器越来越小巧。
5.2 高性能：不断提高测量精度和灵敏度。
5.3 多功能化：能够同时测量多种类型的电流信号。
总结：电流传感器是一种重要的电子设备，通过不同的工作原理来测量电路中的电流大小，广泛应用于各个领域。
随着技术的发展，电流传感器将会变得更加小型化、高性能和多功能化。
电流传感器的工作原理
电流传感器的工作原理电流传感器是一种用于测量电流的设备，它能够将电流转化为可测量的电信号。
它在许多应用中起着关键的作用，例如电力系统监测、电动机控制和能源管理等领域。
本文将详细介绍电流传感器的工作原理及其相关知识。
一、电流传感器的分类根据工作原理和结构特点，电流传感器可以分为多种类型，包括电磁式电流传感器、霍尔效应电流传感器、磁阻式电流传感器、电容式电流传感器等。
每种类型的电流传感器都有其独特的工作原理和适用范围。
二、电磁式电流传感器的工作原理电磁式电流传感器是一种基于法拉第电磁感应定律的传感器。
它利用电流通过导线时产生的磁场与传感器内部线圈之间的相互作用来测量电流。
其主要组成部分包括铁芯、线圈和磁场传感器。
1. 铁芯：铁芯是电磁式电流传感器的核心部件，它起到集中磁场作用的作用。
铁芯的材料通常是高导磁性的材料，如硅钢片。
通过将导线穿过铁芯的中心孔，可以使电流通过导线时产生的磁场集中在铁芯内部。
2. 线圈：线圈是电磁式电流传感器中的另一个重要组成部分。
它通常由绝缘导线绕制而成，绕制的圈数和线径会影响传感器的灵敏度和测量范围。
当电流通过线圈时，会在线圈周围产生磁场。
3. 磁场传感器：磁场传感器是用于测量线圈周围磁场强度的部件。
常见的磁场传感器有霍尔元件和磁电阻传感器。
当电流通过线圈时，线圈周围的磁场会影响磁场传感器的输出信号，从而实现对电流的测量。
三、电磁式电流传感器的工作过程当电流通过电磁式电流传感器的导线时，导线周围会产生一个磁场。
这个磁场会与电磁式电流传感器内部的线圈相互作用，从而在线圈中感应出一个电动势。
根据法拉第电磁感应定律，电动势的大小与磁场的变化率成正比。
因此，通过测量线圈中感应出的电动势，可以确定电流的大小。
电磁式电流传感器的测量原理可以用以下几个步骤来描述：1. 电流通过导线时，导线周围产生一个磁场。
2. 磁场与电磁式电流传感器内部的线圈相互作用，感应出一个电动势。
3. 通过测量线圈中感应出的电动势，可以确定电流的大小。
什么是电子电路中的电流传感器如何选择和使用电流传感器
什么是电子电路中的电流传感器如何选择和使用电流传感器电子电路中的电流传感器是一种测量电路中电流值的设备。
在电路中，电流传感器起着监测和控制电流的重要作用。
选择和使用合适的电流传感器是确保电路正常运行的关键。
一、电流传感器的原理电流传感器基于不同的工作原理，可以分为几种类型，包括磁性电流传感器、霍尔效应电流传感器和共模电流传感器等。
每种类型的电流传感器有不同的工作原理和特点。
1. 磁性电流传感器磁性电流传感器通过电流产生的磁场来测量电流的大小。
它们包括闭环和开环两种类型。
闭环磁性电流传感器是将电流通过铁芯产生的磁场转换为电压输出，其准确性和稳定性较高。
开环磁性电流传感器则是通过感应电流产生的磁场的变化来测量电流，具有较高的频率响应和快速的动态性能。
2. 霍尔效应电流传感器霍尔效应电流传感器基于霍尔效应原理来测量电流的大小。
当电流通过具有霍尔元件的传感器时，根据电荷的运动方向产生的霍尔电势的不均匀分布来测量电流大小。
霍尔效应电流传感器具有高精度、快速响应和低功耗的特点，广泛应用于精密测量和控制领域。
3. 共模电流传感器共模电流传感器是一种特殊的电流传感器，可以测量电路中的交流电流。
它通过检测电路中的共模信号来实现电流测量，具有无需隔离、高精度和快速响应的优点。
二、电流传感器的选择在选择电流传感器时，需要考虑电路中的电流范围、精度要求、频率响应和环境条件等因素。
1. 电流范围根据电路中的电流范围选择合适的电流传感器，确保传感器能够覆盖所需测量的电流范围。
如果电流超过传感器的额定范围，则可能导致测量不准确或损坏传感器。
2. 精度要求根据要求的精度选择合适的电流传感器。
对于需要高精度测量的应用，应选择具有较高精度和低误差的传感器。
3. 频率响应根据电路中的频率要求选择合适的电流传感器。
不同类型的传感器有不同的频率响应范围，需要根据具体应用需求进行选择。
4. 环境条件考虑电路工作的环境条件，如温度、湿度和电磁干扰等因素。
电流传感器的工作原理
电流传感器的工作原理一、引言电流传感器是一种用于测量电流的装置，广泛应用于各种电力系统和电子设备中。
了解电流传感器的工作原理对于正确使用和维护电流传感器至关重要。
本文将详细介绍电流传感器的工作原理，包括其基本原理、工作方式和应用案例。
二、基本原理电流传感器的基本原理是通过感知电流所产生的磁场来间接测量电流的大小。
根据法拉第电磁感应定律，当电流通过导体时，会在周围产生一个磁场。
电流传感器利用这个磁场来测量电流的大小。
其基本原理可分为两种类型：磁性电流传感器和霍尔效应电流传感器。
1. 磁性电流传感器磁性电流传感器利用电流通过导体时所产生的磁场与传感器内部的磁场相互作用来测量电流的大小。
传感器内部通常包含一个磁场感应元件（如磁电阻、磁电容或磁感应电阻器）和一个磁场发生元件（如磁铁或电磁线圈）。
当电流通过导体时，产生的磁场会改变磁场感应元件的特性，进而产生一个与电流成正比的输出信号。
通过测量输出信号的大小，可以确定电流的大小。
2. 霍尔效应电流传感器霍尔效应电流传感器利用霍尔效应来测量电流的大小。
霍尔效应是指当电流通过导体时，导体两侧产生的电压差与磁场的大小成正比。
传感器内部通常包含一个霍尔元件和一个磁场发生元件。
当电流通过导体时，产生的磁场会作用于霍尔元件，引起霍尔元件两侧的电压差。
通过测量电压差的大小，可以确定电流的大小。
三、工作方式电流传感器的工作方式可以分为非接触式和接触式两种。
1. 非接触式电流传感器非接触式电流传感器是指传感器与被测电流之间没有物理接触。
这种传感器通常使用磁性电流传感器或霍尔效应电流传感器。
它们通过感知电流所产生的磁场来测量电流的大小，无需直接接触电流导体，因此具有较高的安全性和可靠性。
2. 接触式电流传感器接触式电流传感器是指传感器与被测电流之间存在物理接触。
这种传感器通常使用电阻式电流传感器。
它们利用电流通过导体时所产生的电压降来测量电流的大小，需要将传感器连接到电流导体上。
电流传感器的工作原理
电流传感器的工作原理电流传感器是一种用于测量电流的装置，它能够将电流转化为可测量的电信号。
电流传感器广泛应用于电力系统、工业自动化、电动车辆和家用电器等领域。
一、电流传感器的基本原理电流传感器的工作原理基于安培定律和电磁感应定律。
根据安培定律，通过一条导线的电流产生的磁场与电流成正比。
而根据电磁感应定律，当导线中的电流发生变化时，会在附近产生感应电动势。
基于这两个定律，电流传感器利用磁场感应原理进行测量。
一般来说，电流传感器由磁芯、绕组和输出电路组成。
1. 磁芯：磁芯是电流传感器的核心部件，通常由铁氧体或软磁材料制成。
磁芯的作用是集中磁场，以增强感应效果。
2. 绕组：绕组是围绕在磁芯上的线圈，通过绕组中的电流产生磁场。
当被测电流通过绕组时，会在磁芯中产生磁场变化。
3. 输出电路：输出电路用于将感应电动势转化为可测量的电信号。
一般情况下，输出电路包括放大电路和滤波电路。
放大电路用于放大感应电动势，以提高测量精度；滤波电路则用于滤除干扰信号，保证输出信号的稳定性。
二、电流传感器的工作原理分类根据不同的工作原理，电流传感器可以分为非接触式电流传感器和接触式电流传感器两种类型。
1. 非接触式电流传感器非接触式电流传感器是通过无线感应原理进行测量的。
它不需要与被测电流直接接触，因此具有较好的绝缘性能和安全性。
一种常见的非接触式电流传感器是磁电流传感器。
它利用磁场感应原理，通过磁芯和绕组将被测电流转化为感应电动势。
感应电动势经过放大和滤波处理后，输出为可测量的电信号。
2. 接触式电流传感器接触式电流传感器需要与被测电流直接接触，通过感应电流产生的磁场进行测量。
接触式电流传感器通常具有较高的测量精度和频率响应。
一种常见的接触式电流传感器是夹式电流传感器。
夹式电流传感器通过将被测导线夹入传感器的夹口中，利用夹口周围的磁场感应被测电流。
传感器中的绕组接收到感应电动势后，经过放大和滤波处理，输出为可测量的电信号。
三、电流传感器的应用领域电流传感器在各个领域都有广泛的应用。
电流传感器的工作原理
电流传感器的工作原理电流传感器是一种用于测量电流的设备，它能够将电流转换为可测量的信号输出。
它在电力系统、工业自动化、能源管理等领域中广泛应用。
下面将详细介绍电流传感器的工作原理。
1. 电流传感器的基本原理电流传感器基于安培定律和法拉第定律，利用电磁感应的原理来测量电流。
根据电流传感器的结构和工作原理的不同，可以分为电磁式电流传感器、霍尔效应电流传感器和电阻式电流传感器等。
2. 电磁式电流传感器的工作原理电磁式电流传感器利用电流通过导线时产生的磁场来测量电流。
它由一个磁芯和绕在磁芯上的线圈组成。
当电流通过被测导线时，产生的磁场会影响到磁芯上的线圈，从而在线圈上感应出电压信号。
通过测量这个感应电压信号的大小，就可以确定电流的大小。
3. 霍尔效应电流传感器的工作原理霍尔效应电流传感器利用霍尔元件的特性来测量电流。
霍尔元件是一种基于霍尔效应的半导体器件，当电流通过霍尔元件时，会在器件内产生磁场。
这个磁场会影响到霍尔元件上的霍尔电压，从而使霍尔电压发生变化。
通过测量霍尔电压的变化，就可以确定电流的大小。
4. 电阻式电流传感器的工作原理电阻式电流传感器利用电流通过电阻时产生的电压来测量电流。
它由一个电阻和一个测量电压的电路组成。
当电流通过被测电阻时，根据欧姆定律，电流通过电阻时会产生电压降。
通过测量这个电压降的大小，就可以确定电流的大小。
5. 电流传感器的特点和应用电流传感器具有体积小、分量轻、精度高、响应快等特点，广泛应用于电力系统中的电流监测、电能计量、故障检测等方面。
在工业自动化中，电流传感器用于机电控制、电力变频器、电力电子设备等的电流监测和保护。
在能源管理中，电流传感器用于电力负荷监测、能源消耗分析等方面。
总结：电流传感器是一种用于测量电流的设备，根据不同的工作原理可以分为电磁式、霍尔效应和电阻式电流传感器。
电流传感器利用电磁感应、霍尔效应和电阻的原理来测量电流，并将其转换为可测量的信号输出。
它具有体积小、分量轻、精度高、响应快等特点，广泛应用于电力系统、工业自动化和能源管理等领域。
电流传感器 参数
电流传感器参数1. 什么是电流传感器？电流传感器是一种电子设备，用于测量电路中的电流。
它可以将电流转换为与之成比例的电压或其他形式的输出信号，以便进行监测、控制和保护等应用。
2. 电流传感器的工作原理电流传感器的工作原理基于电磁感应定律。
当电流通过导体时，会在周围产生磁场。
电流传感器通过感应这个磁场来测量电流的大小。
常见的电流传感器有两种工作原理：霍尔效应和电感耦合。
霍尔效应传感器利用了电流通过导体时产生的磁场对霍尔元件的影响，从而测量电流的大小。
电感耦合传感器则利用了电流通过导体时产生的磁场对电感元件的影响，从而测量电流的大小。
3. 电流传感器的参数3.1 额定电流（Rated Current）额定电流是指电流传感器能够正常工作的最大电流值。
超过这个值，电流传感器可能无法正常测量电流或产生误差。
3.2 灵敏度（Sensitivity）灵敏度是指电流传感器输出信号相对于输入电流变化的比例关系。
通常以每安培（A）对应的输出电压或输出电流来表示。
3.3 频率响应（Frequency Response）频率响应是指电流传感器能够测量的电流信号的频率范围。
不同的电流传感器有不同的频率响应范围，通常以赫兹（Hz）为单位。
3.4 零点漂移（Zero Offset）零点漂移是指在没有电流通过时，电流传感器输出的非零信号。
它可能是由于传感器内部的杂散磁场或其他因素引起的。
3.5 非线性误差（Non-linearity）非线性误差是指电流传感器输出信号与输入电流之间的非线性关系。
它通常以百分比或毫安（mA）为单位表示。
3.6 温度特性（Temperature Coefficient）温度特性是指电流传感器在不同温度下的输出信号的变化。
它通常以每摄氏度（℃）对应的输出电压或输出电流的变化来表示。
3.7 精度（Accuracy）精度是指电流传感器输出信号与实际电流之间的差异程度。
它通常以百分比或毫安（mA）为单位表示。
电流传感器的工作原理
电流传感器的工作原理电流传感器是一种用于测量电流的装置，它能将电流转换为可测量的电信号。
电流传感器广泛应用于电力系统、工业自动化、电动车辆和家用电器等领域，以确保电流的安全运行和监测。
一、电流传感器的分类根据工作原理和结构特点，电流传感器可以分为以下几类：1. 电磁式电流传感器：利用法拉第电磁感应原理，通过线圈和磁芯的结构来感应电流。
当电流通过线圈时，产生的磁场会引起线圈中的电磁感应，从而产生电压信号。
这种传感器具有响应速度快、精度高、线性度好等特点。
2. 零磁通传感器：通过在传感器中引入磁通补偿技术，使得在正负半周的磁通积分相互抵消，从而实现零磁通。
当电流通过传感器时，会引起磁通的变化，进而产生电压信号。
这种传感器具有高精度、低漂移、低温漂移等特点。
3. 磁电阻式电流传感器：利用磁电阻效应，通过在传感器中引入磁敏电阻材料，当电流通过传感器时，磁敏电阻的电阻值会发生变化，从而产生电压信号。
这种传感器具有响应速度快、体积小、功耗低等特点。
4. Hall效应电流传感器：利用Hall效应，通过在传感器中引入Hall元件，当电流通过传感器时，会产生横向磁场，从而引起Hall元件的电压变化。
这种传感器具有高灵敏度、低温漂移、抗干扰能力强等特点。
5. 光电式电流传感器：利用光电效应，通过在传感器中引入光电二极管和光敏电阻等元件，当电流通过传感器时，会引起光敏元件的光强变化，进而产生电压信号。
这种传感器具有高隔离性、抗干扰能力强等特点。
二、以电磁式电流传感器为例，介绍其工作原理：电磁式电流传感器由一个线圈和一个磁芯组成。
当被测电流通过线圈时，线圈中会产生一个磁场，磁场的强度与电流成正比。
磁芯的作用是集中和引导磁场，提高传感器的灵敏度和线性度。
当电流传感器连接到测量电路时，线圈中的磁场会引起线圈中的电磁感应，从而在线圈两端产生一个感应电压。
感应电压的大小与线圈中的磁场强度成正比，进而与被测电流成正比。
为了提高精度和减小误差，电磁式电流传感器通常采用差动输出方式。
电流传感器的工作原理
电流传感器的工作原理电流传感器是一种用于测量电流的装置，它能够将电流转化为可测量的电信号。
电流传感器广泛应用于电力系统、工业自动化和电子设备中，用于监测和控制电流。
一、电流传感器的基本原理电流传感器的工作原理基于安培定律，即通过导体的电流与周围磁场之间存在着一种相互作用关系。
电流传感器利用这种相互作用关系来测量电流。
常见的电流传感器有两种工作原理：电磁感应原理和霍尔效应原理。
1. 电磁感应原理电磁感应原理是基于法拉第电磁感应定律。
当电流通过导线时，会产生一个磁场，而磁场的强度与电流的大小成正比。
电流传感器利用线圈和铁芯构成一个磁路，当被测电流通过线圈时，线圈中的磁场会产生磁通量变化，进而在线圈中感应出一个电压信号。
通过测量这个电压信号的大小，可以间接测量电流的大小。
2. 霍尔效应原理霍尔效应是指当导体中有电流通过时，垂直于电流方向的磁场会在导体两侧产生一种电势差。
这种现象被称为霍尔效应。
电流传感器利用霍尔元件来感应电流，并将电流转化为电压信号。
通过测量产生的电压信号的大小，可以间接测量电流的大小。
二、电流传感器的结构和特点电流传感器的结构和特点可以根据不同的工作原理来进行描述。
1. 电磁感应型电流传感器电磁感应型电流传感器通常由线圈和铁芯组成。
线圈绕在铁芯上，当被测电流通过线圈时，线圈中的磁场会使铁芯磁化，从而改变铁芯的磁导率。
这种磁导率的变化会导致线圈中感应出一个电压信号。
电磁感应型电流传感器的特点是测量范围广、响应速度快、精度高，但对外部磁场的干扰较敏感。
2. 霍尔效应型电流传感器霍尔效应型电流传感器通常由霍尔元件和磁路组成。
当被测电流通过霍尔元件时，霍尔元件感应出的电压信号与电流成正比。
霍尔效应型电流传感器的特点是响应速度快、精度高、抗干扰能力强，但测量范围相对较小。
三、电流传感器的应用领域电流传感器广泛应用于各个领域，以下是一些常见的应用领域：1. 电力系统监测与控制电力系统中的电流传感器用于监测和控制电流，确保电网的稳定运行。
电流传感器的工作原理与应用
电流传感器的工作原理与应用电流传感器是一种可以测量电器或电路中电流的设备。
在现代工业生产、电力系统监控和轨道交通系统中，电流传感器得到了广泛的应用。
本文将简单介绍电流传感器的工作原理和应用。
1. 工作原理电流传感器根据其测量电流的方式和原理分为多种类型，其中较常见的有霍尔效应传感器、电势器传感器和互感器传感器。
1.1 霍尔效应传感器霍尔效应传感器是利用霍尔元件的磁电效应来测量电路中的电流。
该元件会受到电流作用时产生一个与电流强度成正比的感应电势，这个电势由外部测量电路来测量。
根据霍尔元件的位置和形状的不同，可以分为平贴和穿插式两种类型。
1.2 电势器传感器电势器传感器是使用高精度的电势器来测量电流的传感器。
电势器传感器将电流控制在一个已知的电流路径中流过，而用电势计测量该电流路径上的电势差。
因为电势器的读数误差较小，所以这种类型的传感器被广泛地应用于电力系统和工业生产中。
1.3 互感器传感器互感器传感器是使用磁性材料制造的线圈，通过电流来激励它们内部的磁场，产生另一个线圈中的电感和电势。
这种类型的传感器通常用于高压电网，因为使用这种传感器时，电线不需直接连接到传感器上。
2. 应用电流传感器的应用非常广泛。
它们可以用于多种电路，不仅可以测量交流电路中的电流，还可以测量直流电路中的电流。
以下是电流传感器的几个主要应用领域。
2.1 电力系统在电力系统监控中，电流传感器是必不可少的。
电力系统中的电流传感器主要用于测量高电压电网中的电流，它们经常用于变压器和断路器中，以确保电力系统的安全和稳定运行。
同时，电流传感器还用于电力负荷控制和维护。
2.2 工业生产在工业生产过程中，电流传感器可以对电机的电流进行准确的测量，以确保电机的正常运行。
电流传感器也常用于监测变速器的运行状况，以检测是否出现异常情况。
此外，电流传感器还可以被用于电子设备的研发和性能测试。
2.3 轨道交通系统电流传感器在轨道交通系统中也得到了广泛应用。
电流传感器的工作原理
电流传感器的工作原理引言概述：电流传感器是一种常用的电气测量设备，用于测量电路中的电流大小。
它基于一定的物理原理，通过将电流转换成其他形式的信号来实现测量。
本文将详细介绍电流传感器的工作原理。
一、电流传感器的基本原理1.1 电磁感应原理电流传感器的基本原理是基于电磁感应现象。
当电流通过导线时，会产生一个围绕导线的磁场。
电流传感器利用这个磁场来感应电流的大小。
它通常由一个线圈组成，当电流通过线圈时，线圈中的磁场会发生变化，从而产生感应电动势。
通过测量这个感应电动势的大小，我们可以间接地得到电流的值。
1.2 磁电效应原理除了电磁感应原理外，电流传感器还可以利用磁电效应来实现电流的测量。
磁电效应是指当磁场作用于某些特定材料时，会在材料中产生电势差。
电流传感器利用这个原理，在感应材料中放置电极，当电流通过感应材料时，磁场作用于感应材料，从而在电极之间产生电势差。
通过测量这个电势差的大小，我们可以得到电流的值。
1.3 热效应原理除了电磁感应和磁电效应，电流传感器还可以利用热效应来测量电流。
热效应是指当电流通过导体时，导体会因为电阻而产生热量。
电流传感器利用这个原理，在导体上放置一个温度传感器，当电流通过导体时，导体的温度会上升。
通过测量导体温度的变化，我们可以计算出电流的值。
二、电流传感器的类型2.1 闭环式电流传感器闭环式电流传感器是一种将测量电流通过导线环绕的方式实现的传感器。
它通常由铁芯和线圈组成，线圈通过铁芯包围电流所在的导线，从而感应出电流的大小。
闭环式电流传感器具有高精度和较低的非线性误差，适用于精密测量场合。
2.2 开环式电流传感器开环式电流传感器是一种将测量电流通过气隙传感的方式实现的传感器。
它通常由铁芯和线圈组成，线圈通过铁芯的气隙中感应电流的大小。
开环式电流传感器具有较大的测量范围和较高的线性度，适用于大电流测量场合。
2.3 非接触式电流传感器非接触式电流传感器是一种通过感应电磁场变化来测量电流的传感器。
电流传感器的工作原理
电流传感器的工作原理电流传感器是一种常见的电气测量仪器，用于测量电路中的电流大小。
它能够将电流转换为与之成比例的电压或者电流信号，以便进行监测、控制和保护等应用。
本文将详细介绍电流传感器的工作原理及其相关原理。
一、电流传感器的分类根据工作原理和结构形式的不同，电流传感器可分为多种类型，包括磁性电流传感器、霍尔效应电流传感器、电阻式电流传感器等。
其中，磁性电流传感器是应用最广泛的一种类型，其工作原理如下所述。
二、磁性磁性电流传感器利用法拉第电磁感应原理来测量电流大小。
它由磁芯、绕组和输出电路等组成。
1. 磁芯：磁芯是磁性电流传感器中的核心部件，通常采用铁氧体材料制成。
磁芯的作用是集中电流的磁场，增强磁感应强度，提高传感器的灵敏度。
2. 绕组：绕组是磁性电流传感器中的另一个重要组成部份，通常由多匝的导线绕制而成。
绕组将待测电流通过磁芯，产生与电流大小成正比的磁场强度。
3. 输出电路：输出电路是磁性电流传感器中的信号处理部份，它将绕组中感应出的电压或者电流信号进行放大、滤波和线性化处理，以便得到准确的电流测量结果。
常见的输出电路包括运算放大器、滤波电路和AD转换器等。
三、磁性电流传感器的工作过程当电流通过电流传感器的绕组时，根据法拉第电磁感应原理，绕组中会产生与电流成正比的磁场强度。
磁芯将电流的磁场集中，使其通过绕组，从而感应出电压信号。
这个感应的电压信号可以通过输出电路进行放大、滤波和线性化处理后，转换为与输入电流成比例的电压或者电流信号。
这样，我们就可以通过测量这个信号来得到电路中的电流大小。
四、磁性电流传感器的特点磁性电流传感器具有以下几个特点：1. 非接触式测量：磁性电流传感器不需要直接接触待测电流，只需通过感应磁场来测量电流大小，因此不会对电路产生额外的负载和干扰。
2. 宽测量范围：磁性电流传感器可以测量较大范围的电流，通常从几毫安到几千安都可以进行测量。
3. 高精度和线性度：磁性电流传感器具有较高的测量精度和线性度，能够提供准确的电流测量结果。
电流传感器的工作原理
电流传感器的工作原理电流传感器是一种用于测量电流的设备，它能够将电流转换为可测量的电信号。
它广泛应用于电力系统、工业自动化、电动车辆等领域。
一、工作原理概述电流传感器的工作原理基于安培定律和电磁感应原理。
当电流通过导体时，会在周围产生磁场。
电流传感器利用这个磁场来测量电流。
二、电流传感器的分类根据测量原理和结构特点，电流传感器可以分为多种类型，包括磁性电流传感器、霍尔效应电流传感器、电阻式电流传感器等。
1. 磁性电流传感器磁性电流传感器利用电流产生的磁场对传感器内部的磁场进行测量。
它由铁芯、线圈和磁场传感器组成。
当电流通过线圈时，线圈周围的磁场会改变，磁场传感器会检测到这个变化，并将其转换为电信号输出。
2. 霍尔效应电流传感器霍尔效应电流传感器利用霍尔元件来测量电流。
霍尔元件是一种基于霍尔效应的半导体器件，当电流通过霍尔元件时，霍尔元件会产生一个与电流强度成正比的电压信号。
通过测量这个电压信号，可以得到电流值。
3. 电阻式电流传感器电阻式电流传感器利用电流通过电阻产生的电压来测量电流。
它由电流传感器和电阻组成。
当电流通过电阻时，会在电阻两端产生一个与电流强度成正比的电压。
通过测量这个电压，可以得到电流值。
三、电流传感器的特点1. 非接触式测量：电流传感器无需直接接触被测电流，避免了电流测量对被测电路的影响。
2. 高精度：电流传感器具有较高的测量精度，能够满足不同应用的要求。
3. 安全可靠：电流传感器能够将高电流转换为低电压或者电流信号，提供安全可靠的测量结果。
4. 宽测量范围：电流传感器的测量范围通常较宽，能够满足不同电流值的测量需求。
5. 高线性度：电流传感器具有较好的线性度，能够提供准确的测量结果。
四、电流传感器的应用领域1. 电力系统：电流传感器广泛应用于电力系统中，用于测量电流、监测电力负荷、保护设备等。
2. 工业自动化：电流传感器用于测量机电、变频器、电力电子设备等的电流，实现对工业设备的监测和控制。
怎样正确使用电流传感器
怎样正确使用电流传感器电流传感器是测量电流的重要工具，并在多种应用场合中得到广泛使用。
在正确使用电流传感器之前，您需要了解它的原理和使用方法。
本篇文档将详细介绍如何正确使用电流传感器。
电流传感器的分类在了解电流传感器的使用方法之前，您需要了解电流传感器的分类：1.传统式电流传感器：传统式电流传感器是一种在电路通电的情况下，直接测量通过导线的电流值的传感器。
这一类传感器通过一个将线圈轴向沿着电流走势的视线分为两个部分的铁芯，能够将电流在这一部分放大和捕获。
2.开环电流传感器：开环电流传感器是一种能够将电流转换为电压的传感器，并且具有高精度测量能力。
3.封闭式电流传感器：封闭式电流传感器是一种高性能、高精度、高可靠性电流传感器。
该传感器封闭于环形磁芯之内，并且使用磁感应圈实现电流检测和信号输出。
使用电流传感器前需要了解的几个重要指标1.满刻度电流：电流传感器自身能够承受的最大电流值。
2.准确度：电流传感器的输出与实际电流值之间的偏差。
3.频率响应：电流传感器测量电流变化时的时间延迟。
4.输出信号：电流传感器所产生的输出信号是模拟信号还是数字信号。
使用电流传感器的三个步骤正确使用电流传感器需要注意以下三个步骤：步骤一：安装电流传感器在安装电流传感器之前，需要注意电流传感器的方向。
如果电流传感器的方向不正确，可能会造成测量不准。
应该保证电流方向与电流传感器的箭头方向一致。
步骤二：使用电流传感器在使用电流传感器时，应该将电流传感器挂到电路上并观察电流值是否正常。
在连接电路之前，应该确定电路是否关闭。
如果电路没有关闭，可能会造成电流过载或引起其他危险。
步骤三：校验电流传感器在使用电流传感器一段时间之后，需要校验电流传感器以确保精度。
校验过程可以通过连接标准电阻进行检查，也可以使用专业的检测设备进行检测。
注意事项在正确使用电流传感器之前，您需要了解以下注意事项：1.切勿用湿手或潮湿的环境使用电流传感器。
2.不要将电流传感器扔进垃圾桶或焚烧设备中。
电流传感器的原理及应用
电流传感器的原理及应用前言电流传感器是一种用于检测电路中电流的装置，它能将电流转化为可能用于测量和控制的电信号。
本文将介绍电流传感器的工作原理以及它在不同领域的应用。
电流传感器的原理电流传感器的原理基于安培定律。
根据安培定律，通过导体的电流与该导体周围的磁场成正比。
因此，通过测量导体周围的磁场变化，可以间接地测量电流的大小。
电流传感器通常使用磁感应原理进行测量。
它们包含一个线圈或霍尔传感器，用于检测电流所产生的磁场。
当通过电流传感器的导线时，电流产生的磁场会影响线圈或霍尔传感器中的电信号。
这个信号经过适当的放大和滤波处理后，可以得到与电流大小成正比的电压或电流输出。
电流传感器的类型电流传感器根据其测量原理和应用领域的不同，可以分为多种类型。
以下是一些常见的电流传感器类型：1.电流变压器：这种类型的传感器使用高导磁材料和变压器原理来测量电流。
它们适用于高电流和高频率的电流测量，如电力系统中的选择性保护和测量。
2.开环霍尔效应传感器：利用霍尔效应原理，这种传感器可以非接触地测量电流。
其输出是与电流成比例的电压信号。
开环霍尔效应传感器被广泛用于电动车充电站、电力电子设备的故障检测等领域。
3.闭环霍尔效应传感器：这种类型的传感器与开环霍尔效应传感器类似，但其输出信号可以用来测量直流或交流电流。
闭环霍尔效应传感器被广泛应用于家用电器、工业自动化等领域。
4.电阻分压器传感器：它们通过电流引线上的电阻器将电流转换为电压信号。
这种传感器应用广泛，特别是在电流测量范围较小的场合，如测试实验室和仪器仪表。
电流传感器的应用电流传感器在各种工业和科技领域中具有广泛的应用。
以下是一些常见的应用领域：1.电力系统监测：电流传感器用于监测电力系统中的电流，以确保系统的正常运行。
它们可用于实时监测电流负载、检测过载和短路等故障。
2.汽车电子系统：电流传感器在汽车电子系统中起到关键作用。
例如，它们可以用于检测电动车充电站中的充电电流，以确保充电过程的安全和有效性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流传感器电流传感器- 技术电流传感器伴随着城市人口和建设规模的扩大，各种用电设备的增多，用电量越来越大，城市的供电设备经常超负荷运转，用电环境变得越来越恶劣，对电源的“考验”越来越严重。
据统计，每天，用电设备都要遭受120次左右各种的电源问题的侵扰，电子设备故障的60%来自电源。
因此，电源问题的重要性日益凸显出来。
原先作为配角，资金投入较少的电源越来越受到厂商和研究人员的重视，电源技术遂发展成为一门崭新的技术。
小小的电源设备已经融合了越来越多的新技术。
例如开关电源、硬开关、软开关、参数稳压、线性反馈稳压、磁放大器技术、数控调压、PWM、SPWM、电磁兼容等等。
实际需求直接推动电源技术不断发展和进步，为了自动检测和显示电流，并在过流、过压等危害情况发生时具有自动保护功能和更高级的智能控制，具有传感检测、传感采样、传感保护的电源技术渐成趋势，检测电流或电压的传感器便应运而生并在中国开始受到广大电源设计者的青睐。
电流传感器- 工作原理电流传感器从直流电到几十千赫兹的交流电，其所依据的工作原理主要是霍尔效应，当原边导线经过电流传感器时，原边电流IP会产生磁力线①，原边磁力线集中在磁芯②周围，内置在磁芯气隙中的霍尔电极③可产生和原边磁力线①成正比的大小仅几毫伏的电压，电子电路④可把这个微小的信号转变成副边电流IS⑤，并存在以下关系式：(1)其中，IS—副边电流；IP—原边电流；NP—原边线圈匝数；NS—副边线圈匝数；NP/NS—匝数比，一般取NP=1。
电流传感器的输出信号是副边电流IS，它与输入信号（原边电流IP）成正比，IS一般很小，只有100~400mA。
如果输出电流经过测量电阻RM，则可以得到一个与原边电流成正比的大小为几伏的输出电压信号。
电流传感器- 分类交流电流传感器分两大类：直流、交流电流传感器。
按用途可分为：工业传感器工业产品电流电压测量解决方案。
用于控制、校准以及过流保护和监控。
铁路传感器为铁路行业提供瞬时电流电压检测，主牵引和辅助变频的控制和保护。
自动化传感器用于工业自动化领域的电量传感器，提供瞬时值，RMS，真RMS信号可以直接输入PLC，二次仪表或其他仪器。
这些传感器有开口和固定两种磁芯，有盘式和导轨等不同的安装方式。
通常用于电机保护、电源监控等领域。
大电流传感器用于冶铝、氯碱、有色金属冶炼等行业直流大电流的测量、控制与保护，电流测量范围可以测量500KA。
精度高，工作温度范围宽广。
电流传感器- 主要特性参数电流传感器1、标准额定值IPN和额定输出电流ISNIPN指电流传感器所能测试的标准额定值，用有效值表示（A.r.m.s），IPN的大小与传感器产品的型号有关。
ISN指电流传感器额定输出电流，一般为100~400mA，某些型号可能会有所不同。
2、传感器供电电压V AV A指电流传感器的供电电压，它必须在传感器所规定的范围内。
超过此范围，传感器不能正常工作或可靠性降低，另外，传感器的供电电压V A又分为正极供电电压V A+和负极供电电压V A-。
3、测量范围Ipmax测量范围指电流传感器可测量的最大电流值，测量范围一般高于标准额定值IPN。
测量范围可用下式计算：(2)要注意单相供电的传感器，其供电电压V Amin是双相供电电压V Amin的2倍，所以其测量范围要高于双相供电的传感器。
4、过载电流传感器的过载能力参见图2。
发生电流过载时，在测量范围之外，原边电流仍会增加，而且过载电流的持续时间可能很短，而过载值有可能超过传感器的允许值，过载电流值传感器一般测量不出来，但不会对传感器造成损坏。
5、精度霍尔效应传感器的精度取决于标准额定电流IPN。
在+25℃时，传感器测量精度受原边电流影响的曲线如图3所示，使用下面公式可计算出精度：(3)其中，K=NS/NP。
计算精度时必须考虑偏移电流、线性度、温度漂移的影响。
(1) 偏移电流ISO偏移电流也叫残余电流或剩余电流，它主要是由霍尔元件或电子电路中运算放大器工作状态不稳造成的。
电流传感器在生产时，在25℃，IP=0时的情况下，偏移电流已调至最小，但传感器在离开生产线时，都会产生一定大小的偏移电流。
产品技术文档中提到的精度已考虑了偏移电流增加的影响。
(2) 线性度线性度决定了传感器输出信号（副边电流IS）与输入信号（原边电流IP）在测量范围内成正比的程度，ABB公司的电流传感器线性度要优于0.1%。
(3).温度漂移偏移电流ISO是在25℃时计算出来的，当霍尔电极周边环境温度变化时，ISO会产生变化。
因此，考虑偏移电流ISO的最大变化是很重要的。
6、抗干扰性(1)电磁场闭环霍尔效应电流传感器，利用了原边导线的电磁场原理。
因此下列因素直接影响传感器是否受外部电磁场干扰。
<1>传感器附近的外部电流大小及电流频率是否变化；<2>外部导线与传感器的距离、外部导线的形状、位置和传感器内霍尔电极的位置；<3>安装传感器所使用的材料有无磁性；<4>所使用的电流传感器是否屏蔽；为了尽量减小外部电磁场的干扰，最好按安装指南安装传感器。
(2)电磁兼容性电磁兼容性EMC，（Electro -Magnetic Compatibility ）是研究电气及电子设备在共同的电磁环境中能执行各自功能的共存状态，即要求在同一电磁环境中的上述各种设备都能正常工作而又互不干扰，达到“兼容”状态的一门学科。
空间电磁环境的恶化越来越容易使电子元器件之间因互不兼容而引发系统的误动作，因此电工、电子设备电磁兼容性检测极有必要。
由于实际生产、科研及市场推广的迫切需要，采用已通过电磁兼容性检测的电流和电压传感器已形成共识，并已成为一个强制性标准。
ABB公司的所有电流传感器自1996年1月1日起，均已通过了EMC检测。
电流传感器- 传感器型号、结构和安装方法电流传感器ABB公司的传感器产品说明一般由“传感器产品型号”和“生产日期”两部分构成。
“传感器产品型号”用于标明传感器的型号、额定测量值、标准型或非标准型。
“传感器生产日期”则是由8位数字构成，表明传感器的生产年份、日期（一年中的第几日）及传感器序列号。
ABB 公司的传感器产品很多，每种传感器的外形结构、尺寸大小等都有所不同，下面介绍几种典型的外形结构及安装接线方法。
1、MP25P1电流传感器MP25P1电流传感器是ABB公司中一种量程很小的传感器，所能测量的额定电流为5、6、8、12、25A，原边管脚的不同接法可确定额定测量电流为多少，2、ES300C电流传感器如MP25P1一样，一般传感器都有正极(+)、负极(-)、测量端(M)三个管脚，但ES300C则没有此三个管脚，而是有红、黑、绿三根引线，分别对应于正极、负极及测量端。
同时在ES300C型传感器中有一内孔，测量原边电流时要将导线穿过该内孔。
不管是MP25P1还是ES300C型等电流传感器，安装时管脚的接线应根据测量情况进行相应连线。
(1)在测量交流电时，必须强制使用双极性供电电源。
即传感器的正极(+)接供电电源“+V A”端，负极接电源的“-V A”端，这种接法叫双极性供电电源。
同时测量端(M)通过电阻接电源“0V”端。
(2)在测量直流电流时，可使用单极性或单相供电电源，即将正极或负极与“0V”端短接，从而形成只有一个电极相接的情况，其接法共有四种。
在传感器产品中，标有“-N”标志的表示该传感器没有电源意外倒置防护措施；标有“-P”标志的则表示该传感器具有防护措施。
图6是无保护二极管时的单极性供电电源安装接线方法，图7是加有保护措施的传感器的接法。
(3)具有屏蔽作用的传感器的连接方法ABB公司的部分电流传感器具有电磁屏蔽作用，其产品外壳上会多一个“E”标志的端口，其连接方式有两种：将屏蔽端和负极(-VA)或零线(0V)相连，另外，安装时必须全面考虑产品的用途、型号、量程范围、安装环境等。
比如传感器应尽量安装在利于散热的场合；如果环境只适于垂直安装，则必须选择带“V”字标志的传感器（如CS300 BRV）。
电流传感器除了安装接线、即时标定校准、注意传感器的工作环境外，通过下述方法还可以提高测量精度：1、原边导线应放置于传感器内孔中心，尽可能不要放偏；2、原边导线尽可能完全放满传感器内孔，不要留有空隙；3、需要测量的电流应接近于传感器的标准额定值IPN，不要相差太大。
如条件所限，手头仅一个额定值很高的传感器，而欲测量的电流值又低于额定值很多，为了提高测量精度，可以把原边导线多绕几圈，使之接近额定值。
例如当用额定值100A的传感器去测量10A的电流时，为提高精度可将原边导线在传感器的内孔中心绕九圈般情况，NP=1；在内孔中绕一圈，NP=2；……；绕九圈，NP=10，则NP×10A=100A与传感器的额定值相等，从而可提高精度）；4、当欲测量的电流值为IPN/5的时，在25℃仍然可以有较高的精度。
电流传感器- 标定电流传感器1、偏移电流ISO偏移电流必须在IP=0、环境温度T≈25℃的条件下进行校准满足：VM≦RM×ISO (5)2、精度在IP=IPN（AC or DC）、环境温度T≈25℃、传感器双极性供电、RM为实际测量电阻的条件下进行测量，其接线3、保护性测试ABB公司的传感器在测量电路短路、测量电路开路、供电电源开路、原边电流过载、电源意外倒置的条件下都可受到保护。
对上述各项测试举例如下：(1)测量电路短路此项测试必须在IP=IPN、环境温度T≈25℃、传感器双向供电、RM为实际应用中的电阻条件下进行，开关S应在一分钟之内合上和打开。
(2)测量电路开路此项测试条件为IP=IPN、环境温度T≈25℃、传感器双向供电、RM是实际应用中的电阻。
开关S应在一分钟之内完成闭合/打开切换动作。
(3)电源意外倒置测试为防止电源意外倒置而使传感器损坏，在电路中专门加装了保护二极管，此项测试可使用万用表测试二极管两端，测试应在IP=0、环境温度T≈25℃、传感器不供电、不连接测量电阻的条件下进行。
可使用以下两种方法测试：第一种：万用表红表笔端接传感器“M”端，万用表黑表笔端接传感器“+”端；第二种：万用表红表笔接传感器负极，万用表黑表笔接传感器M端；在测试中，如万用表鸣笛，说明二极管已损坏。
电流传感器- 应用计算电流传感器电流传感器的主要计算公式如下：NPIP=NSIS；计算原边或副边VM=RMI；计算测量电压VS=RSIS；计算副边电压V A=e+VS+VM；计算供电电压其中，e是二极管内部和晶体管输出的压降，不同型号的传感器有不同的e值。
这里仅以ES300C为例，这种传感器的匝数比NP/NS=1/2000、标准额定电流值IPN=300A rms 、供电电压V A的范围为±12V~±20V（±5%）、副边电阻RS=30Ω ，在双极性(±V A)供电，其传感器测量量程>100A且无防止供电电源意外倒置的保护二极管的情况下，e=1V。
