FM信号调制
信号调频的原理
信号调频的原理

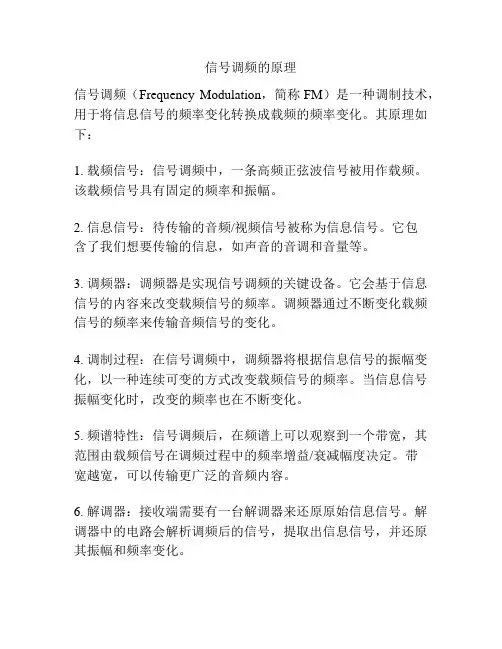

信号调频（Frequency Modulation，简称FM）是一种调制技术，用于将信息信号的频率变化转换成载频的频率变化。
其原理如下：
1. 载频信号：信号调频中，一条高频正弦波信号被用作载频。
该载频信号具有固定的频率和振幅。
2. 信息信号：待传输的音频/视频信号被称为信息信号。
它包
含了我们想要传输的信息，如声音的音调和音量等。
3. 调频器：调频器是实现信号调频的关键设备。
它会基于信息信号的内容来改变载频信号的频率。
调频器通过不断变化载频信号的频率来传输音频信号的变化。
4. 调制过程：在信号调频中，调频器将根据信息信号的振幅变化，以一种连续可变的方式改变载频信号的频率。
当信息信号振幅变化时，改变的频率也在不断变化。
5. 频谱特性：信号调频后，在频谱上可以观察到一个带宽，其范围由载频信号在调频过程中的频率增益/衰减幅度决定。
带
宽越宽，可以传输更广泛的音频内容。
6. 解调器：接收端需要有一台解调器来还原原始信息信号。
解调器中的电路会解析调频后的信号，提取出信息信号，并还原其振幅和频率变化。
信号调频的原理是基于信息信号的频率变化来调制载频信号，进而实现音频/视频信号的传输和还原。
它被广泛用于广播、通信和音频传输等领域，因为它具有传输质量好、抗干扰能力强等优点。
fm调制度
fm调制度FM调制（Frequency Modulation，简称FM）是指将载波频率按照调制信号的频率变化而发生变化的一种调制方式。
FM调制是一种广泛应用于无线通信和广播系统中的调制方式，它具有抗干扰性好、传输质量稳定等优点。
FM调制的原理是通过改变载波频率的大小来传输信息。
在FM调制中，调制信号的频率越高，载波的频率就越高；调制信号的频率越低，载波的频率也就越低。
通过这种方式，用户通过调制信号的频率来传输信息，接收端通过解调来获得原始信号。
FM调制的应用非常广泛，其中最典型的应用就是广播电台。
在广播电台中，FM调制可以实现音频信号的传输，保证音质的清晰和稳定。
相比于其他调制方式，FM调制的抗干扰性更好，能够有效地抑制噪声干扰，从而提供更好的接收效果。
除了广播电台，FM调制还广泛应用于无线通信系统中。
在无线通信系统中，FM调制可以提供更好的通信质量和稳定性。
由于FM调制具有抗干扰性好的特点，因此在复杂的无线环境中，FM调制能够更好地保证通信的可靠性，减少信号丢失和干扰。
在FM调制的实现过程中，需要采用一定的技术手段来实现频率的变化。
最常用的方法是采用PLL（锁相环）技术。
PLL技术可以根据输入的控制信号来改变载波的频率，从而实现FM调制。
通过PLL技术，可以实现高精度的频率变化，提高调制系统的性能和稳定性。
在FM调制中，还有一个重要的参数是调制指数。
调制指数是指调制信号对载波频率的影响程度。
调制指数越大，调制信号对载波频率的影响就越大；调制指数越小，调制信号对载波频率的影响就越小。
通过调制指数的控制，可以调整调制系统的灵敏度和传输质量。
综上所述，FM调制是一种广泛应用于无线通信和广播系统中的调制方式。
它通过改变载波的频率来传输信息，具有抗干扰性好、传输质量稳定等优点。
在实现过程中，采用PLL技术可以实现高精度的频率变化，提高调制系统的性能和稳定性。
调制指数则可以调整调制系统的灵敏度和传输质量。
FM立体声广播的调制与解调过程
FM立体声广播中,声音在空间上被分为两路音频信号,一个左声道信号L,一个右声道R,频率都在50Hz～15 Hz;左声道与右声道相加形成和信号L+R,相减形成差信号L—R;在调频之前,差信号L—R先对38kHz的副载波进行抑制载波双边带DSB-SC调制,然后与和信号L+R 进行频分复用后,作为FM立体声广播的基带信号,其形成过程如图5-38所示,频谱结构如图5-38所示;图5-39中,0kHz～15kHz用于传送L+R信号,23kHz～53kHz用于传送L—R信号, 59kHz～75kHz则用作辅助通道;L—R信号的载波频率为38kHz,在19kHz处发送一个单频信号,用于接收端提取相干载波和立体声提示;将导频取为19kHz而不是38kHz的原因是,19kHz的导频更容易从接收端的频分复用信号中分离出来;在普通调频广播中,只发送0kHz～15kHz的L+R信号;
接收立体声广播后进行鉴频,得到频分复用信号;对频分复用信号进行相应的分离,以恢复出左声道信号L和右声道信号R,其原理框
图如图5-40所示;。
FM立体声广播的调制与解调过程
FM立体声广播的调制与解调过程FM立体声广播是一种广播信号的传输方式，其中通过一种称为频率调制（FM）的调制技术来发送音频信号。
FM立体声广播使用了左右声道信号的差分信号（L-R信号）和和信号（L+R信号），以在收音机中恢复出双声道立体声音频。
调制过程：1.首先，左声道和右声道的音频信号被混合成为和信号（L+R信号）和差分信号（L-R信号）。
2.接着，和信号被传输到FM调制器中，其中和信号会改变频率以便与载波信号结合。
3.在FM调制器中，和信号通过传统的频率调制过程，其频率的变化与和信号的振幅成正比。
这样，和信号的振幅变化将导致FM信号的频率变化。
4.差分信号也被送入FM调制器，但它需要经过附加的处理，以便在接收端能够被正确地解码为左右声道信号。
差分信号的编码方式确保了它能够在FM信号中传输，而且不会影响正常的单声道收听。
5.最终，通过混合和差分信号，FM调制器将它们结合成为一个FM立体声信号，并输出到天线进行传输。
解调过程：1.在接收端的收音机中，天线接收到传输的FM信号，包括和信号和差分信号。
2.接收端的解调器首先分离和差分信号。
3.差分信号经过解码处理，以恢复左声道和右声道的音频信号。
解码的过程保证了在恢复后的左右声道信号中没有发生失真或误差。
4.和信号和解码后的差分信号再次被混合在一起，以在听众耳中产生立体声的效果。
5.最终，左右声道分别经过放大和调节，以确保听众能够获得高质量的音频体验。
总结：FM立体声广播是一种高质量的音频传输方式，通过频率调制技术将立体声信号传输到接收端，并通过解调过程将其恢复成为左右声道信号。
调制过程涉及到将和信号和差分信号结合成为一个FM信号的过程，而解调过程则是将接收到的FM信号分解成为原始的左右声道信号的过程。
这种技术使得立体声广播成为现代广播行业中不可或缺的一部分，为听众提供了更加生动和逼真的音频体验。
FM调制解调原理
FM调制解调原理FM调制解调（Frequency Modulation）是一种常见的调制解调方法，用于无线电通信和广播中。
它通过改变载波频率的方式传输模拟信号，实现了音频信号的传输和恢复。
本文将详细介绍FM调制解调的原理和过程。
一、FM调制FM调制是将模拟信号转换为频率变化的载波信号。
它的原理是根据模拟信号的幅度和方向的变化来改变载波频率。
具体来说，调制信号的幅度增大时，载波频率也随之增大；调制信号的幅度减小时，载波频率也随之减小。
调制过程可以通过以下步骤实现：1.信号预处理：将模拟信号的幅度进行放大或压缩，以便适应于调制电路的工作范围。
2.频率偏移：将模拟信号的频率上移或下移到与载波频率相匹配的范围内，以便进行调制。
3.调制过程：将模拟信号的频率变化转化为对载波频率的调制，一般采用带通滤波器和倍频电路来实现。
4.载波生成：生成指定频率的载波信号，一般采用振荡器和频率合成技术。
5.载波调制：将调制信号与载波信号相乘，形成调制后的信号。
这可以通过调制电路中的乘法器或调制芯片来实现。
6.输出滤波：使用低通滤波器去除调制信号中的高频成分，得到调制后的信号。
FM调制的主要特点是具有抗干扰性能好、信号传输距离远、音质较好等优点。
因此，它被广泛应用于广播、电视和无线通信等领域。
二、FM解调FM解调是将调制后的信号转换为原始模拟信号。
它需要通过解调过程来实现。
解调过程中的步骤如下：1.接收调制信号：接收调制后的信号，一般使用天线或其他接收器设备。
2.信号放大：对接收到的信号进行放大处理，以恢复信号的强度和幅度。
3.特定频率过滤：使用特定频率的滤波器去除多余的频率成分和噪声，保留关键的频率。
4.载波消除：使用消除器或识别器去除载波信号，保留调制信号。
5.载波调制：使用调制芯片或解调电路对调制信号进行解调，以恢复原始模拟信号。
6.幅度平衡：通过放大和压缩等处理来平衡信号的幅度，使其与原始信号相匹配。
FM解调的主要特点是具有较高的音质和较低的噪声，能够重现原始模拟信号。
FM信号调制
调制就就是将基带信号得频谱搬移到信道通带中或者其中得某个频段上得过程,而解调就是将信道中来得频带信号恢复为基带信号得反过程、调制得目得就是把要传输得模拟信号或数字信号变换成适合信道传输得信号,这就意味着把基带信号(信源)转变为一个相对基带频率而言频率非常高得带通信号。
该信号称为已调信号,而基带信号称为调制信号。
调制可以通过使高频载波随信号幅度得变化而改变载波得幅度、相位或者频率来实现。
调制过程用于通信系统得发端。
在接收端需将已调信号还原成要传输得原始信号,也就就是将基带信号从载波中提取出来以便预定得接受者(信宿)处理与理解得过程。
该过程称为解调。
根据所控制得信号参量得不同,调制可分为:调幅,使载波得幅度随着调制信号得大小变化而变化得调制方式、调频,使载波得频率随调制信号得大小变化而变化,而幅度保持不变得调制方式。
调相,利用原始信号控制载波信号得相位。
一、FM信号得频谱1、消息信号就是［-5,5］之间均匀分布得随机整数,产生得得时间间隔为１/1０ｓ,消息信号采用FM调制载波cos2＊ｐi＊fc*ｔ、假设f ｃ=250,t=［0,１0］,kf＝5０。
画出消息信号与已调信号得频谱。
clearａllｔｓ=0、001; %信号抽样时间间隔t=０:ts:１０-ｔs;％时间向量ｆｓ=1/ts; %抽样频率dｆ＝fｓ／ｌｅngtｈ(t); %ffｔ得频率分辨率msg=ｒandinｔ(100,1,［—３,３］,１23); ％生成消息序列,随机数种子为1２3ｍｓg１＝msｇ＊onｅs(1,fs/10);％扩展成取样信号形式ｍｓｇ2＝ｒesｈａpe(ｍsg1。
',1,ｌeｎgｔｈ(t));Ｐｍ=fft(ｍsg２)/ｆs; ％求消息信号得频谱f=-fｓ／2:ｄｆ:fs/2－df;ｓubplot(2,1,1)plｏt(t,ｆftshｉft(ａｂｓ(Pm)))tｉtle(＇消息信号频谱')ｉｎt_msg(1)=0; %消息信号积分for ii＝1:length(t)—1int_msg(ii＋1)=ｉｎt＿msg(ii)+msg2(ii)*ts;enｄkｆ＝５0;fｃ=250;％载波频率Sｆm＝cｏs(２*pi*fc*t＋2＊pｉ*kf＊int_msg);%调频信号Pfｍ=fft(Sｆm)/fs; % FM信号频谱subplo ｔ(2,１,2)p ｌot(ｆ,fft ｓhift(abs(Pfm))) % 画出已调信号频谱 ｔi ｔle(’FM 信号频谱’)Pc=sum(a ｂs(Sfm).^2)/le ｎｇt ｈ(Sfm) %已调信号功率Ps=sum(abs(msg2).^2)/length(ｍｓg2) ％消息信号功率f ｍ=50;b ｅtaf ＝k ｆ＊ma ｘ(ms ｇ)／fm ％ 调制指数W ＝2*(betaf+1)*f ｍ % 调制信号带宽01234567891001234消息信号频谱-500-400-300-200-100010020030040050000.51FM 信号频谱2、正弦波信号得频谱clear al ｌt ｓ=0.001; %信号抽样时间间隔ｔ=0:ts:1０—ts; ％时间向量f ｓ＝1/ｔs; %抽样频率df=f ｓ/ｌength(ｔ); ％fft 得频率分辨率m ｓg ＝sa ｗt ｏoth(［0:1:99］＊pi ／8,0、5);ｍsg1＝ｍsg、'*ones(1,fs/1０); %扩展成取样信号形式msg２＝rｅshaｐe(ｍｓg1.＇,1,ｌｅｎgth(ｔ));Ｐm=fft(ｍsg２)/fs; %求消息信号得频谱f=—fs/２:ｄｆ:fs/２-df;sｕｂpｌot(2,1,１)ｐlｏt(f,ｆｆtsｈift(ａｂs(Pm)))title('消息信号频谱’)int_msg(1)=0; %消息信号积分for ｉi=１:lｅngｔh(t)-１ｉnt_mｓｇ(ｉi+1)=inｔ＿msg(iｉ)+msｇ２(ii)＊ts;eｎdkf=50;fc=３00; ％载波频率Sfm＝coｓ(2＊pｉ＊fc*t＋2＊pi*kf＊int_msg); %调频信号Pfm＝ｆft(Ｓfm)/fｓ; % FM信号频谱ｓubpｌot(2,1,2)plｏt(f,ｆftｓhift(abs(Pfm))) ％画出已调信号频谱titｌe(’FM信号频谱＇)Ｐｃ=sum(ａbs(Ｓｆｍ)。
fm正交调制和解调方法
fm正交调制和解调方法
FM（频率调制）是一种调制方法，它可以用来在载波信号中传输模拟信号。
在FM调制过程中，模拟信号的频率会根据模拟信号的幅度变化而变化。
正交调制是一种调制技术，它使用正交载波来传输数字信号。
下面我将从调制和解调的角度对FM正交调制和解调方法进行全面的解释。
首先，我们来看FM正交调制。
在FM正交调制中，数字信号被调制到两个正交的载波上。
这意味着，数字信号被分成两部分，分别调制到正交的载波上。
这样做的好处是可以通过两路信号来传输更多的信息，并且可以减少信号之间的干扰。
在FM正交调制中，通常使用相移键控（PSK）或者正交振幅调制（QAM）来调制数字信号到正交载波上。
接下来是FM正交解调。
在接收端，需要对接收到的信号进行解调以获取原始的数字信号。
对于FM正交调制信号的解调，通常使用相移键控解调（PSK）或者正交振幅调制解调（QAM）技术。
解调的过程中，需要恢复出原始的两个数字信号，并进行合并以得到原始的数字信号。
总的来说，FM正交调制和解调方法通过将数字信号分别调制到两个正交的载波上，以及在接收端将信号进行解调和合并，实现了对数字信号的可靠传输和恢复。
这种方法在无线通信和数字通信中得到了广泛的应用，能够提高通信系统的可靠性和效率。
fm 调制 原理
fm 调制原理
在全称为频率调制（Frequency Modulation）的FM调制过程中，音频信号的频率被用来调制载波信号的频率，从而实现音频信号的传输。
FM调制的原理可以通过以下步骤进行解释：
1. 音频信号：
- 音频信号是指源自声音、音乐或任何其他音频源的电信号。
它通常是低频信号，具有变化频率和振幅的特征。
- 例如，假设我们有一段音频信号，表示为f(t)。
2. 载波信号：
- 载波信号是高频信号，用于携带音频信号进行传输。
- 携带音频信号的载波信号的频率通常比音频信号的频率高
得多。
载波信号可以用数学表示为Acos(2πfct)，其中A是振幅，fc是载波频率。
3. 调制过程：
- 在FM调制中，音频信号的频率变化会导致载波信号的频
率发生相应的变化。
这是通过将音频信号的振幅和频率转化为相应的调制指数来实现的。
- 调制指数（或调制指数常数）是一个常数，用于控制音频
信号如何影响载波信号的频率。
它决定了载波频率的变化速率，即频率偏移与音频信号振幅的比例。
- 调制指数可以用数学表示为β = kf，其中β是调制指数，k
是调制灵敏度，f是音频信号的频率。
4. FM调制方程：
- 考虑到调制指数，我们可以将FM调制表示为：FM(t) = Acos[2πfct + βsin(2πfmt)]
- 其中，FM(t)是调制后的信号，fm是音频信号的频率。
通过这种方式，音频信号中的频率变化会被转化为载波信号的相应频率变化，从而实现了音频信号的传输。
在解调器中，可以使用特定的电路将调制过的信号转换回原始音频信号，以实现声音重现。
FM信号调制

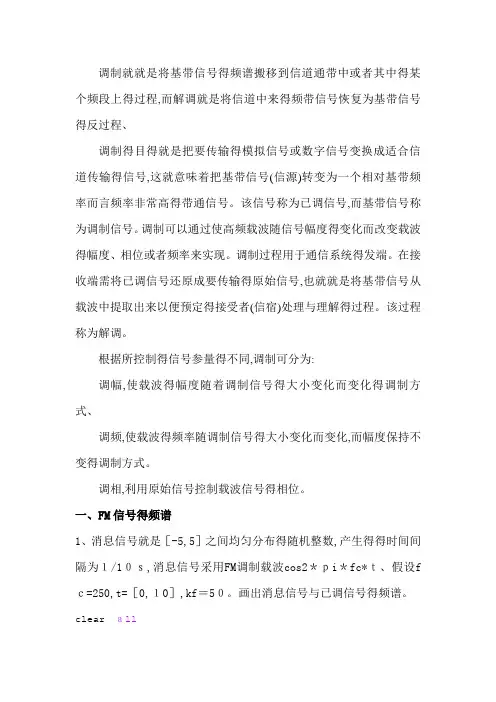

调制就是将基带信号的频谱搬移到信道通带中或者其中的某个频段上的过程，而解调是将信道中来的频带信号恢复为基带信号的反过程。
调制的目的是把要传输的模拟信号或数字信号变换成适合信道传输的信号，这就意味着把基带信号（信源）转变为一个相对基带频率而言频率非常高的带通信号。
该信号称为已调信号，而基带信号称为调制信号。
调制可以通过使高频载波随信号幅度的变化而改变载波的幅度、相位或者频率来实现。
调制过程用于通信系统的发端。
在接收端需将已调信号还原成要传输的原始信号，也就是将基带信号从载波中提取出来以便预定的接受者（信宿）处理和理解的过程。
该过程称为解调。
根据所控制的信号参量的不同，调制可分为：调幅，使载波的幅度随着调制信号的大小变化而变化的调制方式。
调频，使载波的频率随调制信号的大小变化而变化，而幅度保持不变的调制方式。
调相，利用原始信号控制载波信号的相位。
一、FM信号的频谱1、消息信号是[-5,5]之间均匀分布的随机整数，产生的的时间间隔为1/10s，消息信号采用FM调制载波cos2*pi*fc*t。
假设fc=250,t=[0,10]，kf=50。
画出消息信号和已调信号的频谱。
clear allts=0.001; %信号抽样时间间隔t=0:ts:10-ts; %时间向量fs=1/ts; %抽样频率df=fs/length(t); %fft的频率分辨率msg=randint(100,1,[-3,3],123); %生成消息序列,随机数种子为123msg1=msg*ones(1,fs/10); %扩展成取样信号形式msg2=reshape(msg1.',1,length(t));Pm=fft(msg2)/fs; %求消息信号的频谱f=-fs/2:df:fs/2-df;subplot(2,1,1)plot(t,fftshift(abs(Pm)))title('消息信号频谱')int_msg(1)=0; %消息信号积分for ii=1:length(t)-1int_msg(ii+1)=int_msg(ii)+msg2(ii)*ts;endkf=50;fc=250; %载波频率Sfm=cos(2*pi*fc*t+2*pi*kf*int_msg); %调频信号Pfm=fft(Sfm)/fs; % FM信号频谱subplot(2,1,2)plot(f,fftshift(abs(Pfm))) % 画出已调信号频谱title('FM信号频谱')Pc=sum(abs(Sfm).^2)/length(Sfm) %已调信号功率Ps=sum(abs(msg2).^2)/length(msg2) %消息信号功率fm=50;betaf=kf*max(msg)/fm % 调制指数W=2*(betaf+1)*fm % 调制信号带宽01234567891001234消息信号频谱-500-400-300-200-100010020030040050000.51FM 信号频谱2、正弦波信号的频谱clear allts=0.001; %信号抽样时间间隔t=0:ts:10-ts; %时间向量fs=1/ts; %抽样频率df=fs/length(t); %fft 的频率分辨率msg=sawtooth([0:1:99]*pi/8,0.5);msg1=msg.'*ones(1,fs/10); %扩展成取样信号形式msg2=reshape(msg1.',1,length(t));Pm=fft(msg2)/fs; %求消息信号的频谱f=-fs/2:df:fs/2-df;subplot(2,1,1)plot(f,fftshift(abs(Pm)))title('消息信号频谱')int_msg(1)=0; %消息信号积分for ii=1:length(t)-1int_msg(ii+1)=int_msg(ii)+msg2(ii)*ts;endkf=50;fc=300; %载波频率Sfm=cos(2*pi*fc*t+2*pi*kf*int_msg); %调频信号Pfm=fft(Sfm)/fs; % FM信号频谱subplot(2,1,2)plot(f,fftshift(abs(Pfm))) % 画出已调信号频谱title('FM信号频谱')Pc=sum(abs(Sfm).^2)/length(Sfm) %已调信号功率Ps=sum(abs(msg2).^2)/length(msg2) %消息信号功率fm=50;betaf=kf*max(msg)/fm % 调制指数W=2*(betaf+1)*fm % 调制信号带宽由上可见，调频波的频谱包含无穷多个分量。
fm调制原理
fm调制原理FM调制原理。
FM调制（Frequency Modulation）是一种常见的调制方式，它是通过改变载波频率的方式来传输信号的一种调制技术。
在无线通信、广播电视、雷达等领域都有着广泛的应用。
本文将从调制原理、调制过程和特点等方面对FM调制进行介绍。
首先，我们来看一下FM调制的原理。
在FM调制中，信号的频率变化会导致载波频率的变化，因此，FM调制的关键就在于改变载波频率。
当输入的调制信号为正弦波时，调制后的信号频率会随着调制信号的幅度变化而变化。
这种频率的变化将影响到载波信号的相位，从而实现了信号的调制。
接下来，我们来了解一下FM调制的过程。
在FM调制中，首先需要有一个载波信号，它的频率通常比调制信号的频率要高得多。
然后，将调制信号与载波信号相加，通过调制器来改变载波信号的频率，从而实现了信号的调制。
调制后的信号将被发送到接收端，经过解调器的处理，最终得到原始的调制信号。
除此之外，FM调制还有一些特点。
首先，FM调制对噪声具有较好的抗干扰能力，这是因为它的信号是以频率变化来传输信息的，对于一定范围内的噪声干扰能够自动消除。
其次，FM调制的信号具有较宽的频带，这使得它在传输音频信号时具有较好的音质。
另外，FM调制还具有较好的抗多径衰落的能力，这使得它在移动通信领域有着广泛的应用。
总结一下，FM调制是一种通过改变载波频率来传输信号的调制技术。
它的原理是通过改变载波频率来实现信号的调制，其过程包括载波信号与调制信号的相加和调制器的频率调制。
FM调制的特点包括抗噪声干扰能力强、信号具有较宽的频带和抗多径衰落的能力。
在实际应用中，FM调制技术被广泛应用于无线通信、广播电视和雷达等领域，为人们的生活和工作带来了诸多便利。
fm调制方案
fm调制方案在广播领域中，FM调制是一种常见的调制方式，用来将音频信号转换为广播信号。
而FM调制方案则是指用于实现FM调制的具体方案和技术参数。
本文将探讨一种适用于FM调制的方案。
一、背景介绍FM调制是一种频率调制技术，将音频信号的频率变化转换为载波频率的变化，从而实现信号传输。
在FM调制中，调制指数是一个重要的参数，它决定了音频信号的频率变化与载波频率变化之间的关系。
二、方案概述本方案采用了基带调制和载波调制两个步骤来实现FM调制。
具体的方案包括以下几个关键步骤：1. 基带调制首先，将音频信号进行采样并使用数字信号处理技术进行处理。
然后，通过使用数字调制技术，将处理后的信号转换为模拟信号。
在这个过程中，可以根据需要选择合适的采样率、量化位数和滤波器等参数，以实现对音频信号的准确调制。
2. 载波调制将经过基带调制后的信号与一个高频载波信号相乘，从而实现FM调制。
在这一步骤中，需要确定合适的载波频率和调制指数。
载波频率应该在射频频段，一般为几十兆赫至一百兆赫的范围内选择。
调制指数则决定了音频信号的频率变化与载波频率变化之间的比例关系。
3. 滤波和放大经过载波调制后的信号可能包含一些高频噪声，需要进行滤波处理。
可以使用带通滤波器来去除不需要的频率成分，从而得到干净的FM调制信号。
接下来，对信号进行放大，以便进行传输或广播。
三、参数选择在设计FM调制方案时，需要合理选择一些关键参数。
以下是几个需要考虑的重要参数：1. 调制指数：调制指数决定了音频信号的频率变化与载波频率变化之间的关系。
合适的调制指数可使得音频信号在接收端解调时还原得更准确。
一般来说，调制指数的范围在2至5之间。
2. 载波频率：选择合适的载波频率可以避免与其他无关信号发生干扰。
一般来说，可以选择在FM广播频段范围内的频率进行调制。
3. 输出功率：输出功率决定了信号传输的范围和强度。
根据实际需求确定输出功率的大小，一般在几瓦至几十瓦之间。
频率调制的原理
频率调制的原理
频率调制（Frequency Modulation，简称FM）是一种调制技术，利用改变信号的频率来传输信息。
其原理是在调制信号的幅度不变的情况下，通过改变载波信号的频率来表示信号的大小。
频率调制的原理可以通过以下步骤来解释：
1. 载波信号生成：首先，产生一个高频的连续波形信号，称为载波信号。
这个载波信号的频率通常是几十kHz到几GHz的
范围。
载波信号没有携带任何传输信息，只是用来传输调制信号。
2. 调制信号生成：接下来，产生一个称为调制信号的基带信号。
基带信号是需要传输的信息信号，如声音、图像等。
它通常具有较低的频率范围。
3. 频率调制：通过改变载波信号的频率来传输调制信号。
调制信号通过改变载波信号的频率来表示信号的幅度变化。
具体来说，当调制信号的幅度变大时，载波信号的频率增加；而当调制信号的幅度变小时，载波信号的频率减小。
4. 调制信号解调：在接收端，通过解调将调制信号还原成原始信号。
这一过程需要使用一个解调电路，它可以提取出载波信号中的频率变化，从而得到原始信号。
频率调制主要有两种方式：窄带调频（Narrowband FM）和宽
带调频（Wideband FM）。
窄带调频是指当调制信号的频率较
低时，改变载波信号的频率的方式。
而宽带调频是指在调制信号的频率较高时，改变载波信号的频率的方式。
频率调制具有一些优点，例如抗干扰性能好、信号质量稳定等。
因此，在广播电视、无线通信等领域中得到了广泛的应用。
FM立体声广播的调制与解调过程
FM立体声广播的调制与解调过程FM（频率调制）立体声广播是一种广播技术，通过调制与解调过程，实现高质量的立体声音频传输。
下面是FM立体声广播的调制和解调过程的详细解释。
调制过程：1.音频信号调制：音频信号在调制过程中被称为基带信号。
它是立体声音频源产生的低频信号，宽度范围在20Hz至15kHz之间。
调制使得音频信号逐渐变成适用于无线传输的高频信号。
2.预加重：对音频信号进行预加重处理是调制的第一步。
预加重是为了提高高频内容的传输效率。
在这个阶段，音频信号被通过一个高通滤波器进行处理，以强调高频信号的能量。
3.额外的调制：在FM广播中，音频信号通过载波信号调制。
载波信号通常是一个固定频率的正弦波。
调制过程会改变载波频率的偏移量，以根据音频信号的变化而改变。
FM调制通常使用频率偏移调制（Frequency Deviation Modulation），它使得音频信号的频率偏离原始的载波频率。
音频信号的幅度没有改变，只是频率发生了变化。
4.调制指数：调制指数是一个参数，用于控制音频信号对载波频率的影响程度。
调制指数越大，频率的变化范围就越大，音频信号的变化也会更明显。
5.生成左/右声道信号：立体声广播需要将两个声道（左声道和右声道）编码为单一的信号进行传输。
这可以通过矩阵编码方法完成，其中左声道和右声道的音量和相位信息以其中一种方式混合。
6.编码为立体声信号：矩阵编码后的立体声信号通过信号组合器生成两个特殊的信号，分别是左声道信号和右声道信号。
这些信号与FM载波信号进行调制，从而实现立体声的传输。
解调过程：解调是接收器中对收到的FM信号进行处理以恢复原始音频信号的过程。
解调的过程与调制过程相反。
具体步骤如下：1.接收FM信号：接收器接收到调制后的FM信号，该信号包含了经过编码和调制的立体声信号。
2.多频解调：多频解调器分离出FM信号中的左声道和右声道信号。
这是通过使用一个特殊的解调器来完成的，该解调器能够在不同的频率上同时解调出多个频率上的信号。
fm调制的原理与步骤
fm调制的原理与步骤嘿，咱今儿个就来唠唠 FM 调制这档子事儿！FM 调制啊，就像是一场声音的奇妙变装舞会。
你想啊，声音原本就像个素颜的小姑娘，普普通通的。
可经过 FM调制，就像是给这小姑娘化了个美美的妆，一下子就变得特别啦！那它到底是咋变的呢？原理嘛，简单说就是让载波的频率随着要传输的信号变化。
就好比你走路，一会儿快一会儿慢，这频率的变化就代表着你不同的心情和状态。
而载波呢，就像是你走的那条路，它一直都在那，承载着你的这些变化。
那具体步骤呢？首先得有个信号源吧，就像你得先有个想法，有个要表达的东西。
然后把这个信号和载波放在一块儿，让它们发生作用。
这就好像把你的想法放到那条路上，让它跟着路一起走。
在这个过程中，载波的频率就会随着信号的变化而变化啦！比如说，信号强的时候，载波的频率就变高些；信号弱的时候，载波的频率就变低些。
这不就跟你高兴的时候走路快点，不高兴的时候走路慢点一个道理嘛！FM 调制有啥好处呢？嘿，那可多了去了！它能让信号更抗干扰，就像给信号穿上了一层厚厚的铠甲，那些干扰想欺负它都难呢！而且它传输的质量也高啊，能让接收的那一头听到更清晰、更逼真的声音。
你想想看，要是没有 FM 调制，咱们听广播、听音乐能有那么好的效果吗？那肯定不行啊！所以说啊，FM 调制可真是个了不起的技术。
咱再回过头来想想，FM 调制不就像是个神奇的魔法棒嘛，轻轻一挥，就能把普通的声音变得多姿多彩。
这得多厉害呀！总之呢，FM 调制就是这么神奇，这么重要。
它让我们的声音世界变得更加丰富多彩，让我们能享受到更好的音频体验。
所以啊，可得好好感谢那些发明和研究FM 调制的科学家们呢！他们可真是太牛啦！现在，你对 FM 调制是不是有了更深的了解呢？是不是觉得它特别有意思呀？。
fm工作原理
fm工作原理
FM调制是一种基于频率调制原理的调制技术。
在FM调制中，音频信号的频率变化被传送到载波信号上，从而产生调制后的信号。
下面是FM调制的工作原理：
1. 音频信号变化：音频信号是需要被传送的原始信号，例如人声或音乐。
该信号的频率是按照声音变化而变化的。
2. 频率偏移：FM调制首先将音频信号转换成一个频率偏移信号。
这个信号的频率变化与音频信号的频率变化成正比。
当音频信号频率增大时，频率偏移信号的频率也随之增大。
3. 载波信号：载波信号是用来传送调制信号的高频信号。
它的频率通常远高于音频信号的频率。
载波信号可以看作是一个固定频率的信号。
4. 调制过程：在调制过程中，频率偏移信号被输入到载波信号中。
通过改变载波信号的频率，使其按照频率偏移信号的变化而变化。
5. 调制效果：最终产生的调制信号，其频率会随着音频信号的变化而变化。
频率偏移信号的变化幅度越大，调制信号的频率变化越大。
6. 发射和接收：调制后的信号可以传输到接收设备，通过解调器还原音频信号。
解调器中使用相应的解调算法，将调制信号恢复为原始音频信号。
总结起来，FM调制的工作原理是通过改变载波信号的频率来传输音频信号的频率变化。
频率偏移信号描述音频信号的频率变化，通过将其与载波信号相结合，最终形成一个带有频率变化特征的调制信号。
am fm调制识别原理
am fm调制识别原理摘要：一、前言二、调制的概念1.调制的目的2.调制的方式三、AM 调制原理1.调制过程2.信号特点四、FM 调制原理1.调制过程2.信号特点五、AM 与FM 调制的比较六、应用领域七、总结正文：一、前言在广播、通信等领域，信号的调制技术发挥着至关重要的作用。
调制技术的应用使得信号能够在不同的信道中传输，从而实现远距离通信。
AM 和FM 是两种常见的调制方式，本篇文章将详细介绍这两种调制方式的原理及应用。
二、调制的概念1.调制的目的：将原始信号转换成适合在特定信道中传输的信号。
调制可以有效地减少信号在传输过程中的损耗和干扰，提高传输质量。
2.调制的方式：调制方式有很多种，如调幅（AM）、调频（FM）、调相（PM）等。
不同的调制方式具有不同的信号特点和应用场景。
三、AM 调制原理1.调制过程：在AM 调制中，原始信号与一个高频载波信号相乘。
调制后的信号称为已调信号，其频率为原始信号与载波信号之和。
2.信号特点：AM 调制信号的振幅随着原始信号的变化而变化，而载波信号的频率保持不变。
这种调制方式信号容易受到干扰和衰减，但抗干扰能力较强。
四、FM 调制原理1.调制过程：在FM 调制中，原始信号与一个高频载波信号相乘，但相乘后的信号需要经过一个相位检波器，其输出信号的相位随着原始信号的变化而变化。
2.信号特点：FM 调制信号的相位随着原始信号的变化而变化，而载波信号的振幅保持不变。
这种调制方式信号抗干扰能力较强，但容易受到多径效应的影响。
五、AM 与FM 调制的比较AM 调制信号抗干扰能力强，适用于长距离传输；而FM 调制信号频带利用率高，适用于短距离通信。
因此，根据不同的应用场景，可以选择适合的调制方式。
六、应用领域AM 调制广泛应用于广播、电视等领域，而FM 调制则主要应用于通信、无线电等领域。
七、总结AM 和FM 调制是两种常见的信号调制方式，它们具有不同的信号特点和应用场景。
fm调制原理
fm调制原理FM调制原理FM调制是一种常见的调制方式，它是通过改变载波的频率来传输信息信号的一种方法。
在FM调制中，载波频率随着信息信号的变化而变化，从而实现信号的传输。
下面将详细介绍FM调制的原理和工作过程。
一、FM调制的原理FM调制的原理是基于频率调制的概念。
在FM调制中，信息信号被转换为频率变化的载波信号，从而实现信号的传输。
具体来说，FM调制的原理可以分为以下几个步骤：1. 生成载波信号：首先需要生成一个高频的载波信号。
这个载波信号的频率通常是在无线电频率范围内，例如调频广播中的频率为88MHz至108MHz。
2. 调制信号处理：将需要传输的信息信号经过调制信号处理，将其转换为与信息信号相关的频率变化。
这个过程可以通过一个调制器实现，其中包括一个振荡器和一个频率调制电路。
3. 载波信号调制：使用调制信号处理后的信号来调制载波信号。
具体来说，通过改变载波信号的频率，使其与调制信号的频率变化相对应。
这个过程可以通过一个频率调制器实现，其中包括一个电容和一个电感。
4. 输出FM信号：最后，输出调制后的FM信号。
这个FM信号包含了信息信号的频率变化，可以通过天线传输到接收端。
二、FM调制的工作过程FM调制的工作过程可以分为以下几个步骤：1. 信息信号采样：首先，对需要传输的信息信号进行采样。
这个过程是将连续的信息信号转换为离散的样本信号，以便后续处理。
2. 调制信号处理：将采样后的信息信号经过调制信号处理，将其转换为与信息信号相关的频率变化。
这个过程可以通过数字信号处理器（DSP）或其他调制电路实现。
3. 载波信号调制：使用调制信号处理后的信号来调制载波信号。
具体来说，通过改变载波信号的频率，使其与调制信号的频率变化相对应。
这个过程可以通过一个频率调制器实现。
4. 输出FM信号：最后，输出调制后的FM信号。
这个FM信号包含了信息信号的频率变化，可以通过天线传输到接收端。
三、应用领域FM调制在无线通信中有着广泛的应用。
fm调制解调原理
FM调制解调原理一、FM调制原理FM（Frequency Modulation，频率调制）是一种广泛使用的调制方法，主要用于无线通信领域。
在FM调制中，调制信号的幅度保持不变，而频率则根据输入信号的幅度或相位变化进行调制。
具体来说，FM调制过程可以描述为：首先，将输入信号（通常是音频信号或其他信号）与一个固定频率的载波信号进行调制。
这个载波信号的频率受到输入信号的影响，其变化与输入信号的幅度或相位成正比。
这样，当输入信号发生变化时，载波信号的频率也会相应地发生变化。
二、FM解调原理解调是调制的逆过程。
在FM解调中，接收端接收到的是调频信号，需要将其还原为原始的输入信号。
FM解调的基本原理是：首先，通过一个滤波器将调频信号中的载波成分滤除。
然后，利用一个本地振荡器产生一个与原始载波信号频率相同的振荡信号。
这个振荡信号与滤波后的调频信号进行混频，得到一个差频信号。
这个差频信号的频率与输入信号的幅度或相位变化成正比。
最后，通过一个低通滤波器将差频信号中的高频成分滤除，得到还原后的输入信号。
三、FM解调性能优化为了提高FM解调的性能，可以采用一些优化措施。
例如，选择合适的滤波器以减少噪声和失真；调整本地振荡器的频率以减小混频产生的差频；采用更先进的解调算法以提高解调精度等。
四、FM解调技术发展随着通信技术的发展，FM解调技术也在不断进步。
目前，已经出现了许多先进的FM解调技术，如数字FM解调、自适应FM解调、超宽带FM解调等。
这些技术使得FM解调的性能不断提高，适用范围也越来越广。
五、FM解调技术的应用FM解调技术在许多领域都有广泛的应用，如无线通信、音频处理、雷达探测等。
在无线通信领域，FM解调技术主要用于语音传输、数据传输等；在音频处理领域，FM解调技术可用于音频信号的还原和处理；在雷达探测领域，FM解调技术可用于目标检测和跟踪等。
六、FM调制解调技术与其他技术的比较与其他调制解调技术相比，FM调制解调技术具有一些独特的优势和不足。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调制就是将基带信号的频谱搬移到信道通带中或者其中的某个频段上的过程，而解调是将信道中来的频带信号恢复为基带信号的反过程。
调制的目的是把要传输的模拟信号或数字信号变换成适合信道传输的信号，这就意味着把基带信号（信源）转变为一个相对基带频率而言频率非常高的带通信号。
该信号称为已调信号，而基带信号称为调制信号。
调制可以通过使高频载波随信号幅度的变化而改变载波的幅度、相位或者频率来实现。
调制过程用于通信系统的发端。
在接收端需将已调信号还原成要传输的原始信号，也就是将基带信号从载波中提取出来以便预定的接受者（信宿）处理和理解的过程。
该过程称为解调。
根据所控制的信号参量的不同，调制可分为：调幅，使载波的幅度随着调制信号的大小变化而变化的调制方式。
调频，使载波的频率随调制信号的大小变化而变化，而幅度保持不变的调制方式。
调相，利用原始信号控制载波信号的相位。
一、FM信号的频谱1、消息信号是[-5,5]之间均匀分布的随机整数，产生的的时间间隔为1/10s，消息信号采用FM调制载波cos2*pi*fc*t。
假设fc=250,t=[0,10]，kf=50。
画出消息信号和已调信号的频谱。
clear allts=0.001; %信号抽样时间间隔t=0:ts:10-ts; %时间向量fs=1/ts; %抽样频率df=fs/length(t); %fft的频率分辨率msg=randint(100,1,[-3,3],123); %生成消息序列,随机数种子为123msg1=msg*ones(1,fs/10); %扩展成取样信号形式msg2=reshape(msg1.',1,length(t));Pm=fft(msg2)/fs; %求消息信号的频谱f=-fs/2:df:fs/2-df;subplot(2,1,1)plot(t,fftshift(abs(Pm)))title('消息信号频谱')int_msg(1)=0; %消息信号积分for ii=1:length(t)-1int_msg(ii+1)=int_msg(ii)+msg2(ii)*ts;endkf=50;fc=250; %载波频率Sfm=cos(2*pi*fc*t+2*pi*kf*int_msg); %调频信号Pfm=fft(Sfm)/fs; % FM信号频谱subplot(2,1,2)plot(f,fftshift(abs(Pfm))) % 画出已调信号频谱title('FM信号频谱')Pc=sum(abs(Sfm).^2)/length(Sfm) %已调信号功率Ps=sum(abs(msg2).^2)/length(msg2) %消息信号功率fm=50;betaf=kf*max(msg)/fm % 调制指数W=2*(betaf+1)*fm % 调制信号带宽01234567891001234消息信号频谱-500-400-300-200-100010020030040050000.51FM 信号频谱2、正弦波信号的频谱clear allts=0.001; %信号抽样时间间隔t=0:ts:10-ts; %时间向量fs=1/ts; %抽样频率df=fs/length(t); %fft 的频率分辨率msg=sawtooth([0:1:99]*pi/8,0.5);msg1=msg.'*ones(1,fs/10); %扩展成取样信号形式msg2=reshape(msg1.',1,length(t));Pm=fft(msg2)/fs; %求消息信号的频谱f=-fs/2:df:fs/2-df;subplot(2,1,1)plot(f,fftshift(abs(Pm)))title('消息信号频谱')int_msg(1)=0; %消息信号积分for ii=1:length(t)-1int_msg(ii+1)=int_msg(ii)+msg2(ii)*ts;endkf=50;fc=300; %载波频率Sfm=cos(2*pi*fc*t+2*pi*kf*int_msg); %调频信号Pfm=fft(Sfm)/fs; % FM信号频谱subplot(2,1,2)plot(f,fftshift(abs(Pfm))) % 画出已调信号频谱title('FM信号频谱')Pc=sum(abs(Sfm).^2)/length(Sfm) %已调信号功率Ps=sum(abs(msg2).^2)/length(msg2) %消息信号功率fm=50;betaf=kf*max(msg)/fm % 调制指数W=2*(betaf+1)*fm % 调制信号带宽由上可见，调频波的频谱包含无穷多个分量。
由于调频波的频谱包含分量有无穷多个，因此，理论上调频波的频带宽度为无限宽。
然而实际上边频幅度随着n的增大而逐渐减小，因此，只要取适合的n 值，使边频分量小到可以忽略，调频信号可近似认为具有有限频谱。
所以，根据这个原则，调频波的带宽为B=2（β+1）W二、FM信号的调制与解调1、正弦信号的调制与解调clear allts=0.001; %信号抽样时间间隔t=0:ts:10-ts; %时间向量fs=1/ts; %抽样频率df=fs/length(t); %fft的频率分辨率msg=sin(2*pi*[0.00:0.01:0.99]);msg1=msg.'*ones(1,fs/10); %扩展成取样信号形式msg2=reshape(msg1.',1,length(t));Pm=fft(msg2)/fs; %求消息信号的频谱f=-fs/2:df:fs/2-df; %求消息信号的频谱subplot(3,1,1)plot(t,msg2) %画出消息信号title('消息信号')int_msg(1)=0; %消息信号积分for ii=1:length(t)-1int_msg(ii+1)=int_msg(ii)+msg2(ii)*ts;endkf=50;fc=300; %载波频率Sfm=cos(2*pi*fc*t+2*pi*kf*int_msg); %调频信号phase=angle(hilbert(Sfm).*exp(-j*2*pi*fc*t)); %FM调制信号相位phi=unwrap(phase);dem=(1/(2*pi*kf)*diff(phi)/ts); %求相位微分，得到消息信号dem(length(t))=0;subplot(3,1,2)plot(t,dem);title('无噪声的解调信号')y1=awgn(Sfm,20,'measured'); %调制信号通过AWGN信道y1(find(y1>1))=1; %调制信号限幅y1(find(y1<-1))=-1;phase1=angle(hilbert(y1).*exp(-j*2*pi*fc*t)); %信号解调phi1=unwrap(phase1);dem1=(1/(2*pi*kf)*diff(phi1)/ts);dem1(length(t))=0;subplot(3,1,3)plot(t,dem1);title('信噪比为20dB时的解调信号')2、方波信号的调制与解调clear allts=0.0025; %信号抽样时间间隔t=0:ts:10-ts; %时间向量fs=1/ts; %抽样频率df=fs/length(t); %fft的频率分辨率msg=square(15*pi*[0:0.01:0.99]);msg1=msg.'*ones(1,fs/10); %扩展成取样信号形式msg2=reshape(msg1.',1,length(t));Pm=fft(msg2)/fs; %求消息信号的频谱f=-fs/2:df:fs/2-df;subplot(3,1,1)plot(t,msg2) %画出消息信号title('消息信号')int_msg(1)=0; %消息信号积分for ii=1:length(t)-1int_msg(ii+1)=int_msg(ii)+msg2(ii)*ts;endkf=50;fc=300; %载波频率Sfm=cos(2*pi*fc*t+2*pi*kf*int_msg); %调频信号phase=angle(hilbert(Sfm).*exp(-j*2*pi*fc*t)); %FM调制信号相位phi=unwrap(phase);dem=(1/(2*pi*kf)*diff(phi)/ts); %求相位微分，得到消息信号dem(length(t))=0;subplot(3,1,2)plot(t,dem);title('无噪声的解调信号')y1=awgn(Sfm,20,'measured'); %调制信号通过AWGN信道y1(find(y1>1))=1; %调制信号限幅y1(find(y1<-1))=-1;phase1=angle(hilbert(y1).*exp(-j*2*pi*fc*t)); %信号解调phi1=unwrap(phase1);dem1=(1/(2*pi*kf)*diff(phi1)/ts);dem1(length(t))=0;subplot(3,1,3)plot(t,dem1);title('信噪比为20dB时的解调信号')三、不同信噪比下，同一信号解调输出的对比消息信号是[-5,5]之间均匀分布的随机整数，产生的的时间间隔为1/2s，消息信号采用FM调制载波cos2*pi*fc*t。
