万用表使用方法图解
数字式万用表的使用ppt课件
![数字式万用表的使用ppt课件](https://img.taocdn.com/s3/m/b4aa0cacf71fb7360b4c2e3f5727a5e9856a2797.png)
VΩ孔中。
➢ 测量电阻具体操作方法
1、将黑表笔插入com端口,红表笔插入VΩ端口。 2、 选择电阻档(Ω)。
3、 将黑色测试探头插入 COM 输入插口。红色测试探 头插入 Ω 输入插口。
4、 将探头前端跨接在器件两端,或你想测电阻的那 部分电路两端。
5、查看读数,确认测量单位-欧姆(Ω),千欧(kΩ) 或兆欧(MΩ)。
1 2 345 67 8
测试电阻、通断性、二极管或电容以前, 必须先切断电源,将所有的高压电容放电。
使用万用表时,为正确测量参数并保证仪表 本身不致遭受损坏,需要注意以下几点:
1 2 3 4567 8
使用测试表笔的探针时,手指应当保持在 表笔保护盘的后面。
➢课程小结
熟悉万用表的面板图。 熟记万用表使用的注意事项。 学会使用万用表测量电阻、直流电压、交流电压。
红色区域内是什么档位?
交流电压档 此位置可以测量0-750伏
的交流电压
红色区域内是什么档位?档 的数字表示的定义是什么?
交流电流档
档的数字是指最大能测量的 电流值(量程),测量时不 能超过此值。
红色区域内是什么档位?档 的数字表示的定义是什么?
直流电流档
档的数字是指最大能测量的 电流值(量程),测量时不 能超过此值。
复习提问
➢
➢
➢
➢
➢ 概述
讲授新课
数字式测量仪表已成为主 流,因为数字式仪表灵敏度高, 准确度高,显示清晰,过载能 力强,便于携带,使用更简单。 可用来测量交流电压、直流电 压、交流电流、直流电流、电 阻、电容、频率、温度、占空 比、二极管及通断测试等工作。
➢ 常用万用表外形
箭头指示的按钮是什么按钮?
用指针式万用表测量二极管方法图解
![用指针式万用表测量二极管方法图解](https://img.taocdn.com/s3/m/817ba30c0a4c2e3f5727a5e9856a561252d321cf.png)
用指针式万用表测量二极管方法图解一般二极管的检测是依据二极管的单向导电性,通过测量二极管的正、反向电阻,可便利地推断二极管的好坏。
一般将万用表拨到RX1k档,用黑表笔接二极管的正极,红表笔接二极管的负极,称为正向测量,正向测量所得的阻值称为正向电阻,如图1所示,图中实测正向电阻为5.2kΩ。
一般二极管的正向电阻值为几千欧,此值愈小愈好。
将万用表的黑表笔接二极管的负极,红表笔接二极管的正极,称为反向测量,反向测量所得的阻值称为反向电阻,如图2所示,图中实测反向电阻为无穷大。
图1 用指针万用表正向测量二极管图2 用指针万用表反向测量二极管对于二极管,正向测量时,若二极管导通(指针大幅度偏转),而反向测量时,二极管不通(指针不偏转)说明二极管良好。
若正向测量或反向测量时,二极管的阻值均为0,说明二极管已击穿。
若正向测量或反向测量时,二极管的阻值均为无穷大,说明二极管已开路。
若正向电阻或反向电阻比较接近,说明二极管失效。
对于检波二极管或小功率整流管,应将万用表拨至Rx100档,其正向电阻约几百欧(硅管为几千欧):对于整流二极管,特殊是大功率的整流二极管,应将万用表拨至Rx1k档,其正向电阻约十几或几时欧。
检测反向电阻时,除大功率的硅材料整流二极管以外,一般应将万用表拨至Rx1k档,其阻值应在几百千欧以上。
顺便指出,检测一般小功率二极管的正、负向电阻值,不宜使用Rx1k和Rx10k档。
这是由于前者通过二极管的正向电流较大,可能烧毁管子;后者加在二极管两端的反向电压太高,易将管子击穿。
另外,二极管的正反向电阻阻值随检测用电表的量程(Rx100档还是Rx1k 档)不同而不一样,甚至相差比较悬殊,这属于正常现象。
万用表的使用方法【图解】教材
![万用表的使用方法【图解】教材](https://img.taocdn.com/s3/m/a57f0909bd64783e09122bf8.png)
万用表的使用方法一、万用表万用表又叫多用表、三用表、复用表,是一种多功能、多量程的测量仪表,一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等,有的还可以测交流电流、电容量、电感量及半导体的一些参数(如β)。
1.万用表的结构(500型)万用表由表头、测量电路及转换开关等三个主要部分组成。
(1)表头它是一只高灵敏度的磁电式直流电流表,万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值,这个值越小,表头的灵敏度愈高。
测电压时的内阻越大,其性能就越好。
表头上有四条刻度线,它们的功能如下:第一条(从上到下)标有R或Ω,指示的是电阻值,转换开关在欧姆挡时,即读此条刻度线。
第二条标有∽和VA,指示的是交、直流电压和直流电流值,当转换开关在交、直流电压或直流电流挡,量程在除交流10V以外的其它位置时,即读此条刻度线。
第三条标有10V,指示的是10V的交流电压值,当转换开关在交、直流电压挡,量程在交流10V时,即读此条刻度线。
第四条标有dB,指示的是音频电平。
(2)测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路,它由电阻、半导体元件及电池组成它能将各种不同的被测量(如电流、电压、电阻等)、不同的量程,经过一系列的处理(如整流、分流、分压等)统一变成一定量限的微小直流电流送入表头进行测量。
(3)转换开关其作用是用来选择各种不同的测量线路,以满足不同种类和不同量程的测量要求。
转换开关一般有两个,分别标有不同的档位和量程。
2.符号含义(1)∽表示交直流(2)V-2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡,其灵敏度为4000Ω/V(3)A-V-Ω 表示可测量电流、电压及电阻(4)45-65-1000Hz 表示使用频率范围为1000 Hz以下,标准工频范围为45-65Hz(5)2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似(其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置)))3.万用表的使用(1)熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
万用表使用方法图解
![万用表使用方法图解](https://img.taocdn.com/s3/m/8ad39bc9ed3a87c24028915f804d2b160a4e867a.png)
频率的测量实例
• 使用频率计,可以直接测量频率
• 测量电源频率,判断电源的稳定性和性能
• 使用万用表的频率测量档,可以间接测量频率
• 测量信号频率,分析信号的特性和传输速度
• 测量振动频率,监控设备的运行状态
振幅与相位差的测量方法及实例
振幅的测量方法
• 使用振幅计,可以直接测量振幅
• 使用万用表的振幅测量档,可以间接测量振幅
万用表的选择
• 根据测量需求选择合适的万用表种类和功能
• 根据测量精度选择合适的万用表精度和量程
• 根据使用场景选择合适的万用表体积和重量
• 根据预算选择性价比合适的万用表
02
万用表的操作步骤及注意事项
万用表的操作步骤详解
• 使用万用表进行测量的基本步骤
• 开机:将万用表接通电源,开启电源开关
• 选择测量功能:通过转换开关选择所需的测量功能
交流电压的测量方法
交流电压的测量实例
• 将红黑测试笔分别插入万用表的VΩ孔和COM孔
• 测量市电的电压,判断电压是否稳定
• 选择合适的交流电压量程,将转换开关拨至ACV档
• 测量变压器输出的电压,计算变压器的变压比
• 将红黑测试笔连接到被测电源的火线和中线,读取测量
• 测量电器的输入电压,判断电器是否正常工作
万用表在电子制作中
的应用
• 在电子制作中,万用表可以用于
• 测量电子元件的参数,如电阻、电容、电感等
• 测量电子设备的电压、电流、功率等
• 检测电子电路的故障,如短路、开路、漏电等
• 调试电子设备的性能,如调整增益、相位、频率等
万用表在家用电器维修中的应
用
• 在家用电器维修中,万用表可以用于
超实用!数字万用表各种测量全程图解
![超实用!数字万用表各种测量全程图解](https://img.taocdn.com/s3/m/030697e731126edb6f1a10e6.png)
超实用!数字万用表各种测量全程图解数字万用表可用来测量直流和交流电压、直流和交流电流、电阻、电容、频率、电池、二极管等等。
整机电路设计以大规模集成电路双积分A/D转换器为核心,并配以全过程过载保护电路,使之成为一台性能优越的工具仪表,是电工的必备工具之一。
一、操作前注意事(1)将ON-OFF开关置于ON位置,检查9V电池,如果电池电压不足,或“BAT”将显示在显示器上,这时,则应更换电池;如果没有出现则按以下步骤进行;(2)测试前,功能开关应放置于所需量程上,同时要注意指针的位置,如下图所示;(3)同时要特别注意的是,测量过程中,若需要换挡或换插针位置时,必须将两支表笔从测量物体上移开,再进行换挡和换插针位置。
二、电压档的使用与注意事项测电压时,必须把黑表笔插于COM孔,红表笔插于V孔,如下图红色框所示;若测直流电压,则将指针打到如下图所示直流档位若测交流电压,则将指针打到如下图所示交流电压档位(1)如果不知道被测电压范围,将功能开关置于大量程并逐渐降低量程(不能在测量中改变量程)。
(2)如果显示“1”,表示过量程,功能开关应置于更高的量程。
(3) △!表示不要输入高于万用表要求的电压,显示更高的电压值是可能的,但有损坏内部线路的危险。
(4)当测高压时,应特别注意避免触电。
(5)数字表电压档的内阻很大,至少在兆欧级,对被测电路影响很小。
但极高的输出阻抗使其易受感应电压的影响,在一些电磁干扰比较强的场合测出的数据可能是虚的。
要注意到避免外界磁场对万用表的影响(比如有大功率用电器件在使用时)。
(6)在使用万用表过程中,不能用手去接触表笔的金属部分,这样一方面可以保证测量的准确,另一方面也可以保证人身安全。
三、电容档的测量与注意事项电容容量的测量方法如下图方框所示,将指针打到电容档(F档)在数字万用表的档位左下方有两个孔,上面写的是Cx,把需要测的电容原件插到里面就可以测了,要是有极性的电容要注意正负极电容(或电容量, Capacitance)指的是在给定电位差下的电荷储藏量;记为C,国际单位是法拉(F),表征电容器容纳电荷本领的物理量。
万用表—MF 使用常识 易懂图文
![万用表—MF 使用常识 易懂图文](https://img.taocdn.com/s3/m/caeaa96b915f804d2b16c169.png)
万用表—MF47(图解)1.1.表头的特点:表头的准确度等级为1级(即表头自身的灵敏度误差为±1%),水平放置,整流式仪表,绝缘强度试验电压为5000V。
表头中间下方的小旋钮为机械零位调节旋钮。
表头共有七条刻度线,从上向下分别为电阻(黑色)、直流毫安(黑色)、交流电压(红色)、晶体管共射极直流放大系数hEF(绿色)、电容(红色)、电感(红色)、分贝(红色)等。
1.2.档位开关:档位开关共有五档,分别为交流电压、直流电压、直流电流、电阻及晶体管,共24个量程。
1.3.插孔:MF47万用表共有四个插孔,左下角红色“+”为红表棒,正极插孔;黑色“-”为公共黑表棒插孔;右下角“2500V”为交直流2500V插孔;“5A”为直流5A插孔。
1.4.机械调零:旋动万用表面板上的机械零位调整螺钉,使指针对准刻度盘左端的“0”位置。
2.读数:读数时目光应与表面垂直,使表指针与反光铝膜中的指针重合,确保读数的精度。
检测时先选用较高的量程,根据实际情况,调整量程,最后使读数在满刻度的2/3附近。
3.1.测量直流电压:把万用表两表棒插好,红表棒接“+”,黑表棒接“-”,把档位开关旋钮打到直流电压档,并选择合适的量程。
当被测电压数值范围不确定时,应先选用较高的量程,把万用表两表棒并接到被测电路上,红表棒接直流电压正极,黑表棒接直流电压负极,不能接反。
根据测出电压值,再逐步选用低量程,最后使读数在满刻度的2/3附近。
3.2.测量交流电压:测量交流电压时将档位开关旋钮打到交流电压档,表棒不分正负极,与测量直流电压相似进行读数,其读数为交流电压的有效值。
4.测量直流电流:把万用表两表棒插好,红表棒接“+”,黑表棒接“-”,把档位开关旋钮打到直流电流档,并选择合适的量程。
当被测电流数值范围不确定时,应先选用较高的量程。
把被测电路断开,将万用表两表棒串接到被测电路上,注意直流电流从红表棒流入,黑表棒流出,不能接反。
根据测出电流值,再逐步选用低量程,保证读数的精度。
万用表的使用方法图解

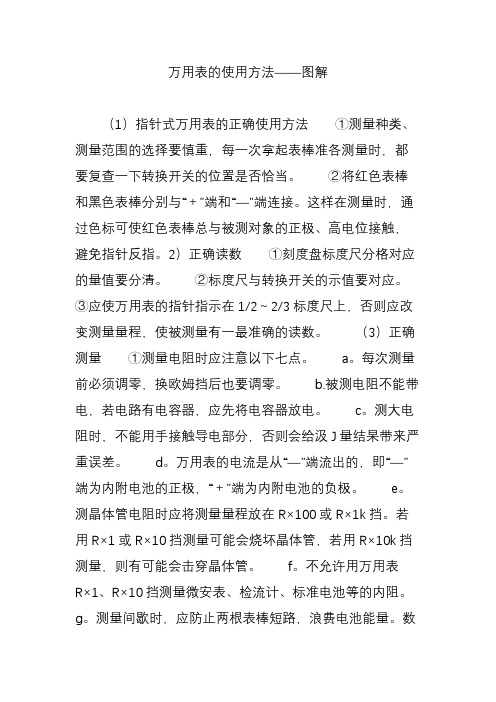

![万用表的使用方法图解](https://img.taocdn.com/s3/m/0dd0aed808a1284ac8504323.png)
万用表的使用方法——图解(1)指针式万用表的正确使用方法①测量种类、测量范围的选择要慎重,每一次拿起表棒准各测量时,都要复查一下转换开关的位置是否恰当。
②将红色表棒和黑色表棒分别与“+”端和“—”端连接。
这样在测量时,通过色标可使红色表棒总与被测对象的正极、高电位接触,避免指针反指。
2)正确读数①刻度盘标度尺分格对应的量值要分清。
②标度尺与转换开关的示值要对应。
③应使万用表的指针指示在1/2~2/3标度尺上,否则应改变测量量程,使被测量有一最准确的读数。
(3)正确测量①测量电阻时应注意以下七点。
a。
每次测量前必须调零,换欧姆挡后也要调零。
b.被测电阻不能带电,若电路有电容器,应先将电容器放电。
c。
测大电阻时,不能用手接触导电部分,否则会给汲J量结杲带来严重误差。
d。
万用表的电流是从“—”端流出的,即“—”端为内附电池的正极,“+”端为内附电池的负极。
e。
测晶体管电阻时应将测量量程放在R×100或R×1k挡。
若用R×1或R×10挡测量可能会烧坏晶体管,若用R×10k挡测量,则有可能会击穿晶体管。
f。
不允许用万用表R×1、R×10挡测量微安表、检流计、标准电池等的内阻。
g。
测量间歇时,应防止两根表棒短路,浪费电池能量。
数字式万用表的正确使用方法最主流的常用万用表是都是数字万用表,指针万用表很少用。
数字式万用表的使用方法详细使用如下。
数字万用表:一种多用途电子测量仪器,一般包含安培计、电压表、欧姆计等功能,有时也称为万用计、多用计、多用电表,或三用电表。
我们用数字万用表测量时需要明白其测量的原理,方法,从而理解性的记忆。
本文介绍了万用表用的最多的几种测量包括:电阻的测量;直流、交流电压的测量;直流、交流电流的测量;二极管的测量;三极管的测量。
2 元件测量2.1 电阻的测量(1)测量步骤首先红表笔插入VΩ孔黑表笔插入COM孔量程旋钮打到“Ω”量程档适当位置? 分别用红黑表笔接到电阻两端金属部分? 读出显示屏上显示的数据(2)注意量程的选择和转换。
汽车万用表详细使用方法教程 ,修车的一定有会用!
![汽车万用表详细使用方法教程 ,修车的一定有会用!](https://img.taocdn.com/s3/m/b39f80f9185f312b3169a45177232f60ddcce7e2.png)
汽车万用表详细使用方法教程,修车的一定有会用!数字万用表介绍数字式测量仪表已成为主流,因为数字式仪表灵敏度高,准确度高,显示清晰,过载能力强,便于携带,使用更简单。
图1下面以该型数字万用表为例,简单介绍其使用方法和注意事项。
数字万用表外观数字万用表使用图解测量电压1、将黑表笔插入com端口,红表笔插入V端口。
2、功能旋转开关打至V~(交流),V-(直流),并选择合适的量程。
3、红表笔探针接触被测电路正端,黑表笔探针接地或接负端,即与被测线路并联。
4、读出LCD显示屏数字。
测量电阻1、关掉电路电源。
2、选择电阻档()。
3、将黑色测试探头插入 COM 输入插口。
红色测试探头插入输入插口。
4、将探头前端跨接在器件两端,或你想测电阻的那部分电路两端。
5、查看读数,确认测量单位-欧姆(),千欧(k)或兆欧(M)。
二极管蜂鸣档的作用①二极管好坏的判断:转盘打在( )档,红表笔插在右一孔内,黑表笔插在右二孔内,两支表笔的前端分别接二极管的两极,如下图所示,然后颠倒表笔再测一次。
测量结果如下:如果两次测量的结果是:一次显示"1'字样,另一次显示零点几的数字。
那么此二极管就是一个正常的二极管,假如两次显示都相同的话,那么此二极管已经损坏,LCD上显示的一个数字即是二极管的正向压降:硅材料为0.6V左右;锗材料为0.2V左右,根据二极管的特性,可以判断此时红表笔接的是二极管的正极,而黑表笔接的是二极管的负极。
二极管最重要的一个特性是: 单向导通性② 短路检查(判断线路通断):将转盘打在短路()档,表笔位置同上。
用两表笔的另一端分别接被测两点,若此两点确实短路,则万用表中的蜂鸣器发出声响。
测量电流1、断开电路;2、黑表笔插入com端口,红表笔插入mA或者20A端口;3、功能旋转开关打至A~(交流),A-(直流),并选择合适的量程;4、断开被测线路,将数字万用表串联入被测线路中,被测线路中电流从一端流入红表笔,经万用表黑表笔流出,再流入被测线路中;5、接通电路;6、读出LCD显示屏数字。
数字万用表的使用图解
![数字万用表的使用图解](https://img.taocdn.com/s3/m/d07f1066aaea998fcc220ee2.png)
保险是好的检测情况
10A保险损 坏情况
440mA保险 损坏情况
3 将表笔探针稳定的放至需要测量的电源两端即可 测量电压,测量直流电压时,可以根据显示屏左 端有无“—”来确定正极和负极,有是负极,没 有是正极。
• 2、测量电阻
1 红表笔插V/Ω孔,黑表笔插COM孔; 2 旋转转换开关至电阻档位;
3 将表笔探针稳定的放至需要测量的电阻两端即可 测量电阻(为保证测量结果准确,测量时最好将 电阻放至桌面,身体部位不要触及探针和电阻);
• 2.万用表不用时,建议将黑表笔插回COM,红表笔插回 V/Ω孔,特别是测完电流后,此习惯尤为重要;
• 3.在使用万用表测量前,先看下表笔绝缘有没破损,检查 测量档位是否正确;
• 4.尽量将要测量的元器件固定在一个位置上,不要一只手 拿着,另一只手进行测量,还有不能用手去接触表笔或被 测元器件的金属部分 ,这样做一方面保证测量的准确, 另一方面保证人身安全;
普通二极管:没有白线的一端是正极;发光二极管: 针脚长的一端为正极或者二极管体内金属小的一端 为正极
• 4、测量三极管 原理同二极管测量,参照二极管测量即可,主要是 要找准基极b
不管是NPN,还是PNP 结构,基极(B)对集电极(C)和 发 射极(E)的电阻一般是430Ω-680Ω(NPN指正向阻值, PNP反向阻值)(根据型号、放大倍数的差异,这个 值有所不同)
数字万用表的使用图解 (以FLUKE 15B为例)
主保护班:陆继贤 2020.03.14
目录
• 一、万用表概述 • 二、万用表基本功能 • 三、万用表使用习惯和技巧
一、万用表概述
图解使用数字万用表测量三极管
![图解使用数字万用表测量三极管](https://img.taocdn.com/s3/m/02216419804d2b160b4ec055.png)
图解使用数字万用表测量三极管
万用表打到二极管档(蜂鸣档)对三极管测量时……首先我们要确定哪只脚是b极。
于是用红表笔接触其中任意一只脚不动。
用黑表笔去接触另外两只脚。
如果能够测得两组相近且小于1的数字。
说明此时红笔接触的就是b极。
如果测得两组数字不相近……那说明此时红笔接触的不是b极……应把红笔换一只脚……黑笔去测另外两只脚……直到找到b极为止……假设我们知道哪只脚是b极……怎样去判断另外两只脚c极和e极呐!如下图:
寻修网提示:图中红笔为b极。
黑笔在另外两脚分别没得两组相近的数据……其中有一组数据会稍微大一点……此脚即为e极。
小的那脚则为c极……。
并且我们知道此管为NPN 型三极管。
因为红笔在b 极!
而对于PNP型三极管的测量方法也一样……只不过是黑表笔在b极……红笔接触另外两脚能测得两组相近的数据。
,如下图:。
万用表的使用-图文
![万用表的使用-图文](https://img.taocdn.com/s3/m/458e946babea998fcc22bcd126fff705cc175cca.png)
3.测电阻 1)功能开关拨至欧姆档
时,万用表就是一个 多量程欧姆计。
2)当Rx=0时,设R中=Rg+R
,
3)欧姆计非均匀刻度。
4)Rx=R中时,指针偏转为满 度的一半干电池E变化,所以要“欧
姆调零”,以保证刻度正确。
2)伏特计内阻:RV=
每伏欧姆数×量程 。
3)伏特计有内阻, 测电压时产生分流 ,产生接入误差, 要修正。
4)要减少接入误差 ,的伏特计内阻必 须足够大。
2.测直流电流
1)功能开关拨至电 流mA档时,万用表 就是一个多量程安 培计。
2)安培计内阻:通 常不在电表面板标 出,查手册。
3)安培计有内阻, 测电流时产生分压 ,产生接入误差。
万用表的使用_图文.ppt
万用表的作用
• 万用表又称多用表,多功能、多量程。 • 测直流电压、电流;交流电压;电阻等 • 有些万用表还测交流电流、电容量和电
感量、晶体管共射放大倍数hFE等电参数
。 • 数字式万用表。 • 微处理器万用表。
二、工作原理
1.测直流电压
1)多量程直流伏特 计;各量程分别是 1 V、5 V等。
• 方法:
• 每次测电阻前和改变测量档后都必须调节欧 姆零点。
5)电阻读数=指示值×倍率。例如,选择R×1K 档,读数为1.25,则阻值为1.25 ×1KΩ。
1.1.3 万用表的使用方法_图解电子技术速学速用_[共9页]
![1.1.3 万用表的使用方法_图解电子技术速学速用_[共9页]](https://img.taocdn.com/s3/m/c1100cc05f0e7cd1842536dd.png)
怎样使用万用表 13
第 1 章
图1-21
1.1.3 万用表的使用方法
1.基本使用方法
由于电阻挡必须使用直流电源,因此,使用前应给万用表装上电池。
一般万用表的电池盒设计在表背面,图1-22所示为MF47型万用表背面的电池盒。
打开电池盒盖后,可见两个电池仓,如图1-23所示。
左边是低压电池仓,装入一枚1.5V 的2号电池。
右边是高压电池仓,装入一枚15V 的层叠电池。
接下来将表笔(测试棒)插入万
图1-22 图1-23
电子电工经典畅销图书专辑
图解电子技术速学速用
14 用表插孔中。
一般习惯上将红表笔插入“+”表笔插孔,黑表笔插入“−”表笔插孔。
万用表在使用前,还应检查表针是否指在机械零位上,即表针在静止时,是否准确指在刻度线最左边的“0”位上。
如不在,应用小螺丝刀缓慢旋转表头下边的机械调零器,调节表针的静止位置使其准确指“0”。
使用万用表进行测量时,首先应根据测量对象选择相应的挡位,然后根据测量对象的估计大小选择合适的量程。
如果无法估计测量对象的大小,则应先选择该挡位的最大量程,然后逐步减小,直至能够准确读数。
例如测量220V 市电,可选择“交流电压250V ”挡,如图1-24所示。
图1-24
测量时应注意,尽量使表针指示
在刻度线的中间或中间偏右位置,如
图1-25所示。
因为万用表表针偏转角度
较大时测量精度较高,特别是电阻、电
容、电感、电平等非线性刻度线,中间
或中间偏右位置较准确。
读数时,眼睛
应垂直于表面观察表针。
如果视线不垂
图1-25。
《万用表使用》PPT课件
![《万用表使用》PPT课件](https://img.taocdn.com/s3/m/8b552d497fd5360cbb1adb28.png)
M830B型数字万用表的主要性能指标
测量功能 直流电压 直流电流 交流电压 直流电阻 二极管 三极管hFE 量程范围 0~±0.2V~±2V 0~±20V~±200V~±1 000V 0~±200A~±2mA~ ±20mA 0~±200mA~±10A 0~±200V~±750V 0~200 0~2k 0~20k 0~200k 0~2M 0~2.8V 0~1000 压降或内阻 ≥1M ≤0.2V ≥450k ≤2.8V ≤0.3V ≤2.8V IB=10A 误差极限 ±(0.5%+2) ±(0.8%+3) ±(1.0%+3) ±(2.0%+5) ±(1.5%+5) ±(1.0%+2)
电阻测量
使用时,将量程转换开关置于“OHM”挡的五 个相应量程上,勿需调零,将红表笔插入测量插孔 “V”,黑表笔插入测量插孔“COM”中,将两表 笔跨接在被测电阻两端,即可在显示屏上得到被测 电阻的数值。当使用200量程进行测量时,两表笔 短路时读数为1.0,这是正常的,此读数是一个固定 的偏移值,如被测电阻为100时读数为101,正确 的阻值是显示读数减去1.0。
(3)转换开关 其作用是用来选择各种不同的测量线路,以满足不同种类和不 同量程的测量要求。转换开关一般有两个,分别标有不同的档 位和量程。 2.符号含义 (1)∽ 表示交直流 (2) V-2.5KV 4000Ω/V 表示对于交流电压及2.5KV 的直流电压挡,其灵敏度为4000Ω/V (3)A-V-Ω 表示可测量电流、电压及电阻 (4)45-65-1000Hz 表示使用频率范围为1000 Hz以下, 标准工频范围为45-65Hz (5)2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V
1.万用表的结构(500型) 万用表由表头、测量电路及转换开关等三个 主要部分组成。 (1)表头:它是一只高灵敏度的磁电式直 流电流表,万用表的主要性能指标基本上取 决于表头的性能。 (2)测量线路 测量线路是用来把各种被测量转换到适合表 头测量的微小直流电流的电路,它由电阻、 半导体元件及电池组成
万用表使用方法及应用技巧PPT课件
![万用表使用方法及应用技巧PPT课件](https://img.taocdn.com/s3/m/6b4d822caef8941ea66e0525.png)
4.5.5 读取显示屏上的正向偏压。
4.5.6 如果表笔极性与二极管极性相反,显示读数为0L。这可以用来区分二极管的正极和负极
二极管测 试档位及 表笔接法, 显示屏有“” 和“V”标记
为避免损坏万用表,在测量电容前,请断开电路电源并将所有高压电容器 放电。 4.6.1 将旋转开关转至 4.6.2 将红色表笔连接至 端子,黑表笔连接至COM端子。 4.6.3 将按针接触电容器引脚。 4.6.4 读数稳定后(最多15秒钟),读取显示屏所显示的电容值 。
档位旋 转至 “0FF”处
① HOLD:保持当前读数.按下此键后,万用表保持最后一次测量数据。再按下此键则取消。 ② RANGE:手动量程及自动量程切换。万用表默认自动量程,当万用表处于自动量程时,Auto Range 显示。按下此键,可 切换为手动量程,手动量程时,按下此键增加量程,当达到最高量程时,万用表会回到最低量程。按下并保持RANGE两秒 ,退出手动量程模式。 ③ 黄色按键:选择电阻模式,按下黄色按钮两次,可以激活通断性蜂鸣器。如果电阻低于50欧,蜂鸣器将持续响起,表明 出现短路。如果万用表读数为0L,则电路断路。 ④ 插孔A:用于交流电和直流电电流测量(最高可测量10A)的输入端子。 ⑤ 插孔mA µA:用于交流电和直流电的微安以及毫安测量(最高可测量400mA)的输入端子。 ⑥ 插孔COM:用于所有测量的公共(返回)接线端,即接黑色表笔。 ⑦ 插孔VΩ:用于电压、电阻、通断性、二极管、电容测量的输入端子。 ⑧ 红黑表笔:用于测试使用,测试时红表笔接“+”极,黑表笔接“-”极。
400mV直 流档位及 表笔接法
4.2.1 调节旋钮至
或
或
① A交流或直流电流0A~10A;② mA交流或直流电流0mA~400mA; ③ µA交流或 直流电流0µA~4000µA 。
万用表的使用图解
![万用表的使用图解](https://img.taocdn.com/s3/m/98e95837aaea998fcc220e4f.png)
使用方法(1)校表。
测量前应将摇表进行一次开路和短路试验,检查摇表是否良好。
将两连接线开路,摇动手柄,指针应指在“∞”处,再把两连接线短接一下,指针应指在“0”处,符合上述条件者即良好,否则不能使用。
(2)被测设备与线路断开,对于大电容设备还要进行放电。
(3)选用电压等级符合的摇表。
(4)测量绝缘电阻时,一般只用“L”和“E”端,但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时,就要使用“G”端,并将“G”端接屏蔽层或外壳。
线路接好后,可按顺时针方向转动摇把,摇动的速度应由慢而快,当转速达到每分钟120转左右时(ZC-25型),保持匀速转动,1分钟后读数,并且要边摇边读数,不能停下来读数。
(5)拆线放电。
读数完毕,一边慢摇,一边拆线,然后将被测设备放电。
放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可(不是摇表放电)。
注意事项(1)禁止在雷电时或高压设备附近测绝缘电阻,只能在设备不带电,也没有感应电的情况下测量。
(2)摇测过程中,被测设备上不能有人工作。
(3)摇表线不能绞在一起,要分开。
(4)摇表未停止转动之前或被测设备未放电之前,严禁用手触及。
拆线时,也不要触及引线的金属部分。
(5)测量结束时,对于大电容设备要放电。
(6)要定期校验其准确度。
万用表的使用图解万用表的使用的注意事项(1)在使用万用表之前,应先进行“机械调零”,即在没有被测电量时,使万用表指针指在零电压或零电流的位置上。
(2)在使用万用表过程中,不能用手去接触表笔的金属部分,这样一方面可以保证测量的准确,另一方面也可以保证人身安全。
(3)在测量某一电量时,不能在测量的同时换档,尤其是在测量高电压或大电流时,更应注意。
否则,会使万用表毁坏。
如需换挡,应先断开表笔,换挡后再去测量。
(4)万用表在使用时,必须水平放置,以免造成误差。
同时,还要注意到避免外界磁场对万用表的影响。
(5)万用表使用完毕,应将转换开关置于交流电压的最大挡。
