PPP协议详细分析

PPP数据帧的格式

PPP协议也许大家都听说过，可以说现在家里的ADSL都是通过PPP协议进行链

路的搭建，今天就说说PPP到底是个啥东东。

想要了解PPP，个人认为有3个关键的知识点。

1、PPP数据帧的格式；

2、PPP的几种报文；

3、PPP的状态转移

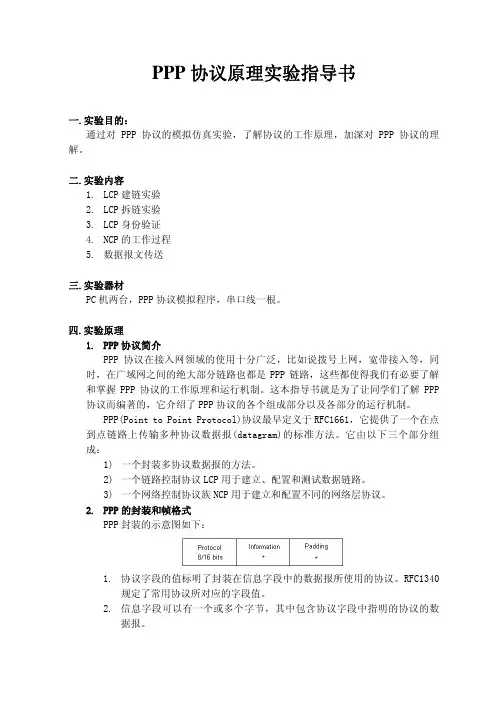

首先说说的PPP数据帧的格式，因为PPP是链路层协议，所以我们将它的数

容易区分出每个PPP帧）

紧接在起始标志字节后的一个字节是地址域，该字节为0xFF。我们熟知网络是分层的，且对等层之间进行相互通信，而下层为上层提供服务。当对等层进行通信时首先需获知对方的地址，而对不同的网络，在数据链路层则表现为需要知道对方的MAC地址、X.121地址、ATM地址等；在网络层则表现为需要知道对方的IP地址、IPX地址等；而在传输层则需要知道对方的协议端口号。例如如果

两个以太网上的主机希望能够通信的话，首先发送端需获知对端的MAC地址。但由于PPP协议是被运用在点对点的链路上的特殊性，它不像广播或多点访问的网络一样，因为点对点的链路就可以唯一标示对方，因此使用PPP协议互连的通信设备的两端无须知道对方的数据链路层地址，所以该字节已无任何意义，按照协议的规定将该字节填充为全1的广播地址。同地址域一样，PPP数据帧的控制域也没有实际意义，按照协议的规定通信双方将该字节的内容填充为0x03。（既

然无意义，就可以随便赋值了吧，呵呵，只要大家都遵守一个标准就行）

就PPP协议本身而言，我们最关心的内容应该是它的协议域和信息域。协议域可用来区分PPP数据帧中信息域所承载的数据报文的内容。协议域的内容必须依据ISO 3309的地址扩展机制所给出的规定。该机制规定协议域所填充的内容必须为奇数，也即是要求低字节的最低位为“1”，高字节的最低位为“0”。如果当发送端发送的PPP数据帧的协议域字段不符合上述规定，则接收端会认为此数据帧是不可识别的，那么接收端会向发送端发送一个Protocol-Reject报文，在该报文尾部将完整地填充被拒绝的报文。

信息域缺省时最大长度不能超过1500字节，其中包括填充域的内容，1500字节大小等于PPP协议中配置参数选项MRU（Maximum Receive Unit）的缺省值，在实际应用当中可根据实际需要进行信息域最大封装长度选项的协商。信息域如果不足1500字节时可被填充，但不是必须的，如果填充则需通信双方的两端能辨认出有用与无用的信息方可正常通信。

协议域和信息域是需要合在一起看的，目前主要用到的协议类型有LCP、NCP 和普通的IP协议，而他们相对应的协议域字段则为0×C021、0×8021和0×0021，可以看到应证了这句话：也即是要求低字节的最低位为“1”，高字节的最低位为“0”。而后面的信息根据不同协议包含了不同的报文内容。

其实这3PPP

状态转移中介绍到，我们可以很容易根据PPP帧的协议域就判断目前处于PPP 的哪个阶段。遇到PPP问题，我们通常通过抓包，然后判断PPP哪个阶段有问题，再进行分析和问题定位。注意一点的就是，NCP不是一种协议，它的全称是网络控制协议，也就是说最后双方都遵循的数据传输协议，可以是IPCP，也可以是IPXCP。

CRC校验域主要是对PPP数据帧传输的正确性进行检测的，当然在数据帧中引入了一些传输的保证机制是好的，但可以反过来说，同样我们会引入更多的开销，这样可能会增加应用层交互的延迟。

最后给大家一个通过Ethereal抓下来的PPP帧，对应上面的说明，看看大家是否可以看懂：

7E FF03C021 01 01 00 17 02 06 00 0A 00 00 05 06 00 0B 42 CB 07 02 08 02 0D 03 067E

1.1 PPP概述

点到点协议（Point to Point Protocol，PPP）是IETF（Internet Engineering Task Force，因特网工程任务组）推出的点到点类型线路的数据链路层协议。它解决了SLIP中的问题，并成为正式的因特网标准。

PPP协议在RFC 1661、RFC 1662和RFC 1663中进行了描述。

PPP支持在各种物理类型的点到点串行线路上传输上层协议报文。PPP有很多丰富的可选特性，如支持多协议、提供可选的身份认证服务、可以以各种方式压缩数据、支持动态地址协商、支持多链路捆绑等等。这些丰富的选项增强了PPP的功能。同时，不论是异步拨号线路还是路由器之间的同步链路均可使用。因此，应用十分广泛。

1 PPP的层次结构

PPP支持各种类型的硬件，包括EIA/TIA 232、EIA/TIA 449、EIA/TIA 530、V.35、V.21等。只要是点到点类型的线路都可以运行PPP。在数据链路层，PPP 通过LCP协议进行链路管理，相当于以太网数据链路层的MAC子层。而在网络层，由NCP为不同的协议提供服务。这里的NCP相当于以太网数据链路层的LLC子层。如图1所示。

图1 PPP的层次结构

2 PPP的功能

PPP主要完成了以下功能：

链路控制

PPP为用户发起呼叫以建立链路；在建立链路时协商参数选择；通信过程中随时测试线路，当线路空闲时释放链路等。PPP中完成上述工作的组件是链路控制协议LCP（Link Control Protocol，LCP）。

网络控制

当LCP将链路建立好了以后，PPP要开始根据不同用户的需要，配置上层协议所需的环境。PPP使用网络控制协议NCP（Network Control Protocol，NCP）来为上层提供服务接口。针对上层不同的协议类型，会使用不同的NCP组件。如对于IP提供IPCP接口，对于IPX提供IPXCP接口，对于APPLETALK提供ATCP 接口等。

1.2 PPP过程

从开始发起呼叫到最终通信完成后释放链路，PPP的工作经历了一系列的过程。下面，是这一过程的描述。

当一个PC终端拨号用户发起一次拨号后，此PC终端首先通过调制解调器呼叫远程访问服务器，如提供拨号服务的路由器。

当路由器上的远程访问模块应答了这个呼叫后，就建立起一个初始的物理连接。

接下来，PC终端和远程访问服务器之间开始传送一系列经过PPP封装的LCP 分组，用于协商选择将要采用的PPP参数。

如果上一步中有一方要求认证，接下来就开始认证过程。如果认证失败，如错误的用户名、密码，则链路被终止，双方负责通信的设备或模块（如用户端的调制解调器或服务器端的远程访问模块）关闭物理链路回到空闲状态。如果认证成功则进行下一步。

在这步骤中，通信双方开始交换一系列的NCP分组来配置网络层。对于上层使用的是IP协议的情形来说，此过程是由IPCP完成的。

当NCP配置完成后，双方的逻辑通信链路就建立好了，双方可以开始在此链路上交换上层数据。
