铝方通吊顶技术交底记录

技术交底记录(铝格栅吊顶)

3、允许偏差范围：表面平整度≤2mm，接缝平直≤1.5mm，顶棚四周水平≤5mm。
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交接受交底人，一份存档。
2、金属格棚的组装在地面预拼装成片，用弹簧片卡在主龙骨相连接，逐片安装，大面调平，吊顶起拱高度为房间跨度1/200~1/300为宜。
3、当喷淋下喷头或灯具与格栅条位置发生冲突重合时，须采取截切4倍小方格面积，与方格下沿边齐上移3mm的位置，补装12mm玻镁板，外刷与金属格栅同色的饰面漆，安装下喷头或灯具。
4、当机电设备位置需安装检修口时，按设计预留位置及尺寸，整体切割金属格棚架，内、外周边加装同颜色L型边角收边收口，上部加横条卡位安装。
质量标准:
1、格棚表面无翘曲、折裂、变形等缺陷，安装整齐划一，颜色一致，边骨安装顺直，拼Байду номын сангаас紧密。
2、灯具、烟感、下喷头安装位置准确，表面收口细致；检修口开启自如，收边大小一致，高度与整体吊顶相吻合。
技术交底记录
工程名称
施工单位
分部工程
天花工程
施工图版本
分项工艺名称
铝格栅吊顶
交底日期
交底内容：
施工流程：放线定位→下喷管安装→吊杆、边龙骨制安→金属格栅组装→格栅吊装→整体调平→灯具、喷淋、烟感、检修口等基层制安→格棚表面调平、校准
铝板施工示意图
面板安装示意图
重点说明：
1、金属格棚吊顶安装前，须在喷淋下喷口位置通线定出精准位置，在各类机电设备安装完成后，方可进入吊顶安装工序。

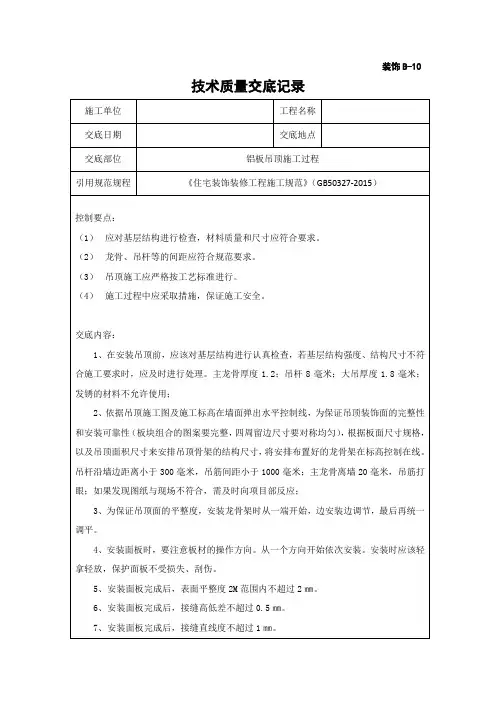

016 技术交底记录 - 铝板吊顶安装

交底内容：
1、在安装吊顶前，应该对基层结构进行认真检查，若基层结构强度、结构尺寸不符合施工要求时，应及时进行处理。主龙骨厚度1.2；吊杆8毫米；大吊Hale Waihona Puke 度1.8毫米；发锈的材料不允许使用；
2、依据吊顶施工图及施工标高在墙面弹出水平控制线，为保证吊顶装饰面的完整性和安装可靠性（板块组合的图案要完整，四周留边尺寸要对称均匀），根据板面尺寸规格，以及吊顶面积尺寸来安排吊顶骨架的结构尺寸，将安排布置好的龙骨架在标高控制在线。吊杆沿墙边距离小于300毫米，吊筋间距小于1000毫米；主龙骨离墙20毫米，吊筋打眼；如果发现图纸与现场不符合，需及时向项目部反应；
装饰B-10
技术质量交底记录
施工单位
工程名称
交底日期
交底地点
交底部位
铝板吊顶施工过程
引用规范规程
《住宅装饰装修工程施工规范》（GB50327-2015）
控制要点：
（1）应对基层结构进行检查，材料质量和尺寸应符合要求。
（2）龙骨、吊杆等的间距应符合规范要求。
（3）吊顶施工应严格按工艺标准进行。
（4）施工过程中应采取措施，保证施工安全。
8、现场不允许吸烟；人字梯符合要求；
接受交底人签名：
交底记录共条；计页（交底内容见附页）
交底人（签名）
年月日
3、为保证吊顶面的平整度，安装龙骨架时从一端开始，边安装边调节，最后再统一调平。
4、安装面板时，要注意板材的操作方向。从一个方向开始依次安装。安装时应该轻拿轻放，保护面板不受损失、刮伤。
5、安装面板完成后，表面平整度2M范围内不超过2㎜。
6、安装面板完成后，接缝高低差不超过0.5㎜。
7、安装面板完成后，接缝直线度不超过1㎜。

铝方通吊顶交底

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

编号表C2-1工程名称慈寿寺站交底日期2012-2-25施工单位项目经理部分项工程名称交底提要铝方通吊顶施工技术交底交底内容：4) 吊杆固定按照标高要求制作吊杆，并根据吊点位置安装固定吊杆，Φ10金属吊杆用膨胀螺栓与结构顶板连接，双向吊杆中距1200mm。

5) 安装主、次龙骨吊杆安装完后安装主龙骨，10号线部分主龙骨南北布置，6号线部分主龙骨东西布置，以便于调节起拱，然后安装次龙骨，主龙骨间距1200mm，次龙骨间距1200mm，与主龙骨十字交叉，紧贴主龙骨，并与其扣牢。

安装主龙骨，同时应起拱，主龙骨跨度为9000mm，起拱高度为30mm。

主龙骨的接长应采取对接，相邻两龙骨的端部通过对接片固定对接，主龙骨挂好后应基本调平。

3、图示1) 方通天花与风口节点图审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

编号表C2-1工程名称慈寿寺站交底日期2012-2-25分项工程名称施工单位项目经理部交底提要铝方通吊顶施工技术交底交底内容：2)方通天花与灯具节点图3)方通天花与烟感探测器节点图审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

编号表C2-1工程名称慈寿寺站交底日期2012-2-25施工单位项目经理部分项工程名称交底提要铝方通吊顶施工技术交底交底内容：4) 方通天花与搪瓷钢板干墙面接口点图5)方通天花与广播喇叭节点图审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

编号表C2-1工程名称慈寿寺站交底日期2012-2-25施工单位项目经理部分项工程名称交底提要铝方通吊顶施工技术交底交底内容：6) 方通天花与搪瓷干挂瓷砖墙面接口图7）方通天花与广播喇叭节点图审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

铝方通吊顶施工技术交底。

工程名称自治区残联残疾人培训中心装修改造工程交底日期年月日施工单位新疆天谊装修工程有限公司分项工程名称铝方通吊顶工程交底内容：一、材料准备轻钢龙骨、配件、吊杆、膨胀螺栓、铝方通（30*100）等，进场检验合格且应有出厂合格证及材料质量证明。

二、机具准备型材切割机、电动曲线锯、手电钻、电锤、自攻螺栓钻、手提电动砂纸机等。

三、作业条件吊顶的范围内，机电安装均已施工完毕，各种管线均已试压合格，且已经过隐蔽验收。

1、已确定灯位、通风口及各种照明孔口的位置。

2、顶棚罩面板安装前，应作完墙、地面的湿作业工程项目。

3、搭好顶棚施工操作平台架子。

4、龙骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱、灯具、烟感探测器、导向标识、风口等处进行构造处理，检查符合设计要求后再大面积施工。

四、施工工艺1、工艺流程弹标高控制线→弹吊杆点线→吊杆龙骨选材制作→吊杆固定→主、次龙骨安装→铝方通单元板块→细部、接口处理→分项验收2、施工要点1) 弹标高控制线根据图纸及现场实际情况确定标高，并在四周墙柱面弹出标高控制线，经测量人员复核无误。

2) 弹吊杆点线根据吊顶排版图确定吊杆中心点位置，用墨线弹出，龙骨间距控制在900mm至1200mm以内，边距300mm以内，吊点弹线完毕后应及时检查。

不得遗漏检修口、通道口等处的附加吊杆位置线。

3) 吊杆龙骨吊杆与龙骨进场后，将材料报验资料上报监理单位，通过进场验收后，方可使用。

龙骨搬运时造成翘曲、变形者，应予修理。

4) 吊杆固定按照标高要求制作吊杆，并根据吊点位置安装固定吊杆，Φ8金属吊杆用膨胀螺栓与结构顶板连接，双向吊杆中距900mm至1200mm。

5) 安装主、次龙骨吊杆安装完后安装主龙骨，以便于调节起拱，然后安装次龙骨，主龙骨间距900mm至1200mm ，次龙骨间距900mm至1200mm mm，与主龙骨十字交叉，紧贴主龙骨，并与其扣牢。

安装主龙骨，同时应起拱，起拱高度为30mm。

技术交底(铝合金方板吊顶)

一、施工范围铝方板吊顶施工。

二、施工准备1、主要机具电锯、无齿锯、手电钻、冲击电锤、电动螺丝刀、射钉枪、拉铆枪、手锯、手刨子、钳子、扳子、水准仪、靠尺、钢卷尺等。

2、作业条件2.1吊顶工程在施工前应熟悉施工图纸及设计说明。

2.2施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验。

2.3对吊顶内的管道、设备的安装及水管试压进行验收，安装面板前应完成吊顶内管道和设备的调试及验收。

2.4吊顶工程在施工中应做好各项施工记录，收集好各种有关文件。

2.5进场验收记录和复验报告、技术交底记录，材料的产品合格证书、性能检测报告。

2.6大面积施工前应事先做好样板间，经有关质量部门检查鉴定合格后，方可组织班组进行大面积施工。

2.7施工人员进场进行集体培训，提高管理、操作人员安全质量意识。

在施工过程中及时检查施工状况及质量情况，加强过程控制，防止返工。

2、施工要点 2.1弹线用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间也应适当抄几个点），弹出水准线（水准线距地面一般为500伽），从水准线量至吊顶设计高度加上铝板的厚度，用粉线沿墙（柱）弹出水准线，即为吊顶次龙骨的下皮线。

同时，按吊顶平技术交底内三、施工工艺1、工艺流程顶棚标高弹水平线 T 划龙骨分档线 T 安装水电管线T 安装大龙骨T 安装次龙骨T 隐蔽验收T安装罩面板)、吊顶内填充吸声材料的品种和铺设厚度应符合设计要求，并应有防散落措施。

(5)、明龙骨吊顶工程安装的允许偏差和检验方法应符合下表的规定。

明龙骨吊顶工程安装的允许偏差。

吊顶技术安全交底记录模板

一、交底时间：二、交底地点：三、交底内容：1. 作业人员安全培训与考核：- 所有参与吊顶作业的人员在入场前必须接受安全教育培训，并参加考核，合格后方可上岗作业。

- 培训内容应包括吊顶作业的安全知识、操作规程、应急预案等。

2. 个人防护装备：- 作业人员进入施工现场必须佩戴合格的安全帽，并系好下颌带，确保带口锁紧。

- 禁止赤背、穿拖鞋、高跟鞋等不符合安全要求的着装。

- 高处作业时必须佩戴合格的安全带，并确保系挂牢固，高挂低用。

- 作业人员应穿着防滑鞋，手持工具应放在工具袋内，避免高空坠落或工具伤人。

3. 施工现场安全管理：- 严禁酒后作业、吸烟，禁止在施工现场追逐打闹，确保施工环境安全有序。

- 严禁酒后作业，确保人员精神状态良好。

4. 电气安全：- 施工中使用的电动工具及电气设备应符合国家现行标准《施工现场临时用电安全技术规范》JGJ46--2005的规定。

- 电动工具及电气设备的安装必须由专业电工完成，并定期检查维护。

5. 脚手架安全：- 脚手架搭设应符合现行地方标准，脚手架上置物重量不得超过规定荷载。

- 脚手板应固定，探头板长度不得大于15CM，确保脚手架稳定可靠。

- 脚手架临边处应设两道防护栏杆和一道挡脚板，防止人员坠落。

6. 吊顶施工安全：- 吊顶的主、副龙骨与结构面要连接牢固，防止吊顶脱落伤人。

- 高大工业厂房的吊顶，搭设满堂红脚手架要有马道，以供作业人员上下行走及材料的运输。

- 吊顶下方不得有其他人员来回行走，以防掉物伤人。

7. 材料与工具管理：- 施工中使用的各种工具（高梯、条凳等）、机具应符合相关规定要求，利于操作，确保安全。

- 高处作业时，上面的材料码放必须平稳可靠，工具不得乱放，应放入工具袋内。

8. 明火作业安全：- 使用电、气焊等明火作业，应清除周围及焊渣溅落区的可燃物，并设专人监护。

9. 玻璃处理与搬运：- 裁割玻璃应在房间内进行，边角余料要集中堆放，并及时处理。

- 人工搬运玻璃时应戴手套或垫上布、纸，散装玻璃运输必须采用专门夹具（架）。

铝方板吊顶技术交底

金属吊顶工程本章适用于工业与民用建筑中轻钢骨架下安装金属罩面板的顶棚安装工程，本工程采用铝方板集成吊顶（同样板间）。

一、施工准备（一）作业条件1、安装完顶棚内的各种管线及设备,确定好灯位、通风口及各种照明孔口的位置。

2、顶棚罩面板安装前,应作完墙、地湿作业工程项目。

3、搭好顶棚施工操作平台架子。

（二）材质准备铝合金方板板材、龙骨、吊杆等。

（三）施工机具冲击钻、无齿锯、钢锯、射钉枪、螺丝刀、吊线锤、角尺、锤子、水平尺、白线、墨斗等。

二、工艺流程基层弹线→安装吊杆→安装主龙骨→安装边龙骨→安装次龙骨→安装铝合金方板→饰面清理→分项、检验批验收三、施工工艺1、弹线:根据楼层标高水平线,按照设计标高,沿墙四周弹顶棚标高水平线,并找出房间中心点,并沿顶棚的标高水平线,以房间中心点为中心在墙上画好龙骨分档位置线。

2、安装主龙骨吊杆:在弹好顶棚标高水平线及龙骨位置线后,确定吊杆下端头的标高,安装预先加工好的吊杆,吊杆安装用φ8膨胀螺栓固定在顶棚上。

吊杆选用φ8圆钢,吊筋间距控制在1000mm范围内。

3、安装主龙骨:主龙骨一般选用C38轻钢龙骨,间距控制在1000mm范围内。

安装时采用与主龙骨配套的吊件与吊杆连接。

4、安装边龙骨:按天花净高要求在墙四周用水泥钉固定25×25mm烤漆龙骨,水泥钉间距不大于300mm，厨房吊顶高度为2.65米，卫生间吊顶高度为2.45米。

5、安装次龙骨:根据铝扣板的规格尺寸(300mmX300mm),安装与板配套的次龙骨,次龙骨通过吊挂件吊挂在主龙骨上。

当次龙骨长度需多根延续接长时,用次龙骨连接件,在吊挂次龙骨的同时,将相对端头相连接,并先调直后固定。

6、安装金属板:铝扣板安装时在装配面积的中间位置垂直次龙骨方向拉一条基准线,对齐基准线向两边安装。

安装时,轻拿轻放,必须顺着翻边部位顺序将方板两边轻压,卡进龙骨后再推紧。

7、清理:铝扣板安装完后,需用布把板面全部擦拭干净,不得有污物及手印等。

技术交底(铝合金方板吊顶)

4.6 石膏板在运输和安装时应轻拿轻放,不能损坏表面和边角,存放时应保持地面平整、干燥、通风,防止浸水损坏受潮变形。
五、质量要求
1、主控项目: （1）、吊顶标高、尺寸、起拱和造型应符合设计要求。（2）、饰面材料的材质、品种、规格、图案和颜色应符合设计要求。当饰面材料为玻璃板时,应使用安全玻璃或采取可靠的安全措施。（3）、饰面材料的安装应稳固严密。饰面材料与龙骨的搭接宽度应大于龙骨受力面宽度的 2/3。（4）、吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、龙骨应进行表面防腐处理；木龙骨应进行防腐、防火处理。（5）、明龙骨吊顶工程的吊杆和龙骨安装必须牢固。 2、一般项目（1）、饰面材料表面应洁净、色泽一致,不得有翘曲,裂缝及缺损。饰面板与明龙骨的搭接应平整、吻合,压条应平直、宽度一致。（2）、饰面板上的灯具、烟感器、喷淋头、风口蓖子等设备的位置应合理、美观, 与饰面板的交接应吻合、严密。（3）、金属龙骨的接缝应平整、吻合、颜色一致,不得有划伤、擦伤等表面缺陷。本质龙骨应平整、顺直,无劈裂。（4）、吊顶内填充吸声材料的品种和铺设厚度应符合设计要求,并应有防散落措施。
2.2 固定吊挂杆件采用膨胀螺栓固定吊挂杆件。不上人的吊顶,吊杆长度小于 1000 ㎜,可以采用ф6 的吊杆,如果大于 1000 ㎜,应采用ф8 的吊杆,还应设置反向支撑。吊杆可以采用冷拔钢筋和盘圆钢筋,但采用盘圆钢筋应采用机械将其拉直。制作好的吊杆应做防锈处理,吊杆用膨胀螺栓固定在楼板上,用冲击电钻打孔,孔径应稍大于膨胀螺栓的直径。 2.3 在梁上设置吊挂杆件吊挂杆件应通直并有足够的承载能力。当预埋的杆件需要接长时,必须搭接焊牢,焊缝要均匀饱满。吊杆距主龙骨端部不得超过 300 ㎜,否则应增加吊杆。吊顶灯具、风口及检修口等应设附加吊杆。 2.4 安装边龙骨边龙骨的安装应按设计要求弹线,沿墙（柱）上的水平龙骨线把 W 形镀锌轻钢条用自攻螺丝固定在预埋木砖上,如为混凝土墙（柱）上可用射钉固定,射钉间距应不大于吊顶次龙骨的间距。 2.5 安装主龙骨主龙骨应吊挂在吊杆上,主龙骨间距 1200 ㎜。主龙骨分为不上人 UC50 中龙骨,上人 UC60 大龙骨二种。主龙骨宜平行房间长向安装,同时应起拱,起拱高度为房间跨度的 1/200～1/300。主龙骨的悬臂段不应大于 300 ㎜,否则应增加吊杆。主龙骨的接长应采取对接,相邻龙骨的对接接头要相互错开。主龙骨挂好后应基本调平。跨度大于 15m 以上的吊顶,应在主龙骨上,每隔 15m 加一道大龙骨,并垂直主龙骨焊接牢固。如有大的造型顶棚,造型部分应用角钢或扁钢焊接成框架,并应与楼板连接牢固。吊顶如设检修走道,应另设附加吊挂系统,用 10mm 的吊杆与长度为 1200mm 的 L15*5 角钢横担用螺栓连接,横担间距为 1800-2000mm,在横担上铺设走道,可以用 6#槽钢两根间距 600mm,之间用 10mm 的钢筋焊接,钢筋的间距为@100,将槽钢与横担角钢焊接牢固,在走道的一侧设有栏杆,高度为 900mm 可以用 L50*4 的角钢做立柱,焊接在走道槽钢上,之间用 30*4 的扁钢连接。

铝方通吊顶安装方案技术交底

技术交底记录
3.施工工艺
3.1 吊点：吊点位置离墙不大于300mm，一般按每平方米一个，吊杆采用φ8镀锌内膨胀杆。

3.2 龙骨安装：将主龙骨用吊挂件连接下吊杆，拧紧螺丝卡牢，主龙骨接长用接插件连接。

3.3 主龙骨按照大样图的位置和方向安装完毕进行调平，可用木方将主龙骨卡住临时固定，在主龙骨下面拉线打平，拧动吊杆螺栓使主龙骨升降，并考虑顶棚起拱高度不大于空间短向跨度的3/1000。

主龙骨的间距≤1200mm，离墙第一根主龙骨距离不超过300mm，排到最后距离如超过300mm，应增加一根。

3.4 次龙骨按照节点图的位置和方向安装完毕进行调平，次龙骨安装应平整，无弯棱凸鼓现象，避免天花板在挠曲应力状态下固定，次龙骨的间距应配合铝方通模块的尺寸，间距为600mm。

3.5 铝方通模块组装：将铝方通吊顶板与专用龙骨组装，每个模块为12根U型铝方通。

专用龙骨的间距≤1200mm，格栅两头的龙骨距离格栅边缘不超过150mm。

将专用U型及一字型副件按节点图标示固定在模块龙骨两头。

3.6 模块吊顶安装从一端依次安装到另一端，将铝方通模块依次吊挂在龙骨上。

此组模块吊顶结构，可随意拆卸。

4.质量验收标准
4.1 吊顶标高、尺寸、起拱和造型应符合设计要求。

检验方法：观察；尺量检查。

注：本记录一式两份，一份交接受交底人，一份存档。

吊顶施工工程技术交底(3篇)

第1篇一、工程概况本工程吊顶施工范围为整个建筑室内顶部，包括会议室、办公室、走廊等区域。

吊顶材料采用铝方通，龙骨材料为轻钢龙骨。

施工过程中需注意安全、质量、进度等方面的要求。

二、施工准备1. 材料准备：铝方通、轻钢龙骨、配件、吊杆、膨胀螺栓、电焊机、切割机、水平尺、墨线等。

2. 工具准备：电钻、螺丝刀、扳手、锤子、水平尺、墨线等。

3. 人员准备：施工人员、技术人员、安全员等。

三、施工工艺1. 测量放线：根据设计图纸，在四周墙上弹出吊顶标高水平线，确定吊顶高度。

沿标高水平线，按吊顶平面图，在混凝土顶板画出主龙骨的分档位置线，间距宜为900～1200mm。

2. 吊杆安装：在主龙骨分档位置线上，按吊杆间距900～1200mm，将吊杆固定在楼板上，确保吊杆垂直。

3. 主龙骨安装：将主龙骨吊起，沿吊杆固定，并与吊杆连接。

主龙骨宜平行房间长向布置，确保龙骨与楼板垂直。

4. 次龙骨安装：在主龙骨上安装次龙骨，间距根据设计要求确定。

次龙骨应与主龙骨平行，并与主龙骨连接牢固。

5. 铝方通安装：将铝方通安装在次龙骨上，通过专用龙骨卡扣式结构固定。

铝方通应保持水平，间距均匀。

6. 收口、收边处理：在铝方通边缘安装收口、收边压条，确保吊顶美观、牢固。

四、质量控制1. 材料质量：确保铝方通、轻钢龙骨、配件等材料符合设计要求，有出厂合格证及材料质量检验报告。

2. 施工质量：严格按照施工工艺进行施工，确保吊顶平整、牢固，无明显裂缝、翘曲等现象。

3. 安全质量：施工现场应设置安全警示标志，施工人员应佩戴安全帽、安全带等防护用品，确保施工安全。

五、进度安排1. 施工前，根据工程量制定施工进度计划，明确各工序的施工时间。

2. 施工过程中，严格按照进度计划进行施工，确保工程按时完成。

3. 施工完成后，进行验收，确保工程质量符合要求。

六、安全措施1. 施工现场设置安全警示标志，确保施工安全。

2. 施工人员必须佩戴安全帽、安全带等防护用品。

铝方通吊顶技术交底

铝方通吊顶技术交底一、工程概述本工程为_____，位于_____，建筑面积为_____平方米。

铝方通吊顶施工区域主要包括_____等。

为确保铝方通吊顶施工质量和安全，特进行本次技术交底。

二、施工准备1、材料准备（1）铝方通：规格为_____，表面处理方式为_____，材质符合国家标准。

（2）龙骨：主龙骨采用_____，副龙骨采用_____，材质为_____。

（3）吊杆：采用_____，直径为_____，长度根据现场实际情况确定。

（4）连接件：包括吊挂件、连接件、插接件等，材质与龙骨相同。

（5）其他材料：膨胀螺栓、自攻螺丝、防锈漆、密封胶等。

2、工具准备（1）主要工具：电锯、无齿锯、手锯、冲击钻、螺丝刀、扳手、水准仪、靠尺、钢尺等。

（2）测量工具：水平仪、激光测距仪等。

3、作业条件（1）吊顶内的各种管道、设备已安装完毕，并经检验合格。

（2）吊顶内的电气布线已完成，并通过验收。

（3）施工区域的墙面、地面已完成施工，且具备一定的强度。

（4）施工所需的材料、工具已准备齐全，并运至施工现场。

三、施工工艺流程1、弹线定位根据设计图纸，在墙面上弹出吊顶的标高线和龙骨的布置线。

标高线应准确无误，龙骨的布置线应符合设计要求，间距均匀。

2、安装吊杆根据弹线位置，在顶板上打孔，安装膨胀螺栓，然后将吊杆固定在膨胀螺栓上。

吊杆的长度应根据吊顶的标高和龙骨的高度确定，确保吊杆垂直于地面。

3、安装主龙骨将主龙骨安装在吊杆上，通过吊挂件进行连接。

主龙骨的间距应符合设计要求，安装时应注意调整其平整度和垂直度。

4、安装副龙骨将副龙骨安装在主龙骨上，通过插接件进行连接。

副龙骨的间距应根据铝方通的规格确定，一般为_____。

安装时应注意保证副龙骨的平整度和水平度。

5、安装铝方通将铝方通按照设计要求安装在副龙骨上，通过卡件进行固定。

安装时应注意铝方通的排列顺序和方向，确保吊顶的整体效果美观。

6、收口处理在吊顶的边缘部位，应进行收口处理，采用专用的收口条进行固定，确保吊顶的边缘整齐美观。

铝方板吊顶技术交底记录

（3）安装主龙骨：主龙骨选用配套镀锌钢卡齿龙骨，间距控制在1200mm范围内，主要是根据条板的宽度和板面的厚度进行。对于较薄的铝合金条形板，主龙骨间距应控制在1.2米以内。安装时采用与主龙骨配套的吊挂件与吊筋连接。主龙骨具墙面边缘不得大于300mm。
（4）安装边龙骨：按装配后的天花净高要求和标高控制线，在墙四周预埋防
2待龙骨调直调平后方能安装条板。
3应同设备配合考虑，不能直接悬吊的设备，应另设吊杆直接与结构固定
4如果采用膨胀螺栓固定吊杆，应做好隐检记录。关键部位要做螺栓拉拔实验。
5在安装前，先要检查板条平、直情况发现不妥者，应进行调整。
（2）接缝明显
原因分析:
1.板条接长部位的接缝明显表现在：一是接缝处接口白槎，二是接缝不平，在接缝处产生错台。
4接缝高低差0.5用直尺和楔形塞尺检查
5压条间距2用尺检查
三、成品保护措施
1.铝扣板存放在库房内，地面要平整，室内清洁、通风、干燥、底部应防枕木垫平，严禁与酸、碱、盐类物质接触。应与热源隔开，避免受热变形。
2.安装时应注意不要将表面的面层膜损坏，或表面划痕。操作时应带好手套轻轻将板卡入龙骨槽内，或者用自攻螺丝固定。
3.安装完成后严禁其他非专业施工人员随意拆除，在其他专业施工时应注意不要撞击吊顶。
4.施工完成后将房间封闭，需要施工时有专人进行看管。
5.设备管道等不得与吊顶杆接触。
八、施工时注意的质量问题
（1）.吊顶不平
原因分析:
1水平线控制不好，是吊顶不平的主要原因，主要是两方面：一是防线时控制不好；二是龙骨未拉线调平。
高调直后固定。
技术负责人
交底人
接受交底人
本表由施工单位填写，交底单位与接受交底单位各存一份。

铝扣板吊顶技术交底记录

表 C2-1工程名称交底日期年月日施工单位分项工程名称铝扣板吊顶交底概要铝扣板吊顶的有关资料、机具准备、质量要求及施工工艺。

交底内容：一、资料准备铝合金方板板材、龙骨、吊筋等。

二、机具准备冲击钻、无齿锯、钢锯、射钉枪、刨子、螺丝刀、吊线锤、角尺、锤子、水平尺、白线，墨斗等。

三、作业条件1、安装完顶棚内的各样管线及设备，确立好灯位、通风口及各样照明孔口的地点。

2、顶棚罩面板安装前，应作完墙地湿作业工程项目。

3、搭好顶棚施工操作平台架子。

4、轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、窗帘盒、通风口等处进行结构处理，经判定后再大面积施工。

四、施工工艺1、工艺流程基层弹线→安装吊筋→安装主龙骨→安装边龙骨→安装次龙骨→安装铝合金方板→饰面清理2、弹线：依据楼层标高水平线，依据设计标高，沿墙四周弹顶棚标高水平线，并找出房间中心点，并沿顶棚的标高水平线，以房间中心点为中心在墙上划好龙骨分档地点线。

3、安装主龙骨吊杆：在弹好顶棚标高水平线及龙骨地点线后，确立吊杆下端头的标高，安装早先加工好的吊筋，吊筋安装用10 膨胀螺栓固定在顶棚上。

吊筋采纳8 圆钢，吊筋间距控制在1200mm 范围内。

4、安装主龙骨：主龙骨一般采纳UC38轻钢龙骨，间距控制在1200mm范围内。

安装时采纳与主龙骨配套的悬挂件与吊筋连结。

5、安装边龙骨：安装后天花净高要求在墙四周用水泥钉固定25× 25烤漆龙骨，水泥钉间距不大于300mm 。

6、安装次龙骨：依据铝扣板的规格尺寸，安装与板配套的次龙骨，次龙骨经过悬挂件，悬挂在主龙骨上。

当次龙骨长度需多根持续接长时，用次龙骨连结件，在悬挂次龙骨的同时，将相对端头相连结，并先调直后固定。

7、安装金属板：铝扣板安装时在装置面积的中间地点垂直次龙骨方向拉一条基准线，对齐基准线向两边安装。

安装时，轻拿轻放，一定顺着翻边部位次序将方板两边轻压，卡进龙骨后再推紧。

8、清理：铝扣板安装完后，需用布把板面所有擦抹干净，不得有污物及手印等。

全套铝方通吊顶技术交底图文并茂(通用)

鲁JJ—005工程名称李沧区李家庵小学建设项目施工单位中启胶建集团有限公司交底部位大厅、图书阅览室、风雨操场等工序名称铝方通吊顶交底提要：铝方通吊顶施工工序中使用的材料、机具、施工顺序、工艺流程、作业条件、人员素质、注意事项、技术要点、成品保护、必要的安全、技术及环保措施、图文说明等。

交底内容:一、材料准备轻钢龙骨、配件、吊杆、膨胀螺栓、铝方通（30*100）等，进场检验合格且应有出厂合格证及材料质量证明。

二、机具准备型材切割机、电动曲线锯、手电钻、电锤、自攻螺栓钻、手提电动砂纸机等。

三、作业条件吊顶的范围内，机电安装均已施工完毕，各种管线均已试压合格，且已经过隐蔽验收。

1、已确定灯位、通风口及各种照明孔口的位置。

2、顶棚罩面板安装前，应作完墙、地面的湿作业工程项目。

3、搭好顶棚施工操作平台架子。

4、龙骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱、灯具、烟感探测器、导向标识、风口等处进行构造处理，检查符合设计要求后再大面积施工。

四、施工工艺1、工艺流程弹标高控制线→弹吊杆点线→吊杆龙骨选材制作→吊杆固定→主、次龙骨安装→铝方通单元板块→细部、接口处理→分项验收2、施工要点1) 弹标高控制线根据图纸及现场实际情况确定标高，并在四周墙柱面弹出标高控制线，经测量人员复核无误。

2) 弹吊杆点线根据吊顶排版图确定吊杆中心点位置，用墨线弹出，龙骨间距控制在900mm至1200mm以内，边距300mm以内，吊点弹线完毕后应及时检查。

不得遗漏检修口、通道口等处的附加吊杆位置线。

3) 吊杆龙骨吊杆与龙骨进场后，将材料报验资料上报监理单位，通过进场验收后，方可使用。

龙骨搬运时造成翘曲、变形者，应予修理。

4) 吊杆固定按照标高要求制作吊杆，并根据吊点位置安装固定吊杆，Φ8金属吊杆用膨胀螺栓与结构顶板连接，双向吊杆中距900mm至1200mm。

5) 安装主、次龙骨项目（专业）交底人接受人技术负责人注：本记录一式两份，一份交底单位存，一份接受交底单位存。

铝方通吊顶技术交底记录(完整资料).doc

【最新整理，下载后即可编辑】
技术交底记录
单位工程名称：凯旋华府2#楼共7页第1 页
月日
第1页
技术交底续页
单位工程名称：凯旋华府2#楼共7页第2页
交接底时间：年
月日第2页
技术交底续页
单位工程名称：凯旋华府2#楼共7页第3页
交接底时间：年
月日第3页
技术交底续页
单位工程名称：凯旋华府2#楼共7页第4 页
交接底时间：
年月日
第4页
技术交底续页
单位工程名称：凯旋华府2#楼共7页第5 页
交接底时间：
年月日
第5页
技术交底续页
单位工程名称：凯旋华府2#楼共7页第6 页
【最新整理，下载后即可编辑】
交接底时间：
年月日
第6页
技术交底续页
单位工程名称：凯旋华府2#楼共7页第7 页
【最新整理，下载后即可编辑】
交接底时间：
年月日
第7页
【最新整理，下载后即可编辑】。

铝方通吊顶技术交底记录

铝方通吊顶技术交底记录技术交底记录交底单位项目技术负责人交底人签字：接底单位吊顶安装组接底人签字：分部分项工程名称装饰装修分部吊顶安装工程交底内容：一、施工准备1、材料准备各种材料应符合设计要求和国家现行标准的有关质量规定。

应有出场质量合格证、性能和环保检测报告等质量证明文件。

1）主材：铝方通的规格、型号、材质、喷涂质量及厚度应符合设计要求。

铝方通的宽度必须保证宽窄一致；如果铝方通的长度偏差造成通长板缝超出允许偏差时，可采取的方法：从同一规格型号的铝条板中，挑出长度最小的铝方通，以此板为模板，将其他铝方通按模板加工，切割一侧的毛边应用角磨机处理圆滑。

因铝方通不同批次会存在细微色差，所以要求同一区域的铝方通必须同一批次加工，不同区域的铝方通可分批次加工，从而保证同一区域内铝方通色泽一致。

龙骨：铝方通配套龙骨分格尺寸应符合设计要求。

2）附材、配件：吊杆、膨胀螺栓、角码、自攻螺丝、洗濯剂等应吻合设计请求；金属件需举行防腐处理；洗濯剂应吻合环保请求。

2、机具设备准备1）机具：型材切割机、电锯、电锤、手枪钻、电焊机、角磨机、电焊机等。

2）工具：拉铆枪、钳子、扳手、螺丝刀等。

3）计量检测用具：钢尺、水平尺、水准仪、激光放线仪、靠尺、塞尺、线坠等。

4）安全防护用品：安全帽、安全带、电焊帽、电焊手套、线手套等。

3、作业条件1）各种材料配套齐全已进场，并进行了检验或复试，填写好检查记录。

2）室内墙面装饰施工作业已完成，地面湿作业已完成，并经检验合格。

3）饰面板安装之前，吊顶内的管道和设备安装、调试完成，并检验合格办理完交接手续。

4）吊顶内四周墙面及顶面的各种孔洞已封堵处理完毕，抹灰已干燥.5）施工所需的脚手架已经搭设完毕，高度合适，并经检验合格。

交接底时间：年月日第1页技术交底续页4、技术准备1）施工前应熟悉施工图纸及设计说明，根据现场施工条件进行必要的测量工作，对空间的净高、各种洞口标高和吊顶内的管道、设备的标高进行校核。
