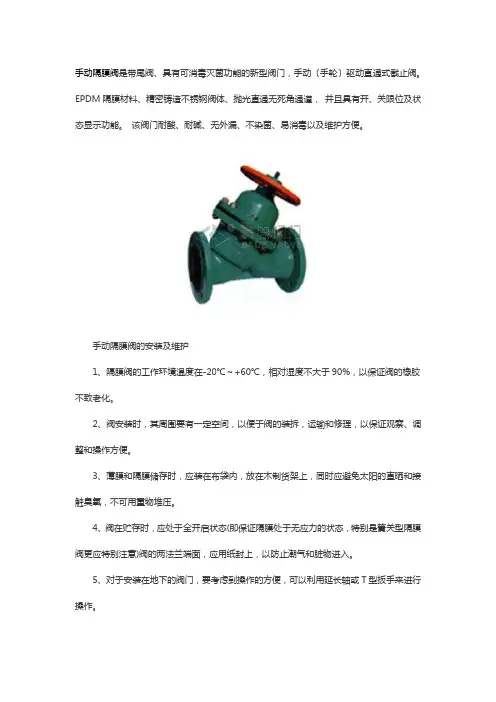

手动隔膜阀的安装及维护-上海嘉德阀门

手动隔膜阀是带尾阀、具有可消毒灭菌功能的新型阀门，手动〔手轮〕驱动直通式截止阀。

EPDM隔膜材料、精密铸造不锈钢阀体、抛光直通无死角通道，并且具有开、关限位及状态显示功能。

该阀门耐酸、耐碱、无外漏、不染菌、易消毒以及维护方便。

手动隔膜阀的安装及维护
1、隔膜阀的工作环境温度在-20℃～+60℃，相对湿度不大于90%，以保证阀的橡胶不致老化。

2、阀安装时，其周围要有一定空间，以便于阀的装拆，运输和修理，以保证观察、调整和操作方便。

3、薄膜和隔膜储存时，应装在布袋内，放在木制货架上，同时应避免太阳的直晒和接触臭氧，不可用重物堆压。

4、阀在贮存时，应处于全开启状态(即保证隔膜处于无应力的状态，特别是簧关型隔膜阀更应特别注意)阀的两法兰端面，应用纸封上，以防止潮气和脏物进入。

5、对于安装在地下的阀门，要考虑到操作的方便，可以利用延长轴或T型扳手来进行操作。

6、阀可以在360°角度内任意安装，与水平成15°夹角时，也可保证阀门自流。

当高于头顶安装时，也可用连杆来操作。

7、大口径阀安装要有支撑，当阀非垂直安装时，重心移出中心线，易使阀损坏，更应加支撑。

8、阀安装前要彻底清洗管路中污物，安装后阀要处于全开位置，以排除阀内污物并试验连接处密封性。

9、阀门使用时，不可过分关闭，一旦隔膜压住阀体堰面即可。

对于启动阀门，开启速度不可太快，速度太快将负荷力全部加在隔膜螺钉上，会将隔膜损坏。

1O、更换阀门应将阀的两则流体切断(即关闭管线上两侧的阀门)，同时应做好人员防护，以防止腐蚀流体对人的损伤，如工作人员防护服或面具及手套等。

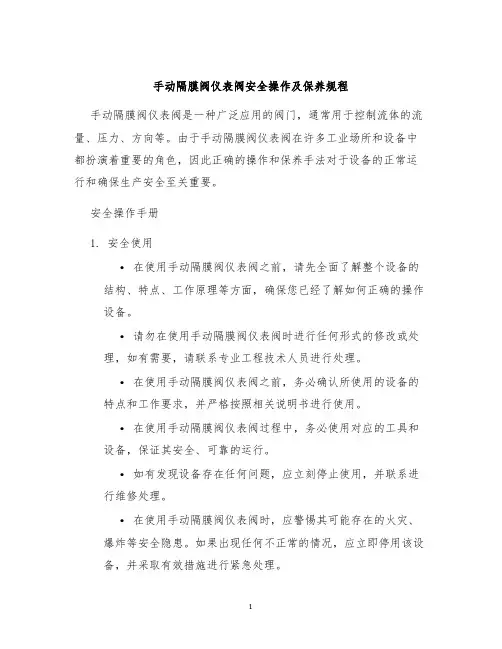

手动隔膜阀仪表阀安全操作及保养规程

手动隔膜阀仪表阀安全操作及保养规程手动隔膜阀仪表阀是一种广泛应用的阀门，通常用于控制流体的流量、压力、方向等。

由于手动隔膜阀仪表阀在许多工业场所和设备中都扮演着重要的角色，因此正确的操作和保养手法对于设备的正常运行和确保生产安全至关重要。

安全操作手册1. 安全使用•在使用手动隔膜阀仪表阀之前，请先全面了解整个设备的结构、特点、工作原理等方面，确保您已经了解如何正确的操作设备。

•请勿在使用手动隔膜阀仪表阀时进行任何形式的修改或处理，如有需要，请联系专业工程技术人员进行处理。

•在使用手动隔膜阀仪表阀之前，务必确认所使用的设备的特点和工作要求，并严格按照相关说明书进行使用。

•在使用手动隔膜阀仪表阀过程中，务必使用对应的工具和设备，保证其安全、可靠的运行。

•如有发现设备存在任何问题，应立刻停止使用，并联系进行维修处理。

•在使用手动隔膜阀仪表阀时，应警惕其可能存在的火灾、爆炸等安全隐患。

如果出现任何不正常的情况，应立即停用该设备，并采取有效措施进行紧急处理。

2. 设备操作•启动设备前，应检查设备是否正常，是否处于规定的操作条件中。

•在操作手动隔膜阀仪表阀时，应确保内部压力和温度等变量不超出设备可承受的范围，以确保设备正常运行。

•在操作过程中，应注意密封的可靠性，以确保设备正常的工作状态。

•在关闭隔膜阀前，请控制出口压力在约过量程的1/3，关闭前应先车剖检查关闭装置是否安装准确、密封是否良好。

•在操作完毕后，请关闭设备，并保持其清洁、干燥、通风、清洁利于设备通风、冷却、排放等。

3. 紧急处理•在手动隔膜阀仪表阀出现任何故障和危险时，应立即采取紧急操作。

紧急操作可以包括以下内容：–停机：在隔膜阀出现故障时，应立即停机，并进行检查、维修或更换。

–排放：在液体过热或产生异常高压时，应及时排放，减轻压力。

–处理泄漏：在设备泄漏时，应尽量保证人员的安全，并立即采取有效措施进行泄漏处理。

保养规程1. 定期检查•为确保设备正常运行，并小减少维修费用等问题，建议定期对手动隔膜阀仪表阀进行检查和保养。

隔膜阀使用说明书

海王系列隔膜阀Haiwang Series Diaphragm valve1、应用场合Application scopes在涉及磨损性或腐蚀性浆料，粉状物或粒状物的关闭或控制操作时，隔膜阀是最佳的选择方案之一。

The diaphragm valve is one of the best options when closing or controlling the abrasive and corrosive slurry , and powder or particulate materials.2、Technical parameters技术参数Size range: DN20、40、50,etc.Temperature range: 0-80 degrees Celsius.Nominal pressure: 1.0MPaClose part: Rubber diaphragm3、性能特点Performance characteristics隔膜阀是一种特殊形式的截断阀，其启闭件是一块用软质材料制成的隔膜，它将阀体内腔与阀盖内腔隔开。

Diaphragm valve is a special cut-off valve with the on-off piece being diaphragm made of soft material to divide the inner cavity into valve body and the valve cover.3.1 可实现100%气泡级密封，保证下游绝对零泄漏。

100% gas seal can be achieved to ensure no leakage in downstream.3.2 双向全通径流道，减小压降，降低磨损，延长使用寿命。

Bi-directional and full flowing path can reduce pressure drop, weaken abrasion and prolong the service life.3.3 自动清洁，不会卡住或堵塞。

隔膜阀使用说明

隔膜阀使用说明克一再表示对美国目前通货膨胀率的担忧，市场各方普遍认为这次的25点的温和加息依然无法控制通货膨胀，美国市场利率有可能进一步上调，最终到达5.75%~6%的水平。

欧洲方面，欧洲中央银行将基准利率上调25点到2.75%，韩国、丹麦、南非等国近期也都将基准利率调高了25点，日本央行有可能在7月份进行6年来的首次加息，以此为标志，全球或将掀起一股加息潮，全球货币政策可能从宽松转向紧缩，以应对因全球大宗商品价格持续高位尤其是原油、铁矿石等基础能源价格大幅上涨而不断加剧的通货膨胀压力。

但是，这一轮的全球加息潮也许正在加速新一轮经济衰退的到来。

一、产品[气动隔膜阀]的详细资料：产品名称：常开型气动隔膜阀产品特点：设计与制造：GB122239 结构长度：GB12221、JB1688 法兰连接尺寸：GB4216、JB78 G6B41W无衬里隔膜阀,G6B41J衬胶气动隔膜阀,常开型隔膜阀部件列表：1、阀体2、阀体衬里3、隔膜4、阀瓣5、下阀杆6、阀盖7、气缸8、活塞9、弹簧10、气缸盖11、上阀杆12、手轮二、用途：用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。

适用温度：≤85℃、≤100℃、≤120℃、≤150℃（按照衬里和隔膜材料）压力等级：PN0.6、1.0、1.6三、材料：阀体：铸铁、球墨铸铁、碳钢、不锈钢阀盖：铸铁、球墨铸铁、碳钢、不锈钢衬里：无衬里、橡胶隔膜：橡胶阀瓣：铸铁、碳钢气缸：球墨铸铁活塞：碳钢阀杆：碳钢手轮：铸铁四、测试：衬里层：电火花检测试验与检验按GB/T13297标准公称压力：PN（Mpa）阀体：PN×1.5密封：PN×1.1五、工洲牌英标气动常开型隔膜阀主要尺寸及重量：DN mm 公称压力MPa工作压力MPaL（mm）D（mm）D1（mm）n-φd（mm）F（mm）H1（mm）H2（mm）D0（mm）B气源压力MPa气源接头in耗气量cm3质量150. 6 0.6125 95 65 4-14 2 - - - - - - - -20 139 10575 4-14 2 - - - - - - - -25 145 11585 4-14 2363212940.4 10×12.395×1027.532 160 14104-18 2414314120.4 12×1.256.082×10214.540 180 15114-18 341543514120.4 12×1.256.082×1021650 210 1651254-18 34648816180.4 12×1.251.235×10224.53 565 250 1851454-18 36266162450.5 16×1.53.725×1023080 300 20164-18 3627687202450.5 16×1.53.725×10351.5100 350 22188-18 371976924330.5 16×1.59.458×10386.5125 400 25218-18 38487232380.5 20×1.51.409×104133150 460 285248-22 392100032470.5 20×1.52.868×104196.52000.4 570342958-22 41145126540470.5 20×1.54.619×104279.5250 680 3953512-224 - - - - - --一、产品[气动隔膜阀]的详细资料：产品名称：往复型气动隔膜阀产品特点：设计与制造：GB122239 结构长度：GB12221、JB1688 法兰连接尺寸：GB4216、JB78 G41JW无衬里气动隔膜阀,往复型气动隔膜阀,气动隔膜阀部件列表：1、阀体2、阀体衬里3、隔膜4、阀瓣5、下阀杆6、阀盖7、气缸8、活塞9、气缸盖10、上阀杆11、手轮二、用途：用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。

隔膜阀技术参数

隔膜阀技术参数：Technical Data of Diaphragm Valve:最大工作压力：10barMax Pressure:10bar驱动方式：气动、手动Operation Type: Manual operation最大工作温度：150℃Max Temperature: 150℃适用介质：EPDM-蒸汽PTFE-水、酒精、油、燃料、蒸汽、中性气体或液体、有机溶剂、酸碱溶液等Applicable Media: EPDM-SteamPTFE- Water, Alcohol, Oil, Fuel, Steam, Neutral gas or liquid, Organic solvent, Acid and Lye连接方式：对焊（G/ DIN/ISO）快装Connection Joint: Butt-welded Ended（G/ DIN/ISO）Tri-clamp Ended特点：1．弹性密封的开闭件，阀体密封堰槽采用弧形设计结构，确保没有内漏；1. Elastic sealing/ packing and arc weir seal design of valve body insure without leak; 2．流线型的流道，使得阻力减小；2. Streamline valve design can decrease the friction and resistance of valve;3．阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀；3. Valve body and bonnet are separated by diaphragms in order to prevent valve parts,such as bonnets and steam from corrasion;4．隔膜可更换，维护费用低4. Diaphragms can be changed in order to low the maintenance cost;5．目测式位置显示开关状态5. Seeable device can indicate the on-of state;6．多种表面抛光技术，无死角，在正常位置下无残留。

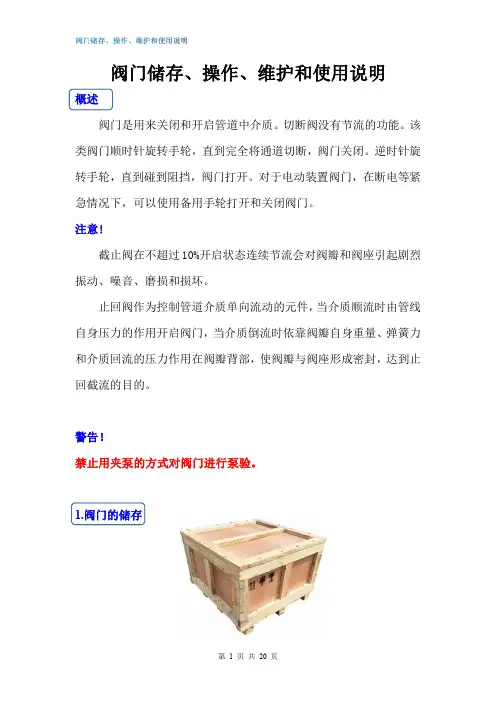

阀门操作、维护和使用手册说明(阀门投标专用)

阀门储存、操作、维护和使用说明概述阀门是用来关闭和开启管道中介质。

切断阀没有节流的功能。

该类阀门顺时针旋转手轮，直到完全将通道切断，阀门关闭。

逆时针旋转手轮，直到碰到阻挡，阀门打开。

对于电动装置阀门，在断电等紧急情况下，可以使用备用手轮打开和关闭阀门。

注意!截止阀在不超过10%开启状态连续节流会对阀瓣和阀座引起剧烈振动、噪音、磨损和损坏。

止回阀作为控制管道介质单向流动的元件，当介质顺流时由管线自身压力的作用开启阀门，当介质倒流时依靠阀瓣自身重量、弹簧力和介质回流的压力作用在阀瓣背部，使阀瓣与阀座形成密封，达到止回截流的目的。

警告！禁止用夹泵的方式对阀门进行泵验。

1.阀门的储存1.1发运准备阀门的包装应能防止阀门在运输过程和储存时不发生任何损坏。

并应注意以下几点：①闸阀：包装时，闸板应处于关闭状态。

②截止阀：包装时，阀瓣应处于关闭状态。

②止回阀：包装时，升降式止回阀、蝶形止回阀和对夹立式止回阀应将阀瓣有利于关闭状态摆放；旋启式止回阀和斜瓣式止回阀的阀瓣用丁字形木条顶住，丁字形木条一端撑紧在出口端孔内，以使阀瓣在运输过程中不会碰撞。

对于外接附件如阻尼缸、气缸等，应将附件可靠小心地完全固定。

1.11阀门法兰密封面/焊接坡口/螺纹端应涂合适的防护油脂（不锈钢材质除外），阀门两端应可靠地固接木质、木纤维或塑料端以防护连接端面和阀门内部。

对于闸阀和截止阀：齿轮箱或电动装置阀门包装时须小心地安全固定，以确保齿轮箱或电动装置不会损坏并不至于穿破木箱/板条箱。

1.12包装型式应在订单中明确规定，以便安全地运输至目的地和确保安装前的保存。

1.2吊运要求1.21包装完好的阀门板条箱：用叉车进行装卸。

木箱：在木箱的重心位置处设置装吊点进行装卸。

1.22已开箱的阀门①这些阀门的吊运要采取合适的手段和措施如应用货盘进行装卸，注意应避免加工面受到损坏。

②对大尺寸阀门，在吊运阀门时可用皮带或链条绕过阀体的颈部吊起，并应保持平衡以防止意外坠落或在吊运过程中松动。

盲板阀说明书-手动

手动扇形翻板阀使用说明书F43X型F43AX型F43BX型F43CX型产品概述及应用范围本系列翻板阀系GB6222－86 《工业企业煤气安全规程》指定的可靠切断气体介质的阀门设备，应用于工矿企业、环境保护等行业的气体介质管路系统中，尤其适用于有害、有毒、易燃气体的绝对切断。

该系列翻板阀门设备比较、具有结构新颖、重量轻、体积小、耐压高、操作方便、动作迅速、切断气体性能绝对可靠的特点。

根据该系列翻板阀的结构特点和工作特性，亦适宜做管道终端的盲板，以减短检修时间或方便连接新的管路系统。

翻板阀型号及规格F43X－1、F43AX－1型口径DN 150－800毫米F43CX－l.5、F43BX－l.5型口径DN300－1400毫米技术规范公称压力：0.05，0.10，0.15，0.25，0.60Mpa密封试验压力：0.055，0.11，0.165，0.275，0.66Mpa强度试验压力：0.075，0.15，0.225，0.375，0.90Mpa适用温度：丁烯橡胶：<120℃；硅橡胶：<250℃适用介质：煤气、烟气、尘气、空气等气体介质。

F43X、F43AX型翻板阀产品特点及使用注意事项F43X、F43AX型翻板阀为短结构系列。

F43AX型翻板阀橡胶密封圈安装在阀板上，可以方便地更换橡胶密封圈。

F43X型翻板阀橡胶密封圈安装在左右阀体上，结构轻便。

操作时依次旋动三个推母和备母，使阀体与阀板分离有均衡、适量的间隙，确认后转动阀板扳到工作位置。

反向旋动推母和备母，使阀板与阀体紧密接触，气体介质不外泄漏。

操作时务必注意：密封橡胶圈不得与阀体或阀板粘连或发生硬磨擦，以防止损坏橡胶密封圈，破坏阀门的工作性能。

F43BX、F43CX型翻板阀产品特点及使用注意事项F43BX型、F43CX型翻扳阀，长结构系列。

本系列翻扳阀设有伸缩器、一般使用于较长管路中。

其伸缩器不能替代管网中应有的膨胀器，由于管道热胀冷缩等因素产生的外力，不得传递、施加于该伸缩器上，以防止对翻板阀产生不利影响。

隔膜阀详细说明

隔膜阀的结构形式与一般阀门很不相同，它是依靠柔软的橡胶模或塑料膜来控制流体运动的。

其工作原理见下图。

常用的隔膜阀材质分为铸铁隔膜阀，铸钢隔膜阀，不锈钢隔膜阀，塑料隔膜阀。

简介隔膜阀隔膜阀的结构形式与一般阀门大不相同，是一种新型的阀门，是一种特殊形式的截断阀，它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，现广泛使用在各个领域。

常用的隔膜阀有衬胶隔膜阀、衬氟隔膜阀、无衬里隔膜阀、塑料隔膜阀。

隔膜阀是在阀体和阀盖内装有一挠性隔膜或组合隔膜，其关闭件是与隔膜相连接的一种压缩装置。

阀座可以是堰形，也可以是直通流道的管壁。

隔膜阀的优点是其操纵机构与介质通路隔开，不但保证了工作介质的纯净，同时也防止管路中介质冲击操纵机构工作部件的可能性。

此外，阀杆处不需要采用任何形式的单独密封，除非在控制有害介质中作为安全设施使用。

隔膜阀中，由于工作介质接触的仅仅是隔膜和阀体，二者均可以采用多种不同的材料，因此该阀能理想地控制多种工作介质，尤其适合带有化学腐蚀性或悬浮颗粒的介质。

隔膜阀的工作温度通常受隔膜和阀体衬里所使用材料的限制，它的工作温度范围大约为－50～175℃。

隔膜阀结构简单，只由阀体、隔膜和阀盖组合件三个主要部件构成。

该阀易于快速拆卸和维修，更换隔膜可以在现场及短时间内完成。

相符，并应清洗内腔，以防止污物卡阻或损伤密封部件。

②橡胶衬里层和橡胶隔膜表面切勿涂刷油脂类物品，以防橡胶溶胀，影响隔膜阀使用寿命。

③手轮或传动机构，不允许作起吊用，并严禁碰撞。

④手动操作隔膜阀时，不得借助于辅助杠杆，以防扭力过大而损伤驱动部件或密封部位。

⑤隔膜阀应存放在干燥通风的室内，严禁堆放，库存隔膜阀的两端通道必须封口，且启闭件应处于微开启状态。

结构分类隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。

手动隔膜阀(双膜片)

G 41 W - 16 P / BP G 2 （法兰式） G 61 W - 16 P / BP G 2 （焊接式）
12 13
11 10 9 8 7
16
15
14
6 5 4 3 2 1
16
注：1。焊接式与法兰式除阀体外，其余零部件通用。
弹簧垫圈 12 六角螺母M12 双头螺栓 M12×47 防松销钉压力滚针轴承（薄型）指示套管φ10×1 指示杆护套手轮锁紧螺母阀杆拉杆压块阀盖橡胶膜片
12 11 10 9 8 7 6 5 4 3 2 1
借 (通) 用件登记旧底图总号底图总号签日档案员字期日期
SG6/BPG2/10/0-10 SG6/BPG2/10/0-09 SG6/BPG2/10/0-08 SG6/BPG2/10/0-07 SG6/BPG2/10/0-06 SG6/BPG2/10/0-05 SG6/BPG2/10/0-04 SG6/BPG2/10/0-03 SG6/BPG2/10/0-02 EMP15KB1 PMP15B1 SG6/BPG2/10/0-01
材料
配合使用按需求订货备注
版本：200901 G2型手动隔膜阀 DN100(双膜片）订货图
G41W-16P/BPG2（法兰式） G61W-16P/BPG2（焊接式）
12 11 10 9 8 7 6 5
会签
注：1. 法兰式与焊接式除阀体外其余零部件均通用。 2. DN15、DN25除阀体外与DN20其余零部件通用,订货号见表中。 3. 除双膜片和压块外，其余零部件与单膜片通用。
5 4 3 2 1
压块六角头螺栓M6X18 1Cr18Ni9Ti 橡胶膜片 EPDM 四氟膜片 PTFE 法兰阀体 316/316L

隔膜阀使用说明书

Ⅰ.用途和主要性能参数1.衬胶隔膜阀适用于工作温度≤65℃的一般腐蚀性流体管路上作为控制介质流动的启闭件。

2.主要性能参数：Ⅱ.作用原理和结构特点3.本阀有阀体、阀盖、阀杆、阀办、隔膜和驱动零件等组成。

基本结构见图14.阀门的启闭是靠旋转手轮而达到的。

当顺时针旋转手轮时，阀办下降使通路截断；反之阀门则开启。

5.当隔膜阀应用于工作温度≤120℃的水蒸气管路时，其隔膜材质应选用耐热橡胶，并在订货时注明。

Ⅲ.维护保养和安装使用注意事项1.阀门应存放在干燥通风的室内，严禁堆迭放置。

2.库存阀门的通路两端必须封口，以防止异物进入内腔而损伤密封部件。

且应避免与油类或其他易燃物品接触。

3.本阀的金属加工表面应清除污垢，并涂以防锈油。

油杯内需经常注以润滑油脂。

4.衬胶层或橡胶隔膜表面切勿涂刷油脂类物品，以免产生橡胶溶胀而影响阀门使用寿命。

5.在存放期间或停用期间，应逆时针旋转手轮，使阀门处于微启状态，避免使隔膜因长期受压而失去弹性。

6.运输过程中或安装时，吊索不得系结在手轮或阀杆上。

并严禁与其他金属或硬质物件撞击，以防止损伤零件和衬胶。

7.安装前，应仔细核对管路的运行条件及介质是否与本阀的适用范围相符，避免选用不当而造成不必要的损失，乃至发生意外事故。

8.本阀除不宜应用于真空管路上，可在管路的任意位置安装作双向流动，但应确保操作和维修的方便。

9.安装前，应将阀体内腔清洗干净，防止污垢卡阻或损伤密封部件，并检查各部件连接螺栓是否均布紧固。

10.运行中必须经常检查与介质接触的部件，并按实际使用情况，定期更换易损部件。

11.当更换隔膜时，应注意切勿将隔膜拧得过紧或过松。

12.本阀如应用于间断性运行管路上，则在停止使用期间，应清洗与介质接触部位，以延长使用寿命。

13.在手动操纵阀门时，不得借助于辅助杠杆使阀门启闭，以免扭矩过大而损伤驱动零件或密封部位。

14.经经检修后的阀门，在应用前，需按有关测试规定进行密封性试验合格后方能安装。

阀门手册

阀门型号编制方法、阀门编号说明、阀门命名阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G HJLP Q SUXY Z二单元：传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。

(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。

隔膜阀说明书

隔膜阀说明本说明书适用于以下产品：A00系列气控隔膜阀A01系列手动隔膜阀在安装和使用产品前，请仔细阅读本说明书并遵守产品使用规范。

因未遵守产品使用说明或错误操作导致的问题，我司无保修的责任和义务。

阀门错误使用可能对人、附近的设备和环境造成危险！只有在阀门完好的条件下才能操作，并注意正确的储存、运输、安装和操作！请将本产品应用到符合“技术参数”的介质、压力、温度条件下！请勿对本产品做任何内部和外部的更改，只有经过培训的技术人员才能进行安装和维护工作！在安装或拆卸阀门之前请注意关闭管路并排除压力！请遵守相关电气设备事故预防和安全规则，保护系统或设备不被意外启动!电气设备的表面在长时间使用后会变热，请勿直接用手触摸产品，以防受伤！本说明书主要针对技术参数、安装使用、拆装与维护等方面展开说明。

如果有任何疑问，请与您的ESG销售代表取得联系或致电0532-********。

技术参数阀门特点隔膜阀具有高通量和低残留的优点，广泛应用于制药，饮料，食品和精细化工流体控制等领域，具有高安全性和高可靠性。

膜片符合FDA及USP等权威机构对药品和食品行业规定的安全标准，以满足客户的多种要求和条件，用优质的产品适应逐步发展的新技术市场的需求。

技术参数阀体材质：熔模铸造316L阀体表面：内表面机械抛光≤Ra0.4um；电解抛光连接方式：焊接、快装控制方式：手动、气动、气动+双位反馈器、气动+智能调节定位器连接标准：ASME-BPE、SMS-3008、JIS-G3447ISO-1127、DIN-11850膜片材质：EPDM+PTFE（二片式）工作压力：0-10bar工作温度：-10°C—150°C控制压力（气动）：4.5-7bar阀体标识说明2.4.1A00系列2.4.2A01系列安装使用隔膜阀焊接阀体在管路焊接前，需要将阀体拆下时，应对阀体凹堰及膜片保护，严禁磕碰伤；安装气动隔膜阀过程中，如需将阀体拆下，气缸应通入3-4bar压缩空气拆去螺栓；阀体焊接完毕后，气缸通入3-4bar压缩空气装到阀体上，穿入4个螺栓，按扭矩要求对角均匀旋紧；快装阀装配时，两端快装接头平行度应小于0.3mm；隔膜阀装配完毕时，阀门应在全开状态下，用高压空气或专用清洗液清洗管路；隔膜阀在水平管路安装时，管路有最小残留介质要求时，按下图图示要求目测安装。

从安装到操作：隔膜阀的全面指导

从安装到操作：隔膜阀的全面指导隔膜阀是一种特殊形式的截断阀，其启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开。

北高科阀门认为这种设计使得隔膜阀在控制多种工作介质，尤其是带有化学腐蚀性或悬浮颗粒的介质时表现出色。

隔膜阀的工作温度通常受隔膜和阀体衬里所使用材料的限制，一般在-50～175℃之间。

隔膜阀结构简单，易于快速拆卸和维修，更换隔膜可以在现场及短时间内完成。

安装指南1. 核对条件：在安装前，仔细核对管路的运行条件是否与本阀规定的使用范围相符，并清洗内腔，以防止污物卡阻或损伤密封部件。

2. 避免油脂：橡胶衬里层和橡胶隔膜表面切勿涂刷油脂类物品，以防橡胶溶胀，影响隔膜阀使用寿命。

3. 正确连接：连接阀门时，注意对准管道，确保连接正确。

4. 焊接前拆卸：所有阀门，在阀体上进行焊接工艺前，必须拆卸执行机构。

操作步骤1. 开启阀门：顺时针转动手柄1/4圈以打开阀门。

2. 气动执行：对于气动执行阀门，施加60 psig的清洁干空气以开启阀门。

维护与更换隔膜1. 释放压力：在维护任何已安装阀门之前，必须释放系统压力并吹扫阀门。

2. 拆卸阀门：拆除四个孔塞以能够接触到凹头帽螺丝，并以十字交叉顺序松开凹头帽螺丝。

3. 更换隔膜：用手抓住隔膜的外边缘并用手逆时针转动将其从执行器腔上拆除。

安装新隔膜时，小心地对准隔膜和执行器腔，避免错牙，用手顺时针转动将其拧到执行器腔上直至隔膜背面和执行器轴平齐。

重新组装1. 确保轴缩回：在将隔膜和执行器腔装到阀体空腔内之前，执行气动或者手动组件以使执行器轴缩回。

2. 组装执行器腔：将执行器腔置于阀体上，使隔膜在阀体空腔内就位。

3. 拧紧螺丝：在每一个凹头帽螺丝上套一个垫片，然后将四个凹头帽螺丝分别插入执行器上各自的安装孔内，将其拧入阀体和安装板直至手紧。

用六角扳手以十字交叉顺序拧紧凹头帽螺丝，直至执行器组件和阀体平齐。

测试1. 开启测试：使阀门处于开启位置，确认流体可以流经阀门。

手动隔膜阀

手动隔膜阀国力和国际竞争力，更好地解决前进中的矛盾和问题。

只有坚定不移地推进改革，才能为经济和社会发展提供强大动力。

只有坚定不移地维护稳定，才能不断为改革发展创造有利的条件。

必须把改革的力度、发展的速度和社会可承受的程度统一起来，在社会稳定中推进改革和发展，通过改革和发展促进社会稳定。

要及时研究和解决改革进程中出现的新情况新问题，把增强加快改革的紧迫感同科学求实的精神很好地结合起来，充分考虑各方面的有利条件和可能出现的困难，在邓小平理论、“三个代表”重要思想和科学发展观的指导下，既锲而不舍又积极稳妥地把改革向前推进。

一、产品[隔膜阀]的详细资料：产品名称：英标气动常闭式隔膜阀产品特点：EG6B41J型JFS型W型EG6K41JFS-16，10.6型EG6B41JFS-16，10.6型EG6B41W-16，10.6型EG6B41J-16，10.6型EG6B41J-16，10.6型设计与制造按：GB12239或BS5156 结构长度按：GB12221或BS5156 法兰连接尺寸按：4216.4或BS4504 试验与检验按：GB/T13927或BS5156 常闭式英标气动衬胶,常闭式衬氟隔膜阀,常闭式隔膜阀二、性能规范：型号公称压力PN（Mpa）试验压力PS（Mpa）适用介质工作温度（℃）- -EG6B41WJFS-6 0．6 0．9 0．66W．非腐蚀性流体J·一般腐蚀性流体FS。

强酸碱及各种有机溶剂（溶融碱金属元素氧除外）≤100≤85≤150EG6B41WJFS-101．0 1．5 1．1 EG6B41WJFS-161．6 2．4 1．76 三、工洲牌英标气动常闭隔膜阀外形连接尺寸及重量：型号公称通径DN（mm）尺寸（mm）气动装置质量（㎏）Lf D1 DDn-d H B代号ES耗气量（cm3）气源压力（MPa）气源接头（in）J型W型EG6B41 WJFS-16 201211172 7515124-13．5-16861163．870．3 1/8 7．2 251311272 85115124-13．539416861196．650．3-0．41/8 8．9 32151462 10014124-17．5416861 229．40．3-0．41/810．6 40 115 2 110 114-14262 14250．3-1/4 196 3 9 5657．5 856．7 0．4 ．550 194192 1251651654-17．5635318632284．10．3-0．41/434．9EG6B41 WJFS-10 65222162 1451851654-17．56531863 30480．3-0．41/439．9 802582542 16021658-17．566318633244．70．4-0．51/451．9 100393052 18022288-17．5816425646964．50．4-0．53/893．2 1253623563 21025288-17．5825425647439．70．4-0．53/8105．3 1504124063 240285318-2211354965 14912 0．5 3/8184．5EG6B41 WJFS-6 2005295214 295344838-221374966 49161 0．5 1/2407．4注：1、气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。

DN65-80+电动球阀

电动调节球阀
型号：PV9265/ PV9280
基本特点：
零泄露
具有等百分比流量特性
球形阀芯与阀杆均采用不锈钢制造
法兰连接ISO7005-2 PN16
技术参数
项目 PV9265 PV9280 公称通径DN(mm) DN65 DN80 额定流量系数Kv 63 78 角度范围 0～900
允许最大压差 1.0MPa
关断力 0.7MPa
流通特性等百分量
允许泄露量最大流量的0.01%（两通）；最大流量的1%（三通）运行环境温度 -20℃-120℃
全行程运行时间参见PA9XXX系列执行器
连接法兰连接ISO7005-2 PN16
阀体铸铁
球体不锈钢
材料
阀座 PTFE
阀杆不锈钢
调节球阀流量特性
电动调节球阀安装
规格单位（mm） A B C D L H N-M DN65 Φ44 Φ101 266 Φ145 93 86 4-Φ18
DN80 Φ55 Φ125 275 Φ160 108 95 8-Φ18
A 、将带有PA9XXX电动执行器的PV9XXX球阀安装在水平管道中心线上或者该中心线的上方；
B、为减少在蒸汽或者其他场合的热传导，应保证有足够的间隔，拆装执行器；
C、在现场安装电动执行器时，先用活动扳手将阀杆转动数次以消除由于长期存放所建立的力矩
D、按照箭头流进方向安装；
E、注意防止执行器进水或者蒸汽。

隔膜阀操作说明及注意事项

隔膜阀操作说明及注意事项手动隔膜阀介绍隔膜阀使用合成橡胶隔膜在阀体内代替衬套以将流动物流和阀和元件分开。

当压缩时，隔膜阀被推向阀体底部以提供气泡严密的关闭。

隔膜阀的优点近似于夹紧阀。

其闭合元件不被工艺介质说湿润，因此在腐蚀性工艺介质中能够使用较便宜的材料制造。

流动物流是直线通过或近似于直线通过，且产生小的压力降，使它成为理想的开关操作，并避免了产生紊流。

隔膜阀也可作节流操作，然而在靠近阀体底部维持一个节流位置时，有时小颗粒会在隔膜或阀体底部切成草寇而导致腐蚀。

因为隔膜是位于承压阀体内，隔膜阀能够比加紧阀处置稍高的压力，但是总的压力及温度额定范围是依赖于材料的韧性或隔膜的增强。

阀体流动通道（例如增加一个堰）与隔膜韧性量有关。

隔膜阀另一优点是弱国隔膜失效，阀体能容纳浅陋的物流，而好于加紧阀外壳。

隔膜阀的应用条件近似于夹紧阀。

隔膜的回弹使他沿着流体中的颗粒而密封，并使它在烯浆、工艺材料或含有固体的流体中能理想的操作。

与加紧阀相比较，隔膜阀的主要缺点是阀体的费用高于夹紧阀外壳。

因为阀体材料是必须与工艺物流相配套的。

同时当隔膜有倾向去组织隔膜自工艺介质处回弹，阀体内被腐蚀使得开关更为困难。

根据设计，隔膜阀比夹紧阀用于更大的尺寸，一般可大到（DN350），但是某些特殊设计能高达（DN500）。

由于衬套的压力限制，隔膜阀压力几乎永远额定在ANSI150级（PN16）。

手动隔膜阀设计隔膜阀的两种典型结构是直线通过结构和堰式结构。

堰式隔膜阀和直线通过式隔膜阀的结构，除去阀体和隔膜之外，其他部分结构相似。

阀体上有一涂漆的唇部，它向上抬起而与隔膜相遇，因为俄可以事宜哦那个较小的隔膜。

阀体是自排液式的，因而它被理想的用于食品公益操作。

因为隔膜可以由较强的材料制造，故阀体也能用于高压工况。

隔膜的弹性不足以用长的行程。

较强的和加强的隔膜也使得堰式结构用于高压工况，隔膜的弹性不足以用于长的行程，较强的和加强的隔膜也使得堰式结构用于真空操作。

无菌耐高温手动气动隔膜阀安全操作规定

无菌耐高温手动气动隔膜阀安全操作规定1. 前言无菌耐高温手动气动隔膜阀是一种广泛应用于化工、食品、制药等行业的常用设备，能够有效地控制介质的流动，保证生产的正常进行。

但是，在使用过程中，如果不注意安全操作规范，就会产生意外事故，严重威胁人身安全和设备财产安全。

因此，制定一份详细的无菌耐高温手动气动隔膜阀安全操作规定十分必要。

2. 安全操作规范2.1 设备检查在使用无菌耐高温手动气动隔膜阀之前，应对设备进行全面的检查。

检查内容包括：气动执行机构和控制手柄是否灵活、密封件是否损坏、阀体和接口是否清洁，以及管道安装是否正确等方面。

只有保证设备在良好的状态下才能够正常工作，并且安全可靠。

2.2 操作规范2.2.1 在操作无菌耐高温手动气动隔膜阀的时候，必须佩戴合适的个人防护装备，包括安全帽、安全鞋、防护手套等。

2.2.2 严格遵守操作流程和要求，操作前必须认真阅读说明书和操作规范。

2.2.3 操作前应明确操作人员和管道介质，排除影响使用的因素。

2.2.4 操作时禁止使用手套或衣物清理气动执行机构表面或其他活动部件。

2.2.5 操作时，不要将手指、头部或身体任何部位伸入机械运动部件的操作空间内，以免造成危险。

2.2.6 禁止使用损坏或老化的密封圈或密封件，必须使用规格齐全的密封件。

2.2.7 气动执行机构出现异常声响、冒烟或其他异常情况时应及时停止操作，并采取安全措施。

2.2.8 如果需要更换密封件或其他配件，请在手动气动隔膜阀全部关闭的情况下进行。

2.3 保养与维护2.3.1 定期对无菌耐高温手动气动隔膜阀进行保养维护，严格按照维护手册的要求操作。

2.3.2 在对无菌耐高温手动气动隔膀阀进行保养维护时，应按照规定的时间和周期进行，以保证设备平稳可靠地运转。

2.3.3 阀门密封性能差的情况下应定期进行清洗和更换密封件。

2.3.4 气动执行机构和控制手柄干燥、保持表面清洁，防止异物卡入。

3. 总结无菌耐高温手动气动隔膜阀在实际应用中具有较大的优越性和广泛用途，但其操作不当会对生产造成不良影响和意外事故。
