伺服电机的工作原理与应用伺服电机是一种广泛应用于工业领域的电动机，其具有精密控制、高性能和稳定性强等特点。
本文将介绍伺服电机的工作原理以及常见的应用领域。
一、伺服电机的工作原理伺服电机通过电压信号的反馈控制来实现精确的位置、速度和力矩控制。
其工作原理主要分为以下几个方面：1. 反馈系统：伺服电机内置有编码器或传感器，用于给控制系统提供准确的反馈信息，以便实时监测和调整电机的位置、速度和力矩。
2. 控制系统：伺服电机的控制系统由控制器和执行器组成。
控制器接收反馈信号，并与预设的控制信号进行比较，生成误差信号。
根据误差信号，控制器产生适当的控制信号，通过执行器驱动电机实现位置、速度和力矩的精确控制。
3. 闭环控制：伺服电机采用闭环控制系统，通过不断地与反馈信号进行比较和调整，以保持电机输出的精确性。
闭环控制系统可以自动纠正误差，并提供稳定的转速和转矩输出。
二、伺服电机的应用领域伺服电机在各个领域有着广泛的应用，以下介绍几个常见的应用领域：1. 机床：伺服电机广泛应用于机床行业，如数控机床、车床和磨床等。
通过伺服电机的精确控制，机床可以实现高速、高精度的切削和加工，提高生产效率和产品质量。
2. 自动化系统：伺服电机在自动化系统中起着重要作用，如生产线上的机械臂、输送设备和装配机器等。
通过精确的位置和速度控制，伺服电机可以实现高效的自动化操作。
3. 3D打印：伺服电机在3D打印领域也有广泛应用。
通过伺服电机的精确控制，3D打印机可以准确地定位、定速和控制材料的进给，实现复杂结构的三维打印。
4. 机器人：伺服电机是机器人关节驱动的核心部件之一。
通过伺服电机的精确控制，机器人可以实现复杂的运动和灵活的操作，广泛应用于工业制造、医疗服务和家庭助理等领域。
5. 汽车工业：伺服电机在汽车工业中的应用也越来越广泛。
例如，伺服电机可以控制汽车的制动系统、转向系统和油门系统，提供更高的安全性和性能。
总结起来，伺服电机凭借其精确的控制和高性能，在工业领域中发挥着重要作用。

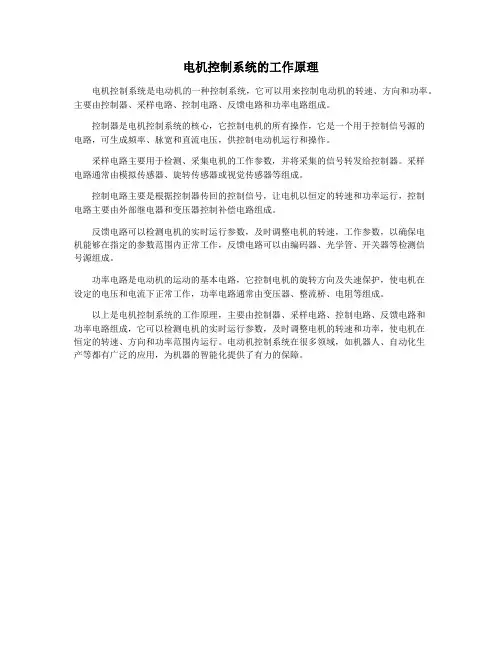

电机控制系统的工作原理
电机控制系统的工作原理
电机控制系统是电动机的一种控制系统，它可以用来控制电动机的转速、方向和功率。
主要由控制器、采样电路、控制电路、反馈电路和功率电路组成。
控制器是电机控制系统的核心，它控制电机的所有操作，它是一个用于控制信号源的
电路，可生成频率、脉宽和直流电压，供控制电动机运行和操作。
采样电路主要用于检测、采集电机的工作参数，并将采集的信号转发给控制器。
采样
电路通常由模拟传感器、旋转传感器或视觉传感器等组成。
控制电路主要是根据控制器传回的控制信号，让电机以恒定的转速和功率运行，控制
电路主要由外部继电器和变压器控制补偿电路组成。
反馈电路可以检测电机的实时运行参数，及时调整电机的转速，工作参数，以确保电
机能够在指定的参数范围内正常工作，反馈电路可以由编码器、光学管、开关器等检测信
号源组成。
功率电路是电动机的运动的基本电路，它控制电机的旋转方向及失速保护，使电机在
设定的电压和电流下正常工作，功率电路通常由变压器、整流桥、电阻等组成。
以上是电机控制系统的工作原理，主要由控制器、采样电路、控制电路、反馈电路和
功率电路组成，它可以检测电机的实时运行参数，及时调整电机的转速和功率，使电机在
恒定的转速、方向和功率范围内运行。
电动机控制系统在很多领域，如机器人、自动化生
产等都有广泛的应用，为机器的智能化提供了有力的保障。
步进电机控制系统原理
图7 CH250三相双三拍接法
图8 CH250三相六拍接法
CH250环形脉冲分配器的功能关系如表1所列
讨论：
• 单片机输出步进脉冲后,再由脉冲分配电路按事先确定的顺序控制各相的 通断.
二、由软件完成脉冲分配工作
• 用微型机代替了步进控制器把并行二进制码转换成 • 串行脉冲序列,并实现方向控制. • 只要负载是在步进电机允许的范围之内, • 每个脉冲将使电机转动一个固定的步距角度. • 根据步距角的大小及实际走的步数,只要知道初始 • 位置,便可知道步进电机的最终位置. • 特点：由软件完成脉冲分配工作,不仅使线路简化,成本下
LOOP2： MOV A,R3 ADD A,#07H MOV R3,A AJAMP LOOP1
DELAY：
；求反向控制模型的偏移量 ；延时程序
POINT
COUNT POINT
DB 01H,03H,02H,06H,04H,05H,00H ；正向控制模型 DB 01H,05H,04H.06H,02H,03H,00H ；反向控制模型 EQU 30H, EQU 0150H
01 100
3、步进电机与微型机的接口及程序设计
总之, 只要按一定的顺序
改变 P1.0～P1.2 三位通电的状况, 即可控制步进电机依选定的方向步进.
3、步进电机与微型机的接口及程序设计
由于步进电机运行时功率较大,可在微型机与驱动器 之间增加一级光电隔离器,以防强功率的干扰信号反 串为进什么主步控进系电统机.功如率图驱所动示电路. 采用光电隔离？
2、步进电机控制系统原理
电机控制中的原理与应用
电机控制中的原理与应用电机控制是指对电机进行启动、停止和调速等操作的过程，它是实现各种电机应用的基础。
电机控制原理主要包括电机的工作原理、控制器的设计原理以及电机系统的闭环控制等内容。
本文将从原理和应用两个方面进行详细阐述。
电机控制的原理主要涉及到电机的工作原理和控制器的设计原理。
电机是一种将电能转换为机械能的装置，其工作原理根据法拉第定律，通过电流在磁场中产生力的作用来实现。
电机根据不同的工作原理可以分为直流电机和交流电机两大类。
直流电机通过直流电流在线圈中产生的磁场作用来实现转动，而交流电机则通过交流电流在定子和转子中产生的磁场作用来实现转动。
直流电机的控制原理主要包括启动、调速和制动。
直流电机一般采用分流和串联励磁两种方式，通过改变电源电压、电流或者改变线圈的连接方式来控制电机的转速和转矩。
控制器一般包括电机驱动电路和控制电路两部分，其中电机驱动电路用于控制电机的电源，而控制电路则负责控制电机的启动、停止和调速。
交流电机的控制原理主要包括启动、调速和制动。
交流电机一般采用定子绕组和转子绕组的磁场相互作用来实现转动，可分为感应电动机、同步电动机和变压器电动机等。
交流电机的控制主要通过改变电源的频率、电压或者改变绕组的接法来实现。
常见的控制方法有变频调速、电压调制和PWM调制等。
电机控制的应用非常广泛，涉及到各个领域。
在工业领域，电机控制广泛应用于机床、自动化生产线、输送设备、冶金设备等。
在家电领域，电机控制在洗衣机、冰箱、空调、电视等家电中都有应用。
在交通运输领域，电机控制应用于汽车、飞机、电动车等交通工具。
在医疗领域，电机控制应用于医疗设备、手术器械等。
在航天领域，电机控制应用于航天器的姿态控制、推进系统等。
电机控制的应用也在不断发展创新。
随着智能化的发展，电机控制与传感器、通信技术、计算机技术等相结合，形成了智能电机系统。
这种系统可以实现远程监控、远程故障诊断、自动调节等功能，提高了电机的控制精度和效率。
电机控制器结构及工作原理
电机控制器是一种用于控制电机运行的装置，主要包括电源模块、控制电路、功率电路和保护电路等组成部分。
下面是电机控制器的一般结构和工作原理：电源模块：电源模块为电机控制器提供电能，通常包括整流器和滤波器等电路，将来自电网或电池的电能转换为适合控制电路和功率电路使用的直流电源。
控制电路：控制电路是电机控制器的核心部分，负责接收用户输入的控制信号，并根据信号进行相应的处理和计算，控制电机的启停、速度、方向等参数。
控制电路通常包括微处理器、传感器、编码器和驱动器等元件。
功率电路：功率电路负责将控制信号转换为电机驱动所需的高功率输出信号。
它包括功率放大器、开关器件（如晶体管或功率场效应管）和电机驱动部分，通过控制开关器件的导通与断开来调节电机的电流和电压，从而实现电机的速度和扭矩控制。
保护电路：保护电路用于监测和保护电机和控制器免受电压过高、电流过大、过热等不良情况的影响。
它包括过流保护、过温保护、短路保护和电压保护等功能，确保电机和控制器的安全运行。
电机控制器的工作原理如下：接收信号：控制电路接收来自用户输入或其他控制系统的指令信号，例如速度设定、启停信号等。
处理信号：控制电路对接收到的信号进行处理，根据设定的算法和逻辑进行计算和判断，并生成相应的控制信号。
驱动电机：功率电路接收控制信号，并将其转换为适合电机驱动的高功率信号。
通过控制开关器件的导通与断开，调节电机的电流和电压，实现电机的转速和扭矩控制。
监测与保护：保护电路实时监测电机和控制器的工作状态，如电流、温度、电压等参数，一旦检测到异常情况，会触发保护机制，保护电机和控制器免受损坏。
电机控制器的结构和工作原理可以根据具体应用和要求进行调整和优化。
不同类型的电机控制器可能有不同的电源模块、控制电路和保护电路设计，以适应不同的电机类型和工作条件。
foc电机控制原理
foc电机控制原理FOC电机控制原理引言：FOC（Field Oriented Control）电机控制原理是一种常用的电机控制方法，它通过将电机控制系统分解为独立的磁场定向和电流调节两个环节，能够实现精确控制电机的转速和转矩。
本文将介绍FOC 电机控制原理的基本概念、工作原理以及其在工业和汽车领域的应用。
一、基本概念FOC电机控制原理是在空间矢量PWM控制基础上发展起来的一种控制方法。
它通过将电机控制系统转换为一个旋转坐标系，在该坐标系中，电机的磁场和电流可以分别在d轴和q轴上进行控制，从而实现电机控制的独立性和精确性。
二、工作原理FOC电机控制原理的核心是磁场定向和电流调节。
首先，通过传感器获取电机的转子位置信息，然后将该信息转换为电机的电气角度。
接着，根据所需的转速和转矩，计算出d轴和q轴的参考电流。
通过对参考电流进行控制，使得电机的转子磁场与参考磁场保持一致，从而实现磁场定向。
最后，通过控制电流的大小和相位，将电机的转速和转矩控制在所需的范围内。
三、实现方法FOC电机控制原理可以通过两种方式实现：传统的PID控制和现代的矢量控制。
传统的PID控制方法通过对电流进行闭环控制，根据电流与参考电流之间的误差进行调节。
而矢量控制方法则是在电流控制的基础上，对电机的磁场进行闭环控制，从而实现更精确的转速和转矩控制。
四、应用领域FOC电机控制原理在工业和汽车领域有着广泛的应用。
在工业领域，FOC电机控制可以用于驱动各种类型的电机，如交流电机、直流电机和步进电机等，实现精确的运动控制。
在汽车领域，FOC电机控制可以用于电动汽车的驱动系统，实现高效节能和低噪音的驱动效果。
结论：FOC电机控制原理是一种基于磁场定向和电流调节的控制方法，通过将电机控制系统转换为旋转坐标系，实现了电机控制的独立性和精确性。
FOC电机控制在工业和汽车领域有着广泛的应用前景，可以实现精确的转速和转矩控制，提高电机的效率和性能。
随着科技的进步和应用的推广，FOC电机控制将在未来发展中发挥更重要的作用。
电动机控制原理
电动机控制原理一、引言电动机作为现代工业和生活中不可或缺的设备，其控制原理对于电机的正常运行以及提高电机的效率具有重要意义。
本文将介绍电动机控制原理的基本概念、控制方法以及应用实例。
二、电动机控制的基本原理电动机控制的基本原理是通过对电机的电流和电压进行控制，从而控制电动机的转速和输出功率。
常用的电动机控制方法包括直流电机的阻抗控制、交流电机的电压调节和频率调节控制。
1. 直流电机的阻抗控制直流电机的阻抗控制是通过改变电机电压和电流的比值来实现对电机转速和输出功率的控制。
在电动机起动时，通过降低电压，减小电机的启动电流，从而防止电机过载。
在电动机运行过程中，通过调节电机的电压和电流，可以控制电机的转速和输出功率。
2. 交流电机的电压调节控制交流电机的电压调节控制是通过改变电机输入的电压大小来实现对电机转速和输出功率的控制。
通过调节电机的输入电压，可以控制电机的转矩和输出功率。
在实际应用中，常用的交流电机控制方法包括变压器调压、调速器调压和变频器调压控制。
3. 交流电机的频率调节控制交流电机的频率调节控制是通过改变电机输入的频率来实现对电机转速和输出功率的控制。
通过改变电机输入电源的频率，可以改变电机的转速和输出功率。
在实际应用中，常用的交流电机控制方法包括变频器调频、变压器调频和逆变器调频控制。
三、电动机控制的应用实例电动机控制在现代工业生产中广泛应用，下面我们将介绍几个典型的应用实例。
1. 电梯控制系统电梯控制系统是一种通过电动机控制实现楼层选择、起升和下降等功能的系统。
通过控制电动机的转速和转向，可以实现电梯的平稳起降和楼层的准确抵达。
2. 机器人控制系统机器人控制系统是一种通过电动机控制实现机器人运动、抓取和操作等功能的系统。
通过对电动机的速度和位置的控制，可以实现机器人在空间中的自由移动和准确定位。
3. 汽车动力系统汽车动力系统是一种通过电动机控制实现汽车驱动、刹车和转向等功能的系统。
通过控制电动机的转速和转向，可以实现汽车的驱动力和稳定性控制。
电机控制器工作原理
电机控制器工作原理一、什么是电机控制器？电机控制器是一种用于控制电机运行的设备，它能够接收来自外部的信号，通过控制电机的电流、电压等参数，实现对电机的精确控制。
电机控制器广泛应用于各种电机驱动系统中，如工业生产中的机床、自动化生产线、电动汽车等。
二、电机控制器的组成电机控制器主要由以下几个部分组成：1. 电源模块电源模块用于提供电机控制器所需的电源，一般需要将市电的交流电转换成适合电机控制器使用的直流电。
2. 控制信号输入模块控制信号输入模块用于接收来自外部的控制信号，可以是模拟信号或数字信号。
模拟信号一般通过电压、电流的变化来表示，而数字信号则是用二进制代码表示。
3. 控制逻辑模块控制逻辑模块是电机控制器的核心部分，它通过对输入信号的处理和计算，生成控制电机运行所需要的电流、电压等参数。
4. 功率模块功率模块负责将控制逻辑模块生成的电流、电压信号转换成实际驱动电机的功率信号。
它通常包括功率放大器、开关元件等。
5. 保护模块保护模块用于对电机控制器及其周边设备进行保护。
它可以监测电机控制器的工作状态，并在异常情况下进行处理，以避免电机或电机控制器的损坏。
三、电机控制器的工作原理电机控制器的工作原理可以简单概括为以下几个步骤：1. 信号接收与处理电机控制器首先需要接收来自外部的控制信号，这些信号可以是手动输入的、传感器测量的或来自其他控制设备的。
接收到的信号经过控制信号输入模块进行处理，将其转换成电机控制器可以识别和处理的信号。
2. 控制算法计算控制逻辑模块接收到处理后的信号，根据预先设定的控制算法对信号进行处理和计算。
常见的控制算法包括PID控制算法、矢量控制算法等。
控制算法的目的是根据系统要求和运行状态，生成合理的控制信号，以实现电机的精确控制。
3. 功率转换与驱动功率模块接收到控制逻辑模块生成的控制信号，将其转换成实际驱动电机所需的功率信号。
功率模块一般包括功率放大器和开关元件。
功率放大器负责放大控制信号，开关元件则根据控制信号的大小和频率，控制通断，将电源的电能传递给电机。
变频电机工作原理
变频电机工作原理标题：变频电机工作原理引言概述：变频电机是一种通过调节电源频率来控制电机转速的电机，其工作原理涉及到电机的结构和电气控制系统。
本文将详细介绍变频电机的工作原理，包括电机结构、工作原理、优点和应用领域等方面。
一、电机结构1.1 定子：定子是电机的固定部分，通常由铁芯和绕组组成。
绕组中的线圈通过电流产生磁场，与转子磁场相互作用产生转矩。
1.2 转子：转子是电机的旋转部分，通常由磁铁材料制成。
转子的磁场与定子磁场相互作用产生转动力。
1.3 冷却系统：变频电机通常工作在高速高温状态，需要配备冷却系统来散热，保证电机正常运行。
二、工作原理2.1 变频器控制：变频器通过改变输入电源的频率和电压，控制电机的转速。
通过调节电源频率，可以实现电机的精准控制。
2.2 矢量控制：矢量控制是一种高级的电机控制技术，通过对电机的电流和磁场进行精确控制，实现电机的高效运行。
2.3 调速范围：变频电机具有宽广的调速范围，可以实现从低速到高速的无级调节，适用于各种工业应用。
三、优点3.1 节能高效：变频电机可以根据实际负载需求调节转速，减少能耗，提高效率。
3.2 精准控制：通过变频器和矢量控制技术，可以实现电机转速的精确控制，提高生产效率。
3.3 减少机械损耗：由于电机启动时的冲击力较小，可以减少机械损耗，延长设备寿命。
四、应用领域4.1 工业生产：变频电机广泛应用于各种工业生产设备，如风机、泵、压缩机等，实现节能高效运行。
4.2 交通运输：变频电机在地铁、高铁等交通工具中的应用越来越广泛，提高了运输效率。
4.3 家用电器：家用电器如空调、洗衣机等也开始采用变频电机，提高了产品性能和节能效果。
五、结论变频电机作为一种高效节能的电机控制技本，具有广泛的应用前景。
通过深入了解其工作原理和优点，可以更好地应用于各个领域，实现节能减排的目标。
希望本文能够帮助读者更好地理解变频电机的工作原理，促进其在工程实践中的应用和推广。
电机控制及原理
电机控制及原理电机作为一种常见的电力装置，广泛应用于各个领域，它在工业生产、交通运输、家庭生活等方面扮演着重要角色。
本文将探讨电机的控制及其原理，包括直流电机和交流电机的控制方法、控制原理和常见的控制电路。
一、直流电机的控制及原理直流电机是一种将直流电能转换为机械能的电器设备。
它由不同的电枢线圈和永磁体组成，电枢上的电流和磁场相互作用，产生力矩使电机转动。
在直流电机的控制中，常见的方法有电压控制、电流控制和脉宽调制。
1. 电压控制电压控制是一种简单有效的直流电机控制方法。
通过改变直流电源的电压来控制电机的转速和扭矩。
当电压增加时，电机的速度和扭矩也会相应增加，反之亦然。
这种控制方法可以通过调节电源开关或使用调速器来实现。
2. 电流控制电流控制是基于直流电机电枢上的电流大小来控制电机的转速和扭矩。
通过改变电枢电流的大小，可以精确地控制电机的运行状态。
电流控制方法常用于需要精密控制的应用，如机器人、仪器设备等。
3. 脉宽调制脉宽调制（PWM）是一种通过改变电压的开关频率来控制电机的方法。
PWM控制方法通过快速开关电源来产生一个平均电压，通过调整开关的占空比来控制电机的转速和扭矩。
这种方法具有高效能的优点，并且可以保持电机运行的平稳性。
二、交流电机的控制及原理交流电机是以交流电作为动力源来驱动的电机。
根据其构造和工作原理的不同，交流电机又可分为异步电机和同步电机。
下面将简要介绍这两种电机的控制及其原理。
1. 异步电机的控制异步电机是最常见的交流电机之一，其控制方法主要有电压控制、频率控制和电流控制。
- 电压控制：通过改变电源电压的大小来控制异步电机的转速和扭矩。
电压越高，电机的转速和扭矩越大。
- 频率控制：改变供电频率可以改变异步电机的转速。
改变频率的方法有旋转变频器、瞬变变频器等。
- 电流控制：通过控制电机电流的大小和相位，可以实现对异步电机的转速和扭矩的控制。
2. 同步电机的控制同步电机具有与供电频率同步工作的特点。
电机驱动与控制技术
电机驱动与控制技术电机驱动与控制技术是电子与电气工程领域中的重要研究方向，它涉及到电机的运行和控制，对于各行各业的自动化系统和工业生产具有重要意义。
本文将从电机驱动的原理、控制技术的发展以及应用领域等方面进行探讨。
一、电机驱动的原理电机驱动是指通过电源将电能转化为机械能，使电机运行起来。
电机驱动的核心是电机控制器，它通过对电机的电流、电压和频率等参数进行调节，控制电机的运行状态和速度。
常见的电机驱动方式包括直流驱动和交流驱动。
直流驱动通常采用可变电压、可变频率的方法进行控制，而交流驱动则采用变频器对电机进行控制。
在电机驱动过程中，还需要考虑到电机的负载特性和运行环境等因素。
电机的负载特性包括起动、加速、减速和停止等过程，而运行环境则包括温度、湿度和震动等因素。
因此，电机驱动的设计需要综合考虑这些因素，以确保电机的安全、高效运行。
二、控制技术的发展随着科技的不断进步，电机驱动与控制技术也在不断发展。
传统的电机控制方法主要依赖于模拟控制电路，但这种方法存在着调节精度低、响应速度慢和可靠性差等问题。
近年来，数字控制技术的应用逐渐成为主流。
数字控制技术通过采用先进的控制算法和高性能的控制器，实现了电机驱动与控制的精确度和可靠性的提升。
目前，常见的电机控制技术包括传感器控制和无传感器控制。
传感器控制是指通过传感器来检测电机的运行状态和参数，并将这些信息反馈给控制器进行控制。
无传感器控制则是通过计算机视觉、声音识别等技术，直接对电机进行控制，避免了传感器的使用。
无传感器控制技术在一些特殊环境下具有较大的优势，如高温、高压、高湿等恶劣条件下的工作。
三、应用领域电机驱动与控制技术在各个领域都有广泛的应用。
在工业生产中，电机驱动与控制技术被广泛应用于机床、自动化生产线、输送设备和机器人等设备中，提高了生产效率和产品质量。
在交通运输领域，电机驱动与控制技术被应用于电动汽车、高铁和轨道交通等领域，实现了能源的节约和环境的保护。
简述电机控制器的工作原理及应用
简述电机控制器的工作原理及应用一、电机控制器的工作原理电机控制器是一种通过控制电流和电压来调节电机运行的装置。
它将输入的电源能量转化为输出的机械能，使电机能够按照需要的速度和方向进行运转。
1.电机控制器的组成部分电机控制器主要包含以下几个组成部分：–电源模块：提供电源能量给电机进行驱动；–控制模块：负责控制电流和电压，调节电机的速度和方向；–保护模块：监测电机的工作状态，一旦出现异常情况，自动停止电机工作，以保护电机和控制器的安全；–接口模块：用于与其他设备进行通信和数据交换；–散热模块：散热措施，确保电机控制器在工作过程中不过热。
2.电机控制器的工作过程电机控制器的工作过程如下所示：–输入电源：将电源接入电机控制器中；–控制信号：通过输入控制信号，控制电机运行的速度和方向；–电压转换：电机控制器将电源的直流电压转换为适合电机工作的交流电压；–电流调节：电机控制器通过调节电流大小，控制电机的速度；–保护监控：电机控制器监控电机的温度、电流、电压等参数，一旦出现异常情况，及时停止电机工作，保护电机和控制器的安全。
3.电机控制器的工作原理电机控制器的工作原理主要包括以下几个方面：–电流控制：电机控制器通过控制电流大小，改变电机的转速。
通过调节电流的大小，可以控制电机的加速度和减速度，从而实现电机的速度控制；–电压控制：电机控制器通过控制电压的大小，影响电机的转矩。
改变电压的大小，可以调节电机的输出功率和负载能力；–PWM调节：脉冲宽度调制（PWM）是电机控制器常用的调节方式之一。
通过控制PWM信号的占空比，可以改变电机的平均电压和平均电流，实现电机的精确控制；–速度反馈：一些高精度的电机控制器还会添加速度传感器，实时监测电机的转速。
通过速度反馈，可以更精确地控制电机的转速和位置。
二、电机控制器的应用电机控制器广泛应用于各个领域的电机驱动系统中，下面列举几个常见的应用场景：1.工业自动化电机控制器在工业自动化领域起到举足轻重的作用。
电机控制器的结构组成和工作原理
电机控制器是现代电气设备中的重要组成部分，其结构组成和工作原理对于电机的运行和性能起着关键作用。
本文将对电机控制器的结构组成和工作原理进行详细介绍，以便读者对该领域有更深入的了解。
一、电机控制器的结构组成电机控制器通常由以下几个主要部分组成：1. 电源模块：电机控制器的电源模块用于提供稳定的电力供应，通常包括电源输入、整流、滤波和功率放大等部分，用于将电网或电池提供的电能转化为适合控制电机的电能。
2. 信号采集模块：该模块用于采集电机的运行状态、外部信号和控制指令等信息，通常包括传感器接口、模拟/数字转换器、滤波器等部分，用于实时监测电机的运行情况并反馈给控制器。
3. 控制逻辑模块：控制逻辑模块是电机控制器的核心部分，用于处理信号采集模块采集到的信息，计算电机的控制策略并生成控制指令，通常包括微处理器、程序存储器、数据总线等部分，用于实现电机的精准控制。
4. 驱动模块：驱动模块用于接收控制逻辑模块生成的控制指令，驱动电机的运行，通常包括功率放大器、输出级驱动电路等部分，用于将控制逻辑模块生成的低功率电信号转化为适合电机的高功率电能。
5. 保护模块：保护模块用于监测电机的运行状态，当出现异常情况时及时采取保护措施，通常包括过流保护、过压保护、短路保护等部分，用于保障电机和电机控制器的安全运行。
二、电机控制器的工作原理电机控制器的工作原理主要包括信号采集、控制逻辑处理、驱动输出和保护反馈四个方面。
1. 信号采集：电机控制器通过信号采集模块实时监测电机的转速、电流、温度等运行状态，同时接收外部控制指令和参数设定，将采集到的信息传输给控制逻辑模块。
2. 控制逻辑处理：控制逻辑模块接收信号采集模块传来的信息，根据预设的控制算法和逻辑进行处理，计算出电机的控制策略和控制指令，然后将处理后的指令传输给驱动模块。
3. 驱动输出：驱动模块接收控制逻辑模块生成的控制指令，根据指令进行功率放大和输出级驱动操作，将高功率电能输出给电机，驱动电机的运行并保持其稳定运行。
直流电动机控制系统
直流电动机控制系统直流电动机是一种基本的电机类型，应用非常广泛。
而直流电动机控制系统则是控制直流电动机的关键工具。
本文将介绍直流电动机控制系统的工作原理、基本组成部分以及应用场景。
工作原理直流电动机控制系统的工作原理基于电流和电磁场的相互作用。
当通电后，电动机内的电流会在电磁铁中产生磁场。
这个磁场会作用于转子，导致它开始旋转。
而直流电动机控制系统的目的就是在保持稳定的基础上，改变电流的方向和大小，进而实现电机的转速控制。
组成部分直流电动机控制系统包含多个组成部分，下面将逐一介绍。
电源电源是直流电动机控制系统不可或缺的一个部分。
它提供了系统所需的电能，通常使用的是交流电源。
电动机电动机是直流电动机控制系统的核心，负责产生转动力。
根据控制系统的不同，会有不同规格的电机，例如不同转速和转矩。
电机驱动器电机驱动器是用来控制电流的方向和大小，改变电机的转速。
通常是由开关管、驱动电路以及电源组成。
传感器和反馈传感器和反馈是直流电动机控制系统中非常重要的部分，它可以检测电机的状态并将信息反馈给控制系统。
常用的传感器包括转速传感器、温度传感器等。
控制器控制器是直流电动机控制系统的大脑，根据传感器和反馈的信息来决定电机所要做的动作，例如改变电流的方向和大小，控制电机的运转。
应用场景直流电动机控制系统可以应用于许多领域，例如工业制造、航空和交通运输等。
在工业制造中，它可以应用于机械加工、制造生产线等设备；在航空中，它可以应用于航空器的起飞和着陆；在交通运输中，它可以应用于电动车辆、电动自行车和其他交通工具上。
直流电动机控制系统是控制电机的重要工具。
本文介绍了直流电动机控制系统的工作原理、基本组成部分以及应用场景。
希望本文能帮助您更好地了解直流电动机控制系统的基本知识，从而更好地应用于实际生产和生活中。
电机控制系统工作原理
电机控制系统工作原理一、电机控制系统的组成电机控制系统主要由电机、控制器、传感器和执行器等部分组成。
电机是系统的动力输出元件，控制器负责处理传感器采集的数据，并发出控制指令，传感器检测电机的运行状态，执行器则根据控制器的指令调整电机的运行状态。
二、电机的工作原理电机是一种能将电能转化为机械能的装置，它通过磁场和电流相互作用产生旋转力矩，从而驱动电机旋转。
电机的种类繁多，按照工作原理可分为直流电机和交流电机两大类。
三、控制电路的工作原理控制电路主要由控制器和电路元件组成，其工作原理是通过电路将输入的信号进行放大、处理和转换，然后输出到执行器，控制电机的运行状态。
控制电路可以分为模拟电路和数字电路两种类型。
四、传感器的工作原理传感器是一种检测装置，能够感受被测量对象的变化并输出相应的电信号。
传感器的工作原理是利用物理、化学或生物效应等手段，将被测量的变化转化为电信号的变化，然后通过电路将电信号传递给控制器。
五、执行器的工作原理执行器是根据控制器的指令来调整电机运行状态的装置。
执行器一般由电动装置、气动装置或液压装置等组成，其工作原理是通过接收控制器的指令，驱动电机旋转或停止，从而调整电机的运行状态。
六、控制算法的实现控制算法是用来实现控制系统自动调节的关键技术之一。
控制算法的工作原理是将传感器采集的信号进行数据处理和计算，根据计算结果输出相应的控制指令，驱动执行器调整电机的运行状态，从而实现电机的自动控制。
七、电源的管理电源管理是指对电源进行分配、监控、保护和管理等一系列活动。
在电机控制系统中，电源管理主要负责对系统中的各个部件提供稳定的电源供应，并保证电源的质量和安全可靠性。
电源管理主要包括电源的分配、电压和电流的监控、过载保护和电源故障的处理等方面的内容。
电机控制理论与应用
电机控制理论与应用电机是现代工业中非常重要的设备，广泛应用于各个行业和领域。
电机控制理论和应用是电机技术领域的核心内容之一。
本文将对电机控制理论和应用进行探讨，并介绍其相关概念、原理和实际应用。
一、电机控制理论的基础知识电机控制理论是研究电机工作原理、调速方式、控制方法和控制系统的学科。
在学习电机控制理论之前，我们需要了解一些基础知识。
1.1 电机工作原理电机是将电能转化为机械能的装置。
根据电机工作原理的不同，电机可以分为直流电机和交流电机两大类。
直流电机是利用直流电源产生的磁场与定子磁场相互作用而产生转矩，从而实现机械运动。
而交流电机则是通过交流电源产生的交变磁场与转子磁场相互作用来完成输出功率。
1.2 电机调速方式电机的调速方式通常有机械调速和电子调速两种。
机械调速是通过机械装置改变电机输出轴的转速来实现调速；而电子调速则是通过调节电机输入电压、频率或绕组电阻来控制电机的转速。
1.3 电机控制方法电机控制方法有很多种，常见的有恒流控制、恒压控制、矢量控制等。
不同的电机控制方法适用于不同的实际应用场景，可以根据需要选择合适的控制方法。
二、电机控制的应用领域电机控制广泛应用于各个行业和领域，以下是几个常见的应用领域。
2.1 工业自动化在工业生产中，电机控制是实现自动化生产的重要手段。
通过电机的控制，可以实现生产线的自动化运行，提高生产效率和质量。
2.2 交通运输电机控制在交通运输领域的应用非常广泛。
例如，电动车和混合动力汽车使用电机控制来实现驱动系统和能量回收系统的控制，提高汽车的能效和环保性能。
2.3 家用电器电机在家用电器中的应用非常普遍，如电视、洗衣机、空调等。
通过电机控制，可以实现家电产品的智能控制和功能扩展。
2.4 新能源领域在新能源领域，电机控制也起着关键的作用。
例如，风力发电机组中的发电机采用电机控制来实现风能的转换和电能的调节。
2.5 机器人技术机器人技术是电机控制应用的一个重要领域。
电动机控制原理
电动机控制原理电动机是一种将电能转化为机械能的设备，广泛应用于各个领域中。
电动机的控制原理是指如何通过电信号对电动机进行启停、调速和转向控制的方法和技术。
本文将围绕电动机控制原理展开讨论，介绍几种常见的电动机控制原理以及其工作原理和应用。
一、直流电动机的控制原理直流电动机是一种具有简单结构和可靠性较高的电动机，其控制原理主要有以下几种。
1. 直接启动控制直接启动控制是最简单的电动机控制方法之一。
通过开关将电源直接连接到电动机，使电动机达到额定转速。
该方法适用于较小功率的直流电动机。
2. 初级电阻控制初级电阻控制是一种通过串联电阻来降低直流电动机起动电流的控制方法。
通过改变串联电阻的值，可以调节起动过程中电动机的转矩和速度。
该方法适用于较大功率的直流电动机。
3. 双绕组控制双绕组控制是一种通过切换电动机绕组的方式来实现调速的控制方法。
通过切换电阻或电路来改变电动机的绕组，可以实现不同的转速和转矩输出。
该方法适用于需要频繁调速的应用场景。
4. 脉宽调制控制脉宽调制控制是一种通过改变开关管的导通比例来调节电动机转速的控制方法。
通过调节导通比例，可以改变电动机供电电压的有效值，从而实现调速控制。
该方法适用于需要精确控制转速的应用场景。
二、交流电动机的控制原理交流电动机是一种应用广泛的电动机类型，其控制原理主要有以下几种。
1. 定频启动控制定频启动控制是一种将交流电源直接连接到电动机进行启动的控制方法。
通过直接改变电动机绕组的供电频率来改变转速和转矩输出。
该方法适用于负载较轻的应用场景。
2. 变频调速控制变频调速控制是一种通过改变电源频率和电压来调节交流电动机转速的控制方法。
通过改变供电频率和电压的大小，可以实现对电动机转速和转矩的精确调节。
该方法适用于负载较重、需要精确控制的应用场景。
3. 矢量控制矢量控制是一种通过改变交流电动机的电流、电压和频率来实现对转速的精确调节的控制方法。
通过电流和电压的矢量合成，可以实现电动机的转矩和转速控制。
模拟电机控制原理及应用
模拟电机控制原理及应用电机控制原理是指通过控制电机的开关装置、信号输入和输出以及电机驱动系统来控制电机的转速、方向和扭矩等参数的一系列技术方法。
电机控制系统是工业自动化中的核心部分，广泛应用于各个领域，如制造业、交通运输、冶金等。
电机控制系统主要包括三个方面的内容：电机的开关装置、信号输入和输出以及电机驱动系统。
电机的开关装置包括电机的起动、停止、转向等操作；信号输入和输出包括传感器的信号输入和控制器的输出；电机驱动系统包括变频器、伺服控制器等。
电机控制系统的工作原理是通过控制电机的电流、电压、频率等参数来实现对电机的控制。
常见的电机控制方法包括直接启动、变压器降压启动、阻抗降压启动、电阻切换启动、星角变压器启动、变频启动等。
其中，直接启动是最简单、最常用的电机控制方法，即直接连接电源，将电机开启。
变压器降压启动是通过连接变压器实现对电机的控制，可以减小电机的起动电流。
阻抗降压启动利用降低电机电压来减小起动电流，提高启动质量。
电阻切换启动是通过切换电阻来减小电机的起动电流，常用于大功率电机的启动。
星角变压器启动是通过切换变压器的连接方式来调节电机的起动转矩和启动电流，常用于中小功率电机的启动。
变频启动是通过变频器对电机的电流和频率进行调节，实现对电机的平稳启动和调速控制。
电机控制系统的应用非常广泛。
在制造业中，电机控制系统广泛应用于各类生产设备的运行控制，如机床、输送设备、包装设备等。
在交通运输领域，电机控制系统被用于汽车、火车、电梯等交通工具的启动和驱动控制。
在冶金领域，电机控制系统被用于钢铁、铝合金等金属材料的生产过程中的控制。
电机控制系统的优点之一是可以实现对电机的精确控制，可以根据实际需求调整电机的转速、方向和扭矩等参数。
此外，电机控制系统还可以实现对电机的保护功能，如过载保护、短路保护等。
同时，电机控制系统可以实现远程监控和自动控制，提高生产效率和安全性。
总之，电机控制原理及应用是工业自动化领域的关键技术之一。
电驱动控制系统的工作原理
电驱动控制系统的工作原理
电驱动控制系统是由电机、电源、控制器及相关传感器组成的系统。
其工作原理如下：
1. 电源供电：电驱动控制系统使用电源提供电能给电机。
电源可以是直流电源或交流电源，根据系统需求而定。
2. 控制器接收信号：控制器是电驱动控制系统的核心部件，接收来自用户输入或传感器的信号。
用户输入信号可以包括加速、减速、转向等操作指令。
3. 传感器检测参数：电驱动控制系统通常配备不同类型的传感器，用于检测电机的转速、位置、温度等参数，并将这些参数传输给控制器。
4. 控制算法处理信号：控制器根据接收到的信号和传感器检测到的参数，通过预设的控制算法进行处理。
控制算法可以根据需要进行调整，以实现不同的控制目标。
5. 控制信号输出：控制器经过处理后，会产生控制信号，将其发送给电机。
控制信号可以调整电机的电流、电压等参数，从而影响电机的运行状况。
6. 电机运行：电机根据接收到的控制信号进行动作。
电机会根据控制信号的变化调整自身的转速、扭矩等，以达到控制系统预设的要求。
7. 反馈信息传回控制器：电驱动控制系统通常会内置反馈传感器，用于检测电机运行状态。
反馈信息会传回控制器，以便控制器根据反馈信息进行进一步的调整和优化。
通过不断循环上述步骤，电驱动控制系统可以实现对电机的精确控制，满足用户的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机控制系统的工作原理及应用
一、引言
电机控制系统是现代工业中广泛应用的一种自动化系统。
它通过对电机的控制，实现对机械设备的精确控制和调节。
本文将介绍电机控制系统的工作原理及其在各个领域的应用。
二、电机控制系统的工作原理
电机控制系统主要由以下几个组成部分组成：
1.电机：电机是电机控制系统的核心部件，负责转换电能为机械能。
电
机的类型可以是直流电机、交流电机或步进电机等。
2.电源：电源为电机提供所需的电能。
3.传感器：传感器用于感知电机的工作状态和环境参数，如转速、温度
等。
4.控制器：控制器是电机控制系统的大脑，负责对电机进行控制和调节，
根据传感器的反馈信号进行判断和决策。
5.执行器：执行器将控制器发出的控制信号转换为电机所需的驱动力，
驱动电机正常工作。
电机控制系统的工作原理可以概括为以下几个步骤：
1.接收信号：控制器接收传感器传来的电机状态信号和环境参数信号。
2.判断和决策：控制器根据接收到的信号进行判断和决策，确定电机应
该采取的工作模式和参数。
3.发出控制信号：控制器根据决策结果发出相应的控制信号。
4.控制电机：执行器接收控制器发出的控制信号，将其转换为电机所需
的驱动力，控制电机正常工作。
5.监测与反馈：控制器持续监测电机的工作状态，并根据传感器的反馈
信号进行实时调节和控制。
三、电机控制系统的应用
电机控制系统广泛应用于各种工业领域和生活场景。
以下列举了几个常见的应
用领域：
1.机械制造：电机控制系统在机械制造中起到关键作用。
它可以控制机
床、输送设备、装配线等机械设备的运行，实现精确的加工和组装。
2.自动化生产线：电机控制系统被广泛应用于自动化生产线。
它可以实
现对生产线上的各种机械设备的自动控制和调节，提高生产效率和产品质量。
3.物流仓储：电机控制系统在物流仓储领域也有重要应用。
它可以控制
货物的输送、分拣和储存，实现高效的物流管理。
4.汽车制造：电机控制系统在汽车制造中扮演重要角色。
它可以控制汽
车的发动机、制动系统、转向系统等关键部件，实现对汽车性能和安全的控制和调节。
5.智能家居：电机控制系统在智能家居领域有着广泛的应用。
它可以控
制家庭中的电器设备，如空调、电视、照明等，实现远程控制和智能化管理。
四、总结
电机控制系统是现代工业中不可或缺的自动化系统，通过对电机的控制和调节，实现对机械设备的精确控制和自动化运行。
本文介绍了电机控制系统的工作原理及其在各个领域的应用，希望能对读者对电机控制系统有更深入的了解。
