基于FPGA的数字信号处理与实现
基于FPGA的数字信号处理系统设计

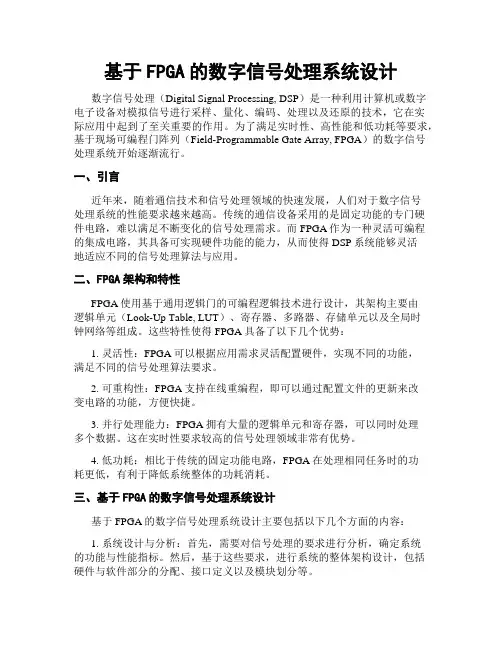

基于FPGA的数字信号处理系统设计数字信号处理（Digital Signal Processing, DSP）是一种利用计算机或数字电子设备对模拟信号进行采样、量化、编码、处理以及还原的技术，它在实际应用中起到了至关重要的作用。
为了满足实时性、高性能和低功耗等要求，基于现场可编程门阵列（Field-Programmable Gate Array, FPGA）的数字信号处理系统开始逐渐流行。
一、引言近年来，随着通信技术和信号处理领域的快速发展，人们对于数字信号处理系统的性能要求越来越高。
传统的通信设备采用的是固定功能的专门硬件电路，难以满足不断变化的信号处理需求。
而FPGA作为一种灵活可编程的集成电路，其具备可实现硬件功能的能力，从而使得DSP系统能够灵活地适应不同的信号处理算法与应用。
二、FPGA架构和特性FPGA使用基于通用逻辑门的可编程逻辑技术进行设计，其架构主要由逻辑单元（Look-Up Table, LUT）、寄存器、多路器、存储单元以及全局时钟网络等组成。
这些特性使得FPGA具备了以下几个优势：1. 灵活性：FPGA可以根据应用需求灵活配置硬件，实现不同的功能，满足不同的信号处理算法要求。
2. 可重构性：FPGA支持在线重编程，即可以通过配置文件的更新来改变电路的功能，方便快捷。
3. 并行处理能力：FPGA拥有大量的逻辑单元和寄存器，可以同时处理多个数据。
这在实时性要求较高的信号处理领域非常有优势。
4. 低功耗：相比于传统的固定功能电路，FPGA在处理相同任务时的功耗更低，有利于降低系统整体的功耗消耗。
三、基于FPGA的数字信号处理系统设计基于FPGA的数字信号处理系统设计主要包括以下几个方面的内容：1. 系统设计与分析：首先，需要对信号处理的要求进行分析，确定系统的功能与性能指标。
然后，基于这些要求，进行系统的整体架构设计，包括硬件与软件部分的分配、接口定义以及模块划分等。
2. 信号采集与预处理：系统中的信号可能是模拟信号，需要通过模数转换器（Analog-to-Digital Converter, ADC）将模拟信号转换为数字信号。
基于FPGA的两种DDS实现
基于FPGA的两种DDS实现直接数字频率合成（Direct Digital Synthesis，DDS）是一种基于数字信号处理的频率合成方法，通过将一个连续的幅度和相位可调的数字信号与一个时钟信号相乘，可以产生高精度的频率信号。
在FPGA（Field Programmable Gate Array）中，DDS可以通过数字逻辑实现。
本文将介绍两种基于FPGA的DDS实现方法。
LUT是FPGA中常用的存储组件，可以用于存储预先生成的数字信号样本。
基于LUT的DDS实现方法是将一个固定的正弦波样本表存储在LUT 中，然后通过改变LUT的读指针位置来产生不同频率的正弦波信号。
具体实现步骤如下：1)根据需要生成的信号频率，计算出每一个时钟周期对应的读指针步进量，即相位步进量。
2)初始化读指针位置为0，以时钟信号为基准，每一个时钟周期将读指针位置加上相位步进量。
3)将读指针位置作为索引，从LUT中读取相应的正弦波样本值。
4)将读取到的正弦波样本值输出为DDS的输出信号。
基于LUT的DDS实现有以下优点：-简单易于实现，适合低频率应用。
-输出信号的频率可精确控制，具有较高的频率精度。
-可以通过修改LUT中的正弦波表，实现不同幅度和相位的输出信号。
另一种常见的DDS实现方法是基于相位累加器。
相位累加器是一个用于存储和计算相位信息的寄存器，通过不断累加相位步进量来产生不同频率的输出信号。
具体实现步骤如下：1)根据需要生成的信号频率，计算出每一个时钟周期对应的相位步进量。
2)初始化相位累加器为0，在每一个时钟周期将相位步进量加到累加器中。
3)将相位累加器的高位作为正弦波LUT的读指针，将读取到的正弦波样本值输出为DDS的输出信号。
基于相位累加器的DDS实现有以下优点：-输出信号的频率可精确控制，具有较高的频率精度。
-可以通过修改相位步进量，实现不同频率的输出信号。
-相位累加器可以很容易地实现相位调制和频率调制等功能，具有较高的灵活性。
基于FPGA的数字信号处理算法实现与优化
基于FPGA的数字信号处理算法实现与优化数字信号处理（DSP）是一种通过数字计算器对模拟信号进行处理和转换的技术。
在现代通信、音频处理、图像处理、雷达与声呐等领域中，数字信号处理技术得到了广泛的应用。
为了实现高效的数字信号处理，采用FPGA（Field Programmable Gate Array）作为实现平台是一个不错的选择。
本文将探讨基于FPGA的数字信号处理算法的实现与优化。
一、FPGA概述FPGA是一种可编程的逻辑集成电路，由大量可编程逻辑单元（PLU）和大量的内部互联资源构成。
FPGA具有灵活性高、计算密度高、功耗低等优点，因此在数字信号处理领域中得到了广泛应用。
FPGA的可编程性使得它可以灵活地实现各种数字信号处理算法，并可以根据需求对算法进行优化。
二、数字信号处理算法数字信号处理算法包括一系列数学运算和数字滤波器的设计。
常见的数字信号处理算法包括傅里叶变换、滤波、降噪等。
在FPGA上实现数字信号处理算法需要考虑算法的复杂度、延迟和功耗等因素。
将算法转化为硬件描述语言（HDL）可以使得算法在FPGA上运行更高效，且可以通过优化来提高性能。
三、FPGA中数字信号处理算法的实现在FPGA中实现数字信号处理算法需要将算法转化为硬件描述语言，例如VHDL或Verilog。
首先需要对算法进行建模和仿真验证，然后根据算法的复杂度和性能需求进行优化。
通过对算法进行划分和并行化，可以提高算法在FPGA上的运行速度。
此外，还可以采用硬件加速器、数据存储优化等手段来提高算法的效率。
四、优化策略在FPGA中实现数字信号处理算法时，有一些常用的优化策略可以提高算法的性能。
首先是流水线技术，将算法划分为多个阶段并行执行，可以提高系统的运行速度。
其次是定点化运算，使用定点数表示浮点数可以节省资源和功耗。
另外，还可以采用复杂度折中的方法，通过减少部分计算以降低算法复杂度。
五、案例研究以图像处理为例，实现数字信号处理算法的优化。
基于FPGA的DDC(数字下变频)设计与实现
在早期的雷达收发系统中，都是采用模拟器件来实现各个功能模块，设计过程中经常会出现温度漂移、增益变化等问题.相对于模拟电路来说，数字电路具有可自检、可编程等优点,上面所述的系统很多部分都已经逐步数字化.在数字化进程中,数字信号处理技术的应用也受到了雷达系统研究工作者的重视,成为相关积累(如FFT、数字滤波、脉冲压缩等）、非相关积累（视频积累）、目标检测以及图像处理等功能的技术保证。随着数字信号处理理论的不断成熟和完善，微电子技术的飞速发展，雷达技术和其它的电子信息化技术的发展，尤其是软件无线电技术的兴起，更加方便了雷达数字化系统的实现。在这样的发展趋势下，除了微波发射和射频部分，整个雷达系统将全部由数字电路实现，在数字信号处理的优势能得到全面的发挥的同时，还使具有体制标准化、系统数字化，功能模块化，低功耗，高度开放性以及灵活性等性能,这将成为了现代雷达系统的关键技术和发展趋势［]。在现今的高科技发展的时代,人们纷纷打起的信息战和电子战,雷达系统在其中扮演的角色尤为重要。为了能更好的适应现代战争的需求，对现今的雷达系统也提出抗干扰、反隐形，具有高分辨力以及强大的自我生存等能力，高要求的提出，使得雷达信号处理技术的研究也得到了快速的进步.目前雷达信号处理正在由视频处理阶段向中频处理阶段迈进,目的就是实现雷达中频以下的处理全部数字化，研究热点.
微系统设计、测试与控制
课程大作业之
基于FPGA的DDC(数字下变频）的设计与仿真
基于FPGA的数字信号处理系统设计与实现
基于FPGA的数字信号处理系统设计与实现数字信号处理（DSP）是对数字信号进行处理和分析的技术方法，广泛应用于通信、音频、图像等领域。
其中，利用可编程逻辑器件进行数字信号处理的算法加速已成为一种重要的技术趋势。
本文主要讨论基于FPGA（Field Programmable Gate Array）的数字信号处理系统的设计与实现。
一、FPGA的基础知识及特点FPGA是一种具有可编程逻辑和可编程连接的硬件器件，能够实现用户自定义的数字电路功能。
与固定功能的ASIC（Application-Specific Integrated Circuit）相比，FPGA具有灵活性强、开发周期短、成本低等优势。
在数字信号处理系统中，FPGA可以作为一种高性能的实现平台。
二、数字信号处理系统的基本框架数字信号处理系统通常包括信号的采集、预处理、算法处理和结果输出等步骤。
在FPGA上实现数字信号处理系统时，通常将这些步骤划分为不同的模块，并将其设计成可并行执行的结构，以提高系统的吞吐量和性能。
1. 信号采集与预处理信号采集模块通常用于将模拟信号转换成数字信号，并对其进行采样和量化处理。
预处理模块则用于滤波、降噪、增益控制等处理，以准备信号供后续的算法处理模块使用。
2. 算法处理算法处理模块是数字信号处理系统的核心，其中包括常用的信号处理算法，例如快速傅里叶变换（FFT）、数字滤波器、自适应滤波器等。
这些算法通常采用并行处理的方式，以提高系统性能。
3. 结果输出结果输出模块将经过处理的数字信号转换成模拟信号，并通过数字至模拟转换器（DAC）输出。
此外，还可以添加显示设备或通信接口，以直观地观察处理结果或将结果传输到其他设备。
三、基于FPGA的数字信号处理系统的设计流程基于FPGA的数字信号处理系统设计一般包括硬件设计和软件设计两个层面。
1. 硬件设计硬件设计主要包括系统的功能分析与规划、模块的设计与实现以及系统的验证与测试。
电子信息工程技术毕业设计--基于FPGA的数字信号处理系统设计
电子信息工程技术毕业设计--基于FPGA的数字信号处理系统设计电子信息工程技术毕业设计通常需要涵盖电子信息工程领域的多个方面，包括电子线路设计、数字信号处理、通信原理、电磁场与电磁波、嵌入式系统等。
题目：基于FPGA的数字信号处理系统设计一、研究背景与意义数字信号处理是电子信息工程技术领域的重要分支，广泛应用于通信、音频、图像处理等领域。
随着科技的不断发展，数字信号处理系统的性能和速度要求越来越高。
FPGA（现场可编程门阵列）作为一种可编程逻辑器件，具有高性能、灵活性好、开发周期短等优点，适用于数字信号处理系统的设计。
二、研究内容与方法1.研究内容（1）FPGA芯片选型及编程语言研究：选择合适的FPGA芯片型号，学习并掌握FPGA的硬件描述语言（如VHDL或Verilog）编程。
（2）数字信号处理算法研究：研究并实现常见的数字信号处理算法，如FIR滤波器、FFT变换等。
（3）系统硬件设计：设计数字信号处理系统的硬件架构，包括FPGA、AD/DA转换器、存储器等器件的连接与配置。
（4）系统软件设计：编写数字信号处理系统的软件程序，实现算法的处理和控制功能。
（5）系统性能测试与分析：对设计的数字信号处理系统进行性能测试和结果分析，验证系统的正确性和性能指标。
2.研究方法（1）文献综述：通过查阅相关文献和资料，了解FPGA在数字信号处理系统中的应用和发展现状。
（2）理论分析：对数字信号处理算法和FPGA的硬件编程进行理论分析和研究。
（3）实验验证：搭建实验平台，对设计的数字信号处理系统进行实验验证和性能测试。
（4）结果分析：对实验结果进行分析和讨论，优化和改进系统的性能和设计。
三、预期成果与展望通过本次毕业设计，预期能够实现以下成果：1.掌握FPGA的硬件描述语言编程和数字信号处理算法的理论知识。
2.设计并实现一个基于FPGA的数字信号处理系统，提高系统的性能和速度。
3.通过实验验证和性能测试，优化和改进系统的性能和设计，提高系统的稳定性和可靠性。
基于fpga毕业设计
基于fpga毕业设计
基于FPGA（现场可编程门阵列）的毕业设计是一种通过使用FPGA芯片来实现特定功能的项目。
在毕业设计中，FPGA可
以用于开发和运行各种硬件电路和数字信号处理算法。
以下是一些可能的基于FPGA的毕业设计主题：
1. 数字信号处理器：使用FPGA开发一个高性能的数字信号
处理器，用于实现音频、图像或视频处理算法。
2. 高性能数据采集系统：设计和实现一个基于FPGA的高性
能数据采集系统，用于实时采集和处理大量传感器数据。
3. 实时图像处理算法：使用FPGA开发实时图像处理算法，
比如边缘检测、目标跟踪或图像增强。
4. 数字通信系统：设计和实现一个基于FPGA的数字通信系统，用于实时传输和处理数字信号。
5. 深度学习加速器：开发一个专用的深度学习加速器，利用FPGA的并行计算能力实现快速的神经网络推理。
6. 嵌入式系统设计：使用FPGA设计和实现一个嵌入式系统，可用于控制和监控特定的硬件设备或系统。
7. 高级计算机视觉系统：设计和实现一个高级计算机视觉系统，用于实时检测和识别复杂的视觉模式。
这些只是一些可能的毕业设计主题，实际的项目选择应根据个人兴趣、技术能力和导师建议进行。
在选定主题后，需要进行详细的设计和实现，在毕业设计中充分利用FPGA的可编程功能和高性能计算能力。
基于FPGA的并行处理实现数字中频的设计
基于FPGA的并行处理实现数字中频的设计什么是数字中频？数字中频（Digital Intermediate Frequency，DIF）是现代通信设备中的一个重要概念。
通信系统的本质是传输信息，而信息通常是通过变化的信号进行表示的。
在数字通信中，采用的是数字信号。
信号需要传输到接收端，但是在传输过程中受到了噪声和失真等干扰，因此需要进行滤波和整形处理，将原始信号转换为合适的数字信号。
数字中频处理就是在信号传输过程中将原始信号转换成一个中频信号进行处理，然后再将中频信号转换成数字信号。
中频信号具有一定的宽带性和抗干扰能力，因此可以更好地保留原始信号的特性。
FPGA处理器基础FPGA（Field Programmable Gate Array）是一种可编程逻辑器件，可以通过编程来实现不同的逻辑电路功能。
FPGA的特点是可重构性强、功耗低、时钟频率高、内部存储容量大、接口丰富等。
由于这些特点，FPGA通常被用于高性能计算、数字信号处理、高速数字系统通信等领域。
FPGA内部主要由可编程逻辑单元（Programmable Logic Blocks，PLB）和专用硬件模块构成，可以通过编程实现不同逻辑电路的功能，并且可以通过接口与外围设备进行通信。
因为FPGA的可编程性，所以一个硬件设备可以在不改变硬件电路结构的情况下改变其功能，这是传统基于硬件设计的电路无法实现的。
FPGA内部分为两种资源，一种资源为可编程逻辑资源，主要用于实现自定义的逻辑电路，另一种资源为系统资源，主要包括许多硬件模块，如乘法器、高速存储器、DMA控制器、时钟管理单元等。
这两种资源结合起来，可以构建出具有高性能和高可靠性的系统。
基于FPGA的数字中频处理器FPGA的高度可编程性和实时性特点，使得其成为数字中频处理器的理想实现平台。
由于数字中频处理器涉及到复杂的数字信号处理算法，因此需要使用高效的算法和数据结构来实现。
同时，数字中频处理器需要进行大规模的并行计算，以保证处理速度。
基于 fpga 的数字频率计的设计与实现
基于 FPGA 的数字频率计的设计与实现随着现代科技的不断发展，我们对数字信号处理的需求也越来越高。
数字频率计作为一种用来测量信号频率的仪器，在许多领域有着广泛的应用，包括无线通信、雷达系统、声音处理等。
在这些应用中，精确、高速的频率测量常常是至关重要的。
而基于 FPGA 的数字频率计正是利用了 FPGA 高速并行处理的特点，能够实现高速、精确的频率计算，因此受到了广泛关注。
本文将从设计思路、硬件实现和软件调试三个方面，对基于 FPGA 的数字频率计的设计与实现进行详细讲解。
一、设计思路1.1 频率计原理数字频率计的基本原理是通过对信号进行数字化，然后用计数器来记录单位时间内信号的周期数，最后根据计数器的数值和单位时间来计算信号的频率。
在 FPGA 中，可以通过硬件逻辑来实现这一过程，从而实现高速的频率计算。
1.2 FPGA 的优势FPGA 作为一种可编程逻辑器件，具有并行处理能力强、时钟频率高、资源丰富等优点。
这些特点使得 FPGA 在数字频率计的实现中具有天然的优势，能够实现高速、精确的频率测量。
1.3 设计方案在设计数字频率计时，可以采用过采样的方法，即对输入信号进行过取样，得到更高精度的测量结果。
还可以结合 PLL 锁相环等技术，对输入信号进行同步、滤波处理，提高频率测量的准确性和稳定性。
二、硬件实现2.1 信号采集在 FPGA 中，通常采用外部 ADC 转换芯片来对输入信号进行模数转换。
通过合理的采样率和分辨率设置，可以保证对输入信号进行精确的数字化处理。
2.2 计数器设计频率计最关键的部分就是计数器的设计。
在 FPGA 中，可以利用计数器模块对输入信号进行计数，并将计数结果送入逻辑单元进行进一步的处理。
2.3 频率计算通过对计数结果进行适当的处理和归一化，可以得到最终的信号频率。
在这一过程中，需要注意处理溢出、误差校正等问题，以保证频率测量的准确性和稳定性。
三、软件调试3.1 FPGA 开发环境在进行基于 FPGA 的数字频率计设计时，可以选择常见的开发工具，例如 Xilinx Vivado 或 Quartus II 等。
第7章基于FPGA的DSP开发设计
第7章基于FPGA的DSP开发设计FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，在数字信号处理（DSP）领域中具有广泛应用。
基于FPGA的DSP开发设计可以帮助实现高性能、低功耗的数字信号处理系统。
本文将介绍基于FPGA的DSP开发设计的基本原理和应用领域。
基于FPGA的DSP开发设计主要涉及数字信号处理算法的实现和系统的优化。
FPGA可以通过编程来实现各种数字信号处理功能，如滤波、模拟信号采集和生成、音频处理、图像处理等。
相比于传统的DSP芯片，FPGA拥有更高的灵活性和可扩展性，可以根据需要进行编程和重新配置。
基于FPGA的DSP开发设计可以应用于多个领域。
在通信领域，可以利用FPGA实现无线通信系统、数字调制解调器、数字滤波器等功能，提高通信系统的性能和可靠性。
在音频领域，可以利用FPGA实现音频编解码器、音频效果器、音频处理器等功能，提供高质量的音频处理和音乐制作能力。
在图像领域，可以利用FPGA实现图像处理算法、图像传感器接口、视觉系统等功能，提供高速、高分辨率的图像处理能力。
基于FPGA的DSP开发设计需要掌握相关的开发工具和编程语言。
常用的开发工具包括Vivado、Quartus、Xilinx和Altera等，可以用于设计、仿真和调试FPGA的电路。
常用的编程语言包括VHDL（Very High-Speed Integrated Circuit Hardware Description Language）和Verilog，可以用于描述FPGA电路的行为和结构。
此外，还可以使用高级编程语言如C/C++来编写FPGA的控制软件和算法实现。
在进行基于FPGA的DSP开发设计时需要考虑的一些关键因素包括系统性能、功耗和成本。
通过合理的算法设计和系统优化，可以实现高性能和低功耗的数字信号处理系统。
此外，还需要考虑FPGA的资源利用率和频率限制，以充分发挥FPGA的性能和优势。
基于FPGAs的数字信号处理系统设计与实现
基于FPGAs的数字信号处理系统设计与实现一、绪论数字信号处理是指将模拟信号转化成数字信号，并利用数字技术进行信号处理的过程。
数字信号处理技术的应用范围非常广泛，包括音频信号处理、图像处理、雷达信号处理等多个领域。
FPGA （现场可编程门阵列）是一种专用于数字信号处理的可重构硬件平台，被广泛应用于数字信号处理领域。
本文将介绍基于FPGAs的数字信号处理系统设计与实现，主要包括FPGAs与数字信号处理的基础知识、数字信号处理系统的设计、FPGA的实现方法以及设计实例等内容。
二、FPGAs与数字信号处理的基础知识1. FPGAs的概述FPGA是一种可重构硬件平台，可根据不同的应用场景和需求进行编程实现，其可实现高吞吐量、低时延、可靠性高等特点。
FPGA的核心是可编程逻辑单元（FPGA CLB），通常由 Look-Up Table（LUT）、寄存器和可编程互连网络（Switch Matrix）组成，可以通过重新编程改变其功能。
2. 数字信号处理的基本知识数字信号处理是指将模拟信号进行采样、量化、编码等处理后，用数字技术进行处理的过程。
其中包括滤波、变换、编码、解码等多个处理过程。
数字信号处理以矩阵运算为基础，需要高速的计算能力和存储器，通常使用FPGA等硬件平台进行实现。
三、数字信号处理系统的设计数字信号处理系统设计包括系统需求分析、系统框架设计、算法设计等几个步骤。
1. 系统需求分析在数字处理系统设计之前，需要对系统进行需求分析。
需求分析的主要内容包括处理数据的类型、数据量、处理速度要求、系统的灵活性要求等。
需求分析是数字信号处理系统设计的基础，决定了系统的功能和性能指标。
2. 系统框架设计在根据需求分析设计好系统框架之后，需要对数字信号处理系统的算法进行设计。
系统框架的主要目的是将算法流程用硬件进行实现，达到高速、高效的效果。
在系统框架设计过程中，需要考虑不同的算法对系统的硬件资源需求，对设计框架进行优化。
基于FPGA的数字滤波器设计与实现
基于FPGA的数字滤波器设计与实现数字滤波器是信号处理中常用的工具，可以通过滤除不需要的频率成分或者增强需要的频率成分对信号进行处理。
在数字信号处理领域，基于FPGA的数字滤波器设计与实现是一项重要的研究课题。
本文将介绍FPGA数字滤波器的设计原理、实现方法和应用领域。
首先，我们来了解一下FPGA（可编程逻辑门阵列）是什么。
FPGA是一种可重构的硬件平台，它由大量的可编程逻辑门电路构成。
相比于传统的ASIC（专用集成电路）设计，FPGA具有更高的灵活性和可重构性，可以实现多种不同的电路功能。
在数字滤波器设计中，FPGA可以用来实现各种类型的滤波器，如低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
FPGA数字滤波器的设计通常包括以下几个步骤：1. 规格定义：确定滤波器的工作频率范围、滤波器类型（如FIR滤波器或IIR滤波器）、滤波器阶数和滤波器的性能指标等。
2. 滤波器设计：根据规格定义，选择适合的滤波器结构和滤波器系数设计方法，如窗函数法、频率采样法或者最小二乘法等。
设计好的滤波器可以通过MATLAB等工具进行模拟验证。
3. 滤波器实现：将滤波器设计转化为可在FPGA上实现的硬件描述语言（如VHDL或Verilog）。
在这个步骤中，需要将滤波器结构转化为逻辑电路，并根据具体的FPGA平台选择适合的资源分配和布局策略。
4. 仿真验证：使用EDA（电子设计自动化）工具对滤波器进行仿真验证，确保其在FPGA上的功能和性能与设计规格一致。
5. 实际实现：将经过仿真验证的滤波器设计烧录到FPGA 芯片中，并进行实际的性能测试。
测试结果可以与仿真结果进行比较，来评估滤波器的实现质量。
FPGA数字滤波器的设计和实现具有以下几个优势：1. 高性能：FPGA提供了大量的逻辑资源和高速IO接口，可以实现复杂的滤波器结构和算法，并能够处理高速数据流。
2. 低功耗：相比于通用处理器，FPGA的功耗较低，可以在不牺牲性能的情况下降低系统的功耗。
毕业论文-基于FPGA数字信号音频处理总结
基于FPGA数字信号音频处理The Digital Signal Processing of audio based on FPGA摘要：目前，随着电子技术的快速发展人们对MP3多媒体播放器、DVD音频唱盘、Iphone等的音质、体积、功耗和处理速度有了更多更高要求。
因此现在数字音频处理技术已经逐渐取代模拟音频处理技术，并且得到了迅速的普及应用。
音频处理的数字化是利用数字滤波算法对采集的音频信号进行变换处理来实现，对此在本文中介绍了数字滤波器的一些算法。
傅里叶变换（DFT）作为其数字信号处理中的基本运算，发挥着重要作用。
特别是可快速傅里叶变换换（FFT）算法的提出，减少了当N很大的时候DFT的运算量，使得数字信号处理的实现与应用变得更加容易。
由于快速傅里叶变换算法在实际中得到了广泛应用，毕业设计给出了基-2FFT原理、讨论了按时间抽取FFT算法的特点。
本文主要探讨了基于FPGA数字信号音频处理的理论与实现，涉及到了其结构与设计流程、硬件描述语言（VHDL）、Quartus II软件、音频录放、DE2开发板介绍等等。
关键词：音频处理技术、数字滤波、算法、FPGAAbstractAt present,with the rapid development of the electronic technology,people have many higher requirements such as sound quality,volume,power waste and processing speed to the MP3 multimedia,DVD audio disc,Iphone and so on.So nowadays,the analog audio processing technology is replaced gradually by the digital audio processing technology,and digital audio processing technology has a chance to become common and widely used.The audio processing digitization is using the digital filter algorithm to sample.In the part of this passage there are some introduction about the digital filter algorithm. DFT plays an important part in digital signal processing as a basic calculation.Especially,FFT algorithm reduces the calculation quantity when N is a little great ,which makes it much easier for implement and application.As the fast Fourier transform algorithm in practice to a wide range of applications，radix-2 FFT theory has been given out and the characteristic of DIT FFT are discussed in the design of graduation.The passage mainly probes into the theories and realization of the digital signal processing of audio based on FPGA(Field Programmable Gate Array),including its structure and processing of design.It also contains VHDL，Quartus II software ，audio record and broadcast,introduction of DE2 study board and so on.Keywords:audio processing technology、digital filter、algorithm、FPGA前言第一章绪论1.1音频处理技术概述在科技飞速发展的数字化时代，数字音频技术是数字信号处理中应用最为广泛的数字技术之一。
基于FPGA的高速数字信号处理系统设计与实现
基于FPGA的高速数字信号处理系统设计与实现随着时代的进步和科技的发展，数字信号处理（Digital Signal Processing，简称DSP）在各个领域中扮演着重要角色。
而FPGA （Field Programmable Gate Array）作为一种强大的可编程逻辑器件，已经被广泛应用于高速信号处理系统中。
本文将探讨基于FPGA的高速数字信号处理系统的设计与实现。
1. 引言高速数字信号处理系统在实时性和处理速度方面要求较高。
传统的通用处理器往往无法满足这些需求，而FPGA的并行处理能力和灵活性使其成为处理高速数字信号的理想选择。
本文将着重讨论FPGA系统的设计和实现。
2. FPGA基础知识2.1 FPGA原理FPGA是一种可编程逻辑器件，由大量的可编程逻辑单元和存储单元构成。
通过编程可以实现逻辑门、存储器和各种电路。
FPGA的可重构性使得其适用于不同的应用领域。
2.2 FPGA架构常见的FPGA架构包括查找表（Look-up Table，简称LUT）、寄存器和可编程互连网络。
LUT提供逻辑功能，寄存器用于数据存储，而可编程互连网络则实现不同逻辑单元之间的连接。
3. 高速数字信号处理系统设计3.1 系统需求分析在设计高速数字信号处理系统之前，需要明确系统的需求和目标。
这可能包括处理速度、资源利用率、功耗等方面的要求。
3.2 系统架构设计基于FPGA的高速数字信号处理系统的架构设计是关键步骤之一。
需要根据系统需求和目标来选择合适的算法和硬件结构。
可以采用流水线结构、并行处理结构等以提高处理速度。
3.3 硬件设计硬件设计包括选择FPGA器件、选择合适的外设、设计适配电路等。
通过合理的硬件设计可以实现信号处理系统的高速和稳定运行。
4. 实现与验证4.1 FPGA编程使用HDL（Hardware Description Language）进行FPGA编程。
常用的HDL语言包括VHDL和Verilog。
基于FPGA的高速信号采集与处理
摘要近年来，随着科学技术的发展，数字信号处理技术在各个领域得到了广泛的应用。
人们以往通常使用DSP和ARM来对信号进行采集和处理，但由于DSP 和ARM的许多功能都是靠软件来完成，整个软件的运行需要占采样时间的一部分，再加上它们不能很好地控制复杂的外围硬件电路的逻辑，使得它们在高速数据采集和处理上具有很大的缺陷。
现场可编程门阵列（FPGA）具有实时性、可控制性和处理速度快等特点，它的出现使得高速数字信号的采集和处理变得越来越容易。
本文设计了基于FPGA的高速信号采集板，并把所采集的信号数据在FPGA 的开发板DE2上接收、验证和处理。
设计的主要内容包括：1.精心选择A/D采样芯片，设计高速信号采集电路板。
2.简绍FFT的工作原理，并在MATLAB下进行仿真说明。
3.简绍关于FPGA方面的知识和设计所用的开发软件Quartus II 8.0。
4.接收并验证所采集的高速信号，并对其做FFT变换。
试验结果表明，使用FPGA能对高速的信号进行准确的采集和处理。
整个系统的设计具有实时性好，精度高和可修改性强的特点，可以满足高数信号的采集和处理的需要，为从事高速信号采集和处理的相关人员提供了良好的方法和手段。
关键词：FPGA；高速数据；采集；FFT；AbstractIn the recent years, the digital signal processing technology obtained the widespread application in each domain with science's and technology's development, people formerly usually used DSP and ARM to catch and process the signal. But DSP and ARM's many functions completely depend on the software, the entired software's movement needs to occupy the time of catching. in addition they can't control the complex periphery circuit's logic of hardware very well. so they have very big flaw in high speed data gathering and processing. Field－Programmable Gate Array has timeliness, the controllability and the processing speed quickly and so on characteristics ,its appearance causes the high speed figure signal gathering and processing become more and more easy.This article has designed based on the FPGA DE2 development board and have processed the signal data which gathers on FPGA development board DE2,the design coverage includes:1.designing high speed signal gathering circuit board;2.introducting the principle of FFT in detail.3 introduction the knowledge of FPGA and software of QuartusⅡ.4.catching,Confirmating and making the FFT transformation to the signal. The test’s result indicates that it is able to carry o n and process for the high speed signal with FPGA.All the system has the very good timeliness, high precision and strong modifiability characteristic. it is satisfy the high speed signal gathering and the processing’s need.Key Word: FPGA; high speed data; catch; FFT;第一章绪论数字信号处理技术是一门涉及多个学科的新兴技术，在人们日常生活和科研等许多领域都得到了广泛的应用，在过去的几十年里，数字信号处理技术在通信领域得到了广泛的应用，数字信号处理技术是利用计算机系统或其他专门处理系统对数字信号进行增强、压缩、识别和频谱估计等处理，以得到人们所需要的信号形式。
基于FPGA的FFT信号处理器的设计与实现的开题报告
基于FPGA的FFT信号处理器的设计与实现的开题报告一、研究背景与意义傅里叶变换（FFT）是一种非常重要的信号处理算法，在数字信号处理、通信系统、雷达系统等领域广泛应用。
FFT的计算过程需要大量的运算，实时性和精度是实现FFT的核心问题。
目前，计算FFT的方式种类繁多，常用的有软件算法、ASIC芯片和FPGA等硬件实现。
其中，基于FPGA的FFT信号处理器具有低功耗、高性能、可重构性等优点，在某些场合得到了广泛的应用和推广。
本项目立足于FPGA高性能计算平台上，通过对FFT算法和FPGA硬件设计的研究，设计并实现一种含有多路输入、高速计算和低延迟的基于FPGA的FFT信号处理器。
该处理器可以广泛应用于各种领域中的实时信号处理、通信系统等方面，对于提升信号处理的效率和性能具有一定的实际应用价值和业务推广前景。
同时，也会对FPGA的设计和实现技术的研究提供宝贵的经验和思路参考。
二、研究内容和方案根据本项目研究要求，我们将从以下几个方面入手，逐步实现基于FPGA的FFT信号处理器：1. 算法研究：研究FFT算法的数学原理和实现思路，了解不同FFT 算法之间的差异和优劣。
结合FPGA硬件设计的实际限制和特点，选择适合的FFT算法和计算方式，寻求提高算法性能的方法和技巧。
2. 系统框架设计：设计FFT信号处理器的硬件框架，包括时序控制单元、外部存储器接口、数据输入输出接口等。
考虑多路输入、高速计算和低延迟等要求，优化系统内部的硬件电路。
3. 实现与调试：编写VHDL语言描述FFT处理器的硬件电路，并利用Quartus II软件进行综合和布局布线，生成可用于载入FPGA的映像文件。
在硬件实现完成后，进行各种测试和验证，优化调试系统的性能和稳定性。
4. 性能评估和对比：对设计和实现的FFT信号处理器进行性能评估，包括计算速度、功耗、延迟等指标的测试和分析。
同时，对比与其他实现FFT处理器的方式，说明基于FPGA的FFT信号处理器所具有的优势和不足之处。
基于FPGA的高性能数字信号处理系统设计
基于FPGA的高性能数字信号处理系统设计随着数字信号处理技术的发展，数字信号处理系统在通信、雷达、生物医学、图像处理等领域中得到了广泛应用。
而FPGA技术则因其高性能、可编程性和可重构性成为数字信号处理系统中的重要组成部分。
本文将从以下几个方面阐述基于FPGA的高性能数字信号处理系统设计，包括FPGA架构、数字信号处理算法、系统级设计方法和应用案例。
FPGA架构FPGA（Field Programmable Gate Array）是一种基于现场可编程的硬件逻辑芯片。
FPGA内部由可编程逻辑单元（PL）、内存单元（BRAM）和数字信号处理单元（DSP）等模块组成，可以实现数字信号处理和数据通路等复杂的逻辑功能。
FPGA架构的选择对数字信号处理系统的性能和功耗有很大的影响。
通常选择的FPGA架构有两种：面向计算型的FPGA和面向通信型的FPGA。
其中，面向计算型的FPGA适用于高性能计算应用，提供高速的时钟频率和大量的计算资源；而面向通信型的FPGA适用于高速数据通信应用，能够提供高速的数据传输和处理效率。
数字信号处理算法数字信号处理算法是数字信号处理系统的核心部分，其主要任务是实现输入信号的特定操作，例如通信领域的调制、解调、信道编码和解码，图像处理领域的滤波、变换和分割等。
不同的数字信号处理算法对FPGA内部资源的需求也不同。
为了实现高性能的数字信号处理，使用一些常见的优化方法也是必不可少的。
如采用低复杂度算法、算法设计的并行化等方法，可以降低算法的时间和空间复杂度，从而提升系统的性能。
系统级设计方法在数字信号处理系统设计中，系统级设计方法是至关重要的。
系统级设计旨在将不同模块的功能组合起来，并通过优化系统架构、分配资源，以实现数字信号处理任务。
常用的系统级设计方法包括时序分析、时序优化、布局和布线等。
时序分析可帮助设计人员识别电路中的时序约束，从而避免电路时序问题。
时序优化则是通过合理的资源分配和时钟树设计来优化时序关系。
毕业设计 基于FPGA数字信号处理
前言PIC16F87X系列是由Microchip公司研制和开发的新产品，可以实现在线调试和在线编程。
并开发了一套在线调试工具MPLAB-ICD和相应的开发平台。
本设计是用PIC16F877单片机设计一个串口显示电路,主要对串口显示的硬件和一些简单的程序进行了介绍。
有PIC16F877的功能和管脚、串口显示的硬件电路图、程序以及程序流程图等。
PIC16F877是由Microchip公司所生产开发的新产品，属于PIC micro系列单片微机，具有Flash program程序内存功能，可以重复烧录程序，适合教学、开发新产品等用途；而其内建ICD(In Circuit Debug)功能，可以让使用者直接在单片机电路或产品上，进行如暂停微处理器执行、观看缓存器内容等，能快速地进行程序除错与开发。
目录第一部分、设计要求- - - - - - - - - - - - - - - - - - - 3一、设计题目 - - - - - - - - - - - - - - - - - - - - - - 3二、设计要求 - - - - - - - - - - - - - - - - - - - - - - 3三、设计步骤 - - - - - - - - - - - - - - - - - - - - - - 3 第二部分、元器件的介绍 - - - - - - - - - - - - - - 3一、PIC16F877的结构介绍- - - - - - - - - - - - - 3 1．PIC16F877的基本功能模块 - - - - - - - - - - - - - - 3 2．PIC16F877的专用功能模块- - - - - - - - - - - - - - 4二、PIC16F877的引脚- - - - - - - - - - - - - - 4 1．系统配置引脚 - - - - - - - - - - - - - - - - - - - - 5 2．I/O功能引脚 - - - - - - - - - - - - - - - - - - - - 6三．特殊内嵌功能- - - - - - - - - - - - - - - - - - - 9四．74LS164的介绍 - - - - - - - - - - - - - - - - - - - - 9第三部分、电路部分- - - - - - - - - - - - - - - - - - - 9一、PIC16F877基本电路- - - - - - - - - - - - - - - 101、PIC振荡频率电路 - - - - - - - - - - - - - - - - - - 102．外加电源与重置电路 - - - - - - - - - - - - - - - - - 12第四部分、程序设计部分- - - - - - - - - - - - - - 12一、程序流程图- - - - - - - - - - - - - - - - - - - - 12二、程序设计- - - - - - - - - - - - - - - - - - - - - 12 第五部分、心得体会- - - - - - - - - - - - - - - - - - 15第一部分、设计要求一、设计题目：PIC16F877的串口显示二、设计要求：1、用PIC16F877串口实现显示。
基于数字信号处理的FPGA实现
基于数字信号处理的 FPGA实现摘要：高速通信接口设计FPGA可用于高速信号处理。
一般来说，在AD采样率较高并且数据速率也较高的情况下，就需要对数据、处理信号、发送信号、存储数据进行处理，例如处理数据、过滤数据、减少数据速率等。
数字信号处理包含图像处理、雷达信号处理、医疗信号处理等，其优点在于良好的实时性能。
通过面积换高速，可以获得比CPU更快、更大的并行度。
关键词：数字信号；数字信号处理；FPGA实现；前言：通过使用FPGA设计ASIC电路，可以在不进行芯片制造的情况下获得适当的芯片。
FPGA可以用作其他全色或半定制ASIC电路的中间采样芯片。
FPGA 有很多触发器和输入输出销，其中FPGA是具有最短设计周期、最低开发成本以及ASIC电路最低风险的设备之一，并且FPGA采用低功耗、高速chmos技术，与cmos和ttl电平兼容。
1.FPGA应用的三个主要方向1.1第一个方向第一个方向被用于以往通信装置的高速接口电路的设计。
设计者需要理解高速接口电路设计和高速数字电路板水平设计，在解决高速收发机过程中的信号完整性问题。
FPGA最初在通信领域被广泛使用，而且距离很远。
另一方面，通信领域需要高速的通信协议处理方法，但是通信协议总是被变更，不适合制作特殊芯片，因此能够灵活变更功能的FPGA是第一选择。
迄今为止，应用FPGA的一半以上也存在于通信行业。
1.2第二个方向第二个方向也可以被称为数字信号处理方向或数学计算方向，这是因为其自身大大超出了信号处理的范围。
例如，最早在2006年，报道美国使用FPGA分析财务数据，并且在此基础之上，FPGA设计者需要具备一个恒定的数学基础，并且可以理解和改进相对复杂的数学算法，并使用FPGA内部的各种资源将其转化为实际的运算电路。
然而，最近在欧洲和美国等地区，人们发现许多电子和计算机系统已经进入金融业，以更好地发展金融信号处理。
随着传输数量的增加，FPGA其他领域的数学计算功能将得到更好地展示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于FPGA的数字信号处理与实现数字信号处理简介
数字信号处理，简称DSP，是利用数字计算机对模拟信号进行采样、量化、变换、滤波、压缩、编码等处理方式，从而实现对信号的分析、处理、存储、传递和重构的技术。
数字信号处理的优点在于可以使得信号处理非常快速和高效，从而解决类似于滤波、降噪和模拟信号转换等问题。
其中一个重要的实现方式，基于FPGA的数字信号处理，将在下面进行介绍和讨论。
基于FPGA的数字信号处理
FPGA（Field Programmable Gate Array）是一种可编程逻辑器件，它的内部由
多个可编程逻辑单元、存储单元和连接电路组成。
该器件可以通过开发板进行编程，从而实现各种不同的功能和应用。
由于其可重构的特性，FPGA已经被广泛应用于
数字信号处理、图像处理、通信、工业控制和计算机视觉等领域。
在数字信号处理中，FPGA可用来实现数字滤波器、FFT算法、信号压缩、图
像处理和加密等功能。
与传统的硬件设计相比，基于FPGA的数字信号处理更加
灵活和高效，因为它可以很容易地修改和升级设计以适应功能的变化，而不需要重新设计、制造和测试新的硬件设备。
此外，FPGA的并行处理和高速信号处理能力
也使其成为数字信号处理的理想选择。
数字滤波器的实现
数字滤波器是数字信号处理的重要组成部分之一。
它通常用于去除信号中的噪声、干扰和其他不需要的组成部分，从而提高信号的质量和准确性。
基于FPGA
的数字滤波器可以使用FIR（Finite Impulse Response）或IIR（Infinite Impulse Response）算法实现。
在FPGA的实现中，滤波器通常被分解成了许多并行的处理
器单元，从而显著提高了处理速度和效率。
FFT算法的实现
FFT（Fast Fourier Transform）是一种数字信号处理方法，用于将一个时域信号转换为一个频域信号。
FFT算法通常用于信号分析和处理，例如在音频和图像处理等领域中。
在基于FPGA的FFT实现中，主要采用了复数算法的FFT变换器，这可以显著提高处理速度和效率，并且实现比传统的硬件FFT实现更加灵活。
信号压缩的实现
信号压缩是指将信号表示为更少的位数或数值，以减少存储空间或传输带宽。
在基于FPGA的数字信号处理中，信号压缩可以通过两种方法实现：一是通过使用有损压缩算法，如JPEG和MP3等，这将导致信号质量的损失，但可用于压缩大量的非关键数据。
另一种方法是通过使用无损压缩算法，如GZIP和ZIP等，这将确保信号质量不会受到影响，并用于压缩小量的关键数据。
图像处理的实现
图像处理是数字信号处理中的一个重要应用领域，它涉及图像的获取、增强、压缩、优化和重构等方面。
在基于FPGA的数字信号处理方案中，FPGA通常被用于实现一些基本的图像处理功能，如滤波、边缘检测、二值化和图像重构等。
加密的实现
加密是数字信号处理的另一个重要应用领域。
它可用于保护通信、存储和传输的数字数据。
在基于FPGA的数字信号处理中，加密方法通常采用对称加密和非对称加密等方式。
对称加密方法通常通过使用一个称为加密算法的密钥来加密和解密数据。
非对称加密方法则使用两个不同的密钥来加密和解密数据，其中一个用于加密，另一个用于解密。
总结
数字信号处理是一项重要的技术，已经广泛应用于多个领域，包括通信、图像处理和工业控制等。
在数字信号处理中，基于FPGA的数字信号处理方案通过使
用FPGA的可重构特性和高速处理能力，已经成为数字信号处理的理想选择。
在本文中，我们介绍了基于FPGA的数字信号处理的一些实现技术，包括数字滤波器、FFT算法、信号压缩、图像处理和加密等方法。
这些方法可以用于处理不同类型的数字信号，从而提高数字信号处理的效率和质量。
