灌注桩抽芯孔封堵施工方案
混凝土灌注桩抽芯孔封堵施工方案(0920(DOC)
混凝土灌注桩抽芯孔封堵施工方案(0920(DOC)需求背景混凝土灌注桩抽芯孔封堵施工对于确保工程质量和安全至关重要。
在桩基施工过程中,抽芯孔是一个需要特别注意的环节,其封堵施工方案具有重要意义。
施工原则1.安全第一:施工过程中需确保施工人员安全。
2.质量至上:封堵孔洞需严格按照技术标准和设计要求执行。
3.效率优先:施工过程需要高效有序进行,保证工程进度。
施工准备1.材料准备:准备符合要求的封堵材料,确保质量。
2.人员准备:配备经验丰富的工程人员,确保施工顺利进行。
3.设备准备:准备必要施工设备,如封堵工具、打桩机等。
施工步骤1.孔洞清理:清理抽芯孔内残留的泥浆、水泥砂等杂质。
2.封堵施工:选用合适的封堵材料填充孔洞,并确保充实密实。
3.压实处理:使用适当工具对封堵处进行压实处理,提高封堵效果。
4.保护措施:施工完成后需采取合适的保护措施,避免封堵材料因外力影响破损。
施工注意事项1.严格按照设计图纸要求进行施工,确保封堵孔位正确。
2.注意封堵材料的质量,选择符合要求的封堵材料,确保施工质量。
3.封堵施工过程中需注意安全,防止封堵材料对施工人员造成伤害。
施工验收1.封堵孔位验收:检查封堵孔位是否符合设计要求。
2.封堵材料验收:检查封堵材料质量是否满足标准。
3.封堵效果验收:检查封堵效果是否理想,确保孔洞完全封堵。
结语混凝土灌注桩抽芯孔封堵施工是桩基工程中不可或缺的一环,合理施工方案和严格质量控制是确保工程质量和安全的关键。
在实际施工中,需严格按照规范要求进行操作,确保施工效果达标。
以上为混凝土灌注桩抽芯孔封堵施工方案,希望对实际工程施工有所帮助。
灌注桩抽芯孔封堵施工方案
灌注桩抽芯孔封堵施工方案一、工程概况项目名称:XXX工程工程地点:XXX地区工程概述:本工程为灌注桩抽芯孔封堵工程,主要包括以下施工内容:抽芯孔封堵材料选择、封堵工艺的确定、封堵操作方法、质量控制等。
二、材料选择根据抽芯孔的特点和要求,选用以下材料进行封堵:1.封堵剂:选择具有高初凝、高强度、流动性好的水泥砂浆作为封堵剂。
2.封堵胶:选择具有高粘结强度、耐久性好的环氧树脂胶作为封堵胶。
三、工艺确定1.预处理:对待封堵的孔口进行清理,清除孔口内的杂物,确保孔口清洁无障碍。
2.配制封堵剂:按照设计要求,按比例将水泥砂浆配制成制定强度的封堵剂。
3.抽芯封堵:将配制好的封堵剂注入抽芯孔中,采用先进的注浆技术,确保封堵剂充分填充孔隙,并与孔壁紧密贴合。
4.封堵固化:封堵后的孔口进行固化处理,使封堵剂与孔壁形成坚固的粘结,提高封堵的强度和稳定性。
四、封堵操作方法1.搅拌封堵剂:将水泥、砂、水按比例加入搅拌机中进行搅拌,搅拌时间不低于3分钟,直至封堵剂达到均匀流动的状态。
2.注入封堵剂:将搅拌好的封堵剂倒入封堵剂泵中,通过注射泵分次注入抽芯孔中,确保封堵剂能够充分填充孔隙。
3.封堵固化:在封堵剂注入孔口后,对孔口进行密封处理,避免封堵剂外溢。
封堵剂固化时间约为24小时。
五、质量控制1.进行施工前,需对材料进行检测,确保材料合格,并记录检测结果。
2.施工过程中,进行施工工艺的把控,确保封堵剂配比准确、搅拌均匀,封堵剂的注入和固化过程控制。
3.施工后进行封堵效果检验,检验封堵剂与孔壁的粘结效果和封堵强度是否达到要求。
六、安全措施1.施工人员需按照相关安全规范进行操作,严禁单人操作,避免发生意外事故。
2.在施工过程中,需配备急救设备和消防器材,保证施工现场的安全。
七、施工进度计划根据工程实际情况,制定详细的施工进度计划,包括清理孔口、材料配比、封堵施工、封堵固化等。
根据施工进度计划,进行施工进度的控制和调整。
以上为灌注桩抽芯孔封堵施工方案的主要内容,具体实施时应根据工程实际情况进行具体操作和调整。
钻孔灌注桩施工方案3篇
钻孔灌注桩施工方案钻孔灌注桩施工方案3篇为了确保工作或事情能有条不紊地开展,常常需要预先准备方案,方案一般包括指导思想、主要目标、工作重点、实施步骤、政策措施、具体要求等项目。
那要怎么制定科学的方案呢?以下是小编为大家整理的钻孔灌注桩施工方案,仅供参考,大家一起来看看吧。
钻孔灌注桩施工方案1钻孔灌注桩的施工,因其所选护壁形成的不同,有泥浆护壁方式法和全套管施工法两种。
1)泥浆护壁施工法冲击钻孔,冲抓钻孔和回转钻削成孔等均可采用泥浆护壁施工法。
该施工法的过程是:平整场地→泥浆制备→埋设护筒→铺设工作平台→安装钻机并定位→钻进成孔→清孔并检查成孔质量→下放钢筋笼→灌注水下混凝土→拔出护筒→检查质量。
施工顺序(如图所示)(1)施工准备施工准备包括:选择钻机、钻具、场地布置等。
钻机是钻孔灌注桩施工的主要设备,可根据地质情况和各种钻孔机的应用条件来选择。
(2)钻孔机的安装与定位安装钻孔机的基础如果不稳定,施工中易产生钻孔机倾斜、桩倾斜和桩偏心等不良影响,因此要求安装地基稳固。
对地层较软和有坡度的地基,可用推土机推平,在垫上钢板或枕木加固。
为防止桩位不准,施工中很重要的是定好中心位置和正确的安装钻孔机,对有钻塔的钻孔机,先利用钻机的动力与附近的地笼配合,将钻杆移动大致定位,再用千斤顶将机架顶起,准确定位,使起重滑轮、钻头或固定钻杆的卡孔与护筒中心在一垂线上,以保证钻机的垂直度。
钻机位置的偏差不大于2cm。
对准桩位后,用枕木垫平钻机横梁,并在塔顶对称于钻机轴线上拉上缆风绳。
(3)埋设护筒钻孔成败的关键是防止孔壁坍塌。
当钻孔较深时,在地下水位以下的孔壁土在静水压力下会向孔内坍塌、甚至发生流砂现象。
钻孔内若能保持壁地下水位高的水头,增加孔内静水压力,能为孔壁、防止坍孔。
护筒除起到这个作用外,同时好有隔离地表水、保护孔口地面、固定桩孔位置和钻头导向作用等。
制作护筒的材料有木、钢、钢筋混凝土三种。
护筒要求坚固耐用,不漏水,其内径应比钻孔直径大(旋转钻约大20cm,潜水钻、冲击或冲抓锥约大40cm),每节长度约2~3m。
混凝土灌注桩抽芯孔封堵施工方案(0920
贵港市西江绿城﹒香榭里花园一期建设工程混凝土灌注桩抽芯孔封堵施工方案编制单位: 广西贵港建设集团有限公司编制人:审核人:审批人:编制日期:2016 年 06 月 12日目录1.工程概况 (2)2.编制依据 (2)3.施工准备 (2)4.作业程序内容 (3)5.质量保证措施 (4)6.安全措施 (4)7.环保要求 (6)1. 工程概况贵港西江绿城·香榭里花园一期建设工程地基为混凝土灌注桩桩基,按规范对各部位桩基进行钻孔抽芯检测合格后,对抽芯孔进行封堵。
1.1. 设计概况桩基直径为A1200mm、A1000mm,混凝土级别为C35。
1.2. 场地情况地下室底板绝对标高为41.150m,局部底板绝对标高为42.950m,设计采用基础类型为桩基础的形式。
2. 编制依据➢西江绿城·香榭里花园一期建设工程各部位桩基图纸;➢《建筑桩基检测技术规范》(JGJ106-2003);➢《建筑施工手册》(第四版);➢《建设施工质量验收及评定规程》第一部分:土建工程 DLT 5210.1-2012;➢《建筑地基基础工程施工质量验收规范》(GB50202-2009);➢《混凝土结构工程施工质量验收规范》(GB 50204—2002);➢以往相似工程经验。
3. 施工准备➢施工管理人员和作业人员已到位,并已经过安全培训;➢劳保用品已发放到位,作业人员身体状况良好,随时可投入作业;➢施工过程中所需的施工机械、工具已准备,并处于可用状态;➢工程材料已计划,部分急需的已到场,不影响工程施工;➢对各施工人员进行技术交底,让其充分了解工程情况、作业内容、方法及注意事项,并做好交底记录;➢已对各施工人员进行工作交底,明确各作业人员的责任及工作要求,并做好交底记录。
4. 作业程序内容4.1. 施工流程4.1.1. 施工顺序施工流程:设备就位、调试→安装注浆管→孔内清理→孔内注浆→压力注浆→拔管。
4.2. 施工工艺要点4.2.1. 安装注浆管取壁厚不小于3mm的钢管,在外径A48mm钢管端部连接镀锌等径三通,肢管连接300mm长镀锌管,通过变径接头连接排气阀;等径三通主管另一端通过变径接头连接一段400mm*A33.5mm钢管,连接注浆机。
桩芯灌浆封堵施工方案

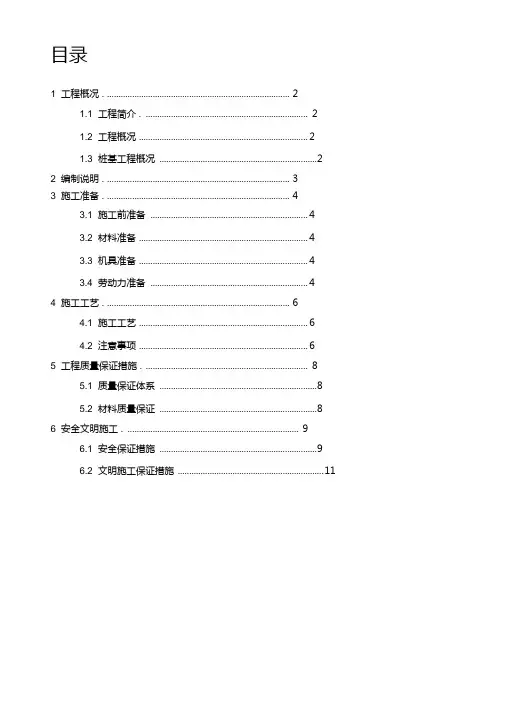

目录1 工程概况 . (2)1.1 工程简介 . (2)1.2 工程概况 (2)1.3 桩基工程概况 (2)2 编制说明 . (3)3 施工准备 . (4)3.1 施工前准备 (4)3.2 材料准备 (4)3.3 机具准备 (4)3.4 劳动力准备 (4)4 施工工艺 . (6)4.1 施工工艺 (6)4.2 注意事项 (6)5 工程质量保证措施 . (8)5.1 质量保证体系 (8)5.2 材料质量保证 (8)6 安全文明施工 . (9)6.1 安全保证措施 (9)6.2 文明施工保证措施 (11)1工程概况1.1工程简介1.1.1工程名称:1.1.2建设单位:1.1.3代建单位:1.1.4设计单位:1.1.5勘察单位:1.1.6监理单位:1.1.7施工单位:1.1.8工程地址:1.2工程概况1.3桩基工程概况本工程地基、基础、桩基设计等级为甲级,安全等级为二级。
桩基为钻孔灌注桩,采用反循环工艺。
桩长控制以进入持力层深度控制为主,以设计桩长控制为辅。
灌注桩实际灌注高度为桩顶设计标高以上0.8~1.0m,混凝土初灌量应满足相关规范要求,以保证设计标高以下混凝土符合设计要求。
灌注桩桩身混凝土 C35,水灰比不应大于0.45,最小水泥用量为300kg/m3, 且应工采用掺入矿物掺和料的硅酸盐水泥。
现本程混凝土灌注桩共4655根已施工完毕,且全部桩孔混凝土灌注满足龄期要求。
本工程桩基数量及桩长见下表:2 编制说明根据《建筑基桩检测技术规范》(JGJ106-2014)要求,采用钻芯法测定桩底沉渣厚度并钻取桩端持力层岩土芯样检验桩端持力层,抽检数量不应少于总桩数的10%,且不应少于 10 根。
本工程要求具有资质的专业化第三方单位对本工程桩进行了钻芯法检测。
钻芯完成后,根据《建筑基桩检测技术规范》(JGJ106-2014)之要求,采用0.5〜I.OMpa压力,从钻芯孔孔底往上用水泥浆回灌封闭,需对钻孔进行注浆封堵。
桩芯灌浆封堵施工方案.

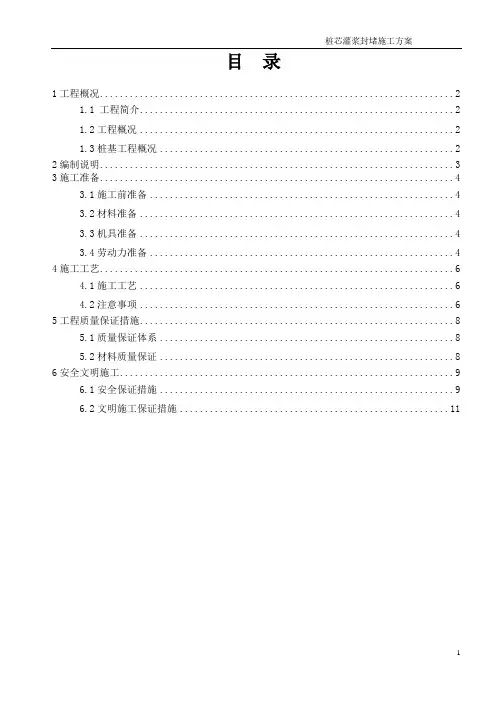

目录1工程概况 (2)1.1 工程简介 (2)1.2工程概况 (2)1.3桩基工程概况 (2)2编制说明 (3)3施工准备 (4)3.1施工前准备 (4)3.2材料准备 (4)3.3机具准备 (4)3.4劳动力准备 (4)4施工工艺 (6)4.1施工工艺 (6)4.2注意事项 (6)5工程质量保证措施 (8)5.1质量保证体系 (8)5.2材料质量保证 (8)6安全文明施工 (9)6.1安全保证措施 (9)6.2文明施工保证措施 (11)1工程概况1.1 工程简介1.1.1 工程名称:1.1.2 建设单位:1.1.3 代建单位:1.1.4 设计单位:1.1.5 勘察单位:1.1.6 监理单位:1.1.7 施工单位:1.1.8 工程地址:1.2工程概况1.3桩基工程概况本工程地基、基础、桩基设计等级为甲级, 安全等级为二级。
桩基为钻孔灌注桩,采用反循环工艺。
桩长控制以进入持力层深度控制为主,以设计桩长控制为辅。
灌注桩实际灌注高度为桩顶设计标高以上0.8~1.0m, 混凝土初灌量应满足相关规范要求, 以保证设计标高以下混凝土符合设计要求。
灌注桩桩身混凝土C35, 水灰比不应大于0.45,最小水泥用量为300kg/m³,且应工采用掺入矿物掺和料的硅酸盐水泥。
现本程混凝土灌注桩共4655根已施工完毕,且全部桩孔混凝土灌注满足龄期要求。
本工程桩基数量及桩长见下表:2编制说明根据《建筑基桩检测技术规范》(JGJ106-2014)要求,采用钻芯法测定桩底沉渣厚度并钻取桩端持力层岩土芯样检验桩端持力层,抽检数量不应少于总桩数的10%,且不应少于10 根。
本工程要求具有资质的专业化第三方单位对本工程桩进行了钻芯法检测。
钻芯完成后,根据《建筑基桩检测技术规范》(JGJ106-2014)之要求,采用 0.5~1.0Mpa压力,从钻芯孔孔底往上用水泥浆回灌封闭,需对钻孔进行注浆封堵。
特制定本方案。
3施工准备3.1施工前准备(1)水电引入施工现场;(2)完成压浆泵、管线和排水及及泥浆池的设置;(3)安排人员作好现场保卫工作;(4)机具、人员进场;(5)所需材料-水泥及膨胀剂等外掺剂的进场;(6)设备调试;(7)开工前进行施工技术交底和安全教育。
灌注桩抽芯孔封堵施工方案
深圳市唐商大厦桩基础工程灌注桩抽芯孔封堵施工方案编制:项目技术负责人:项目经理:批准:深圳市建工集团股份有限公司2017年5月目录一、编制依据 (4)二、工程概况 (4)三、施工准备 (4)四、施工程序及内容 (5)4.1施工流程 (5)4.2施工工艺要点 (5)4.3注浆用水泥浆准备 (5)五、质量保证措施 (6)六、安全文明保障措施 (6)6.1、安全生产 (6)6.2、文明施工 (6)一、编制依据1、唐商大厦桩基图纸;2、深圳市建筑基桩检测规程(SJG09-2015);3、唐商大厦桩基础检测方案;4、唐商大厦桩基础施工记录表二、工程概况深圳市唐商大厦项目桩基础为旋挖灌注桩基础,根据深圳市建筑基桩检测规程(SJG09-2015)10.3.9条规定:桩基抽芯钻孔试样检测合格后,抽芯孔位需采用纯水泥浆进行封堵。
1、设计概况本工程旋挖灌注桩共277条,塔楼灌注桩123条,裙楼灌注桩154条,持力层为微风化花岗岩及中风化花岗岩,混凝土分别为C40水下混凝土、C30水下混凝土,桩径A1000-A2200不等。
2、根据唐商大厦桩基础检测方案,本工程抽芯法检测共42条,钻孔直径101mm,桩径小于1600mm钻1孔,桩径为1600-2000mm钻2孔,桩径大于2000mm 钻不少于3孔,承压桩如设计无明确要求,应钻入持力层3倍桩径,当3倍桩径大于5m时取5m,小于3m时取3m,其余孔钻入持力层深度不小于1m。
三、施工准备1、施工管理人员和作业人员已到位,并已经过安全培训;2、劳保用品已发放到位,作业人员身体状况良好,随时可投入作业;3、施工过程中所需的施工机械、工具已准备,并处于可用状态;4、工程材料已到场,不影响工程施工;5、对各施工人员进行技术交底,让其充分了解工程情况、作业内容、方法及注意事项,并做好交底记录;6、已对各施工人员进行工作交底,明确各作业人员的责任及工作要求,并做好交底记录。
7、抽芯孔位芯样试压检测合格。
桩芯灌浆封堵施工方案
目录1工程概况 (2)1.1 工程简介 (2)1.2工程概况 (2)1.3桩基工程概况 (2)2编制说明 (3)3施工准备 (4)3.1施工前准备 (4)3.2材料准备 (4)3.3机具准备 (4)3.4劳动力准备 (4)4施工工艺 (6)4.1施工工艺 (6)4.2注意事项 (6)5工程质量保证措施 (8)5.1质量保证体系 (8)5.2材料质量保证 (8)6安全文明施工 (9)6.1安全保证措施 (9)6.2文明施工保证措施 (11)1工程概况1.1 工程简介1.1.1 工程名称:1.1.2 建设单位:1.1.3 代建单位:1.1.4 设计单位:1.1.5 勘察单位:1.1.6 监理单位:1.1.7 施工单位:1.1.8 工程地址:1.2工程概况1.3桩基工程概况本工程地基、基础、桩基设计等级为甲级, 安全等级为二级。
桩基为钻孔灌注桩,采用反循环工艺。
桩长控制以进入持力层深度控制为主,以设计桩长控制为辅。
灌注桩实际灌注高度为桩顶设计标高以上0.8~1.0m, 混凝土初灌量应满足相关规范要求, 以保证设计标高以下混凝土符合设计要求。
灌注桩桩身混凝土C35, 水灰比不应大于0.45,最小水泥用量为300kg/m³,且应工采用掺入矿物掺和料的硅酸盐水泥。
现本程混凝土灌注桩共4655根已施工完毕,且全部桩孔混凝土灌注满足龄期要求。
本工程桩基数量及桩长见下表:2编制说明根据《建筑基桩检测技术规范》(JGJ106-2014)要求,采用钻芯法测定桩底沉渣厚度并钻取桩端持力层岩土芯样检验桩端持力层,抽检数量不应少于总桩数的10%,且不应少于10 根。
本工程要求具有资质的专业化第三方单位对本工程桩进行了钻芯法检测。
钻芯完成后,根据《建筑基桩检测技术规范》(JGJ106-2014)之要求,采用 0.5~1.0Mpa压力,从钻芯孔孔底往上用水泥浆回灌封闭,需对钻孔进行注浆封堵。
特制定本方案。
3施工准备3.1施工前准备(1)水电引入施工现场;(2)完成压浆泵、管线和排水及及泥浆池的设置;(3)安排人员作好现场保卫工作;(4)机具、人员进场;(5)所需材料-水泥及膨胀剂等外掺剂的进场;(6)设备调试;(7)开工前进行施工技术交底和安全教育。
灌注桩抽芯孔封堵施工方案
深圳市唐商大厦桩基础工程灌注桩抽芯孔封堵施工方案编制:项目技术负责人:项目经理:批准:深圳市建工集团股份有限公司2017年5月目录一、编制依据 (3)二、工程概况 (3)三、施工准备 (3)四、施工程序及内容 (4)4.1施工流程 (4)4。
2施工工艺要点 (4)4.3注浆用水泥浆准备 (5)五、质量保证措施 (5)六、安全文明保障措施 (5)6。
1、安全生产 (5)6。
2、文明施工 (6)2 深圳市建工集团股份有限公司一、编制依据1、唐商大厦桩基图纸;2、深圳市建筑基桩检测规程(SJG09-2015);3、唐商大厦桩基础检测方案;4、唐商大厦桩基础施工记录表二、工程概况深圳市唐商大厦项目桩基础为旋挖灌注桩基础,根据深圳市建筑基桩检测规程(SJG09-2015)10.3。
9条规定:桩基抽芯钻孔试样检测合格后,抽芯孔位需采用纯水泥浆进行封堵.1、设计概况本工程旋挖灌注桩共277条,塔楼灌注桩123条,裙楼灌注桩154条,持力层为微风化花岗岩及中风化花岗岩,混凝土分别为C40水下混凝土、C30水下混凝土,桩径A1000—A2200不等。
2、根据唐商大厦桩基础检测方案,本工程抽芯法检测共42条,钻孔直径101mm,桩径小于1600mm钻1孔,桩径为1600—2000mm钻2孔,桩径大于2000mm 钻不少于3孔,承压桩如设计无明确要求,应钻入持力层3倍桩径,当3倍桩径大于5m时取5m,小于3m时取3m,其余孔钻入持力层深度不小于1m.三、施工准备1、施工管理人员和作业人员已到位,并已经过安全培训;2、劳保用品已发放到位,作业人员身体状况良好,随时可投入作业;3、施工过程中所需的施工机械、工具已准备,并处于可用状态;4、工程材料已到场,不影响工程施工;5、对各施工人员进行技术交底,让其充分了解工程情况、作业内容、方法及注意事项,并做好交底记录;6、已对各施工人员进行工作交底,明确各作业人员的责任及工作要求,并做好交底记录.3 深圳市建工集团股份有限公司7、抽芯孔位芯样试压检测合格.四、施工程序及内容4。
取芯孔封堵方案精选全文
可编辑修改精选全文完整版目录一、概况 (2)二、施工流程 (2)三、施工方法 (2)四、进度计划 (3)五、资源配置计划 (3)1、机械资源配置计划 (3)2、人力资源配置计划 (3)六、质量控制措施 (4)七、安全技术措施 (4)八、文明施工实施措施 (5)一、概况佛(山)清(远)从(化)高速公路南段一期工程第3合同段(预制梁标)承担第1、2合同段内小箱梁及空心板预制生产任务,包含小箱梁5243片,空心板123片,混凝土151631.38 m³,普通钢筋32447.81 t,钢绞线6149.89 t。
本工程砼孔洞经实体取芯检测留下芯孔,即结构局部受到破坏,根据破损程度,我方参考规范GB50550-2010《建筑结构加固工程施工质量验收规范》第六章规定,进行孔洞修补,修补材料混凝土应满足规范GB50367-2013《混凝土结构加固设计规范》第四章规定,修补时效对照CECS03-2011《钻芯法检测混凝土强度技术规范》5.0.9之规定及时修补,保证结构的工作性能。
二、施工流程表处/湿水处理→涂刷基液→支模→灌注混凝土→捣固→抹平密实→养护三、施工方法1表处:采用钢丝刷对孔壁进行处理打毛,完成后清理芯孔洞口内的灰尘及杂物,并浇水润湿孔洞。
2涂刷基液:在拉毛的砼壁上涂刷丙乳基液,待丙乳基液呈拉丝状态时,开始进行取芯孔封堵。
3支模:孔洞一端用模板进行加固4浇筑混凝土:灌注混凝土材料采用(比原设计标号提高一个强度等级)混凝土塌落度不得大于160mm,在浇筑过程中应多次少量的将混凝土填充在孔洞内,并将孔洞内的混凝土采用拉条进行拉动捣固,以确保混凝土的密实度。
在封堵洞口另外一边的模板之前应加入少量混凝土,当模板加固时对孔洞内的混凝土进行挤压,使混凝土的密实度达到要求。
5养护:浇水保湿,养护时间不得少于7d。
四、进度计划取芯孔封堵方案计划上报批复后立刻实施进行完成五、资源配置计划1、机械资源配置计划表5-1 机械设备配置资源表2、人力资源配置计划表5-2 人力资源配置计划表3、材料资源配置计划表5-3 材料资源配置计划六、质量控制措施1、严格按照技术规范、施工方案执行操作,并按照监理工程师的指示进行施工;2、施工前,项目部对施工人员进行技术交底,使各个层面的施工人员掌握施工方法及质量控制手段;3、在填筑过程中,必须按照施工方案进行施工;4、加强试验检测,确保各种原材料合格;5、填充后7d对封填取芯孔进行质量检测,用小锤敲击取芯孔及周边部位,发出清脆的响声代表填充密实,即为合格,否则凿除重新封堵。
灌注桩抽芯孔封堵施工方案
深圳市唐商大厦桩基础工程灌注桩抽芯孔封堵施工方案编制:项目技术负责人:项目经理:批准:深圳市建工集团股份有限公司2017年5月目录一、编制依据 (4)二、工程概况 (4)三、施工准备 (4)四、施工程序及内容 (5)4.1施工流程 (5)4.2施工工艺要点 (5)4.3注浆用水泥浆准备 (5)五、质量保证措施 (6)六、安全文明保障措施 (6)6.1、安全生产 (6)6.2、文明施工 (6)一、编制依据1、唐商大厦桩基图纸;2、深圳市建筑基桩检测规程(SJG09-2015);3、唐商大厦桩基础检测方案;4、唐商大厦桩基础施工记录表二、工程概况深圳市唐商大厦项目桩基础为旋挖灌注桩基础,根据深圳市建筑基桩检测规程(SJG09-2015)10.3.9条规定:桩基抽芯钻孔试样检测合格后,抽芯孔位需采用纯水泥浆进行封堵。
1、设计概况本工程旋挖灌注桩共277条,塔楼灌注桩123条,裙楼灌注桩154条,持力层为微风化花岗岩及中风化花岗岩,混凝土分别为C40水下混凝土、C30水下混凝土,桩径A1000-A2200不等。
2、根据唐商大厦桩基础检测方案,本工程抽芯法检测共42条,钻孔直径101mm,桩径小于1600mm钻1孔,桩径为1600-2000mm钻2孔,桩径大于2000mm钻不少于3孔,承压桩如设计无明确要求,应钻入持力层3倍桩径,当3倍桩径大于5m时取5m,小于3m时取3m,其余孔钻入持力层深度不小于1m。
三、施工准备1、施工管理人员和作业人员已到位,并已经过安全培训;2、劳保用品已发放到位,作业人员身体状况良好,随时可投入作业;3、施工过程中所需的施工机械、工具已准备,并处于可用状态;4、工程材料已到场,不影响工程施工;5、对各施工人员进行技术交底,让其充分了解工程情况、作业内容、方法及注意事项,并做好交底记录;6、已对各施工人员进行工作交底,明确各作业人员的责任及工作要求,并做好交底记录。
7、抽芯孔位芯样试压检测合格。
7钻孔灌注桩抽芯孔补灌施工方法技术交底
7钻孔灌注桩抽芯孔补灌施工方法技术交底一、施工前准备1.确定施工地点和桩基的数量和布置,根据设计要求合理确定钻孔灌注桩的直径和深度。
2.清理施工现场,确保施工区域没有障碍物,保持施工现场整洁。
3.安排并准备好所需的施工设备和工具,包括钻机、搅拌机、泵车等,并检查它们的工作状态是否正常。
4.检查施工材料的质量和数量,确保可以按照施工计划进行施工。
5.安全交底,告知施工人员施工过程中的安全事项和注意事项,确保施工操作人员具备相应的安全技能。
二、施工工序1.桩基定位:根据设计要求和圈定的桩位,使用导线和测量仪器标出桩基的位置和高程。
2.钻孔:使用钻机进行钻孔作业,按照设计要求的直径和深度进行钻探。
钻孔过程中要定期检查钻孔质量,确保孔径和深度符合设计要求。
钻孔完成后,清洁孔壁、检查孔内松散土的状态,并进行记录。
3.混凝土搅拌:按照设计配比,使用搅拌机将水泥、沙、石料等材料充分搅拌,制成混凝土。
4.灌注桩基:在钻孔过程中,根据需要进行灌注。
在灌注过程中,可以采用泵车将混凝土泵入钻孔中,确保灌注材料充分填满钻孔。
同时,要控制灌注速度和灌注高度,以确保混凝土的质量和钻孔的连续性。
在灌注过程中还应对混凝土进行振捣,以排除空隙和获得均匀的密实度。
5.抽芯孔补灌:在灌注完成后,进行抽芯作业。
根据设计要求,选取一定数量的桩身进行抽芯,以检测桩体的质量。
如果抽芯部分空洞或孔内土体松散,则需要进行补灌。
补灌时,使用泵车将混凝土泵入抽芯孔,确保填满孔洞,并使用振捣器进行振捣,以保证补灌部分与原桩体的一致性。
6.确认并记录施工参数:在施工过程中,要及时记录施工参数,如钻孔直径、深度、灌注过程中的水泥浆比例、灌注速度等,以便后期的质量检验和评估。
7.清理施工现场:所有施工设备和工具使用完毕后,及时清理施工现场,确保施工区域的环境整洁,并保养好施工设备。
三、质量检验1.对灌注桩的强度进行检测,使用检测设备按照相关标准进行测试。
2.对抽芯孔补灌部分进行抽芯检测,确保补灌部分与原桩体的一致性和密实度。
灌注桩抽芯孔封堵施工方案
深圳市唐商大厦桩基础工程灌注桩抽芯孔封堵施工方案编制:项目技术负责人:项目经理:批准:深圳市建工集团股份有限公司2017年5月目录一、编制依据 (3)二、工程概况 (3)三、施工准备 (3)四、施工程序及内容 (3)4.1施工流程 (3)4.2施工工艺要点 (4)4.3注浆用水泥浆准备 (4)五、质量保证措施 (5)六、安全文明保障措施 (5)6.1、安全生产 (5)6.2、文明施工 (5)2一、编制依据1、唐商大厦桩基图纸;2、深圳市建筑基桩检测规程(SJG09-2015);3、唐商大厦桩基础检测方案;4、唐商大厦桩基础施工记录表二、工程概况深圳市唐商大厦项目桩基础为旋挖灌注桩基础,根据深圳市建筑基桩检测规程(SJG09-2015)10.3.9条规定:桩基抽芯钻孔试样检测合格后,抽芯孔位需采用纯水泥浆进行封堵。
1、设计概况本工程旋挖灌注桩共277条,塔楼灌注桩123条,裙楼灌注桩154条,持力层为微风化花岗岩及中风化花岗岩,混凝土分别为C40水下混凝土、C30水下混凝土,桩径A1000-A2200不等。
2、根据唐商大厦桩基础检测方案,本工程抽芯法检测共42条,钻孔直径101mm,桩径小于1600mm钻1孔,桩径为1600-2000mm钻2孔,桩径大于2000mm 钻不少于3孔,承压桩如设计无明确要求,应钻入持力层3倍桩径,当3倍桩径大于5m时取5m,小于3m时取3m,其余孔钻入持力层深度不小于1m。
三、施工准备1、施工管理人员和作业人员已到位,并已经过安全培训;2、劳保用品已发放到位,作业人员身体状况良好,随时可投入作业;3、施工过程中所需的施工机械、工具已准备,并处于可用状态;4、工程材料已到场,不影响工程施工;5、对各施工人员进行技术交底,让其充分了解工程情况、作业内容、方法及注意事项,并做好交底记录;6、已对各施工人员进行工作交底,明确各作业人员的责任及工作要求,并做好交底记录。
7、抽芯孔位芯样试压检测合格。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
深圳市唐商大厦桩基础工程
灌注桩抽芯孔封堵施工方案
编制:
项目技术负责人:
项目经理:
批准:
深圳市建工集团股份有限公司
2017年5月
目录
一、编制依据 (3)
二、工程概况 (3)
三、施工准备 (3)
四、施工程序及内容 (3)
4.1施工流程 (3)
4.2施工工艺要点 (4)
4.3注浆用水泥浆准备 (4)
五、质量保证措施 (4)
六、安全文明保障措施 (5)
6.1、安全生产 (5)
6.2、文明施工 (5)
一、编制依据
1、唐商大厦桩基图纸;
2、深圳市建筑基桩检测规程(SJG09-2015);
3、唐商大厦桩基础检测方案;
4、唐商大厦桩基础施工记录表
二、工程概况
深圳市唐商大厦项目桩基础为旋挖灌注桩基础,根据深圳市建筑基桩检测规程(SJG09-2015)10.3.9条规定:桩基抽芯钻孔试样检测合格后,抽芯孔位需采用纯水泥浆进行封堵。
1、设计概况
本工程旋挖灌注桩共277条,塔楼灌注桩123条,裙楼灌注桩154条,持力层为微风化花岗岩及中风化花岗岩,混凝土分别为C40水下混凝土、C30水下混凝土,桩径A1000-A2200不等。
2、根据唐商大厦桩基础检测方案,本工程抽芯法检测共42条,钻孔直径101mm,桩径小于1600mm钻1孔,桩径为1600-2000mm钻2孔,桩径大于2000mm 钻不少于3孔,承压桩如设计无明确要求,应钻入持力层3倍桩径,当3倍桩径大于5m时取5m,小于3m时取3m,其余孔钻入持力层深度不小于1m。
三、施工准备
1、施工管理人员和作业人员已到位,并已经过安全培训;
2、劳保用品已发放到位,作业人员身体状况良好,随时可投入作业;
3、施工过程中所需的施工机械、工具已准备,并处于可用状态;
4、工程材料已到场,不影响工程施工;
5、对各施工人员进行技术交底,让其充分了解工程情况、作业内容、方法及注意事项,并做好交底记录;
6、已对各施工人员进行工作交底,明确各作业人员的责任及工作要求,并做好交底记录。
7、抽芯孔位芯样试压检测合格。
四、施工程序及内容
4.1施工流程
施工流程:设备就位、调试→安装注浆管→孔内清理→孔内注浆→压力注浆→拔管。
4.2施工工艺要点
4.2.1、安装注浆管
取壁厚不小于3mm的钢管,在外径48mm钢管端部连接镀锌等径三通,肢管连接300mm长镀锌管,通过变径接头连接排气阀;等径三通主管另一端通过变径接头连接一段400mm*33.5mm钢管,连接注浆机。
4.2.2、抽芯孔内清理
设备就位调试完成后,应用高压水流对孔内的沉渣等进行清洗,保证孔底、孔壁清洁,利于水泥浆和孔壁混凝土良好结合。
4.2.3、孔内注浆
1)洗净抽芯空后,插入注浆管至孔底,检查注浆管放入孔深度,保证管口已到达抽芯孔底部。
2)调制水泥浆,水灰比0.5,为避免水泥浆体收缩,按水泥、膨胀剂质量比1:0.03加入膨胀剂,搅拌均匀。
打开压力注浆机,开始注入水泥浆。
注意压住注浆管防止其上浮;
3)孔口溢出水泥浆逐渐变稠与灌入水泥浆稠度及颜色一至时,调小注浆阀门,提高注浆机压力后方能提管;提管速度以孔口缓慢有浆液溢出为准,上提速度均匀不停顿;注浆管管口端至孔口2.00m时,慢慢关闭注浆机压力,直至注浆管完全拔出;
4.2.4、压力注浆
1)注浆管安装连接头并连接堵头进浆口与注浆机,并封闭排气阀,注浆机开机,调整压力至2~2.5MPa;打开排气阀,排除空气后再关闭排气阀;
2)均匀调整提高注浆机压力,注浆达到一定压力时,稳压3分钟;观察灌浆孔封堵情况。
无异常,逐渐提高注浆机压力,稳压10分钟后,缓慢调低注浆机压力;
3)停止灌浆机工作,断开注浆管,拨出注浆管后抹平孔顶水泥浆,待灌填浆初凝后,沉凹的孔,需二次灌填水泥浆,灌填完毕后表面盖上木块遮挡防护,并清理桩头水泥浆。
4.3注浆用水泥浆准备
4.3.1、原材
1)水泥选用P.O42.5R普通硅酸盐水泥,水泥的铝酸三钙含量不宜大于8%。
2)水,应使用清洁的淡水拌制水泥浆。
3)外加剂的质量及应用应符合国家现行标准。
4.3.2、水泥浆生产
1)本工程用水泥浆采用现场拌制,随用随拌的生产方式。
2)灌注水泥浆,水:水泥:膨胀剂=0.5:1.0:0.03;压力注浆,生产水泥浆前,应在搅拌机上张贴配合比,在水泥浆搅拌桶上做好标记,拌制水泥浆时严格按照配合比控制水灰比等参数。
3)每批注浆完成后,应及时清洗注浆、搅拌设备,防止水泥浆硬化,影响设备使用性能。
五、质量保证措施
1、作业前,应对作业人员进行技术交底,明确作业流程及技术要求。
2、作业中,质量人员应随时检查,流程、工艺符合要求。
3、作业后,应分析、总结作业过程中出现的问题(若有),及时改进。
4、注浆完成的桩头及垫层上的水泥浆,应在其终凝前进行清理。
六、安全文明保障措施
6.1、安全生产
1)作业人员进入工地作业前必须经过本单位的三级安全培训。
2)进入施工现场的人员必须穿戴合格的个人防护用品,包括:安全帽、防砸防刺
穿安全鞋、带有反光条的工作服,或带有反光条的反光背心等。
3)压力灌浆设备工作时,工作人员处于高压浆液体环境,设备加压前认真检查管件连接是否紧固。
4)注浆前,应将注浆管连接注浆机端及注浆堵头拴保险绳,防治脱落伤人。
6.2、文明施工
1)材料、设备应按要求堆放整齐,并符合搬运及消防的要求。
堆放场地应平坦、不积水,地基应坚实。
2)工序安排应合理,衔接紧密,配合得当。
上道工序交给下道工序的必须是干净、整洁、工艺符合要求的工作面。
3)施工场所应保持整洁,垃圾和废料应及时清除,做到“工完、料尽、场地清”;设备、材料的堆放应整齐、有序,标识应清楚,不妨碍通行。
4)堆放的设备或材料不得超过规定的期限,否则由材料部门按废料收回。
施工现场的安全施工设施、文明施工设施及消防设施严禁乱拆乱动。
