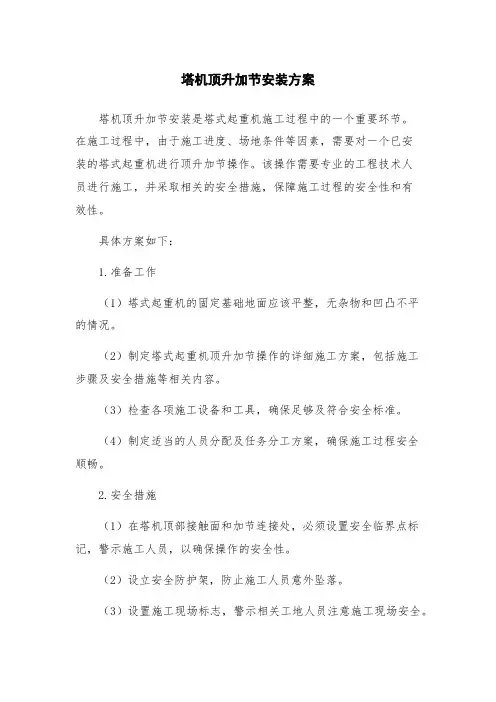

塔机顶升加节安装方案(正式)
塔机顶升加节安装方案
塔机顶升加节安装方案塔机顶升加节安装是塔式起重机施工过程中的一个重要环节。
在施工过程中，由于施工进度、场地条件等因素，需要对一个已安装的塔式起重机进行顶升加节操作。
该操作需要专业的工程技术人员进行施工，并采取相关的安全措施，保障施工过程的安全性和有效性。
具体方案如下：1.准备工作（1）塔式起重机的固定基础地面应该平整，无杂物和凹凸不平的情况。
（2）制定塔式起重机顶升加节操作的详细施工方案，包括施工步骤及安全措施等相关内容。
（3）检查各项施工设备和工具，确保足够及符合安全标准。
（4）制定适当的人员分配及任务分工方案，确保施工过程安全顺畅。
2.安全措施（1）在塔机顶部接触面和加节连接处，必须设置安全临界点标记，警示施工人员，以确保操作的安全性。
（2）设立安全防护架，防止施工人员意外坠落。
（3）设置施工现场标志，警示相关工地人员注意施工现场安全。
3.加装过程（1）将塔机前支腿同时垂直下降，使其悬空状态。
（2）将台车固定在基础上。
（3）将塔机顶部设置为承载加节的车架。
（4）将新加的级别加到原有的顶部cc4125，并将它们固定。
（5）存在轮廓问题的塔机顶升加节，如顶部有设备、管道等，需对施工过程中的阻挡物采取适当措施，如加装保护盖，确保操作的安全性。
（6）进行试运转，确保塔机顶升加节系统正常工作。
4.注意事项（1）在施工过程中，必须有足够的人员值守，保持现场疏通，注意安全。
（2）在顶升加节过程中，应有专业工程技术人员指挥和监管，确保施工质量及操作安全。
（3）施工现场必须严格遵守安全操作规程，做到“安全第一”。
（4）在施工过程中，要持续关注环境变化及天气状况，及时调整施工计划，确保施工进度及安全。
总之，塔机顶升加节的施工过程，需要认真制定完善的方案及遵循严格的安全操作规程。
只有这样，才能保证施工安全、有效、高效完成。
3、塔吊顶升加节方案
塔吊顶升加节方案编制人：徐小惠审核人：张民塔吊顶升加节方案工程概况：齐河三发·名士华10#楼，位于德州市齐河县齐鲁大街与经三路交叉口西南，本单体工程地下2层，地上18层，建筑高度为52.8m，采用QTZ40式塔吊。
塔吊初次安装高度30m，为满足工程需要，现进行1次顶升，预计加节 4 节，10m，附着安装在6层。
编制依据：建筑施工塔式起重机安装、使用、拆卸安全技术规程（JGJ196-2010）操作人员：安装方案：一、附着架：附着架是由四个撑杆和一个环梁组成，它主要是把塔机和建筑物固定在一起，起着依附作用，使用时环梁套在标准节上，四根撑杆通过撑杆端部的大耳环与建筑物附着处和环梁铰接，四根撑杆应保持在同一水平内，本塔机附着架按塔机中心与建筑物外沿距离为3.5m设计的。
注意：如果在使用过程中，不能按要求预埋附着点或打混凝土基础，则必须重新设计附着杆，严禁在没有计算的情况下加长或缩短撑杆的长度及随便更改预埋点的位置，否则可能发生人身及设备安全事故。
二、附着架的安装与使用（一）附着架的准备和检查：1.检查环梁、撑杆及大、小耳等构件应无变形、开焊、裂纹，附着撑杆长度符合要求，螺栓、销轴顶块等紧固件齐全，并将各件吊到塔机附近处。
2.检查建筑物上附着点的强度应满足附着的技术要求，结构尺寸符合安装要求，附着点混凝土结构设计图纸应存底备查。
3.附着点的高度是否符合要求。
（二）附着的安装：注意：在安装附着装置前，可以将塔机的临时悬高增大到34m，但在顶升完毕后，必须立刻安装附着并调整好后，才能投入正常使用。
风速大于4级时严禁顶升及安装附着。
1.在须附着处的塔身上搭好脚手架以及作业平台；2.将环梁提升到附着点的位置包括在塔身外，然后用16条M24*70高强度（8.8级）螺栓（预紧扭矩260N·M）把环梁连城一体。
3.拧紧螺栓（拧紧扭矩为160N·M）将顶块顶紧塔身标准节的外皮。
4.将撑杆与大、小耳、锁母、调整螺栓等件在地面上连接好。
塔机顶升加节安装方案0802-04
QTZ80（TC5613-6）塔式起重机顶升加节方案一、工程概况：1、工程名称：旗丰供应链电子配送中心仓库一、二、三2、工程地点：深圳市龙岗区南湾街道3、总承包单位：深圳市建筑工程股份有限公司4、设备信息：制造单位长沙中联重机科技发展股份有限公司塔式起重机附墙加节内容产权单位深圳市建瀛机械设备租赁有限公司检测前安装初始高度米出厂日期2010年03月22日产权备案号粤BC-T02279检测后附墙加节前高度米检测后附墙加节后高度米出厂编号02027546 规格型号QTZ80（TC5613-6）附墙数量 1道附墙检测后加节数量个标准节二、现场顶升具体情况说明：1、仓库一塔吊现为39.2米高度状态，为满足施工进度需要，将仓库二塔吊在六层设置一道附墙，地面与附墙高度位置在24.6米，设置好附墙顶升9个标准节后高度为64.4米，顶升后高度满足规范要求。
2、且保持比仓库三高于两个标准节高度，仓库三保持比仓库二高于两个标准节高度，现场三台塔吊满足碰撞措施规范要求。
三、安装技术措施：总负责人组织全体作业人员学习加节安装方案，进行安全技术交底，落实每项工作。
1、加节安装作业前，组织学习加节安装安全技术方案，对安装人员进行安全技术方案交底，对各项工作内容、技术要求、安全措施及注意事项进行单独交底。
2、作业人员必须经过培训考核合格，起重工及电工要持证上岗；进入作业现场必须戴安全帽，高空作业时系好安全带，穿防滑鞋，冬季、雨季应采取防滑措施。
3、安装作业区[5-10]米范围内应设安全警戒线，工地派专人把守。
非有关人员不得进入警戒线。
4、安装作业人员工作岗位明确，作业职责清楚，既要坚守岗位，又要互相配合，自觉遵守安全操作规程及安全技术措施规定，集中精力，全神贯注地工作。
5、油泵、顶升横梁、爬爪应由专人操作，职责明确，并相互监督、协调。
安装螺栓（帽）时，铁锤与扳手要握牢，防止螺杆、螺帽、榔头、扳手等物件高空坠落，使用铁锤应由熟练人承担作业。
塔吊安装、顶升加节及拆除专项方案
目录一、工程概况.............................................................................................................................................- 1 -1.1：建筑概况...................................................................................................................................- 1 -二、编制依据.............................................................................................................................................- 1 -三、塔机概况.............................................................................................................................................- 2 -3.1 设备信息.....................................................................................................................................- 2 -3.2 设备性能参数.............................................................................................................................- 2 -四、安装前的准备.....................................................................................................................................- 2 -4.1塔吊安装前的检查验收...............................................................................................................- 2 -4.2场地准备.......................................................................................................................................- 2 -五、安装拆除工具准备.............................................................................................................................- 4 -六、安装拆除程序.....................................................................................................................................- 5 -七、安装拆除作业过程中安全措施和注意事项 .....................................................................................- 7 -八、安全措施.............................................................................................................................................- 9 -九、塔机安装完毕后的检查和试运转...................................................................................................- 10 -十、塔机顶升......................................................................................................................................... - 11 -10.1塔机顶升作业过程................................................................................................................... - 11 -10.2塔机顶升过程中的操作规程................................................................................................... - 11 - 十一、使用中的安全措施与操作.........................................................................................................- 12 - 十二、汽车吊的操作规程.......................................................................................................................- 13 - 十三、40T汽车起重机行驶状态主要技术参数表.................................................................................- 15 - 十四、塔吊基础计算书...........................................................................................................................- 16 -一、工程概况1.1：建筑概况本工程建筑概况二、编制依据2.1《质量环境职业健康安全管理手册与体系程序》2.2《起重机械安全规程》GB6067-20052.3《起重设备安装工程施工及验收规范》GB50278－20112.4《塔式起重机技术条件》 GB/T9462-20112.5《塔式起重机检验规则》 GB10057－2001DB11611-2008施工现场塔式起重机检验规则2.6《建筑机械使用安全技术规程》JGJ33－20112.7《QTZ80（TCT5510-6G）塔式起重机使用说明书》2.8 公司重大危险因素清单/环境因素管理方案、控制程序2.9 公司及其他单位以往发生的事故经验教训2.10《建筑桩基技术规范》JGJ 94-2008根据本工程需要，本次安装塔机QTZ50（TCT5008），臂长50米。
顶升加节、附着方案
塔机顶升、加节方案附着建筑的加高，塔机须顶升、加节，塔机的起重臂与建筑物或外架最高点保持10米高。
一、顶升、加节前的准备1、检查液压泵站的液压油的质量和油量是否符合要求，电器线路是否正常；2、清理好各个塔身节，在塔身节连接套内涂上黄油，将待顶升加高用的标准节在塔机引进架的方向排成一排，这样能使塔机在整个顶升加节过程中不用回转机构；3、放松电缆长度略大于总的顶升高度，并紧固好电缆；4、将起重臂旋转至爬升架前方，平衡臂处于爬升架的后方；5、在引进平台上准备好引进滚轮，爬升架平台上准备好塔身高强度螺栓；6、塔机配平前，必须先将载重小车运行并吊起一节标准节，然后拆除下支座，四个支腿与标准节连接螺栓；7、将液压顶升系统操作杆推至顶升方向，使爬升架升至下支座支腿刚刚脱离塔身的主弦杆的位置；8、通过检验下支座支腿与塔身主弦杆是否在一条垂直线上，并观察爬升架8个导轮与塔身主弦杆间隙是基本相同来检查塔机是否平衡，略微调整载重小车的配平位置直至平衡，使得塔机上部重心落在顶升油缸梁的位置；9、操纵液压系统使爬升架下架，连接好下支座和塔身间的直接螺栓；10、将一节标准节吊至顶升爬升架引进横梁的正上方，在标准节下端装上四只引进滚轮，缓慢落下吊钩，使装在标准节上的引进滚轮比较合适地落在引进横梁上，然后摘下吊钩；11、再吊一节标准节载重下车开至顶升平衡位置；12、使用回转机构上的回转制动器，将塔机上部机构处于制动状态；13、卸下塔身顶部与下支座连接的8个高强度螺栓；14、开动液压顶升系统，使油缸活塞杆伸出，将顶升横梁两端的销轴放入距顶升横梁最近的塔身节踏步的圆弧槽内并顶紧(要设专人负责观察顶升横；梁两端销轴都必须放在踏步圆弧槽内)，确认无误后继续顶升，将爬升架及其以上部分顶起1 0～5 0mm时停止，检查顶升横梁等爬升架传动部件是否有异响、变形，油缸活塞杆是否有自动回缩等异常现象，确认正常后，继续顶升；顶起略超过半个塔身节高度并使爬升架上的活动爬爪滑过一对踏步并自动复位后，停止顶升，并回缩油缸，使活动爬爪搁在顶升横梁所顶踏步的上一对踏步上。

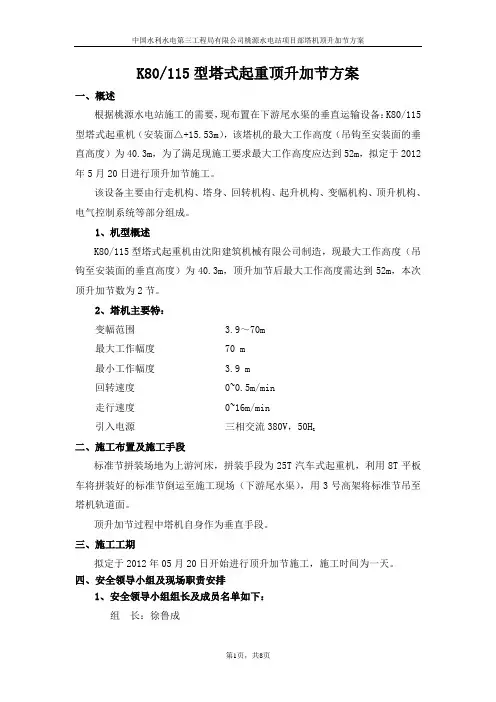

K80115塔机顶升加节方案
K80/115型塔式起重顶升加节方案一、概述根据桃源水电站施工的需要，现布置在下游尾水渠的垂直运输设备：K80/115型塔式起重机（安装面△+15.53m），该塔机的最大工作高度（吊钩至安装面的垂直高度）为40.3m，为了满足现施工要求最大工作高度应达到52m，拟定于2012年5月20日进行顶升加节施工。
该设备主要由行走机构、塔身、回转机构、起升机构、变幅机构、顶升机构、电气控制系统等部分组成。
1、机型概述K80/115型塔式起重机由沈阳建筑机械有限公司制造，现最大工作高度（吊钩至安装面的垂直高度）为40.3m，顶升加节后最大工作高度需达到52m，本次顶升加节数为2节。
2、塔机主要特：变幅范围 3.9～70m最大工作幅度 70 m最小工作幅度 3.9 m回转速度 0~0.5m/min走行速度 0~16m/min引入电源三相交流380V，50HZ二、施工布置及施工手段标准节拼装场地为上游河床，拼装手段为25T汽车式起重机，利用8T平板车将拼装好的标准节倒运至施工现场（下游尾水渠），用3号高架将标准节吊至塔机轨道面。
顶升加节过程中塔机自身作为垂直手段。
三、施工工期拟定于2012年05月20日开始进行顶升加节施工，施工时间为一天。
四、安全领导小组及现场职责安排1、安全领导小组组长及成员名单如下：组长：徐鲁成副组长：王军张忠民朱跃华孙细安成员：赵黎峡李富根黄宝成刘成杰巴小宁王小孟吕石军2、安全领导小组成员现场职责安排如下：现场施工负责人：黄宝成现场安全监督总负责：张忠民施工区域安全警戒总负责：李富根现场总协调：巴小宁机械设备安全总负责：王小孟五、顶升加节施工方案1、顶升前准备塔机顶升加节必须在风力小于13m/s的情况下进行，加节过程中若遇大风，必须立即停止工作，加节前必须将油缸及泵站就位，检查油缸及右路接头无泄漏。
接通电源，调整好顶升速度和油压。
将正常起吊的吊钩卸下，安装上专门用于加节的扁钩，准备好用于吊装标准塔身节的吊具。
建筑塔吊附墙顶升加节方案
建筑塔吊附墙顶升加节方案建筑塔吊是建筑工地上常见的起重设备，它能够提供稳定的起重作业效果。
在一些特殊情况下，为了满足工地需要，需要对建筑塔吊进行附墙和顶升加节。
附墙是指将建筑塔吊与建筑物的墙面结合起来，使塔吊更加稳固，并提供更大的作业范围。
顶升加节是指在现有的建筑塔吊的顶部增加节，以增加其高度，使其能够适应更高的建筑需求。
首先，进行建筑塔吊附墙，需要对建筑物的墙面进行加固。
首先，在墙面上安装临时支承，以防止墙面受到拉力过大而产生裂缝。
然后，根据需要，选择合适的固定方式。
一种常见的方式是使用膨胀螺栓将塔吊的底座固定在墙体上。
此外，还可以使用专用的连接件将建筑塔吊与建筑物的结构进行连接，以增加稳定性。
在进行附墙时，需要根据实际情况进行计算，确保塔吊与建筑物的结合点具有足够的强度和稳定性。
其次，进行建筑塔吊顶升加节需要先行规划。
首先，根据建筑高度的需求，计算出所需增加的高度。
然后，选择合适的增高方式。
常见的增高方式有两种：一种是直接在塔吊顶部增加一个或多个节，以增加高度；另一种是使用附加设备，如顶升机构等，将塔吊整体提升到所需高度。
对于较小的高度变化，可以选择直接增加节的方式。
对于较大高度变化，需要使用顶升机构进行增高，这需要在塔吊底座和塔吊本体之间加入顶升设备。
在进行建筑塔吊的顶升加节时，需要特别注意安全。
首先，需要确保塔吊底座的稳定性。
在进行顶升时，必须使用专用的顶升设备，并确保设备的质量和性能符合要求。
其次，在进行顶升时，需要进行详细的计算和分析，确保塔吊的各个部件的受力状态正常，并采取相应的安全措施。
另外，在进行顶升时，需要进行全面的检查和测试，确保顶升设备和塔吊的正常工作。
总结起来，建筑塔吊的附墙和顶升加节是建筑工地中常见的工程需求。
在进行附墙和顶升时，需要进行详细的规划和计算，并且要注重安全，确保工作的稳定性和安全性。
只有在充分考虑工地的实际需求和安全要求的情况下，才能顺利完成建筑塔吊的附墙和顶升加节工作。
塔机顶升加节安装方案范本(二篇)
塔机顶升加节安装方案范本一、将起重臂旋转至引入塔身标准节的方向，即起重臂位于起升横梁的正上方，使回转机构制动，吊臂不能回转。
如要加几个标准节，就把要加的几个标准节一个个依次排列在起重臂下；二、调整好套架导轮和塔身之间的间隙，以3~___mm为宜，放松电缆的长度，使之略大于总的顶升高度。
用吊钩吊起一个标准节，放到___在下转台下部的引进梁中的引进小车上。
吊钩再吊起一个标准节上升至最高处，移动小车位置（小车约在回转中心___m处），使得塔机套架以上部分的重心落在顶升油缸上铰点的位置上。
实际操作时，观察套架四角的导向轮基本上与塔吊标准节、主顶杆脱开时，既为理想位置。
然后卸下下转台与标准节相联的八个高强度联结螺栓，并检查爬爪是否影响爬升；三、将顶升横梁放在塔吊的踏步上，开动液压系统，使活塞杆全部伸出后，稍微缩回活塞杆，使爬爪搁在塔身的踏步上。
接着活塞杆全部缩回，重新使顶升横梁放到塔吊上一级踏步上，再次全部伸出活塞杆，此时塔吊上方恰好是一个能装好标准节的空间；四、拉动引进小车，把标准节引至塔身的正上方，对准标准节的螺栓联结孔，缩回活塞杆至上下标准节时，用高强度螺栓把上下标准节联系起来；五、调整活塞杆的伸缩长度，用高强度螺栓将下转台与标准节联系起来；六、以上为一次标准节的加节过程，若需要连续加节，可重复上述过程，在___完___节标准节后，必须___下部的四根斜撑，并调整使之均匀受力，这样塔机才能吊装作业；七、顶升加节过程中的注意事项：1、自顶升横梁放在塔身的踏步上至油缸的活塞杆全部伸出，套架上的爬爪搁在踏步上这段过程中，必须认真观察套架相对顶升横梁和塔身的运动情况，有异常情况应立即停止顶升；2、自准备加节，拆除下转台与标准节之间的高强度连接螺栓，到加节完毕，联结好下转台与标准节之间的高强度螺栓，在这整个过程中，严禁回转起重臂；3、若要连续升几个标准节，则每加一个标准节后，在用塔机起吊一个标准节之前，应把塔机下转台与标准节之间的高强度螺栓联结上，可不完全拧紧；4、所加标准节有踏步板的一面应对准；5、塔机加节完毕，应使套架上所有导轮主横杆外表面，并检查塔身与标准节各接头间高强度螺栓的你拧紧情况。
塔式起重机附墙、顶升、加节方案
塔式起重机附墙、顶升、加节方案分包单位：项目技术负责人：项目经理：公司安全管理部：公司技术中心：审核：xxxxxxxxx有限公司xxxx年xx月目录1编制依据 (2)2工程及设备概况 (2)3施工计划 (7)4施工工艺技术 (8)5施工安全保障措施 (20)1编制依据1《中华人民共和国安全生产法》2《建设工程安全生产管理条例》3住房和城乡建设部《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）。
4《建筑起重机械安全监督管理规定》（建设部令第166号）5中华人民共和国国家标准《塔式起重机安全规程》GB 5144—20066中华人民共和国国家标准《塔式起重机》GB/T 5031—20087中华人民共和国行业标准《建筑施工安全检查标准》JGJ 59—20118中华人民共和国行业标准《建筑施工高处作业安全技术规范》JGJ 80—919中华人民共和国行业标准《施工现场临时用电安全技术规范》JGJ 46—200510中华人民共和国行业标准《建筑机械使用安全技术规程》JGJ 33—201211中华人民共和国行业标准《施工现场机械设备检查技术规程》JGJ 160—2008 12中华人民共和国行业标准《建筑施工塔式起重机安装、使用、拆卸安全技术规程》（JGJ196-2010）13《建筑安装工人安全技术操作规程》（80建工劳字第24号）14《TC5610塔式起重机使用说明书》15XXXXXX图纸、施工组织设计和基础施工方案2工程及设备概况2.1建设概况工程名称：建设地点：工程造价：建设单位：设计单位：勘察单位：监理单位：施工单位：质监单位：安监单位：安全文明施工要求：工期：开工日期：xxxxxx计划开工日期，具体以甲方要求为准）合同承包范围为：工程质量目标：合格。
本工程采用钻孔灌注桩，带承台的筏板基础，基坑深度为5.00m，拟建场地表层为素填土（局部为淤泥），下部为新近沉积的粉土夹粉质粘土、淤泥质粉质粘土。
塔机顶升加节安装方案
塔机顶升加节安装方案标题：塔机顶升加节安装方案一、前言随着建筑行业的快速发展，塔机在高层建筑施工中扮演着重要的角色。
然而，随着施工高度的不断增加，塔机顶升加节已成为必要的提升设备。
本文将详细介绍塔机顶升加节的安装方案，包括施工准备、安全措施、工作流程等内容。
二、施工准备1. 设计方案：根据实际需要确定塔机顶升加节的高度和数量，进行相关计算，并根据设计方案确定所需的材料和配件。
2. 材料采购：按照设计方案所需的材料和配件进行采购，确保其质量和数量符合标准要求。
3. 特种设备备案：将塔机顶升加节作为特种设备备案，并按照相关法律法规进行审批手续。
4. 施工人员培训：对施工人员进行相关培训，熟悉顶升加节设备的操作和安全注意事项。
三、安全措施1. 安全防护：在施工区域设置围挡，采取安全网和警示标志等措施，确保施工现场的安全。
2. 人员防护：施工人员必须佩戴安全帽、安全带等个人防护装备，并接受相关安全教育，提高安全意识。
3. 环境检测：在施工前进行环境检测，确保施工现场无有毒有害气体和其他安全隐患。
4. 紧急救援预案：制定紧急救援预案，明确各类应急事件的处理流程和责任分工。
四、工作流程1. 塔机稳定：在进行顶升加节之前，需确保塔机的基础和各部位的结构稳定，检查吊臂、塔架等部位是否存在磨损和腐蚀等情况。
2. 顶升准备：确定顶升加节的安装位置和高度，将吊臂抵离塔架，用安全绳牢固固定在塔机上。
3. 安装加节：根据设计方案，将顶升加节逐层安装在塔架上，确保连接牢固且水平垂直，同时检查加节的机械故障和电器连接是否正常。
4. 检查调试：完成加节安装后，对顶升装置进行检查调试，确保其运转正常，操作灵活，并进行运行试验，确保整个顶升加节系统的安全可靠。
5. 安全测试：进行塔机顶升加节的负荷测试，测试塔机顶升加节在不同高度和工况下的稳定性和安全性。
五、施工注意事项1. 施工过程中严禁超载操作，确保塔机顶升加节的使用负荷在允许范围内。
建筑塔吊附墙顶升加节方案
建筑塔吊附墙顶升加节方案The following text is amended on 12 November 2020.塔吊安装附墙（顶升）施工专项方案一：工程概况：畔山怡园商品房三期工程总建筑面积㎡（其中S4＃楼，一层框架结构，建筑面积2129.06m2; 5＃楼18层剪力墙结构，建筑面积10216.66m2；6＃楼18层剪力墙结构，建筑面积10557.59m2；8＃、9＃楼均为30层剪力墙结构，建筑面积均为11199.73m2；10＃楼18层剪力墙结构，建筑面积10176.97m2；21＃楼两层框架结构，建筑面积1503.53m2；地下室框架结构，建筑面积15649.31m2）。
因各楼负责垂直运输的塔吊的使用高度超过了自由高度，必须进行附墙顶升。
为了顺利顶升附着塔吊，保证设备及人身安全，特制定本附着顶升方案。
二：编制依据：——QTZ80塔吊使用说明书——塔吊安全技术操作规程——施工现场平面布置——塔式起重机的安装位置及平面布置三：塔吊附着位置确定（1）附着组成：8、9#楼建筑最大高度为95.10米，5、6、10#楼建筑最大高度为58.80m根据使用说明书，设四道附墙，附墙的连接基座预埋在楼层底板梁上。
附着装置由四套框粱、四套内支撑和三根拉杆组成，四套框梁由24套M20高强度（级）螺栓、螺母、垫圈紧固成附着框架（预紧力距为）。
附着框架上的两个顶点处有三根附着撑杆与之交接，三根撑杆的端部有连接座与建筑物附着处的连接基座铰接。
三根拉杆应保持在同一水平上，通过调节螺栓可以推动内撑杆顶紧塔身的四根主弦。
附墙预埋件采用30mm×300mm的高强度螺栓穿孔预埋,。
（见图一）图一：附着框示意图（2）布置位置及载荷情况：图表1及2给出了塔机的所示的附着撑杆布置形式和位置条件下建筑物附着点（即连接基座固定处）的载荷值。
根据此载荷值的大小、参照图2附着点在建筑物结构上的具体位置,结合附着装置的附着点处与建筑物局部的承载能力等因素，确定连接基座与建筑物的连接固定方式和局部混泥土钢筋结构处理方式。
塔吊顶升方案
目录一、工程概况 (2)二、编制依据 (2)三、塔吊顶升加节 (2)四、塔吊试运转及试验 (3)五、塔吊附墙架安装 (3)六、附墙装置安装中的注意事项? (3)七、安全措施 (4)八、塔机安装组织机构及职责 (5)塔吊附着顶升方案一、工程概况单位工程名称：xx项目4#楼建设地点：xxxx。
使用单位：xxxxxx在本单位工程中安装一台QTZ63型塔吊，自编号为1#，臂长56m。
塔吊安装单位为：xx起重设备租赁有限公司。
塔吊基础顶标高为-2.95m。
塔机独立高度40m，建筑物地下1层，地上20层，总高度62.40m，塔吊安装总高度70m。
根据施工需要需要对塔吊进行顶升，安装附着。
二、编制依据QTZ80A塔式起重机使用说明书《建筑机械使用安全技术规程》（JGJ33-2012）三、塔吊顶升加节?（一）准备工作?1、检查液压泵的性能，按要求给油箱加油。
?2、顶升前的准备：?（1）清理好各个标准节，在标准节连接处涂上黄油，将标准节在顶升位置时的起重臂排成一行。
?（2）放松电缆长度略大于总的顶升高度，并紧固好电缆。
?（3）将起重臂旋转至顶升套架前方。
?（4）在引进平台上准备好引进滚轮。
二）顶升作业?在地面上先将四个引进轮固定杂塔身标准节下部横腹杆的四个角上，然后吊起标准节并安防在外伸框架上，吊起一个标准节，调整小车位置，使得塔吊的上部重心落在顶升油缸梁的位置上，（小车停在约20m幅度处，实际操作中，观察到爬升架上四周8个导轮基本上与塔身标准节主2弦杆脱落开时，即为理想位置），然后，将爬升架与下支座用4个销轴连接好，最后卸下塔身与下支座的8个M30的连接螺栓（只能在这时卸）。
开动液压系统，将顶升横梁顶在塔身就近一个踏步上，再开动液压系统使活塞杆伸出约1.25m，稍缩活塞杆，使爬抓搁在塔身的踏步上，然后油缸全部缩回，从新是顶升横梁在塔身上一个踏步上，全部伸出油缸，此时塔身上方恰好能有装入一个标准节的空间，利用引进滚轮在外伸框架上的滚动，人力把标准节引致塔身的正上方，对准标准节的螺栓接孔，稍缩油缸至上下标准节接触时，用M30高强度螺栓将上下塔身标准节连接牢固，即完成一节标准节的加节工作，若连续加几节标准节，则可按照以上步骤连续几次即可。
塔机顶升加节安装方案
塔机顶升加节安装方案近年来，随着城市建筑的不断发展，塔机逐渐成为了施工现场不可或缺的设备。
而在塔机使用过程中，塔机的顶升加节安装方案也非常关键，它是保证塔机安全稳定使用的必要条件。
本文将详细介绍塔机顶升加节安装方案的相关内容。
一、塔机顶升加节介绍顶升加节是塔吊设备中非常重要的一个部件，是用于增加塔机高度的重要附件。
在塔机使用过程中，如果需要增加塔机的工作高度，就可以通过加装顶升加节来实现。
顶升加节主要由塔身、钢丝绳、伞齿轮、液压缸等组成。
而顶升加节的安装方案对于整个塔机的使用安全及施工效率等方面至关重要。
二、塔机顶升加节安装方案1、准备工作在进行塔机顶升加节安装方案之前，首先要进行充分的准备工作。
需要对塔身、伞齿轮、钢丝绳、液压缸等部件进行仔细的检查，确保每个部件都没有损坏或者存在其他问题。
同时还需要准备好所有安装所需的工具和设备。
2、选择顶升加节安装方式在进行塔机顶升加节安装方案时，需要选择适合施工现场的安装方式。
常见的顶升加节安装方式有两种，一种是现场拼装的方式，另一种是现场安装的方式。
现场拼装的方式是指将所有顶升加节部件提前拼装成完整的部件，然后通过起重设备进行安装。
而现场安装的方式则是将顶升加节部件逐个安装至现场。
3、确定安装位置在进行塔机顶升加节安装方案时，还需要确定好安装的位置。
在选择安装位置时，需要考虑运输车辆进出的通道、塔吊的活动范围以及周围环境等因素。
同时还需要根据安装位置确定好每个部件的具体位置和安装顺序。
4、进行安装当安装位置和安装方式以确定之后，就可以开始进行塔机顶升加节的安装工作了。
首先需要安装液压缸和伞齿轮，然后将顶升加节与伞齿轮进行连接。
在连接的过程中需要注意顶升加节与伞齿轮的牵引角度，保证连接紧密。
接下来，将钢丝绳固定在顶升加节和伞齿轮上，然后通过液压泵对液压缸进行充气。
最后，合理分配重量，保证塔机的平衡。
5、安全检查在进行塔机顶升加节安装方案后，需要对整个塔机进行安全检查。
塔吊顶升施工方案
塔吊顶升施工方案塔吊在完成以上安装布骤后需要顶升加高至所需高度，即在下支座以下，加入标准节增加标准节顺序：吊放标准节到引粱上吊钩挂标准节移动小车求平衡油泵通电运转钩挂油杠横粱拆开下之座与标准节的连结油缸顶升下部耳板自动翻转搭进踏步板回缩油缸下部爪受力向上钩挂油缸横粱油缸顶升引进粱上推人标准节串上高强螺栓、紧固慢缩油缸装好下支座与标准节的高强螺栓。
塔吊升高加节注意事项：顶升加节作业需专人指挥；顶升加节作业需在4级风力以下进行起吊标准节，吊索不准系在对角平面斜杆上液压系统的压力，应在16—18Mpa左右顶升前应拆开下之座与标准节之间的连结加节中，吊钩起重前，应事先装上下支座与标准节之间的高强螺栓严禁空腹起吊。
油缸顶升前，应保持前后力矩的平衡塔机顶升前，回转应制动油缸回落时，动作应缓慢，以减少前后晃动现象顶升加节作业时，回转半经10M以内，不准有闲杂人进入塔身高度与附墙架的配置塔吊高度120m时，使用12个基础节，36个标准节，独立高度时使用2个基础节，10个标准节。
塔身高度120m时，共设六道附墙架，第一道离地约22—24米，以后每隔18m附墙一道。
附墙杆的墙面支承，每只受轴力向8T，可在结构物的砼的粱上预埋4只M24螺栓，应注意预埋螺栓应与主粱钢筋焊牢或用铁丝扎牢。
待砼强度达到80％以上时才允许安装附墙杆。
附着框架安装时，应以夹板夹穿在塔身的主肢上，顶部一个附着框中间，应加二根交叉的对角撑杆，将塔身主肢撑紧，下面的几个附着框架，可在爬梯后加一个角撑。
标准节的配置时，应注意每隔3—4节置一个休息平台。
起身高度70m以上时，可使用四倍率吊钩，70m以上时只能使用二倍率吊钩。
QTZ80(6012)塔式起重机附墙
QTZ80(6012)塔式起重机附墙顶升、加节施工方案一、工程概况:工程名称：监理单位：工程地址：建筑面积：平方米，建筑物高度米，不在塔吊安装自由高度之内，需安装道附墙满足施工要求。
以下塔吊的附墙、顶升加节方案。
二、编制依据：1、国家颁布的《建设工程安全生产管理条例》和其他现行工程建设方面的有关法律、法规，以及其他相关单位关于工程建设方面的规定；2、国家现行的有关钢筋混凝土施工及质量验收规范、规程和技术标准；3、塔吊的相关操作规程及安装、拆除规范要求和厂家说明书要求4、我公司相关的安全操作规程要求和类似工程的施工和管理经验。
（一）、塔吊安装附墙概况表:（二）、根据该工地使用情况和厂家说明书要求,塔吊与塔吊之间的高低差不小于4.5m 。
三、预埋件的安装：附墙拉杆与建筑物固定点的预埋板预埋，预埋板选用20х250х400材质为Q235-A 的钢板，在每块的板面上焊上4根φ30的螺栓。
然后将其安装到所选定的梁或柱子的钢筋内并焊接固定好，待预埋点位置的砼硬度达到70%以上后方可进行塔吊附着安装。
塔吊预埋铁件图四、附墙框与拉杆的选用：附墙框采用塔机原厂生产的附墙框和拉杆,附着装置由框梁和四根内撑杆组成,框梁由Ｍ22螺栓、螺母、垫圈紧固成附着框架,附着框架靠建筑物两顶点处有四根撑杆的端部有连接耳座与建筑物附着处铰接。
五、附墙的安装工具和防护用品见下表：序号名称规格型号单位数量1 专用扳手扭力扳手套 22 活动扳手10、12寸把 43 大锤16磅把 44 奶子锤 2.5磅把 45 橇杆 1.2-1.5m 根 46 替打大、中、小把 37 电工仪表万用表套 18 白棕绳50mφ16mm根 29 千斤头15mφ17mm 根 410 千斤头8mφ13.5mm 根 211 安全帽顶20六、作业人员的分工安排：本塔式起重机是佛山市华南重工建设机械有限责任公司租赁的，安装工作由云浮市丰盛华建筑机械设备有限公司安装，安装资质附后，具体人员分工如下：组长：陈硕安全员：陈华锋技术负责：钟锦常安装人员：陈永华黎孝林陈剑南张灿新地面辅助人员：2-3人。
塔吊升节流程
塔吊升节流程1、顶升加节程序塔机为外套架、顶升油缸位于套架后侧，片式标准节（各片之间螺栓连接，标准节之间销轴连接）。
标准节依靠悬挂在引进梁上的小车引进。
顶升油缸的顶升横梁用活动销轴支承在标准节踏步的孔内，套架倒换支撑点以短杆支撑在踏步上。
2、顶升准备顶升前的准备工作包括放好顶升所需要的各种附件。
顶升附件的就位包括：套架就位、顶升梁就位、通道准备、引进轨道准备、引进轨道和引进小车的准备。
顶升准备工作就绪后方可进行顶升作业。
3、塔身节引进小车的安装（1）在塔身节上横腹杆上安装引进小车，用螺栓将固定支架连接固定。
立塔时在地面将固定支架固定在已装配好的塔身节上。
（2）用引进吊钩提起引进小车及塔身节组件，将第一节塔节放在引进梁上。
4、顶升前上部结构的平衡及调整（1）在拆卸塔身上平面与下支座的连接之前，根据不同的臂长，在规定的幅度处悬吊规定荷载。
（2）在脱开塔身上平面与下支座的连接之后，再按实际情况，通过调整载重小车的位置，微调平衡状态。
（3）塔机在回转下支座的支腿脱开塔身鱼尾板后，可以进行平衡调整。
（4）液压缸向上顶升，直到回转下支座的支腿刚刚离开鱼尾板为止。
（5）检查塔机是否平衡，必要时可移动载重小车进行重新调整。
（6）可通过检验回转下支座支腿与鱼尾板是否在一条垂直线上，找到小车的准确位置。
5、顶升加节方法顶升过程包括一系列的操作，这些操作需要重复进行几次。
（1）伸出与顶升横梁相连的顶升油缸活塞，顶起塔机套架以上部分。
（2）用顶升套架上的支撑爬爪将顶起的塔机部件放在塔身踏步上。
（3）松开销子，收回油缸活塞杆，提起顶升横梁。
（4）将顶升横梁与上面的一对踏步相连。
为了获得标准节放进顶升套架所需要的空间，此项顶升操作要重复进行3次。
初始顶升阶段油缸活塞杆的首次行程为0.8m。
6、标准节（1）利用套架上的支撑杆将顶起的塔机上部支承在最后一节塔身的上部踏步上，此时活塞杆几乎全部伸出，但其全部行程不能使顶升套架的上部导轮超过塔身固定部。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编订：__________________
单位：__________________
时间：__________________
塔机顶升加节安装方案
(正式)
Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-7173-50 塔机顶升加节安装方案(正式)
使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行
具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常
工作或活动达到预期的水平。
下载后就可自由编辑。
一、将起重臂旋转至引入塔身标准节的方向，即起重臂位于起升横梁的正上方，使回转机构制动，吊臂不能回转。
如要加几个标准节，就把要加的几个标准节一个个依次排列在起重臂下；
二、调整好套架导轮和塔身之间的间隙，以
3~5mm为宜，放松电缆的长度，使之略大于总的顶升高度。
用吊钩吊起一个标准节，放到安装在下转台下部的引进梁中的引进小车上。
吊钩再吊起一个标准节上升至最高处，移动小车位置（小车约在回转中心10m 处），使得塔机套架以上部分的重心落在顶升油缸上铰点的位置上。
实际操作时，观察套架四角的导向轮基本上与塔吊标准节、主顶杆脱开时，既为理想位置。
然后卸下下转台与标准节相联的八个高强度联结螺栓，并检查爬爪是否影响爬升；
三、将顶升横梁放在塔吊的踏步上，开动液压系统，使活塞杆全部伸出后，稍微缩回活塞杆，使爬爪搁在塔身的踏步上。
接着活塞杆全部缩回，重新使顶升横梁放到塔吊上一级踏步上，再次全部伸出活塞杆，此时塔吊上方恰好是一个能装好标准节的空间；
四、拉动引进小车，把标准节引至塔身的正上方，对准标准节的螺栓联结孔，缩回活塞杆至上下标准节时，用高强度螺栓把上下标准节联系起来；
五、调整活塞杆的伸缩长度，用高强度螺栓将下转台与标准节联系起来；
六、以上为一次标准节的加节过程，若需要连续加节，可重复上述过程，在安装完3节标准节后，必须安装下部的四根斜撑，并调整使之均匀受力，这样塔机才能吊装作业；
七、顶升加节过程中的注意事项：
1、自顶升横梁放在塔身的踏步上至油缸的活塞杆全部伸出，套架上的爬爪搁在踏步上这段过程中，必须认真观察套架相对顶升横梁和塔身的运动情况，
有异常情况应立即停止顶升；
2、自准备加节，拆除下转台与标准节之间的高强度连接螺栓，到加节完毕，联结好下转台与标准节之间的高强度螺栓，在这整个过程中，严禁回转起重臂；
3、若要连续升几个标准节，则每加一个标准节后，在用塔机起吊一个标准节之前，应把塔机下转台与标准节之间的高强度螺栓联结上，可不完全拧紧；
4、所加标准节有踏步板的一面应对准；
5、塔机加节完毕，应使套架上所有导轮主横杆外表面，并检查塔身与标准节各接头间高强度螺栓的你拧紧情况。
在塔机加节完毕后，空载时，回转塔机，使塔机主横杆位于平衡臂的正下方，从上至下把这根主横杆上的所有联结螺栓拧紧，用同样的办法拧紧其它螺栓；
八、安全纪律：
1、严禁违章作业，无证上岗；
2、本次作业由专门负责，总体
安排整个顶升加节过程；
3、作业人员必须戴好安全帽，穿防滑胶鞋，高空作业必须系好安全带；
4、严禁酒后及带病作业；
5、严格遵守施工现场纪律；
6、风力达到6级以上时，严禁作业；
7、升降及必须注意前后保持平衡，4级风以上严禁升降节；
8、作业区严禁其他作业人员同时作业；
9、安装过程中，所有螺栓必须拧紧，所有销轴必须用开口销锁定。
