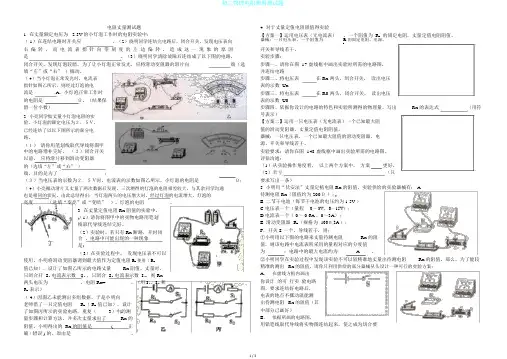

电阻测量测试题
1.在测量额定电压为
2.5V 的小灯泡工作时的电阻实验中:
( 1)在连接电路时开关应。(2)晓明同学连接完电路后,闭合开关,发现电压表向
右偏转,而电流表指针向零刻度的左边偏转,造成这一现象的原因
是。(3)晓明同学排除故障后连接成了如图所示的电路,闭合开关,发现灯泡较暗,为了让小灯泡正常发光,应将滑动变阻器的滑片向端(选填“左”或“右” )移动。
(4)当小灯泡正常发光时,电流表
指针如图乙所示,则通过灯泡的电
流是A,小灯泡正常工作时
的电阻是Ω。(结果保
留一位小数)
2.小亮同学做测量小灯泡电阻的实
验,小灯泡的额定电压为2.5V,
已经连接了如下图所示的部分电路。
(1)请你用笔画线代替导线将图甲
中的电路补充完整。(2)闭合开关
之前,应将滑片移到滑动变阻器
的(选填“左”或“右” )
端,目的是为了;
(3)当电压表的示数为2.5V时,电流表的示数如图乙所示,小灯泡的电阻是Ω;(4)小亮移动滑片又测量了两次数据后发现,三次测得的灯泡的电阻相差较大,与其他同学交流
也是同样的情况,由此总结得出:当灯泡两端的电压增大时,通过灯泡的电流增大,灯泡的
亮度(选填“变亮”或“变暗”),灯泡的电阻。
3.在测量定值电阻 Rx 阻值的实验中,
(1)请你将图甲中的实物电路用笔画
线代替导线连接完整。
(2)实验时,若只有 Rx 断路,开关闭
合,电路中可能出现的一种现象
是;.
(3)在实验过程中,发现电压表不能
使用,小明将滑动变阻器调到最大值作为定值电阻R0使用( R0
值已知),设计了如图乙所示的电路测量Rx 阻值,测量时,
只闭合开 S1电流表示数I 1,只闭合 S2电流表示数 I 2,则 Rx
两端电压为,电阻 Rx= 。(用 I 1、I 2和
R0表示)
( 4)因图乙未能测出多组数据,于是小明向
老师借了一只定值电阻R0( R0值已知),设计
了如图丙所示的实验电路,重复(3)中的测
量步骤和计算方法,并多次测量求出了Rx 的
阻值,小明得出的 Rx 的阻值是( 正
确 / 错误 ) 的,理由是。4.关于测量定值电阻阻值得实验
【方案一】运用电压表(无电流表),一个阻值为 R0 的固定电阻,测量定值电阻阻值。
器材:一只电压表,一个阻值为R 的固定电阻、电源、
开关和导线若干。
实验步骤:
步骤一、请你在图17 虚线框中画出实验时所需的电路图,
并连接电路
步骤二、将电压表在 Rx 两端,闭合开关,读出电压
表的示数 Ux
步骤三、将电压表在 R0 两端,闭合开关,读出电压
表的示数 U0
步骤四、根据你设计的电路的特点和实验所测得的物理量,写出Rx 的表达式(用符号表示)
【方案二】运用一只电压表(无电流表)一个已知最大阻
值的滑动变阻器,测量定值电阻阻值。
器材:一只电压表、一个已知最大阻值的滑动变阻器,电
源、开关和导线若干。
实验要求:请你在图 148 虚线框中画出实验所需的电路图。
评估交流:
(1)从实验操作角度看,以上两个方案中,方案更好。
(2)好在(只
要求写出一条)
5.小明用“伏安法”测量定植电阻 Rx 的阻值,实验提供的实验器材有: A.
待测电阻 Rx(阻值约为 200Ω);
B. 二节干电池(每节干电池的电压约为1.5V )
C.电压表一个(量程0~ 3V, 0~15V);
D.电流表一个( 0~ 0.6A ,0~3A);
E. 滑动变阻器R0(规格为100Ω,2A );
F.开关 S 一个,导线若干,则;
①小明用如图所示的电路来测量待测电阻Rx 的阻
值,则该电路中电流表所选用的量程对应的分度值
为;电路中的最大电流约为A。
②小明同学在实验过程中发现该实验不能较精确地测量出待测电阻Rx 的阻值。那么,为了能较精确的测出Rx 的阻值,请你只利用提供的部分器材重新设计一种可行的实验方案:
A.在虚线方框内画出
你设计的可行实验电路
图,要求连接好电路后,
电表的位置不移动就能测
出待测电阻Rx 的阻值(其
中部分已画好)
B.根据所画的电路图,
用铅笔线代替导线将实物图连接起来,使之成为符合要
求的电路(没有选用的器材就不要连接。其中部分导线已连好)
C 写出待测电阻的表达式 Rx= (用实验步骤和题中的相关字母表示) 6. 用实验室提供的常用器材(电源是一节干电池)测电阻时,小明与另外三位同学各自设计了
下列甲、乙、丙、四个电路图。
( 1)小明连接好电路后,闭合开关
S ,移动滑动变阻器的滑片 P ,测得数据如下:
请你通过分析表格中的实验数据,推断小明在实验室中所用的电路图是 图。 ( 2)另外三位同学连接好电路后,闭合开关 S ,移动滑动变阻器 的滑片 P 时,分别出现了下列三种异常现象:
( A )电流表示数由变化,电压表示数几乎为零 ( B )电流表示数几乎为零,电压表示数基本不变 ( C )电流表烧坏
请你判断: 按 图连接的电路中出现现象 ( A );按 图
连接的电路出现现象( B );按 图出现的电路出现现象 ( C )。
( 3)请你根据上表中的数据,在右图中画出
I —U 图线,分析图
线你能得出的结论是: 。
7. 实验室备有下列器材: A .待测定值电阻 Rx :阻值在 7~9 Ω 之间 B .滑动变阻器:最大阻值 500 Ω
C. 滑动变阻器:最大阻值
10 Ω
D .定值电阻 R 0 :阻值 10 Ω
E .电流表 A :测量范围 0~0.6 A ,0~3A
F .电源 E :电源电压 U 恒为 4 V
G .单刀双掷开关(双向开关)为了较精确地测出待测电阻同设计了如右图所示的电路。
①在他们设计的电路中, 电流表的量程应选 A ,滑动变
阻器应选
( 填器材前面的序号字母 ) 。
②小亮设计的实验操作主要步骤是:
Ⅰ.将开关掷向 a ,移动滑动变阻器的滑片至某一位置,使
A 表的指针指到表盘上某一适当位
置;读出电路稳定后 A 表的示数(记为 I 1)
Ⅱ.将开关掷向 b ,移动滑动变阻器的滑片至另一位置,使
A 表的指针指到表盘上另一适当位 置;读出电路稳定后 A 表的示数(记为 I 2) 小聪和小英认为小亮设计的步骤Ⅱ中有不妥当之处,请你帮小亮写出正确的步骤Ⅱ:
。 ③按正确的操作,他们顺利的测出了Rx 的电阻。请你写出用测得的物理量
I 1 、I 2 和已知物理量
、 0 表示的 Rx 的表达式: = 。
U R Rx
8. 小明同学利用电池组、电流表、电压表、滑动变阻器、开关和导线,做测定额定电压为 2.5V
的小灯泡电阻的实验。
(1)请你根据图所示的实物连线图,在图的虚线框内画出该实验的电路图。
(2)连接电路时,应将开关断开;闭合开关前,滑动变阻器的滑片
P 应滑在
端。
(3)小明同学闭合开关后,发现小灯泡不亮,但电流表有示数,接下来应进行的操作是 (选
填字母序号)
a. “检查电路是否断路” 、
b. “更换小灯泡” 、
c. “移动滑动变阻器测算观察小灯泡是否发光”(4)右表中的数据是按正确的操作测得的,根据表中的数据计算出三次小灯泡的阻值不相等,
且随电压的增大而增大,其原因是 。
9. 如右图所示,电源电压恒定。先将 A
;
S 接入 a 时,读出○ 示数为 I
再将 S 接 b ,改变电阻箱接入电路的阻值,当电阻箱接入电路的阻值
为
A
50Ω时, ○示数也为 I 。则未知电阻 R =______Ω,这种测未知电
x
阻的方法叫
。
10. 如图所示的电路中,电源电压保持
3V 不变,当开关 S 闭合时,
电流表示数为 0.5A ,当开关 S 断开后,下列关于各电表示数的说法中正确的是: ( )
A.
电压表和电流表的示数都为零。
B. 电压表示数为 0V ,电流表示数为 0.5A 。
C. 电压表示数为 3V ,电流表示数为 0V 。
D.
电压表示数为 3V ,电流那表示数为 0.5A 。
11.甲和乙两灯的额定电压均为 6V ,图 14 是甲、乙两灯的电流随其两端 电压变 化的曲线。现将两灯串联后接在某一电路中,要
使其中一个灯泡正常发光,并保证电路安全,电路的工作电流应
为_____A ,电源电压最大为 _____V 。
Rx 的电阻,小聪、小亮和小英共 S 及导线若干
