工程现场交底单

工程现场交底单
工程现场交底单

现场交底记录单

客户姓名:工程地址:合同编号:开、竣工日期: 年月日至年月日共计:天

质检日记

材料验收单

质检员:项目经理:

水电验收单

违规施工罚款单

整改通知书

工程延期单

项目增减单

工程名称:合同编号:

工程竣工验收单

工程地址:项目部:合同编号:

协议合同

甲方:武汉红家装饰设计工程有限公司

乙方:

一、工程地址:居室(面积):

二、施工内容:(详见施工图纸预算)

三、合同价款:(大写:人民币)

发包价款:(大写:人民币)

四、施工日期:

五、分包方式:

六、工程质量要求

按现行国家《住宅装修施工规范及验收标准》为质量标准,如出现质量问题,返工所产生的的所有费用同施工队支付。公司有权勒令停工,并调换施工队。

七、双方的责任权利

1.甲方负责与客户接洽业务,与客户的设计、施工变更、工程款项的结算。开关完工

与物业的的待续的办理。

2.甲方提供详细的设计图。如图面有不清楚和不合理之处,不能私自做主,应与设计

师相关确认。

3.甲方应按合同约定的付款方式支付工程付款和办理结算(出现质量问题除外)。

4.乙方必须按合同的名义和设计方案、质量标准编制施工方案或组织施工。

5.乙方不得私自和客户协商变更工程内容和进行核算,不得有从事任何损害公司形象

或利益的行为发生。

6.乙方必须严格按照施工图纸施工,保证质量和工期;必须在公司指定的材料商处购

买材料(或购买公司指定的品牌材料)。

7.乙方应本着为客户及公司负责的精神,尽心尽职做好分包工程;甲方代表有权对工

地的质量、材料、进度、现场情况等问题勒令其停工、返工甚至赔偿。

八、付款方式

1.水电隐蔽验收以后,公司支付总发包价的8%。

2.木工主体验收后,公司支付总发包价的8%。

3.油漆工进场,公司支付总发包价的5%。

4.完工后一个月内结算完工尾款(扣留5%质保金)。

5.乙方可以在施工其中途借支适当小材料款。

九、奖罚制度

1.因质量问题而造成的停工、返工、赔偿等一切费用由乙方承担。

2.因延误工期而向客户支付的违约金由责任乙方承担;并处以罚款:每天50元。

3.对于施工质量、服务好等原因带回回头单的施工队,公司予以奖励。

4.对以公司名义接私单、打架半殴等;在客户面前攻击公司的言语行为;在小区给

公司造成严重负面影响的,公司予以惩罚。

十、此协议解释权归武汉红家装饰设计工程有限公司。

本合同一式两份,甲乙双方各执一份。

甲方代表:乙方代表:

签字日期:签字日期:

CRTSI型双块式无砟轨道施工图技术交底书

CRTSI型双块式无砟轨道施工图技术交底书

一、工程概况 我分部承建的沪昆客运专线(云南段TJ3标)D1K1072+~D1K1081+ I型双块式无砟道床工程,,位于曲靖市马龙县王家庄镇内。其中,,,,s隧道地段无砟道床双线长3280m。 曲线段超高采用外轨抬高的办法来实现,在缓和曲线内线性过渡。管段内有两段平曲线,D1K1071+~D1K1075+,,缓和曲线长1060m,曲线半径9000m,超高设计值85mm,‰;D1K1078+~D1K1080+,,缓和曲线长820m,曲线半径11005m,超高设计值70mm,‰。竖曲线里程:D1K1073+225~D1K1073+675段坡度i 1 =-10‰、 i 2=-25‰;D1K1075+690~D1K1076+110段坡度i 1 =-25‰、i 2 =-11‰;D1K1077+~ D1K1078+=-11‰、i 2=‰;D1K1079+621~D1K1080+179段坡度i 1 =-25‰、i 2 =-11‰, 曲线半径30000m。 二、设计图纸组成 1、路基地段CRTSⅠ型双块式无砟轨道结构设计图[图号:长昆客专(玉昆段)施轨-09-01] 2、路基地段CRTSⅠ型双块式无砟轨道结构设计图[图号:长昆客专(玉昆段)施轨-09-02] 3、桥梁地段CRTSⅠ型双块式无砟轨道结构设计图[图号:长昆客专(玉昆段)施轨-10-01] 4、隧道地段CRTSⅠ型双块式无砟轨道结构设计图[图号:长昆客专(玉昆段)施轨-11-01] 5、CRTSⅠ型双块式无砟轨道简支箱梁桥面预埋件设计图[图号:长昆客专(玉昆段)施轨-01] 6、CRTSⅠ型双块式无砟轨道简支箱梁桥台预埋件设计图[图号:长昆客专(玉昆段)施轨-02] 7、铁路综合接地系统[图号:通号(2009)9301] 8、CRTSⅠ型双块式无砟轨道双块式轨枕结构设计[图号:通线(2011)2351-I] 三、无砟轨道结构型式 正线采用CRTSⅠ型双块式无砟轨道。一次性铺设跨区间无缝线路。 (一)轨道系统组成

图纸会审设计交底技术交底区别完整版

图纸会审设计交底技术 交底区别 集团标准化办公室:[VV986T-J682P28-JP266L8-68PNN]

“图纸会审、设计交底、技术交底”有什么区别2011-03-12 19:18:49来源: | 图纸会审一般包括的主要内容 (1)是否无证设计或越级设计;图纸是否经设计单位正式签署。 (2)地质勘探资料是否齐全。 (3)设计图纸与说明是否齐全,有无分期供图的时间表。 (4)设计地震烈度是否符合当地要求。 (5)几个设计单位共同设计的图纸相互间有无矛盾;专业图纸之间、平立剖面图之间有无矛盾;标注有无遗漏。 (6)总平面与施工图的几何尺寸、平面位置、标高等是否一致。 (7)防火、消防是否满足要求。 (8)建筑结构与各专业图纸本身是否有差错及矛盾;结构图与建筑图的平面尺寸及标高是否一致;建筑图与结构图的表示方法是否清楚;是否符合制图标准;预埋件是否表示清楚;有无钢筋明细表;钢筋的构造要求在图中是否表示清楚。 (9)施工图中所列各种标准图册,施工单位是否具备。 (10)材料来源有无保证,能否代换;图中所要求的条件能否满足;新材料、新技术的应用有无问题。 (11)地基处理方法是否合理,建筑与结构构造是否存在不能施工、不便于施工的技术问题,或容易导致质量、安全、工程费用增加等方面的问题。 (12)工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾,布置是否合理。 (13)施工安全、环境卫生有无保证。(14)图纸是否符合监理大纲所提出的要求。 设计交底与图纸会审 1、设计交底与图纸会审的目的

为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计,对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项,掌握工程关键部分的技术要求,保证工程质量,设计单位必须依据国家设计技术管理的有关规定,对提交的施工图纸,进行系统的设计技术交底。同时,也为了减少图纸中的差错、遗漏、矛盾,将图纸中的质量隐患与问题消灭在施工之前,使设计施工图纸更符合施工现场的具体要求,避免返工浪费:在施工图设计技术交底的同时,监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会审。施工图纸是施工单位和监理单位开展工作最直接的依据。现阶段大多对施工进行监理,设计监理很少,图纸中差错难免存在,故设计交底与图纸会审更显必要。设计交底与图纸会审是保证工程质量的重要环节,也是保证工程质量的前提,也是保证工程顺利施工的主要步骤。监理和各有关单位应当充分重视。 2、设计交底与图纸会审应遵循的原则 (1)设计单位应提交完整的施工图纸:各专业相互关联的图纸必须提供齐全、完整:对施工单位急需的重要分部分项专业图纸也可提前交底与会审,但在所有成套图纸到齐后需再统一交底与会审。现在很多工程己开工,而施工图纸还不全,以至后到的图纸拿来就施工。这些现象是不正常的。图纸会审不可遗漏,即使施工过程中另补的新图也应进行交底和会审。 (2)在设计交底与图纸会审之前,建设单位、监理部及施工单位和其他有关单位必须事先指定主管该项目的有关技术人员看图自审,初步审查本专业的图纸,进行必要的审核和计算工作。各专业图纸之间必须核对。

施工图现场设计交底.doc

施工图设计交底及图纸会审 一、设计交底的概况: 1、设计方和施工方进行图纸的交接和交流,使施工单位进一步了解设计细节和以后施工顺利。 2、由设计单位向各施工单位(土建施工单位与各设备专业施工单位)进行的交底,主要交待建筑物的功能与特点、设计意图与要求等。 3、施工现场哪些是重点,要注意什么,设计单位会有一份文件,开工前,图纸会审也是图纸交底。 4、设计交底与图纸会审是保证工程质量的。 二、设计交底的概念: 设计交底是指在施工图完成并经审查合格后,设计单位在设计文件交付施工时,按法律规定的义务就施工图设计文件向施工单位和监理单位做出详细的说明。其目的是对施工单位和监理单位正确贯彻设计意图,使其加深对设计文件特点、难点、疑点的理解,掌握关键工程部位的质量要求,确保工程质量。 三、设计交底与图纸会审的目的

为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计,对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项,掌握工程关键部分的技术要求,保证工程质量,设计单位必须依据国家设计技术管理的有关规定,对提交的施工图纸,进行系统的设计技术交底。同时,也为了减少图纸中的差错、遗漏、矛盾,将图纸中的质量隐患与问题消灭在施工之前,使设计施工图纸更符合施工现场的具体要求,避免返工浪费:在施工图设计技术交底的同时,监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会审。施工图纸是施工单位和监理单位开展工作最直接的依据。现阶段大多对施工进行监理,设计监理很少,图纸中差错难免存在,故设计交底与图纸会审更显必要。设计交底与图纸会审是保证工程质量的重要环节,也是保证工程质量的前提,也是保证工程顺利施工的主要步骤。监理和各有关单位应当充分重视。 二、设计交底与图纸会审应遵循的原则 1、设计单位应提交完整的施工图纸:各专业相互关联的图纸必须提供齐全、完整:对施工单位急需的重要分部分项专业图纸也可提前交底与会审,但在所有成套图纸到齐后需再统一交底与会审。现在很多工程己开工,而施工图纸还不全,以至后到的图纸拿来就施工,

技术交底及施工图会审基本要求

技术交底及施工图会审基本要求 1 技术交底及施工图会审的准备工作 1.1 开发设计部经办设计工程师负责督促设计单位做好技术交底的书面文件,内容应包括: 1)设计意图的介绍; 2)新结构、新材料、新工艺、新技术的施工技术要求; 3)重要部位、特殊过程对施工质量有何特殊要求。 1.2 分别要求监理单位以总监理师为首、施工单位以技术负责人为首,组织各专业工程师逐张审阅施工图纸,分专业形成书面的审阅意见。 1.3 工程部各专业工程师必须逐张审阅全部施工图纸,分专业形成书面的审阅意见。如根据工期和人员情况不允许进行公司内部的施工图审查,经工程部经理申请,由工程总监负责组织外聘技术专家进行审查。 2 施工图会审的重点内容 a)发现设计图纸不符合工程建设国家标准、规范的问题并研究解决办法。 b)发现设计图纸及说明不完整、不清楚、不明确或有错误及互相矛盾的地方, 纠正图中尺寸、坐标、标高的局部差错; c)解决建筑、结构、装修、给排水、暖通、强弱电、煤气等各专业图纸在平面 和空间上是否互相矛盾,管线布置是否互相矛盾,是否与地下建筑物和周围 环境有冲突等问题。 d)施工单位技术装备能力和现场条件难以解决的技术或工艺难点。 e)特殊结构或新材料、新工艺、新技术的设计深度是否满足施工需要。 f)设计选用的设备、材料有无采购、供应上的困难及质量问题。 g)配套使用图集是否齐全,需补充何种详图。 h)除上述问题外,还应特别注意顾客敏感项目设计质量控制,包括: ?建筑、结构设计图是否与售楼书图册或发展商要求有不符。 ?各系统工程设计是否与售楼书或发展商要求之系统选择标准有不符。 ?建筑材料、设备、装饰材料是否与售楼书承诺标准有不符。

施工图技术交底与图纸会审制度

施工图技术交底与图纸会审制度

目次 0 前言 1目的和适用范围 2总体原则 3前提条件 4交底与会审的类别 5交底与会审的程序 6图纸会审重点内容 7相关记录

前言 施工图纸是施工和验收的主要依据,为充分领会设计意图,熟悉设计内容,正确地按图施工,明确工程质量,避免返工浪费,必须在工程开工前进行图纸会审、设计交底,以保证工程建设顺利进行。 本制度由XXXX项目部提出并归口管理。 本制度批准人: 本制度审核人: 本制度起草人: 1 目的和适用范围

目的 施工图纸是施工和验收的主要依据,为充分领会设计特点和设计意图,熟悉设计内容,正确地按图施工,明确工程质量,避免返工浪费;同时,为减少图纸的差错,将图纸中的质量隐患与问题消灭在施工之前,使设计施工图纸更符合施工现场具体要求,必须在工程开工前进行设计技术交底和图纸会审,以保证工程建设顺利进行。 适用范围 本制度适用于XXXXXXXX有限公司XXXXXX项目工程建设的管理。 2 总体原则 施工图设计技术交底与图纸会审是保证工程质量的前提,也是保证工程顺利施工的重要步骤,有关各方应事先做好准备。未经设计交底和会审的施工图纸,不得交付施工,各有关单位必须认真执行。 设计交底与图纸会审由建设单位授权监理单位组织和主持,业主、监理和有关承包单位参加。设计交底和图纸会审应作详细的记录。由会议主持单位负责形成会议纪要,经与会各方签字确认后,作为工程文件予以存档。 对设计交底和图纸会审中已决定必须进行设计修改的内容,由设计单位按设计变更制度提出修改设计。 3 前提条件 项目设计组应以单位工程为单位提交完整的施工图进行系统或综合交底与会审。若施工单位急需分部工程施工图,必要时也可以提前进行专业交底与会审,在成套图纸到后再进行系统或综合交底与会审。交底与会审前,各有关单位包括业主、监理、项目部、施工单位应事先指定主管该项目的工程技术人员、监理工程师熟悉图纸,初步审查,并代表本单位准备意见。 技术交底与图纸会审时,设计单位应派该项目的设计负责人或了解设计情况的工地代表出席,交底与会审应在该项目施工开工之前,在施工现场进行。 设计技术交底与图纸会审工作,是设计图纸施工前的一次详细审核,各有关单位必须参加,其中包括业主、监理,特别是施工单位的工地、班组直接参加施工的技术人员,必须亲自参加会议,以便全面了解设计意图并审查其可操作性。 4 交底与会审的类别 设计技术交底与图纸会审类别:专业交底与会审;系统交底与会审;综合交底与会审。

施工图交底

施工图交底也叫技术交底,就是甲方拿到施工图之后,给施工队研究几天,然后甲方,施工队,和设计院三方人员见个面,施工队对图纸上有些在施工中会遇到的技术难点,或者一些构造做法不懂的向设计者提问。设计者予以解答,提供方案。 1.建筑公司施工图纸审查和设计交底管理流程规定 1、目的和范围 通过图纸审查和设计交底,使设计图纸符合有关规范要求,使规划、结构、配套等设计做到经济合理、安全可靠,做到图纸表达清楚、正确无误,确保工程施工按期按质完成。本流程适用于总公司管网工程和工程项目所有土建、给排水及配套图纸。 2、工作流程 2.1取得设计图纸 2.1.1 工程技术科招标工程师负责与设计单位沟通联系,并按设计委托要求,及时将设计图纸取回,取回设计图纸当日移交档案管理(工程统计)工程师存档; 2.1.2 招标工程师负责考核设计单位出图效率,工程管理科专业工程师负责考核设计单位设计服务质量; 2.1.3 档案管理(工程统计)工程师负责根据工程计划,向监理单位、承包商和工程管理科专业工程师发放图纸。 2.2 施工图纸自审 2.2.1 根据合同约定、国家规程规范、行业标准,承包商进场前或单项工程施工前7个工作日,承包商应自行主持施工图纸自审,写出施工图纸自审记录; 2.2.2 承包商的施工图纸自审记录,报送监理工程师和工程管理科专业工程师; 2.2.3 监理工程师在3个工作日内对承包商的施工图纸自审记录提出审核意见; 2.2.4 专业工程师、https://www.360docs.net/doc/194883817.html,工程管理科科长对承包商的施工图纸自审记录提出审核意见; 2.2.5 工程管理科主管主任根据监理工程师、专业工程师、工程管理科科长的审核意见,决定施工图纸会审的时间计划安排。 2.3 施工图纸会审和设计交底 2.3.1 由主管主任组织,设计单位、监理工程师、承包商、工程管理科科长、专业工程师共同参加; 2.3.2 施工图纸会审由施工单位进行现场记录汇总整理交监理工程师审核签认;设计交底由设计部门汇总整理并经总监签认; 2.3.3 施工图纸会审纪要经部主管主任审核后报总公司领导批准; 2.3.4 形成施工图纸会审和设计交底纪要,由总公司正式行文,四方共同会签并加盖公章,作为指导工程施工和工程结算的依据; 2.3.5 图纸会审及工程施工过程中,如遇技术难点问题,由工程技术科邀请有关专家作专题咨询;工程技术科招标工程师负责将专题咨询结果汇总形成《专家咨询会议报告》,并分发给施工、监理等有关单位执行; 2.3.6 在施工过程中,工程管理科专业工程师须定期检查按图施工的情况,如发现新问题及必要的调整及时反馈给设计部门,并通过设计部门进行设计调整或确认,再发正式文

施工图技术交底

设计技术交底部分 1、由于本工程地下室由两家设计院设计,施工前应认真查看两家设计院的图纸,特别是衔接部位、底板人防地反梁高度、人防密闭(临战封堵)门框预埋等。 2、本工程地下室采用的是筏板基础,地下室的抗浮主要依靠底板上建筑回填和顶板上覆土,因此施工期间,一定要做好降水措施,控制好地下水位标高,防治地下室整体上浮。 人防工程技术交底 一、建筑部分 1.注意人防门及设备的预埋构件与土建的配合。 2.防护单元内部不应设置沉降缝、伸缩缝。 3.密闭通道、防毒通道、洗消间、扩散室等房间、通道,其墙面、顶面、地坪均应平整光洁,易于清洗。 4.固定门槛人防门下有门槛,门槛与地坪建筑高差应不小于150mm;活门槛人防门下无门槛,门框下边应与建筑地坪同高,人防门框锚勾应伸入结构层内; 5.当防护密闭门设置于竖井内时,其门窗表面不得突出竖井内墙面,防爆波活门应嵌入墙内。 6.在距人防门框四周20mm范围内墙面粉刷层不得超出门框角钢面。 7.平战转换预制构件应与工程同步做好,并设置构件的存放位置。 8.出入口式战时封堵处在非人防侧预留沟槽,预埋件锚勾伸入结构层内;战时封堵框平时应刷油漆或加钢丝网用水泥砂浆的处理方式,处理完后两侧墙体标示“战时封堵”字样。 二、结构部分 1.钢筋砼结构构件纵向受力钢筋的锚固长度=1.05 2.地下室基础底板上层钢筋必须从地基反梁上层主筋下部穿过,顶板下层筋必须从顶板反梁下层主筋上部穿过。 3.人防区顶、底板、临空墙必须设拉结筋(梅花形布置)。 4.人防围护结构和密闭墙体门洞四角必须设置加强筋:长度1000mm,斜45°绑扎,墙后<400mm,每角2φ16;墙厚>400mm,每角3φ16。 5.被止水钢板割断的附墙柱箍筋应搭接焊在止水钢板上。 6.人防围护结构和密闭墙体模板对拉螺杆不允许穿PVC管,且螺杆中部应设止水片。 7.管割断的墙筋应点焊在穿墙管上。 三、电气部分 1.在围护结构内敷设,穿过外墙、临空墙、防护密闭墙和密闭墙的各种电缆(包括各种强弱电)管线,应按照人防要求进行制作。直接穿越人防外墙、临空墙、防护密闭墙和密闭墙的各种电缆应采用壁厚大于 2.5的热镀锌钢管作为穿线管,两端出墙100,中间双面满焊密闭肋(δ≥4,b≥50),相邻线管管壁间距不小于100mm。 2.人防强、弱电井、各人员出入口和连通口的防护密闭门和密闭门门框墙上应预埋2根管径为50-80mm,壁厚大于2.5的热镀锌钢管,作为备用管。具体做法两端出墙100,中间双面满焊密闭肋(δ≥4,b≥50)。 3.各类母线槽、桥架不能直接穿越人防临空墙、门框墙、外墙及顶板。当必须通过时,母线应符合防护密闭要求,桥架应改为穿管敷设,一根电缆穿一根套管。 4.临空墙、门框墙、人防外墙两侧安装接线盒及过渡盒时应避免两侧过线盒在同一位置。

昌赣客专站前施工图接触网技术交底教程

南昌至赣州客运专线 施工图 接触网站前接口工程 专项技术交底资料 2015年10月20日

一、概述 电气化接触网专业与线路、轨道、站场、桥、隧道、高架站房结构、动车段、信号、通信、综合检修基地、电力、变电、电磁兼容等专业均存在复杂精细的接口工程,在施工中,应严格按接口施工图设计要求,组织各阶段的接触网相关接口施工。需要说明的是,客运专线建设中将与以往的土建施工分工有所不同:接触网基础和电气化接地均纳入土建施工承包商的施工负责范围。 所有土建预留的结构,均应满足接触网支柱、吊柱、法兰分类及受力检算条件的要求和施工误差要求。 二、路基段接触网接口工程 1、接口工程项目 接触网路基段接口工程包括: ●支柱及拉线基础 ●预留过轨管及手孔 2、手孔、过轨预留断面示意图(具体的参见路基专业大样图) 3、接触网基础预留平面示意图

4、施工图表目录 (1)路基段接触网接口设计工点图《路基段接触网基础预留接口设计图》。 (2)接触网基础类型参照中铁第四勘察设计院集团有限公司通用图《接触网H型钢柱基础》)(图号:肆房(2010)8301); (3)接触网过轨、手孔预留; (4)接触网预留过轨管及手孔参见路基专业大样图。 5、施工注意事项 (1) 接触网支柱及拉线基础平面布置 a.采用机械化施工的钻孔灌注桩基础,具体的预埋基础的设计及施工方案参见我院房建专业和地路专业施工设计说明。 b.平面布置、施工工艺及误差应严格根据施工图要求进行,需要考虑与电缆槽距离的配合。 c.根据分工要求,由土建施工单位负责完成与路基的一体化施工。 d. 正线接触网支柱跨距一般为50~55m,具体见路基段接触网接口设计工点图《路基段接触网基础预留接口设计图》。 拉线基础一般设置于距下锚支柱基础7m处(昌赣正线7m,既有改造、枢纽除外)。 e.H型钢柱基础距离线路中心距离一般为无碴区段3.15米,有碴区段3.25米,硬横跨基础中心距线路中心距离一般为3.2m。 f.接口工程的预留施工,应满足接触网支柱、拉线等各种法兰分类及受力条件要求和严格的施工误差要求。 g.接触网基础均采用矩形螺栓布置方案,土建施工应采取工艺措施,严格控制施工精度,便于接触网专业的精确施工安装。

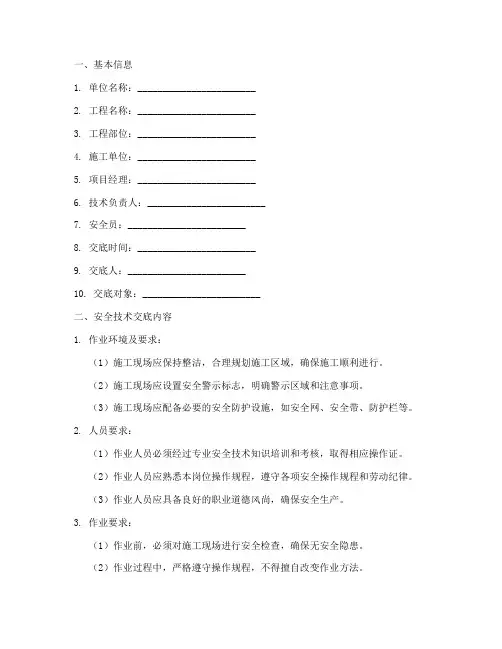

现场交底单

现场交底单 填表日期:年月日开竣工日期:年月日开工至年月日竣工 交底内容确认形式 1、需要拆除的项目(窗、墙、门)无□图纸□现场标注□ 2、平面布置图无□图纸□现场标注□ 3、给水和排水管道布置无□图纸□现场标注□ 4、洁具及面盆安装位置无□图纸□现场标注□ 5、电路布置及开关插座位置无□图纸□现场标注□ 6、控制盒位置专用线布置及灯具无□图纸□现场标注□ 7、橱柜布置无□图纸□现场标注□ 8、吊顶布置图无□图纸□现场标注□ 9、门窗施工工艺无□图纸□现场标注□ 10、家具施工图无□图纸□现场标注□ 11、特殊节点图无□图纸□现场标注□ 12、特殊以及不常用材料无□图纸□现场标注□ 13、特殊以及不常用工艺无□图纸□现场标注□ 14、门禁系统定位无□图纸□现场标注□ 15、电脑网络系统定位无□图纸□现场标注□ 16、程控电话系统定位无□图纸□现场标注□ 17、多媒体影音系统定位无□图纸□现场标注□ 18、公共背景音乐系统定位无□图纸□现场标注□ 19、监控防盗系统定位无□图纸□现场标注□ 20、抽油烟机定位、强排管道定位无□图纸□现场标注□ 21、洗菜盆定位及电源位置无□图纸□现场标注□ 22、煤气或液化气灶定位无□图纸□现场标注□ 23、所有排风扇定位,包括排风管无□图纸□现场标注□ 24、淋浴房定位,包括给水管、排水管和电路无□图纸□现场标注□

25、浴缸定位,包括水龙头、花洒和给水管无□图纸□现场标注□ 26、洗脸盆定位,包括给水软管、龙头和排水管无□图纸□现场标注□ 27、坐便器定位,包括固定方式,给水软管和排水无□图纸□现场标注□ 28、蹲便器定位,包括冲水阀和排水及是否新增沉水湾无□图纸□现场标注□ 29、地砖坡度必须在地漏最低点无□图纸□现场标注□ 30、热水器定位,包括固定和冷热水软管无□图纸□现场标注□ 31、浴霸定位无□图纸□现场标注□ 32、灯具定位无□图纸□现场标注□ 图纸□现场标注□33、空调定位及空调与外机连接管道的处理(机械打眼定位)无 □ 34、冷热饮水机定位无□图纸□现场标注□ 施工负责人意见:可开工□不能开工□ 其他情况说明: 注明:不进行设计交底,装修工程禁止进场施工,禁止购材料到现 场,若客户不在现场,进行的设计交底均无效。若工程经理认为条 件不具备,不能开工,必须在24小时解决,并保证顺利开工 现场设计交底签字确认记录 客户 设计师 项目负责人 注:本表格一式二份,客户、施工方各一份,本表由项目负责人填写。

施工图设计技术交底要点

质量管理体系文件 QM-C05-10-2003 施工图设计交底要点

施工图设计交底要点(QM-C05-10-2003) 修改码:BO 建筑工程项目设计文件完成并交付后,设计室应根据需要适时组织设计人员进行设计技术交底工作。使施工单位能够全面、准确理解设计意图,并与施工、建设单位密切配合,作到按图施工和保证施工质量。为此,特制定本要点。 1建筑专业 1.1工程概述 概要地介绍工程设计的类别、性质、功能、规模以及突出特点和特殊要求等,对大而复杂的工程应详细介绍防火分区的划分及人防要求。 1.2建筑物的定位 对地形、地势或建筑物较复杂的工程,要详细介绍平面定位坐标、竖向标高的取值依据,设计数据和参照标志,并说明平面柱网的布置,有关的轴线位置,重要部位的标高等。 1.3内外墙、柱 a)砖砌墙体:对砖强度等级、砂浆强度等级、小断面大荷载的小墙垛、柱 等重要部位的要求及预留沟槽、孔洞、埋件、甩筋、哑巴口和防潮等方面的要求; b)各种砌块墙体:应说明其规格、砌筑砂浆,并强调认真按照国家有关规定、规范及施工验收标准进行施工; c)复合墙体,应说明所用材料的规格品种、拉结构造等。 1.4地面和楼面 对地面和楼面有特殊功能要求(如:防水、防油、防火、防腐、防震、防寒、隔热等)的部分,作必要的说明,并强调严格按施工操作程序,确保工程质量。 1.5门窗 对不同部位所采取的不同性质及作用的门窗(如保温、隔音、防火、防尘、防腐蚀、防辐射等)应做详细的说明。 1.6装饰工程 a)抹灰 内外墙面、室内过道的阳角处,厨、厕、盥洗室以及抹吸音灰等不同部位的不同要求。

b)块材贴面。采用大理石、花岗岩、面砖等块材应交代所选用的名称品种、 颜色、产地以及构造形式和施工注意事项等。 施工图设计交底要点(QM-C05-10-2003) 修改码:BO c)涂料。内、外墙体采用的不同的涂料交待其品种、颜色、产地及所用部 位和施工注意事项等。 1.7特殊部位、特殊构造要求 对地下防水,地面坑井,管沟,机座、设备层、楼梯间、电梯间及机房、上 人屋面、屋面防水、特种屋面、坡屋面、瓦屋面、老虎窗等特殊部位的作法要求。 1.8其他要求 对设计中采用的新材料、新技术等,应说明的事项和要求。 2结构专业 2.1结构设计概述 有重点地对整体结构设计进行说明和介绍。 2.2基础部分 对地质概况、地基处理、基础形式的说明。 a)扼要描述地质概况及特殊地质条件(如地耐力,地基持力层、下卧层、地 下水、冻土、滑坡、断裂带、古河道、人防地道等); b)对特殊或不良地基的处理措施(如砂石垫层、打桩、防冻、防水、抗震等)和其他提请施工单位应注意的问题; c)地基验槽要求,必须强调要有勘察单位参加、验定,设计单位根据验槽 后的结论提出相应的意见; d)说明基础形式的选择(独立基础、条基、筏基、箱基或桩基)并提出相应的要求(如试桩、贯入度、杯口填充材料等)和特殊部位的注意要点(如基础深度变化处,不同基础形式结合部,沉降缝、施工后浇带以及混凝土基础不同标高部位等)。 2.3特殊要求 人防工程或地下工程特殊要求说明,以及需要对建筑物进行观测说明等。 2.4墙体部分 墙体材料强度等级及局部加强部位的特殊要求(如提高强度等级或配筋);墙 体砌筑的具体要求(如墙体转角及楼板与墙体交接等);墙体的抗震处理等。

施工图交底记录

技术交底材料一、项目概况广州南沙港区三期工程项目配套道路位于龙穴岛南部,线路呈南北走向,东靠伶仃航道,西临龙穴南水道和南沙港快速路,北接现状港区大道二期道路,南至龙穴大道南交叉口。全长2.2km,km,起点接北段现状港区道路二期,规划为城市主干路,设计速度60km/h,双向八车道,规划红线宽度为60m。建设内容包括新建道路、排水、交通、绿化、照明等内容。沥青路面方案上面层:4cm改性沥青混凝土(AC-13C) 中面层:cm中粒式沥青混凝土(AC-20C) 下面层:cm粗粒式沥青混凝土(AC-25C) 基层:35cm%水泥稳定碎石底基层:cm4%水泥稳定石屑(即不含上面层的原设计路面结构层)1)沉降观测沉降观测采用沉降板和分层沉降标。沉降板:埋设时,沉降板底槽应平整,其下铺设600mm×600mm×200mm的砂垫层。沉降板的金属测杆、套管和接驳的垂直偏差率应不大于1.5% 。沉降板采用钢板,底板尺寸为500mm×500mm×(6~8)mm;金属测杆直径为40mm,测杆应与底板焊接为一体;套管采用塑料管,直径为100mm,它应具有一定的强度和刚度。随着填土的增高,测杆与套管相应接高,每节长度不宜超过500mm。接高后的测杆顶面应略高于套管上口,套管上口应加盖封住管口,盖顶高出碾压面高度500mm。为防止施工中损坏沉降板,在沉降板周围宜用人工或小型夯实机夯实,套管外侧面应涂一层醒目的颜色,盖顶加插一面小红旗,以示警戒。分层沉降标:分层沉降标采用钻孔埋设,钻孔垂直偏差率应不大于1.5%,并无塌孔缩孔存在,在埋设中应下套管或泥浆护壁。分层标埋设应先埋置波

纹管,第一节波纹管底部必须封死,至一定深度后,插入导管与波纹管一并压至孔底。埋置时,波纹管与导管应随埋随接,接口必须牢靠,但不能采用磁感材料作固定件。波纹管应露出地面15~200mm,并用水泥混凝土固定;导管露出地面30~500mm,并随填土增高,接出导管并外加保护管。分层沉降标的保护措施与沉降板相类似。分层沉降测点间距为1m。沉降观测仪器须待软基处理施工完毕后、垫层顶填土前及时埋设。2)水平位移观测水平位移观测主要为地面水平位移和地基土体水平位移。地面水平位移采用位移边桩观测。位移边桩埋设在路堤两侧趾部,其中一根位于坡脚处,其余位于边沟外侧。边桩采用100mm×100mm 砼预制桩。边桩的埋入深度为1.5m,露出地面为100mm。埋置时采用打入法,桩周应回填密实。桩周上部500mm 用混凝土浇筑固定。在边桩顶部应预埋不易损坏的金属测头。此外,位移边桩应做好标记并编号。地基土体水平位移采用测斜管观测。测斜管采用塑料管,其弯曲性能应适应被测土体的位移情况。测斜管内纵向的十字导槽应润滑顺直,管端接口密合。测斜管埋设于路堤边坡坡趾处。埋设时,应采用钻机导孔,导孔的垂直偏差率不大于1.5%。测斜管底部应穿透软土层进入下卧硬土层中1000mm,管内的十字导槽必须对准路基的纵横方向。测斜管应高出地面500mm,并注意加盖保护。3)孔隙水压力观测孔隙水压力计采用钻孔埋设法,埋设时,应采用一孔单只孔压计埋设方法,并应注意封孔。孔压计从砂垫层或碎石垫层底部开始埋设,每隔2m 埋设一只。钻孔埋设时,应做好钻孔的详细记录。每一只孔压计埋设后,应及时

设计交底及图纸会审的内容及流程

设计交底及图纸会审的内容及流程 设计交底是指在施工图完成并经审查合格后,设计单位在设计文件交付施工时,按法律规定的义务就施工图设计文件向施工单位和监理单位做出详细的说明。其目的是对施工单位和监理单位正确贯彻设计意图,使其加深对设计文件特点、难点、疑点的理解,掌握关键工程部位的质量要求,确保工程质量。 设计交底及图纸会审的内容及流程 一、设计交底与图纸会审应遵循的原则 1、设计单位应提交完整的施工图纸:各专业相互关联的图纸必须提供齐全、完整:对施工单位急需的重要分部分项专业图纸也可提前交底与会审,但在所有成套图纸到齐后需

再统一交底与会审。现在很多工程己开工,而施工图纸还不全,以至后到的图纸拿来就施工。这些现象是不正常的。图纸会审不可遗漏,即使施工过程中另补的新图也应进行交底和会审。 2、在设计交底与图纸会审之前,建设单位、监理部及施工单位和其他有关单位必须事先指定主管该项目的有关技术人员看图自审,初步审查本专业的图纸,进行必要的审核和计算工作。各专业图纸之间必须核对。 3、设计交底与图纸会审时,设计单位必须派负责该项目的主要设计人员出席。进行设计交底与图纸会审的工程图纸,必须经建设单位确认。未经确认不得交付施工。 4、凡直接涉及设备制造厂家的工程项目及施工图,应由订货单位邀请制造厂家代表到会,井请建设单位、监理部与设计单位的代表一起进行技术交底与图纸会审。 二、设计交底与图纸会审的目的 为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计,对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项,掌握

施工图交底记录重点

市政基础设施工程 施工图交底记录编号:市政施管—8 工程名称滨江新区新南路东段(天沙河路~滨江大道)工程第二 标段 承包单位北京市市政工 程设计研究总 院 分包单位/ 交底单位江门市政企业 集团有限公司 交底人谢锐锋 交底范围道路工程、地 基处理工程、 排水工程、消 防工程、信息 管道工程 交底日期 2010 年 09 月 02 日 交底内容:一、工程概况

滨江新区新南路东段(天沙河路~滨江大道)第二标段工程位于滨江新区启动区内,沿线与丰乐路北延线、滨江大道相交。起始桩号K1+500,终止桩号 K2+983.356,路线长度1483m。 二、道路工程(含地基处理)施工图交底 1、道路工程(含地基处理)概况及主要技术标准 本工程道路路基宽度60m,双向八车道,设有中央分隔带,两侧设机动车道、边分隔带、非机动车道及人行道。本工程机动车道采用水泥混凝土路面,非机动车道采用彩色沥青混凝土路面,人行道采用机制仿花岗岩面砖。 主要技术标准一览表 序 号 项目机动车道 1 道路等级城市Ⅰ级主干路 2 计算行车速度 (km/h) 60 3 路基宽度(标 准段) 60m

4 路面计算荷载BZZ-100 5 交通等级重交通 6 路面结构形式水泥混凝土路面 7 路面设计使用 年限 30年 8 桥涵荷载公路-I级 9 抗震要求地震动峰值加速度系数0.1g 结构重要性 系数1.0 2、平纵线形技术要点 2.1平面线形 平面坐标系统采用江门独立坐标系。 本标段有2处平曲线,平曲线中圆曲线最小半径为1500m,最大半径为4000m。 2.2纵断面 高程系统为85高程基准。 本标段有4个变坡点,最大纵坡为0.3%,最小纵坡为0.3%。凹形竖曲线最小半径为10000m,凸形竖曲线最小半径

施工图设计交底记录

施工图交底记录 编号:签发: 工程名称:工程 批准:()审核:()编制:()会议议题:施工图(第1次)设计交底 时间:2017 年8 月 4 日 地点:供电公司四楼会议室 参加人员:见会议签到表 会议内容: 一、图纸交底范围 T0201 基础明细表、T0202角钢塔基础施工图、T0202钢管杆基础施工图 二、图纸设计概要/建设规模 1、图纸设计概要 1.土建总平面 1.1、说明规划图采用的高程系统和坐标系统。 本工程规划图根据业主提供的规划红线图进行设计,高程采用1985国家高程基准,平面坐标系为1980西安坐标系。 1.2、说明站址自然地面标高,设计标高 站址场地高程一般为29.43~29.66m,站址百年一遇洪水位30.20m,场地地面设计平均标高±0.000m定为31.30m。 1.3、说明进站道路引接方向,进站道路长度、宽度, 进站道路由县道047由西向东引入,总长约12.6m,路面宽4.0m。 1.4、说明站内道路的宽度、转弯半径 站内主变运输道路宽度4.0m,一般检修道路宽3.0m,道路尽头设T型回转场地。道路转弯半径为9.0m。 1.5、说明场地处理方式 根据初设审查意见,场地砂石化。

1.6、说明站区场地及排水坡度,建筑物室内外高差 站区场地排水坡度见竖向布置图,坡度为0.5%,建筑物室内外高差 0.45m。 2、设计规模和范围 本工程本、终期装设 2 台 20MVA三相双绕组有载调压变压器,电压等级 35/10kV,本期一次建成。 35 kV 侧本期 2 回出线(孙集 35KV 两段母线出线),终期不变,本、终期均采用单母线分段接线。 10 kV 终期 14 回出线,采用单母线分段接线;本期建设出线 10 回,I 段和II 段母线上各建设 5 回出线。 10kV 电容器规划 4 组户外装配式电容器,容量为 2×1000+2×2000kvar。每段母线容量均为(1000+2000)kvar。 本期安装 2 组安装消弧线圈兼站用变分别安装于两段母线。 变电站工程(包括站区围墙以内的全部生产及辅助生产设施,附属设施的工艺和建(构)筑物的土建设计、进站道路、给排水、消防及暖通等) 三、设计要求及施工注意事项 本次交底重点介绍设计意图和特殊问题,交底未涉及的问题均以施工图设计文件为准,施工前请务必认真阅读施工图设计文件。 1.本工程线路经过的地形主要为麦田,场地比较平整,采取的基础型式为:直柱板式基础、钻孔灌注桩基础等。 2.基础施工前,施工单位需注意做好接口环节的检查,如杆塔明细表与基础配置表、铁塔施工图铁塔根开与基础根开表、塔座板的尺寸与地脚螺栓的大小及间距、地脚螺栓旋转方向等互有相关的内容。 3.施工单位进行基础分坑时,塔基地形不符时,或是基础边坡不够时,需马上通知设计代表,以便及时作出调整。 4. 钻孔灌注桩基础施工应严格遵照《建筑桩基技术规范》(JGJ 94-2008)进行,尤其泥浆的质量要保证,桩身水下混凝土灌注需一次完成。一般线路段的钻桩清孔要求见“结构部分施工说明”。钻孔施工时必须做好施工记录,核对塔位地质与地质勘测报告是否相符,如发现不符,请及时通知地质及设计工代处理。

施工图设计交底记录文本

施工图交底记录 T0201 基础明细表、T0202角钢塔基础施工图、T0202钢管杆基础施工图 二、图纸设计概要/建设规模 1、图纸设计概要 1.土建总平面 1.1、说明规划图采用的高程系统和坐标系统。 本工程规划图根据业主提供的规划红线图进行设计,高程采用1985国家高程基准,平面坐标系为1980坐标系。 1.2、说明站址自然地面标高,设计标高 站址场地高程一般为29.43~29.66m,站址百年一遇洪水位30.20m,场地地面设计平均标高±0.000m定为31.30m。 1.3、说明进站道路引接方向,进站道路长度、宽度, 进站道路由县道047由西向东引入,总长约12.6m,路面宽4.0m。 1.4、说明站道路的宽度、转弯半径 站主变运输道路宽度4.0m,一般检修道路宽3.0m,道路尽头设T型回转场地。道路转弯半径为9.0m。 1.5、说明场地处理方式 根据初设审查意见,场地砂石化。

1.6、说明站区场地及排水坡度,建筑物室外高差 站区场地排水坡度见竖向布置图,坡度为0.5%,建筑物室外高差 0.45m。 2、设计规模和围 本工程本、终期装设 2 台 20MVA三相双绕组有载调压变压器,电压等级35/10kV,本期一次建成。 35 kV 侧本期 2 回出线(集 35KV 两段母线出线),终期不变,本、终期均采用单母线分段接线。 10 kV 终期 14 回出线,采用单母线分段接线;本期建设出线 10 回,I 段和II 段母线上各建设 5 回出线。 10kV 电容器规划 4 组户外装配式电容器,容量为 2×1000+2×2000kvar。每段母线容量均为(1000+2000)kvar。 本期安装 2 组安装消弧线圈兼站用变分别安装于两段母线。 变电站工程(包括站区围墙以的全部生产及辅助生产设施,附属设施的工艺和建(构)筑物的土建设计、进站道路、给排水、消防及暖通等) 三、设计要求及施工注意事项 本次交底重点介绍设计意图和特殊问题,交底未涉及的问题均以施工图设计文件为准,施工前请务必认真阅读施工图设计文件。 1.本工程线路经过的地形主要为麦田,场地比较平整,采取的基础型式为:直柱板式基础、钻孔灌注桩基础等。 2.基础施工前,施工单位需注意做好接口环节的检查,如杆塔明细表与基础配置表、铁塔施工图铁塔根开与基础根开表、塔座板的尺寸与地脚螺栓的大小及间距、地脚螺栓旋转方向等互有相关的容。 3.施工单位进行基础分坑时,塔基地形不符时,或是基础边坡不够时,需马上通知设计代表,以便及时作出调整。 4. 钻孔灌注桩基础施工应严格遵照《建筑桩基技术规》(JGJ 94-2008)进行,尤其泥浆的质量要保证,桩身水下混凝土灌注需一次完成。一般线路段的钻桩清孔要求见“结构部分施工说明”。钻孔施工时必须做好施工记录,核对塔位地质与地质勘测报告是否相符,如发现不符,请及时通知地质及设计工代处理。

施工图交底记录

施工图设计交底: 施工图设计交底(hand over of working drawing)是2014年全国科学技术名词审定委员会公布的建筑学名词。 定义: 对施工单位和监理单位正确贯彻设计意图,使其加深对设计文件特点、难点、疑点的理解,掌握关键工程部位的质量要求,确保工程质量的一个必要环节。 施工技术交底: 施工技术交底实为一种施工方法,在建筑施工企业中的技术交底,是指在某一单位工程开工前,或一个分项工程施工前,由相关专业技术人员向参与施工的人员进行的技术性交待,其目的是使施工人员对工程特点、技术质量要求、施工方法与措施和安全等方面有一个较详细的了解,以便于科学地组织施工,避免技术质量等事故的发生。各项技术交底记录也是工程技术档案资料中不可缺少的部分。 概念分类: 1、设计交底,即设计图纸交底。这是在建设单位主持下,由设计单位向各施工单位(土建施工单位与各专业施工单位)进行的交底,主要交待建筑物的功能与特点、设计意图与要求和建筑物在施工过程中应注意的各个事项等。 2、施工设计交底。一般由施工单位组织,在管理单位专业工程师的指导下,主要介绍施工中遇到的问题,和经常性犯错误的部位,要使施工人员明白该怎么做,规范上是如何规定的等。

3、专项方案交底、分部分项工程交底、质量(安全)技术交底、作业等 交底形式: 1、施工组织设计交底可通过召集会议形式进行技术交底,并应形成会议纪要归档; 2、通过施工组织设计编制、审批,将技术交底内容纳入施工组织设计中。 3、施工方案可通过召集会议形式或现场授课形式进行技术交底,交底的内容可纳入施工方案中,也可单独形成交底方案。 4、各专业技术管理人员应通过书面形式配以现场口头讲授的方式进行技术交底,技术交底的内容应单独形成交底文件。交底内容应有交底的日期,有交底人、接收人签字,并经项目总工程师审批。 操作内容: (1)工地(队)交底中有关内容:如是否具备施工条件、与其他工种之间的配合与矛盾等,向甲方提出要求,让其出面协调等。 (2)施工范围、工程量、工作量和施工进度要求:主要根据自己的实际情况,实事求是的向甲方说明即可。 (3)施工图纸的解说:设计者的大体思路,以及自己以后在施工中存在的问题等。 (4)施工方案措施:根据工程的实况,编制出合理、有效的施工组织设计以及安全文明施工方案等

施工图技术交底

施工图技术交底 技术交底一般包括: 设计依据、设计范围、设计所采用的新技术、新工法、设计原理及设计意图, 执行的设计规范、施工应遵守的规范、与其他配合施工要注意的事项等 土建专业的技术交底通常有土建专业设计负责人进行,主要内容为:1、设计范围;2、设计文件的组成,查找办法和图纸图例符号的工程意义;3、技术特点以及对工程提出的特殊要求;4、专业建安工作量或修正概算;5、设计、施工验收应执行的标准、规范和技术规定; 6、与其他专业的交叉和衔接; 7、对设计遗留问题或现场处理的问题说明; 8、其他应当说明的问题(如同类工程的经验教训等)。 设计交底与图纸会审 1 设计交底与图纸会审的目的为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计,对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项,掌握工程关键部分的技术要求,保证工程质量,设计单位必须依据国家设计技术管理的有关规定,对提交的施工图纸,进行系统的设计技术交底。同时,也为了减少图纸中的差错、遗漏、矛盾,将图纸中的质量隐患与问题消灭在施工之前,使设计施工图纸更符合施工现场的具体要求,避免返工浪费:在施工图设计技术交底的同时,监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会审。施工图纸是施工单位和监理单位开展工作最直接的依据。现阶段大多对施工进行监理,设计监理很少,图纸中差错难免存在,故设计交底与图纸会审更显必要。设计交底与图纸会审是保证工程质量的重要环节,也是保证工程质量的前提,也是保证工程顺利施工的主要步骤。监理和各有关单位应当充分重视。 2 设计交底与图纸会审应遵循的原则 (1)设计单位应提交完整的施工图纸:各专业相互关联的图纸必须提供齐全、完整:对施工单位急需的重要分部分项专业图纸也可提前交底与会审,但在所有成套图纸到齐后需再统一交底与会审。现在很多工程己开工,而施工图纸还不全,以至后到的图纸拿来就施工。这些现象是不正常的。图纸会审不可遗漏,即使施工过程中另补的新图也应进行交底和会审。(2)在设计交底与图纸会审之前,建设单位、监理部及施工单位和其他有关单位必须事先指定主管该项目的有关技术人员看图自审,初步审查本专业的图纸,进行必要的审核和计算工作。各专业图纸之间必须核对。 (3)设计交底与图纸会审时,设计单位必须派负责该项目的主要设计人员出席。进行设计交底与图纸会审的工程图纸,必须经建设单位确认。未经确认不得交付施工。 (4)凡直接涉及设备制造厂家的工程项目及施工图,应由订货单位邀请制造厂家代表到会,井请建设单位、监理部与设计单位的代表一起进行技术交底与图纸会审。 3 设计交底与图纸会审会议的组织及程序 3.1 时间设计交底与图纸会审在项目开工之前进行,开会时间由监理部决定并发通知。参加人员应包括监理、建设、设计、施工等单位的有关人员。 3.2 会议组织按《建设工程监理规范》第5.2.2条要求,项目监理人员应参加由建设单位组织的设计技术交底会,一般情况下,设计交底与图纸会审会议由总监理工程师主持,监理部和各专业施工单位(含分包单位)分别编写会审记录,由监理部汇总和起草会议纪要,总监理工程师应对设计技术交底会议纪要进行签认,并提交建设、设计和施工单位会签。3.3 设计交底与图纸会审工作的程序 (1)首先由设计单位介绍设计意图、结构设计特点、工艺布置与工艺要求、施工中注意事项等。
