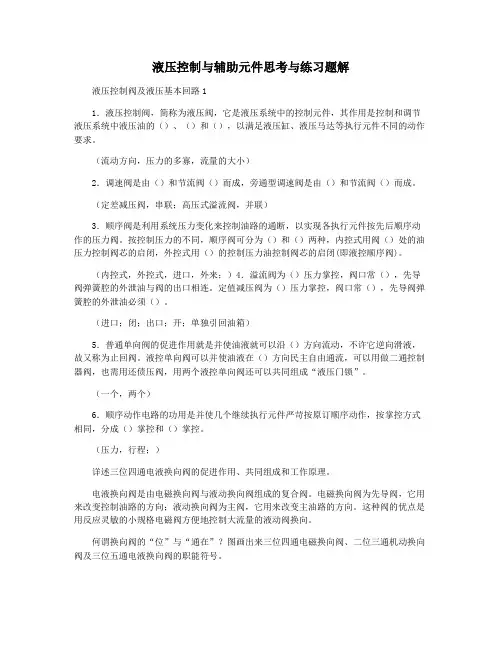

第四章液压辅助元件 习题答案
习题解答
?
4.1 滤油器有哪些种类?安装时要注意什么?
解答：按滤芯的材料和结构形式，滤油器可分为网式、线隙式、纸质滤芯式、烧结式滤油器及磁性滤油器等。
按滤油器安装的位置不同，还可以分为吸滤器、压滤器和回油过滤器。
?安装滤油器时应注意：一般滤油器只能单向使用，即进、出口不可互换；其次，便于滤芯清洗；最后，还应考虑滤油器及周围环境的安全。因此，滤油器不要安装在液流方向可能变换的油路上，必要时可增设流向调整板，以保证双向过滤。
4.2 根据哪些原则选用滤油器?
解答： (1)有足够的过滤精度。
(2)有足够的通油能力。
(3)滤芯便于清洗或更换。
4.3 在液压缸活塞上安装O形密封圈时，为什么在其侧面安放挡圈?怎样确定用一个或两个挡圈?
解答：在动密封中，当压力大于10MPa时，O 形圈就会被挤入间隙中而损坏，为此需在O形圈低压侧设置聚四氟乙烯或尼龙制成的挡圈。双向受高压时，两侧都要加挡圈，其结构如图3.13(b)所示。
4.5 设蓄能器的充气压力为6MPa，求在压力为13 MPa和7 MPa之间时可供2L油液的蓄能器的容积，按等温充油、绝热放油和等温过程两种情况计算。
解答：(1)等温充油n=1，则
?
(2)绝热放油n=1.4，则
液压部分习题答案
绪论 二、判断题 （×）1、液压传动不容易获得很大的力和转矩。 （√）2、液压传动可在较大范围内实现无级调速。 （√）3、液压传动系统不宜远距离传动。 （√）4、液压传动的元件要求制造精度高。 （√）5、气压传动的适合集中供气和远距离传输与控制。 （√）6、与液压系统相比，气压传动的工作介质本身没有润滑性，需另外加油雾器进行润滑。（×）7、液压传动系统中，常用的工作介质是气油。 （√）8、液压传动是依靠密封容积中液体静压力来传递力的, 如万吨水压机。 （√）9、与机械传动相比, 液压传动其中一个优点是运动平穏。 第一章液压传动基础 二、判断题 （√）1、以绝对真空为基准测得的压力称为绝对压力。 （×）2、液体在不等横截面的管中流动，液流速度和液体压力与横截面积的大小成反比。（×）3、液压千斤顶能用很小的力举起很重的物体，因而能省功。 （√）4、空气侵入液压系统，不仅会造成运动部件的“爬行”，而且会引起冲击现象。 （×）5、当液体通过的横截面积一定时，液体的流动速度越高，需要的流量越小。 （√）6、液体在管道中流动的压力损失表现为沿程压力损失和局部压力损失两种形式。 （√）7、2.液体能承受压力，不能承受拉应力 （×）8、油液在流动时有粘性，处于静止状态也可以显示粘性。 （√）9、用来测量液压系统中液体压力的压力计所指示的压力为相对压力。 （×）10、以大气压力为基准测得的高出大气压的那一部分压力称绝对压力。 第二章液压动力元件 三、判断题 （×）1 .容积式液压泵输油量的大小取决于密封容积的大小。 （√）2. 齿轮泵的吸油口制造比压油口大，是为了减小径向不平衡力。 （×）3．叶片泵的转子能正反方向旋转。 （×）4．单作用泵如果反接就可以成为双作用泵。 （×）5. 外啮合齿轮泵中，轮齿不断进入啮合的一侧的油腔是吸油腔。 （×）6.理论流量是指考虑液压泵泄漏损失时，液压泵在单位时间内实际输出的油液体积。（×）7.双作用叶片泵可以做成变量泵。 （√）8、定子与转子偏心安装，改变偏心距e值可改变泵的排量，因此径向柱塞泵可做变量泵使用。 （√）9.齿轮泵、叶片泵和柱塞泵相比较，柱塞泵最高压力最大，齿轮泵容积效率最低，双作用叶片泵噪音最小。 （√）10.双作用式叶片泵的转子每回转一周，每个密封容积完成两次吸油和压油。
液压例题
液压与气压传动-胡竞湘版 第二章 例2.1 如图所示，容器内盛油液。已知油的密度ρ=900kg/m3，活塞上的作用力F=1000N ，活塞的面积A=1×10-3m2，假设活塞的重量忽略不计。问活塞下方深度为h=0.5m 处的压力等于多少？ 解: 活塞与液体接触面上的压力均匀分布，有2 623/101011000m N m N A F p F =?== - 根据静压力的基本方程式，深度为h 处的液体压力： 2666/10101.0044 0.58.9900 10m N gh p F ≈?=??+=+ρ 从本例可以看出，液体在受外界压力作用的情况下，液体自重所形成的那部分压力ρgh 相对甚小，在液压系统中常可忽略不计，因而可近似认为整个液体内部的压力是相等的。以后我们在分析液压系统的压力时，一 般都采用这种结论 已:D =100mm,d =20mm, G =5000kg 求: F =？ 解: N mg G 49000 8.95000=?== 由 p 1=p 2 4 422D G d F ππ= N G D d F 196049000100202 222=?== 例: 如图2.10所示，已知流量q1=25L/min ，小活塞杆直径d1=20mm ，直径D1=75mm,大活塞杆d2=40mm ，直径D2=125mm 。求:大小活塞的运动速度v1、 v2？ 解：根据连续性方程： s m d D q A q v 1 .0/)]02.0075.0(4 [60102544223 212111 11=-??=-==-πππs m s m D v D A q v /037.0/125.0102.0075.04 42 2221 2122=?===ππ
液压试题及答案
一、填空（每空1分，共23分） 1、一个完整的液压系统由以下几部分组成：动力装置、执行装置、控制调节装置、 辅助装置；传动介质。 2、蓄能器在液压系统中常用在以下几种情况：短时间内大量供油； 吸收液压冲击和压力脉冲；维持系统压力。 3、齿轮泵结构上主要有三方面存在的问题，分别是泄漏； 径向不平衡力；困油现象。 4、单作用叶片泵转子每转一周，完成吸、排油各1次，同一转速的情况下，改变它的 偏心距可以改变其排量。 5、换向阀是通过气流通道而使气体流动方向发生变化，从而达到改变气动执行元件运动方向的目的。它包括气压控制换向阀、电磁控制换向阀、机械控制换向阀、人力控制换向阀和时间控制换向阀等。 6、压力阀的共同特点是利用油液压力和弹簧力相平衡的原理来进行工作的。 7、三位四通手动P型换向阀的职能符号是______。（2分） 8、双作用叶片泵叶片数取___偶数__，是为了___减小径向力不平衡__。 9、顺序阀是利用油路中压力的变化控制阀口启闭，以实现执行元件顺序动作的液压元件。（2分） 二、选择题（每空3分，共18分） 1、有两个调定压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出口压力为C。 A、5Mpa B、10MPa C、15Mpa D、20MPa
2、CB—B齿轮泵的泄漏有下述三种途径，试指出：其中B对容积效率影响最大。 A、齿顶圆和泵壳体的径向间隙，0.13~0.16mm。 B、齿轮端面与侧盖板之间的轴向间隙0.03~0.04mm。 C、齿面接触处(啮合点)的泄漏。 3、液压泵在连续运转时允许使用的最高工作压力称为C；泵的实际工作压力称为A。 A、工作压力 B、最大压力 C、额定压力 D、吸入压力 4、图4为轴向柱塞泵和轴向柱塞马达的工作原理图。 当缸体如图示方向旋转时，请判断各油口压力高低，选答案填空格 作液压泵用时_D____- 作油马达用时___C__ A、ａ为高压油口b为低压油口 B、b为高压油口a为低压油口 C、c为高压油口d为低压油口 D、d为高压油口c为低压油口 三、作图题（10分） 试用两个液控单向阀绘出锁紧回路（其他元件自定）。 四、简答题（28分） 1、如图为一个压力分级调压回路,回路中有关阀的压力值已调好,试问: 该回路能够实现多少压力级？ 每个压力级的压力值是多少？是如何实现的？ 请分别回答并说明。(共8分) 本回路用3个二位二通电磁阀串联，每一个阀都并联一个溢流阀，各溢流阀是按几何级数来调整压力的，即每一个溢流阀的调定压力为前一级溢流阀的2倍。图为系统卸荷状态。若电磁阀A切换，系统压力为2MPa，其余类推。共可得从0至3.5MPa，级
液压传动试题及答案
《液压传动》期末考试试题(A 卷) 一、填空题(每空2分，共30分) 1. 液压传动系统中，将液体的压力能转换成机械能的是执行元件。 2. 某液压油在40℃时运动粘度为32×10-6m 2/s ，其牌号为N32。 3. 在密闭管道中作稳定流动的理想液体具有压力能、位能、动能三种形式的能量。在沿管道流动的过程中，这三种能量可以相互转换，但在任一过流截面处，三种能量之和为一常数。 4. 液压泵的排量为V ，转速为n ，则理论流量q t =V*n 。 5. 液压泵的机械效率为95%,总效率为90%,则泵的容积效率为94.7%。 6. 柱塞泵是依靠柱塞在柱塞缸体内作往复运动,使泵内的密封容积产生变化来实现泵的吸油和压油的. 7. 液压基本回路按功能分为方向控制回路、压力控制回路、速度控制回路及多缸控制回路。 8. 某一单杆活塞液压缸的活塞横截面积为100cm 2，活塞杆横截面积为60 cm 2，液压油的压力为1MPa ，则活塞杆向前的推力为9806N 。（注：本题答10000N 、9800N 也算对） 9. 液压管道上的压力表读数5Kg/cm 2，则管道内液体的压力约为0.5MPa 。 10. 顺序阀是用来控制液压系统中两个或两个以上的工作机构的先后顺序。 11. 直动式溢流阀与先导式溢流阀中,工作时易产生振动和噪声,且压力波动比较大的是直动式溢流阀。 12. 变量叶片泵是通过调整定子与转子之间的偏心距来达到调整其输出流量的目的的. 二、判断题（每小题2分，共20分） 1. 当液体静止时,单位面积上所受的法向力称为压力,在物理学中则被称为压强。 （∨） 2. 真空度=绝对压力-大气压力。 （×） 3. 连续性方程是质量守恒定律在液体力学中的一种表达方式，伯努力方程是能量守恒定律在液体力学中的一种表达方式。 （ ∨） 4. 液压系统中由于某种原因所引起的压力在瞬间急剧上升的现象称为液压冲击。 （∨） 5. 液压传动中，作用在活塞上的压力越大，活塞的运动速度就越快。 （×） 6. 顺序阀、调速阀、减压阀和节流阀均属于压力控制阀。 （×） 7. 液压系统压力的大小取决于液压泵的额定工作压力。 （×） 8. 齿轮泵CB-B20的额定压力为2.5MPa,额定流量为 20 L /min 。 （∨） 9. 齿轮泵多用于高压系统中，柱塞泵多用于中、低压系统中。 （∨ ） 10. 双作用式叶片泵转子每旋转一周，每相邻叶片间的密封容积就发生一次变化，实现一 次吸油和压油的过程。 （× ） 三、选择题(每小题2分，共20分)： 1. 液压系统的最大工作压力为10MPa ，安全阀的调定压力应为（ B ） A 、等于10MPa ； B 、小于10MPa ； C 、大于10MPa D 、不知道。 2． 在先导式减压阀工作时，先导阀的作用主要是( C )，而主阀的作用主要作用是( A )。 A 、 减压； B 、增压； C 、调压。 3、有两个调整压力分别为5 MPa 和10 MPa 的溢流阀串联在液压泵的出口，泵的出口压力为（ B ）；并联在液压泵的出口，泵的出口压力又为（ A ）。 A 、5 MPa ； B 、10 MPa ； C 、 15 MPa ； D 、20 MPa ； 4、液压系统的控制元件是（ A ）。 A 、 液压阀 B 、 液压泵 C 、 电动机 D 、 液压缸或液压马达 5、要实现工作台往复运动速度不一致，可采用（B ）。 A 、双杆活塞缸 B 、单杆活塞缸的差动连接 C 、伸缩式液压缸 D 、组合柱塞缸
液压练习题答案
3-10．图中溢流阀的调定压力为5MPa，减压阀的调定压力为，设缸的无杆腔面积为50cm2液流通过单向阀和非工作状态下的减压阀时，压力损失分别为和。试问：当负载F分别为0，和30KN时(1)、缸能否移动(2)、A、B和C三点压力数值各为多少（不计摩擦力和液体流动阻力） 解： 1、判断是否能运动，如果系统的压力大于负载要求的压力就能动，否则不动。系统调定的最高压力为5MPa。 F＝0时，p0＝0，液压缸可以运动； F＝时，p=,可以运动； F＝30KN时，p=6MPa,液压缸不动。
解：左图：() cm 122 p d D 4 F η-π= ； ( ) cv 2 2d D q η-=υπ ；缸向左运动， 中图：差动连接，缸向右运动，cm 2 d 4F ηπ= ；cv 24 d q η=υπ， 右图：为柱塞缸，缸只能向右运动，速度、推力同中图。 4-2．图示两种结构相同且串联的液压缸，设缸的无杆腔面积A 1=100cm 2，有杆腔面积为A 2=80cm 2，缸1输入压力p=，流量q=12L/min ，若不计摩擦损失和泄漏，问： (1)、两缸承受相同负载时，该负载大小及两缸的运动速度各是多少 (2)、缸2的输入压力P P 1 22 1 = 时，两缸各能承受多少负载 (3)、缸1不承受负载时，缸2能承受多大负载 p 1,q p 1,q d D p 1,q 题 4-1 图 D d d
解：先列缸1、缸2的力平衡方程： p 1A 1=F 1+p 2A 2 (1) p 2A 1=F 2 （2） 1)当F 1=F 2时，带入上式， N 500001 .0008.0101 .0101 A A 1A p F F A A F F A p 52112121 11111=+??=+==→?+= s /m 02.001 .0601012A q 3 11=??==υ- s /m 016.001 .0008 .002.0A A 1212=?=?υ= υ 2）当p 2=p 1/2时： N 45002 01.0109A p F 51 121 2=??== N 54002008.001.0109A p A p F 52 121111=??? ? ?-?=-= 3）当F 1＝0时： N 11250008 .001.0109A A p F A A p p 2 522 1122112=??==→= 2、在图示回路中，如 pY1=2MPa ，pY2=4MPa ，卸荷时的各种压力损 失均可忽 略不计，试列表表示 A 、B 两点处在不同工况下的压力值。 （单位：MPa ）
液压工考试题及答案
液压工考试题 一、填空题（每题1分，共25分） 1、液压泵的种类很多，常见的有（齿轮泵）（叶片泵）、（柱塞泵）、螺杆泵。 2、在定量泵系统中，液压泵的供油压力可以通过（溢流阀）来调节。 3、向心球轴承适用于承受（径向）载荷，推力轴承适用于承受（轴向）载荷。 4、流量控制阀是控制、调节（油液）通过阀口的流量，而使执行机构产生相应的运动速度。 5、单作用叶片泵可做为（变量泵），双作用叶片泵只能是（定量泵） 6、液压系统中控制阀基本上可分成三大类，即（压力控制）、（流量控制）、 速度控制。 7、根据蓄能器的结构来分有（活塞式）、（弹簧式）、（皮囊式）等。 8、润滑油的油性随温度的改变而变化，温度（过高），吸附膜分解而破坏. 9、液压传动的工作原理是(帕斯卡定律)。即密闭容器中的液体既可以传递(力)又可以传动运动。 10、过滤器可安装在液压系统的( 吸油)管路上、(压力)油管路上和回油管路上。 11、V型密封圈由形状不同的(支撑环)、(密封环)和(压)环组成。 12、在减压回路中可使用(单向阀)来防止主油路压力低于支路时油液倒流。 13、液压泵的实际流量比理论流量(小) ；液压马达实际流量比理论流(大)。 二、选择题：（每题2分，共40分） 1.依靠流体流动的能量来输送液体的泵是( C )。 A．容积泵B．叶片泵C．流体作用泵D．齿轮泵
2.当限压式变量叶片泵的输出压力高于调定值时，则( B )。 A．偏心距自动增大B偏心距自动减小C偏心距不变D输出量自动增加3.一般叶片泵在( B )万帕压力下工作比较合理。 A．25 B．63 C．100 D．125 4.依靠高速旋转的叶轮而使液体获得压力的是( B )。 A．叶片泵B．离心泵C．液体作用泵D．齿轮泵 5.溢流阀用来调节系统中的恒定的( B )。 A．流量B．压力C．方向D．位置 6.在大流量的液压系统中，换向阀阀芯的移动应用( C )控制。 A．手动B．电磁C．液动D．手动和液动 7.节流阀通过改变( B )以控制流量。 A．流通方向B．通流截面的大小C．弹簧力的大小D．进油口压力大小8.在油管中，只用作回油管和漏油管的是( C )。 A．铜管B．钢管C．塑料管D．尼龙管 9.机床上常用的高压软管接头，它的最高工作压力可达( B )Mpa。 A．5 B．10 C．15 D．20 10.在低压系统中，油箱的有效容量为泵的额定流量的( B )倍。 A．1～2 B．2～4 C．5～7 D．6～12 11.当液压系统需要两种以上不同压力时可采用( C )。 A．压力保持回路B．减压回路C．多级压力回路D．增压回路12.用来提高液压系统中某一支路的压力需要采用(D )。 A．压力保持回路B．减压回路C．多级压力回路D．增压回路
液压传动基础知识试题以及答案
测试题(液压传动) 姓名:得分: 一、填空题(每空2分,共30分) 1.液压系统中的压力取决于(),执行元件的运动速度取决于()。 2.液压传动装置由()、()、()和()四部分组成,其中()和()为能量转换装置。 3.仅允许油液按一个方向流动而反方向截止的液压元件称为()。 4.溢流阀为()压力控制,阀口常(),先导阀弹簧腔的泄漏油与阀的出口相通。定值减压阀为()压力控制,阀口常(),先导阀弹簧腔的泄漏油必须单独引回油箱。 5.为了便于检修,蓄能器与管路之间应安装(),为了防止液压泵停车或泄载时蓄能器内的压力油倒流,蓄能器与液压泵之间应安装()。 二、选择题(每题2分,共10分) 1.将发动机输入的机械能转换为液体的压力能的液压元件是()。 A.液压泵 B.液压马达 C.液压缸 D.控制阀 2.溢流阀一般是安装在()的出口处,起稳压、安全等作用。 A.液压缸
B.液压泵 C.换向阀 D.油箱。 3.液压泵的实际流量是()。 A.泵的理论流量和损失流量之和 B.由排量和转速算出的流量 C.泵的理论流量和损失流量的差值 D.实际到达执行机构的流量 4.泵常用的压力中,()是随外负载变化而变化的。 A.泵的输出压力 B.泵的最高压力 C.泵的额定压力 5.流量控制阀使用来控制液压系统工作的流量,从而控制执行元件的()。 A.运动方向 B.运动速度 C.压力大小 三、判断题(共20分)
1.液压缸活塞运动速度只取决于输入流量的大小,与压力无关。() 2.流量可改变的液压泵称为变量泵。() 3.定量泵是指输出流量不随泵的输出压力改变的泵。() 4.当液压泵的进、出口压力差为零时,泵输出的流量即为理论流量。() 5.滑阀为间隙密封,锥阀为线密封,后者不仅密封性能好而且开启时无死区。() 6.节流阀和调速阀都是用来调节流量及稳定流量的流量控制阀。() 7.单向阀可以用来作背压阀。() 8.同一规格的电磁换向阀机能不同,可靠换向的最大压力和最大流量不同。() 9.因电磁吸力有限,对液动力较大的大流量换向阀则应选用液动换向阀或电液 换向阀。() 10.因液控单向阀关闭时密封性能好,故常用在保压回路和锁紧回路中。() 四、问答题(共40分) 1、说明液压泵工作的必要条件?(15分) 2、在实际的维护检修工作中,应该注意些什么?(25分) 一、1.(负载)(流量) 2.(动力元件)、(执行元件)、(控制元件)(辅助元 件)(动力元件)(执行元件)3.(单向阀)4.(进口)(闭)(出口)(开)5.(截止阀)(单向阀) 二、(A)(B)(C)(A)(B)
液压传动-课后习题及解答
第一章绪论 一、填空题 1 、一部完整的机器一般主要由三部分组成， 即 、 、 2 、液体传动是主要利用 能的液体传动。 3 、液压传动由四部分组成即 、 、 、 。 4 、液压传动主要利用 的液体传动。 5 、液体传动是以液体为工作介质的流体传动。包括 和 。 二、计算题： 1:如图 1 所示的液压千斤顶，已知活塞 1 、 2 的直径分别为 d= 10mm ， D= 35mm ，杠杆比 AB/AC=1/5 ，作用在活塞 2 上的重物 G=19.6kN ，要求重物提升高度 h= 0.2m ，活塞 1 的移动速度 v 1 = 0.5m /s 。不计管路的压力损失、活塞与缸体之间的摩擦阻力和泄漏。试求： 1 ）在杠杆作用 G 需施加的力 F ； 2 ）力 F 需要作用的时间； 3 ）活塞 2 的输出功率。
二、课后思考题： 1 、液压传动的概念。 2 、液压传动的特征。 3 、液压传动的流体静力学理论基础是什么？ 4 、帕斯卡原理的内容是什么？ 5 、液压传动系统的组成。 6 、液压系统的压力取决于什么？ 第一章绪论答案 一、填空题 第1空：原动机；第2空：传动机；第3空：工作机；第4空：液体动能; 第5空 ：液压泵； 6 ：执行元件； 7 ：控制元件； 8 ：辅助元件； 9 ：液体压力能； 10 ：液力传动； 11 ：液压传动 二、计算题：
答案： 1 ）由活塞 2 上的重物 G 所产生的液体压力 =20×10 6 Pa 根据帕斯卡原理，求得在 B 点需施加的力 由于 AB/AC=1/5 ，所以在杠杆 C 点需施加的力 2 ）根据容积变化相等的原则 求得力 F 需施加的时间 3 ）活塞 2 的输出功率

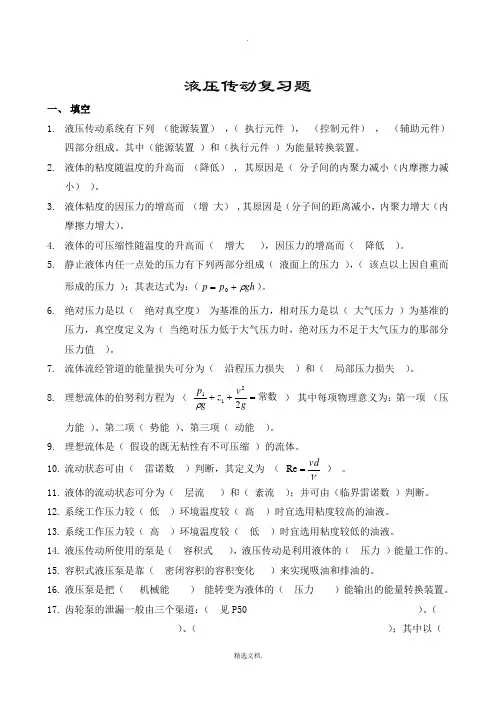

液压习题及答案.doc
1顺序阀和溢流阀是否可以互换使用？ 答：顺序阀可代替溢流阀，反之不行。 2试比较溢流阀、减压阀、顺序阀（内控外泄式）三者之间的异同点 答：相同点：都是利用控制压力与弹簧力相平衡的原理，改变滑阀移动的开口量，通过开口量的大小来控制系统的压力。结构大体相同，只是泻油路不同。 不同点：溢流阀是通过调定弹簧的压力，控制进油路的压力，保证进口压力恒定。出 油口与油箱相连。泄漏形式是内泄式，常闭，进出油口相通，进油口压力为调整压力， 在系统中的联结方式是并联。起限压、保压、稳压的作用。 减压阀是通过调定弹簧的压力，控制出油路的压力，保证出口压力恒定。出油口与减压回路相连。泄漏形式为外泄式。常开，出口压力低于进口压力，出口压力稳定在调定 值上。在系统中的联结方式为串联，起减压、稳压作用。 顺序阀是通过调定弹簧的压力控制进油路的压力，而液控式顺序阀由单独油路控制压力。出油口与工作油路相接。泄漏形式为外泄式。常闭，进出油口相通，进油口压力允 许继续升高。实现顺序动作时串联，作卸荷阀用时并联。不控制系统的压力，只利用系统的 压力变化控制油路的通断 3 如图所示溢流阀的调定压力为4MPa ，若阀芯阻尼小孔造成的损失 不计，试判断下列情况下压力表读数各为多少？ （1） Y断电，负载为无限大时； （2） Y断电，负载压力为2MPa时； (3 )Y通电，负载压力为2MPa 时 答：（ 1） 4；（ 2） 2；（ 3） 0 4 如图所示的回路中，溢流阀的调整压力为5.0 MPa ，减压阀的调整压 力为 2.5 MPa ，试分析下列情况，并说明减压阀阀口处于什么状态？ （ 1）当泵压力等于溢流阀调整压力时，夹紧缸使工件夹紧后，A、 C
汽车液压技术习题答案
液压与气压传动习题库及参考答案 填空题 一流体力学基础部分 1.液压传动的工作原理是（）定律。即密封容积中的液体既可以传递（），又可以传递 （）。（帕斯卡、力、运动） 2.液压管路中的压力损失可分为两种，一种是（），一种是（）。（沿程压力损失、局部 压力损失） 3.液体的流态分为（）和（），判别流态的准则是（）。（层流、紊流、雷诺数） 4.绝对压力等于大气压力（），真空度等于大气压力（）。（+相对压力，－绝对压力） 5.在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象 称为（）。（液压冲击） 6.当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。（压力继电器） 7.液体流动时分子间的（）要阻止分子（）而产生的一种（），这种现象叫液体的粘性。 （内聚力、相对运动、内摩擦力） 8.液体的粘性是由分子间的相互运动而产生的一种（）引起的，其大小可用粘度来度量。温 度越高，液体的粘度越（）；液体所受的压力越大，其粘度越（）。（内摩擦力，小，大） 9.液压油的牌号是用（）表示的。N32表示（）。（运动粘度、40℃时油液的运动粘度为 32cst（厘施）） 10.在液压流动中，因某处的压力低于空气分离压而产生大量气泡的现象，称为（）。（气穴 现象、空穴现象） 11.根据液流连续性原理，同一管道中各个截面的平均流速与过流断面面积成反比，管子细的 地方流速（），管子粗的地方流速（）。（大、小） 12.理想液体的伯努利方程的物理意义为：在管内作稳定流动的理想液体具有（）、（）和 （）三种形式的能量，在任意截面上这三种能量都可以（），但总和为一定值。（比压能、比位能、比动能、相互转化） 13.液压传动是以（）为工作介质，依靠液体的（）来实现运动和动力传递的一种传动方 式。（液体、压力能） 二液压缸 1.活塞缸按其结构不同可分为（）和（）两种，其固定方式有（）固定和（）固定两 种。（双杆式、单杆式、缸体、活塞杆） 2.单杆活塞缸可采用（）连接，使其运动速度提高。（差动） 三液压泵 1.常用的液压泵有（），（）和（）三大类。液压泵的总效率等于（）和（）的乘积。 （齿轮泵、叶片泵、柱塞泵、容积效率、机械效率） 2.双作用叶片泵属于（）量泵，单作用叶片泵属于（）量泵。（定、变） 3.单作用叶片泵的特点是改变（）就可以改变输油量，改变（）就可以改变输油方向。 （偏心距e、偏心方向） 4.齿轮泵存在径向力不平衡，减小它的措施为（）。（缩小压力油出口） 5.液压泵将（）转换成（），为系统提供（）；液压马达将（）转换成（），输出 （）和（）。（机械能，液压能，压力油；液压能，机械能，转矩，转速） 6.在实际工作中，泵的q实（）q理，马达的q实（）q理，其差值是由（）引起的。 （＜，＞，泄漏） 7.齿轮泵困油现象的产生原因是（），会造成（），解决的办法是（）。（齿轮重合度ε ≥1，使系统发热，产生振动和噪音，在端盖上铣两条卸荷槽） 8.斜盘式轴向柱塞泵改变（）的倾角可改变（）。（斜盘，排量） 9.当液压泵的输出功率接近于零时，泵处于（）状态。
液压部分习题答案
《液压与气动应用技术》各章练习题 参考答案 绪论 一、填空题 1、液压与气压传动就是以__流体_______ 为工作介质进行能量传递与控制的一种传动形式。。 2、液压传动系统主要由__动力装置_______、_执行装置________、_控制调节装置________、_辅助装置____及传动介质等部分组成。 3、能源装置就是把___机械能___转换成流体的压力能的装置,执行装置就是把流体的___压力能___转换成机械能的装置,控制调节装置就是对液(气)压系统中流体的压力、流量与流动方向进行控制与调节的装置。 二、判断题 (× )1、液压传动不容易获得很大的力与转矩。 (√ )2、液压传动可在较大范围内实现无级调速。 (√ )3、液压传动系统不宜远距离传动。 (√ )4、液压传动的元件要求制造精度高。 (√ )5、气压传动的适合集中供气与远距离传输与控制。 (√ )6、与液压系统相比,气压传动的工作介质本身没有润滑性,需另外加油雾器进行润滑。 (× )7、液压传动系统中,常用的工作介质就是气油。 (√ )8、液压传动就是依靠密封容积中液体静压力来传递力的, 如万吨水压机。 (√ )9、与机械传动相比, 液压传动其中一个优点就是运动平穏。 三、选择题 1、把机械能转换成液体压力能的装置就是( A )。 A动力装置、B执行装置、C控制调节装置 2、液压传动的优点就是( A )。 A比功率大、B传动效率低、C可定比传动 3、液压传动系统中,液压泵属于( A ) ,液压缸属于( B ,溢流阀属于( D ) ,油箱属于( C ) 。 A、动力装置 B、执行装置 C、辅助装置 D、控制装置 四、问答题 1.什么叫液压传动？什么叫气压传动？ 答:液压与气压传动就是以流体(液压油或压缩空气)为工作介质进行能量传递与控制的一种传动形式。 2.液压与气压传动系统由哪些基本组成部分？各部分的作用就是什么？ 答:液压与气压传动系统主要由以下几个部分组成: (1)动力装置把机械能转换成流体的压力能的装置,一般最常见的就是液压泵或空气压缩机。
液压复习题 及答案
《液压与气动技术》总复习题 一、名词解释 1、静压力传递原理 2、黏性 3、雷诺数 4、流量 5、理想液体 6、困油现象 7、泄荷 8、液压冲击 9、液压泵 10、额定压力 11、排量 12、气穴现象 13、沿程压力损失 14、层流 15、差动连接 16、恒定流动 17、执行元件 18、液压传动 二、填空题 1、静止液体内任意点处所承受的压力各个方向 _相等___ 。 2、连续性方程是 _质量守恒___ 定律在流体力学中的一种表达形式。 3、液体在管道中流动时的压力损失可分为_沿程压力损失___ 和 _局部压力___ 两种。 4、液压系统中的压力取决于_外负载___ 。 5、绝对压力以_绝对真空___为基准来进行度量。 6、调速阀是由 _定差减压阀___和节流阀串联而成的 7、液体在光滑的金属圆管中流动，管道直径为 d 流动速度为 v 它可能有地两种流动状态，即_层流___ 和 _紊流___ ，通常用 _雷诺___ 数来判别。 8、理想液体是既 _无黏性___ 又_不可压缩___ 的假想液体。 9、从能量角度来说，液压泵的作用是_机械___ 能转化为 _液压___ 能，而液压缸的作用是液压能转换为机械能。 10、节流阀通常采用薄壁小孔，其原因是通过它的流量与_黏性___ 无关，使流量受温度的变化影响较小。 11 、液压传动中最重要的参数是_压力P___ 和 _流量Q___ ，而两者的乘积表示功率。 12、液压泵按结构分_齿轮___ 、叶片泵、_柱塞泵___ 三种等，它们是利用密闭容积体积的变化来进行工作的，所以称为容积泵。 13、液压传动系统基本由_动力元件___ 、控制元件、_执行元件___、辅助元件和传动介质组成。 14、液压油的粘度随液压油的温度和压力变化而变化，当液压油温度升高时，液压油的粘
液压与气压传动试题库及答案
一、填空题(每空2分，共4０分) 1.液压传动中,压力决于＿负载_,速度决定于流量。 ２。液压传动中，_ 实际输出流量_＿__与＿___泵得出口压力_＿相乘就是液压功率 3。我国生产得机械油与液压油采用_40ｏC时得运动粘度(mm2/s)为其标号。 4。管路系统总得压力损失等于_沿程压力损失＿及__局部压力损失＿＿之与. ５．方向控制阀得操纵方式有如下五种形式_＿_手动式_、＿_机动式＿__、__电磁式_＿__、_液动式、＿___电 液动式＿. 6。溢流阀、减压阀、顺序阀都有____直动式______与_＿__先导式__＿___＿两种不同得结构形式 ７．进油路节流调速回路得功率损失由__＿_＿_溢流损失___＿__＿__与_＿＿___节流损失＿_＿_两部分组成. 二、单选题(每小题2分，共20分) 1.压力对粘度得影响就是（Ｂ) A 没有影响 B 影响不大 C 压力升高,粘度降低 D 压力升高,粘度显著升 高 ２.目前,９0%以上得液压系统采用（) A 合成型液压液Ｂ石油型液压油 C 乳化型液压液D磷酸脂液 3。一支密闭得玻璃管中存在着真空度，下面那个说法就是正确得( ) A 管内得绝对压力比大气压力大B管内得绝对压力比大气压力小 C 管内得相对压力为正值D管内得相对压力等于零 ４。如果液体流动就是连续得，那么在液体通过任一截面时，以下说法正确得就是( C ）
A 没有空隙 B 没有泄漏 C 流量就是相等得 D 上述说法都就是正确得 5。在同一管道中,分别用Ｒe紊流、Re临界、Re层流表示紊流、临界、层流时得雷诺数,那么三者得关系就是 ( C ) ＡRe紊流< Rｅ临界＜Re层流B Ｒe紊流= Re临界＝Re层流 ＣＲｅ紊流〉Ｒe临界〉Re层流ＤRｅ临界 2.1 要提高齿轮泵的压力需解决哪些关键问题?通常都采用哪些措施? 解答：（1）困油现象。采取措施：在两端盖板上开卸荷 槽。（2）径向不平衡力：采取措施：缩小压油口直径；增大扫膛处的径向间隙；过渡区连通；支撑上采用滚针轴承或滑动轴承。（3）齿轮泵的泄 漏：采取措施：采用断面间隙自动补偿装置。 ? 2.2 叶片泵能否实现反转?请说出理由并进行分析。解答：叶片泵不允许反转，因为叶片在转子中有安放角，为了提高密封性叶片本身也有方向性。? 2.3 简述齿轮泵、叶片泵、柱塞泵的优缺点及应用场合。 ?解答：（1）齿轮泵: 优点：结构简单，制造方便，价格低廉，体积小，重量轻，自吸性能好，对油液污染不敏感，工作可靠；主要缺点：流量和压力脉动大，噪声大，排量不可调。应用：齿轮泵被广泛地应用于采矿设备，冶金设备，建筑机械，工程机械，农林机械等各个行业。（2）叶片泵：优点：排油均匀，工作平稳，噪声小。缺点：结构较复杂，对油液的污染比较敏感。应用：在精密仪器控制方面应用广泛。（3）柱塞泵：优点：性能较完善，特点是泄漏小，容积效率高，可以在高压下工作。缺点：结构复杂，造价高。应用：在凿岩、冶金机械等领域获得广泛应用。? 2.4 齿轮泵的模数m=4 mm，齿数z=9，齿宽B=18mm，在额定压力下，转速n=2000 r／min时，泵的实际输出流量Q=30 L／min，求泵的容积效率。 ?解答： ηv=q/qt=q/(6.6~7)zm2bn =30/(6.6×9 ×42×18×2000 ×10-6)=0.87 ? ? 2.5 YB63型叶片泵的最高压力pmax=6.3MPa，叶片宽度B=24mm，叶片厚度δ=2.25mm，叶片数z =12，叶片倾角θ=13°,定子曲线长 径R=49mm，短径r=43mm，泵的容积效率ηv=0.90，机械效率ηm=0.90，泵轴转速n=960r／min，试求：(1) 叶片泵的实际流量是多少?(2)叶片泵的输出 功率是多少?解答： ? 2.6 斜盘式轴向柱塞泵的斜盘倾角β=20°，柱塞直径d=22mm，柱塞分布圆直径D=68mm，柱塞数z=7，机械效率ηm=0.90，容积效率ηV=0.97，泵转速n=1450r／min，泵输出压力p=28MPa，试计算：(1)平均理论流量；(2)实际输出的平均流量；(3)泵的输入功率。 ?解答：（1） qt=πd2zDntanβ/4 = π ×0.0222×7×0.068tan20°/4=0.0016 (m3/s) ?（2） q= qt ×ηV=0.0016 ×0.97=0.00155(m3/s) ?（3）N入=N出/ (ηm ηV)=pq/(ηm ηV)?=28 ×106×0. 00155/(0.9 ×0.97) 五、计算题 1、某泵输出油压为10MPa ，转速为1450r/min ，排量为200mL/r ，泵的容积效率为ηVp =0.95，总效率为ηp =0.9。求泵的输出液压功率及驱动该泵的电机所需功率（不计泵的入口油压）。 解：泵的输出功率为： KW n V p q p q p P Vp p P p Vp tp p p p OP 9.456095.01450102001060 60 60 3=????== = = -ηη 电机所需功率为： KW P P p Op ip 519 .09 .45== = η 2、已知某液压泵的转速为950r/min ，排量为V P =168mL/r ，在额定压力29.5MPa 和同样转速下，测得的实际流量为150L/min ，额定工况下的总效率为0.87，求： （1）液压泵的理论流量q t ； （2）液压泵的容积效率ηv ； （3）液压泵的机械效率ηm ； （4）在额定工况下，驱动液压泵的电动机功率P i ； （5）驱动泵的转矩T 。 解：（1）q t =V n =950×168÷1000=159.6L/min （2）ηv =q/q t =150/159.6=0.94； （3）ηm =0.87/0.94=0.925 （4） P i =pq/(60×0.87)=84.77kW ； （5） T i =9550P/n=9550×84.77/950=852Nm 3、已知某液压泵的输出压力为5MPa ，排量为10mL/r ，机械效率为0.95，容积效率为0.9，转速为1200r/min ，求： （1）液压泵的总效率； （2）液压泵输出功率； （3）电动机驱动功率。 解：（1）η=ηV ηm =0.95×0.9=0.855 （2）P=pq ηv /60=5×10×1200×0.9/(60×1000)= 0.9kW （3）P i =P/η=0.9/(0.95×0.9)=1.05kW 4、如图，已知液压泵的输出压力p p =10MPa ，泵的排量V P ＝10mL ／r ，泵的转速n P ＝1450r ／min ，容积效率ηPV =0.9，机械效率ηPm =0.9；液压马达的排量V M ＝10mL ／r ，容积效率ηMV =0.92，机械效率ηMm ＝0.9，泵出口和马达进油管路间的压力损失为0.5MPa ，其它损失不计，试求： （1）泵的输出功率； （2）驱动泵的电机功率； （3）马达的输出转矩； （4）马达的输出转速； 一、填空题（每空 1 分，共20分） 1. 液压传动是以（压力）能来传递和转换能量的。 2. 、液压传动装置由（动力元件）、（执行元件）、（控制元件）、 （辅助元件）和（工作介质）五部分组成，其中（动力元件）和（执行元件）为能量转换装置。 3. 液体在管中流动时，存在（层流）和（紊流）两种流动状态。液体的流动 状态可用（临界雷诺数）来判定。 4. 液压系统中的压力,即常说的表压力，指的是（相对）压力。 5. 在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突 然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为（液压冲击）。 6. 单作用叶片泵转子每转一周，完成吸、排油各（1 ）次，同一转速的情况 下，改变它的（偏心距）可以改变其排量。 7. 三位换向阀处于中间位置时，其油口P、A、B、T 间的通路有各种不同的联 结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的（中位机能）。 8. 压力阀的共同特点是利用（液体压力）和（弹簧力） 相平衡的原理来进行工作的。 9. 顺序阀是利用油路中压力的变化控制阀口（启闭），以实现执行 元件顺序动作的液压元件。 二、选择题（请在所选择正确答案的序号前面划"或将正确答案的序号填入问题的 空格内）（每选择一个正确答案1分，共10 分） 1．流量连续性方程是（C ）在流体力学中的表达形式，而伯努利方程是（A ）在流体力学中的表达形式。 A 能量守恒定律； B 动量定理； C 质量守恒定律； D 其他； 2. 液压系统的最大工作压力为10MPa安全阀的调定压力应为（C ） A）等于10MPa；B）小于10MPa；C）大于10MPa 3. （A ）叶片泵运转时，存在不平衡的径向力；（B ）叶片 泵运转时，不平衡径向力相抵消，受力情况较好。 A单作用；B、双作用 4. 一水平放置的双杆液压缸，采用三位四通电磁换向阀，要求阀处于中位 多级伸缩缸在外伸、内缩时，不同直径的柱塞以什么样的顺序运动?为什么? 解答：活塞伸出的顺序是大活塞先伸出，小活塞后伸出。因为压力是从低到高变化的，压力先达到了乘以大活塞面积就可以推动负荷运动的较低压力，大活塞伸出完了，压力继续升高，才能达到乘以小活塞面积才可以推动负荷运动的较高压力。 内缩时的顺序是小活塞先缩回，大活塞后缩回。因为载荷先作用在小活塞的活塞杆上，前一级的活塞是小活塞的缸套，小活塞缩回后，推动其缸套（大一级的活塞）缩回。已知单杆液压缸缸筒直径D=50mm，活塞杆直径 d=35mm，液压泵供油流量为q=10L／min，试求，(1)液压缸差动连接时的运动速度；(2)若缸在差动阶段所能克服的外负载F=1000N，缸内油液压力有多大(不计管内压力损失)? ?解答：(1)v=q/A=4q/ (πd2) ?=4×10×10-3/××60)=s ?(2) F=p·πd2/4, ?p=4F/(πd2)=4×1000/×= MPa ? 一柱塞缸的柱塞固定，缸筒运动，压力油从空心柱塞中通入，压力为p=10MPa，流量为q=25L／min，缸筒直径为D=100mm，柱塞外径为d=80mm，柱塞内孔直径为d0=30mm，试求柱塞缸所产生的推力和运动速度。 解答： 滤油器有哪些种类?安装时要注意什么? 解答：按滤芯的材料和结构形式，滤油器可分为网式、线隙式、纸质滤芯式、烧结式滤油器及磁性滤油器等。 按滤油器安装的位置不同，还可以分为吸滤器、压滤器和回油过滤器。 ?安装滤油器时应注意：一般滤油器只能单向使用，即进、出口不可互换；其次，便于滤芯清洗；最后，还应考虑滤油器及周围环境的安全。因此，滤油 1、由于存在泄漏,所以液压泵的实际流量大于它的理论流量。 ( ) 2、2、油液的粘温特性显示,油液的黏度与温度无关。( ) 3、液体质点没有横向脉动,互不干扰作定向而不混杂的有层次运动,称为紊流运动。 ( ) 4、齿轮泵存在三个可能泄漏的部位,其中对泄漏影响最大的就是齿轮端面与端盖间的轴向间隙。( ) 5、利用液压缸差动连接实现快速运动的回路,一般用于空载。( ) 6、液压缸输出推力的大小与进入液压缸油液的流量大小有关。( ) 7、双作用叶片泵就是变量泵。( ) 8、柱塞泵的柱塞数越多,其流量脉动就越小;且柱塞数为偶数比为奇数时要小。( ) 9、压力阀的特点就是利用作用在阀芯上油液的压力与弹簧力相平衡的原理来工作的。( ) 10、气动马达就是将压缩空气的压力能转换成直线运动的机械能的装置。 ( ) 二、填空题 1.液压执行元件的运动速度取决于___________,液压系统的压力大小取决于___________,这就是液压系统的工作特性。 2.液体流动中的压力损失可分为_________压力损失与_________压力损失两种。 3.液压泵的容积效率就是该泵___________流量与___________流量的比值。 4.液压马达把转换成 ,输出的主要参数就是与。 5.直动式溢流阀就是利用阀芯上端的___________直接与下端面的___________相平衡来控制溢流压力的,通常直动式溢流阀只用于___________系统。 6.在减压回路中可使用___________来防止主油路压力低于支路时油液倒流。 7.旁路节流调速回路只有节流功率损失,而无_______功率损失。 8.在气体的各种状态变化中, 过程气体对外不作功,而过程气体与外界无热量交换。 9.绝对湿度就是指单位体积(m3)的湿空气所含有水蒸气的。 10.为保证气动系统正常工作,需要在压缩机出口处安装以析出水蒸气,并在储气罐出口处安装 ,进一步清除空气中的水分。 《液压与气动技术》自我评价 参考答案 项目1 液压传动系统输出力的确定 一、填空题 1、液压与气压传动是以__流体_______ 为工作介质进行能量传递和控制的一种传动形式。。 2、液压传动系统主要由__动力装置_______、_执行装置________、_控制调节装置________、辅助装置___及传动介质等部分组成。 3、能源装置是把___机械能___转换成流体的压力能的装置，执行装置是把流体的___压力能___转换成机械能的装置，控制调节装置是对液(气)压系统中流体的压力、流量和流动方向进行控制和调节的装置。 二、判断题 （1）液压传动不容易获得很大的力和转矩。（×） （2）液压传动可在较大范围内实现无级调速。（√） （3）液压传动系统不宜远距离传动。（√） （4）液压传动的元件要求制造精度高。（√） （5）气压传动的适合集中供气和远距离传输与控制。（√） （6）与液压系统相比，气压传动的工作介质本身没有润滑性，需另外加油雾器进行润滑。（√）（7）液压传动系统中，常用的工作介质是汽油。（×） （8）液压传动是依靠密封容积中液体静压力来传递力的, 如万吨水压机。（√） （9）与机械传动相比, 液压传动其中一个优点是运动平穏。（√） （10）以绝对真空为基准测得的压力称为绝对压力。（√） （11）液体在不等横截面的管中流动，液流速度和液体压力与横截面积的大小成反比。（×）（12）液压千斤顶能用很小的力举起很重的物体，因而能省功。（×） （13）空气侵入液压系统，不仅会造成运动部件的“爬行”，而且会引起冲击现象。（√）（14）当液体通过的横截面积一定时，液体的流动速度越高，需要的流量越小。（×） （15）液体在管道中流动的压力损失表现为沿程压力损失和局部压力损失两种形式。（√） 三、选择题 1、把机械能转换成液体压力能的装置是（ A ）。 A动力装置、B执行装置、C控制调节装置 2、液压传动的优点是（ A ）。 A比功率大、B传动效率低、C可定比传动 3、液压传动系统中，液压泵属于（ A ），液压缸属于（ B ，溢流阀属于（ D ），油箱属于（ C ）。 A.动力装置 B.执行装置 C.辅助装置 D.控制装置 4、在密封容器中，施加于静止液体内任一点的压力能等值地传递到液体中的所有地方，这称为（ D ）。(完整版)液压课后答案
液压计算题总题库
液压传动试题及答案
液压课后答案
液压习题答案
液压部分习题答案.
