AWM多股线AWG对照表UL758
AWG 标准线径规格对照表

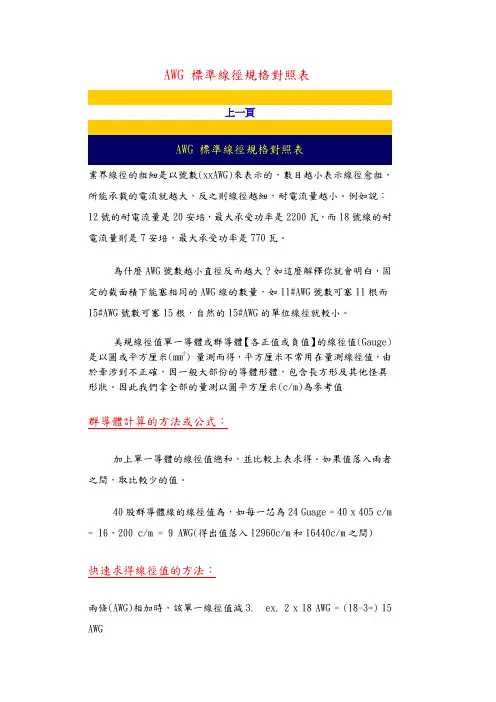

AWG 標準線徑規格對照表上一頁AWG 標準線徑規格對照表業界線徑的粗細是以號數(xxAWG)來表示的，數目越小表示線徑愈粗，所能承載的電流就越大，反之則線徑越細，耐電流量越小。
例如說：12號的耐電流量是20安培，最大承受功率是2200瓦，而18號線的耐電流量則是7安培，最大承受功率是770瓦。
為什麼AWG號數越小直徑反而越大？如這麼解釋你就會明白，固定的截面積下能塞相同的AWG線的數量，如11#AWG號數可塞11根而15#AWG號數可塞15根，自然的15#AWG的單位線徑就較小。
美規線徑值單一導體或群導體【各正值或負值】的線徑值(Gauge)是以圓或平方厘米(mm2) 量測而得，平方厘米不常用在量測線徑值，由於牽涉到不正確，因一般大部份的導體形體，包含長方形及其他怪異形狀。
因此我們拿全部的量測以圓平方厘米(c/m)為參考值群導體計算的方法或公式：加上單一導體的線徑值總和，並比較上表求得。
如果值落入兩者之間，取比較少的值。
40股群導體線的線徑值為，如每一芯為24 Guage = 40 x 405 c/m = 16，200 c/m = 9 AWG(得出值落入12960c/m和16440c/m之間)快速求得線徑值的方法：兩條(AWG)相加時，該單一線徑值減3. ex. 2 x 18 AWG = (18-3=) 15 AWG三條(AWG)相加時，該單一線徑值減5. ex. 3 x 24 AWG = (24-5=) 19 AWG四條(AWG)相加時，該單一線徑值減6. ex. 4 x 10 AWG = (10-6=) 04 AWG請記得“快速求得線徑值的方法” 一些案例也許邊際會不正確，只採用此方式為大原則AWG 標準線徑規格對照表。
UL758线材要求
注：对于护套电缆，如SVT，SJTW，表中所列的绝缘电阻为护套内 各导线间绝缘电阻，所以在测量时，需将护套外被切除后再浸 水测试。 阻抗因子C的决定：参见UL62第34节。 原理：在两个样品升温和降温的过程中，测量5个固定温度点的阻值， 在半对数坐标上作图，推算出15.6 ℃时的阻值，再读出16.1 ℃ 的阻值，两者相除即可求出C值。
2016/3/17 18
3、测试样品的制备 步骤：截取一段待测试 （1）测量其导体直径，绝缘（或外被）层厚度； （2）小心去除绝缘层包裹的导线和其它填充物，检查绝缘表皮完好无损。 对于外被样品，用抛光磨平机小心磨平外被的内表面，直至内表面凹 凸部位平滑即可。对于周长分别为4mm或6mm的外被，可用ASTM dieD或 ASTM dieC的哑铃片器制备哑铃状样品。 （3）样品上相距1英寸两端作标记，以便测试过程中测量其拉伸情况。测试 机的上下拉爪的夹持位置距离标记线均匀，不超过1/2英寸。 4、计算 （1）对于规则的管状试样，截面积A为： A=00.7854(D2-d2) D:导线外径，d：导体直径
2016/3/17
12
（四）火花测试
对于单芯电源线，如CXTW线，耐电压测试即为火花测试，而 对于多芯电源线，日常生产测试中也可以用火花测试代替耐电 压测试。
火花测试要点： 火花试验机
（1）镀铬铜珠练长度、位置：参见Table900.1,从横向和纵向对珠练 的间隔，排列方式等进行了规定，日常生产中须定期检查珠练 是否掉落，如发现有部分不全，应及时加以更换。 （2）火花机V型测试槽长度L、测试频率、生产电线最大出线速率的 关系，见Table900.2.可见工作频率提高，出线速率可以大幅提 高，生产效率也可大大提升。 （3）线路接地：保持导体以及放、收线轮与火花机接地良好。
ul758中文版
电器布线电线电缆及其试验方法Standard for Appliance Wiring MaterialUL 758/2000上海电缆研究所电线电缆信息中心目录导论 (4)1范围 (4)2总则 (5)结构 (7)3总则 (7)4材料 (21)5导体 (21)6光纤元件 (36)7绝缘 (37)8护套 (46)9填充物 (46)10被覆层 (47)11屏蔽 (47)12缆芯 (48)13外护套 (49)性能 (56)热学和化学性能试验 (56)14末老化和空气烘箱老化绝缘和护套的物理性能 (56)15浸油老化绝缘和护套的物理性能 (56)16耐汽油绝缘和护套的物理性能 (58)17耐日光绝缘和护套的物理性能 (58)18导体腐蚀性试验 (58)19变形试验(仅适用于热缩性和XL级材料) (59)20空气烘箱处理后柔韧性测试 (61)21热冲击试验(仅适用于热缩性材料) (61)22低温弯曲试验 (62)23脱层试验 (63)24绝缘回缩试验-仅用于特种等级电视线 (63)25耐臭氧试验-仅用于特种等级电视线 (64)机械性能试验 (65)26耐压裂试验（机械损坏等级B） (65)电器性能测试 (67)27导体电阻试验 (67)28介电试验，方法I (68)29介电试验，方法II (71)30介电试验，方法III (72)31高压直流线介质耐电压试验，方法I (73)32高压直流线介质耐电压试验，方法II (74)33高压切通试验，仅用于特种电视线 (75)34室温水中短期绝缘电阻试验（潮湿场所缴AWM） (77)35室温水中长期绝缘电阻试验（潮湿场所缴AWM） (77)36温度校正糸数（潮湿场所缴AWM） (79)37电容和相对电容率试验（潮湿场所缴AWM） (83)37A稳定因数（潮湿场所缴AWM） (83)燃烧性能试验 (84)38用途等级I的水平燃烧试验 (84)39用途等级II的垂直燃烧试验 (84)40 VW-1燃烧试验 (84)41 FT1燃烧试验 (84)42 FT2燃烧试验 (84)制造和生产试验 (85)43导体连续性试验 (85)44 火花试验 (86)标志 (88)45AWM的表面标志 (88)46标牌，线盘或纸箱上的标志 (88)47多重标志 (89)导论1范围1.1本标准适用于电器布线线缆(AWM)，这些布线线缆可以是单芯电线、多芯电缆、光纤或用作多芯电缆构件的绝缘线芯和光纤元件。
UL燃烧测试等级
燃烧测试电线燃烧等级及测试方法对照表UL94燃燒速度測試提供了材料點燃後自熄性能方面的基本資訊.樣品可以分為水平(H)燃燒測試和垂直(V)燃燒測試,給出的資料資訊包括燃燒速度、自熄時間和滴落性能等.主要分級如下:VO:最難以燃燒,10s時間內自熄，無滴落和火星產生;V1:30s時間內自熄,無滴落和火星產生；V2:30s時間內自熄，允許有滴落和火星產生；5V:60s時間內自熄，允許有滴落和火星產生；HB:最大水平燃燒速度為76mm/min.UL燃燒速度取決於：分級一一可燃性聚合物可以按照V0標準劃分為特殊阻燃級別，也可以劃分為相反級別的易燃性材料，不可燃性聚合物如果含有高含量的可燃性增塑劑則可以HB標準劃分為一個特殊級別.式樣厚度一一對於同等級不飽和聚酯,UL燃燒速度以如下標準測試:HB測試以厚度測試,V0測試以厚度測.通過可見度密度測試得到的煙度是另外一個越來越重要的材料性能參數.阻燃添加劑分為含鹵類型和無鹵類型，後者的腐蝕性、毒性和環境污染性更小.燃烧试验(FlameTest)水平燃烧，垂直燃烧，托架燃烧三种试验a.水平燃烧(HorizontaiFlameTest)燃烧等级最低.UL标准中又分为两种测试方法•其中UL758专门有一个测试方法。
它的燃烧装置尺寸为长X宽X高=610X305X305mm•燃烧灯垂直向上，烧30S.另一种为UL1581所列测试方法。
它的燃烧装置尺寸为长X宽X高=305X355X610mm。
燃烧灯与垂线成200倾斜位置，烧30S。
b.垂直燃烧(VerticalFlameTest)可以把它分为二大类。
第一类为UL,CSA,UL为VW-1,凡表面印字为VW-1,CL2X,CL3X,CMX 可使用VW-1方法.CSA为FT1.二者测试方法比较近似。
它的燃烧装置尺寸为长X宽X高=305X355X610mm。
燃烧灯与垂线成200倾斜位置.烧5次15S。
另一类为GB,BS,VDE,AS。
UL758中文版-2000版外被印字要求
额定用途 I-内部布线 b
机械等级
A-未评估 A-正常搬运 C-特种用途，见标 牌上的标志
干燥场所 额定温度 f
额定温度以 ℃表示，最低 额 定 温 度 60 ℃
额定电压 d
额定电压以 V、 KV 或 KVDC 表 示，最低电压 30V
阻燃等级 e
H- 水 平 燃 烧 试验
特殊性能分 级(一种或
数种) O60C-耐 60 ℃油
I-外部布线 b
OF- 仅 包 含 光 纤 V- 垂 直 燃 烧 O75C-耐 80
元件的光缆
试验
℃油
F- 进 一 步 加 工 ， 仅 组 装 过 AWM 电缆中
VM- 包 含 不 同 额 定电压绝缘线芯 的电缆；见标牌上 的标志
VW-1 垂直电 线燃烧试验
O80C-耐 80 ℃油
S-特种用途，见 标牌上的标志
電器布線電線電纜及其試驗方法(UL758/2000)
3 结构 3. 1 总则 3.1 表 3.1 和表 3.2 分别列出了 AWM 或特定的最终产品的等级和使用参数的 代码和代参政的释义。 3.2 表 3.3~3.9 为典型的 AWM 导线的结构细则和基本试验方法的索引表。
表 3.1 等级和用途代码 a
TAG-见标牌上 标志
a. 代码使用例示:I B 80C 300V VW-1 O60C b. 额定用途 I 的 AWM 可用于额定用途 F 的场合。 c. 额定用途 II 的 AWM 可用于额定用途 I 和额定用途 F 的场合。 d. 除非另有规定，指交流均方根值 V。适用的额定电压见表 44.1. e. 可使用一种或数种阻燃等级。 f. 适用的额定温度见表 7.3。
FT1
W60C-潮湿
60℃
AWG标准线径规格对照表
A W G标准线径规格对照表(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除AWG标准线径规格对照表业界线径的粗细是以号数(xxAWG)来表示的，数目越小表示线径愈粗，所能承载的电流就越大，反之则线径越细，耐电流量越小。
例如说：12号的耐电流量是20安培，最大承受功率是2200瓦，而18号线的耐电流量则是7安培，最大承受功率是770瓦。
为什么AWG号数越小直径反而越大如这么解释你就会明白，固定的截面积下能塞相同的AWG线的数量，如11#AWG号数可塞11根而15#AWG号数可塞15根，自然的15#AWG的单位线径就较小。
美规线径值单一导体或群导体【各正值或负值】的线径值(Gauge)是以圆或平方厘米(mm2) 量测而得，平方厘米不常用在量测线径值，由于牵涉到不正确，因一般大部份的导体形体，包含长方形及其他怪异形状。
因此我们拿全部的量测以圆平方厘米(c/m)为参考值群导体计算的方法或公式：加上单一导体的线径值总和，并比较上表求得。
如果值落入两者之间，取比较少的值。
40股群导体线的线径值为，如每一芯为24 Guage = 40 x 405 c/m = 16，200 c/m = 9 AWG(得出值落入12960c/m和16440c/m之间)快速求得线径值的方法：两条(AWG)相加时，该单一线径值减3. ex. 2 x 18 AWG = (18-3=) 15 AWG 三条(AWG)相加时，该单一线径值减5. ex. 3 x 24 AWG = (24-5=) 19 AWG 四条(AWG)相加时，该单一线径值减6. ex. 4 x 10 AWG = (10-6=) 04 AWG请记得“快速求得线径值的方法” 一些案例也许边际会不正确，只采用此方式为大原则AWG标准线径规格对照表234。
美国电源线 线规对照表
美国线规(AWG)1007-3549Tallwise为lbx008制作*AWM 1007(1008) (80 ,300V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 32 0.0352 7/0.080 0.240 0.4 1.0400 1.140 519.00 1.500 30 0.0550 7/0.100 0.300 0.4 1.1000 1.210 332.00 1.790 28-1 0.0887 7/0.127 0.380 0.4 1.1800 1.290 206.00 2.260 -2 0.0955 19/0.0800.400 0.4 1.2000 1.320 191.00 2.360 26-1 0.1407 7/1.160 0.090 0.4 1.2900 1.419 130.00 2.930 -2 0.1393 11/0.1270.486 0.4 1.2860 1.414 131.00 2.930 -3 0.1307 26/0.0800.471 0.4 1.2700 1.390 140.00 2.820 -4 0.1508 30/0.0800.506 0.4 1.3100 1.441 121.00 3.100 24-1 0.2212 11/0.60 0.612 0.4 1.4100 1.550 83.00 3.930 -2 0.2266 7/0.203 0.609 0.4 1.4100 1.550 81.00 3.960 -3 0.2154 17/0.1270.604 0.4 1.4000 1.540 84.00 3.860 -4 0.2407 19/0.1270.635 0.4 1.4400 1.570 76.00 4.170 22-1 0.3418 17/0.1600.761 0.4 1.5600 1.720 54.00 5.220 -2 0.3820 19/0.1600.800 0.4 1.6000 1.760 48.00 5.800 -3 0.3550 7/0.254 0.762 0.4 1.5600 1.710 51.00 5.500 20-1 0.5230 26/0.1600.941 0.4 1.7400 1.920 35.00 7.400 -2 0.5180 16/0.2030.937 0.4 1.7400 1.910 35.00 7.360 -3 0.5660 7/0.321 0.963 0.4 1.7600 1.930 32.00 7.800 -4 0.5067 10/0.2540.927 0.4 1.7300 1.900 36.00 7.230 -5 0.6149 19/0.203 1.015 0.4 1.8100 1.990 29.76 8.370-6 0.5090 20/0.1800.929 0.4 1.7300 1.900 36.00 7.250 18-1 0.8240 41/0.160 1.182 0.4 1.9800 2.180 22.00 10.690 -2 0.8973 7/0.404/ 1.212 0.4 2.0100 2.210 20.00 11.370 -3 0.9627 19/0.254 1.270 0.4 2.0700 2.270 19.00 12.160 -4 0.8415 26/0.203 1.195 0.4 2.0000 2.200 21.00 10.900 -5 0.8107 16/0.254 1.172 0.4 1.9700 2.170 22.00 10.540 -6 0.8652 34/0.180 1.211 0.4 2.0100 2.210 21.00 11.140 16-1 1.3200 26/0.254 1.495 0.4 2.2900 2.520 14.00 15.940 -2 1.3100 65/0.160 1.489 0.4 2.2800 2.500 14.00 15.810 -3 1.3700 54/0.180 1.526 0.4 2.3300 2.550 13.30 16.520 -4 1.2292 19/0.287 1.435 0.4 2.2404 2.450 14.80 15.000 产品说明：·额定温度：80℃·额定电压：300V·参照标记：UL758，UL1581，UL62·导体使用绞合实芯AWG32-16裸铜丝或镀锡铜丝·耐温80℃聚氯乙烯绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电器和电子设备内部接线*AWM 1011(1012-1014) (80 ,600V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 30 0.0550 7/0.100 0.300 0.76 1.820 2.01 332.00 3.20 28 0.0955 19/0.0800.400 0.76 1.920 2.11 192.00 4.92 26 0.1307 26/0.0800.471 0.76 1.990 2.19 140.00 4.47 24 0.2407 19/0.1270.635 0.76 2.155 2.37 76.00 7.10 22 0.3820 19/0.1600.800 0.76 2.320 2.55 48.00 9.02 20 0.6149 19/0.203 1.015 0.76 2.535 2.79 30.00 12.40 18 0.8415 26/0.203 1.195 0.76 2.720 2.99 22.00 14.78 16 1.3200 26/0.254 1.495 0.76 3.020 3.31 13.86 20.35 14 2.0800 41/0.254 1.877 0.76 3.397 3.74 8.79 28.85 12 3.2900 65/0.254 2.363 0.76 3.880 4.27 5.56 41.98 10 5.2300 65/0.320 2.977 0.76 4.510 4.96 3.48 62.889 6.7560 84/0.320 3.380 0.76 4.900 5.39 2.71 78.12产品说明：·额定温度：80℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用绞合实芯AWG32-16裸铜丝或镀锡铜丝·耐温80℃聚氯乙烯绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试*AWM 1015(1016) (105 ,600V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 30 0.0550 7/0.100 0.300 0.76 1.820 2.01 332.70 4.18 28 0.0955 19/0.0800.400 0.76 1.920 2.10 191.00 4.92 26 0.1307 26/0.0800.471 0.76 1.990 2.19 140.00 4.47 24 0.2407 19/0.1270.635 0.76 2.155 2.37 76.00 7.10 22 0.3820 19/0.1600.800 0.76 2.320 2.55 48.00 9.02 20 0.6149 19/0.203 1.015 0.76 2.535 2.79 30.00 12.40 18 0.8415 26/0.203 1.195 0.76 2.720 2.99 22.00 14.78 16 1.3200 26/0.254 1.495 0.76 3.020 3.31 13.86 20.35 14 2.0800 41/0.254 1.877 0.76 3.397 3.74 8.79 28.85 12 3.2900 65/0.254 2.363 0.76 3.880 4.27 5.56 41.98 10 5.2300 65/0.320 2.977 0.76 4.510 4.96 3.48 62.889 6.7560 84/0.320 3.380 0.76 4.900 5.39 2.71 78.12 产品说明：·额定温度：105℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用绞合实芯AWG30-9镀锡或裸铜丝·耐温105℃聚氯乙烯绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·电器内部线缆标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km30 0.0550 7/0.100 0.300 0.53 1.36 1.46 356.20 3.71 28 0.0887 7/0.127 0.381 0.53 1.44 1.55 200.87 4.33 26 0.1407 7/0.160 0.480 0.53 1.54 1.66 88.57 5.03 24 0.2266 7/0.203 0.609 0.53 1.67 1.80 80.46 6.54 22 0.3550 7/0.254 0.762 0.53 1.82 1.97 55.10 8.36 20 0.5660 7/0.321 0.963 0.53 2.02 2.18 34.60 11.60 18 0.8973 7/0.404 1.212 0.53 2.27 2.45 21.83 15.3116 1.2292 19/0.287 1.435 0.53 2.49 2.69 15.94 19.43 14 1.9447 19/0.361 1.805 0.53 2.86 3.09 10.07 27.80 12 3.0893 19/0.455 2.275 0.53 3.33 3.60 6.34 40.2210 5.2040 98/0.260 3.440 0.53 4.50 4.70 4.13 62.09 产品说明：·额定温度：200℃·额定电压：600V·最低使用环境温度:-65℃·参照标记：UL758，UL1581，UL62·导体使用绞合实芯AWG30-4/0镀锡铜丝·绝缘可溶性氯化乙丙烯(FEP)·通过ULVW-1及CSAFT-1垂直燃烧测试·电器内部线缆·适用于汽油中,工作温度为80℃标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 30 0.0550 7/0.100 0.300 0.53 1.36 1.46 356.20 3.71 28 0.0887 7/0.127 0.381 0.53 1.44 1.55 200.87 4.33 26 0.1407 7/0.160 0.480 0.53 1.54 1.66 88.57 5.03 24 0.2266 7/0.203 0.609 0.53 1.67 1.80 80.46 6.54 22 0.3550 7/0.254 0.762 0.53 1.82 1.97 55.10 8.36 20 0.5660 7/0.321 0.963 0.53 2.02 2.18 34.60 11.60 18 0.8973 7/0.404 1.212 0.53 2.27 2.45 21.83 15.31 16 1.2292 19/0.287 1.435 0.53 2.49 2.69 15.94 19.43 14 1.9447 19/0.361 1.805 0.53 2.86 3.09 10.07 27.80 12 3.0893 19/0.455 2.275 0.53 3.32 3.60 6.34 40.22 10 5.2030 98/0.260 3.440 0.53 4.50 4.70 4.13 62.27 产品说明：·额定温度：150℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用绞合实芯AWG30-4/0镀锡铜丝·绝缘可溶性氧化丙烯(FEP)·通过ULVW-1及CSAFT-1垂直燃烧测试·电器内部线缆·适用于汽油中，工作温度为80℃*AWM 1332 (200 ,300V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 30 0.5500 7/0.100 0.300 0.33 0.960 1.04 356.20 2.04 28 0.0887 7/0.127 0.381 0.33 1.040 1.12 200.87 2.54 26 0.1407 7/0.160 0.480 0.33 1.140 1.23 88.57 3.09 24 0.2266 7/0.203 0.609 0.33 1.260 1.37 80.46 4.39 22 0.3550 7/0.254 0.762 0.33 1.420 1.54 55.10 6.00 20 0.5660 7/0.321 0.963 0.33 1.620 1.75 34.60 8.52 18 0.8973 7/0.404 1.212 0.33 1.870 2.02 21.83 12.4216 1.2292 19/0.287 1.435 0.33 2.090 2.26 15.94 16.12 14 1.9447 19/0.361 1.805 0.33 2.465 2.66 10.07 24.00 12 3.0893 19/0.455 2.275 0.33 2.935 3.16 6.34 36.2510 5.2030 98/0.260 3.440 0.33 4.100 4.31 4.13 56.04产品说明：·额定温度：200℃·额定电压：300V·最低使用环境温度：－65℃·参照标记：UL758，UL1581，UL62·导体使用绞合AWG30-4/0镀锡铜丝·绝缘用可溶性氧化丙烯(FEP)·通过UL VW-1及CSA FT-1垂直燃烧测试·电器内部用线缆·适用于汽油中,工作温度为80℃导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km30 0.5500 7/0.100 0.300 0.33 0.960 1.04 356.20 2.04 28 0.0887 7/0.127 0.381 0.33 1.040 1.12 220.87 2.54 26 0.1407 7/0.160 0.480 0.33 1.140 1.23 88.57 3.09 24 0.2266 7/0.203 0.609 0.33 1.260 1.37 80.46 4.39 22 0.3550 7/0.254 0.762 0.33 1.420 1.54 55.10 6.00 20 0.5660 7/0.321 0.963 0.33 1.620 1.75 34.60 8.52 18 0.8973 7/0.404 1.212 0.33 1.870 2.02 21.83 12.3216 1.2292 19/0.287 1.435 0.33 2.090 2.26 15.94 16.12 14 1.9447 19/0.361 1.805 0.33 2.465 2.66 10.07 24.00 12 3.0893 19/0.455 2.275 0.33 2.935 3.16 6.34 36.2510 5.2030 98/0.260 3.440 0.33 4.100 4.30 4.13 54.76产品说明：·额定温度：150℃·额定电压：300V·参照标记：UL758，UL1581，UL62·导体使用绞合AWG30-10镀锡铜丝·绝缘用可溶性氯化乙丙烯(FEP)·通过UL VW-1及CSA FT-1垂直燃烧测试·电器内部用线缆·适用于汽油中,工作温度为80℃·结构和特性导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 30 0.0550 7/0.100 0.300 0.4 1.10 1.20 356.20 1.80 28 0.0887 7/0.127 0.381 0.4 1.18 1.80 200.87 2.26 26 0.1407 7/0.160 0.488 0.4 1.28 1.41 88.57 2.93 24 0.2266 7/0.203 0.609 0.4 1.41 1.55 80.46 3.97 22 0.3550 7/0.254 0.762 0.4 1.56 1.71 55.10 5.46 20 0.5660 7/0.321 0.963 0.4 1.76 1.94 34.60 7.80 18 0.8973 7/0.404 1.212 0.4 2.01 2.21 21.83 11.37 16 1.2292 19/0.287 1.435 0.4 2.24 2.46 15.94 15.00 产品说明：·额定温度：105℃·额定电压：300V·参照标记：UL758，UL1581，UL62·导线使用单根或绞合AWG30-16镀锡或裸铜丝·交联辐照聚氯乙烯塑料绝缘·通过UL VW-1及CSA FT-1垂直燃烧测试·用于电子、电器设备内部线缆导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km32 0.0352 7/0.080 0.240 0.33 0.900 0.97 556.59 1.7030 0.0550 7/0.100 0.300 0.33 0.960 1.04 356.20 2.04 28 0.0887 7/0.127 0.381 0.33 1.040 1.12 200.87 2.5426 0.1407 7/0.160 0.480 0.33 1.140 1.23 88.57 2.09 24 0.2266 7/0.203 0.609 0.33 1.260 1.37 80.46 4.39 22 0.3550 7/0.254 0.762 0.33 1.420 1.53 55.10 6.00 20 0.5660 7/0.321 0.963 0.33 1.620 1.75 34.60 8.52 18 0.8973 7/0.404 1.212 0.33 1.870 2.02 21.83 12.32 16 1.2292 19/0.287 1.435 0.33 2.090 2.26 15.94 16.12 14 1.9447 19/0.361 1.805 0.33 2.465 2.66 10.07 24.00 12 3.0893 19/0.455 2.275 0.33 2.935 3.17 6.34 36.25 10 5.2030 98/0.260 3.440 0.33 4.100 4.30 4.13 54.76 产品说明：·额定温度：250℃·最低使用环境温度:-65℃·额定电压：300V·参照标记：UL758，UL1581，UL62·导线使用绞合AWG32-4/0镀锡或镀银铜丝·可溶性聚四氯乙烯(PFA)绝缘·通过UL VW-1及CSA FF-1垂直燃烧测试·电器内部用线缆高温场合·适用于汽油中,工作温度为80℃导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 32 0.0352 7/0.080 0.240 0.53 1.30 1.40 556.59 3.15 30 0.0550 7/0.100 0.300 0.53 1.36 1.46 356.20 3.71 28 0.0887 7/0.127 0.381 0.53 1.44 1.55 200.87 4.33 26 0.1407 7/0.160 0.480 0.53 1.54 1.66 88.57 5.03 24 0.2266 7/0.203 0.609 0.53 1.67 1.80 80.46 6.54 22 0.3550 7/0.254 0.762 0.53 1.82 1.97 55.10 8.36 20 0.5660 7/0.321 0.963 0.53 2.02 2.18 34.60 11.60 18 0.8973 7/0.404 1.212 0.53 2.27 2.45 21.83 15.31 16 1.2292 19/0.287 1.435 0.53 2.49 2.69 15.94 19.43 14 1.9447 19/0.361 1.805 0.53 2.86 3.09 10.07 27.80 12 3.0893 19/0.455 2.275 0.53 3.32 3.60 6.34 40.72 10 5.2030 98/0.260 3.440 0.53 4.50 4.00 4.13 65.10产品说明：·额定温度：250℃·最低使用环境温度:-65℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导线使用绞合AWG30-4/0镀锡或镀银铜丝·可溶性聚四氯乙烯(PFA)绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·电器内部用线缆高温场合·适用于汽油中,工作温度为80℃导体绝缘线规截面根数/线径直径标称厚度标称外径玻璃丝编织厚度最大外径最大导体电阻参考重量AWG mm2No/D mm mm mm mm mm20℃Ω/km kg/km 30 0.0550 7/0.100 0.300 0.4 1.100.11 1.66336.00 3.20 28 0.0887 7/0.127 0.381 0.4 1.180.11 1.70208.57 3.60 26 0.1407 7/0.160 0.480 0.4 1.280.11 1.80130.00 5.50 24 0.2266 7/0.203 0.609 0.4 1.410.11 1.9080.76 6.65 22 0.3550 7/0.254 0.762 0.4 1.560.11 2.0851.55 8.31 20 0.5660 7/0.321 0.963 0.4 1.760.11 2.2732.32 10.80 18 0.8973 7/0.404 1.212 0.4 2.010.11 2.5120.39 15.50 16 1.2292 19/0.287 1.435 0.4 2.240.11 2.7014.89 18.56产品说明：·额定温度：150℃·额定电压：300V·参照标记：UL758，UL1581，UL62·导体使用绞合AWG30-16镀锡铜丝·耐高温硅橡胶绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电子、电器内部线缆导体绝缘线规截面根数/线径直径标称厚度标称外径玻璃丝编织厚度最大外径最大导体电阻参考重量AWG mm2No/D mm mm mm mm mm20℃Ω/km kg/km 26 0.1407 7/0.160 0.480 0.8 2.080.11 2.72130.00 8.07 24 0.2266 7/0.203 0.609 0.8 2.210.11 2.8680.76 9.50 22 0.3550 7/0.254 0.762 0.8 2.360.11 3.0351.55 11.40 20 0.5660 7/0.321 0.963 0.8 2.560.11 3.2432.33 14.30产品说明：·额定温度：150℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用绞合AWG26-20镀锡铜丝·耐高温硅橡胶绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电子、电器内部线缆*AWM 3071 (200 ,600V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 18 0.9627 19/0.254 1.270 0.80 2.89 3.11 19.11 15.32 16 1.2292 19/0.287 1.435 0.80 3.06 3.29 14.96 18.36 14 2.0800 41/0.254 1.877 0.80 3.50 3.78 8.84 27.74 12 2.6860 38/0.300 2.190 0.80 3.81 4.10 6.85 34.67产品说明：·额定温度：200℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用单根或绞合AWG18-13镀锡铜丝·耐高温硅橡胶绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电子、电器内部线缆高温场合*AWM 3074 (200 ,600V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km12 3.29 65/0.254 2.363 0.80 3.96 4.28 5.65 40.89 产品说明：·额定温度：200℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用单根或绞合AWG12镀锡铜丝·耐高温硅橡胶绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电子、电器内部线缆高温场合导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 26 0.1407 7/0.160 0.152 1.2 2.552 2.75 130.06 7.49 24 0.2266 7/0.203 0.609 1.2 3.010 3.25 80.76 10.64 22 0.3550 7/0.254 0.762 1.2 3.160 3.41 51.55 12.38 20 0.5660 7/0.321 0.963 1.2 3.360 3.63 32.33 15.46 18 0.8973 7/0.404 1.212 1.2 3.610 3.90 20.39 21.08 16 1.2292 19/0.287 1.435 1.2 3.840 4.14 14.89 24.07 14 1.9447 19/0.361 1.805 1.2 4.210 4.54 8.80 33.52 12 3.0893 19/0.455 2.275 1.2 4.680 5.05 5.92 45.44 10 5.2030 98/0.260 3.440 1.2 5.840 6.10 3.86 68.80 产品说明：·额定温度：200℃·额定电压：600V·最低使用环境温度:-100℃·参照标记：UL758，UL1581，UL62·导体使用绞合AWG26-10镀镍、锡、银、铜丝·耐高温硅橡胶绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电子、电器燃具设备内部线缆高温场合导体绝缘线规截面根数/线径直径标称厚度标称外径玻璃丝编织厚度最大外径最大导体电阻参考重量AWG mm2No/D mm mm mm mm mm 20℃Ω/km kg/km 26 0.1393 7/0.160 0.480 0.41 1.300.11 1.82 130.00 5.50 24 0.2266 7/0.203 0.610 0.41 1.430.11 1.93 80.76 6.65 22 0.3550 7/0.254 0.762 0.41 1.580.11 2.11 51.55 8.31 20 0.5660 7/0.321 0.960 0.41 1.780.11 2.29 32.33 10.80 18 0.8973 7/0.404 1.212 0.41 2.030.11 2.53 20.39 15.50 16 1.3740 7/0.500 1.500 0.41 2.320.11 2.84 14.89 18.54产品说明：·额定温度：200℃·额定电压：300V·最低使用环境温度:-100℃·参照标记：UL758，UL1581，UL62·导体使用实芯绞合AWG26-16镀镍、锡、银、铜丝·耐高温硅橡胶绝缘·通过UL VW-1及CSA FT-1垂直燃烧测试·用于电子、电器内部线缆高温场合导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 30 0.0550 7/0.100 0.300 0.4 1.10 1.19 336.00 1.61 28 0.0887 7/0.127 0.381 0.4 1.18 1.28 208.57 2.05 26 0.1407 7/0.160 0.480 0.4 1.28 1.38 130.00 2.70 24 0.2266 7/0.203 0.609 0.4 1.41 1.52 80.76 3.70 22 0.3550 7/0.254 0.762 0.4 1.56 1.69 51.55 4.90 20 0.5660 7/0.321 0.963 0.4 1.76 1.90 32.33 7.43 18 0.8973 7/0.404 1.212 0.4 2.01 2.17 20.39 10.92 16 1.2292 10/0.287 1.425 0.4 2.24 2.41 14.89 14.50产品说明：·额定温度：150℃·额定电压：300V·最低使用环境温度:-100℃·参照标记：UL758，UL1581，UL62·导体使用绞合AWG30-16镀锡铜丝·耐高温硅橡胶绝缘·通过UL VW-1及CSA FT-1垂直燃烧测试·用于电子、电器燃具设备内部线缆高温场合导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 30 0.0550 7/0.100 0.300 0.78 1.86 2.00 336.00 3.82 28 0.0887 7/0.127 0.381 0.78 1.94 2.09 208.57 4.38 26 0.1407 7/0.160 0.480 0.78 2.04 2.20 130.00 6.19 24 0.2266 7/0.203 0.609 0.78 2.17 2.34 80.76 7.48 22 0.3550 7/0.254 0.762 0.78 2.32 2.51 51.55 9.40 20 0.5660 7/0.321 0.963 0.78 2.52 2.72 32.33 11.90 18 0.8973 7/0.404 1.212 0.78 2.77 2.91 20.39 15.60 16 1.2292 19/0.287 1.435 0.78 3.06 3.21 14.89 21.05产品说明：·额定温度：150℃·额定电压：300V·最低使用环境温度:-100℃·参照标记：UL758，UL1581，UL62·导体使用绞合AWG30-16镀锡铜丝·耐高温硅橡胶绝缘·通过UL VW-1及CSA FT-1垂直燃烧测试·用于电子、电器燃具设备内部线缆高温场合·结构和特性导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 26 0.1407 7/0.160 0.480 0.78 5.04 2.20 130.00 5.16 24 0.2266 7/0.203 0.609 0.78 2.17 2.34 80.76 6.37 22 0.3550 7/0.254 0.762 0.78 2.32 2.51 51.55 8.10 20 0.5660 7/0.321 0.963 0.78 2.52 2.72 32.33 10.70 18 0.8973 7/0.404 1.212 0.78 2.77 2.99 20.39 14.50 16 1.3740 7/0.500 1.500 0.78 3.06 3.23 14.89 21.05 14 1.9447 19/0.361 1.805 0.78 3.37 3.63 8.80 26.27 12 3.0893 19/0.455 2.275 0.78 3.84 4.14 5.92 38.95产品说明：·额定温度：200℃·额定电压：600V·最低使用环境温度:-100℃·参照标记：UL758，UL1581，UL62·导体使用实芯绞合AWG26-12镀锡铜丝·耐高温硅橡胶绝缘·通过UL VW-1及CSA FT-1垂直燃烧测试·用于电子、电器内部燃具设备内部线缆高温场合*AWM 3172 (200 ,600V)认可号：UL E186948导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 26 0.1407 7/0.160 0.480 0.8 2.08 2.25 130.00 5.34 24 0.2266 7/0.203 0.609 0.8 2.21 2.39 80.76 6.55 22 0.3550 7/0.254 0.762 0.8 2.36 2.55 51.55 8.23 20 0.5660 7/0.321 0.963 0.8 2.56 2.77 32.33 10.82 18 0.8973 7/0.404 1.212 0.8 2.81 3.04 20.39 14.71产品说明：·额定温度：-100℃+200℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用绞合AWG26-18镀锡铜丝·耐高温硅橡胶绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电子、电器内部线缆高温场合*AWM 3173 (125 ,600V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 26 0.1307 26/0.08 0.471 0.8 2.071 2.288 140.00 4.58 24 0.2407 19/0.1270.635 0.8 2.240 2.460 76.00 6.05 22 0.3820 19/0.1600.800 0.8 0.400 2.640 48.00 7.78 20 0.6149 19/0.203 1.015 0.8 2.620 2.880 30.00 10.90 18 0.8415 26/0.203 1.195 0.8 2.800 3.070 22.00 13.15 16 1.3200 26/0.254 1.495 0.8 3.100 3.400 14386 18.42 14 2.0800 41/0.254 1.877 0.8 3.480 3.820 8.79 26.52 12 3.2900 65/0.254 2.363 0.8 3.960 4.350 5.56 40.89 10 5.2300 65/0.320 2.987 0.8 4.590 5.040 3.48 59.199 6.7560 84/0.320 3.360 0.8 4.960 5.450 2.71 74.00产品说明：·额定温度：125℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用绞合AWG26-9镀锡铜丝·联聚烯烃绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电子、电器内部线缆*AWM 3239 (150 ,20Kv～50Kv)标准：UL 758导体绝缘护套线规截面根数/线径直径标称厚度标称外径标称厚度电线外径最大导体电阻参考重量AWG mm2 No/D mm mm mm mm mm 20℃Ω/km kg/km 22.20 0.372 7/0.26 0.78 0.50 1.78 0.7 3.18 49.73 12.81 22.30 0.372 7/0.26 0.78 0.65 2.08 0.7 3.88 49.73 17.66 22.40 0.372 7/0.26 0.78 0.80 2.38 0.9 4.18 49.73 20.04 22.50 0.372 7/0.26 0.78 1.10 2.98 1.1 5.18 49.73 29.23产品说明：·额定温度：150℃·额定电压：20KV～50KV直流·参照标记：UL758，UL1581，UL62·导体使用绞合AWG24-10镀锡铜丝·绝缘使用XLPE塑料，护套可选用辐照PVC，XLPE·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电视机、磁控管、电灶电器和电子设备内部*AWM 3266 (125 ,300V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 32 0.0350 7/0.080 0.240 0.38 1.000 1.10 519.00 1.26 30 0.0550 7/0.100 0.300 0.38 1.060 1.17 322-72 1.54 28 0.0955 19/0.0800.400 0.38 1.160 1.28 191.00 2.00 26 0.1307 26/0.0800.471 0.38 1.230 1.35 140.00 2.49 24 0.2407 19/0.1270.635 0.38 1.400 1.54 76.00 3.79 22 0.3820 19/0.1600.800 0.38 1.560 1.72 48.00 5.35 20 0.6149 19/0.203 1.015 0.38 1.775 1.95 30.00 7.85 18 0.8415 26/0.203 1.195 0.38 1.955 2.15 22.00 10.27 16 1.3200 26/0.254 1.495 0.38 2.255 2.48 13.86 14.87 14 2.0800 41/0.254 1.877 0.38 2.640 2.90 8.79 22.96 12 3.2100 65/0.254 2.363 0.38 3.120 3.44 5.56 35.05 10 5.2300 65/0.320 2.977 0.38 3.746 4.12 3.48 54.57 产品说明：·额定温度：125℃·额定电压：300V·参照标记：UL758，UL1581，UL62·导体使用绞合实芯AWG32-10镀锡或裸铜丝·辐照高能聚氯乙烯绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电器、电气内部线缆*AWM 3271 (125 ,600V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 30 0.0550 7/0.100 0.300 0.8 1.90 2.09 332.70 3.40 28 0.0955 19/0.0800.400 0.8 2.00 2.20 191.00 4.05 26 0.1307 26/0.0800.471 0.8 2.07 2.28 140.00 4.58 24 0.2407 19/0.1270.635 0.8 2.24 2.46 76.00 6.05 22 0.3820 19/0.1600.800 0.8 0.40 2.64 48.00 7.78 20 0.6149 19/0.203 1.015 0.8 2.60 2.88 30.00 10.90 18 0.8415 26/0.203 1.195 0.8 2.80 3.07 22.00 13.15 16 1.3200 26/0.254 1.495 0.8 3.10 3.40 13.86 18.42 14 2.0800 41/0.254 1.877 0.8 3.48 3.82 8.79 26.52 12 3.2900 65/0.254 2.363 0.8 3.96 4.35 5.56 40.89 10 5.2300 65/0.320 2.987 0.8 4.59 5.04 3.48 59.199 6.7560 84/0.320 3.360 0.8 4.96 5.45 2.71 74.00产品说明：·额定温度：125℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用绞合实芯AWG30-9镀锡或裸铜丝·辐照高能聚氯乙烯绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电器、电气内部线缆·结构和特性*AWM 3321 (150 ,600V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 30 0.0550 7/0.100 0.300 0.76 1.82 1.96 332.00 3.80 28-1 0.0887 7/0.127 0.381 0.76 1.90 2.05 206.00 4.36 28-2 0.0955 7/0.160 0.400 0.76 1.92 2.07 191.00 4.49 26-1 0.1407 19/0.0800.480 0.76 2.00 2.16 130.00 5.16 26-2 0.1393 11/0.1270.486 0.76 2.01 2.17 131.00 5.19 24-1 0.2266 7/0.203 0.609 0.76 2.13 2.30 83.00 6.37 24-2 0.2212 11/0.1600.612 0.76 2.13 2.30 81.00 6.33 22-1 0.3550 7/0.254 0.762 0.76 2.28 2.46 54.00 8.04 22-2 0.3820 19/0.1600.800 0.76 2.32 2.51 48.00 8.44 20-1 0.5660 7/0.321 0.963 0.76 2.48 2.68 32.00 10.63 20-2 0.6149 19/0.203 1.015 0.76 2.54 2.73 29.26 11.32 18-1 0.8973 7/0.404 1.212 0.76 2.73 2.95 20.00 14.51 18-2 0.9627 19/0.254 1.270 0.76 2.29 3.01 19.00 15.35 16-1 1.2292 19/0.287 1.435 0.76 2.96 3.19 14.80 18.40 16-2 1.3200 26/0.254 1.795 0.76 3.02 3.26 14.00 19.41 14 1.9447 19/0.361 1.805 0.76 3.32 3.59 9.40 26.23 12 3.0893 19/0.455 2.275 0.76 3.79 4.10 5.92 38.45 10 5.2030 98/0.260 3.440 0.76 4.96 5.20 3.86 57.84 产品说明：·额定温度：150℃·额定电压：600V ·参照标记：UL758，UL1581，UL62 ·导体使用绞合AWG30-9镀锡铜丝·绝缘耐热150℃交联聚烯(XLPE) ·通过UL VW-1及CSA FT-1垂直燃烧测试·电器内部线缆*AWM 3512 (200 ,600V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 0.5 0.503 7/0.80 0.80 0.78 2.36 2.55 36.700 9.360.75 0.753 7/0.37 1.00 0.78 2.67 2.88 24.800 12.841 1.017 7/0.43 1.29 0.78 2.85 3.08 18.200 15.851.5 1.487 7/0.52 1.56 0.78 3.12 3.36 12.200 21.082.5 2.542 7/0.68 2.04 0.783.60 3.89 7.560 32.434 4.035 19/0.52 2.60 0.78 4.16 4.50 4.700 48.276 6.112 19/0.64 3.20 1.15 5.50 5.94 3.100 77.07 10 10.556 84/0.40 4.98 1.55 8.08 8.72 1.950 146.00 16 15.834 126/0.40 6.00 1.55 9.10 9.82 1.240 204.02 25 24.630 196/0.40 7.69 1.55 10.79 11.65 0.795 305.18 35 35.814 285/0.40 9.40 1.55 12.50 13.50 0.565 431.00 50 50.140 399/0.40 10.60 2.05 14.70 15.88 0.393 600.73 70 70.880 361/0.50 12.50 2.05 16.60 17.93 0.277 819.92 120 119.380 608/0.50 16.70 2.45 21.60 23.33 0.164 1383.24产品说明：·额定温度：-100℃+200℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用绞合0.5～250mm2镀锡铜丝·耐高温硅橡胶绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电子、电器、燃具内部线缆高温场合*AWM 3529 (150 ,600V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 26 0.1407 7/0.160 0.480 0.78 2.04 2.20 130.000 5.16 24 0.2266 7/0.203 0.609 0.78 2.17 2.34 80.760 6.37 22 0.3550 7/0.254 0.762 0.78 2.32 2.51 51.550 8.10 20 0.5660 7/0.321 0.963 0.78 2.52 2.72 32.330 10.70 18 0.8973 7/0.404 1.212 0.78 2.77 2.99 20.390 14.50 16 1.2292 19/0.287 1.435 0.78 3.00 3.23 14.890 21.05 14 1.9447 19/0.361 1.805 0.78 3.37 3.63 8.800 26.27 12 3.0893 19/0.455 2.275 0.78 3.84 4.14 5.920 39.94 10 5.2030 98/0.260 3.440 1.15 5.74 6.03 3.900 67.678 8.2467 168/0.250 3.500 1.56 6.62 7.15 2.240 100.056 13.0572 266/0.250 5.520 1.56 8.64 9.33 1.420 174.004 20.6168 420/0.250 6.630 1.56 9.75 10.53 0.897 248.002 32.6432 665/0.250 8.750 1.56 11.87 12.82 0.567 394.001 42.4744 338/0.400 10.000 2.04 14.08 15.21 0.436 518.00产品说明：·额定温度：150℃ ·最低使用环境温度：-100℃·额定电压：600V ·参照标记：UL758，UL1581，UL62·导体使用实芯绞合AWG26-1镀锡铜丝·耐高温硅橡胶绝缘·通过UL VW-1及CSA FT-1垂直燃烧测试·用于电子、电气设备内部线缆*AWM 3530 (200 ,600V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 26 0.1407 7/0.160 0.480 0.78 2.04 2.20 130.000 5.16 24 0.2266 7/0.203 0.609 0.78 2.17 2.34 80.760 6.37 22 0.3550 7/0.254 0.762 0.78 2.32 2.51 51.550 8.10 20 0.5660 7/0.321 0.963 0.78 2.52 2.72 32.330 10.70 18 0.8973 7/0.404 1.212 0.78 2.77 2.99 20.390 14.50 16 1.2292 19/0.287 1.435 0.78 3.00 3.23 14.890 21.05 14 1.9447 19/0.361 1.805 0.78 3.37 3.63 8.800 26.27 12 3.0893 19/0.455 2.275 0.78 3.84 4.14 5.920 38.95 10 5.2030 98/0.260 3.440 1.15 5.74 6.03 3.900 67.678 8.2467 168/0.250 3.500 1.56 6.62 7.15 2.240 106.056 13.0572 266/0.250 5.520 1.56 8.64 9.33 1.420 174.004 20.6168 420/0.250 6.630 1.56 9.75 10.53 0.897 248.002 32.6432 665/0.250 8.750 1.56 11.87 12.82 0.567 391.401 42.4744 338/0.400 10.000 2.04 14.08 15.21 0.436 518.00产品说明：·额定温度：200℃·最低使用环境温度：-100℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用实芯绞合AWG26-4/0镀锡丝·耐高温硅橡胶绝缘·通过UL VW-1及CSA FT-1垂直燃烧测试·用于电子、电器、燃具设备内部线缆高温场合龙在天涯6Sigma品质网（龙在天涯）Tallwise制作*AWM 仿3549 (200 ,600V)标准：UL 758导体 绝缘 屏蔽 护套线规 截面根数/线径 直径 厚度 外径缠绕/根数外径厚度标称外径最大外径最大导体电阻参考重量AWG mm2No/D mm mm mm No mm mm mm mm 20℃Ω/km kg/km 28 0.0887 7/0.127 0.381 0.76 1.9054/0.112.120.763.643.90 223.75 16.60 26 0.1407 7/0.160 0.480 0.76 2.0057/0.112.220.763.744.04 139.73 20.70 24 0.2266 7/0.203 0.609 0.76 2.1860/0.112.250.763.774.07 85.96 22.50 22 0.3710 39/0.1100.762 0.76 1.9554/0.112.070.763.693.99 48.50 23.50 20 0.5228 26/0.1600.963 0.76 2.0960/0.112.310.763.834.13 37.61 25.40 18 0.8244 41/0.1601.212 0.76 2.3867/0.112.600.764.124.45 23.83 31.16产品说明：·额定温度：200℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用实芯绞合AWG30-10号镀锡或裸铜丝·耐高温硅橡胶、铜丝屏蔽、硅橡胶护套·用于电子、电器内部线缆高温场合。
UL燃烧测试等级
燃烧测试电线燃烧等级及测试方法对照表美國安全檢測實驗室(UL)燃燒速度UL94燃燒速度測試提供了材料點燃後自熄性能方面的基本資訊.樣品可以分為水平(H)燃燒測試和垂直(V)燃燒測試,給出的資料資訊包括燃燒速度、自熄時間和滴落性能等.主要分級如下:V0:最難以燃燒,10s時間內自熄,無滴落和火星產生;V1:30s時間內自熄,無滴落和火星產生;V2:30s時間內自熄,允許有滴落和火星產生;5V:60s時間內自熄,允許有滴落和火星產生;HB:最大水平燃燒速度為76mm/min.UL燃燒速度取決於:分級――可燃性聚合物可以按照V0標準劃分為特殊阻燃級別,也可以劃分為相反級別的易燃性材料,不可燃性聚合物如果含有高含量的可燃性增塑劑則可以HB標準劃分為一個特殊級別.式樣厚度――對於同等級不飽和聚酯,UL燃燒速度以如下標準測試:HB測試以厚度測試,V0測試以厚度測.通過可見度密度測試得到的煙度是另外一個越來越重要的材料性能參數.阻燃添加劑分為含鹵類型和無鹵類型,後者的腐蝕性、毒性和環境污染性更小.燃烧试验 (Flame Test)水平燃烧,垂直燃烧,托架燃烧三种试验a. 水平燃烧 (Horizontal Flame Test)燃烧等级最低.UL标准中又分为两种测试方法.其中UL758专门有一个测试方法。
它的燃烧装置尺寸为长×宽×高=610×305×305mm.燃烧灯垂直向上,烧30S.另一种为UL1581所列测试方法。
它的燃烧装置尺寸为长×宽×高=305×355×610mm。
燃烧灯与垂线成200倾斜位置,烧30S。
b. 垂直燃烧 (Vertical Flame Test)可以把它分为二大类。
第一类为UL,CSA,UL为VW-1, 凡表面印字为VW-1, CL2X, CL3X,CMX 可使用VW-1方法.CSA为FT1.二者测试方法比较近似。
AWM 15-30 AWG导体电阻的合格评定
AWM 15-30 AWG导体电阻的合格评定国家电线电缆质量监督检验中心王振国在电器接线线缆材料（AWM）的导电线芯中，15-30 AWG的束绞导体占绝大多数。
UL 758《电器接线线缆材料》标准 5.6.1规定：15 -30 AWG的导体的电阻应等于或小于UL 1581 表30.1-30.5规定的最大电阻值。
本文将解读该规定。
一、ASTM B 8的有关规定ASTM B 8标准的名称为《软、硬和半硬同心绞铜导体》。
其将同心绞裸铜导体按柔软性递增的顺序分为AA、A、B、C和D五级。
与本文话题相关的截面的导体的结构和电阻的要求如表1所示。
其最小截面仅至24 AWG；在16-24 AWG范围内，导体结构只有B和C两个级别；有关导体仅包括裸铜导体。
ASTM无有关同心绞镀锡导体的标准或规范。
表1 部分同心绞裸铜导体的结构和性能（引自ASTM B 8表1和表3）注:实际电阻应不超过标称电阻的2％。
二、UL1581的有关规定UL 1581标准的名称为《电线电缆和软线参考标准》。
其规定的与本文话题相关的截面的同心绞导体的电阻的要求如表2所示。
上述规定与ASTM B 8相比存在以下不同：（1）截面包括了15-30 AWG。
（2）不仅包括B、C级同心绞导体,还包括了D级同心绞导体。
（3）不仅包括了裸铜导体,还包括了镀锡铜导体。
（4）裸铜导体B、C、D三个级别的电阻要求相同,与ASTM B 8规定的同心绞裸铜导体的电阻要求也基本相同，但22和24AWG两个规格稍有差异。
镀锡铜导体B、C、D三个级别中个别截面的电阻要求稍有差异。
同一规格的镀锡铜导体的电阻要求比裸铜导体大。
上述UL1581的规定与ASTM B 8相比存在差异这可能是因为ASTM 和UL是两家不同的机构，ASTM和UL制定这些标准的目的不同,在制定这些标准时考虑影响导体电阻因素的出发点可能有所不同；不能认为UL 1581的规定是对ASTM B 8的规定的修正和增补。
UL758标准
2.3.2 如果本标准中某处使用“UL1581”一词，应参阅“电线、电缆的软线参考标准”（UL1581）的指定条目。
结构 3 总则 3.1 使用在特定的最终产品上的 AWM 的可接受性根据每一个体结构及燃烧等级进行判定。 3.2 表 3.1~3.7 为典型的 AWM 导线的结构细则和基本试验方法的索引表。
b） 被本标准的一项要求代替。
2.1.3 部件在使用中应符合为拟订的使用条件而建立的认可额定值。
2.1.4 某些特定的部件被认为是结构性能不完整可功能受限制的部件。这类部件只应在限定的条件下使用，例如
在不超过规定极限的温度下使用，而肯只能在那些对于它们认可的特定条件下使用。
2.1.5 为拟订的用途而评价的聚合物材料，可用于表 2.1 所列的绝缘和护套。
表 2.1 电线电缆用聚合物材料及其 AWM 额定值
AWM 额定值
绝缘平均厚度
混合料用途和/或额定值
in
mm
耐日光
0.030 0.76 额定耐日光 720 小时的 PVC 或 TPE 外绝缘或护套
额定用于 TW 型热塑性绝缘线的 PVC 绝缘
W60C(60℃潮湿)
0.030 0.76
额定用于 THW 或 THHW 型热塑性绝缘线的 PVC 绝
2.2 测量单位
2.2.1 没有括号的测量值是标准要求，用括号的数值是说明性或近似值。
2.2.2 除非另有规定，本标准所述的所有电压值皆为均方根值。
2.2.3 如果一项要求适用于公制单位,则应使用公制单位校验的设备。
2.3 未注明日期的参考文献
2.3.1 本标准中引用的未注明日期的规程或标准，应视为该规程或标准的最新版本。
规格从 50AWG~2000kcmil 不等。完全由光纤元件组成的电器布线线缆或由导线与光纤元件复合组成的电器布线线
ul758中文版
电器布线电线电缆及其试验方法Standard for Appliance Wiring MaterialUL 758/2000上海电缆研究所电线电缆信息中心目录导论 (4)1范围 (4)2总则 (5)结构 (7)3总则 (7)4材料 (21)5导体 (21)6光纤元件 (36)7绝缘 (37)8护套 (46)9填充物 (46)10被覆层 (47)11屏蔽 (47)12缆芯 (48)13外护套 (49)性能 (56)热学和化学性能试验 (56)14末老化和空气烘箱老化绝缘和护套的物理性能 (56)15浸油老化绝缘和护套的物理性能 (56)16耐汽油绝缘和护套的物理性能 (58)17耐日光绝缘和护套的物理性能 (58)18导体腐蚀性试验 (58)19变形试验(仅适用于热缩性和XL级材料) (59)20空气烘箱处理后柔韧性测试 (61)21热冲击试验(仅适用于热缩性材料) (61)22低温弯曲试验 (62)23脱层试验 (63)24绝缘回缩试验-仅用于特种等级电视线 (63)25耐臭氧试验-仅用于特种等级电视线 (64)机械性能试验 (65)26耐压裂试验（机械损坏等级B） (65)电器性能测试 (67)27导体电阻试验 (67)28介电试验，方法I (68)29介电试验，方法II (71)30介电试验，方法III (72)31高压直流线介质耐电压试验，方法I (73)32高压直流线介质耐电压试验，方法II (74)33高压切通试验，仅用于特种电视线 (75)34室温水中短期绝缘电阻试验（潮湿场所缴AWM） (77)35室温水中长期绝缘电阻试验（潮湿场所缴AWM） (77)36温度校正糸数（潮湿场所缴AWM） (79)37电容和相对电容率试验（潮湿场所缴AWM） (83)37A稳定因数（潮湿场所缴AWM） (83)燃烧性能试验 (84)38用途等级I的水平燃烧试验 (84)39用途等级II的垂直燃烧试验 (84)40 VW-1燃烧试验 (84)41 FT1燃烧试验 (84)42 FT2燃烧试验 (84)制造和生产试验 (85)43导体连续性试验 (85)44 火花试验 (86)标志 (88)45AWM的表面标志 (88)46标牌，线盘或纸箱上的标志 (88)47多重标志 (89)导论1范围1. 1本标准适用于电器布线线缆(AWM)，这些布线线缆可以是单芯电线、多芯电缆、光纤或用作多芯电缆构件的绝缘线芯和光纤元件。
最新UL758线材要求
（3）线路接地：保持导体以及放、收线轮与火花机接地良好。
11.11.2020
13
放线端为裸铜线：放线端接地，收线端不用接地，电线的导通 性不须测试。
测量5个点处导线的外径，导体的直径。 • 绝缘厚度=（导线外径-导体直径）/2
将5个点处的绝缘厚度平均即得到平均绝缘厚度。 • 最小绝缘厚度的测量：
测量工具：pin-gauge千分尺,注意此方法适用于18AWG或更大线径的导 线结构。截取一段抽出芯线导体的绝缘体，将其放置在千分尺的pin上。 测量时先将荷重轻轻抬起，并缓慢转动绝缘体，读取最小值即视作导 线绝缘体最小厚度。对于小于18AWG的导线，可采用读数显微镜方法。
地毯下cmuccsaft1cmh用途有限ul1581vw1cmx非天花板楼层间ul1581verticaltrayflametestmp或cm非天花板楼层间csaft4mpg或cmg楼层间ul1666mpr或cmr天花板内csaft6ul910mpp或cmpcsaul用途试验方法燃烧等级ul15814206抛光磨平ul1581900火花机火花测试ul15812201欧姆计电线导通ul15811690压块表面印字牢固性ul62411荷重抗拉强度ul62171荷重绝缘粘着力ul1581920高阻计兆欧表绝缘电阻ul1581700830高压测试机耐电压ul1581470480电线拉伸机拉伸抗张强度ul1581470杨氏比重计或精密天平比重截面积ul1581200280250240260荷重千分尺或读数显微镜电线结构尺寸ul参考标准测试设备测试项目年检防紫外光半年检表面印字牢固度年检外被表面绝缘电阻年检冷变曲月检水平燃烧ft2月检vw1ft1燃烧季检抗拉力季检热变形年检绝缘层粘着力季检老化前后拉伸及抗张季检结构检查频次测试检查项目vw1ft1户外w用电线加印foruseonlyincordsetsthatareforuseoutdoors对于spt2nispt2使用30awg钢丝线芯加印foruseingeneraluseextensioncordsetsonly
AWG_标准线径对照表
A W G_标准线径对照表(总3页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.MarchAWG 标准线径对照表线径的粗细是以号数(xxAWG)来表示的，数目越小表示线径愈粗，所能承载的电流就越大，反之则线径越细，耐电流量越小。
例如说：12号的耐电流量是20安培，最大承受功率是2200瓦，而18号线的耐电流量则是7安培，最大承受功率是770瓦。
为什么AWG号数越小直径反而越大如这么解释你就会明白，固定的截面积下能塞相同的AWG线的数量，如11#AWG号数可塞11根而15#AWG号数可塞15根，自然的15#AWG的单位线径就较小。
美规线径值单一导体或群导体【各正值或负值】的线径值(Gauge)是以圆或平方厘米(mm2) 量测而得，平方厘米不常用在量测线径值，由于牵涉到不正确，因一般大部份的导体形体，包含长方形及其他怪异形状。
因此我们拿全部的量测以圆平方厘米(c/m)为参考值群导体计算的方法或公式：加上单一导体的线径值总和，并比较上表求得。
如果值落入两者之间，取比较少的值。
40股群导体线的线径值为，如每一芯为24 Guage = 40 x 405 c/m = 16，200 c/m = 9 AWG(得出值落入12960c/m和16440c/m之间)快速求得线径值的方法：两条(AWG)相加时，该单一线径值减3. ex. 2 x 18 AWG = (18-3=) 15 AWG三条(AWG)相加时，该单一线径值减5. ex. 3 x 24 AWG = (24-5=) 19 AWG四条(AWG)相加时，该单一线径值减6. ex. 4 x 10 AWG = (10-6=) 04 AWG请记得“快速求得线径值的方法” 一些案例也许边际会不正确，只采用此方式为大原则AWG 标准线径规格对照表。
AWG_标准线径规格对照表
A W G_标准线径规格对照表(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--AWG 标准线径规格对照表AWG 标准线径规格对照表业界线径的粗细是以号数(xxAWG)来表示的，数目越小表示线径愈粗，所能承载的电流就越大，反之则线径越细，耐电流量越小。
例如说：12号的耐电流量是20安培，最大承受功率是2200瓦，而18号线的耐电流量则是7安培，最大承受功率是770瓦。
为什么AWG号数越小直径反而越大如这么解释你就会明白，固定的截面积下能塞相同的AWG线的数量，如11#AWG号数可塞11根而15#AWG号数可塞15根，自然的15#AWG的单位线径就较小。
美规线径值单一导体或群导体【各正值或负值】的线径值(Gauge)是以圆或平方厘米(mm2) 量测而得，平方厘米不常用在量测线径值，由于牵涉到不正确，因一般大部份的导体形体，包含长方形及其它怪异形状。
因此我们拿全部的量测以圆平方厘米(c/m)为参考值群导体计算的方法或公式：加上单一导体的线径值总和，并比较上表求得。
如果值落入两者之间，取比较少的值。
40股群导体线的线径值为，如每一芯为24 Guage = 40 x 405 c/m = 16，200 c/m = 9 AWG(得出值落入12960c/m和16440c/m之间)快速求得线径值的方法：两条(AWG)相加时，该单一线径值减3. ex. 2 x 18 AWG = (18-3=) 15 AWG三条(AWG)相加时，该单一线径值减5. ex. 3 x 24 AWG = (24-5=) 19 AWG四条(AWG)相加时，该单一线径值减6. ex. 4 x 10 AWG = (10-6=) 04 AWG请记得“快速求得线径值的方法” 一些案例也许边际会不正确，只采用此方式为大原则AWG 标准线径规格对照表。
UL758线材要求
AWM最低要 求
UL62最低要 求/FT2
Horizontal-Specimen Appliance-Wire Flame Test
Horizontal-Specimen Flame Test
UL1581 (1090)
UL1581 (1100)
UL758：AWM线，I线
UL62：CXTW等单芯线， 电线完成品外被。
2016/3/17
17
（六）老化前和老化后拉伸测试
1、如何决定测试机的拉伸速度？ 拉伸速率：在UL1581第50节各表中未特别指明拉伸速率时，通常情况 下速率为500+25mm/min. 2、如何决定材质的拉伸指数？ UL62现在已将常规可弯曲软线的物性归结在Table5.2(绝缘体）和 Table7.2（外被）中。 过去所有电线塑料材质的物性全部列入UL1581 Table50系列。例如SPT2，105 ℃电线，其物性要求为：SPT-2为Integral PVC电缆，故应用 UL62Table15.1或UL1581 Table50182。105 ℃对应的CLASS是2.11,拉伸指 数为老化前拉伸率100%，抗张强度1500ibf/m2。136 ℃，7天的老化后 拉伸率为之前的65%，抗张强度为老化前的85%。而对于半硬PVC而言 （SR-PVC），根据UL1581Table47.1,拉伸指数在Table50183中列明，即 老化前，拉伸率100%，抗张强度3000ibf/m2,老化后百分比分别为70%， 70%。
UL1581 (1160)
UL13 UL444 UL758：完成品外被 UL758：绝缘芯线 UL758：绝缘芯线和完成外 被分别试验。
11
2016/3/17
（三）耐电压测试
