通用-室内塑料排水管道安装最新修正版
室内UPVC塑料排水管道安装
室内UPVC塑料排水管道安装适用于民用及一般工业建筑室内生活排水、雨水及有酸碱性的排水管道安装,也可用于工业排水管道安装(考虑材料耐化学性和耐热性能,以及满足需要情况下)。
一、材料要求1管材为硬质量氯乙烯(UPVC)。
所用粘接剂应是同一厂家配套产品,应与卫生洁具连接相适宜。
管材、管件防、火套管、阻火圈应有检验试验报告、产品生产许可证明、产品合格证及说明书。
2管材、管件内外表层应光滑,无气泡、裂纹,管壁厚度符合相关生产标准且薄厚均匀,色泽一致,管材直段挠度应不小于1%。
管件造型应规矩、光滑、无毛刺,承口应有度与管材外径插口配套。
3其他材料:粘接剂、卡架、型钢、圆钢、镀锌螺栓应符合相关质量要求,并满足使用要求。
二、主要机具砂轮锯、手锯、铣口器、钢刮板、板锉、手电钻、冲击钻、活搬手、手锤、水平尺、套丝板、毛刷、线坠、棉纱等。
三、作业条件1埋设管道,应挖好槽沟,槽沟要平直,必须有坡度,沟底夯实。
2暗装管逆(包括设备层、竖井、吊顶内的管道)首先应核对各种管道的标高、坐标的排列有无矛盾。
预留孔洞、预埋件已配合完成。
上建模板已拆除,操作场地清理干净,安装高度超过3.5m应搭好架子。
3室内明装管道要与结构进度相隔二层的条件下进行安装。
室内地平线应弹好,初装修抹灰工程己完成。
安装场地无障碍物。
室内地平线已弹好。
四、操作工艺(一)工艺流程:(二)预制加工:根据图纸要求并结合实际情况,按预留口位置测量尺寸,绘制加工草图。
根据草图量好管道尺寸,进行断管。
断口要平齐,用铣刀或刮刀除掉断口内外飞刺,外棱铣出15°角。
粘接前应对承插口先插入试验,不得全部插入,一般为承口的3/4深度。
试插合格后,用棉布将承插口需粘接部位的水分、灰尘擦拭干净。
如有油污需用丙酮除掉。
用毛刷涂抹粘接剂,先涂抹承口后涂抹插口,随即用力垂直插入,插入粘接时将插口稍作转动,以利粘接剂分布均匀,一约30~60min即可粘接牢固。
粘牢后立即将溢出的粘接剂擦拭干净。

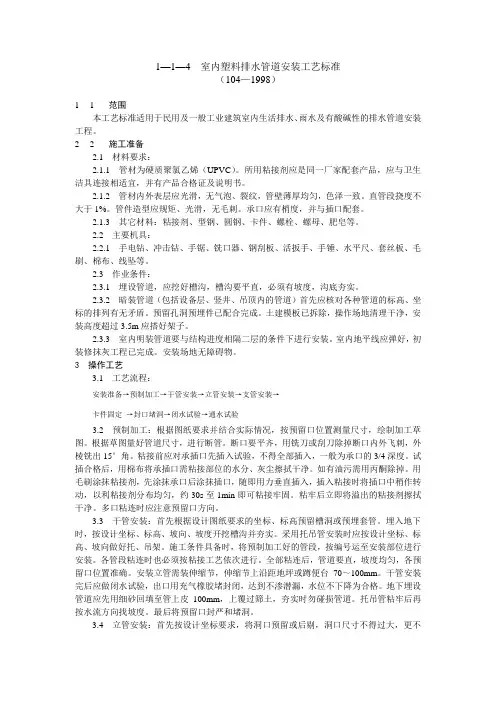

1—4 室内塑料排水管道安装工艺标准
1—1—4 室内塑料排水管道安装工艺标准(104—1998)11范围本工艺标准适用于民用及一般工业建筑室内生活排水、雨水及有酸碱性的排水管道安装工程。
22施工准备2.1 材料要求:2.1.1 管材为硬质聚氯乙烯(UPVC)。
所用粘接剂应是同一厂家配套产品,应与卫生洁具连接相适宜,并有产品合格证及说明书。
2.1.2 管材内外表层应光滑,无气泡、裂纹,管壁薄厚均匀,色泽一致。
直管段挠度不大于1%。
管件造型应规矩、光滑,无毛刺。
承口应有梢度,并与插口配套。
2.1.3 其它材料:粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂等。
2.2 主要机具:2.2.1 手电钻、冲击钻、手锯、铣口器、钢刮板、活扳手、手锤、水平尺、套丝板、毛刷、棉布、线坠等。
2.3 作业条件:2.3.1 埋设管道,应挖好槽沟,槽沟要平直,必须有坡度,沟底夯实。
2.3.2 暗装管道(包括设备层、竖井、吊顶内的管道)首先应核对各种管道的标高、坐标的排列有无矛盾。
预留孔洞预埋件已配合完成。
土建模板已拆除,操作场地清理干净,安装高度超过3.5m应搭好架子。
2.3.3 室内明装管道要与结构进度相隔二层的条件下进行安装。
室内地平线应弹好,初装修抹灰工程已完成。
安装场地无障碍物。
3 操作工艺3.1 工艺流程:安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→闭水试验→通水试验3.2 预制加工:根据图纸要求并结合实际情况,按预留口位置测量尺寸,绘制加工草图。
根据草图量好管道尺寸,进行断管。
断口要平齐,用铣刀或刮刀除掉断口内外飞刺,外棱铣出15°角。
粘接前应对承插口先插入试验,不得全部插入,一般为承口的3/4深度。
试插合格后,用棉布将承插口需粘接部位的水分、灰尘擦拭干净。
如有油污需用丙酮除掉。
用毛刷涂抹粘接剂,先涂抹承口后涂抹插口,随即用力垂直插入,插入粘接时将插口中稍作转动,以利粘接剂分布均匀,约30s至1min即可粘接牢固。
室内PP塑料排水管道安装施工方案
室内PP塑料排水管道安装施工方案一、概述本文档旨在提供关于室内PP塑料排水管道的安装施工方案,以确保施工质量和工程安全。
二、施工准备1. 验收材料:检查所采购的PP塑料排水管道是否符合规格要求。
2. 工具准备:准备所需的工具和设备,例如切割工具、焊接设备、支架等。
3. 环境准备:确保施工区域的净空、通风和光照充足。
三、施工步骤1. 清理施工区域:清除施工区域的杂物和障碍物。
2. 测量和标定:根据设计要求,测量和标定管道位置和长度。
3. 切割管道:使用合适的切割工具将PP塑料排水管道切割成所需长度。
4. 管道连接:对每个管道进行拼接和连接,使用适当的焊接设备进行热熔连接。
5. 安装支架:根据设计要求,安装适当数量和位置的支架以支撑管道。
6. 安装附件:安装管道的附件,例如弯头、三通、法兰等。
7. 检验和测试:对已安装的管道进行检查和测试,确保无泄漏和良好运行。
8. 清洁和保护:清洁施工区域并采取措施保护已安装的管道不受损坏。
四、安全注意事项1. 施工人员必须戴好防护用具,例如手套、护目镜和防护服。
2. 在施工过程中,要注意防滑和防扎伤。
3. 确保焊接设备的安全使用,遵循相关的安全操作规程。
4. 定期检查施工区域的通风情况,确保良好的空气流通。
五、质量控制1. 严格按照规格要求和设计要求施工。
2. 在施工过程中,及时进行质量检验,确保管道连接牢固、无渗漏。
3. 管道测试完成后,记录相应的测试数据和结果。
以上是室内PP塑料排水管道安装施工方案的基本内容,希望能对施工工作提供帮助。
如有任何疑问,请及时沟通。
室内塑料排水管道安装方法
室内塑料排水管道安装方法
一、施工准备
1、预留孔洞、预埋件已完成。
2、安装管道处土建墙面刮糙或光面已完。
3、埋地管道敷设时,土建工程回填土已完成并夯实,管沟符合要求。
二、施工方法
1、施工中一般按:管道预制→主干管道(埋地管道)安装→立管安装→支管安装的顺序进行。
2、管道系统安装时先将管材和管件承口试插一次,在其表面划出标记,粘接前先用干布将承口内侧和插口外侧擦试干净;粘接时涂刷胶粘剂先涂承口,后涂插口,涂抹应均匀,并立即找正方向将管子插入承口,使其准直,再加挤压。
当管端插入深度至标记处时保持静待2-3min后再进行下步工序施工。
3、支管安装时先根据坡度要求进行支、吊架安装,然后进行管道安装。
三、安装注意事项
1、埋地管道安装时应在土建回填土并夯实后开挖管沟,沟底可铺100mm-150mm的砂垫层。
管道安装完必须进行灌水试验,并经验收合格后方可进行地面以上的管道安装。
2、管道回填土应分层进行,回填过程中,管道下部与管底间的空隙处必须填实。
3、立管及横支管均需设置伸缩节,设置位置符合设计、规范要求。
伸缩节安装时不可一插到底,应留有一定的空隙。
横管伸缩节应采用锁紧式橡胶圈管件。
4、管材堆放、运输时应小心轻放,排列整齐,不得在烈日下曝晒,以防管材变形。
5、管道安装完毕,应将所有的管口封堵,防止杂物进入管中,并注意对已完工的成品保护。
建筑安装工程室内塑料排水管安装施工工艺及方法
建筑安装工程室内塑料排水管安装施工工艺及方法室内塑料排水管是建筑安装工程中常用的一种管道材料,它具有耐腐蚀、轻便、安装方便等优点,因此使用越来越广泛。
下面我将介绍室内塑料排水管的安装施工工艺及方法。
一、前期准备工作1.查看施工图纸,确定排水管的布置位置和尺寸,并绘制在墙面上。
2.根据排水管的尺寸和长度计算需要的材料和附件数量,并购买好。
3.对施工现场进行清洁,确保没有杂物和灰尘。
二、管道布置1.根据施工图纸上的排水管线路和尺寸,确定管道的布置位置,并在墙面上标出管道轴线。
2.根据排水管的尺寸和长度,将塑料排水管切割成合适的长度,并使用内外切割刀对切口进行修整。
3.使用管道夹具将排水管固定在墙面上,保持管道与墙面垂直,并保持适当的坡度。
三、管道连接1.使用直接快速连接器将两段排水管进行连接。
先将连接器的一个端口插入其中一段排水管的一端,然后将另一端口插入另一段排水管的一端,确保连接器两端卡紧。
2.使用同样的方法将其他排水管连接起来,确保每个连接点都紧密且无漏水。
3.对连接点进行密封处理,使用特制的密封胶条将连接点包裹,并确保密封胶条完全贴合排水管的表面。
四、防水处理1.在排水管的连接点和弯曲处使用特制的防水胶进行覆盖,确保排水管的连接部位具有良好的防水性能。
2.在排水管穿墙和地面处使用特制的防水套管进行包裹,确保排水管与墙面和地面之间的连接部位具有良好的防水性能。
五、验收与测试1.完成排水管的安装后,对排水管进行全面的验收。
检查每个连接点是否紧密、无漏水,并使用高压水龙头进行冲洗,测试排水管的排水性能。
2.对排水管进行压力测试,将一定压力的水注入排水管,观察一段时间内是否有漏水现象,并记录测试结果。
在进行室内塑料排水管的安装施工过程中,需要保证工艺和方法正确、严谨,并严格按照相关标准进行操作,以确保排水管的安装质量和使用性能。
室内塑料排水管道安装施工方案
室内塑料排水管道安装施工方案1.前期准备工作:施工前需要进行详细的设计和规划,确定排水系统的布局和管道的走向。
同时,需要充分了解现场情况,包括墙体结构、地面状况等。
根据设计要求和实际情况,准备所需的材料和工具。
2.密封处理:室内塑料排水管道需要进行密封处理,以确保排水系统的密封性能。
在接口处使用特殊的密封胶条或密封胶水进行封闭。
该步骤非常重要,可以避免漏水问题。
3.管道安装:根据设计要求和施工方案,安装主管道和分支管道。
首先安装主管道,然后根据需要添加分支管道。
确保管道的走向和坡度符合要求。
在安装过程中,需要注意管道的连接方式和固定方式,确保管道的牢固性。
4.排水设备安装:在管道安装完成后,安装各种排水设备,如马桶、洗手盆、浴缸等。
根据设备的尺寸和要求,进行相应的安装和连接。
确保设备的密封性和稳固性。
5.测试和检查:安装完成后,进行测试和检查工作。
使用专用工具测试排水系统的压力和流量,确保系统的正常工作。
检查各个接口和连接处是否牢固,并进行必要的调整和修复。
6.清理和维护:完成测试和检查后,进行系统的清理工作。
清除施工过程中产生的垃圾和残留物,并使用专用清洁剂清洗排水设备。
定期进行系统的维护,检查管道的状况,清除积存的污垢和阻塞物。
总结起来,室内塑料排水管道安装施工方案包括前期准备、密封处理、管道安装、排水设备安装、测试和检查以及清理和维护等多个步骤。
在施工过程中,需要根据设计要求和实际情况进行合理安排和调整,并注意施工质量和安全问题。
只有做到以上各个方面的全面考虑和精细施工,才能确保室内塑料排水管道的安装质量和使用效果。
室内UPVC塑料排水管道安装施工方案
室内UPVC塑料排水管道安装施工方案室内UPVC塑料排水管道是一种常见的排水系统,用于室内卫生间、厨房、洗衣房等地方的污水排放。
其特点是轻巧、耐腐蚀、易安装和维修等,因此在建筑行业中被广泛采用。
以下是室内UPVC塑料排水管道安装施工方案的详细说明。
一、材料和工具准备1.UPVC塑料管道:选用符合国家标准的管材,符合要求的直径和长度。
2.PVC排水管道配件:包括弯头、三通、四通、法兰、密封球等。
3.切割工具:使用锯条、管材切割器或电锯等工具进行管道的切割。
4.清洁工具:使用刷子、布等工具进行管道内部和外部的清洁。
5.粘接剂:选用符合要求的PVC粘接剂,确保粘接强度。
6.手工具:包括码尺、螺丝刀、榔头、刀具等工具。
二、测量和布置1.根据设计图纸,测量和确定排水管道的位置和高度。
2.将测量结果标记在墙壁和地面上,作为管道的参考点。
3.根据标记点,利用码尺等工具绘制出管道的布置图。
三、安装管道1.根据布置图,在墙壁和地面上钻孔,安装管道支架。
支架的间距根据管道的直径和长度确定。
2.一段段地安装UPVC塑料管道。
首先将管道放置在支架上,然后使用粘接剂将管道与管道配件连接起来。
3.确保管道连接口处没有残留物,使用刷子和布清洁管道和管道配件的内部和外部。
4.在管道的弯头、三通、法兰等关键位置使用密封球进行密封,以确保排水系统的密封性能。
5.定期检查管道的安装情况,确保所有管道都被正确安装。
6.在安装完所有的管道后,进行水压测试,以确保管道系统的密封性能。
四、验收和维护1.对安装完成的管道进行验收,检查是否存在漏水、渗水和管道连接是否牢固等问题。
2.做好管道系统的标志和验收记录,以备日后维护和维修使用。
3.定期进行管道系统的维护和保养,以延长管道的使用寿命。
以上是室内UPVC塑料排水管道安装施工方案的大致步骤和要点。
在实际施工过程中,需要根据具体情况进行调整和操作。
同时,为了确保工程质量,建议在施工过程中严格按照国家标准进行操作,并确保使用符合要求的材料和工具。
室内塑料排水管道安装工艺标准
室内塑料排水管道安装工艺标准
室内塑料排水管道安装工艺标准
为了确保塑料排水管道的安装质量与可靠性,以下是一些安装标准和流程。
1. 施工前准备:
(1) 检查设计图纸,确定管道的位置、接口和施工流程。
(2) 检查管道材料的规格、型号、批次、数量等信息是否符合设计要求。
(3) 对工作场地进行检查,确认现场环境和设施是否安全、干净和符合施工标准。
2. 塑料排水管道的安装步骤:
(1) 切割与连接管道:
在管道连接处或弯曲的地方,将管道用锯子或电锯等工具进行切割。
然后,将连接器放入管道中,并使其与管道的外形相似。
检查连接口的位置是否正确,确保连接器能够正确地注入管道中。
(2) 安装管道支架:
在管道连接处或支架的位置,应安装支架以保持管道的水平或垂直,以避免负荷或管道变形。
支架的间距应不超过1米。
(3) 确定管道的坡度:
1。
(修订版)PVC排水管道安装技术流程
(修订版)PVC排水管道安装技术流程1. 概述PVC排水管道是一种轻质、高强度的塑料管道,广泛应用于建筑、化工、环保等领域的排水系统。
本技术流程详细介绍了PVC排水管道的安装步骤,以保证管道系统的正常运行和安全性。
2. 准备工作- 确认管道布置图和施工方案,了解管道的走向、规格和长度。
- 检查管道及配件的质量和数量,确保符合设计要求。
- 准备施工工具和设备,如切割机、电钻、螺丝刀等。
- 对施工人员进行技术培训和安全教育。
3. 管道切割使用切割机或钢锯按照设计长度切割PVC管道,切割面应平整、光滑,无毛刺。
切割时应注意安全,佩戴防护眼镜和手套。
4. 管道连接- 采用承插式连接时,将管道插入承口内,确保插入深度符合要求。
- 采用对接式连接时,将两端管道的对接面擦拭干净,均匀涂抹专用胶水。
- 连接后,用手轻拉管道,检查连接是否牢固。
5. 管道铺设- 按照布置图和施工方案,将管道铺设到设计位置。
- 管道的弯曲部分应采用专用弯头连接,弯曲半径应符合要求。
- 在管道交叉、分支处,应采用专用三通、四通连接。
6. 固定和吊装- 使用吊钩、吊架或其他固定设备,将管道固定在建筑结构上。
- 管道吊装时,应采用专用吊具,避免对管道造成损伤。
7. 系统测试- 管道安装完成后,进行系统压力测试,测试压力不应低于工作压力的1.5倍。
- 测试过程中,观察管道是否有渗漏、破裂等现象。
- 测试合格后,进行系统清水冲洗,确保管道内无杂质。
8. 系统验收- 检查管道安装质量,包括管道的走向、连接、固定等。
- 检查管道系统是否有渗漏、损坏等现象。
- 验收合格后,填写验收记录表,提交相关资料。
9. 安全与环保- 施工过程中,严格遵守安全操作规程,确保人身安全。
- 妥善处理废弃物和废水,避免对环境造成污染。
10. 技术支持与维护- 施工过程中,如有技术问题,及时与技术部门沟通,寻求支持。
- 管道系统运行后,定期进行维护和检查,确保系统正常运行。
室内塑料排水管道安装方法
室内塑料排水管道安装方法第一步:确定设计方案在进行室内塑料排水管道安装之前,需先确定合适的设计方案。
根据建筑的结构、用途以及排水系统的需求,确定管道的走向、大小和连接方式等。
第二步:准备工作在进行安装之前,需要准备好必要的工具和材料。
工具包括切割工具、电焊机、胶水、油漆刷等。
材料包括PVC管道、弯头、三通、接头等。
第三步:测量和切割根据设计方案,使用卷尺等工具进行测量并标记出管道的位置和长度。
使用切割工具将PVC管道按照合适的长度切割。
注意保持切口平整,以便后续的焊接和连接。
第四步:焊接和连接使用电焊机对PVC管道进行焊接。
先将管道表面清洁干净,然后使用电焊机将管道熔化并迅速连接。
焊接完成后,用胶水或密封胶密封管道连接处,以确保排水系统的密封性。
第五步:安装支架和吊管在墙壁或天花板上安装支架,用于支撑和固定管道。
根据需要,可以使用U型夹或支撑片等固定管道,确保其稳定性。
如果需要跨越空间或平行于地面安装管道,可以使用吊管装置来提供支撑。
第六步:清洁和测试在完成管道的安装后,需对其进行清洁。
使用刷子和水冲洗管道的内部和外部,确保排水通畅。
然后进行系统测试,使用适当的工具和设备,检查排水系统的运行状况和密封性。
第七步:维护和保养一旦排水系统安装完毕,定期进行维护和保养是非常重要的。
定期检查排水系统是否有漏水或堵塞情况,及时清除堵塞物,确保系统能够正常运行。
总结:室内塑料排水管道的安装方法包括确定设计方案、准备工作、测量和切割、焊接和连接、安装支架和吊管、清洁和测试以及维护和保养。
正确的安装方法可以确保排水系统的正常运行和使用寿命。
在进行安装时,需要注意安全措施,遵循相关的操作规程,确保工作的质量和安全。
室内塑料排水管道安装工艺标准
(104—1998)
11范围
本工艺标准适用于民用及一般工业建筑室内生活排水ห้องสมุดไป่ตู้雨水及有酸碱性的排水管道安装工程。
22施工准备
2.1材料要求:
2.1.1管材为硬质聚氯乙烯(UPVC)。所用粘接剂应是同一厂家配套产品,应与卫生洁具连接相适宜,并有产品合格证及说明书。
2.1.2管材内外表层应光滑,无气泡、裂纹,管壁薄厚均匀,色泽一致。直管段挠度不大于1%。管件造型应规矩、光滑,无毛刺。承口应有梢度,并与插口配套。
3.4立管安装:首先按设计坐标要求,将洞口预留或后剔,洞口尺寸不得过大,更不可损伤受力钢筋。安装前清理场地,根据需要支搭操作平台。将已预制好的立管运到安装部位。首先清理已预留的伸缩节,将已预制好的立管运到安装部位。首先清理已预留的伸缩节,将锁母拧下,取出U型橡胶圈,清理杂物。复查上层洞口是否合适。立管插入端应先划好插入长度标记,然后涂上肥皂液,套上锁母及U型橡胶圈。安装时先将立管上端伸入上一层洞口内,垂直用力插入至标记为止(一般预留胀缩量为20~30mm)。合适后即用自制U型钢制抱卡紧固于伸缩节上沿。然后找正找直,并测量顶板距三通口中心是否符合要求。无误后即可堵洞,并将上层预留伸缩节封严。
3.9粘接剂易挥发,使用后应随时封盖。冬季施工进行粘接时,凝固时间为2~3min。粘接场所应通风良好,远离明火。
4质量标准
4.14.1保证项目:
4.1.1管道的材质、规格、尺寸、粘接剂的技术性能必须符合设计要求。
4.1.2隐蔽的排水管及雨水管道的灌水试验结果必须符合设计要求。
检验方法:检查区(段)灌水试验记录,管材出厂证明及粘接剂合格证。
3.7排水管道安装后,按规定要求必须进行闭水试验。凡属隐蔽暗装管道必须按分项工序进行。卫生洁具及设备安装后,必须进行通水通球试验。且应在油漆粉刷最后一道工序前进行。
PVC排水管的安装方法
PVC排水管的安装方法
PVC排水管安装方法,室内和室外有点区别,室内直接靠墙角开孔装上然后固定做好防水.室外是有专门的卡口,一头用膨胀螺丝等固定在外墙,另一头是PVC的卡口卡住管子就OK接口处用直接加PVC胶水粘接.要活动的话要用活结.
PVC排水管道正确的安装方法:
(1)污水采用PVC-U芯层发泡排水管,胶粘及法兰接口.
(2)根据图纸要求,结合实际情况,按预留口位置测量尺寸,绘制加工草图
(3)根据草图量好管道尺寸,进行断管.断口要平齐,用锉刀或刮刀除掉断口内外飞刺,外棱锉出15℃角.
(4)粘接前,应对承插口先插入试验,不得全部插入,一般为承口的3/4深度,试插合格后,用棉布将承插口需粘接部位的水分、灰尘擦拭干净.如有油污,需要丙酮除掉.用毛刷涂抹粘接剂,先涂抹承口后涂抹插口,随即用力垂直插入,插入粘接时,将插口稍做转动,以利粘接剂分布均匀,约30-60min即可粘接牢固.
(5)塑料排水管道安装时,可采用铅丝临时吊挂,进行预安装,调整甩口坐标、位置、管道标高、坡度符合设计要求进行粘接,并及时校正甩口坐标位置、标高坡度.待粘接固化后,安装固定支撑件但不宜卡固过紧.采用金属支架时,必须在与管外径接触处垫好橡胶垫片.
(6)排水立管最低层和最高层应设检查口,检查口中心距地面为1.0米.
(7)管道安装好后应及时堵管洞,按规范要求支模封堵,安装后的管道严禁攀登或借做他用.
按照上面的安装办法,既能实现排水管道正常工作的目的,又能保证PVC排水管道的正常使用寿命.。
室内塑料排水管道安装施工作业指导书
室内塑料排水管道安装施工作业指导书一、前言室内塑料排水管道的安装施工是建筑工程中的一项重要工作。
正确的安装施工能够确保排水系统的正常运行,避免出现漏水、堵塞等问题。
本指导书将介绍室内塑料排水管道的安装施工步骤和注意事项,以供参考。
二、安装材料和工具准备1. 安装材料:PVC排水管道、管件、密封胶、螺丝等。
2. 安装工具:电动扳手、水平仪、切割锯、电钻、测距工具、扳手等。
三、安装施工步骤1. 确定安装路径:在排水系统的设计图纸基础上,确定排水管道的安装路径。
需要注意的是,排水管道要尽量避免与电线、水管等其他管道交叉,避免发生干扰。
2. 规划出口位置:根据设计要求和实际需求,确定排水管道的出口位置。
出口位置应该选择在易于接入污水系统的位置,同时避免影响美观。
3. 安装支架:根据安装路径,使用电钻和螺丝将支架固定在墙壁或者天花板上。
支架的数量应根据排水管道的长度和管道直径综合考虑,确保管道能稳固地固定在支架上。
4. 切割管道:根据所需长度,使用切割锯将PVC管道剪裁成合适的长度。
切割时要注意保持切割面平整,避免出现毛刺。
5. 安装管件:将切割好的管道安装到支架上,并根据需要使用管件连接不同的管道。
在安装过程中,要确保管道和管件之间的连接紧密,使用密封胶进行密封。
6. 连接排水系统:将排水管道上的出口位置与污水系统连接起来。
连接时要确保连接处密封完好,防止漏水。
7. 测试排水效果:将一定量的水注入排水管道,观察是否有漏水情况。
同时检查排水管道的通畅程度,如果发现有堵塞的情况,需要进行疏通处理。
8. 固定管道:在安装完成后,使用扳手将管道上的螺丝拧紧,确保管道固定牢固。
四、注意事项1. 安装过程中要注意自身安全,佩戴好安全帽、手套等个人防护用品。
2. 在进行切割和安装操作时,要注意保护好眼睛,避免切割屑和碎片伤害。
3. 确认安装路径和出口位置时,要仔细检查设计图纸,避免错误安装。
4. 在进行连接和固定操作时,要确保连接处牢固,防止漏水和松动。
建筑室内塑料(PP—R)给水管道安装工艺规范标准
建筑室内塑料(PP—R)给水管道安装工艺规范标准目录第一节材料要求 (2)第二节主要工具 (2)第三节操作工艺 (2)第四节质量标准 (7)第五节成品保护 (9)第六节应注意的质量问题 (9)室内PP —R 给水管道安装,适用于建筑中室内生活给水、生活热水和饮用洁净水,工作压力不大于0.6MPa 工作温度不高于70C º的管道安装。
第一节 材料要求1.1 生活给水系统所选用的聚炳稀管材和管件,应有质量部门的产品合格证,并应具有市有关卫生、建材等部门的认证文件。
1.2 产品质量要求:管材管件的外观质量应符合下列规定:(1) 管材和管件的外壁应光滑平整,无气泡、裂口、裂纹、脱皮和明显的痕纹、缺陷,色泽基本一致,冷水管、热水管必须有醒目的永久标记。
(2) 管材不应有可见杂质和不透光,管材的端面应垂直于管材的轴线。
(3) 管件应完整、无缺损、无变形,和模缝浇口应平整、无开列。
(4) 建筑给水用聚炳稀管材和管件的公称压力的选用,应根据长期工作的最高水温、承受的水压和要求使用年限确定和设计。
(参考国标冷热水聚丙烯系统。
(5) 给水管道必须采用与管材相适应的管件生活给水系统所涉及的材料必须达到饮用水卫生标准。
(6) 给水管道材料必须具备卫生检测报告。
第二节 主要工具2.1机具:手持式热熔机、手电钻、电锤、和手动试压泵等。
2.2 工具:专用断管器、活扳手、管钳、手锤。
第三节 操作工艺3.1 工艺流程 安装准备 预制加工 干管安装 管道冲洗支管安装 管道保温 立管安装3.2安装准备:认真熟悉图纸,根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。
参看有关专业设备图和装修建筑图,核对各种管道的坐标、标高是否有交叉,管道排列所用空间是否合理。
有问题及时与设计和有关人员研究解决,办好变更洽商记录。
3.3预制加工:按设计图纸画出管道分路、管径、变径、预留管口,阀门位置等施工草图,在实际安装的结构位置做上标记,按标记分段量出实际安装的准确尺寸,记录在施工草图上,然后按草图测得的尺寸预制加工(断管、调直、校对、热熔),分组连接。
室内UPVC塑料排水管道安装施工方案
室内UPVC塑料排水管道安装施工方案适用于民用及一般工业建筑室内生活排水、雨水及有酸碱性的排水管道安装,也可用于工业排水管道安装(考虑材料耐化学性和耐热性能,以及满足需要情况下)。
一、材料要求1管材为硬质量氯乙烯(UPVC)。
所用粘接剂应是同一厂家配套产品,应与卫生洁具连接相适宜。
管材、管件防、火套管、阻火圈应有检验试验报告、产品生产许可证明、产品合格证及说明书。
2管材、管件内外表层应光滑,无气泡、裂纹,管壁厚度符合相关生产标准且薄厚均匀,色泽一致,管材直段挠度应不小于1%。
管件造型应规矩、光滑、无毛刺,承口应有度与管材外径插口配套。
3其他材料:粘接剂、卡架、型钢、圆钢、镀锌螺栓应符合相关质量要求,并满足使用要求。
二、主要机具砂轮锯、手锯、铣口器、钢刮板、板锉、手电钻、冲击钻、活搬手、手锤、水平尺、套丝板、毛刷、线坠、棉纱等。
三、作业条件1埋设管道,应挖好槽沟,槽沟要平直,必须有坡度,沟底夯实。
2暗装管逆(包括设备层、竖井、吊顶内的管道)首先应核对各种管道的标高、坐标的排列有无矛盾。
预留孔洞、预埋件已配合完成。
上建模板已拆除,操作场地清理干净,安装高度超过3.5m应搭好架子。
3室内明装管道要与结构进度相隔二层的条件下进行安装。
室内地平线应弹好,初装修抹灰工程己完成。
安装场地无障碍物。
室内地平线已弹好。
四、操作工艺(一)工艺流程:(二)预制加工:根据图纸要求并结合实际情况,按预留口位置测量尺寸,绘制加工草图。
根据草图量好管道尺寸,进行断管。
断口要平齐,用铣刀或刮刀除掉断口内外飞刺,外棱铣出15°角。
粘接前应对承插口先插入试验,不得全部插入,一般为承口的3/4深度。
试插合格后,用棉布将承插口需粘接部位的水分、灰尘擦拭干净。
如有油污需用丙酮除掉。
用毛刷涂抹粘接剂,先涂抹承口后涂抹插口,随即用力垂直插入,插入粘接时将插口稍作转动,以利粘接剂分布均匀,一约30~60min即可粘接牢固。
粘牢后立即将溢出的粘接剂擦拭干净。
室内塑料排水管道安装技术交底
室内塑料排水管道安装工艺标准11范围本工艺标准适用于民用及一般工业建筑室内生活排水、雨水及有酸碱性的排水管道安装工程。
22施工准备2.1 材料要求:2.1.1 管材为硬质聚氯乙烯(UPVC)。
所用粘接剂应是同一厂家配套产品,应与卫生洁具连接相适宜,并有产品合格证及说明书。
2.1.2 管材内外表层应光滑,无气泡、裂纹,管壁薄厚均匀,色泽一致。
直管段挠度不大于1%。
管件造型应规矩、光滑,无毛刺。
承口应有梢度,并与插口配套。
2.1.3 其它材料:粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂等。
2.2 主要机具:2.2.1 手电钻、冲击钻、手锯、铣口器、钢刮板、活扳手、手锤、水平尺、套丝板、毛刷、棉布、线坠等。
2.3 作业条件:2.3.1 埋设管道,应挖好槽沟,槽沟要平直,必须有坡度,沟底夯实。
2.3.2 暗装管道(包括设备层、竖井、吊顶内的管道)首先应核对各种管道的标高、坐标的排列有无矛盾。
预留孔洞预埋件已配合完成。
土建模板已拆除,操作场地清理干净,安装高度超过3.5m应搭好架子。
2.3.3 室内明装管道要与结构进度相隔二层的条件下进行安装。
室内地平线应弹好,初装修抹灰工程已完成。
安装场地无障碍物。
3 操作工艺3.1 工艺流程:安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→闭水试验→通水试验3.2 预制加工:根据图纸要求并结合实际情况,按预留口位置测量尺寸,绘制加工草图。
根据草图量好管道尺寸,进行断管。
断口要平齐,用铣刀或刮刀除掉断口内外飞刺,外棱铣出15°角。
粘接前应对承插口先插入试验,不得全部插入,一般为承口的3/4深度。
试插合格后,用棉布将承插口需粘接部位的水分、灰尘擦拭干净。
如有油污需用丙酮除掉。
用毛刷涂抹粘接剂,先涂抹承口后涂抹插口,随即用力垂直插入,插入粘接时将插口中稍作转动,以利粘接剂分布均匀,约30s至1min即可粘接牢固。
粘牢后立即将溢出的粘接剂擦拭干净。
室内塑料排水管道安装工艺标准
1—1—4室内塑料排水管道安装工艺标准
(104—1998)
11范围
本工艺标准适用于民用及一般工业建筑室内生活排水、雨水及有酸碱性的排水管道安装工程。
22施工准备
2.1材料要求:
2.1.1管材为硬质聚氯乙烯(UPVC)。所用粘接剂应是同一厂家配套产品,应与卫生洁具连接相适宜,并有产品合格证及说明书。
3.5支管安装:首先剔出吊卡孔洞或复查预埋件是否合适。清理场地,按需要支搭操作平台。将预制好的支管按编号运至现场。清除各粘接部位的污物及水分。将支管水平初步吊起,涂抹粘接剂,用力推入预留管口。根据管段长度调整好坡度。合适后固定卡架,封闭各预留管口和堵洞。
3.6器具连接管安装:核查建筑物地面、墙面做法、厚度。找出预留口坐标、标高。然后按准确尺寸修整预留洞口。分部位实测尺寸做记录,并预制加工、编号。安装粘接时,必须将预留管口清理干净,再进行粘接。粘牢后找正、找直,封闭管口和堵洞打开下一层立管扫除口,用充气橡胶堵封闭上部,进行闭水试验。合格后,撤去橡胶堵,封好扫除口。
3.4立管安装:首先按设计坐标要求,将洞口预留或后剔,洞口尺寸不得过大,更不可损伤受力钢筋。安装前清理场地,根据需要支搭操作平台。将已预制好的立管运到安装部位。首先清理已预留的伸缩节,将已预制好的立管运到安装部位。首先清理已预留的伸缩节,将锁母拧下,取出U型橡胶圈,清理杂物。复查上层洞口是否合适。立管插入端应先划好插入长度标记,然后涂上肥皂液,套上锁母及U型橡胶圈。安装时先将立管上端伸入上一层洞口内,垂直用力插入至标记为止(一般预留胀缩量为20~30mm)。合适后即用自制U型钢制抱卡紧固于伸缩节上沿。然后找正找直,并测量顶板距三通口中心是否符合要求。无误后即可堵洞,并将上层预留伸缩节封严。
全长(25m以上)
室内塑料排水管道安装施工作业指导书(通用版)
室内塑料排水管道安装施工作业指导书(通用版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位:______________________姓名:______________________日期:______________________编号:AQ-SN-0369室内塑料排水管道安装施工作业指导书(通用版)1.适用范围适用于建筑给排水工程中的室内塑料(硬聚氯乙烯)排水管道安装工程。
2.2主要机具①机械设备:台钻、切管机、电动试压泵等。
②通用和专用工具:手电钻、冲击电钻、电锤、手锯、扳手、钢锉、刮刀、手锤、毛刷等。
③检测装置:钢卷尺、水平尺、钢片尺、线坠等。
3.成品保护3.1管材和管件在运输、装卸、储存和搬动过程中,应排列整齐,轻拿、轻放,不得乱堆乱放、不得曝晒。
3.2塑料管承插口的粘接过程中不得用手锤敲打。
3.3管道安装完成后,应将所有管口封闭严密,防止杂物进入,造成管道堵塞。
3.4土建倒地坪前将地漏、清扫口、灌水口等进行临时封堵,以防堵塞。
3.5每层楼的立管安装完后均应用UPVC管的塑料包装袋将立管包好,用透明胶带将其扎口,防止封洞时泥浆沿管下流污染立管表面或油漆粉刷时污染。
3.6严禁利用塑料管道作为脚手架的支点或安全带的拉点,吊顶的吊点,封洞支模的支点。
3.7不允许明火烘烤塑料管,以防管道变形。
3.8管道系统的安装宜在墙面粉刷后连续施工,当安装间断时,敞口处应临时封闭。
4.安全环保措施4.1安全措施①穿楼板洞还未封堵(管井立管楼层固定支承还未加设)时立管底端还应临时用木方或砖块支撑,防止立管下坠伤人。
②打楼板眼时,上层楼板应盖好,下层有人看护,打眼时下层相应部位不得有人和物。
室内塑料排水管道的安装
4.支管安装:在连接2个及2个以上大便器或3个以上卫生器具的污水横管上设清扫口,污水管的起点的清扫口与管道相垂直的墙面距离不得小于200
技术
负责人
交底人
接受人
年月日鲁建5-1
技术交底记录
工程名称
临沂市检察院办案及技术用房
分部工程
水施
分项工程名称:室内塑料排水管道的安装
交底内容:
mm,清扫口为堵头代替时与墙壁面距离不得小于400mm.在转角小于是1350的横管上,设置检查口或是清扫口.
4.允许偏差
横管纵横方向弯曲1.5mm/米
立管垂直度3mm/米
技术
负责人
交底人
接受人
年月日鲁建5-1技术交底记录
工程名称
临沂市检察院办案及技术用房
分部工程
水施
分项工程名称:室意的质量问题
1.预制好的管段弯曲或断裂
2.接口处外观不清洁
3.粘接处漏水
4.地漏安装过高或过低,影响使用.
二.作业条件
1.埋设管道,应挖好槽沟,槽沟要平直,必须有坡度,沟底夯实.
2.室内明装管道要与结构进度相隔二层的条件下进行安装,室内地坪线应调好,初装修抹灰工程已完成安装场地无障碍物.
三.操作工艺
1.预制加工:根据图的要求并结合实际情况,按预留台口位置测量尺寸,绘制加工草图.根据草图量好管道尺寸,进行断管,断口要平齐,用铣刀或刮刀除掉断口内外飞刺,粘接前应对承插口先插入试验,不得全部插入,一般为承口的3/4深度,试插合格后,用棉布将承插口需粘接部位的水分,灰尘擦拭干净,用毛刷涂抹粘接剂,先涂抹承口后涂抹插口,随即用力垂直插入
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
底
内
容
1范围:本工艺标准适用于民用及一般工业建筑室内生活排水、雨水及有酸碱性的排水管道安装工程。
2施工准备
2.1材料要求:
2.1.1管材为硬质聚氯乙烯(UPVC)。所用粘接剂应是同一厂家配套产品,应与卫生洁具连接相适宜,并有产品合格证及说明书。
2.1.2管材内外表层应光滑,无气泡、裂纹,管壁薄厚均匀,色泽一致。直管段挠度不大于l%。管件造型应规矩、光滑,无毛刺。承口应有梢度,并与插口配套。
3.7排水管道安装后,按规定要求必须进行闭水试验。凡属隐蔽暗装管道必须按分项工序进行。卫生洁具及设备安装后,必须进行通水通球试验。且应在油漆粉刷最后一道工序前进行。
3.8地下埋设管道及出屋顶透气立管如不采用硬质聚氯乙烯排水管件而采用下水铸铁管件时,可采用水泥捻口。为防止渗漏,塑料管插接处用粗砂纸将塑料管横向打磨粗糙。
3.2预制加工:根据图纸要求并结合实际情况,按预留口位置测量尺寸,绘制加工草图。根据草图量好管道尺寸,进行断管。断口要平齐,用铣刀或刮刀除掉断口内外飞刺,外棱铣出15°角。粘接前应对承插口先插入试验,不得全部插入,一般为承口的3/4深度。试插合格后,用棉布将承插口需粘接部位的水分、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂,先涂抹承口后涂抹插口,随即用力垂直插入,插入粘接时将插口稍作转动,以利粘接剂分布均匀,约30s至1min即可粘接牢固。粘牢后立即将溢出的粘接剂擦拭干净。多口粘连时应注意预留口方向。
检验方法:观察和尺量检查。
4.1.6排水系统竣工后的通水试验结果,必须符合设计要求和施工规范规定。
检验方法:通水检查或检查通水试验记录。
4.2基本项目:
4.2.1管道支(吊、托)架及管座(墩)的安装应符合以下规定:
4.2.1.1排列整齐,支架与管子接触紧密。
4.2.1.2托架距离应符合表1-10的规定。
全长(5m以上)不大于15
5成品保护:
5.1管道安装完成后,应将所有管口封闭严密,防止杂物进入,造成管道堵塞。
5.2安装完的管道应加强保护,尤其立管距地2m以下时,应用木板捆绑保护。
3.4立管安装:首先按设计坐标要求,将洞口预留或后剔,洞口尺寸不得过大,更不可损伤受力钢筋。安装前清理场地,根据需要支搭操作平台。将已预制好的立管运到安装部位。首先清理已预留的伸缩节,将锁母拧下,取出U型橡胶圈,清理杂物。复查上层洞口是否合适。立管插入端应先划好插入长度标记,然后涂上肥皂液,套上锁母及U型橡胶圈。安装时先将立管上端伸入上一层洞口内,垂直用力插入至标记为止(一般预留胀缩量为20~30mm)。合适后即用自制U型钢制抱卡紧固于伸缩节上沿。然后找正找直,并测量顶板距三通口中心是否符合要求。无误后即可堵洞,并将上层预留伸缩节封严。
塑料排水横管固定件的间距表1-10
公称通径(mm)5075100
支架间距(mm)0.60.81.0
4.2.1.3允许偏差项目见表l-11。
室内塑料排水管道安装的允许偏差和检验方法表1-11
项目允许偏差(mm)检查方法
每1m1.5用水准仪(水平尺)、
全长(25m以上)不大于38直尺、拉线和尺量检查
每1m3
的标高、坐标的排列有无矛盾。预留孔洞、预埋件已配合完成。土建模板已拆除,操作场地清理干净,安装高度超过3.5m应搭好架子。
2.3.3室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好,初装修抹灰工程已完成。安装场地无障碍物。
3操作工艺
3.1工艺流程:
安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→闭水试验→通水试验
3.5支管安装:首先剔出吊卡孔洞或复查预埋件是否合适。清理场地,按需要支搭操作平台。将预制好的支管按编号运至现场。清除各粘接部位的污物及水分。将支管水平初步吊起,徐抹粘接剂,用力推入预留管口。根据管段长度调整好坡度。合适后固定卡架,封闭各预留管口和堵洞。
3.6器具连接管安装:核查建筑物地面、墙面做法、厚度。找出预留口坐标、标高。然后按准确尺寸修整预留洞口。分部位实测尺寸做记录,并预制加工、编号。安装粘接时,必须将预留管口清理干净,再进行粘接。粘牢后找正、找直,封闭管口和堵洞。打开下一层立管扫除口,用充气橡胶堵封闭上部,进行闭水试验。合格后,撤去橡胶堵,封好扫除口。
4.1.3管道的坡度必须符合设计要求或施工规范规定。
检验方法:检查隐蔽工程记录或用水准仪(水平尺)、拉线和尺量检查。
4.1.4管道及管道支座(墩),严禁铺设在冻土和未经处理的松土上。
检查方法:观察检查或检查隐蔽工程记录。
4.1.5排水塑料管必须按设计要求装伸缩节。如设计无要求,伸缩节间距不大于4m。
3.3干管安装:首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。埋入地下时,按设计坐标、标高、坡向、坡度开挖槽沟并夯实。采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施工条件具备时,将预制加工好的管段,按编号运至安装部位进行安装。各管段粘连时也必须按粘接工艺依次进行。全部粘连后,管道要直,坡度均匀,各预留口位置准确。安装立管需装伸缩节,伸缩节上沿距地坪或蹲便台70~100mm。干管安装完后应做闭水试验,出口用充气橡胶堵封闭,达到不渗漏,水位不下降为合格。地下埋设管道应先用细砂回填至管上皮100mm,上覆过筛土,夯实时勿碰损管道。托吊管粘牢后再按水流方向找坡度。最后将预留口封严和堵洞。
2.1.3其它材料:粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂等。
2.2主要机具:
2.2.1手电钻、冲击钻、手锯、铣口器、钢刮板、活扳手、手锤、水平尺、套丝板、毛刷、棉布、应措好槽沟,槽沟要平直,必须有坡度,沟底夯实。
2.3.2暗装管道(包括设备层、竖井、吊顶内的管道)首先应核对各种管道
3.9粘接剂易挥发,使用后应随时封盖。冬季施工进行粘接时,凝固时间为2~3min。粘接场所应通风良好,远离明火。
4质量标准
4.1保证项目:
4.1.1管道的材质、规格、尺寸、粘接剂的技术性能必须符合设计要求。
4.1.2隐蔽的排水管及雨水管道的灌水试验结果必须符合设计要求和施工规范规定。
检验方法:检查区(段)灌水试验记录,管材出厂证明及粘接剂合格证。
