泵站建筑设计说明
排涝泵站建筑方案设计
排涝泵站建筑方案设计排涝泵站设计方案排涝泵站是城市雨水排泄和排涝的重要设施，对于城市的排水系统和抗涝能力起着至关重要的作用。
本文将介绍一种排涝泵站的建筑方案设计，并对其进行详细描述和分析。
该排涝泵站的设计目标是在保证排涝功能的前提下，融入周围环境，增强城市景观，提升城市形象。
该设计方案采用了以下几个重要的设计原则和构思：1. 外观造型：排涝泵站外观采用了现代化的建筑风格，整体呈现流线型设计，使其在城市中成为一道亮丽的风景线。
建筑立面采用了玻璃幕墙和金属饰面材料，使其具有现代感和科技感。
2. 建筑尺度：该泵站相对较小，与周围的建筑比例协调，不会给人产生压抑感。
同时，建筑高度合理，确保泵站内部设备的正常运行，并便于维护和管理。
3. 绿化景观：为了与周围环境相协调，泵站周边布置了大量的绿化景观，包括草坪、花坛和小品等。
这些绿化景观不仅提升了城市景观，还能起到一定的降温和净化空气的作用。
4. 照明设计：泵站的照明设计采用了节能环保的LED灯，照明效果明亮而柔和。
夜晚时分，泵站的照明会自动点亮，为周边居民提供安全的照明环境。
5. 通风设计：为了排除排涝泵站内的污泥和异味，采用了科学合理的通风系统设计，确保泵站内空气清新，减少异味的蔓延。
除了以上几个设计原则，排涝泵站的实用性和可操作性也是重要的考虑因素。
在内部设计方面，泵站采用了模块化设计，使得设备布置合理，方便运维人员进行维护和管理。
同时，为了保证排涝能力，泵站还配备了高效能的排水泵和自动控制系统，确保在降雨时可以及时排水，保护城市不受洪涝灾害的侵袭。
综上所述，这个排涝泵站设计方案充分考虑了建筑美观性、环境协调性和实用性，既满足了排涝功能的要求，又不失城市景观的魅力。
在未来的城市建设中，我们需要更多这样设计创新的泵站，为城市的发展和安全保驾护航。
加压泵站设计
第一章总体规划和整体布局第一节基本资料：一、工程概况：该工程位于我国华东地区某县，根据当地政府批准的关于城市建设规划，有一定的土地面积可供给水工程使用。
该水厂厂址处地形较为平坦，高程在54.80m∽57.40m之间；厂址东、南两侧紧靠国家二级公路，交通极为便利；北临清水河，水量充足；西侧为该县县城。
二、地形资料：高程在44.70m∽70.40m之间，其中城区高程在55.80m∽68.86m之间，（详见1：5000地形图）。
三、地质资料：地下水位为5.5m，地基承载力为4.0kgf/cm2，（详见泵站站址处地质剖面图）。
四、水文资料：1.设计最高水位53.20m，P=95%，Q=935m3/S；2.正常设计水位52.00m，P=90%，Q=290m3/S；3.设计最低水位49.50m，P=75%，Q=65m3/S。
五、气象资料：1.最高气温：36℃，最低气温：-6℃，平均气温：12.3℃；2.主要风向：东南，最大风速：12m/S，平均风速：1.2m/S；3.多年平均降雨量：1039.3mm；4.多年平均蒸发量：803.2mm；5.多年平均无霜期：225天；6.地面径流系数：0.40。
六、水源资料：1.浊度：400度；2.色度：<15度；3.嗅和味：无；4.总硬度：3.5mg当量/；5.碱度：2.8 mg当量/；6.PH值：6.7∽7.7；7.蒸发残渣：450mg/；8.细菌总数：19400个/ml；9.大肠菌群：97000个/ml；10.平均水温7℃；11.其它化学毒理学指标：符合国家标准；七、水厂资料：1.平面布置：（详见枢纽平面布置图）。
2.设计水位：1)地面设计标高： 55.00m；2)澄清池底部高程：51.00m；3)澄清池设计水位：56.00m；4)蓄水池底部高程：44.00m；5)蓄水池设计水位：53.00m。
八、能源资料：可保证Ⅱ级负荷供电，电压等级为100KV，容量为1000KVA，距水厂3.2Km。
泵站

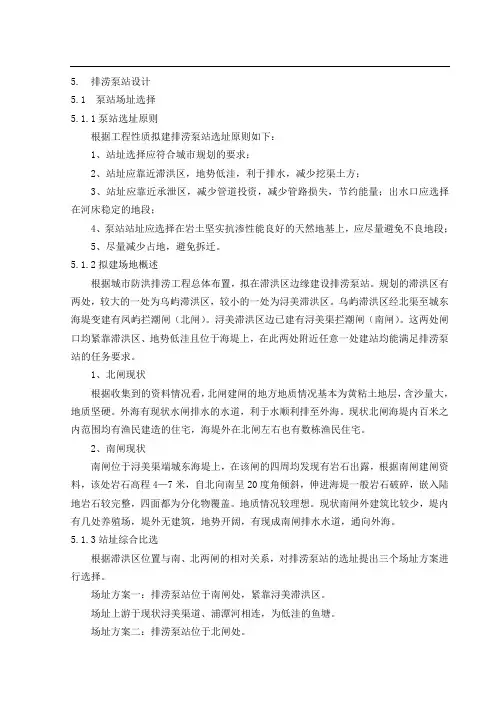

5. 排涝泵站设计5.1 泵站场址选择5.1.1泵站选址原则根据工程性质拟建排涝泵站选址原则如下：1、站址选择应符合城市规划的要求；2、站址应靠近滞洪区，地势低洼，利于排水，减少挖渠土方；3、站址应靠近承泄区，减少管道投资，减少管路损失，节约能量；出水口应选择在河床稳定的地段；4、泵站站址应选择在岩土坚实抗渗性能良好的天然地基上，应尽量避免不良地段；5、尽量减少占地，避免拆迁。
5.1.2拟建场地概述根据城市防洪排涝工程总体布置，拟在滞洪区边缘建设排涝泵站。
规划的滞洪区有两处，较大的一处为乌屿滞洪区，较小的一处为浔美滞洪区。
乌屿滞洪区经北渠至城东海堤变建有凤屿拦潮闸（北闸）。
浔美滞洪区边已建有浔美渠拦潮闸（南闸）。
这两处闸口均紧靠滞洪区、地势低洼且位于海堤上，在此两处附近任意一处建站均能满足排涝泵站的任务要求。
1、北闸现状根据收集到的资料情况看，北闸建闸的地方地质情况基本为黄粘土地层，含沙量大，地质坚硬。
外海有现状水闸排水的水道，利于水顺利排至外海。
现状北闸海堤内百米之内范围均有渔民建造的住宅，海堤外在北闸左右也有数栋渔民住宅。
2、南闸现状南闸位于浔美渠端城东海堤上，在该闸的四周均发现有岩石出露，根据南闸建闸资料，该处岩石高程4—7米，自北向南呈20度角倾斜，伸进海堤一般岩石破碎，嵌入陆地岩石较完整，四面都为分化物覆盖。
地质情况较理想。
现状南闸外建筑比较少，堤内有几处养殖场，堤外无建筑，地势开阔，有现成南闸排水水道，通向外海。
5.1.3站址综合比选根据滞洪区位置与南、北两闸的相对关系，对排涝泵站的选址提出三个场址方案进行选择。
场址方案一：排涝泵站位于南闸处，紧靠浔美滞洪区。
场址上游于现状浔美渠道、浦潭河相连，为低洼的鱼塘。
场址方案二：排涝泵站位于北闸处。
场地现状标高在1.09—1.63米之间，海堤内外全为当地居民自建的民房，北闸与上游乌屿低洼地有一条水道相连。
场址方案三：排涝泵站位于乌屿村西南侧的空地处，紧靠乌屿滞洪区，场地标高为0.78—1.38米之间，上游与菜浦河相连。
泵站方案设计说明

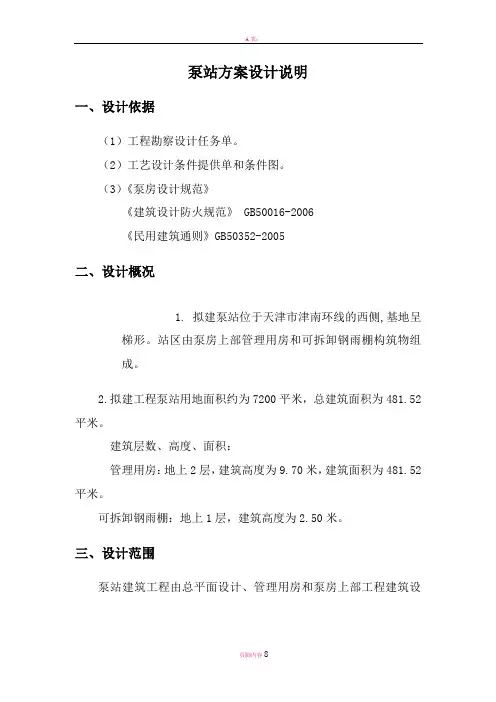

泵站方案设计说明一、设计依据（1）工程勘察设计任务单。
（2）工艺设计条件提供单和条件图。
（3）《泵房设计规范》《建筑设计防火规范》 GB50016-2006《民用建筑通则》GB50352-2005二、设计概况1. 拟建泵站位于天津市津南环线的西侧,基地呈梯形。
站区由泵房上部管理用房和可拆卸钢雨棚构筑物组成。
2.拟建工程泵站用地面积约为7200平米，总建筑面积为481.52平米。
建筑层数、高度、面积：管理用房：地上2层，建筑高度为9.70米，建筑面积为481.52平米。
可拆卸钢雨棚：地上1层，建筑高度为2.50米。
三、设计范围泵站建筑工程由总平面设计、管理用房和泵房上部工程建筑设计。
四、技术要求（1）建筑生产类别为丁类，建筑耐火等级为二级。
（2）建筑抗震设防烈度为七度；建筑抗震设防类别为丙类。
（3）建筑的安全性等级为二级，建筑使用年限为50年。
五、总体布置总平面布置依据泵站工艺布局设计，泵站基地南侧为南环线。
站区区域环境服从城市规划布局，符合城市环境艺术景观及沿街环境景观的要求，力求营造站区的建筑空间环境与园林绿化环境，坚持“以人为本”的设计理念，创造开敞、整洁、美观、舒适的站区高质量生产、生活的工作环境。
泵站基地呈梯形，东西宽度为94.781米左右，南北宽度为53.41米，泵站位于基地北边。
在基地北侧设有一个专门供泵站使用的出入口，场内各功能区由宽为4m的道路相联系，满足消防要求站区环境景观结合设计原则，组织园林绿化环境景观，形成站区良好的园林绿地环境景观与建筑环境景观。
以常绿树种与落叶树种及乔、灌木的有机配置与城市区域环境相隔离，又与城市绿化规划相融合。
六、平面布置按工艺、设备专业要求，组织泵站站区内泵房上部和管理用房的平面功能。
泵站内建筑由管理用房及可拆卸钢雨棚构筑物组成：其中管理用房由变配电间、值班室、控制室、卫生间等生活辅助用房组成。
可拆卸钢雨棚为钢架结构棚。
泵站管理用房建筑面积为481.52m2，结构形式为钢筋混凝土框架结构。
如何做排涝泵站建筑方案设计

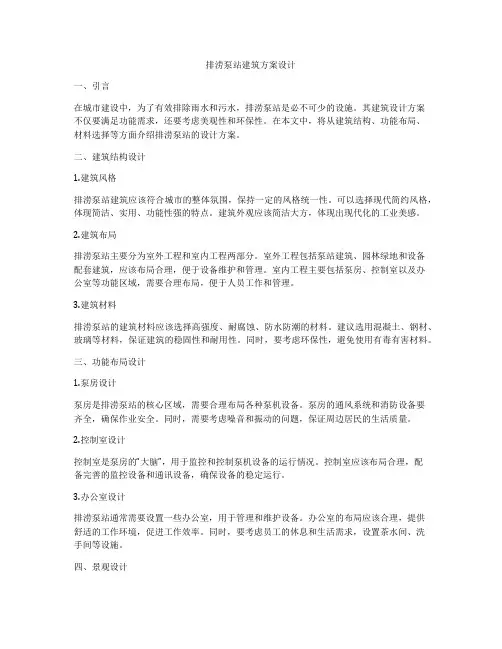

排涝泵站建筑方案设计一、引言在城市建设中，为了有效排除雨水和污水，排涝泵站是必不可少的设施。
其建筑设计方案不仅要满足功能需求，还要考虑美观性和环保性。
在本文中，将从建筑结构、功能布局、材料选择等方面介绍排涝泵站的设计方案。
二、建筑结构设计1.建筑风格排涝泵站建筑应该符合城市的整体氛围，保持一定的风格统一性。
可以选择现代简约风格，体现简洁、实用、功能性强的特点。
建筑外观应该简洁大方，体现出现代化的工业美感。
2.建筑布局排涝泵站主要分为室外工程和室内工程两部分。
室外工程包括泵站建筑、园林绿地和设备配套建筑，应该布局合理，便于设备维护和管理。
室内工程主要包括泵房、控制室以及办公室等功能区域，需要合理布局，便于人员工作和管理。
3.建筑材料排涝泵站的建筑材料应该选择高强度、耐腐蚀、防水防潮的材料。
建议选用混凝土、钢材、玻璃等材料，保证建筑的稳固性和耐用性。
同时，要考虑环保性，避免使用有毒有害材料。
三、功能布局设计1.泵房设计泵房是排涝泵站的核心区域，需要合理布局各种泵机设备。
泵房的通风系统和消防设备要齐全，确保作业安全。
同时，需要考虑噪音和振动的问题，保证周边居民的生活质量。
2.控制室设计控制室是泵房的“大脑”，用于监控和控制泵机设备的运行情况。
控制室应该布局合理，配备完善的监控设备和通讯设备，确保设备的稳定运行。
3.办公室设计排涝泵站通常需要设置一些办公室，用于管理和维护设备。
办公室的布局应该合理，提供舒适的工作环境，促进工作效率。
同时，要考虑员工的休息和生活需求，设置茶水间、洗手间等设施。
四、景观设计1.园林绿化排涝泵站周围的园林绿地是城市的重要景观，应该布置合理、美观。
可以种植一些花草树木，营造舒适的环境气氛。
同时，要注意园林绿地的保养和管理，保持景观的整洁和美观。
2.灯光设计夜晚的排涝泵站也需要一定的照明设施，以增加夜间辨识度和安全性。
可以设置一些景观灯和夜间照明设备，烘托出排涝泵站的氛围和美感。
泵站设计内容
学院：环境与市政工程学院班级：给水排水工程1002班组别：指导老师：目录第一章总体规划及枢纽布局 (3)一．设计任务 (3)二．设计资料 (3)三．设计要求 (3)第二章水泵/机组选型 (5)第一节泵站设计流量及扬程的确定 (5)一流量设计 (5)二扬程设计 (5)第二节水泵机组选择 (5)第三章工况点确定及校核 (7)第一节工况点确定 (7)一单泵工况点的确定 (7)第二节工况点的校核 (8)一、工况点A（QA1HA）校核的内容主要有以下几点： (8)二、工况点的校核 (9)第四章管道设计 (11)第一节管道选择 (11)一．管道材料选择 (11)二．管道线路选择 (11)第二节管道设计 (11)一．长度估算 (11)二．压水管选取 (11)三、铺设方式 (12)第四章厂房设计 (13)第一节泵房内部布置 (13)引水设备： (13)第二节泵房尺寸的确定 (14)一、泵房长度的计算 (14)二、泵房宽度各组成如图 (14)三、泵房高度计算见图： (14)第三节泵房稳定性分析 (15)第六章施工组织设计和工程概算 (18)第一节施工组织设计 (18)施工组织总设计应提出下列成果： (18)第二节工程概预算 (18)一、编制原则和依据 (18)二、基本单价 (18)三、永久工程概预算编制 (19)四、临时工程概算编制 (19)五、其他费用的计算 (19)参考文献 (19)设计心得 (21)第一章总体规划及枢纽布局一．设计任务某地区污水泵站工艺设计。
二．设计资料（一）基本情况（1）此地区为满足城市污水及生产污水排除需要，拟建此地区污水泵站。
（2）此地区污水排放量属于中小型，为此特设计以下排污泵站。
（二）地质及水文资料在拟建此泵站的河流断面的空地布置有钻孔。
有地质柱状图可看出，0～2m 深为砂粘土，以下是页岩。
（三）气象资料年平均气温15.6℃，最高气温39.5℃，最低气温-8.6℃，最大冻土深度0.44m。
泵站设计规范 - 6 泵 房
6 泵房6．1 泵房布置6．1．1、6．1．2 执行这两条规定应注意下列事项：1 站址地质条件是进行泵房布置的重要依据之一。
如果站址地质条件不好，必然影响泵房建成后的结构安全。
为此，在布置泵房时，必须采取合适的结构措施，如减轻结构重量、调整各分部结构的布置等，以适应地基允许承载力、稳定和变形控制的要求。
2 泵房施工、安装、检修和管理条件也是进行泵庐布置的重要依据。
一个合理的泵房布置方案，不仅工程量少、造价低，而且各种设备布置相互协调，整齐美观，便于施工、安装、检修、运行与管理，有良好的通风、采暖和采光条件，符合防潮、防火，防噪声、节能、劳动安全与工业卫生等技术规定，并满足内外交通运输方便的要求。
3 为了做好泵房布置工作，水工、水力机械、电气、金属结构、施工等专业必须密切配合，进行多方案比较，才能选取符合技术先进、经济合理、安全可靠、管理方便原则的泵房布置方案。
6．1．3 本条是强制性条文。
泵房挡水部位顶部安全加高，是指在一定的运用条件下波浪、壅浪计算顶高程以上距离泵房挡水部位顶部的高度，是保证泵房内不受水淹和泵房结构不受破坏的一个重要安全措施。
泵房运用情况有设计和校核两种。
前者是指泵站在设计运行水位或设计洪水位时的运用情况，后者是指泵站在最高运行水位或校核洪水位时的运用情况。
安全加高值取用的是否合理，关系到工程的安全程度和工程量的大小。
现根据已建泵站工程的实践经验，并考虑与现行行业标准《水利水电工程等级划分及洪水标准》SL 252的规定协调一致，确定泵房挡水部位顶部安全加高下限值(见本规范表6．1．3)。
6．1．4 机组间距是控制泵房平面布置的一个重要特征指标，应根据机电设备和建筑结构的布置要求确定。
详见本规范第9．12．2条～第9．12．5条的条文说明。
6．1．5 当机组的台数、布置形式(单列式或双列式布置)、机组间距、边机组段长度确定以后，主泵房长度即可确定，如安装检修间设在主泵房一端，则主泵房长度还应包括安装检修间的长度。
云梦泵站施工组织设计方案
云梦泵站施工组织设计方案一、工程概述云梦泵站位于具体地点，主要用于阐述泵站的主要功能和作用。
该泵站的建设规模为具体规模，设计流量为流量数据，扬程为扬程数据。
泵站的主要建筑物包括泵房、进水池、出水池、配电室等。
二、施工准备（一）技术准备1、熟悉施工图纸和设计文件，组织技术人员进行图纸会审，提出疑问和建议。
2、编制施工组织设计和施工方案，明确施工工艺和施工方法。
3、进行技术交底，将施工技术要求和质量标准传达给施工人员。
（二）现场准备1、平整施工场地，修筑施工道路，确保施工现场交通畅通。
2、搭建临时设施，包括办公区、生活区、仓库等。
3、布置施工用水、用电线路，保证施工期间的水电供应。
（三）材料准备1、根据施工进度计划，编制材料采购计划，确保材料按时供应。
2、对进场材料进行检验和试验，确保材料质量符合要求。
（四）机械设备准备1、根据施工需要，配备足够的施工机械设备，如挖掘机、起重机、搅拌机等。
2、对机械设备进行调试和维护，确保设备性能良好，能够正常运行。
三、施工部署（一）施工组织机构成立项目经理部，明确项目经理、技术负责人、施工员、质检员、安全员等岗位职责，确保施工管理有序进行。
（二）施工任务划分将整个工程划分为若干个施工区域，分别安排专业施工队伍进行施工，确保施工进度和质量。
（三）施工顺序1、先进行泵房基础施工，然后进行泵房主体结构施工。
2、进水池和出水池施工与泵房施工同步进行。
3、最后进行配电室等附属设施施工。
（四）施工进度计划根据工程规模和施工条件，制定合理的施工进度计划，明确各分项工程的开始时间和完成时间，确保工程按时竣工。
四、主要分部分项工程施工方法（一）泵房基础施工1、土方开挖采用挖掘机进行土方开挖，按照设计要求放坡，保证边坡稳定。
挖至设计标高后，进行基底验收，如发现地质情况与设计不符，及时通知设计单位进行处理。
2、基础钢筋混凝土施工在基底铺设垫层，然后绑扎钢筋，支设模板，浇筑混凝土。
混凝土采用商品混凝土，浇筑时采用分层浇筑、振捣密实的方法，确保混凝土质量。
泵站主要设计参数
泵站主要设计参数3.1防洪标准3.1.1泵站建筑物防洪标准应按表3.1.1确定。
表3.1.1 泵站建筑物防洪标准注：修建在河流、湖泊或平原水库边的堤身式泵站，其建筑物防洪标准不应低于堤坝现有防洪标准。
3.1.2对于受潮汐影响的泵站，其挡潮水位的重现期应根据工程等级，结合历史最高潮水位，按表3.1.1规定的设计标准确定。
3.2设计流量3.2.1灌溉泵站设计流量应根据设计灌水率、灌溉面积、渠系水利用系数及灌区内调蓄容积等综合分析计算确定。
3.2.2排水泵站排涝设计流量及其过程线，可根据排涝标准、排涝方式、排涝面积及调蓄容积等综合分析计算确定。
排水泵站排渍设计流量可根据地下水排水模数与排水面积计算确定。
3.2.3供水泵站设计流量应根据供水对象的用水量标准确定。
3.3特征水位3.3.1灌溉泵站进水池水位应按下列规定采用：3.3.1.1防洪水位：按本规范3.1.1的规定确定。
3.3.1.2设计水位：从河流、湖泊或水库取水时，取历年灌溉期水源保证率为85%～95%的日平均或旬平均水位：从渠道取水时，取渠道通过设计流量时的水位。
3.3.1.3最高运行水位：从河流、湖泊取水时，取重现期5～10年一遇洪水的日平均水位；从库取水时，根据水库调蓄性能论证确定；从渠道取水时，取渠道通过加大流量时的水位。
3.3.1.4最低运行水位：从河流、湖泊或水库取水时，取历年灌溉期水源保证率为95%～97%的最低日平均水位；从渠道取水时，取渠道通过单泵流量时的水位。
受潮汐影响的泵站，其最低运行水位取历年灌溉期水源保证率为95%～97%的日最低潮水位。
3.3.1.5平均水位：从河流、湖泊或水库取水时，取灌溉期多年日平均水位；从渠道取水时，取渠道通过平均流量时的水位。
3.3.1.6上述水位均应扣除从取水口至进水池的水力损失。
从河床不稳定的河道取水时，尚应考虑河床变化的影响，方可作为进水池相应特征水位。
3.3.2灌溉泵站出水池水位应按下列规定采用：3.3.2.1最高水位：当出水池接输水河道时，取输水河道的校核洪水位；当出水池接输水渠道时，取与泵站最大流量相应的水位。
泵站工程设计方案精选全文
可编辑修改精选全文完整版泵站工程设计方案泵站工程设计方案为了确保事情或工作有序有力开展，通常需要提前准备好一份方案，方案是在案前得出的方法计划。
那么什么样的方案才是好的呢？以下是小编为大家收集的泵站工程设计方案，欢迎大家分享。
1.设计依据的基本资料根据业主单位提供的年提水量为3000万方,取水地点为村东取沙场附近,水面为117.864m,取水口附近河道纵坡较缓,在0.05%左右，供水用户厂区地面高程149.812m，二期电厂现状地表为153.0m，另外现正在建的电厂供水泵站前池设计水位135.25m，最高水位135.75m，前池底板高程131.5m。
2.工程总体布置通过对现场的踏勘，和业主交换意见初步确定在村东取沙场附近建造一级泵站，经泵站加压输水至新村西北，铁路以南地势在160m 以上的区域，在该区域内建一17万方的蓄水池（满足厂区两天用水量）。
蓄水池可以敷设管道自流到二期电厂，另外可以敷设管道到现正在建的电厂供水泵站进水池，作为电厂供水泵站的备用水源。
3.工程等别及建筑物级别泵站装机容量900kW（不含备用机组，含备用机组1200kW），提水流量1.O5 m3/s，属于Ⅳ等工程。
主要建筑物为4级建筑物，次要和临时性建筑物为5级。
泵站属临河泵站，且处于沁河之中，以受上游水库运用影响为主。
4.泵站设计4.1泵站形式选定由于泵站取水水位根据不同季节水位变幅较大，适合的泵站形式主要有竖井式泵站，可以保证水泵在干燥环境下运行，以及浮船式泵站，根据河道水位自动升降浮船。
现场查勘发现枯水期沁河水位较浅，不利于浮船布置。
从而本次方案按照竖井式泵站设计。
由于没有地质资料，不易判断地基承载力大小，仅地基以上部分井筒内径13m，外径15—16m,壁厚1—1.5m，底板厚2.0m。
根据泵站位置防洪水位确定泵站顶部高程，通过工作桥把大堤与泵站连接起来。
水泵泵房前面设20xxm3的蓄水池便于水泵取水。
电源根据现有电网情况给电力部门协调解决。
(完整版)泵站建筑设计说明
1.设计依据1.1 规划部门的规划选址意见书或批准文件。
1.2 批准的方案或初步设计文件。
1.3 本工程设计依据的主要设计规范：1.3.1 国家、地方或行业有关的设计规范、标准及工程建设标准强制性条文。
1.3.2 《水工建筑物荷载设计规范》DL5077-1997。
1.3.3 《水工混凝土结构设计规范》SL/T191-2008。
1.3.4 《建筑设计防火规范》GB50016-2006。
1.3.5 《民用建筑设计通则》GB50352-2005。
1.3.6 《泵站设计规范》GB/T50265-2010。
1.3.7 《泵站施工规范》SL234-1999。
1.3.8 《水利工程混凝土耐久性技术规范》（DB32/T 2333-2013）。
2.工程概况2.1 本工程总建筑面积47.87平方米。
其中地上建筑面积47.87平方米。
2.2 建筑定位：本工程建筑物定位座标系采用城市座标系统,详见总平面建施。
2.3 抗震设防烈度为6度，建筑抗震类别为丙类抗震建筑。
2.4 本工程建筑层数为一层。
建筑总高度4.008米。
2.5 建筑的结构型式：砖混结构，本工程建筑结构安全等级二级。
3.设计标高和尺寸3.1 本室内标高采用图面所标注的吴淞高程,具体以实测为准,室内外高差：为0.30米.3.2 尺寸及标高：一般无专门说明时，单体建筑的尺寸单位为毫米；建筑标高及总平面尺寸单位为米。
其中楼地面标高以建筑面层标高为准，屋面标高以檐口处结构面层标高为准。
图中以标注尺寸为准,不应度量,最终尺寸须在现场校核准确.结构标高详见结构施工图，各层实际标高应根据不同的建筑饰面作相应调整，凡墙内梁、板等无饰面构件以结构标高为准。
3.3 楼地面标高以建筑面层为准，屋面标高斜屋面以檐口处或平屋面结构面层为准。
当无特殊说明时，楼地面建筑面层按30毫米厚度计算。
4.防火设计4.1 本工程建筑耐火等级为二级，防火类别为丁类。
4.2 本建筑为一层防火区。
5.屋面防水工程5.1 本工程屋面防水等级为Ⅱ级，具体构造详“材料做法表”。
泵站设计规范 - 7.进出水建筑物
进出水建筑物7．1 引渠7．1．1 泵站引渠的线路应根据选定的取水口及泵房位置，结合地形地质条件，经技术经济比较选定，并应符合下列规定：1 渠线宜避开地质构造复杂、渗透性强和有崩塌可能的地段，也宜避开在冻胀性、湿陷性、膨胀性、分散性，松散坡积物以及可溶盐土壤上布置渠线。
当无法避免时，则应采取相应的工程措施。
渠身宜坐落在挖方地基上，少占耕地2 渠线宜顺直。
当需设弯道时，土渠弯道半径不宜小于渠道水面宽的5倍，石渠及衬砌渠道弯道半径不宜小于渠道水面宽的3倍，弯道终点与前池进口之间宜有直线段，长度不宜小于渠道水面宽的8倍，直线段长度小于8倍时，宜采取工程措施；3 渠线宜避免穿过集中居民点、高压线塔、重点保护文物，军用通信线路、油气地下管网以及重要的铁路、公路等；4 山区渠道宜沿等高线布置，采用明渠与明流隧洞或暗渠、渡槽、倒虹吸相结合的布置，避免深挖高填。
7．1．2 引渠纵坡和断面应根据地形、地质、水力、输沙能力和工程量等条件计算确定，并应满足引水流量，行水安全，渠床不冲、不淤和引渠工程量小等要求。
7．1．3 引渠末段的超高应按突然停机，压力管道倒流水量与引渠来水量共同影响下水位壅高的正波计算确定。
必要时设置退水设施。
7．1．4 渗漏严重的土质引渠应采取防渗措施；边坡稳定性差的岩质或土岩结合引渠，应采取防护措施；季节性冻土地区的土质引渠采用衬砌时，应采取抗冻胀措施。
7．2 前池及进水池7．2．1 泵站前池布置应满足水流顺畅、流速均匀，池内不得产生涡流的要求，宜采用正向进水方式。
正向进水的前池，扩散角应小40 °，底坡不宜陡于1：4。
7．2．2 侧向进水的前池，宜设分水导流设施，可通过水工模型试验验证。
7．2．3 多泥沙河流上的泵站前池应设隔墩分为多条进水道，每条进水道通向单独的进水池。
在进水道首部应设进水闸及拦沙或水力排沙设施。
设有沉沙池的泵站，出池泥沙允许粒径不宜大于0．05mm。
7．2．4 多级泵站前池顶高可根据上、下级泵站流量匹配的要求，在最高运行水位以上预留调节高度确定。
潜水轴流泵站土建设计要点介绍
潜水轴流泵站土建设计要点介绍2中电建生态环境集团有限公司广东深圳 518102摘要：近些年随着城市建设的发展，城市防洪排涝标准不断提高，城区河道治理工程较多，泵站建设进入了一个高潮期。
潜水轴流泵由于具有结构简单、整体吊装、安装检修方便、运行灵活、投资较少等优点，广泛应用于城市中小型排涝泵站及河道配水泵站。
本文主要介绍潜水轴流泵站土建设计要点及需注意的问题。
关键词：潜水轴流泵；进水流道；泵房；出水流道Civil design and technical key points analysis of submersibleaxial flow pump stationHAN XIAOHUI(POWER CHINA HUADONG ENGINEERING CORPORATION LIMITED)Abstract：In recent years, with the development of urban construction, the standard of flood control and drainage has been improved continuously, there are many river treatment projects in urban area, and pump station construction has entered a high tide period.The submersible axial flow pump has the advantages of simple structure, integral hoisting, convenient installation and maintenance, flexible operation and less investment. It is widely used in small and medium-sized drainage pump stations in cities and river cleaning pump stations.This paper mainly introduces the technical points and problems needing attention in the civil design of the submersibleaxial flow pump.Key words：submersible axial—flow pump；inlet passage；pump house；outlet passage1 引言近些年随着城市建设的发展，城市防洪排涝标准不断提高，城区河道治理工程较多，泵站建设进入了一个高潮期。
雨水泵站设计说明书
雨水泵站设计说明书【篇一：泵站设计说明书】题目：《泵与泵站》课程设计说明书2.5万人城镇给水泵站（二级泵站）规划设计学院：环境科学与工程学院专业：给水排水工程班级：给排水1202学号：1213300226、27、28学生姓名：沈喻龙、李思聪、邵志春指导教师：李强标二○一四年十二月一、送水泵站（二级泵站）设计1.1、设计目的根据给定的资料，综合运用所学的专业知识，进行h 城镇二级给水泵站设计。
1.2、设计原始资料1、h 城镇位于浙江省内，海拔为900 米；土质为砂纸粘土，无地下水，不考虑冰冻。
2、h 城镇远期规划人口约2.5 万人，最高日用水量为4.8 万立方米/日。
3、泵站地坪标高为906 米。
二级泵站的工作制度，分两级：①第一级，从22 时到5 时，每小时占全天用水量的（2.5%）。
②第二级，从5 时到22 时，每小时占全天用水量的（5.2%）。
4、h 城镇设计最不利点的地面标高为921 米，该处有一座12 层建筑，要求二级泵站供水至第7 层。
5、二级泵站至最不利点的输水管和配水管网的总水头损失为26 米。
6、清水池所在地的地面标高与泵站地坪标高相同，清水池边墙距二级泵站外墙约1.5 米；二级泵站直接由清水池吸水。
7、清水池最低水位在地面以下3.1 米。
清水池的最高水温为30.0℃、最低水温为0℃。
8、未预见用水量及管网漏水量取值范围10～15%。
9、泵站变配电设施按一级负荷设置。
10、h 城镇给水系统采用低压消防制。
设计着火点定为最不利点处，消防水头为10 米；消防时输水管和配水管网的总水头损失为27 米。
1.3、设计要求1.3.1、说明书要求：⑴泵站的设计流量、扬程，水泵的选择。
⑵给水泵站高程布置及水力计算，校核水泵安装高度。
⑶清水池的容积计算。
⑷给水泵站平面布置。
⑸高效工况点、消防校核。
⑹材料一览表（含编号、名称、规格、单位、数量），工程投资估算。
31.3.2、图纸要求：⑴ acad 制图，a3。
泵 站 设 计 规 范
中华人民共和国国家标准泵站设计规范Design code for pumping stationGB/T 50265-97主编部门：中华人民共和国水利部批准部门：中华人民共和国建设部施行日期：1997年9月1日关于发布国家标准《泵站设计规范》的通知建标［1997］134号根据国家计委计综［1986］2630号文和建设部建标［1991］727号文的要求，由水利部会同有关部门共同制订的《泵站设计规范》，已经有关部门会审。
现批准《泵站设计规范》GB/T 50265-97为推荐性国家标准，自1997年9月1日起施行。
本规范由水利部负责管理，具体解释等工作由北京水利水电管理干部学院负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部一九九七年六月二日1总则1.0.1为统一泵站设计标准，保证泵站设计质量，使泵站工程技术先进、安全可靠、经济合量、运行管理方便，制定本规范。
1.0.2本规范适用于新建、扩建或改建的大、中型灌溉、排水及工业、城镇供水泵站的设计。
1.0.3泵站设计应广泛搜集和整理基本资料。
基本资料应经过分析鉴事实上，准确可靠，满足设计要求。
1.0.4泵站设计应吸取实践经验，进行必要的科学实验，节省能源，积极采用新技术、新材料、新设备和新工艺。
1.0.5泵站设计除应符合本规范外，尚应符合国家现行有关标准、规范的规定。
2泵站等级划分2.0.1泵站的规模，应根据流域或地区规划所规定的任务，以近期目标为主，并考虑远景发展要求，综合分析确定。
2.0.2灌溉、排水泵站应根据装机流量与装机功率分等，其等别应按表2.0.2确定。
表2.0.2 灌溉、排水泵站分等指标注：(1)装机流量、装机功率系指单站指标，且包括备用机组在内；(2)由多级或多座泵站联合组成的泵站工程的等别，可按其整个系统的分等指标确定；(3)当泵站按分等指标分离两个不同等别时，应以其中的高等别为准。
2.0.3对工业、城镇供水泵站等别的划分，应根据供水对象、供水规模和重量性确定。
泵站设计规范
中华人民共和国国家标准泵站设计规范Design code for pumping stationGB/T 50265-97主编部门：中华人民共和国水利部批准部门：中华人民共和国建设部施行日期：1997年9月1日1997年9月1日1 总则1.0.1为统一泵站设计标准，保证泵站设计质量，使泵站工程技术先进、安全可靠、经济合量、运行管理方便，制定本规范。
1.0.2本规范适用于新建、扩建或改建的大、中型灌溉、排水及工业、城镇供水泵站的设计。
1.0.3泵站设计应广泛搜集和整理基本资料。
基本资料应经过分析鉴事实上，准确可靠，满足设计要求。
1.0.4泵站设计应吸取实践经验，进行必要的科学实验，节省能源，积极采用新技术、新材料、新设备和新工艺。
1.0.5泵站设计除应符合本规范外，尚应符合国家现行有关标准、规范的规定。
2 泵站等级划分2.0.1泵站的规模，应根据流域或地区规划所规定的任务，以近期目标为主，并考虑远景发展要求，综合分析确定。
2.0.2灌溉、排水泵站应根据装机流量与装机功率分等，其等别应按表2.0.2确定。
表2.0.2 灌溉、排水泵站分等指标泵站等别泵站规模分等指标装机流量(m3/s)装机功率(104kW)Ⅰ大(1)型≥200≥3Ⅱ小(2)型200～503～1Ⅲ中型50～101～0.1Ⅳ小(1)型10～20.1～0.01Ⅴ小(2)型<2<0.01注：(1)装机流量、装机功率系指单站指标，且包括备用机组在内；(2)由多级或多座泵站联合组成的泵站工程的等别，可按其整个系统的分等指标确定；(3)当泵站按分等指标分离两个不同等别时，应以其中的高等别为准。
2.0.3对工业、城镇供水泵站等别的划分，应根据供水对象、供水规模和重量性确定。
2.0.4直接挡洪的堤身式泵站，其等别应不低于防洪堤的工程等别。
2.0.5泵站建筑物应根据泵站所属等别及其在泵站中的作用和重要性分级，其级别应按表2.0.5确定。
表2.0.5 泵站建筑物级别划分泵站等别永久性建筑物级别临时性建筑物级别主要建筑物次要建筑物Ⅰ134Ⅱ234Ⅲ345Ⅳ455Ⅴ55-注：(1)永久性建筑物系指泵站运行期间使用的建筑物，根据其重要性分为主要建筑物和次要建筑物。
某泵站主厂房建筑施工图（含设计说明）
泵站施工组织设计概述(doc 74页)
泵站施工组织设计概述(doc 74页)XXX泵站施工组织设计XXX公司年月第一章施工组织设计说明1.1工程概况1.1.1工程说明工程名称：XXX泵站建设地点：XX市建设单位：XX公司质量标准：合格工期：计划开工日期：年月日；计划竣工日期：年月日；共计日历天。
1.1.2工程概述新建XXX泵站为污、雨水合建泵站，选址位于位于X，XXX以南。
泵站污水设计流量6.5m3/s，雨水设计流量65m3/s。
占地面积约12000m2。
该泵站为地下二层（局部三层）、地上二层，泵站总长70.3m，总宽49.2m，地下结构建筑深度19m，地上建筑高度为8.8m。
另外，泵站设计为全地下式泵站，格栅间、配电间、水泵间等传统上应置于地上的建筑均设计成地下建筑，为保证电气设备的安全，格栅间、配电间、水泵间均为独立空间，分别设置楼梯和电梯作为人员进出及运输通道，防止水淹配电间，造成泵站瘫痪，也避免了配电间设备受潮受腐蚀而短路。
地上建筑仅保留管理人员值守用的值班控制室，以及楼梯间、电梯间。
厂区其他地面除设置必要的场内道路外，均采用绿化覆盖，提升环境效益。
1.1.2.1泵站工艺部分1、泵站工艺流程：进水管（内径5.4米）→雨水进水前池→雨水闸门→雨水格栅→雨水集水池→雨水泵→雨水出水池→防倒灌闸门→出水暗渠→XXX进水管（内径5.4米）→分流闸门→污水配水池→污水闸门→污水格栅→污水集水池→污水泵→污水出水池→出水管道→污水处理厂工艺流程图2、主要组成部分：泵站主要工艺设备包括水泵、格栅、拍门、闸门及启闭机。
（1）水泵由于本泵站流量大、扬程中等，单台水泵的功率较大，适合选用立式混流泵，干式电机。
将电机安装层降入地下，保证必要的室内空间高度，地上设置吊装洞口。
雨水泵采用立式混（斜）流泵8台，干式安装，在正常工作状态下，单台水泵工作流量8.125m³/s，扬程12.5m，额定功率1600kW，效率≥80.0%。
同时，配备2台潜水排污泵，自动耦合安装，用于排空水池底部的集水，单台水泵工作流量0.5m³/s，扬程17m，额定功率160kW，效率≥80.0%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.设计依据
1.1 规划部门的规划选址意见书或批准文件。
1.2 批准的方案或初步设计文件。
1.3 本工程设计依据的主要设计规范：
1.3.1 国家、地方或行业有关的设计规范、标准及工程建设标准强制性条文。
1.3.2 《水工建筑物荷载设计规范》DL5077-1997。
1.3.3 《水工混凝土结构设计规范》SL/T191-2008。
1.3.4 《建筑设计防火规范》GB50016-2006。
1.3.5 《民用建筑设计通则》GB50352-2005。
1.3.6 《泵站设计规范》GB/T50265-2010。
1.3.7 《泵站施工规范》SL234-1999。
1.3.8 《水利工程混凝土耐久性技术规范》（DB32/T 2333-2013）。
2.工程概况
2.1 本工程总建筑面积47.87平方米。
其中地上建筑面积47.87平方米。
2.2 建筑定位：本工程建筑物定位座标系采用城市座标系统,详见总平面建施。
2.3 抗震设防烈度为6度，建筑抗震类别为丙类抗震建筑。
2.4 本工程建筑层数为一层。
建筑总高度4.008米。
2.5 建筑的结构型式：砖混结构，本工程建筑结构安全等级二级。
3.设计标高和尺寸
3.1 本室内标高采用图面所标注的吴淞高程,具体以实测为准,室内外高差：为0.30米.
3.2 尺寸及标高：一般无专门说明时，单体建筑的尺寸单位为毫米；建筑标高及总平面尺寸单位为米。
其中楼地面标高以
建筑面层标高为准，屋面标高以檐口处结构面层标高为准。
图中以标注尺寸为准,不应度量,最终尺寸须在现场校核准确.
结构标高详见结构施工图，各层实际标高应根据不同的建筑饰面作相应调整，凡墙内梁、板等无饰面构件以结构标高为准。
3.3 楼地面标高以建筑面层为准，屋面标高斜屋面以檐口处或平屋面结构面层为准。
当无特殊说明时，楼地面建筑面层按30毫米厚度计算。
4.防火设计
4.1 本工程建筑耐火等级为二级，防火类别为丁类。
4.2 本建筑为一层防火区。
5.屋面防水工程
5.1 本工程屋面防水等级为Ⅱ级，具体构造详“材料做法表”。
屋面防水工程设计与施工应符合《屋面工程技术规范》（GB50345-2004）的规定。
（Ⅱ级防水层耐用年限15年）
5.2 雨水通过屋面自由落水。
5.3 屋面防水工程应由防水专业工程队或专业防水工施工。
须在防水层完工验收后，再施工面层屋面工程所采用的防水、保温、隔热材料，应有质量证明文件，并经质量检测部门认证。
屋面工程所采用的防水、保温、隔热材料，应有质量证明文件，并经质量检测部门认证。
砌体工程
6.1本工程基础墙、内外承重墙所用砌体与砂浆材料、强度标号详结构施工图；非承重墙选用材料按建筑各层平面图说
明；非承重墙与其他墙、柱或楼地面连接以及门窗过梁构造应符合有关墙体标准图集构造的规定。
6.2墙体防潮：一般无地圈梁时在室内地面以下50毫米处墙体做20厚1：2防水砂浆层（加3～5%防水剂）。
6.3轴线与墙厚位置的确定：当图纸无专门标明时，一般轴线位于各墙厚的中心。
6.4各层平面图标明位置的开关箱埋墙以及其他孔洞应预留，不得对砌体工程或结构构件进行破坏性开凿。
6.5各层平面图中未标明门边墙脚尺寸者一般为半砖或120毫米。
7.门窗工程
7.1门窗立樘：如采用木门单向开启时框与开启方向墙面平，其余开启方式的木门窗、塑料门窗、铝合金门窗的框一般
无专门注明时均表示居墙厚中。
7.2设计选用的门窗均采用铝合金材料，规格及配件等详见图纸说明，各类门窗应符合相关类型的门窗标准图质量要求。
7.3设计图所示门窗尺寸为门窗洞口尺寸，门窗实际加工尺寸应扣除粉刷厚度，一般无特殊说明即按四周每边20毫米空
隙考虑；门窗加工前应根据各种粉刷厚度的实际情况决定门窗的实际尺寸。
8.装饰工程
8.1 内外墙面、楼地面、楼梯踏步、顶棚等面层的材料构造做法见“材料做法表”或立面、剖面及有关详图所注。
9.地面工程
9.1 地面工程质量应符合《建筑地面工程施工及验收规范》（GB50209-2002）的要求。
9.2 混凝土地面施工时应结合柱网及变形缝设置分隔缝，室内纵向间隔可为3-6米的平缝，横向间隔可为6-12米切10毫米宽、混凝土垫层1/3厚深度的假缝。
9.3 室外地面混凝土散水、台阶构造设计无特殊说明时按国标图集 12J003《工程做法》。
本工程散水厚度150毫米。
各节点编号为：散水散1A/SW18、台阶台1A/SW5、坡道坡4A/SW13。
混凝土散水宽度如未标明时一般为600毫米。
9.4 如有大面积荷载或特殊荷载的建筑物地面，按结构施工图施工。
10. 混凝土工程耐久性一般要求
10.1 混凝土设计使用年限:按规范相关条文规定设计使用年限为30年．
10.2 环境类别：Ⅱ类环镜；环境作用等级Ⅱ-C。
10.3 混凝土强度等级：除特别说明外均为C30。
10.4 混凝土抗碳化等级：T-Ⅱ；抗渗等级：W4 ；抗氯富于渗透桂能：无；抗化学侵蚀性能：无。
10.5 结构构造要求（钢筋保护层厚度）：底板及墩墙为50mm，梁为 40mm ，板为35mm。
10.6 混凝土原材料要求：a）水泥：应符合GB175 的规定，直选用普通硅酸盐水泥；b）骨料：应符合SL27 、SL234 、DL/T5144的规定，应选用质地坚硬密实、颗粒级配连续、吸水率低，孔隙率小的骨料；细骨料宜选用细度模数2.5~3.0的天然河砂或人工砂，不应使用海砂；粗骨科宜选用单粒级石子按二级配或三级配混合配制；混凝土中粗骨料最大粒径要求：31.5mm ；本工程不应使用碱活性骨料；c）水：混凝土拌和与养护宜使用符合国家标准的饮用水。
配合比要求：混提土的配合比应按照SL352 进行设计与试验验证；混凝土的最大用水量为175Kg/m³；最大水胶比为0.55K g/m³。
浇筑、养护要求：模扳及支架材料应符合《水工混凝土施工规范》。
其结构必须具有足够的稳定性刚度和强度，以保证浇筑混凝土的结构形状尺才和相互位置符合设计规定。
模板表面应光洁平整，
接缝严密，不漏浆．混凝土的生产和原材料的质量均应符合《水工混凝土施工规范》。
浇筑混凝土应连续进行严禁在途中和仓中加水，混凝土应随浇随平，不得使用振捣器平仓，捣固混凝土应以使用振捣器为主，在无法使用振捣器或浇筑困难的部位可辅以人工捣固，做到无蜂窝麻面，混凝土连续温润养护时间，对普通硅酸盐水泥硅酸盐水泥不少于10天矿碴硅酸盐水泥、粉煤灰硅酸盐水泥不少于15天。
10.7 裂缝控制要求：0.25mm 。
10.8 防腐蚀附加措施：无。
运行期检测维护要求：应按SL75、SL255等规定进行运行管理；定期对混凝土所处环境进行监测；及时清理附着物、污渍、垃圾，改善水质。
10年进行一次耐久性能检测。
混凝土接近设计使用年限时，应及时进行安全鉴定。
混凝土所处环境条件发生较大变化后，应及时评估混凝土耐久性能．
11.其他
11.1 本工程各分部分项施工质量均应符合现行建筑安装工程施工及验收规范的质量标准。
11.2 凡设计选用某标准图集有关节点，施工单位必须对照该标准图集总说明及相关内容要求进行施工。
11.3 所有建筑结构、地沟、预留洞孔，及水、电预埋管道等，施工时应与有关专业及工种密切配合施工。
11.4 施工前应对本工程土建、设备专业施工图以及工艺布置要求进行会审，由设计方负责进行技术交底，土建、设备、工艺等专业施工时应密切配合，以避免差错和返工。
11.5 基槽开挖后，应预约勘察、监理专业人员到现场验土，经验收合格并签署以后，方可往上继续施工。
11.6 色彩：门窗白色。
落水管除注明者外，均采用UPVC管制作，色彩与外墙相同。
11.7 内墙阳角和底层外墙阳角，均粉1：2.5水泥砂浆每边宽40、高2000护角线，面层粉刷同墙面。
11.8 钢筋混凝土过梁和构造柱详见结构施工图。
11.9 凡木制品与墙砌体接触部分，或不外露部分均应满涂木材防腐液。
11.10 本工程所用的材料、设备制品均须提出产地证明、产品合格证明、质量保证证明等文件，以及技术指标说明，防止不合格产品的使用。
11.11 本工程暂无地质勘查报告，地质情况请参考其他就近工程地质资料。
11.12 本工程回填土采用粘土壤，回填必须分层夯实，分层厚度不大于30cm，回填土压实度不小于94%。
11.13 对于泵房基础超挖部位采用8%灰土回填，分层夯实，分层厚度不大于30cm，压实度不小于94%。
