光伏支架技术要求

光伏支架技术要求

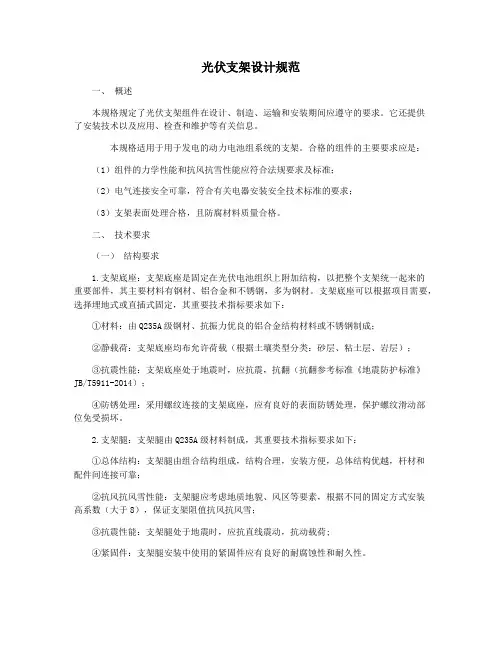

支架对于我们来说并不陌生，在生活的每个角落，只要你稍加注意，就会有支架的出现，下面南通正道就详细为你介绍一下光伏支架的几种常见形式。

（1）方阵支架采用固定支架，光伏阵列的最佳倾角为36°，共1429个支架，

（2）光伏组件的支撑依据风荷载按照能够抵抗当地50年一遇最大风速进行设计，支架应按承载能力极限状态计算结构和构件的强度、稳定性以及连接强度。

（3）支架设计应考虑在安装组件后，组件最低端离地高度应满足光伏电站设计规范要求，在确保安全的前提下既经济合理，又方便施工。

（4）要充分考虑现场对光伏发电对支架距离地面最小距离的要求，具体数值要经招标人确认。

（5）钢材、钢筋、水泥、砂石料的材质应满足国家标准。

（6）光伏电池组件安装采用压块式固定在组件框架上,为防止腐蚀冷弯薄壁型钢，螺栓、螺母材质为Q235B热浸镀锌，厚度不小于65μm；与冷弯薄壁型钢相联接的所有螺栓也Q235B热浸镀锌；导槽与组件之间的连接螺栓直径为不小于M8。热浸镀锌满足《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》GB/T13912-2002中规定，防腐寿命不低于25年，并提供抗腐蚀性测试报告。

（7）光伏组件光伏支架承受的基本风压应不小于0.4kN/m2。

（8）支架冷弯薄壁型钢檩条满足最大变形量不超过L/200，构件的允许应力比不大于0.9。

（9）钢支撑结构系统的变形量应满足《光伏发电站设计规范》

（GB50797-2012）、“钢结构设计规范（GB50017-2003）”和“钢结构工程施工质量验收规范（GB50205-2001）”。

（10）支架系统抗震等级等应满足《光伏发电站设计规范》（GB50797-2012）以及《建筑抗震设计规范》（GB50011-2012）的要求。

（11）支架与支架基础之间采用螺栓连接形式或预埋件焊接形式，安装完成后的防腐处理由投标人负责，连接螺栓的大小由投标人负责设计。

（12）支架应预留汇流箱安装支撑件，汇流箱规格待定（汇流箱不在供货范

围内）。

（13）支架应预留接地扁钢安装用螺栓孔，螺栓孔的位置中标后协商确定。

（14）冷弯薄壁型钢型材与所有钢支撑件之间应有钢垫片。

（15）投标人应提供光伏支架作用于支架基础上的荷载及连接件的定位、大小。

（16）投标人应按照设计院对本项目的整体设计和结构荷载要求，进行支架二次深化设计，向甲方和设计院提供深化设计图和计算书；二次深化设计应满足相关规范、标准的要求，深化设计图纸需经设计院审核确认后方可实施，否则由此引起的返工及其他损失由投标人自行承担。

（17）投标单位应根据自己系统进行深化设计，并在投标报价中考虑此部分造价，深化设计业主不追加造价（正常设计变更除外）。

（18）中标人应在招标人发出中标通知书7天内提交深化设计图纸给设计院供审核，并在招标人的组织协调下，派相关专业人员与施工相关方进行图纸会审。

（19）投标人投标时应提供以下技术文件：

1）投标人须提供企业业绩，项目案例及资质复印件。

2）投标人在投标文件中应提供设计方案图纸及节点详图；同时提供支架的结构计算书及紧固件节点计算书；

3）投标方需提供支架在风压荷载、雪压荷载及地震作用组合作用下的强度、稳定及变形等计算书（含原始计算条件，内力组合，重要参数的选择，内力图，构件布置简图，荷载输入简图，挠度计算结果，整体稳定计算结果，螺栓及螺栓孔的剪切计算等）。支架结构设计须考虑当地最大风速。

(20)光伏支架上应预留接地孔。投标方应对所提供产品的技术性能参数、结构特点和主要零部件组成等情况详细描述。

（21）如果投标方没有以书面形式对招标方技术规范书中的相应条文提出异议，则意味投标方所提供的设备完全符合招标方的要求，如有异议，投标方在投标文件中的“技术偏离表”中详细描述。

（22）所有产品的零部件及型材需在工厂内预制完成，根据现场尺寸装

配。

（23）本工程选用275Wp光伏组件，工程总容量20MW。

本项目最佳倾角为36°，采用固定式方阵。每个电池板阵由44块电池组件构成（上下两排，每排22块电池组件），每22块电池组件组成一串（尺寸：1650*991*40mm）。电池方阵的占地面积及布置方式与电站所处地理位置的纬度、是否采用跟踪装置密不可分。按照经验，电池组件间的间距要满足以下条件：如果在太阳高度角最低的冬至那一天，从当地时间午前9时至午后3时之间，其电池板组件的影子互相不影响，则对阵列的电池板阵输出没有影响，光伏组件支架套数见总平面布置图。

（24）投标方应建立和完善质量体系，并把ISO9001及ISO14001质量保证体系作为保证产品符合技术要求的一种手段。投标方应把自己的质量保证体系贯彻在如下过程中：设计过程、文件控制过程、原材料采购控制、生产过程控制、产品检验和试验过程中，投标方应向招标方提供现行、有效、成文的质量体系文件。

（25）投标方应能提供产品具有ISO专业测试机构测试报告或专业测试机

构出具的可以证明该产品的主要性能参数符合投标书中提供的技术参数和性能

指标的测试报告。如果设备已经取得国际/国内认证机构的认证，则应提供认证证书（国家标准《太阳能发电站支架基础技术规范》进行相关的认证）复印件。

（26）投标方提供的设备应功能完整，技术先进成熟，并能满足人身安全和劳动保护条件。投标方所供设备均正确设计和制造，在投标方提供的各种工况下均能满足安全和持续运行的要求。

太阳能电池组件与安装支架之间的连接不宜采用焊接方式，应采用方便安装和拆卸的卡扣连接方式，承包方应在投标文件中叙述清楚，并提供详细的图纸。提供的安装方式应考虑太阳能电池组件与安装面之间热胀冷缩不均的问题。
