如何透过TLP量测看选择电子元器件ESD防护TVS
用于ESD分析的传输线脉冲(TLP)测试--元件级
2015.01.23版
Wei Huang, Jerry Tichenor
Web: Email: info@ Tel: (+1) 573-202-6411 Fax: (+1) 877-641-9358 Address: 4000 Enterprise Drive, Suite 103, Rolla, MO, 65401
我们为何关注ESD？
有物理损伤, 但功能正常- ESD造成的IC损伤
Picture 6
ESD浪涌造成的过电压。IC仍然能工作，但已经接近 彻底损坏。
6
我们为何关注ESD？
硬件故障 - ESD造成的IC损伤
Picture 7
电气过应力(Electrostatic Over Stress - EOS)损坏
Semtech uClamp0541Z 数据表
ESDEMC TLP 测试结果
19
什么是TLP测试？
什么是TLP测试？
• 超快TLP测试: TVS二极管的开启特性 （脉冲开始的几个纳秒）
DUT电阻-时间-脉冲电压瀑布图
6V TLP脉冲
DUT电阻值上限取决于绘图 目的
20
什么是TLP测试？
标准TLP的典型应用
• 带电人体接触受试设备(DUT) • ANSI/ANSI/ESDA/JEDEC JS-001-2010 • 对地测试电压4000V, 电流< 3A (也可用8000V ) • 皮肤放电(IEC 61000-4-2标准是手持金属放电)
Picture 9
对地放电，上升时间(tr) – 2 to 10ns
TVS管的使用和选型
TVS管的使用和选型TVS（Transient Voltage Suppressor）管是一种用于保护电路免受瞬态过电压损害的器件。
它具有快速响应、高稳定性和高耐受能力等特点，广泛应用于电子设备的电源供应、通信系统、自动控制系统等领域。
本文将介绍TVS管的使用和选型。
一、TVS管的使用1.瞬态过电压保护：TVS管主要用于保护电路免受瞬态过电压的损害。
当电路遭受到雷电或其他瞬态过电压时，TVS管能够迅速响应并将多余的电压导向地。
2.安全保护：在电源供应系统中，TVS管用于保护电路免受过电流、过电压和过热等问题的影响，确保设备的安全运行。
3.信号保护：在通信系统中，TVS管用于保护各种信号线路免受电磁干扰和静电放电等因素的影响，确保信号的可靠传输。
4.电源管理：TVS管可以用于稳定电源波形，减小电源的波动和噪声，提高电源的质量和稳定性。
二、TVS管的选型在选择TVS管时，需要考虑以下几个因素：1. 工作电压（Working Voltage）：这是指TVS管能够正常工作的最高电压。
在实际应用中，应选择额定工作电压略高于电路的最高工作电压，以确保TVS管能够有效地保护电路。
2. 最大峰值脉冲电流（Peak Pulse Current）：这是指TVS管能够瞬时承受的最大电流。
在选择TVS管时，应根据电路中的最大脉冲电流进行匹配。
如果电路中存在较大的脉冲电流，应选择具有更高的最大峰值脉冲电流的TVS管。
3. 响应时间（Response Time）：这是指TVS管从电压超过其工作电压时到达正常导通的时间。
响应时间越短，TVS管对瞬态过电压的保护能力越强。
4. 瞬态阻抗（Clamping Voltage）：这是指TVS管在工作电压下的电压降低程度。
瞬态阻抗越小，TVS管对于电路中的瞬态过电压的保护能力越强。
5. 封装形式（Package Type）：TVS管有多种不同的封装形式，包括SMD封装、插件封装等。
根据具体的应用需求选择适合的封装形式。
ESD与latchup测试介绍解读
HBM测试方法及标准 1.ANSI-STM5.1-2001 JESD22-A114D -2005 AEC-Q100-002D -2003 2.该标准用于明确HBM模式下的ESD电压敏感度的 测试、评价以及分级过程 3.整个测试过程繁琐，尤其对仪器及脉冲波形的校 验工作，但非常必要 4. ESD测试中，器件不在工作状态
FIM模式的静电放电发生是因电场感应而起的。当 IC因输送带或其它因素而经过一电场时，其相对 极性的电荷可能会自一些IC脚而排放掉，等IC通 过电场之后，IC本身便累积了静电荷，此静电荷 会以类似CDM的模式放电出来。
有关FIM的放电模式早在双载子(bipolar)晶体管时代 就已被发现，现今已有工业测试标准。 国际电子工业标准(EIA/JEDEC STANDARD) 中亦 有此电场感应模式订定测试规范 (JESD22-C101) 。
ESD模型及有关测试
1、ESD模型分类 2、HBM和MM测试方法标准 3、 CDM模型和测试方法标准 4、拴锁测试 5、 I-V测试 6、标准介绍
1、ESD模型分类
因ESD产生的原因及其对集成电路放电的方式不同， 经过统计，ESD放电模型分下列四类: (1) 人体放电模式 (Human-Body Model, HBM) (2) 机器放电模式 (Machine Model, MM) (3) 组件充电模式 (Charged-Device Model, CDM) (4) 电场感应模式 (Field-Induced Model, FIM) 另外还有两个测试模型： (5)对于系统级产品测试的IEC电子枪空气放电模式 (6)对于研究设计用的TLP模型
HBM/MM测量方法
如果每次调升的ESD测试电压调幅太小，则测试到IC脚损坏要 经过多次的ESD放电，增长测试时间; 若每次调升的ESD测试电 压太大，则难以较精确测出该IC脚的ESD耐压能力。 规定： 正负极性均要测试 从低压测到高压，起始电压为70%的平均ESD failure threshold (VESD) 步进当小于1000V时步进50V(100V)，大于1000V时步进 100V(250V, 500V) 可以是一个管脚步进测量或者所有管脚扫描测量
TVS的选用
TVS的特性及应用2004-12-13 作者：huanghm瞬态电压抑制器（Transient V oltage Suppressor）简称TVS，是一种二极管形式的高效能保护器件。
当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10-12秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。
由于它具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差小、箝位电压较易控制、无损坏极限、体积小等优点。
目前已广泛应用于计算机系统、通讯设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表（电度表）、RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。
具体有以下三大特点：1、将TVS二极管加在信号及电源线上，能防止微处理器或单片机因瞬间的肪冲，如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。
2、静电放电效应能释放超过10000V、60A以上的脉冲，并能持续10ms；而一般的TTL器件，遇到超过30ms的10V脉冲时，便会导至损坏。
利用TVS二极管，可有效吸收会造成器件损坏的脉冲，并能消除由总线之间开关所引起的干扰（Crosstalk）。
3、将TVS二极管放置在信号线及接地间，能避免数据及控制总线受到不必要的噪音影响。
一、TVS的特性及主要参数1、TVS的特性曲线TVS的电路符号与普通稳压二极管相同。
它的正向特性与普通二极管相同；反向特性为典型的PN结雪崩器件。
在瞬态峰值脉冲电流作用下，流过TVS的电流，由原来的反向漏电流ID上升到IR时，其两极呈现的电压由额定反向关断电压VWM上升到击穿电压VBR，TVS被击穿。
利用屏幕截图和TLP进行ESD保护元件的大电流性能鉴定
利用屏幕截图和TLP进行ESD保护元件的大电流性能鉴定Ashton 博士说在正常工作条件下，ESD 保护元件应该保持在不动作状态，同时不会对电子系统的功能造成任何影响，这可以通过维持低电流以及足以在特定数据传输速率下维持数据完整性的低电容值来达成。
而在ESD 应力冲击或者说大电流冲击条件下，ESD保护元件的第一个要求就是必须能够正常工作，要有够低的电阻以便能够限制受保护点的电压；其次，必须能够快速动作，这样才能使上升时间低于纳秒的ESD 冲击上升时间。
众所周知，对于电子系统而言，它必须能够在IEC 61000-4-2 标准测试条件下存续。
虽然大部分的ESD 保护元件都宣称能够承受IEC61000-4-2 所指定的应力冲击等级，如8 kV 或第四级(Class 4)，但业界却没有公认的ESD 保护元件大电流抑制特性测试的合格标准。
对此，安森美半导体给出了自己的定义，也就是在±10 kV 应力电压(高于8 kV)测试下，被测器件仍然符合其数据表规范，且器件特性没有显著变化。
不过，要比较不同ESD 保护元件的大电流抑制特性，还需要对其进行测试鉴定。
而通过对不同ESD 保护元件施加大电流冲击所产生的波形的屏幕截图对比，是重要的第一步。
图 2 TVS 元件与压敏电阻在8kV IEC 61000-4-2 应力冲击测试下的输出波形对比。
图 2 的屏幕截图就是这样一个范例。
从图中可以看出，安森美半导体的TVS 元件可以迅速将ESD 应力降低，即从8 kV 静电电压钳位到5 至6 V 的水平；但压敏电阻的曲线则下降得很慢，而且无法降到很低的水平。
该曲线表明，TVS 器件的恢复时间非常短，经过TVS 器件泄漏到后面电路的能量也非常少，特别适合于便携式设备的应用。
而在多重应力条件下，两者的差别就表现得更为突出。
由于TVS 采用二极管工作原理，受到电击后，会立即击穿，然后关闭，对器件没有损伤，因此可以说没有寿命限制。

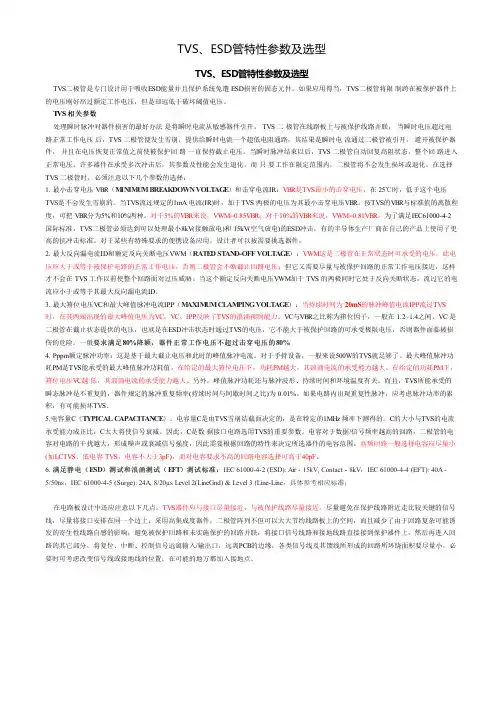

TVS,ESD管特性参数及选型
TVS、ESD管特性参数及选型TVS、ESD管特性参数及选型TVS二极管是专门设计用于吸收ESD能量并且保护系统免遭 ESD损害的固态元件。
如果应用得当，TVS二极管将限制跨在被保护器件上的电压刚好高过额定工作电压，但是却远低于破坏阈值电压。
T VS 相关参数处理瞬时脉冲对器件损害的最好办法是将瞬时电流从敏感器件引开。
TVS 二极管在线路板上与被保护线路并联，当瞬时电压超过电路正常工作电压后，TVS 二极管便发生雪崩，提供给瞬时电流一个超低电阻通路，其结果是瞬时电流通过二极管被引开，避开被保护器件，并且在电压恢复正常值之前使被保护回路一直保持截止电压。
当瞬时脉冲结束以后，TVS 二极管自动回复高阻状态，整个回路进入正常电压。
许多器件在承受多次冲击后，其参数及性能会发生退化，而只要工作在限定范围内，二极管将不会发生损坏或退化。
在选择TVS 二极管时，必须注意以下几个参数的选择：1. 最小击穿电压 VBR（M INIM UM BRE AKDOWN VOLT AGE）和击穿电流IR：VBR是TVS最小的击穿电压，在 25℃时，低于这个电压TVS是不会发生雪崩的。
当TVS流过规定的1mA 电流(IR)时，加于TVS 两极的电压为其最小击穿电压VBR。
按TVS的VBR与标准值的离散程度，可把 VBR分为5%和10%两种。
对于5%的VBR来说，VWM=0.85VBR；对于10%的VBR来说，VWM=0.81VBR。
为了满足IEC61000-4-2 国际标准，TVS二极管必须达到可以处理最小8kV(接触放电)和 15kV(空气放电)的ESD冲击，有的半导体生产厂商在自己的产品上使用了更高的抗冲击标准。
对于某些有特殊要求的便携设备应用，设计者可以按需要挑选器件。
2. 最大反向漏电流ID和额定反向关断电压VWM（RAT E D ST AND-OFF VOLT AGE）：VWM这是二极管在正常状态时可承受的电压，此电压应大于或等于被保护电路的正常工作电压，否则二极管会不断截止回路电压；但它又需要尽量与被保护回路的正常工作电压接近，这样才不会在 TVS 工作以前使整个回路面对过压威胁。
如何选择ESD保护元件
如何选择ESD保护元件本文将分析系统设计师可以采用的一些保护产品类型，并比较它们的特性。
为了确保系统在遭受ESD事件时的鲁棒性，必须按照IEC 61000-4-2等标准来测试这些产品。
系统设计师采用多种方法来确保产品符合主流的ESD标准，包括解决外壳设计、电路板设计、元件选择，甚至是软件修复。
其中一个重要的方法是在输入和输出(I/O)连接器等关键电路节点处使用保护元件。
ESD保护元件通常称作瞬态电压抑制器(TVS)。
TVS的ESD保护原理许多集成电路(IC)都有一些可能比较敏感的输入，这使得它们在输入电压远高于正常值的的情况下(例如在ESD应力作用下)易于受损。
正常工作电压与使器件开始受损的电压之间的区域是安全过压区。
安全过压区与器件受损区之间有少许交叠，因为如果较大的过压仅持续极短时间，那么即使不是在安全过压区，器件可能也可以承受。
TVS的任务就是发生ESD事件时，将输入电压维持在安全过压范围之内，而在正常工作时不影响系统性能。
TVS器件被放置于邻近ESD事件可能进入系统的位置，旨在限制敏感节点处的电压，并将电流引至不太敏感的节点，如地电平。
为实现这个功能，TVS必须在正常工作电压范围内拥有高阻抗,在正常工作电压范围之外拥有低阻抗，这样才能将电流直接从敏感节点引开，并限制瞬态电压。
对TVS的基本要求与具体应用有关，但一般情况下有如下要求：(1)能够在期望的ESD应力下正常工作;(2)在正常电压范围内具有高阻抗(低泄漏);(3)在正常电压范围之外呈低阻抗;(4)导通电压适合应用;(5)在遭受应力期间可快速地从高阻抗转换至低阻抗(6)电容对目标应用而言不太高。
在比较具体的TVS器件类型之前，需要理解两种分类。
单向与双向保护：单向和双向TVS器件都能抑制正向和负向应力。
依据TVS维持高阻抗、低泄漏状态的电压范围，可以最好地理解这两个术语的不同。
这种电压范围决定了TVS器件能保护的电路节点类型。
双向TVS具有相对于零伏电压的对称特性(图1)。
一文精通TVS计算及选型
提到TVS,大部分电子工程师基本都知道是用来端口防护的，防止端口瞬间的电压冲击造成后级电路的损坏。
由于其在电路中的极其重要的地位，但是，针对TVS的选型过程，很多厂家都是直接给推荐电路，直接告诉设计者答案选择哪个器件，却很少对选型过程提供理论计算，大部分的电子工程师针对TVS选型的时候，老人凭经验，新人凭参考，一旦更换厂家或者更换测试条件，就无从下手了，本文就专门解决该问题，让新人老人对 TVS选型都能得心应手。
01TVS工作原理TVS (Transient Voltage Suppressors)，即瞬态电压抑制器，又称雪崩击穿二极管。
它是采用半导体工艺制成的单个PN结或多个PN结集成的器件。
TVS有单向与双向之分，单向TVS 一般应用于直流供电电路，双向TVS应用于电压交变的电路。
如图1所示，应用于直流电路时单向TVS反向并联于电路中，当电路正常工作时，TVS处于截止状态(高阻态)，不影响电路正常工作。
当电路出现异常过电压并达到TVS(雪崩)击穿电压时，TVS迅速由高电阻状态突变为低电阻状态，泄放由异常过电压导致的瞬时过电流到地，同时把异常过电压钳制在较低的水平，从而保护后级电路免遭异常过电压的损坏。
当异常过电压消失后，TVS阻值又恢复为高阻态。
图1 ：TVS工作原理02TVS关键参数工欲善其事，必先利其器，要用好TVS，必须先了解其关键的参数。
(1)Vrwm截止电压：TVS的最高工作电压，可连续施加而不引起TVS劣化或损坏的最高工作峰值电压或直流峰值电压。
对于交流电压，用最高工作电压有效值表示，在V RWM下，TVS认为是不工作的，即是不导通的。
换一句话，电路的最高工作电压必须小于Vrwm，否则将会导致TVS动作导致电路异常。
(2)I R漏电流：漏电流，也称待机电流。
在规定温度和最高工作电压条件下，流过TVS的最大电流。
TVS的漏电流一般是在截止电压下测量，对于某一型号TVS, I R应在规定值范围内。
TVS(ESD器件)及选型原则
概述TVS管是瞬态电压抑制器（Transient V oltage Suppressor）的简称。
它的特点是：响应速度特别快（为ns级）；耐浪涌冲击能力较放电管和压敏电阻差，其10/1000μs波脉冲功率从400W～30KW，脉冲峰值电流从0.52A～544A；击穿电压有从6.8V～550V的系列值，便于各种不同电压的电路使用。
特性TVS管有单向与双向之分，单向TVS管的特性与稳压二极管相似，双向TVS 管的特性相当于两个稳压二极管反向串联，其主要特性参数有：●截止电压(反向断态电压)VRWM与反向漏电流IR：截止电压(反向断态电压)VRWM表示TVS管不导通的最高电压，在这个电压下只有很小的反向漏电流IR。
●击穿电压VBR：TVS管通过规定的测试电流IT时的电压，这是表示TVS管导通的标志电压。
●脉冲峰值电流IPP：TVS管允许通过的10/1000μs波的最大峰值电流（8/20μs波的峰值电流约为其5倍左右），超过这个电流值就可能造成永久性损坏。
在同一个系列中，击穿电压越高的管子允许通过的峰值电流越小。
●最大箝位电压VC：TVS管流过脉冲峰值电流IPP时两端所呈现的电压。
●脉冲峰值功率Pm：脉冲峰值功率Pm是指10/1000μs波的脉冲峰值电流IPP与最大箝位电压VC的乘积，即Pm=IPP*VC。
●稳态功率P0：TVS管也可以作稳压二极管用，这时要使用稳态功率。
●极间电容Cj：与压敏电阻一样，TVS管的极间电容Cj也较大，且单向的比双向的大，功率越大的电容也越大。
瞬态抑制二极管（TransientV oltageSuppressor）简称TVS，是一种二极管形式的高效能保护器件。
当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10的负12次方秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。
TVS器件信息设备ESD防护中的应用
TVS器件信息设备ESD防护中的应用随着信息技术的快速进展，当前器件日益趋向小型化、高密度和多功能化，特殊是像时尚消费电子和便携式产品等对主板面积要求比较严格的应用，很简单受到静电放电(ESD)的影响。
庇护元件的挑选按照所要庇护的布线状况、可用的电路板空间以及被庇护电路的电特性来打算。
由于利用先进工艺技术创造的IC电路里氧化层比较薄，栅极氧化层更易受到伤害。
而且一些采纳深亚微米工艺和甚精细线宽布线的复杂半导体功能电路，对电路瞬变过程的影响越发敏感，这将导致上述问题加重。
因此要求庇护器件必需具备低箝位以提供有效的ESD庇护；而且响应时光快以满足高速数据线路的要求；封装集成度高以适用便携设备印制电路板面紧急的状况；同时还要保证多次ESD过程后不会劣化以保证高档设备应有的品质。
TVS(Transient Voltage Suppresser瞬态电压抑制器)正是为解决这些问题而产生的，它已成为庇护电子信息设备的关键性技术器件。
TVS的特性与工作原理TVS是普遍用法的一种新型高效电路庇护器件，它具有极快的响应时光(亚纳秒级)和相当高的浪涌汲取能力。
当它的两端经历眨眼的高能量冲击时，TVS能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗，以汲取一个眨眼大，从而把它的两端电压箝制在一个预定的数值上，从而庇护后面的电路元件不受瞬态高压尖峰脉冲的冲击。
正由于如此，TVS可用于庇护设备或电路免受静电、性负载切换时产生的瞬变电压，以及感应雷所产生的过电压。
图1所示为TVS的符号及伏安特性曲线。
TVS管和稳压管一样，也是反向应用的。
其中VR称为最大转折电压，是反向击穿之前的临界电压。
VB是击穿电压，其对应的反向电流IT普通取值为1 mA。
VC是最大箝位电压，当TVS管中流过的峰值电流为第1页共7页。
谈谈集成电路ESD保护的器件和电路
谈谈集成电路ESD保护的器件和电路展开全文各位群友，大家晚上好，我是黄晓宗，一直从事模拟和混合信号IC设计工作，对ESD保护设计有一定的心得，今天和大家谈谈集成电路ESD保护的器件和电路，在交流的过程中会分享一些实际的案例，希望能够为大家做一些基础知识的铺垫，也感谢大家在这里进行交流。
我将分为以下部分介绍，在完成背景介绍后，将在第二、三和四章针对基本器件、二极管、SCR器件提高维持电压的技术进行讨论。
然后，通过工程案例和器件应用，分析和优化全芯片ESD保护设计；第五章将讨论SiP ESD中板级和片上协同保护的策略，提高系统的保护能力。
静电放电现象在日常生活中非常常见，干燥的冬天手指触碰到金属门把手，就会发生放电现象。
不同物体的接触和分离就是最常见的静电产生方式，例如摩擦可产生静电。
人体有感觉的静电放电电压在3000—5000V，这些静电对人体并不是致命的，但是对没有静电防护的电子产品来说可能会造成非常严重的后果。
电子产品离不开芯片，也就离不开ESD保护设计。
以我们的手机为例，移动电话转向智能电话技术，智能手机按键被触摸技术替代，取消了按键接口，人机交互通过触摸屏完成。
虽然目前的智能手机仍有耳机、电源充电、电源按键等端口外露，但是已经大大减少。
对于未来发展，当“非接触技术”（类似手势控制）替代目前的“接触技术”，那么直接的人机交互将减少静电损伤的风险。
芯片在生产、封装、测试、组装等过程中都受到ESD的威胁，所以保护设计也就贯穿整个芯片的始终。
这是典型的ESD失效照片。
一般来讲，一颗芯片上都会有相应的ESD保护电路，其目标就是泄放电流和钳位电压，保护脆弱的内部电路。
当然，RF电路为了性能的考虑，可能无ESD保护结构，其静电能力就可能200V-250V。
ESD对IC的损伤主要有两类，即大电流产生局部热量、高电场损伤绝缘层，都会导致电路或者器件功能性能的异常。
ESD保护的基本原理就是并联保护器件，以此泄放大电流和钳位高电压，避免对内部电路造成损伤。
应用一种新的TLP测试方法解决ESD所引起的系统软失效问题
应用一种新的TLP测试方法解决ESD所引起的系统软失效问题作者：刘蕊来源：《科技视界》2017年第08期【摘要】随着电子产品的发展，ESD引发的问题越来越引起重视。
TLP作为一种研究时域ESD事件下的集成电路技术和电路行为的方法，被广泛应用到终端产品防护性能设计、模块或集成电路芯片的防护性能研究中。
本文通过介绍TLP的基本原理提出一种新的测试方法解决了如何通过TLP测试方法进行干扰噪声注入来评估系统的ESD软失效问题，该方法在手机类产品测试中非常有效。
【关键词】ESD；TLP；测试方法；系统软失效0 引言随着消费类终端手持式产品日益增多、结构更加复杂，且半导体工艺缩小及更小的SMT 封装、更低的电压等级、更低的电容值及更低的电流等级等，所面临的ESD（Electro-Static Discharge，静电放电）挑战日趋严重。
静电是一种客观存在的自然现象，产生的方式多种，如接触、摩擦、电器间感应等。
静电的特点是长时间积聚、高电压、低电量、小电流和作用时间短的特点。
当两个物体接触时，其中一个趋从于另一个吸引电子，因而二者会形成不同的充电电位。
人体自身的动作或与其他物体的接触，分离，摩擦或感应等因素，可以产生几千伏甚至上万伏的静电。
ESD对于电路引起的干扰、对元器件、CMOS电路及接口电路造成的破坏等问题越来越引起人们的重视。
电子设备的ESD很早就作为电磁兼容性测试的一项重要内容被写入国家标准和国际标准。
传输线脉冲TLP（Transmission Line Pulse）测试是通过将产生的高压脉冲注入到DUT （待测器件），并测量DUT在时域的电流电压波形来研究或评估集成电路ESD防护性能的一种方法。
本文重点介绍TLP的基本原理以及如何通过TLP测试方法进行干扰噪声注入来评估系统的ESD软失效问题。
1 TLP测试技术TLP 测试之前首先对电路中的一段传输线充电，然后将被测器件接入，充电后的传输线通过被测器件放电。
TVS二极管-为便携电子设备提供有效的ESD保护
TVS二极管:为便携电子设备提供有效的ESD保护ESD庇护对高密度、小型化和具有复杂功能的设备而言具有重要意义。
本文探讨了采纳TVS防止ESD时，最小击穿和击穿、最大反向漏电流和额定反向关断电压等参数对的影响及挑选准则，并针对便携消费电子设备、、以及个人电脑中的视频线路庇护、庇护和RJ-45接口等介绍了一些典型应用随着移动产品、打印机、PC，DVD、机顶盒(STB)等产品的快速进展，消费者刚要求越来越先进的性能。
组件日益趋向小型化、高密度和功能复杂化，特殊是像时尚消费电子和便携式产品等对主板面积要求严格的应用很简单受到静电放电的影响。
一些采纳了深亚微米工艺和甚精细线宽布线的复杂半导体功能电路，对电路瞬变过程的影响越发敏感，将导致上述的问题越发激化。
1 ESD庇护原理电路庇护元件存在几种技术，当挑选电路庇护元件时，若设计师挑选不当的庇护器件将只能提供错误的平安概念。
电路庇护元件的挑选应按照所要庇护的布线状况、可用的电路板空间以及被庇护电路的电特性来打算。
此外，了解庇护元件的特性学问也十分须要，需要考虑的重要因素之一是器件的箝位电压。
所谓箝位电压是在ESD器件里跨在瞬变电压消退器(TVS)上的电压，它是被庇护IC的应变电压。
由于利用先进工艺技术创造的IC电路里氧化层比较薄，栅极氧化层更易受到伤害。
这意味着较高的箝位电压将在被庇护IC器件上产生较高的应变电压，并且增强了失效的概率。
无数庇护元件都被设计成可汲取大量的能量，因为元件结构或设计上的缘由也导致其具有很高的箝位电压。
因为变阻器的箝位电压太高，他们不能够提供有效的ESD庇护。
此外，因为变阻器的高他们也不能给高速数据线路提供庇护。
TVS二极管正是为解决此问题而产生的，它已成为庇护便携电子设备第1页共7页。
TVS常规参数以及测试方法介绍
Forward Current Forward Voltage @ IF
Peak Pulse Power Capacitance @ VR=0V,f=1MHZ
4
Datasheet
Protection Characterization
18
IEC contact discharge current waveform parameters
系統級ESD測試
➢为了抓取TVS的ESD钳位电压波形，可以使用下面的测试 连接设置。
19
系統級ESD測試判定標準
20
浪湧測試-Surge or Lightning
➢The surge (8us/20us) Clamping Voltage of TVS can be measured by using oscilloscope. This is because surge pulse (<1MHz) is a low freq. noise.
30
眼圖測試
USB 2.0 data transmission waveform
31 USB 2.0 data transmission eye diagram
由于噪声和抖动，眼图上的空白区域变小。在除去抖动和噪声的基础上， 眼图上空白的区域在横轴上的距离称为眼宽(Eye Width)，在眼图上叠加的 数据足够多时，眼宽很好的反映了传输线上信号的稳定时间；同理，眼图 上空白的区域在纵轴上的距离称为眼高(Eye Height)，在眼图上叠加的数据 足够多时，眼高很好的反映了传输线上信号的噪声容限，同时，眼图中眼 高最 ratio < 5 times the initial value. No external physical damage )
如何选用 TVS 元件 (2)共25页文档
How to Order C, A Series
SFI 0402 ML 050 C
Company Logo
Series：
C Series
a
Breakdown Voltage：
Where 050 =05 ×100 = 5(V)
L
T
W
Multilayer Ceramic
產品設計(二)
TVS擁有非線性之電壓電流特性，在突波與能量之 處置上 能力更強大，且不具方向性。
Inner electrode 內電極
Semiconducting Ceramic 半導性材質
End Termination 端極
SFI ELECTRONICS TECHNOLOGY INC.
動作原理(一)
SFI ELECTRONICS TECHNOLOGY INC.
靜電放電測試設計概念參考
避免將敏感或重要的線路如Clock,Reset線路於PCB板邊的
位置。 PCB未使用的空間儘量佈滿Ground。
線路佈線長度儘可能縮短,因為越長的銅箔對於高頻的ESD
無非是一種接收天線,能夠感應出異常高的電壓。
多層板的線路架構可以降低ESD影響。
SFI ELECTRONICS TECHNOLOGY INC.
產品設計(一)
TVS 乃將金屬電極印製於厚度精準之陶瓷薄膜 上，然後堆疊成型。
Termination Edge 端極邊緣
Ceramic Layer 薄膜疊層
Electrode 內電極
SFI ELECTRONICS TECHNOLOGY INC.
多佈一條連接至重要信號線路佈線兩端的佈線,並將此線儘
TVS器件信息设备ESD防护中的应用
TVS器件信息设备ESD防护中的应用引言随着电子信息技术的迅速发展，当前半导体器件日益趋向小型化、高密度和多功能化，特别是像时尚消费电子和便携式产品等对主板面积要求比较严格的应用，很容易受到静电放电(ESD)的影响。
电路保护元件的选择根据所要保护的布线情况、可用的电路板空间以及被保护电路的电特性来决定。
因为利用先进工艺技术制造的IC 电路里氧化层比较薄，栅极氧化层更易受到损害。
而且一些采用深亚微米工艺和甚精细线宽布线的复杂半导体功能电路，对电路瞬变过程的影响更加敏感，这将导致上述问题加重。
因此要求保护器件必须具备低箝位电压以提供有效的ESD 保护；而且响应时间快以满足高速数据线路的要求；封装集成度高以适用便携设备印制电路板面紧张的情况；同时还要保证多次ESD 过程后不会劣化以保证高档设备应有的品质。
TVS(Transient Voltage Suppresser 瞬态电压抑制器)正是为解决这些问题而产生的，它已成为保护电子信息设备的关键性技术器件。
TVS 的特性与工作原理TVS 是普遍使用的一种新型高效电路保护器件，它具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力。
当它的两端经受瞬间的高能量冲击时，TVS 能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗，以吸收一个瞬间大电流，从而把它的两端电压箝制在一个预定的数值上，从而保护后面的电路元件不受瞬态高压尖峰脉冲的冲击。
正因为如此，TVS 可用于保护设备或电路免受静电、电感性负载切换时产生的瞬变电压[4]，以及感应雷所产生的过电压。
图1 所示为TVS 的符号及伏安特性曲线。
TVS 管和稳压管一样，也是反向应用的。
其中VR 称为最大转折电压，是反向击穿之前的临界电压。
VB 是击穿电压，其对应的反向电流IT 一般取值为1 mA。
VC 是最大箝位电压，当TVS 管中流过的峰值电流为IPP 的大电流时，管子两端电压就不再上升了。
因此TVS 管能够始终把被。
esd的tlp曲线解读
esd的tlp曲线解读ESD（Electrostatic Discharge）即静电放电，在电子产品制造和使用过程中是一个重要的问题。
ESD事件可以导致电子元器件损坏或失效，给制造商和消费者带来一定的成本和不便。
为了评估电子元器件的ESD耐受性，TLP（Transmission Line Pulse）测试方法广泛被采用。
本文将对TLP测试中的曲线进行解读。
TLP测试是通过施加短脉冲电压来模拟实际的ESD事件。
在TLP测试中，主要关注的参数有电流、电压和时间。
通过测量元器件上的电流和电压随时间的变化情况，可以分析元器件的ESD耐受性。
TLP曲线通常由两个部分组成：上升边和衰减边。
上升边表示施加脉冲电压时的响应速度，衰减边表示脉冲结束后的元器件恢复情况。
在TLP曲线中，电流和电压的峰值、时间至峰值和持续时间等参数是我们重点关注的。
电流和电压的峰值反映了TLP测试过程中元器件所承受的最大压力，可作为评估元器件ESD耐受性的参考指标。
时间至峰值是指电流或电压达到峰值所花费的时间，可以表示元器件对ESD事件的响应速度。
持续时间是指电流或电压超过一定阈值的时间区间，可以表示元器件对ESD事件的持久耐受能力。
ESD的TLP曲线可以帮助我们对元器件的ESD特性有更深入的理解。
通过对不同元器件的TLP曲线进行比较分析，我们可以评估它们的ESD耐受能力，确定适合不同应用场景的元器件。
除了基本参数外，TLP曲线还可以提供更多信息。
例如，曲线的斜率和波形形状可以反映元器件结构和材料对ESD的响应特性。
对于同一元器件的不同结构和材料，其TLP曲线可能会有所差异，这可以帮助我们进一步优化元器件的ESD设计。
需要注意的是，TLP测试方法并不能完全替代实际ESD事件的模拟，它只是一个评估元器件ESD耐受性的工具之一。
在实际应用中，还需要综合考虑元器件的物理结构、封装材料、ESD保护设计等因素。
总之，TLP曲线是分析和评估元器件ESD耐受性的重要工具。
