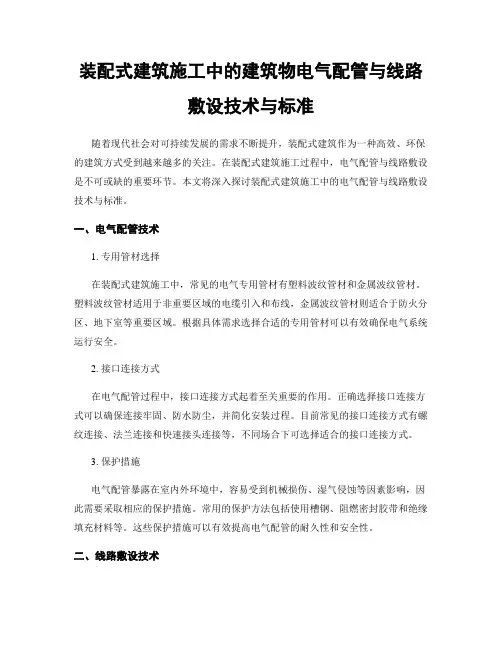

装配式建筑施工中的建筑物电气配管与线路敷设技术与标准

装配式建筑施工中的建筑物电气配管与线路敷设技术与标准随着现代社会对可持续发展的需求不断提升，装配式建筑作为一种高效、环保的建筑方式受到越来越多的关注。

在装配式建筑施工过程中，电气配管与线路敷设是不可或缺的重要环节。

本文将深入探讨装配式建筑施工中的电气配管与线路敷设技术与标准。

一、电气配管技术1. 专用管材选择在装配式建筑施工中，常见的电气专用管材有塑料波纹管材和金属波纹管材。

塑料波纹管材适用于非重要区域的电缆引入和布线，金属波纹管材则适合于防火分区、地下室等重要区域。

根据具体需求选择合适的专用管材可以有效确保电气系统运行安全。

2. 接口连接方式在电气配管过程中，接口连接方式起着至关重要的作用。

正确选择接口连接方式可以确保连接牢固、防水防尘，并简化安装过程。

目前常见的接口连接方式有螺纹连接、法兰连接和快速接头连接等，不同场合下可选择适合的接口连接方式。

3. 保护措施电气配管暴露在室内外环境中，容易受到机械损伤、湿气侵蚀等因素影响，因此需要采取相应的保护措施。

常用的保护方法包括使用槽钢、阻燃密封胶带和绝缘填充材料等。

这些保护措施可以有效提高电气配管的耐久性和安全性。

二、线路敷设技术1. 布线方案设计在进行建筑物电气线路敷设之前，需要进行布线方案设计。

布线方案设计涉及到用电负荷计算、回路划分、支路设置等内容。

合理的布线方案能够确保电气系统运行稳定，并满足不同区域的用电需求。

2. 线缆选择装配式建筑施工中，可选用多种类型的电缆进行线路敷设。

例如聚氯乙烯绝缘软铜芯电缆适用于低压应用场景，而交联聚乙烯绝缘电力电缆则适用于中高压应用场景。

依据设计需求选择合适的线缆材料和规格可以确保线路敷设的安全可靠。

3. 敷设方式和标准在装配式建筑施工中，常见的线缆敷设方式有埋地敷设、明管敷设和架空敷设等。

各种敷设方式都需要符合相应的标准要求，如GB 50217-2002《建筑电气设计规范》和GB 50057-2010《民用建筑物强弱电工程设计规范》等。

装配式建筑电气管线预留预埋方法

装配式建筑电气管线预留预埋方法正文：随着国家洋房工业化进程的加快，已有大量的预制装配式住宅建成投入使用，田彬以住宅传统内装为基础，分析剪力墙我国装配式了住宅预制构件中机电管线预留预埋的设计方法，并提出了对实现内装建筑设计工业化的机电设计展望。

引言预制装配式住宅，顾名思义就是用工厂预制的构件在现场装配而成的住宅。

而建筑节能剪力墙住宅，是指结构承重构件主要由钢筋混凝土墙体来承担的装配式住宅。

近年来，随着国家主权国家住宅工业化进程的加快，已有大量的装配式剪力墙住宅建成投入使用，这种建筑建造速度快、节约人力成本，并相当程度程度上提高了建筑质量。

装配式剪力墙住宅常用技术控制技术主要有：保温装饰一体化钢结构混凝土外墙板、预制楼梯、预制阳台板、叠合楼板等工业化技术以及整体卫浴、整体厨房、架空地板、同层排水等内装工业化工业生产技术。

其中内装工业化技术的应用应用软件很大程度受住宅交付使用形式的制约。

目前，我国住宅仍以传统装修为主，内装工业化技术还未全面确实推广推广，因此，在钢管结构体上的关键点预留预埋则是当下电气设计的关键。

下面对这种形式下的装配式剪力墙住宅电气管线预留预埋设计进行分析总结。

装配式住宅电气管线预留预埋设计毛坯房中电气设备烟道安装到位。

在这种形式下，电气系统设计及管线敷设基本沿用了现行的常规做法：沧州明珠管线浇筑于结构体内。

装配式住宅电气的关键技术就是做好预制结构体内管线的预留预埋。

设计人员需在设计阶段精确定位设备管线并与土建构件一起生成BIM模型提供服务给预制构件厂，预制相关人员按照图纸，根据一元化的标准对统一标准各预制板、墙中的线、盒、新增箱等进行精确定位的预留预埋。

电气管线电线管的预留预埋在机电中占非常大的比重。

对于利穆县交房的住宅，电线管基本上是筑成浇筑在结构体内的：预制墙体内的电线管及线盒，是随结构体在工厂内一次性浇筑成型的；当采用交错楼板时，水平电线管，是敷设在楼板的现浇倒置钢架层内，仍需要有在现场湿作业完成。

装配式住宅建筑电气管线与结构分离的应用

装配式住宅建筑电气管线与结构分离的应用随着装配式建筑的发展愈加深入，人们逐渐不满足于当前的建造方式，并希望通过新型建造方式以及不同专业技术的突破，使得装配式建筑的整体质量和建筑业的科技含量升级。

其中由于常规项目和装配式建筑存在差异，电气的线管敷设与常规的不同应该怎么解决呢？或许在看完今天对“装配式住宅建筑电气管线与分离应用”之后你可以找到答案。

（原文作者：瀚华机电所主任工程师吴建权）在装配式建筑中推荐管线分离的意义在装配式项目中，按常规做法，所有电气管线将在叠合楼板的现浇层处暗敷，会产生较多交叉，将破坏结构的钢筋保护层，影响结构安全。

同时，人们对生活品质不断追求，可能多次对自己居住的空间内部进行装修，暗敷在楼板内的管线维护更换难度大。

因此，科学将电气管线与结构分离，充分发挥管线分离不破坏结构钢筋保护层，保证结构安全稳定，又可避免施工单位漏埋电管而引起的后开凿现象的优势，具有重要的现实意义。

管线分离：对于裸露于室内空间以及敷设在地面架空层、非承重墙体空腔和吊顶内的管线应认定为管线分离；管线未分离：对于埋置在结构构件内部（不含横穿）或敷设在湿作业地面垫层内的管线。

电气管线（含桥架）等在地面架空层、吊顶内敷设的，属于管线与结构分离；在楼板、墙体里暗敷的管线认定为未分离。

电气管线与结构分离的几种做法01电气管线与结构分离的几种做法在装配式住宅项目中，所有电气管线明敷或者敷设于架空层和吊顶内的管线可做到全分离，但存在诸多弊端。

因此在装配式住宅项目中，一般较少采用管线与结构全分离做法。

02电气管线与结构部分分离管线与结构部分分离技术，采用明敷线管与暗敷线管相结合做法。

它在不影响结构主体安全的前提下，通过多专业、多工种的协同配合，巧妙地设计电气管线敷设路由，使得既满足美观性，又便于人们后期更新维护。

电气管线与结构部分分离技术项目分享01户型的电气管线与结构部分分离做法某项目工程概况如下：住宅楼为装配式建造项目，共33层，标准层采用预制叠合楼板、预制内隔墙、预制楼梯、叠合板式阳台等预制构件。

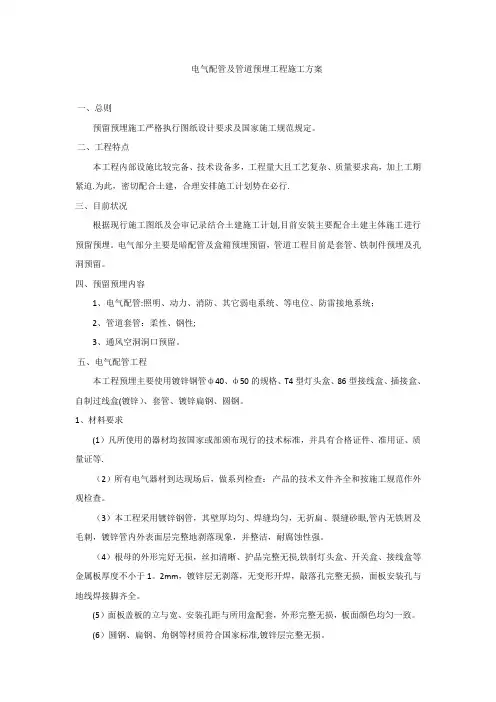

电气配管及管道预埋工程施工方案

电气配管及管道预埋工程施工方案一、总则预留预埋施工严格执行图纸设计要求及国家施工规范规定。

二、工程特点本工程内部设施比较完备、技术设备多，工程量大且工艺复杂、质量要求高，加上工期紧迫.为此，密切配合土建，合理安排施工计划势在必行.三、目前状况根据现行施工图纸及会审记录结合土建施工计划,目前安装主要配合土建主体施工进行预留预埋。

电气部分主要是暗配管及盒箱预埋预留，管道工程目前是套管、铁制件预埋及孔洞预留。

四、预留预埋内容1、电气配管:照明、动力、消防、其它弱电系统、等电位、防雷接地系统；2、管道套管：柔性、钢性;3、通风空洞洞口预留。

五、电气配管工程本工程预埋主要使用镀锌钢管ф40、ф50的规格、T4型灯头盒、86型接线盒、插接盒、自制过线盒(镀锌）、套管、镀锌扁钢、圆钢。

1、材料要求(1）凡所使用的器材均按国家或部颁布现行的技术标准，并具有合格证件、准用证、质量证等.（2）所有电气器材到达现场后，做系列检查：产品的技术文件齐全和按施工规范作外观检查。

（3）本工程采用镀锌钢管，其壁厚均匀、焊缝均匀，无折扁、裂缝砂眼,管内无铁屑及毛刺，镀锌管内外表面层完整地剥落现象，并整洁，耐腐蚀性强。

（4）根母的外形完好无损，丝扣清晰、护品完整无损,铁制灯头盒、开关盒、接线盒等金属板厚度不小于1。

2mm，镀锌层无剥落，无变形开焊，敲落孔完整无损，面板安装孔与地线焊接脚齐全。

(5）面板盖板的立与宽、安装孔距与所用盒配套，外形完整无损，板面颜色均匀一致。

(6）圆钢、扁钢、角钢等材质符合国家标准,镀锌层完整无损。

（7）其它铺材(如铅丝、电焊条、防锈漆、水泥、机油等）无变质过期现象.2、主要施工方法及技术要求（1）预留预埋施工前认真熟悉图纸并结合土建管道通风施工图，密切配合好土建施工进度，做到预留预埋一次到位,且位置正确，严禁漏留少埋.A.钢管暗配:1、钢管内外均应刷防腐漆，埋入混凝土内的管外壁除外; 埋入土层内的钢管，刷两层沥青或使用镀锌管。

装配式建筑电气管线分离和预埋配管设计说明书

裝配式建筑电气管线分离及预埋配管设计随着国内建筑工业化的发展及国家政策的引导，建筑工业化技术标准体系的技术研究越来越成为国家关注的重点。

传统的高能耗、高消耗的建造技术在建造过程中产生了大量建筑垃圾，已经对我国的生态环境造成了浪费和破坏，不利于我国经济可持续发展。

对此国家相继出台了一系列支持和推进建筑工业化发展的政策和指导性文件，目的就是要加快建筑工业化技术的推广和发展，使我国的装配式工业化建筑技术能够持续健康发展。

建筑工业化的特点是标准化、模块化、重复化和通用化。

目前我国推行的装配式建筑中大量采用预制混凝土（PC构件）技术，即把事先做好的梁、板、柱及墙体等PC构件运到施工现场后象搭乐高积木一样再进行组装。

对于电气专业来说，电气配管如何配合建筑预埋在预制结构体上或集成在建筑装饰面层内的一体化设计就成了研究的关键。

一、公共部位电气系统的管线设计对于装配式住宅建筑而言，底层及标准层公共区域一般采用传统的建造模式，以现浇方式为主，套内建筑墙体及楼板才会以装配式预制构件为主。

基于上述建筑建造原则，在住宅电气设计中，总配电房、通信机房通常设置于底层，标准的楼层强弱电配电间设置于公共区域内。

在此公共区域内敷设的水平电气管线宜在公共区域的吊顶内敷设，当受条件限制必须做暗敷设时，可敷设在现浇层内，以减少在预制构件中预埋大量电气管线。

对于竖向管线可集中敷设在预留的孔洞内，垂直电缆桥架及管线通过事先预留的孔洞明装，电气管线与结构体系脱离。

对于设置在公共区域内的需要穿越楼板引上及引下的照明及火灾自动报警系统管线，可将引上、引下配电管线预埋在现浇混凝土墙体内，而不是预埋在预制墙板内。

以满足预制构件墙板预埋管线标准化、模块化设计要求。

单元强弱电竖井布置如图1所示。

图1 单元强弱电竖井布置图二、套内住宅电气预埋配管设计方法通过笔者对工业化居住建筑电气配管集成设计的研究及市场调研发现，电气配管敷设在工业化建筑体内主要有以下3种方式：a. 采用标准化预制构件生产技术，对预埋在预制混凝土墙体（PC 构件）内的电气配管进行标准化、模块化的设计，从而将其集成到建筑PC构件中。

浅谈装配式建筑管线分离

浅谈装配式建筑管线分离摘要：对于裸露于室内空间、敷设在地面架空层、吊顶和墙面干法装饰层内的管线应认定为管线分离；对于龙骨类隔墙，包括轻钢龙骨和木龙骨隔墙等，敷设于墙体空腔内的管线应认定为管线分离；对于埋置在结构构件、非承重混凝土或轻质隔墙内部（不含横穿）或敷设在湿作业地面垫层内、湿作业墙体找平层内的管线认定为管线未分离关键词：装配式建筑；管线分离；SI住宅体系；集成式卫生间；叠合板预埋件因为在装配式建筑构件厂从事构件深化设计工作，我遇到很多装配式建筑有管线实施分离的时候发现，但如何落实管线分离，管线分离的效果如何，项目参与各方都有顾虑。

从构件厂就涉及管线分离实施过程，这阶段管线分离争议高发阶段，业主或总包方疑质：叠合板区域该不该实施管线分离,或分离后效果更差，然后会议再探讨。

本在设计阶段事变成施工阶段设计变更的问题，本末倒置之味。

这现象了表现了大家对管线分离的认识不足及争议。

我们的很多项目，管线分离都被业主否定，换回成传统的管线暗敷方式，其原因与其结果都让人深思的。

管线分离就设备管线系统，主要为内装设备（给排水系统、电器与照明系统、燃气系统、暖通与空调系统、新能源系统、智能化系统）与结构体的分离，预留单独的管线和配线空间，不将其埋入结构体中，以便于后期改造。

也提高材料与结构的耐久性性能，从而有效延长住宅寿命；后期便捷的维修和低成本的改造费用即可满足住宅的正常使用。

实践中，管线分离难点主要是在横向构件的分离。

地电气管线常规做法，将管线在叠合楼板的现浇层处暗敷，会产生较多交叉，将破坏结构的钢筋保护层，影响结构安全，暗敷在楼板内的管线维护更换难度大。

因此，如何科学将电气管线与结构分离，充分发挥管线分离不破坏结构钢筋保护层，保证结构安全稳定，又可避免施工单位漏埋电管而引起的后开凿现象的优势，实施管线分离具有重要的现实意义。

电气管线（含桥架）等在地面架空层、吊顶内敷设的，属于管线与结构分离；在楼板、墙体里暗敷的管线认定为未分离。

装配式建筑电气管线敷设解析

城市周刊2019/6 CHENGSHIZHOUKAN 33装配式建筑电气管线敷设解析徐云龙　江苏中诣智慧城市建设有限公司摘要：本文分别从公共部位电气系统、套内住宅电气、整体厨房、卫浴管线、住宅建筑防雷设计与接地设计几方面入手，探讨电气管线敷设，本文研究结果仅供参考。

关键词：装配式建筑；电气管线；敷设工艺随着国内建筑工业化发展，在国家政策的正确引导下，社会各界开始关注建筑工业化技术体系及标准体系。

传统建设方式，不仅会增加能耗，还会产生大量的建筑垃圾，严重破坏生态环境。

一、公共部位电气系统管线设计就实际情况而言，装配式建筑一般选择的是传统建造模式，会将地层、标准层区分开，以先浇筑的方式施工，只在墙体及楼板进行装配式预制件安装。

就装配式建筑公共部位电气系统管线设计，可参照下图1的设计方式。

图1　单元强电、弱点竖井布置示意图依照国家规定的建筑建造原则，装配式建筑住宅公共部位电气设计，应当在底层设置总配电房、通信机房，并设置标准楼层强弱配电间。

就公共区域内敷设的水平电气管线，应当敷设在公共区域吊顶内。

若受到条件限制，无法进行暗敷设，则需要敷设在现浇层，以此减少预制构件内预埋大量管线的情况出现。

就竖向的管线，一般选择集中敷设方式，将管线全部预留在孔洞内，垂直电缆桥架、管线，在预先设置的孔洞内明装，促使电气管线与结构体系相互脱离。

就公共区域的照明系统管线及火灾自动报警系统管线，可选择引上、引下的方式，将管线预埋在现浇混凝土墙体内。

不可预埋在预制板墙内，以此满足装配式建筑标准化及模块化的管线设计要求[1]。

二、套内住宅电气预埋配管设计通过研究与调查现代工业化居住建筑电气配管集成设计，当前应用的装配式建筑套用住宅电气预埋配管设计方式，主要包括以下三种：①PC 构件设计，将其集成到装配式建筑PC 构件中。

工人依据设计好的图纸，精准定位装配式建筑电气配管及接线盒，并在PC 构件板上预留足够的操作空间，降低施工人员对PC 构件内建筑电气配管精度要求。

装配式建筑施工中的管线安装与预埋工作技术

装配式建筑施工中的管线安装与预埋工作技术装配式建筑是一种高效、快速且可重复使用的建筑方式，在现代化城市建设中得到广泛应用。

而在装配式建筑施工中，管线安装与预埋工作技术是至关重要的环节。

本文将从管线安装和预埋工作两个方面进行论述，介绍装配式建筑施工中的相关技术。

一、管线安装技术1. 管道选择与排布在装配式建筑施工中，各种类型的管道被广泛使用，包括给水管道、消防管道、电气管路以及空调系统等。

在进行管线安装前，需要对不同类型的管道进行选择，并根据实际需求进行合理的排布设计。

同时还需考虑供水供气等系统之间的连接关系，保证整体施工顺利进行。

2. 合适材料的选择为了保证管道的质量和耐久性，在装配式建筑施工中需要选择合适的材料用于制造管道。

如今市场上存在多种材料可供选择，例如钢铁、铜、塑料等。

根据具体情况选用适合的材料，并注意其抗压强度、耐腐蚀性和密封性等方面的要求。

3. 预制管道与现场拼装在装配式建筑施工中，通常会采用预制管道的方式进行安装。

预制管道在工厂内进行加工和制造，可以大大减少现场施工时间，并提高施工效率。

在现场施工过程中，只需将各个部件进行拼接安装即可。

这种方法不仅能够保证管道的质量，还能够降低工人的劳动强度。

4. 维护与清洁管线的维护与清洁是确保系统正常运行的关键步骤。

在装配式建筑施工中，对于新安装的管线，需要定期检查并及时解决任何问题。

此外，在使用过程中也需注意对管线进行清洁、防腐处理等措施，延长其使用寿命。

二、预埋工作技术1. 施工前评估与设计预埋工作是指在模块化组合之前，在结构体或构件上预先布置好需要埋设的设备或构建物。

为了确保预埋的设备或构建物能够完美嵌入结构体内部，并不影响整体稳定性和功能性，需要在施工前进行评估和设计。

这包括结构强度分析、设备防火性能要求、管线维修通道设置等方面的考虑。

2. 孔洞预留与标记在装配式建筑施工过程中，需要预留一定数量和规格的孔洞用于后续的管线和设备安装。

为了确保预埋工作的准确性和操作性，需要在模块制造过程中对孔洞进行标记。

优化装配式建筑施工的管线与电缆预埋工艺

优化装配式建筑施工的管线与电缆预埋工艺随着国家对节能环保要求的提高，装配式建筑施工正成为一种广泛应用的新型建筑方式。

而在装配式建筑施工过程中，管线与电缆预埋是一个重要且复杂的步骤。

为了进一步提高施工效率和质量，需要优化管线与电缆预埋工艺。

本文将从设计优化、施工技术和质量控制三个方面探讨如何优化装配式建筑施工中的管线与电缆预埋工艺。

设计优化在进行管线与电缆预埋前，首先需要对整个装配式建筑进行详细的设计。

在设计过程中，应充分考虑管线与电缆的布置和路径选择，并合理安排通风、消防等系统的需求。

通过CAD等现代设计软件进行三维模拟和评估，可以发现并解决潜在问题。

此外，在设计阶段还应考虑到后期维护与维修的便利性，例如留有足够的间隔空间和检修口。

施工技术改进针对传统施工中存在的一些问题，我们可以通过技术改进来提高装配式建筑施工中的管线与电缆预埋效率。

一方面，可以采用预先制作好的模块化管线与电缆预制件，减少现场加工和拼接，避免浪费和错误。

另一方面，应采用先进的施工设备和技术，例如使用无损检测设备进行质量控制；使用自动化机械设备进行土建开挖和回填等工作。

从而可以大幅度减少人力资源的投入，并提高施工效率。

质量控制在优化装配式建筑施工中的管线与电缆预埋工艺时，质量控制是至关重要的环节。

为确保预埋过程的质量和安全，首先应进行严格的材料、构件选择和检验。

只有选用合格的材料和构件才能保证施工后系统正常运行。

其次，在预埋过程中需要经常进行现场检测和监督，以确保空间位置、弯头角度、对接牢固等符合标准要求。

最后，在完成预埋后应组织相关单位进行验收，并留下详细记录以备后期维护。

总结优化装配式建筑施工中的管线与电缆预埋工艺对于提高施工效率和质量至关重要。

通过设计优化、施工技术改进和质量控制，可以最大程度地减少时间和资源浪费。

尤其是在工期紧迫且建筑规模庞大的项目中，优化管线与电缆预埋工艺不仅可以提高建筑的竣工质量，还可以降低施工风险。

装配式建筑电气线管预埋方案

装配式建筑电气线管预埋方案编制：审核：批准：混凝土板、墙内焊接钢管施工1、作业条件在土建墙体、梁、柱钢筋绑扎完成后,支立模板前进行。

2、材料要求（1）钢管的材质必须合格,有出厂合格证,设计有待殊要求时必须符合设计要求。

（2）外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。

（3）锁紧螺母外形完好、丝扣清晰。

无翘曲变形等缺陷。

（4）铁制灯头盒、开关盒等的金属板厚度必须符合国标或标准图集的要求。

3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。

一、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

顶留箱盒位置→敷设管路→管路连接→切断→套丝→弯曲→跨接地线→变形缝的处理→管路防腐三、混凝土墙内钢管操作工艺1、预留箱盒位置为了保证箱盒位置及标高的准确,现阶段我们采取先预留箱盒位置后安装箱盒的办法。

具体做法:根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口,一般可要求左右各大50～100mm,上下各大150～200mm。

这项工作必须提前考虑,对各种规格配电箱分别制作木套箱,钢筋绑扎时,通知钢筋工在配电箱位置做好预留洞和洞口钢筋加强工作。

木套箱的做法可以参照土建门窗洞模板的做法。

对于接线盒或开关、插座盒,留洞尺寸可定为150×250mm。

这些洞的预留一般采取预埋聚苯板的办法。

施工前加工定做或现场制作150×250×100mm的聚苯板块,施工中固定在所需要的位置。

钢管要插入木套箱或聚苯板中,管路排列要严格按照进人配电箱或盒的要求,管口必须封堵严密,以免灰浆渗入造成管路堵塞。

但为了以后安装箱盒施工方便,钢管进入木套箱或聚苯板内最好不超过5mm,以便采用接短管的办法进箱盒。

2、敷设管路管路必须敷设在钢筋网内侧,分两种情况,第一种是从楼地面内引出的管路,第二种是从墙上箱盒向外引的管路。

装配式建筑施工中的电力与管道布局设计

装配式建筑施工中的电力与管道布局设计随着现代建筑技术的发展与进步，装配式建筑在各个领域应用越来越广泛。

装配式建筑以其快速、节能、环保等诸多优势，成为解决城市更新与扩建难题的有效手段。

在装配式建筑施工过程中，电力与管道布局设计是至关重要的一环，它直接影响到整体施工效率和使用质量。

本文将重点探讨装配式建筑施工中电力与管道布局设计的规划原则和实施要点。

一、电力布局设计1. 上层设备线路规划在装配式建筑中，上层设备线路包括照明、插座、通信等系统。

在进行电力布局设计时，需要根据不同区域不同功能需求进行区分，并合理安排线路位置。

例如，在公共区域如大厅、走廊等位置，需要灵活设置照明系统和紧急疏散指示灯；而在办公室和会议室等区域，则需要充足的插座和通信设备支持。

2. 地下供电线路规划地下供电线路是为了保证室内电力系统的正常运行，并且避免线路走线过多导致视觉干扰。

在进行地下供电线路规划时，需要考虑以下几个方面：- 与装配式建筑的其他管道进行交叉分隔，以确保安全运行；- 根据电源需求合理设置线缆截面和敷设深度；- 定期对地下供电设备进行维护检查，确保正常运行。

二、管道布局设计1. 水管布局设计水管布局设计是装配式建筑施工中不可忽视的重要环节。

在进行水管布局设计时，应注意以下几个要点：- 合理规划冷热水供应必须依据功能区域，并根据不同区域的需要选择合适的管材和阀门；- 在厨房和洗手间等用水区域，需要充足的用水位点，并设置排放通风系统，以排除污水并确保卫生环境；- 关注节能环保，在选择水龙头等设备时尽量选用符合节能标准的产品。

2. 燃气管道布局设计装配式建筑中燃气管道布局设计也是必不可少的一环。

在进行燃气管道布局设计时，需要注意以下几点：- 严格按照相关法规进行操作，并确保燃气管道与其他设备系统保持合理距离；- 合理规划各个区域的燃气使用需求，以便统一设置并方便维护；- 经常检查和维护管道系统，确保安全运行。

三、布线与配管注意事项1. 布线要避免大面积相交为了减少视觉上的干扰和实现施工效率的最大化利用，装配式建筑施工中电力和管道布线应避免大面积相交。

装配式建筑施工工艺中的电气布线与管道设计

装配式建筑施工工艺中的电气布线与管道设计电气布线与管道设计在装配式建筑施工工艺中扮演着重要的角色。

它们是保证建筑正常运行和使用的关键要素，涉及到电力供应、照明、通信以及水、气等管道系统的布置与连接。

本文将从电气布线和管道设计两个方面进行论述。

一. 电气布线设计1. 总体设计原则在装配式建筑施工中，电气布线设计应遵循以下原则：（1）满足建筑使用功能需求：根据建筑的用途和功能确定不同区域的用电需求，并合理规划电源点、开关、插座等设备。

（2）安全可靠性：确保供电系统稳定可靠，考虑防雷、接地等措施，避免火灾和安全事故的发生。

（3）节能环保：合理选择照明灯具和节能设备，减少能源消耗和环境污染。

（4）易于维护管理：考虑设备维修保养的便捷性，尽量采用标准化组件和模块化设计。

2. 布线规划（1）建立用电负荷计算模型：根据建筑不同区域的用电设备功率和使用时间，计算各区域的总负荷，并合理分配电源。

（2）确定走线路径：根据建筑结构、装饰要求和用电设备位置，确定走线通道和走线方式，避免交叉干扰和穿越重要构件。

（3）布置电源点：根据具体用途，在不同区域设置合适数量的电源点，并满足供电容量需求。

（4）布置开关与插座：根据功能需求，在每个房间内进行开关与插座的布置，保证使用便捷性和安全性。

3. 设备选型与安装（1）选择符合国家标准的设备：优先选择具有相应认证或检测报告的产品，确保符合国家安全、能效等相关规定。

（2）避免过度设计与冗余：根据实际需要配置电气设备，避免过度复杂和冗余设计。

（3）注意防护措施：对易受损部位进行绝缘、防水、防尘等处理，以增加设备使用寿命并确保人员安全。

二. 管道设计1. 总体设计原则在装配式建筑中，管道设计需要考虑以下原则：（1）满足建筑用水需求：根据不同区域的用水需求，确定冷、热水管道和给排水系统的布置，并合理规划供水设备。

（2）保证供排水安全：确保管道布局合理、防止渗漏、堵塞和污染情况发生，以保证供水的安全性与卫生。

装配式建筑施工中的电气与管道设计安装

装配式建筑施工中的电气与管道设计安装装配式建筑是一种快速、高效的建筑模式，在现代建筑领域得到了广泛的应用。

在装配式建筑施工中，电气与管道设计安装是关键的环节之一，它涉及到给装配式建筑提供正常运行所需的电力和水力等基础设施。

本文将重点讨论装配式建筑施工中的电气与管道设计安装。

一、电气设计安装1. 电气设计在装配式建筑的电气设计中，首先需要根据建筑的功能确定各个区域的用电需求。

例如，办公室区域、生产车间区域、公共区域等需要不同程度的照明、插座和弱电支持。

然后，根据用电需求确定合适的线路走向和开关插座布置。

此外，在采用太阳能发电系统或其他可再生能源时，还需要对组件进行布局设计，并确保其有效利用。

2. 电气安装在实际的施工过程中，首先需要为每个区域铺设总线进线以便于后续联动控制。

然后根据设计要求进行分段回路划分，并进行线槽铺设和上管预埋工作。

接下来，根据线路图进行电缆敷设和连接，确保电缆的质量和安全。

同时，还需要根据设计要求建立配电箱，并进行相应的漏电保护、过载保护和短路保护等措施。

二、管道设计安装1. 管道设计在装配式建筑的管道设计中，首先需要确认各个区域所需的水源位置和用水设备。

然后，在满足功能需求的前提下，考虑管道走向和布置方式。

例如，对于生活区域可能涉及到供水管道、排水管道以及燃气管道等。

而对于生产车间可能还需要考虑特殊介质的处理和输送。

2. 管道安装在实际的施工过程中，首先需要进行地下管网的预埋工作。

然后依据设计要求进行各类管材的切割、拼接和连接工作。

在安装过程中要注意合理利用空间并确保通风与维修通道畅通，并按照规范要求进行支吊架设置以防止设备沉降或振动损坏。

此外，在装配式建筑施工中采用模块化技术时，还需要注意模块之间的连接和密封工作。

三、安全与监控在装配式建筑施工中，电气与管道设计安装不仅需要满足功能需求，还需要保证施工过程的安全性和监控能力。

1. 安全性在电气设计安装中，需要确保供电设备、线缆和插座等的安全可靠运行。

装配式建筑施工中的电气布线与管道设计技术

装配式建筑施工中的电气布线与管道设计技术装配式建筑是一种逐渐兴起的新型建筑方式，其具有工期短、质量可控、环保节能等诸多优势。

在装配式建筑施工中，电气布线与管道设计技术起着至关重要的作用。

本文将从电气布线和管道设计两个方面进行论述，以期为装配式建筑施工中的电气布线与管道设计提供实用的技术指导。

一、电气布线设计技术1. 施工前的规划与准备在开始电气布线设计之前，需要对建筑物的功能需求进行评估与分析，并制定相应的电气配置方案。

同时，还要考虑到给水、排水、消防等特殊管道的存在，并合理安排电气线路与相关管道间的空间位置关系。

2. 线路布置原则在装配式建筑施工中，为了保证电力系统的稳定运行和便于维护，需要遵循以下几个原则：（1）合理分区：按照不同功能区域对电路进行划分，以确保各个功能区域之间互不干扰。

（2）简化接头：尽量减少接头数量，在安全可靠的前提下，减少电阻与热量损耗。

（3）导线保护：为避免外力对导线的损坏，应采用合适的导线保护措施，如使用槽式电缆桥架、穿线管等。

3. 智能化设计随着智能家居的发展，装配式建筑中的电气布线也需考虑智能化设计。

可以预留一定空间安装智能家居控制系统，并设置相应的智能传感器与开关等设备，以实现远程控制、自动化调节等功能。

二、管道设计技术1. 排水管道设计在装配式建筑施工中，排水系统的设计尤为重要。

需要根据建筑物的规模和使用需求选择合适的排水设备，并按照相关标准进行管道布置与连接。

另外，还要注意排水口位置的设置，确保排水畅通。

2. 给水管道设计给水管道是装配式建筑不可或缺的一部分。

在设计过程中，需要确保给水系统可靠稳定、安全卫生。

选择合适材料及规格，并按照供水标准进行布置与连接。

3. 燃气管道设计对于涉及燃气的装配式建筑，燃气管道设计需要特别注意。

务必按照相关法律法规和标准进行设计，采用合适的材料，确保防漏、排气与通风等设施设置到位。

4. 综合管道布置在装配式建筑中，电气布线与管道设计常常同时存在，因此需要进行综合管道布置。

研究装配式建筑施工中的电气与管道布置设计

研究装配式建筑施工中的电气与管道布置设计近年来，装配式建筑技术逐渐受到关注并得到广泛应用。

与传统施工方式相比，装配式建筑具有快速、节约成本、环保等优势。

然而，在装配式建筑施工中，电气与管道布置设计是一个重要且复杂的任务。

本文将深入研究装配式建筑施工中的电气与管道布置设计，并探讨一些有效的方法和注意事项。

一、电气布置设计在装配式建筑施工中，电气系统是不可或缺的一部分，其合理布置能够确保安全性和高效性。

1. 了解建筑平面并规划设备位置首先，需要详细了解装配式建筑的平面图，并确定主要设备（如发电机、变压器等）以及它们在房间内的位置。

这有助于正确规划电源线路、开关和插座位置等。

2. 考虑供电需求和容量在进行电气布置设计时，必须考虑建筑物使用者的实际供电需求以及所需容量。

根据不同区域和功能需求来设计供电线路和插座数量是很重要的。

3. 选择合适的电气设备和材料在装配式建筑施工中，选择合适的电气设备和材料至关重要。

因为组装式建筑较传统建筑更易损坏，选用质量可靠、维护成本低的设备会增加整体效益。

此外，还应考虑材料的防水、耐候性等特点以符合建筑需求。

二、管道布置设计管道系统在装配式建筑中发挥着关键作用，它们负责供水、排污和加热/冷却等任务。

恰当地设计与安装这些管道可以提高施工质量和使用效果。

1. 考虑施工过程中易连接的软管考虑到装配式建筑的快速施工特点，优先选择易连接和拆卸的软管作为管道使用。

这样，不仅方便了施工过程中的安装调试工作，而且也有利于未来维修或改动时节省时间与人力成本。

2. 管道走向优化及标准化在进行管道布置设计时，应避免不必要地弯曲及回转，并确保路径更直、更短。

同时，要尽量采用标准化的管道设计和安装方式，以提高施工效率和降低成本。

3. 管道定位与隔离在进行管道布置设计时，悬挂式或护墙板式的安装方法可以优化空间利用并保持清洁。

此外，一些影响管道正常运行的因素如隔热、防火护套等也需要详细考虑。

4. 定期检查及维护保养装配式建筑施工中的管道系统需要进行定期检查及维护，以确保其正常运行和延长使用寿命。

装配式建筑施工中的电气布线与配管优化策略

装配式建筑施工中的电气布线与配管优化策略电气布线与配管在装配式建筑施工中扮演着重要的角色。

为了优化电气布线与配管的施工过程，提高工作效率以及确保安全可靠性，需要采取一些优化策略。

1. 设计规划阶段在装配式建筑施工中，电气布线与配管的优化应该从设计规划阶段开始。

首先，应根据建筑的功能需求和使用要求确定电气设备布置方案，并合理规划电气走向和位置。

要充分考虑到不同区域的用电需求、设备容量、负荷平衡等因素，避免出现冗余或过载问题。

此外，还需要注意将强弱电分开布线，以确保安全性和可靠性。

2. 标准化零件与模块化设计为了提高施工效率，在选择电气布线与配管材料时可以考虑使用标准化零件和模块化设计。

通过使用标准尺寸的组件和预制构件，能够降低制造成本并简化安装过程。

模块化设计可以将整个电气系统划分为功能单元，每个单元之间独立运行，这样不仅提高了施工效率，还方便维护和更换。

3. 采用预先布线技术装配式建筑的特点之一是工厂化生产和现场组装。

在电气布线中，可以采用预先布线技术，即在制造过程中就完成电缆的铺设和连接。

这样能够减少现场作业时间和人力成本，并避免因施工不当而造成的质量问题。

同时，预先布线也可以更好地保护电缆，防止损坏和接地故障。

4. 优化施工流程为了提高电气布线与配管施工效率，需要对施工流程进行优化。

首先，在安装时要确保各种材料和设备的准备工作已经完成。

其次，应合理分配人力资源，使各个岗位的工作协调一致。

在进行配管时，可使用快速连接件和软管等辅助材料以减少安装时间。

此外，在施工过程中可以采用现代化的技术手段如激光测距仪、无线通讯等以辅助安装。

5. 提前进行试运行与检测在完成电气布线与配管后，及时进行试运行与检测是十分必要的。

通过试运行可以确保所有设备和线路正常工作，并及时发现和修复潜在问题。

检测过程中应包括对电气安全性、接地连接、线损等方面的评估，以确保整个电气系统达到设计要求和标准。

6. 建立完善的维护与管理机制为了延长电气布线与配管的使用寿命和可靠性，需要建立完善的维护与管理机制。

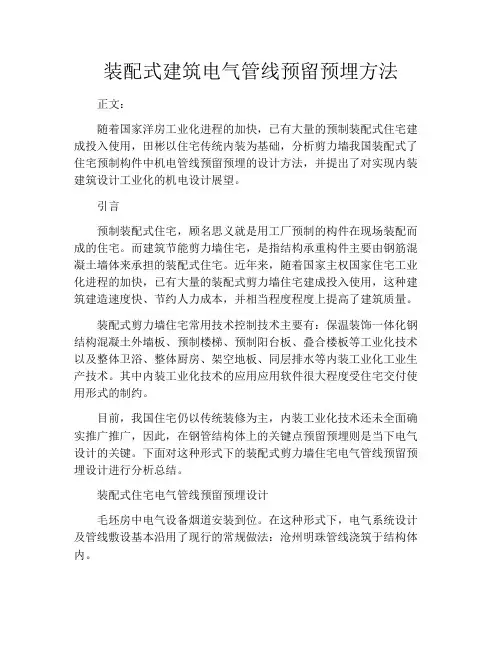

装配式建筑电气管线分离和预埋配管设计

传统的高能耗、高消耗的建造技术在建造过程中产生了大量建筑垃圾，已经对我国的生态环境造成了浪费和破坏，不利于我国经济可持续发展。

建筑工业化的特点是标准化、模块化、重复化和通用化。

对于电气专业来说，电气配管如何配合建筑预埋在预制结构体上或集成在建筑装饰面层内的一体化设计就成了研究的关键。

基于上述建筑建造原则，在住宅电气设计中，总配电房、通信机房通常设置于底层，标准的楼层强弱电配电间设置于公共区域内。

对于竖向管线可集中敷设在预留的孔洞内，垂直电缆桥架及管线通过事先预留的孔洞明装，电气管线与结构体系脱离。

以满足预制构件墙板预埋管线标准化、模块化设计要求。

单元强弱电竖井布置如图1所示。

试论装配式建筑电气设备管线分离及预埋配管设计

试论装配式建筑电气设备管线分离及预埋配管设计发布时间：2021-09-07T01:26:20.364Z 来源：《基层建设》2021年第17期作者： 1王漫 2崔子海[导读] 摘要：在我国建筑行业的持续发展下，出现了以装配式建筑为代表的诸多全新建造模式。

1.身份证号41270119901025XXXX；2.身份证号41270219840909XXXX摘要：在我国建筑行业的持续发展下，出现了以装配式建筑为代表的诸多全新建造模式。

为提高建筑建造效率、控制建造成本等均发挥了重要的促进作用。

在这一背景下，本文将以某装配式建筑建造工程项目为例，重点针对装配式建筑中的设备管线分离与预埋配管设计进行简要分析研究。

关键词：装配式建筑；设备管线分离；预埋配管设计引言：在装配式建筑建造中，管线设计与埋设是其中一项重要内容。

与建筑整体建造质量水平有着直接的影响作用。

因此规范做好建筑电气设备管线的分离，实现预埋配管的优化设计尤为重要。

本研究旨在为装配式建筑中科学分离设备管线与优化设计预埋配管，提供相应理论参考与实践指导帮助。

一、工程概况为有效说明装配式建筑中的设备管线分离与预埋配管的设计，本文选择以某地区的装配式建筑建造工程为例。

该工程中的装配式建筑主要作为某事业单位的办公楼用，建筑共有32层，其中地下2层，地上30层。

为尽可能缩短建造工期同时有效控制建筑整体建造成本，最终该工程选择使用装配式建筑建造模式，标准层选择使用预制叠合楼板，其预制层与现浇层的厚度分别为6cm与8cm。

受装配式建筑结构特性与建造要求的影响，需要相关工作人员提前做好包括建筑楼梯、内隔墙等在内各项建筑构件的标准化预制。

建筑中的电气专业则涉及众多管线，如电力管线、照明管线等，管径统一为2cm。

二、装配式建筑电气设备管线的分离技术（一）部分分离在进行建筑电气设备管线分离时，针对室内卫生间、会议室、餐厅食堂、办公走廊等区域，在于其吊顶涉及与结构造型进行充分结合下，该装配式建筑中选择采用部分分离的方式。

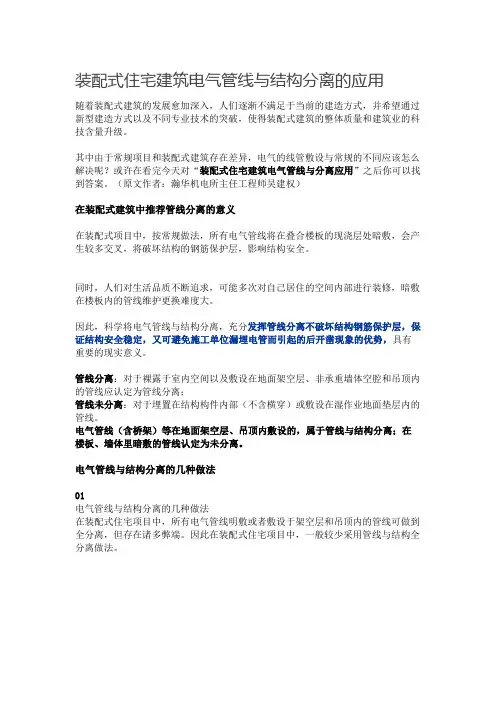

装配式住宅建筑电气管线与结构分离的应用

装配式住宅建筑电气管线与结构分离的应用摘要：目前，在国家的大力支持和推动下，装配式建筑工程不断涌现。

预制建筑工程与传统工程有很大不同，传统工程一般使用预制柱、预制叠合梁、预制叠合地板、预制内外隔墙、预制楼梯、预制阳台等预制构件。

预制层压楼板厚度60mm，现浇层压楼板厚度70-80mm。

在高层住宅中，电气专业人员有电力、照明、弱电、报警等管道，管径一般为20mm、25mm。

在装配工程中，如果按照惯例，所有的电气管线在叠合层的现浇层的暗盖处，交叉较多，会破坏钢保护层的结构，影响结构的安全。

同时，人们不断追求生活品质，可能会多次对自己的居住空间进行室内装修，暗地应用在地板上的管道维修和更换困难。

因此，研究预制住宅电气管道与结构的分离技术具有重要的现实意义。

关键词：装配式住宅；建筑；电气管线；结构分离一、管线与结构分离概述按照GB/ T51129-2017《装配式房屋评估标准》4.0.13条的规定解释管道隔离:管道暴露于室内空间，敷设于地面架空层，非承重墙空腔和吊顶为管道隔离;构筑物内部埋置的管线(不包括穿越管线)或湿式作业垫层中敷设的管线视为未分开的管线。

由此可知，电气管道(包括桥架)敷设在地面架空层，悬顶属于管道与结构的分离;地板和墙壁上的管道没有分开。

管道与结构的分离技术既能保证结构的安全稳定，又能避免施工单位造成地埋电管道泄漏的现象。

可以看出，在预制住宅建筑中，采用管道和结构分离技术有很多优点。

二、电气管线与结构分离的几种做法1、电气管线与结构全分离在预制住宅项目中，所有的电气管道都暴露或铺设在架空中，管道的天花板可以完全分离。

然而，在住宅项目中，如果电气管道是全透明的，一方面是严重影响美观，另一方面是占用室内的有效利用空间;如:全吊顶、架空地板或建筑装饰面，电气管道敷设空间150mm(考虑与水管交叉)，占用室内空间(尤其是净高)，增加工程造价。

房地产企业普遍追求性价比，所以在装配式房屋项目中，一般较少使用管道与结构分离。
