线材测试机使用方法讲义
线材测试机作业指导书
线材测试机作业指导书一、引言线材测试机是一种用于测试线材电性能和质量的专业设备。
本作业指导书旨在帮助操作员正确使用线材测试机，并且按照正确的步骤进行测试，以确保测试结果的准确性和可靠性。
二、设备概述线材测试机由控制台和测试台组成。
控制台包括电源开关、测试模式选择开关、屏幕显示屏等。
测试台上有测试针脚、测试夹具等元件。
三、操作步骤1. 准备工作在开始测试之前，需要进行以下准备工作：a. 检查设备的供电情况，确保电源稳定并连接正常；b. 确保设备连接的线材无损坏并正确连接到测试针脚或测试夹具上；c. 确保设备的测试模式选择开关设置正确。
2. 设备启动a. 打开电源开关，确保设备开始供电并进入工作状态；b. 屏幕显示屏上会显示设备的初始化界面，在界面上确认设备的各项参数设置是否正确。
3. 测试设置a. 根据需要，在设备的屏幕显示屏上选择相应的测试模式，例如电阻测试、电容测试等；b. 根据线材的规格和要求，设置相应的测试参数，如测试电流、测试电压等。
4. 线材测试a. 将需要测试的线材正确连接到测试针脚或测试夹具上；b. 按下测试开始按钮，设备会开始进行测试；c. 在屏幕显示屏上观察测试结果，确保测试数值的准确性；d. 完成测试后，将测试结果记录下来并保存。
5. 设备关闭a. 在测试完成后，按下设备的关闭按钮，确保设备停止工作并断开电源供应；b. 清理并整理测试现场，确保设备和周围环境的整洁。
6. 故障排除a. 如果在测试过程中出现设备故障或其他异常情况，操作员应立即停止测试并断开电源供应；b. 在排除故障之后，重新进行准备工作并重新开始测试。
四、注意事项1. 操作员应严格按照操作步骤进行测试，避免操作失误；2. 在进行测试之前，确保线材和测试针脚或测试夹具无损坏，以免影响测试结果；3. 在测试过程中，注意设备的运行状态和测试结果的准确性，及时记录测试数据；4. 当设备出现故障或其他异常情况时，操作员应立即采取措施停止测试并进行故障排除；5. 在操作过程中，注意设备的保养和维护，定期进行清洁和检查。
线材综合测试仪教学教材
三、注意事项 1.测试仪器必须在校正有效期内 2.非操作人员不可乱调测试机 3.测试工作台尽可能使用非导电材质的工作台 4.测试机使用后必须把电源关闭 5.切换产品时，测试机的参数与由FQC及IPQC共同确认合格后保存。
桂林智神信息技术有限公司 Guilin Zhishen Information Technology Co., Ltd.
线材综器型号：RL-850D
1.在插入电源前，先将背板上的“电压选择” 开关切入到正确的输入电压220V位置上 2.根据使用需要，接上转接头与待测线材 3.将输入电源线分别接到仪器上和电源插座上，开启电源，系统将执行自我检测程序 4.自我检测程序结束，正式进入仪器系统中 5.将测试治具端的测试线全部接好 6.开机先自我检测. 7.把点检线插入治具，按实际需要及SOP要求设定测试项目及参数 8.测试前先用点检样品点检确认，点检时间为4小时/次，确保测试机与治具的准确性 9.把待测物插入治具，按SOP要求动作进行测试 10.亮绿灯为OK品，亮红灯为NG品.
二、实例图片
版本：V0 日期:2017.11.29
NO.
制/修订日期
版本
制/修订内容
核准
1 文件编号
2017/9/28
A0
ZS-JY-QC-010
初版发行
审核 制作
线材行业耐压测试仪操作指导书
1.目的
为使检测达到预定要求，避免事故，指导检验员正确使用耐压测试仪。
2.适用范围
适用于本厂检验员作产品耐压检测
3.参考文件
3.1.使用操作说明
3.2.检定/ 校准证书
4.测试程序步骤
4.1.单一模式耐压（ACV/DCV）测试模式
4.1.1.参数的设定（参看使用操作说明4~6）
4.2.开机预热15分钟以上，以达到规格内之准确度
4.3.依待测物之客户要求，设定参数值，连接待测物装置
4.4.按下[RESET]键，准备测试，再按[TEST]，启动测试。
4.5.设定测试时间终了GOOD指示灯亮，或在未设定测试时间时未输出讯号，可判定
被测物是良品；当HI或LO及NG指示灯亮，蜂鸣器同时响起，可判定被测物为不
良品。
4.6.使用中如暂时中止，只需按下[RESET]重置键。
5.使用中注意事项
5.1.测试机可有高达5KV的高电压输出，为防触电，使用前应先戴上绝缘的橡胶手套。
5.2.电源开关被切断时，再度开启需等几秒。
千万不可把电源开关连续做开与关的动作。
5.3.当测试机正处于测试状态下，严禁去触有高压的区域。
如：待测物、测试线、探针
和输出端。
5.4.结束测试时或关掉输出时，切勿马上触摸测试品。
5.5.测试终止时，务必将电源开关切在OFF（关掉电源）。
6.设定参数的注意事项
6.1.若仪器示值与标准值有误差，需依据检定结果标准值对应仪表指示值调整参数值。
举例图示如下：
6.2 若仪器指示值与标准值无误差,则按指示值设定参数。
线材测试操作规程
一、操作前准备工作. 1.1按指令依照图面及样品寻找相应的测试治具1.2确定机体背面电源选择器(110V/220V)位置后将本机接上打开电源,显示屏显示”OK ”表示正常.1.3 检查设备及制具样品的可靠性把需测线材扦上制具调试.二、操作步骤2.1 双头测试→准备工作→按”COND ”键导通阻抗设定→按”I.S ”键绝缘阻抗设定→按”V ”绝缘测试电压设定→按”TIME ”绝缘测试时间设定→按”AUTO ”键手动或自动扫描设定→按”DEEP ”键测试声音设定→按”DELAY ”键,测试速度设定→按”SINGLE ”键,灵敏度设定→按”READ ”键两次此时会显示两端接点A 。
B →按”TEST ”测试键,即可开始测试→”PASS ”的产品会嘟一声和亮绿灯,”NG ”不良品会滴答滴答刺耳的细声和亮红灯(各步设定值时可按”↑”或”↓”键调整)2.2 单端点测试→单边标准线材接上制具→按”SINGLE ”键再按”STEP ”键→依照顺序使用探针接触第一条线端金属部分→按”STEP ”键会显示号码→依此类推(最多五十条线）→按”↑”或”↓”键检查接点号码是否符合标准线,如不是则重复上一步骤→按”TEST ”键然后依照顺序用探针接触线端→完成后显示”PASS ”将标线材拔出即可测试.三、下班关闭电源物料,摆放整齐不良品及时处理.四、注意事项4.1电源110V/220V 应调到合理位置,通常接220V 电源.4.2 测试板和接点需经常清洁,每半月需放太阳底下晒4.3 不准私自拆卸机体外壳和工作存放场所不易太受潮，上面勿放杂物。
五、技术参数测试点数 128点测试项目 错位,短路/断路5K 欧～50 K 欧导通阻值100～1 K 欧绝缘阻抗200 K 欧～10M 欧测试电压5V 允许电容量2WF(最大值) 测试速度各测试项目1 秒钟内完成 错误显示 短路断路 错位 绝缘 导通阻抗 SHORT OPEN WM IS COND制订 审核 批准文件主题：文件编号: 修 订: 0 制订日期: 2019/12/6 页 1 数: 1/1线材测试仪操作规范。
线材测试机基本操作说明书（培训资料）
线材测试机基本操作说明（测试人员培训资料）一．测试的作用：将产品中的电性不合格品，用通过测试的方法将其挑选出来，以达到控制不合格品，避免流入下一工序及流入客户端，确保产品品质。
二．测试机型号：目前公司测试机的型号为益和8681及8683型。
三．测试注意事项：1．测试机使用电源为AC 220V，为确保机器的稳定性，请连接地线。
2．测试治具线制作要求为：a．不论产品本身是否有跳线，治具线永远是一对一，不存在跳线。
b．治具线愈短愈好，c．测试治具本身不可有短路，断路等不良现象，在使用前务必进行确认是否合格。
d．为确保测试资料的准确度，测试治具焊接要求为满PIN。
e．测试治具的作用次数有一定的要求，时间用长了后，因治具磨损会影起接触不良，此时就要检查与考虑更换治具了。
f．连接测试机接口的测试治具一般使用之材料：1．XH端子与插头、拓邦2.54端子与插头等（间距为2.5mm规格）。
2．间距为2.54不同PIN位的IDC及牛角头。
3．用来输入资料之产品必须是标准样品（即经过相关人员确认合格的产品），不可随便在生产线上拿取。
4．输入之测试资料接点必须与作业指导书或工程图纸接点相符合。
5．合格品与不合格品必须严格区分与标示，为避免混乱，请存放于指定位置。
6．所有测试参数设定必须符合工程图纸或作业指导书要求。
7．测试机使用了一段时间后，要对测试机内部及外接治具板进行清洁刷洗，避免因灰尘所影起的绝缘不良；如因天气潮湿造成测试机本身绝缘，可用热风枪对测试治具及测试转接头进行除湿。
四．各功能健操作说明：1．读线健（READ）：读取资料使用。
2．上下箭头健：资料查找与设定参数选择。
3．导通健（COND）：设定导通阻抗值。
4．绝缘健：设定绝缘阻抗值。
5．退出健（EXIT）：脱离某种设置状态或系统参数重新设定。
6．音量健：设定测试音量大小。
7．标准参数（MODE）：标准参数设置。
8．测试键（TEST）：当测试参数设置好后，按此键进行测试。
线材综合测试机操作指引
File:系统菜单设定 ，Print:资料打印键 (9)256Pin牛角转接头 (10)Pin Search接头
(11)高压校正输出接头 (12)电源切换开关 (13)方向键，上/下、左/右选择键
（14）确认键 （15）Exit键，跳离键（退出） 16.Shift键：移动，改变，替换
二、操作步骤：
（1）准备相应的辅助测试治具 （2）打开电源开关，在开机状态下，设置测试项目
（3）按不同物料规格要求设定绝缘、高压侧试参数，把所要测试项目的参数记忆到系统
（4）按Hipot键设定参数：a.调整DC-INSUL 650V 5.0MΩ 1sec, b.调整AC-HI.POT
5.0mA 1sec （5）按MODE键，设定相关测试参数，调测试时间 T=3sec按S6（测试项
键，选择：a.短断路 b.耐压 c.绝缘 d.瞬间短断路 （6）按Exit键（跳离键）

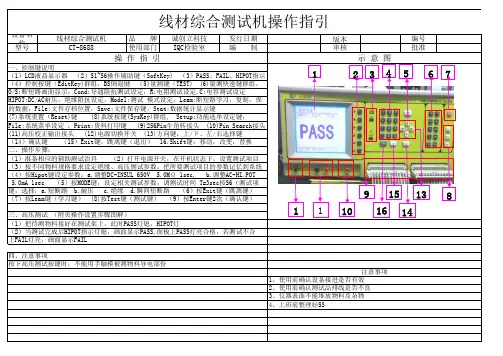

线材综合测试机操作指引
设备名 型称号
线材综合测试机 CT-8688
品牌 使用部门
诚创立科技 IQC检验室
发行日期 编制
操作指引
一、控制键说明
（1）LCD液晶显示器 （2）S1~S6操作辅助键（SoftKey) （3）PASS、FAIL、HIPOT指示
（4）控制按键（EditKey)群组，BS倒退键 （5)量测键（TEST) (6)量测快速键群组，
版本
编号
审核
批准
示意图
1
2345 67
9 15 13 8 1 1 10 16 14
四、注意事项 按下高压测试按键时，不能用手触摸被测物料导电部份
注意事项 1、使用前确认设备接进是否有效 2、使用前确认测试品排线是否不良 3、仪器表面不能堆放物料及杂物 4、上班前整理好5S
测线仪使用说明
SM-8818测线(开路,短路交叉) SM-8828测线寻线SM-8838测线测长度SM-8868测线测长度寻线Cable TesterUser Manual线缆测试仪说明书警告1). 测试仪需配用9V的电池2). 测试仪15分钟以后自动关闭3). 当电池电力很低时显示屏将会有低电提示，测试仪在低电是不能正常工作的。
此系列测试仪是专门设计测试网络线、电话线、同轴电缆线的，不能用于测试其它相关线材，否则会对测试仪造成永久性毁坏。
技术规格1). 显示屏显示屏点阵128x64（有效视频范围48x32mm）2). 电源供电源是9V的叠层电池，耗电量为15 mA。
3). 低电量显示当9伏的电池量低于6.5伏时将出现低电量提示。
4). 尺寸149x 66x23 mm5). 可测试的线材STP/UTP双绞线、同轴线、电话线、USB信号线。
6). 可测试的接口端子测试仪可以测试的各种线材端口是：RJ45主端口、回环RJ45端口、BNC端口、外接BNC端口、USB (A)型端口、USB(B)型端口、RJ45远程端口、RJ11转接口。
7). 工作环境温度-10℃------+60℃.8). 双绞线长度的测量范围：1---1200 M校准精确度：2%（+/-0.5米或+/-1.5英尺）校准线长>10米测试精确度: 3%(（+/-0.5米或+/-1.5英尺）(AMP, AT&T Class5 cable)显示：米，英尺，码。
9). 长度校准使用者可以用给定长度的线自我设置校准长度，校准线长度要长过10米。
10).查线序测线误检查诸如开路、短路、反接、交叉、或干扰冲突。
11).查线远端无源测试插孔(ID 1 > ID8)12).延时自动关机功能：15分钟不操作，测试仪便自动关机。
13)可测试和查找5E、6E、同轴线，USB线与电话线。
14)调节音量开关可以改变检测的灵敏度。
功能特性1).SM-88181). 在5E/6E线、同轴电缆线、USB信号线、电话线等线内查找开路、短路、跳线、反接、交叉干扰等错误。
8730精密线材测试机中文使用手册 (2)
II.2.E 顯示及列印測試資料 .....................................................................................................................17
II.2.F 自動列印測試資料 .........................................................................................................................17
`
Universal Cable/Harness Tester 精密線材測試機 8730
操作手冊
FEB 2012
8730 使用手冊
CHAPTER I 一般說明 ...........................................................................................................................1 I.1 包裝與配備 .......................................................................................................................................1 I.2 本使用手冊用字與符號說明 ...........................................................................................................1 I.3 測試機之基本操作 ...........................................................................................................................2 I.4 各部位名稱 .......................................................................................................................................3 I.4.A 前面板(請參考下圖).........................................................................................................................3 I.4.B 背面板(請參考下圖).........................................................................................................................4 I.5 功能方塊圖 .......................................................................................................................................5 I.6 安裝 ...................................................................................................................................................6 I.7 按鍵使用說明 ...................................................................................................................................6 I.7.A 系統(SYSKEY)按鍵群組 ..................................................................................................................6 I.7.B 量測快速鍵(FASTKEY)按鍵群組....................................................................................................7 I.7.C 控制按鍵(EDITKEY)群組 ................................................................................................................7 I.7.D [ENTER] 確認鍵.............................................................................................................................7 I.7.E [TEST] 開始量測鍵........................................................................................................................7 I.7.F 操作輔助鍵(SOFTKEY)群組............................................................................................................7 I.7.G [RESET] 系統重置鍵，相當於暖開機(WARM START)..............................................................7 CHAPTER II 功能設定與分析模式 ...................................................................................................8 II.1 系統主功能 (FUNCTION)................................................................................................................8 II.1.A 系統自我測試 ...................................................................................................................................9 II.1.B 機台版本資訊 ...................................................................................................................................9 II.1.C 設定系統時間 .................................................................................................................................10
线材综合测试仪TH8602系列 使用说明书
使用说明书OPERATION MANUALMODEL TH8602系列线材综合测试仪目录第1章开箱安装....................................................................................................................... 1-11.1开箱检查....................................................................................................................... 1-11.2电源连接....................................................................................................................... 1-11.3保险丝 .......................................................................................................................... 1-11.4环境.............................................................................................................................. 1-11.5外接治具及转接线使用注意事项................................................................................... 1-21.6预热.............................................................................................................................. 1-21.7仪器的其它特性............................................................................................................ 1-2第2章概述.............................................................................................................................. 2-12.1前面板说明 ................................................................................................................... 2-12.2后面板说明 ................................................................................................................... 2-52.3显示区域定义................................................................................................................ 2-72.4基本操作....................................................................................................................... 2-8第3章详细操作....................................................................................................................... 3-13.1开机.............................................................................................................................. 3-13.2主页面 .......................................................................................................................... 3-23.3设置界面....................................................................................................................... 3-23.3.1 <模式> ................................................................................................................................................... 3-33.3.2 <短断> ................................................................................................................................................... 3-53.3.3 <导通> ................................................................................................................................................... 3-93.3.4 <元件> ................................................................................................................................................ 3-133.3.5 <高压> ................................................................................................................................................ 3-163.3.6 <项目> ................................................................................................................................................ 3-193.4<学习>页面................................................................................................................. 3-203.4.1 学习 ...................................................................................................................................................... 3-203.4.2 短断路网络表 .................................................................................................................................... 3-203.4.3 清零功能 ............................................................................................................................................. 3-213.4.4 高压网络编辑 .................................................................................................................................... 3-223.4.5 导通网络编辑 .................................................................................................................................... 3-243.4.6 芯片学习 ............................................................................................................................................. 3-243.5<MEAS>页面.............................................................................................................. 3-253.5.1 标题 ...................................................................................................................................................... 3-263.5.2 档案 ...................................................................................................................................................... 3-263.5.3 统计 ...................................................................................................................................................... 3-263.5.4 测试结果 ............................................................................................................................................. 3-263.5.5 菜单内容 ............................................................................................................................................. 3-263.6<STAT>页面............................................................................................................... 3-273.6.1 总体统计 ............................................................................................................................................. 3-273.6.2 分项统计 ............................................................................................................................................. 3-283.6.3 菜单功能 ............................................................................................................................................. 3-283.7<FILE>页面 ................................................................................................................ 3-283.7.1 当前档案:UNNAME (普通) ......................................................................................................... 3-283.7.2 内部 ...................................................................................................................................................... 3-293.7.4 循序 ...................................................................................................................................................... 3-313.8<SYS>页面 ................................................................................................................ 3-323.8.1 测试 ...................................................................................................................................................... 3-333.8.2 环境 ...................................................................................................................................................... 3-363.8.3 通讯 ...................................................................................................................................................... 3-383.9<UTILI>页面............................................................................................................... 3-423.9.1 寻找脚位 ............................................................................................................................................. 3-423.9.2 系统自检 ............................................................................................................................................. 3-433.9.3 高压模块 ............................................................................................................................................. 3-433.9.4 I/O编辑 ............................................................................................................................................... 3-443.9.5 存储器初始化 .................................................................................................................................... 3-443.9.6 程序升级 ............................................................................................................................................. 3-453.9.7 系统密码 ............................................................................................................................................. 3-463.9.8 LCR模块 .............................................................................................................................................. 3-463.9.9 读取芯片 ............................................................................................................................................. 3-48 第4章通讯接口 (49)4.1HANDLER接口 (49)4.1.1 Handler接口电路图 (49)4.1.2 接口说明： (49)4.2RS232C接口 ............................................................................................................... 4-14.2.1 RS232标准 ............................................................................................................................................ 4-14.2.2 RS232连接 ............................................................................................................................................ 4-14.3SCPI命令参考 ............................................................................................................. 4-14.3.1 设定命令集 ............................................................................................................................................ 4-14.3.2 测试命令集 ............................................................................................................................................ 4-14.3.3 :FETCH指令集 ................................................................................................................................... 4-564.3.4 系统命令集 ......................................................................................................................................... 4-714.3.5 文件命令集 ......................................................................................................................................... 4-854.3.6 DISP命令集 ....................................................................................................................................... 4-874.3.7 其他命令集 ......................................................................................................................................... 4-874.3.8 公共命令集 ......................................................................................................................................... 4-88 第5章技术指标..................................................................................................................... 5-89第6章保修.............................................................................................................................. 6-1第7章附录.............................................................................................................................. 7-17.1手册更改说明................................................................................................................ 7-1第1章开箱安装本章讲述当您收到仪器后必须进行的一些检查，并且在安装使用仪器之前必须了解和具备的条件。
单边线材测试机操作规范
绝缘调节钮 百分表
技术参数
备注 嘀嘀间断性尖叫声 沙哑声 嘟嘟长鸣声 P1-P250100 图
批
准：
审
核
制
定：
31按指令参照图纸要求或样品领取相应的制具并检查制具和样品设备的正确性班组长员工操作步骤41装好测试治具扦上电源220v打开设备仪器开关指示灯会亮扦上已检验好的样品线成品调整绝缘阻值调好线材长度控制钮直到设备右面百分表针指到100以上范围调试声控开关直到发出嘟嘟长鸣声且判断指示灯为绿色百分表指到100以上表示正常可以调试
最全面、最实用的企业管理资料，免费提供下载！
设备名称 单边线材测试机 文件编号 版 页 本 次
机器设备操作规程作业指导书
规格型号 生效日期
1. 目的: 规范操作方式保证人,设备的安全,提高工作效率及产品品质的保证 2. 适应范围:本公司从事线材测试的工作人员 3. 操作前准备工作. 3.1 按指令参照图纸要求或样品领取相应的制具,并检查制具和样品设备的正确性(班组 长,员工) 4. 操作步骤 4.1 装好测试治具→扦上电源 220V→打开设备仪器开关(指示灯会亮) →扦上已检验 好的样品线(成品) →调整绝缘阻值→调好线材长度控制钮直到设备右面百分表针指到 100 以上范围→调试声控开关直到发出嘟嘟长鸣声且判断指示灯为绿色百分表指到 100 以 上表示正常→可以调试. 5.下班关闭电源,物品摆放整齐,不良品即刻交各部门班组处理. 6. 注意事项 6.1 测试时勿用手碰高压片,小心伤人,上面勿放其它物品. 6.2 测试设备连接制具线越短越好,保持设备卫生. 6.3 不准私自拆卸机壳,工作和存放场所不易太潮湿. 7.
线材综合测试仪操作指引
线材综合测试仪操作指引一、相关机键位置说明（正面）：1、 LCD 液晶显示器2、S1~S6操作辅助键3、PASS&HIPOT LED4、量测快速键群组5、量测键6、控制按键群组7、系统重置 8、系统按键群组9、64Pin 转牛角接头 10、找点探棒插座11、高压校正输出接头 12、电源切换开关二、按键说明:2.1、S1~S6 辅助键，配合不同的按键有不同的功能 2.2、O/S 键 短断路表显示2.3、CODN 键 导通阻抗设定 2.4、R 键 电阻设定2.5、C 键 电容设定 2.6、HIPOT 键 高压设定 2.7、FILE 键 档案管理 2.8、SA VE 键 档案储存2.9、LEARN 键 读数 2.10、STAT 键 测试统计2.11、MODE 键 测试模式设定 2.13、TEST 健 测试2.14、 键 光标上下左右移动 2.15、ENTER 键 确定2.16、EXIT 键 退出 2.17、SHIFT 键 上档键2.18、0~9及A~Z 和·-/键 输入数字或字母和点等 2.19、BS 键 删除2.20、RESET 键 系统重新启动 2.21、FUNC 键 功能设定2.22、SETUP 键 系统设定 2.23、PRINT 键 找点以上按键说明仅对我公司产品测试时所用。
三、功能与测试范围：3.1功能：短路、断路、错位及绝缘。
3.2测试范围：（1）导通阻抗：0.01Ω～50Ω; (2)绝缘阻抗：5M Ω～500M Ω（3）高压测试电压：200～700V DC四、设定：4.1导通阻抗设定：按下COND 键后，LCD 荧幕会显示出原来的设定值，如欲更改时，则按“←”或“→”键即可选择0.1Ω～50kΩ的导通阻抗值。
4.2绝缘阻抗设定：按下Hipot 键后，LCD 荧幕会显示出原来的设定值，第三项为绝缘值，如欲更改直接输入5MΩ～500MΩ或OFF（不作测试）的绝缘阻抗值。
4.3电压设定：按下Hipot键后，LCD荧幕会显示出原来的设定值，如欲更改直接输入200～700V DC的测试电压值，第二项为时间值设定，如欲更改直接输入时间值即可。
线材测试机使用说明
线材测试机使用说明一、测试机基本操作文字数字输入：在做档案存储时要求输入文字数字，第一次按下为该按键数字第2—4次分别代表数字键上方由左到右之大写英文字母。
2．移动：您可用← → ↑ ↓移动游标3．确认：Enter为一般之确认键4．量测：TEST为量测启动键，EXIT为跳离键5．另选：加Shift键可启动该键盘上方功能简单安装程序：（测试机外壳必须接地，防静电干扰）a.请确认电源供应器的电源，接上电源为AC115V或AC220V。
（有使用115V 电压时请注意）。
b.开启电源，系统会进行自我检测，在无治具状态或确定治具（本身无绝缘不良！开路或短路）状态良好之情况下，所有自检均显示OK（注：若有时开机，第9项INSUL绝缘检测检测NG，则考虑降低绝缘测试条件进行温机直至测试稳定，后面有讲到温机简单操作步骤）二．综合测试模式：1．即时测试：a.按File键，进入档案设定画面，再按（建立新档）所对应之软件键，输入档案名按Enter键确认b．Cond键入导通测试条件（几欧）一般设为3欧，导通测试模式为“一般”，瞬间导通测试次数为1次，导通阻抗值调整正常状态为“0”线材归零“无”按SAVE+Enter键存档c．按Hipot键进入高压编辑状态画面，设定测试电压，测试时间及测试规格测试模式只开“二分快速”，测试点数一律设定128点。
按SAVE+Enter存档d．按Model键进入测试模式设定画面，依条件选取设定1.2.4.8.9.10.11项，再按测试项目对应之软件键进入测试项目设定画面，按↓键移动光标依次确认测试项目。
（右上角项目选择键为选择确认键）再按SAVE+Enter存档e.插上治具连接好待测试线材样品（良品），按Learn键学习资料，SAVE+Enter存档。
按EXIT跳离主画面。
按TEST键即可测试2.已存测试：即调用已经设定好。
并储存在记忆体内之档案的执行测试操作程序：按下File键按↑↓移动游标，覆盖欲选取之档案名称：按Enter键即选取完成，若选取错误可重复步骤逐个检视，画面确认设定无误，按Test键即可测试三．单边测试：单边测试时机台外壳必须接地，只有Port A（A槽）有效操作步骤：按File键建立档案。
CT-8681系列线材综合测试机--使用手册
2011-10-5
15
(二) 综合测试实作
⑴ 实时测试 将已储存在主存储器内之测试条件设定为测试之条件,实时 监控对待测物进行测试,是常用的测试方法. 其基本操作步骤如下: ① ② ③ ④ ⑤ ⑥
2011-10-5
首先检查测试条件设定是否正确; 按下[Mode]键显示测试模式设定画面; 检查并确认测试模式设定是否正确,并依需要可加以更改; 确认无误后,按下[EXIT]键跳离,返回主画面; 按下[TEST]键后即可开始测试; 测试完毕或需中断测试时,按[EXIT]键跳离.
2011-10-5
主要功能 档案管理设定 储存测试设定数据文件设定 断/短路学习 列示测试统计资料 测试模式设定 断/短路表显示 导通阻抗测试编辑 电阻设定编辑 电容设定编辑 高压设定编辑 二极管设定编辑
5
控 制 按 键 (EditKey) 群 组 按键名 文数字键 [←] 方向键 [Exit] [Enter] [Test] [Reset] 主要功能 用以输入文数字,包含0～1,A ～ Z, . / 退格键 用于光标移动,包含[←] [→] [ ↑ ] [ ↓ ] 使系统跳离目前状态并回到前一状态 确认键 开始量测键 系统重置键,相当于暖开机 操 作 辅 助 键 (SotfKey) 群 组 [S1] ～ [S6]
2011-10-5 19
⑷ 档案排序 可依需要快速的对已存有之档案作排序动作. 其基本操作步骤如下: ① 按下[File]键; ② 按下S6[档案排序]即可进行档案排序的动作,共五个选择; ■ 依文件名称由大至小排列 ■ 依文件名称由小至大排列 ■ 依储存顺序由小至大排列 ■ 依档案日期由大至小排列 ■ 依档案日期由小至大排列 ⑸ 档案储存 将在主存储器内之资料储存于永久内存,以方便其它用途. 其基本操作步骤如下: ① 检查测试条件设定是否正确;
精密线材测试机操作指引
5.4.1按↑或↓移动到你所要设定的项目。如停在“线材种类”项。
5.4.2按S1[项目选择]在一般、点测、单边切换。
5.4.3设定完毕后，可按S6[测试开关]做项目开关的编辑。
5.4.4按↑或↓移动到你所要设定的项目,并可按下S1[项目选择]切换是否进行所选定项目之测试。
MODEL NO：精密线材测试机
5.6.8按两下Exit退出“测试模式设定”界面，回到主画面。
5.6.9将待测线材插入母座上，按下Test就可以开始测试了。
6．注意事项：
6.1确认交流输入电压设定与使用电压是否一致
6.2开机后将会执行自我测试，约需要60~80秒的时间
6.3本机在出厂前皆已进行归零完毕，三个月归零一次以确保准确度。
3.2设备部负责仪器统一管理、培训指导工作。
4．定义
无
5．操作步骤
5.1将精密线材测试机放在平整的台面上。
5.2插上电源插座，开启电源开关，系统将执行自我测试程式，完毕后正式进入系统中。
5.3按File进入“档案管理”界面。
5.3.1按下S2[建立新档]新建一个新的档案。
5.3.2键入你需要的档案名称，如V3。
5.6.6按下S6[清除归零]即可清除所作电阻归零的资料。
5.6.7按下Save则跳出“档案储存”窗口，键入刚才新建的档案或直接按Enter保存退出。
创盈达电子有限公司
精密线材测试机操作指引
发行部门：工程部
承认
审核
作成
赖李营
指引书编号：WI-PED-24
版本编号：01
生效日期：2011/5/4
页数/总页：2/2
6.4 HOUR为24小时制。
线材测试机作业指导书
线材测试机作业指导书一、概述线材测试机是一种用于对线材进行检测和测试的设备。
本指导书旨在提供对线材测试机操作步骤的详细说明，以确保正确、高效地进行线材测试。
二、设备准备1. 确保线材测试机处于稳定的工作环境，并接通电源。
2. 检查设备各部件是否完好无损，并保证所有线缆连接正确可靠。
3. 确保测试机上的测试软件已正确安装并更新到最新版本。
三、测试准备1. 将待测试的线材正确连接至测试机的相应接口上。
2. 根据测试要求，选择相应的测试参数和测试方法。
3. 如果需要使用外部设备辅助测试，如终端设备或示波器，确保其连接跟线材测试机正确。
四、测试步骤1. 打开线材测试机的电源，确保设备正常开机并进入主界面。
2. 在测试软件中选择相应的测试项目和测试参数，如导通测试、电阻测试、绝缘测试等。
3. 根据测试要求，进行相应的标定和校准操作，确保测试结果准确可靠。
4. 开始测试，在测试软件中启动相应的测试程序，等待测试结果显示。
根据需要，可以对测试结果进行进一步处理和分析。
5. 完成测试后，保存测试数据和测试报告，便于后续分析和记录。
6. 关闭线材测试机的电源，清理测试现场并妥善保管测试设备和线材。
五、注意事项1. 操作前请先阅读并理解本指导书，熟悉线材测试机的使用方法和操作步骤。
2. 操作时请佩戴防护设备，如防静电手套。
3. 确保测试环境整洁干净，避免灰尘和杂物干扰测试结果。
4. 遵循设备使用说明，注意正常的操作顺序和方法，以免造成设备损坏或人身伤害。
5. 若发现设备故障或异常情况，请及时停止测试，并联系维修人员进行检修。
六、常见故障解决方法1. 若线材测试机无法正常启动，检查电源连接是否松动或损坏，确保电源供应正常。
2. 若测试结果异常，检查线材的连接是否正确，确保接触良好以及无损坏。
3. 若出现测试软件崩溃或无响应的情况，尝试重新启动软件或更新至最新版本。
七、保养与维护1. 定期清理设备表面和接口上的灰尘和杂物，确保设备正常运行。
线材电测机操作规范
4
5
6
7
8
9
10
工
品
装
五
注
工
营
程
保
配
金
塑
模
业
部
部
部Leabharlann 部部部部
审 核
制 (修) 订
名称
线材类电测机操作规范 第 1 页，共 12 页
电测机操作规范
编号
版本
A1 版
页次
1/4
线材类电测机操作规范 第 1 页，共 12 页
1.0 制定目的：
为正确使用 9000M 线材测试机,保证生产品质.
2.0 适用范围：
阻抗越小越好）
A. V/Ω SETUP 4． Cond.Ω :1Ω 5． HipotV :650V ◄ 6． Ins.Ω :500MΩ
3.4.2 绝缘阻抗设定： 3.4.2.1 按“高压设定”键， 3.4.2.2 黑色三角行游标指示 HipotV 一项; 按“◄”或 “►”键可前后选择测试电流。
A. V/Ω SETUP 7． Cond.Ω :1Ω 8． HipotV :650V 9． Ins.Ω :500MΩ◄
页次
3/4
3.5 测试方式设定：
C . TEST OPTIONS 1．Intermittent：c/s ◄ 2．Fail Data No：5 3．Auto Step：Empty
3.5.1 Intermittent；（断续/摇摆测试） O/S：（瞬间短/断路测试）；此项功能主要是当基本 检测 PASS 后，在进行摇摆测试时，用来检验端子无 接触断续问题。 COND:（导通阻抗定）；在摇摆测试中，对瞬间短/断
——PROBE READ——
线材测试机作业指导书
线材测试机作业指导书第一篇：线材测试机是一种用于测试线材质量和性能的专用设备。
在线材的制造和应用领域中，线材测试机起着至关重要的作用。
本篇文章将为大家提供一份线材测试机的作业指导书，帮助大家正确地使用和操作线材测试机。
一、线材测试机的基本原理和结构线材测试机主要通过对线材的物理性能、电学性能和机械性能进行测试，以评估线材的质量和性能指标。
它包括了以下几个主要的测试项目：1.导体电阻测试：测试线材内导体的电阻值，由此评估线材的导电性能和传输能力。
2.绝缘电阻测试：测试线材的绝缘材料对电流的阻隔能力，以确定线材是否存在绝缘缺陷。
3.电容测试：测试线材的电容值，以评估线材的损耗和信号传输效果。
4.屏蔽性能测试：测试线材的屏蔽材料对外界干扰信号的阻隔能力，以确定线材的抗干扰能力。
线材测试机的基本结构包括测试电路、控制系统和显示系统。
测试电路通过接触线材的两端进行电学测试，控制系统负责控制测试过程中的参数和操作，显示系统用于显示测试结果和数据。
二、线材测试机的操作步骤1.准备工作：首先，将线材待测样品进行必要的处理，如去除表面污垢和氧化物。
然后，将待测样品正确接入线材测试机的测试接口。
注意检查接触是否牢固，无松动或断开的情况。
2.选择测试项目：根据测试需求，选择相应的测试项目进行测试。
可以参考线材测试机的使用说明书和相关标准，确定测试项目的参数和要求。
3.设置测试参数：根据测试项目的要求，设置线材测试机的相应参数。
包括测试电流、电压、频率等参数。
确保参数设置正确，以获取准确的测试结果。
4.开始测试：确认设置无误后，开始进行线材测试。
按下测试按钮或触发测试指令，线材测试机将开始进行相应的测试过程。
在测试过程中，注意观察测试指示灯和显示屏，确保测试进行正常。
5.记录和分析测试结果：测试完成后，线材测试机将自动显示测试结果。
将测试结果记录下来，并进行相应的数据分析和比对，以评估线材的质量和性能。
6.报告生成：根据测试结果和数据分析，生成测试报告。
线材伸长率试验机的使用操作说明
线材伸长率试验机的使用操作说明
线材伸长率试验机适合于各种线材及铜丝、铝丝、铝镁合金丝、铁丝金属材料作伸长特性测试。
该仪器该如何操作使用呢?
线材伸长率试验机的仪器使用操作说明:
1.插上电源插头将伸长率显示表复位。
2.试样准备,校直被测物试样,校直试样时,试样伸长率应小于1%且无损伤。
3.装试样,调节夹块螺钉使两夹头能夹紧试样.将试样的两端分别夹紧在固定夹头和活动夹头.装夹试样时.夹紧力应适当,以免夹伤被测试样。
4.将激活拨动开关拨向右侧,活动夹头开始移动,试样受力而伸长, 液晶显示被测试样的伸长率变化。
5.试样被拉断同时,活动夹头停止移动,显示被测试样的伸长率。
6.记录测试结果,取下被测物体激活拨动开关拨向左侧,使活动夹头返回至起始位置后自动停止。
更多资料了解可详询昆山海达仪器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试条件，包含测试方式，断/短路电阻值，单边
灵敏度，导通阻抗，瞬间断/短路时间，分步切换 方式
6.高压测试条件输入（Hipot），即AC/DC 7.读取线材（Learn），档案存档（Save）
瞬间断/短路时间，分步切换方式，元件测试。
6.插线学习（Learn），观察单边灵敏度，取最大值 的80%设定单边灵敏度
7.读取线材（Learn），档案存档（Save）
测试条件输入
注意：单边测试时，导通值无法进行检测，需要关闭
观察单边灵敏度测试值
பைடு நூலகம்
更改单边灵敏度
谢谢
6.高压测试条件输入（Hipot），即AC/DC 7.进入系统（System）--“其他”选项中第11项：线材电容大
小更改为“0.5UF” 8.断/短路调节参数中“是否串接电容”—“是” 9.读取线材（Learn），在元器件区域输入电容点位及参数 10.读取线材（Learn），档案存档（Save）
测试条件输入
线材电测机 使用方法
制作：
测试机型号：CCL-W-1064
显示屏
数字键盘
参数调试区 辅助功能区
电源开关 耳麦接口 USB接口 电源插线 找点笔接口
牛角
依据厂内生产产品，结合测试机功能可分为 以下三种类型：
1.一般测试（不带电子元器件） 2.一般测试（带电子元器件） 3.单边测试
一般测试（不带电子元器件）
系统中更改电容参数
参数设置中更改“串接电容”
输入电子元器件点位和参数
注意事项：厂内使用电容无极性，测试时将电容极性关闭。
单边测试
1.创建档案（File） 2.新建档案 3.命名 4.确定（Enter） 5.进入菜单（Mode），按照产品要求输入测试条件，
包含测试方式，断/短路电阻值，单边灵敏度，导通阻抗，
新建档案，命名
MODE:测试条件输入
读取线材点位，存档
一般测试（带电子元器件）
1.创建档案（File） 2.新建档案 3.命名 4.确定（Enter） 5.进入菜单（Mode），按照产品要求输入测试条件，包含测
试方式，断/短路电阻值，单边灵敏度，导通阻抗，瞬间断/短路时间， 分步切换方式，元件测试。
