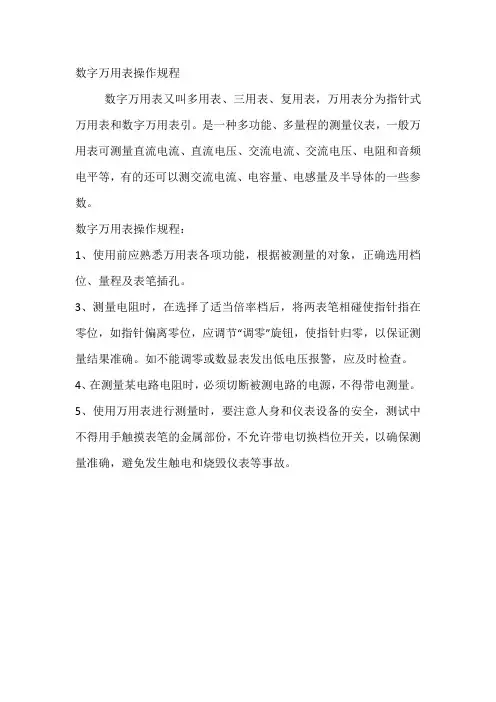

数字万用表操作规程
数字万用表操作规程
数字万用表又叫多用表、三用表、复用表，万用表分为指针式万用表和数字万用表引。
是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数。
数字万用表操作规程：
1、使用前应熟悉万用表各项功能，根据被测量的对象，正确选用档位、量程及表笔插孔。
3、测量电阻时，在选择了适当倍率档后，将两表笔相碰使指针指在零位，如指针偏离零位，应调节“调零”旋钮，使指针归零，以保证测量结果准确。
如不能调零或数显表发出低电压报警，应及时检查。
4、在测量某电路电阻时，必须切断被测电路的电源，不得带电测量。
5、使用万用表进行测量时，要注意人身和仪表设备的安全，测试中不得用手触摸表笔的金属部份，不允许带电切换档位开关，以确保测量准确，避免发生触电和烧毁仪表等事故。
万用表使用说明书
万用表使用说明书万用表的使用方法一、万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和V A，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
万用表的使用方法详细解
万用表的使用方法详细解万用表是一种广泛应用于电子、电工和机械领域的测量工具，它能够测量电压、电流、电阻和其他电学参数。
它的使用方法相对简单，但需要注意一些细节，以确保测量结果的准确性和安全性。
下面将详细解释万用表的使用方法。
1. 选择合适的测量范围。
在使用万用表之前，首先要确定被测量的电压、电流或电阻的范围。
万用表通常有不同的测量范围档位，比如电压可以有200mV、2V、20V、200V、600V等档位。
选择合适的测量范围可以确保测量结果的准确性，并且能够保护万用表免受过高的电压或电流的损坏。
2. 接线正确。
在进行电压、电流或电阻的测量时，接线的正确性非常重要。
通常，万用表有三个测量插口，分别是电压/电阻、电流和地线。
在测量电压或电阻时，将测试笔插入电压/电阻插口；在测量电流时，将测试笔插入电流插口。
另外，地线插口通常不需要使用，除非在特殊情况下需要接地。
3. 测量电压。
当需要测量电压时，首先要将万用表的旋钮选择到电压档位，并将红色测试笔连接到正极，黑色测试笔连接到负极。
然后将测试笔分别接触被测电路的两个端点，读取万用表上显示的电压数值。
4. 测量电流。
在测量电流时，首先要将万用表的旋钮选择到电流档位，并将红色测试笔连接到电流插口。
然后将电路中断，将万用表串联在电路中，再接通电路。
此时，电流会通过万用表，读取万用表上显示的电流数值。
5. 测量电阻。
在测量电阻时，首先要将万用表的旋钮选择到电阻档位，并将红色测试笔连接到电阻插口。
然后将测试笔分别接触被测电阻的两个端点，读取万用表上显示的电阻数值。
6. 安全注意事项。
在使用万用表时，需要注意一些安全事项。
比如在测量电压或电流时，要确保万用表的测量范围档位足够大，以免损坏万用表。
另外，当测量高压电路时，要使用绝缘的测试笔，并且要确保自己和周围环境的安全。
综上所述，万用表是一种非常实用的测量工具，它能够帮助我们准确测量电压、电流和电阻。
使用万用表的方法并不复杂，但需要注意一些细节，以确保测量结果的准确性和安全性。
万用表使用说明教程
万用表使用说明教程万用表是一种电子测试仪器，用于测量电压、电流、电阻和其他电气参数。
它广泛应用于电子维修、电工工程和科学研究等领域。
本文将详细介绍万用表的使用方法和注意事项。
一、万用表的基本组成万用表通常由以下几个主要部分组成：1. 电表头：显示测量结果的数字显示屏。
2. 测量旋钮：选择电压、电流、电阻等要测量的范围。
3. 探针：用于将电流或电压引入万用表进行测量。
4. 功能旋钮：用于选择不同的功能模式，如直流电压、交流电压或电流等。
5. 功能按钮：用于开关电源和切换测量模式。
二、使用步骤1. 检查安全在开始任何测量之前，确保万用表处于安全状态。
检查电表头、探针、电源线等是否完好无损，避免使用受损的仪器。
2. 测量电压- 将测量旋钮选择到所需的电压范围。
- 探针连接到要测量的电路上，黑色探针通常连接到地或负极，红色探针连接到正极。
- 读取电压值并记录。
3. 测量电流- 注意：在测量电流之前，确保万用表正确连接。
将通用表头插口插入电流测量插孔（通常标有A）。
- 将测量旋钮选择到所需的电流范围。
- 探针连接到电路中断的地方，并记录电流值。
4. 测量电阻- 将测量旋钮选择到所需的电阻范围。
- 将探针连接到要测量的电阻物体的两端。
- 读取电阻值并记录。
5. 其他功能万用表还可以测量频率、电容、检查二极管和晶体管等功能。
使用手册可以提供有关如何正确操作这些功能的详细说明。
三、使用注意事项1. 选择合适的测量范围：根据被测电压、电流或电阻的大小，选择合适的测量范围。
选择过小的范围可能导致测量不准确，而选择过大的范围可能损坏万用表。
2. 正确接线：在测量之前，确保正确地连接探针。
红色探针通常连接到正极，黑色探针连接到负极或地。
3. 避免高电压测量：万用表通常具有特定的最高电压测量范围。
超过这个范围可能会导致设备损坏或人员受伤。
在进行高压测量之前，请确保选择正确的范围并了解安全操作方法。
4. 小心操作：避免在湿润、多尘或有潮湿条件下使用万用表。
完整版)数字万用表使用方法图解
完整版)数字万用表使用方法图解数字万用表是一种简单易用的测量仪器。
本文将介绍数字万用表的正确使用方法，包括电压、电阻、电流、二极管、三极管和MOS场效应管的测量方法，帮助您更好地掌握万用表的使用技巧。
一、电压的测量1、直流电压的测量：先将黑表笔插入“COM”孔，红表笔插入“VΩ”孔。
将旋钮调到比估计值大的量程，接着将表笔接在电源或电池两端，保持稳定。
数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，需加大量程后再测量。
如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。
2、交流电压的测量：将旋钮调到交流档“V～”所需的量程，测量方法与直流电压相同。
无论测量交流还是直流电压，都要注意人身安全，避免用手触摸表笔的金属部分。
二、电流的测量1、直流电流的测量：先将黑表笔插入“COM”孔。
若测量大于200mA的电流，则将红表笔插入“10A”插孔，将旋钮调到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮调到直流200mA以内的合适量程。
将万用表串进电路中，保持稳定，即可读数。
若显示为“1.”，需加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。
2、交流电流的测量：测量方法与直流电流相同，不过档位应该调到交流档位。
电流测量完毕后应将红笔插回“VΩ”孔，避免直接测电压导致设备损坏。
三、电阻的测量将表笔插进“COM”和“VΩ”孔中，将旋钮调到“Ω”中所需的量程，用表笔接在电阻两端金属部位。
读数时，要保持表笔和电阻有良好的接触；注意单位：在“200”档时单位是“Ω”，在“2K”到“200K“档时单位为“KΩ”，“2M”以上的单位是“MΩ”。
可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度。
四、二极管的测量：将黑表笔插入“COM”孔，红表笔插入“VΩ”孔。
将二极管的阳极接到红表笔，阴极接到黑表笔，旋钮调到二极管档位，即可读出二极管的正向压降和反向电阻。

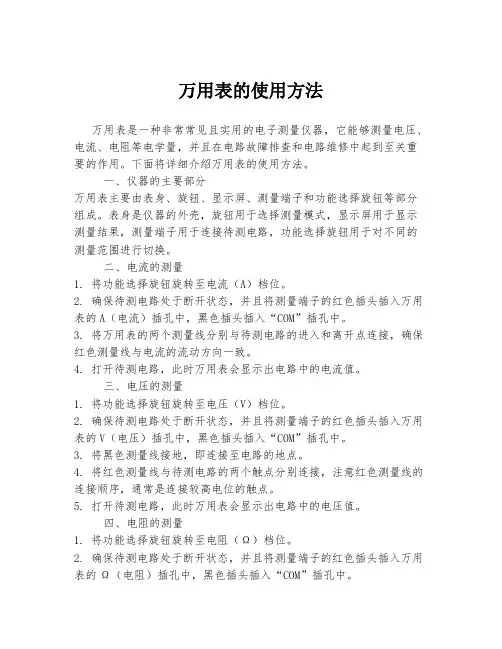

万用表的使用方法
万用表的使用方法万用表是一种非常常见且实用的电子测量仪器，它能够测量电压、电流、电阻等电学量，并且在电路故障排查和电路维修中起到至关重要的作用。
下面将详细介绍万用表的使用方法。
一、仪器的主要部分万用表主要由表身、旋钮、显示屏、测量端子和功能选择旋钮等部分组成。
表身是仪器的外壳，旋钮用于选择测量模式，显示屏用于显示测量结果，测量端子用于连接待测电路，功能选择旋钮用于对不同的测量范围进行切换。
二、电流的测量1. 将功能选择旋钮旋转至电流（A）档位。
2. 确保待测电路处于断开状态，并且将测量端子的红色插头插入万用表的A（电流）插孔中，黑色插头插入“COM”插孔中。
3. 将万用表的两个测量线分别与待测电路的进入和离开点连接，确保红色测量线与电流的流动方向一致。
4. 打开待测电路，此时万用表会显示出电路中的电流值。
三、电压的测量1. 将功能选择旋钮旋转至电压（V）档位。
2. 确保待测电路处于断开状态，并且将测量端子的红色插头插入万用表的V（电压）插孔中，黑色插头插入“COM”插孔中。
3. 将黑色测量线接地，即连接至电路的地点。
4. 将红色测量线与待测电路的两个触点分别连接，注意红色测量线的连接顺序，通常是连接较高电位的触点。
5. 打开待测电路，此时万用表会显示出电路中的电压值。
四、电阻的测量1. 将功能选择旋钮旋转至电阻（Ω）档位。
2. 确保待测电路处于断开状态，并且将测量端子的红色插头插入万用表的Ω（电阻）插孔中，黑色插头插入“COM”插孔中。
3. 将待测电阻的两个触点与红色测量线相连。
4. 打开待测电路，此时万用表会显示出电路中的电阻值。
五、其他功能的使用万用表除了上述三种基本功能外，还具备一些其他的测量功能，如交流电压测量、二极管测试、连续性测试等。
这些功能的使用方法可以根据不同的仪器厂家和型号的说明书进行参考和实践。
六、注意事项1. 在使用万用表测量电流和电压时，要确保仪器的量程选择正确，避免超过仪器的最大测量范围，否则可能导致仪器损坏。
万用表的使用方法教学
万用表的使用方法教学1、正确使用万用表正确使用万用表，用前须熟悉表盘。
两个零位调节器，轻轻旋动调零位。
正确选择接线柱，红黑表笔插对孔。
转换开关旋拨档，档位选择要正确。
合理选择量程档，测量读数才精确。
看准量程刻度线，垂视表面读数准。
测量完毕拨表笔，开关旋于高压档。
表内电池常检查，变质会漏电解液。
用存仪表环境好，无振不潮磁场弱。
2、正确运用万用表的欧姆档正确运用欧姆档，应知应会有八项。
电池电压要富足，被测电路无电压。
选择合适倍率档，针指刻度尺中段。
每次更换倍率档，须重调节电阻零。
笔尖测点接触良，测物笔端手不碰。
测量电路线通断，千欧以上量程档。
判测二极管元件，倍率不同阻不同。
测量变压器绕组，手若碰触感麻电。
3、万用表测量电压时注意事项用万用表测电压，注意事项有八项。
清楚表内阻大小，一定要有人监护。
被测电路表并联，带电不能换量程。
测量直流电压时，搞清电路正负极。
测感抗电路电压，期间不能断电源。
测试千伏高电压，须用专用表笔线。
4、万用表测量直流电流的方法用万用表测电流，开关拨至毫安档，确定电路正负极，表计串联电路中。
选择较大量程档，减小对电路影响。
5、直流法判别三相电动机定子绕组的首尾端三相电动机绕组，首尾直流法判断。
万用表拨毫安档，直流电源干电池。
一相绕组接仪表，另相绕组触电池。
通电瞬间表针转，反转正极都是首。
若不反转换接线，余相绕组同法判。
6、剩磁法判别三相电动机定子绕组的首尾端运转过的电动机，首尾剩磁法判断。
三相绕组出线端，作好标记后并联。
万用表拨毫安档，跨接并联公共点。
慢慢转动电机轴，同时观看仪表针。
指针无明显摆动，三首三尾连一起。
指针向左右摆动，二首一尾并一端。
一相绕组调换头，再用同法来测辨。
直至表针不摆动，首尾分别并一端。
7、环流法判别三相电动机定子绕组的首尾端运转过的电动机，首尾环流法判断。
三相绕组出线端，互串接成三角形。
万用表拨毫安档，串接三相绕组中。
均匀盘转电机轴，同时观看仪表针。
指针基本不摆动，绕组首尾相连接。
万用表使用说明书
MF500-B 型万用表说明书MF500-B 型万用电表是一种高灵敏度、多量限的携带整流系仪表。
该仪表共具有二十九个测量量限，能分别测量交直流电压、交直流电源、电阻，适宜于无线电、电讯及电工事业单位作一般测量之用。
MF500 型万用表的外观如图 2-3 所示。
图 2-3 MF500-B 型万用电表使用时，将红表笔接“+”，黑表笔接“*”。
具体使用方法如下：1．测量交直流电压把转换开关拨到交直流电压档，量程开关拨到直流电压档或交流电压档。
直流电压有，10V,50V,250V,500V 五个量程，交流电压有 10V,50V,250V,500V 四个量程。
在测量未知电压时量程应选最大量程，然后逐渐减少到合适档位（使指针偏转刻度在 1/3 到 2/3 满刻度之间），以免烧坏万用表。
将表笔并联接于被测点，若为直流电压时，红表笔接“+”，黑表笔接“-”，若正负极性接反，会造成指针损坏。
读相应的刻度线。
在使用万用表时应特别注意万用表表头标尺的刻度线，其中自上而下第一条是欧姆档刻度线，二条是电压、电流的共用刻度线，大部分万用表第三条是交流电压 10V 专用刻度线。
2．测量电阻把转换开关拨到欧姆档，倍率开关拨到恰当的位置，把被测电阻接在表笔间，表头上的读数乘上倍率，就是所测电阻的阻值，使用万用表测量电阻时，要注意调零。
3．测量电流把转换开关拨到电流档，量程开关拨到直流电流档或交流电流档。
万用表的电压档和电流档的使用有许多相似之处，使用万用表测电流时将表笔串联在被测电路中。
以MF500型指针式万用表为例，介绍万用表的使用方法：（1）表头万用表的表头是灵敏电流计。
表头上的表盘印有多种符号，刻度线和数值。
符号A一V 一Ω表示这只电表是可以测量电流、电压和电阻的多用表。
表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。
符号“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。
万用表 使用方法
万用表使用方法摘要：一、万用表简介二、万用表的使用方法1.选择测量功能2.测量电阻3.测量电压4.测量电流三、操作注意事项四、维护与保养正文：万用表是一种广泛应用于电子电路检测、测量电器参数的电子仪器。
它具有功能多样、使用简便、测量精度高等特点。
本文将为您详细介绍万用表的使用方法及其注意事项。
一、万用表简介万用表主要由表身、表笔和电源开关等部分组成。
根据显示方式的不同，可分为模拟万用表和数字万用表。
在我国，常见的万用表品牌有德力西、胜利等。
二、万用表的使用方法1.选择测量功能在使用万用表前，首先需要了解万用表的功能，并根据需要测量参数选择相应的功能。
一般来说，万用表可测量电阻、电压、电流等参数。
2.测量电阻测量电阻时，需将待测电阻与万用表的表笔连接。
连接后，打开万用表，选择电阻测量功能，并根据显示屏上的提示读取电阻值。
3.测量电压测量电压时，需将万用表的表笔分别接触到待测电压的两端。
打开万用表，选择电压测量功能，并根据显示屏上的提示读取电压值。
4.测量电流测量电流时，需将待测电流与万用表的表笔连接。
连接后，打开万用表，选择电流测量功能，并根据显示屏上的提示读取电流值。
三、操作注意事项1.在测量过程中，请确保万用表与待测设备之间的连接良好。
2.测量电压时，需注意电压极性，避免误操作。
3.测量电流时，注意电流的大小，以免超过万用表的额定电流。
4.测量完毕后，请关闭万用表，以免浪费电能。
四、维护与保养1.定期检查万用表的表笔、连接线等附件，确保其完好无损。
2.使用后，将万用表放置在干燥、通风的地方，避免阳光直射。
3.切勿将万用表置于潮湿、高温、易受腐蚀的环境中。
4.如有疑问，请及时联系专业人员进行检修。
通过以上介绍，相信您已经对万用表的使用方法有了深入了解。
在实际操作过程中，请务必遵循本文所述方法，确保测量结果的准确性和安全性。
万用表使用方法图解完整
万用表使用方法图解(可以直接使用，可编辑实用优秀文档，欢迎下载）万用表万用表是一种多功能、多量程的测量仪表，电子电工技术中时刻离不开它。
一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测电容量、电感量及半导体的一些参数(如β)等。
若按显示方式简单区分，万用表可分为指针万用表和数字万用表。
数字万用表是一种多用途电子测量仪器，针对需要多功能、高分辨率、高精度和自动化测量的用户而设计的产品。
它们在具有准和稳的同时，集高速数据采集、自动化测量、任意传感器等多种功能于一身。
二. 数字万用表的使用方法图--电阻的测量第一步：首先红表笔插入VΩ孔黑表笔插入COM孔第二步：把旋转开关旋转到电阻的位置。
第三步：万用表的读数就是该电阻的阻值。
注意：量程的选择和转换。
量程选小了显示屏上会显示“1.”此时应换用较之大的量程;反之，量程选大了的话，显示屏上会显示一个接近于“0”的数，此时应换用较之小的量程。
三. 数字万用表的使用方法图--直流电压的测量第一步：正确插入表笔，首先红表笔插入VΩ孔黑表笔插入COM孔第二步：把万用表的旋转开关旋转到直流电压的位置。
第三步：用表笔的另一端和电池的正负极相对应。
第四步：读出显示器上的数据。
注意：把旋钮选到比估计值大的量程档，接着把表笔接电源或电池两端;保持接触稳定，数值可以直接从显示屏上读取。
四. 数字万用表的使用方法图--交流电压的测量第一步：红表笔插入VΩ孔，黑表笔插入COM孔。
第二步：量程旋钮打到V~适当位置。
第三步：将红黑表笔按如图方式插入到插座的孔内。
第四步：读出显示屏上显示的数据。
注意：测试市电时一定要把档位打到750V位置，测量档位一定要比要测试量的电压高，如不了解要测量的电压是多少伏，先用大的档位量，如量的值太小，再慢慢往小档位换。
五. 数字万用表的使用方法图--直流电流的测量第一步：断开电路。
第二步：黑表笔插入com端口，红表笔插入mA端口。
万能表使用方法说明书
万能表使用方法说明书万能表是一种常见的电子测量仪器，广泛应用于电工、电子、通信、仪器仪表等领域。
它可以测量电压、电流、电阻、频率等各种电学量，并且具有便携、精确、多功能等特点。
下面将详细介绍万能表的使用方法。
1. 选择测量模式。
在使用万能表之前，首先需要选择合适的测量模式。
通常，万能表具有直流电压、交流电压、直流电流、交流电流、电阻、二极管、电容等多种测量模式。
根据需要，选择相应的测量模式，并确保选择正确，以免损坏万能表或测量对象。
2. 连接测量引线。
接下来，根据所需测量的电学量，选择合适的测量引线。
通常，红色引线连接正极，黑色引线连接负极。
在连接引线时，要确保引线插头与测量插孔连接牢固，避免接触不良或短路现象。
3. 进行测量。
当测量引线连接完毕后，即可进行测量操作。
将测量引线分别连接到待测电路的两个端点，然后读取万能表上显示的数值。
在读取数值时，要注意小数点位置、量程范围等信息，以确保测量结果的准确性。
4. 注意安全。
在使用万能表时，要注意安全问题。
首先，要确保测量对象处于断电状态，避免触电危险。
其次，要注意避免测量引线短路、接地等情况，以免损坏测量仪器或导致意外发生。
5. 仔细阅读说明书。
最后，建议用户在使用万能表之前，仔细阅读相关的使用说明书。
了解万能表的性能特点、使用方法、注意事项等信息，可以更好地发挥万能表的功能，并确保测量操作的准确性和安全性。
总之，万能表是一种非常实用的电子测量仪器，正确的使用方法可以帮助用户更好地进行电学量的测量工作。
希望本文介绍的使用方法对您有所帮助，祝您在使用万能表时能够顺利完成测量任务。
万用表使用方法
万用表使用方法一、测量电压将万用表的红、黑表笔分别接在电压的两个输入端，读出电压值。
如果万用表的读数与电源电压相符，则表明万用表的电压测量功能正常。
二、测量电流将万用表的红、黑表笔串联在电路中，读出电流值。
在测量电流时，应该根据被测电流的大小选择合适的量程，避免电流过大而损坏万用表。
三、测量电阻将万用表的黑表笔接在电阻的一端，红表笔接在电阻的另一端，读出电阻值。
在测量电阻时，应选择合适的量程，并且应确保电阻没有并联或串联其他电路元件，以免影响测量结果。
四、转换开关的使用万用表的转换开关是用来选择测量功能和量程的。
在使用万用表之前，应根据需要将转换开关调整到正确的位置。
转换开关的位置应与所选择的测量功能和量程相匹配。
五、插孔的使用万用表的插孔是用来连接红、黑表笔的。
在使用插孔时，应注意插孔的位置和正负极性，避免接错而损坏万用表或被测电路。
六、测量前的校零在使用万用表之前，应先进行校零操作，以确保测量结果的准确性。
校零时，应将转换开关置于零位，然后将红、黑表笔短路，调整表头使指针指在零位。
七、电阻的测量在测量电阻时，应注意周围环境条件对测量的影响。
例如，温度和湿度等环境因素可能会影响电阻的测量结果。
因此，应尽可能在恒温、恒湿的环境下进行测量。
同时，还应注意电阻的插脚顺序和正负极性。
在测量时，应将黑表笔接在电阻的中间插脚上，红表笔接在电阻的任意一个插脚上。
如果需要测量的是跨线电阻或带有其他元件的电阻，应先断开电路再进行测量，以免影响测量结果。
同时，为了得到更准确的测量结果，可以进行多次测量并取平均值。
此外，在测量高电阻时，应注意避免放电引起的误差。
八、注意测量范围和量程的选择在使用万用表时，应根据被测值的大小选择合适的测量范围和量程。
如果被测值较小，应选择较小的量程；如果被测值较大，应选择较大的量程。
如果选择的量程过大或过小，都可能导致测量结果不准确或损坏万用表。
同时，在测量未知值时，应从大量程开始逐渐减小量程，以便得到更准确的测量结果。
万用表使用说明书
万用表使用说明书
万用表使用说明书
一. 操作步骤:
1.根据所需测试之参数而选择其适当量程.
2.当测电压时,将万用表(三用表)并连入电路中进行测试.
当测电流时,将其串连入电路中进行测试.
当测电阻时,直接将其接于其两接线端.
当测二极管时,红表笔接二极管之正极及黑表笔接二极管之负极.
二.注意事项:
1.量测过程中一定要把档位选择键打到所需用之档位(避免使用中损坏电表).
2.当液晶显示屏上显示Low Batter时,要及时更换电池,否则会产生量测误差.。
万用表的使用方法详细图解
万用表的使用方法详细图解万用表是一种常用的电工仪器，它可以测量电压、电流、电阻等电学量，是电工、电子工程师和电子爱好者必备的工具之一。
下面我们将详细图解万用表的使用方法，希望能够帮助大家更好地掌握这一工具的使用技巧。
首先，我们来看一下万用表的外观和各个部分的功能。
万用表通常由表身、表笔和测量插口组成。
表身上有一个液晶显示屏，用于显示测量结果。
表笔分为红色和黑色，红色表笔通常用于正极测量，黑色表笔通常用于负极测量。
测量插口有不同的位置和标识，用于连接不同的测量电路。
接下来，我们将介绍如何使用万用表测量电压。
首先，将测量旋钮调至电压档位，然后将红色表笔插入表上标有“VΩmA”的插口，黑色表笔插入“COM”插口。
接着，将红色表笔连接到被测电路的正极，黑色表笔连接到负极，读取液晶屏上的数值即为电压值。
然后，我们来介绍如何使用万用表测量电流。
同样地，将测量旋钮调至电流档位，将红色表笔插入表上标有“mA”或“A”的插口，黑色表笔插入“COM”插口。
接着，将红色表笔连接到被测电路的正极，黑色表笔连接到负极，读取液晶屏上的数值即为电流值。
接着，我们来介绍如何使用万用表测量电阻。
将测量旋钮调至电阻档位，将红色表笔插入表上标有“VΩmA”的插口，黑色表笔插入“COM”插口。
接着，将红色表笔和黑色表笔分别连接到被测电阻的两端，读取液晶屏上的数值即为电阻值。
此外，万用表还可以用于测试二极管、三极管、场效应管等元件。
在测试二极管时，将测量旋钮调至二极管档位，将红色表笔连接到二极管的阳极，黑色表笔连接到阴极，如果二极管正常，液晶屏上会显示其正向电压降。
在测试三极管和场效应管时，将测量旋钮调至二极管档位，将红色表笔连接到元件的基极或栅极，黑色表笔连接到发射极或源极，可以通过液晶屏上的数值来判断元件的工作状态。
最后，使用完万用表后，记得将测量旋钮调回零位，以免影响下次测量的准确性。
另外，使用万用表时要注意安全，避免触及高压部分，以免发生触电事故。
数字万用表操作规程
数字万用表操作规程
一、准备:
1、从包装盒内取出数字万用表。
二、操作:
1、打开机壳后小盖，装上一节9V电池，装上后盖。
2、将电源开关置于“ON”位置。
3、将功能量程旋钮开关拨到测试档位。
4、 (直流电压、直流电流、电阻测试时)将红表笔与黑表笔插入相应的插孔。
5、测试时，应将测试表笔接触在被测负载或信号测试点上，即可测量。
三、结束:
1、测试完毕，断开电源，将数字万用表轻轻放入包装盒内。
(二)注意事项
1、测量电压时，请勿输入超过直流1000V或交流750V有效值的极限电压。
2、 36V以下的电压为安全电压，在测量高于36V直流、25V交流电压时，要检查表笔是否
可靠接触，是否正确连接，是否绝缘良好，以避免电击。
3、转换档位时，测试表笔应脱离测试点。
4、选择正确的功能和量程，谨防误操作。
5、测量电流时，请勿输入超过仪表面牌上所标识的极限值。
编制日期校对日期标准化日期批准日期版次第二版实施日期。
仪器仪表万用表操作规程
仪器仪表万用表操作规程一、使用前应熟悉万用表各项功能，根据被测量的对象，正确选用档位、量程及表笔插孔。
二、在对被测数据大小不明时，应先将量程开关，置于最大值，而后由大量程往小量程档处切换，使仪表指针指示在满刻度的1/2以上处即可。
三、测量电阻时，在选择了适当倍率档后，将两表笔相碰使指针指在零位，如指针偏离零位，应调节“调零”旋钮，使指针归零，以保证测量结果准确。
如不能调零或数显表发出低电压报警，应及时检查。
四、在测量某电路电阻时，必须切断被测电路的电源，不得带电测量。
五、使用万用表进行测量时，要注意人身和仪表设备的安全，测试中不得用手触摸表笔的金属部份，不允许带电切换档位开关，以确保测量准确，避免发生触电和烧毁仪表等事故。
首先打开数字万用表的电源，然后选择所测对象是电压、电流、电阻或其他量。
接下来便是量程，不能确定参数时可置于最大量程，再逐步减小量程。
测量前还应检查表笔是否处于正确孔位。
拨动量程开关时用力要适度，避免可能造成开关金属片的损坏。
使用完毕，功能量程开关最好置于高压挡。
2.数字万用表的测试中的几点说明(1)对于高阻挡，电阻的测试结果与指针表测试结果有差别是正常的。
这主要是因测试条件略有不同。
(2)测试相关极性的物理量时，其极性显示与表笔是对应的。
也就是说，当不显示极性时，红表笔触点为电位高端或电流流入端，极性显示“-”时，红表笔触点则为电位低端或电流流出端。
(3)电阻挡及二极管挡与指针表有别。
指针表测量电阻时，红、黑表笔与测试源极性相反，即黑表笔为测试源正端，红表笔为负端。
而数字表却与测试源极性一致，即红表笔为测试源正端，黑表笔为负端，这与电压、电流挡表示一致。
这样不会混淆，较指针表优越。
(4)对于不知极性或不知引脚排列顺序的三极管，可通过三极管hfe挡多次换脚检测来辨别确定其三极管的各电极。
(5)校准。
数字万用表应定期校准，校准时应选用同类或精度更高的数字仪表，按先校直流挡，然后校交流挡，最后校电容挡的顺序进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
万用表的使用方法一、万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关一般有两个，分别标有不同的档位和量程。
2．符号含义（1）∽表示交直流（2） V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω 表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2019Ω/V DC 表示直流挡的灵敏度为2019Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
（2）进行机械调零。
（3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。
（4）选择表笔插孔的位置。
（5）测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。
量程的选择应尽量使指针偏转到满刻度的2/3左右。
如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。
a交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路或负载并联即可。
b直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。
若表笔接反，表头指针会反方向偏转，容易撞弯指针。
（6）测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。
测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。
如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。
其读数方法如下：实际值＝指示值×量程/满偏（7）测电阻：用万用表测量电阻时，应按下列方法操作：a选择合适的倍率挡。
万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。
一般情况下，应使指针指在刻度尺的1/3~2/3间。
b欧姆调零。
测量电阻之前，应将2个表笔短接，同时调节“欧姆（电气）调零旋钮”，使指针刚好指在欧姆刻度线右边的零位。
如果指针不能调到零位，说明电池电压不足或仪表内部有问题。
并且每换一次倍率挡，都要再次进行欧姆调零，以保证测量准确。
c读数：表头的读数乘以倍率，就是所测电阻的电阻值。
（8）注意事项a在测电流、电压时，不能带电换量程。
b选择量程时，要先选大的，后选小的，尽量使被测值接近于量程。
c测电阻时，不能带电测量。
因为测量电阻时，万用表由内部电池供电，如果带电测量则相当于接入一个额外的电源，可能损坏表头。
d用毕，应使转换开关在交流电压最大挡位或空挡上。
4．数字万用表现在，数字式测量仪表已成为主流，有取代模拟式仪表的趋势。
与模拟式仪表相比，数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。
下面以VC9802型数字万用表为例，简单介绍其使用方法和注意事项。
(1)使用方法a使用前，应认真阅读有关的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用.b将电源开关置于ON位置。
c交直流电压的测量：根据需要将量程开关拨至DCV（直流）或ACV（交流）的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔，并将表笔与被测线路并联，读数即显示。
d交直流电流的测量：将量程开关拨至DCA（直流）或ACA（交流）的合适量程，红表笔插入mA孔（＜200mA时）或10A孔（＞200mA时）,黑表笔插入COM孔，并将万用表串联在被测电路中即可。
测量直流量时，数字万用表能自动显示极性。
e电阻的测量：将量程开关拨至Ω的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔。
如果被测电阻值超出所选择量程的最大值，万用表将显示“1”，这时应选择更高的量程。
测量电阻时，红表笔为正极，黑表笔为负极，这与指针式万用表正好相反。
因此，测量晶体管、电解电容器等有极性的元器件时，必须注意表笔的极性。
(2)使用注意事项a如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。
测量完毕，应将量程开关拨到最高电压挡，并关闭电源。
b满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高的量程。
c测量电压时，应将数字万用表与被测电路并联。
测电流时应与被测电路串联，测直流量时不必考虑正、负极性。
d当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电压时，显示屏将显示“000”，或低位上的数字出现跳动。
e禁止在测量高电压（220V以上）或大电流（0.5A以上）时换量程，以防止产生电弧，烧毁开关触点。
f当显示“ ”、“BATT”或“LOW BAT” 时，表示电池电压低于工作电压。
二、摇表摇表又称兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。
1．摇表的选用原则（1）额定电压等级的选择。
一般情况下，额定电压在500V以下的设备，应选用500V或1000V的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表。
（2）电阻量程范围的选择。
摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。
所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。
2．摇表的使用（1）校表。
测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。
将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。
（2）被测设备与线路断开，对于大电容设备还要进行放电。
（3）选用电压等级符合的摇表。
（4）测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。
线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。
（5）拆线放电。
读数完毕，一边慢摇，一边拆线，然后将被测设备放电。
放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。
4．注意事项（1）禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。
（2）摇测过程中，被测设备上不能有人工作。
（3）摇表线不能绞在一起，要分开。
（4）摇表未停止转动之前或被测设备未放电之前，严禁用手触及。
拆线时，也不要触及引线的金属部分。
（5）测量结束时，对于大电容设备要放电。
（6）要定期校验其准确度。
三、钳表钳表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流。
1．结构及原理钳表实质上是由一只电流互感器、钳形扳手和一只整流式磁电系有反作用力仪表所组成。
2．使用方法（1）测量前要机械调零（2）选择合适的量程，先选大，后选小量程或看铭牌值估算。
（3）当使用最小量程测量，其读数还不明显时，可将被测导线绕几匝，匝数要以钳口中央的匝数为准，则读数＝指示值×量程 / 满偏×匝数（4）测量时，应使被测导线处在钳口的中央，并使钳口闭合紧密，以减少误差。
（5）测量完毕，要将转换开关放在最在量程处。
3．注意事项（1）被测线路的电压要低于钳表的额定电压。
（2）测高压线路的电流时，要戴绝缘手套，穿绝缘鞋，站在绝缘垫上。
（3）钳口要闭合紧密不能带电换量程。
