管式炉1基础知识
第1课：石化管式炉概述
四、盘管系统
盘管系统包括炉管及其连接件、支承件。 炉管及其连接件材料选择—温度、压力、 介质腐蚀性 炉管支承件材料选择—烟气温度及其腐蚀 性 炉管壁厚计算—SH/T3037 炉管支承件强度计算 炉管支承方式和支承间距
五、炉衬及耐火隔热材料
炉衬结构—砖结构、衬里（浇注料、可塑料）、 陶瓷纤维结构、复合结构
1.2 分类 1.2.1按功能分类 1).加热型管式炉仅对其被加热介质进行加热。 被加热介质在管式炉内吸收足够的热量后到 后续设备中进行传热、传质、分馏和化学反 应等。 2).加热-反应型管式炉的炉管内介质一边吸热， 一边进行着复杂的化学反应。在这类管式炉 内，炉管不仅是传热的媒体，同时也是直接 火焰加热的反应器。
炉衬材料选择—热面温度、温度裕量、耐火隔热 材料的分类温度或等级温度、烟气的腐蚀性
炉衬厚度计算
炉墙外壁温度—SH/T3036规定：环境温度27℃，
无风条件下，外壁温度不高于80℃。
六、钢结构
材料—Q235-BF、Q235-B、Q345-D等
结构计算 结构设计
七、余热回收系统
石化管式炉的余热回收系统一般有两种：烟气 余热锅炉系统或空气预热系统
常减压
能耗 %
焦 化
连续重整 柴油加氢 制 氢
~80 ~30
82～92 ~90
工程费 %
10～17 10～12
12～16
6～8
20～25
三、石化管式炉的结构构成
3.1功能性结构构成 石化管式炉的功能性结构构成包括下列几大 部分： 辐射室—主要功能是辐射传热 对流室—主要功能是对流传热 烟囱—主要功能是排出烟气并保证炉内负 压 余热回收系统—主要功能是回收热能 燃烧器—主要功能是供热
管式炉——精选推荐

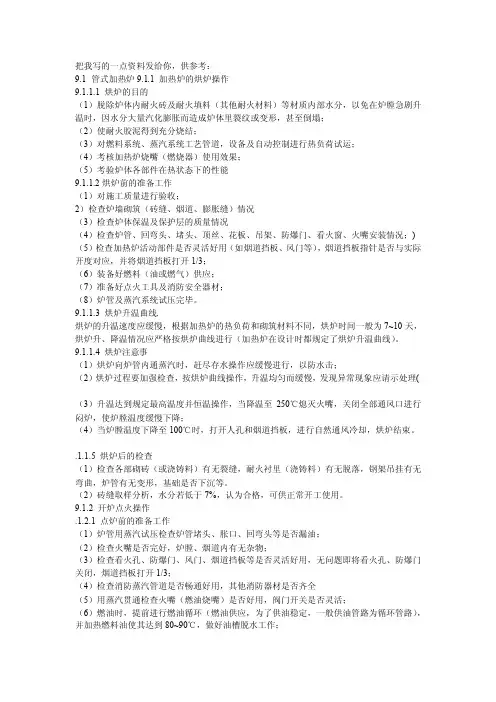

把我写的一点资料发给你，供参考：9.1 管式加热炉9.1.1 加热炉的烘炉操作9.1.1.1 烘炉的目的（1）脱除炉体内耐火砖及耐火填料（其他耐火材料）等材质内部水分，以免在炉膛急剧升温时，因水分大量汽化膨胀而造成炉体里裂纹或变形，甚至倒塌；（2）使耐火胶泥得到充分烧结；（3）对燃料系统、蒸汽系统工艺管道，设备及自动控制进行热负荷试运；（4）考核加热炉烧嘴（燃烧器）使用效果；（5）考验炉体各部件在热状态下的性能9.1.1.2烘炉前的准备工作（1）对施工质量进行验收；2）检查炉墙砌筑（砖缝、烟道、膨胀缝）情况（3）检查炉体保温及保护层的质量情况（4）检查炉管、回弯头、堵头、顶丝、花板、吊架、防爆门、看火窗、火嘴安装情况；) （5）检查加热炉活动部件是否灵活好用（如烟道挡板、风门等），烟道挡板指针是否与实际开度对应，并将烟道挡板打开1/3；（6）装备好燃料（油或燃气）供应；（7）准备好点火工具及消防安全器材；（8）炉管及蒸汽系统试压完毕。
9.1.1.3 烘炉升温曲线.烘炉的升温速度应缓慢，根据加热炉的热负荷和砌筑材料不同，烘炉时间一般为7~10天，烘炉升、降温情况应严格按烘炉曲线进行（加热炉在设计时都规定了烘炉升温曲线）。
9.1.1.4 烘炉注意事（1）烘炉向炉管内通蒸汽时，赶尽存水操作应缓慢进行，以防水击；（2）烘炉过程要加强检查，按烘炉曲线操作，升温均匀而缓慢，发现异常现象应请示处理(（3）升温达到规定最高温度并恒温操作，当降温至250℃熄灭火嘴，关闭全部通风口进行闷炉，使炉膛温度缓慢下降；（4）当炉膛温度下降至100℃时，打开人孔和烟道挡板，进行自然通风冷却，烘炉结束。
.1.1.5 烘炉后的检查（1）检查各部砌砖（或浇铸料）有无裂缝，耐火衬里（浇铸料）有无脱落，钢架吊挂有无弯曲，炉管有无变形，基础是否下沉等。
（2）砖缝取样分析，水分若低于7%，认为合格，可供正常开工使用。
9.1.2 开炉点火操作.1.2.1 点炉前的准备工作（1）炉管用蒸汽试压检查炉管堵头、胀口、回弯头等是否漏油；（2）检查火嘴是否完好，炉膛、烟道内有无杂物；（3）检查看火孔、防爆门、风门、烟道挡板等是否灵活好用，无问题即将看火孔、防爆门关闭，烟道挡板打开1/3；（4）检查消防蒸汽管道是否畅通好用，其他消防器材是否齐全（5）用蒸汽贯通检查火嘴（燃油烧嘴）是否好用，阀门开关是否灵活；（6）燃油时，提前进行燃油循环（燃油供应，为了供油稳定，一般供油管路为循环管路），并加热燃料油使其达到80~90℃，做好油槽脱水工作；（7）向过热蒸汽炉管引汽（焦油加热炉），并在出口放空9.1.2.2 管式热炉点火操作燃油烧嘴点火步骤：2（1）调整好风门开度，开大所有火嘴蒸汽，吹扫炉膛10~15min（烟囱冒汽为止），然后关小火嘴蒸汽（使用空气雾化时，也要先用蒸汽便头吹扫炉膛（2）将已点燃的点火棒放在火嘴的顶端，身置一侧，面部勿对准火嘴，防止回火烧伤；（3）点火时先开汽，后开油。
管式炉课件1基础知识
1.5 加热炉的吹灰控制
• 若炉管积灰严重，将会增加传热热 阻，降低加热炉热效率，增加烟气 流动阻力，排烟温度升高，影响加 热炉的出力与安全运行。 • WQD-Ⅱ型气动旋转式吹灰器 • 吹灰时间、吹灰次数、启动方式均 可调整，吹灰半径1.2m，气源压力 0.5～1.Mpa。
3.辐射表面热强度：辐射炉管每单 位表面积在单位时间内所传递的热 量。表面热强度不超过28KW/m2 4.对流表面热强度：含义同辐射热 强度一样，但它是对对流室而言。 5.热效率：它表示向炉子提供的能 量被有效利用的程度，可用公式表 示为η=被加热介质吸收的有效能 量/ 供给炉子的能量。它是衡量燃 料消耗、评价加热炉设计和操作水 平的重要指标。
1.2 油田用加热炉分类与型号
按基本结构分为： 管式直接加热炉、火筒式加热炉 按被加热介质的种类分为： 原油加热炉、井产物加热炉、 生产用水加热炉、天然气加热炉 按燃料种类分类： 燃气加热炉、燃油加热炉、 燃油燃气加热炉
型号编制方法及命名
加热炉型式代号：
加热炉型式 火筒式直接加热炉 火筒式间接加热炉 代号 HZ HJ
加热炉额定热负荷系列
40 50 63 80 100 125 160 200
315
400
500
630
800
1000
1250
1600
2000
2500
3150
4000
5000
2.炉膛体积发热强度： 燃料燃烧的总发热量除以炉 膛体积，称之为炉膛体积发热 强度，简称为体积热强度，它 表示单位体积的炉膛在单位时 间内燃料燃烧所发出的热量。
•B=F/Ql xη •B---燃料用量（kg/h, Nm3/h） •F----热负荷 KW •Ql---燃料低发热值 （燃料油：10000 Kcal/kg, 天然气: 8500 Kcal/Nm3） •η---热效率
管式炉的相关原理介绍

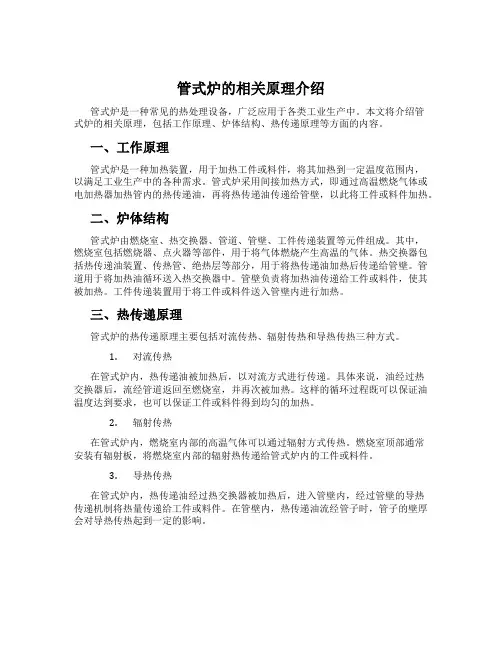

管式炉的相关原理介绍管式炉是一种常见的热处理设备，广泛应用于各类工业生产中。
本文将介绍管式炉的相关原理，包括工作原理、炉体结构、热传递原理等方面的内容。
一、工作原理管式炉是一种加热装置，用于加热工件或料件，将其加热到一定温度范围内，以满足工业生产中的各种需求。
管式炉采用间接加热方式，即通过高温燃烧气体或电加热器加热管内的热传递油，再将热传递油传递给管壁，以此将工件或料件加热。
二、炉体结构管式炉由燃烧室、热交换器、管道、管壁、工件传递装置等元件组成。
其中，燃烧室包括燃烧器、点火器等部件，用于将气体燃烧产生高温的气体。
热交换器包括热传递油装置、传热管、绝热层等部分，用于将热传递油加热后传递给管壁。
管道用于将加热油循环送入热交换器中。
管壁负责将加热油传递给工件或料件，使其被加热。
工件传递装置用于将工件或料件送入管壁内进行加热。
三、热传递原理管式炉的热传递原理主要包括对流传热、辐射传热和导热传热三种方式。
1.对流传热在管式炉内，热传递油被加热后，以对流方式进行传递。
具体来说，油经过热交换器后，流经管道返回至燃烧室，并再次被加热。
这样的循环过程既可以保证油温度达到要求，也可以保证工件或料件得到均匀的加热。
2.辐射传热在管式炉内，燃烧室内部的高温气体可以通过辐射方式传热。
燃烧室顶部通常安装有辐射板，将燃烧室内部的辐射热传递给管式炉内的工件或料件。
3.导热传热在管式炉内，热传递油经过热交换器被加热后，进入管壁内，经过管壁的导热传递机制将热量传递给工件或料件。
在管壁内，热传递油流经管子时，管子的壁厚会对导热传热起到一定的影响。
四、总结以上是管式炉的相关原理介绍，管式炉的应用非常广泛，可以用于热处理、干燥、烘焙等不同领域的生产过程。
在工业生产中，管式炉对于提高生产效率、改善产品质量等方面起到了重要作用。
石油化工管式炉的基础知识
石油化工管式炉的基础知识管式加热炉是石油炼制、石油化工和化学、化纤工业使用的。
工业中使用的工艺加热炉，它具有其他工业炉所没有的若干特点。
1.工作原理石油化工管式炉是直接见火的加热设备，燃料在管式炉的辐射室内燃烧，释放出的热量主要通过辐射传热和对流传热传递给炉管，再经过传导传热和对流传热传热传递给管内的被加热介质，这就是管式炉的工作原理。
2.管式加热炉的特征是：(1)被加热物质的管内流动，故仅限于加热气体或液体。
而且，这些气体或液体通常都是易燃的烃类物质，同锅炉加热水或蒸汽相比，危险性大，操作条件要苛刻得多。
(2)加热方式为直接受火式。
(3)只烧液体或气体燃料。
(4)长周期连续运转，不间断操作。
3.管式加热炉的分类3.1 按功能分类；加热型管式炉和加热-反应型管式炉3.2 按炉型分类：圆筒炉、立式炉和大型箱式炉3.3 按工艺用途分类；加热炉和反应炉反应炉：炉管类被加热的物料在压力和催化剂作用下进行反应。
4.管式加热炉结构管式加热炉的一般结构：一般由辐射室、对流式、余热回流系统、燃烧器以及通风系统五部分组成。
4.1 辐射室辐射室是通过火焰或高温烟气进行辐射传热的部分。
这个部分直接受到火焰冲刷，温度最高，必须充分考虑说用材料的强度、耐热性能等。
这个部分是热交换的主要场所，全炉热负荷的70%-80%是由辐射室担负的，它是全炉最重要的部位。
烃蒸汽转化炉、乙烯裂解炉等，其反应和裂解过程全部都用辐射室来完成。
可以说，一个炉子是优是劣主要看它的辐射室性能如何。
4.2 对流室对流室是靠由辐射室出来的烟气进行对流换热的部分，但实际上它也是有一部分辐射热交换，而且有时辐射换热还占有破大的比例。
所谓对流室不过是指“对流传热起支配作用”的部位。
对流室内密布多排炉管，烟气比较大速度冲刷这些管子，进行有效的对流换热。
对流室一般担负全炉热负荷的20%~30%。
对流室吸热量的比例越大，全炉的热效率越高，但究竟占多少比例合适应根据管内流体同烟气的温度差和烟气通过对流管排的压力损失等，选择最经济合理的比值。
管式加热炉的基本知识
管式加热炉的基本知识一、管式加热炉的分类与特征各种管式加热炉通常可按外形或用途来分类。
1.按外形大致可分为四类：箱式炉、立式炉、圆形炉、大型方炉。
这种划分方法是按辐射室的外观形状区分，而与对流室无关。
例如：所谓箱式炉，顾名思义其辐射室为一箱子状的六面体。
所谓立式炉，其辐射室为直立状的六面体，其宽度要窄一些，两侧墙的间距与炉膛高度之比约为1：2。
1.1箱式炉1.1. 1横管和立管大型箱式炉如图2.5.1、图2.5.2所示，这两种炉型结构基本一致，只是一为横管、一为立管。
它们的优点是只要增加中央的隔墙数目，可在炉膛体积热强度图2.5.1 横管大型箱式炉图2.5.2 立管大型箱式炉图2.5.3 顶烧式炉图2.5.4 斜顶炉错误！未指定书签。
不变的前提下，“积木组合式”地把炉子放大。
该炉型适合于大型炉，其主要缺点是敷管率低，炉管需要合金吊挂，造价高，需设独立烟囱等。
1.1. 2顶烧式炉图2.5.3为顶烧式炉。
这种炉子的燃烧器和辐射炉管交错排列，单排管双面辐射，管子沿整个圆周的热分布均匀，燃烧器顶烧，对流室和烟囱在地面。
它的缺点是炉子体积大，造价较高，用于单纯加热不经济。
目前，在合成氨厂常用它作为大型烃蒸汽转化炉的炉型。
1.1. 3斜顶炉图2.5.4为斜顶炉，它由箱式炉演变而来，砍去其炉膛烟气流动死区而变成斜顶炉。
常用的是双斜顶炉。
由于改成斜顶，使箱式炉受热不均匀性有所改善，处理量也可加大。
其对流室在中间，烟气下行经地下或地面烟道排入烟囱内，也可在烟道处加装空气预热器，提高炉子热效率。
这种炉子没有克服箱式炉的其它缺点，除老装置原有使用外，新建装置很少采用。
1.2立式炉1.2.1底烧横管立式炉图2.5.5为底烧横管立式炉，传热方式与箱式炉相似，辐射室保持了立式炉特点。
炉管布置在两侧，中间是一列底烧的燃烧器，烟气由辐射室经对流室、烟囱一直上行。
其燃烧器能量小，数量多，在炉子中央形成一道火焰膜，以提高辐射传热效果。
管式加热炉56个基础知识解答与综合反平衡热效率简化计算方法
管式加热炉56个基础知识解答与综合反平衡热效率简化计算方法1、什么叫燃烧？燃烧的基本条件是什么？答：燃烧是物质相互化合而伴随发光、发热的过程。
我们通常所说的燃烧是指可燃物与空气中的氧发生剧烈的化学反应。
可燃物燃烧时需要有一定的温度，可燃物开始燃烧时所需要的最低温度叫该物质的燃点或着火点。
物质燃烧的基本条件：一是可燃物，如燃料油、瓦斯等；二是要有助燃剂，如空气、氧气；三是要有明火或足够高的温度。
三者缺一就不能发生燃烧，这就是“燃烧三条件”或“燃烧三要素”。
2、燃烧的主要化学反应是什么？燃烧产物中主要成份是什么？答：主要化学反应：C＋O2→CO2＋热量；2H2＋O2→2H2O＋热量；S＋O2→SO2＋热量；燃烧产物（烟气）中主要成份：二氧化碳（CO2）、一氧化碳（CO）、二氧化硫（SO2）、水蒸汽（H2O）、氮气（N2）、多余的氧（O2）。
3、什么是辐射传热、对流传热？答：辐射传热是一种由电磁波来传递能量的过程，所传递的能量叫做辐射能，辐射具有微粒性（光子）和波动性（电磁波）两重性质。
对流传热是液体或气体质点互相变动位置的方法将热量自空间的一部分传递到其他部分。
4、什么叫管式加热炉？它有哪些特性？答：管式加热炉是石油炼制、石油化工和化学、化纤工业中使用的工艺加热炉，它具有其它工业炉所没有的若干特点。
其基本特点：具有用耐火材料包围的燃烧室，利用燃料燃烧产生的热量将物质加热的一种设备。
管式加热炉特性：1）被加热物质在管内流动，故仅限于加热气体或液体；2）加热方式为直接受火式；3）只烧液体或气体燃料；4）长周期连续运转，不间断操作。
5、管式加热炉的工作原理是什么？答：管式加热炉的工作原理是：燃料在管式加热炉的辐射室(极少数在单独的燃烧室)内燃烧，释放出的热量主要通过辐射传热和对流传热传递给炉管，再经过传导传热和对流传热传递给被加热介质，这就是管式加热炉的工作原理。
6、管式加热炉的主要特点是什么？答：与炼油装置的其他设备相比，管式加热炉的特殊性在于直接用火焰加热；与一般工业炉相比，管式加热炉的炉管承受高温、高压和介质腐蚀；与锅炉相比，管式加热炉内的介质不是水和蒸汽，而是易燃、易爆、易裂解、易结焦和腐蚀性较强的油和气，这就是管式加热炉的主要特点。
使用管式炉的技巧
使用管式炉的技巧标题：掌握使用管式炉的技巧，为烹饪带来更多可能导言：管式炉是现代厨房中常见的烹饪工具之一，它提供了更精确的温度控制和更均匀的加热效果。
本文将深入探讨使用管式炉的技巧，以帮助你在烹饪过程中取得更好的效果。
第一部分：管式炉的原理和优势1.1 管式炉的工作原理：介绍管式炉的结构和热传导方式，解释其为何具有更好的温度控制和加热均匀性。
1.2 相对传统炉具的优势：对比传统炉具，强调管式炉在节能、环保和使用便捷性方面的优势。
第二部分：管式炉的使用技巧2.1 选择合适的炉具：根据个人需求和烹饪习惯选择适合自己的管式炉，介绍不同型号和功能的炉具，并给出选购建议。
2.2 温度控制的技巧：讲解如何利用管式炉的温度控制功能来掌握不同烹饪方法的要领，包括预热、调节火力和控制时间等。
2.3 烹饪器具的选择：为不同食材和烹饪方式推荐合适的烹饪器具，如平底锅、砂锅和蒸锅等，以确保最佳的烹饪效果。
2.4 注意安全事项：提醒使用管式炉时需要注意的安全事项，如避免长时间使用、及时关掉电源和防止意外触碰等。
第三部分：管式炉的创新应用3.1 烹饪调味品和酱料：探讨使用管式炉制作调味品和酱料的技巧，如炖汁、焦糖化和调和等，以提升烹饪的口感和风味。
3.2 控制火力以实现高难度技巧：介绍如何利用管式炉的温度控制，实现高难度技巧，如炉边烹饪、逆煮和奶油料理等。
3.3 多功能烹饪：探索管式炉的多功能应用，如加热速冻食品、蒸煮和烘烤等，以满足不同的烹饪需求。
总结与回顾：从管式炉的原理和优势开始，我们深入探讨了其使用技巧和创新应用。
通过掌握这些技巧，你可以在烹饪中更好地利用管式炉的优势，提高食物的口感和风味。
使用管式炉不仅可以为你带来更多可能，还可以为你的烹饪体验增添乐趣。
观点和理解：管式炉作为现代烹饪工具的一大创新，为我们带来了更多烹饪的可能性。
通过深入了解其原理和使用技巧，我们可以更好地利用它的优势，实现更精准、更均匀的加热效果。
