工程制图 第三章 知识点
工程制图第三章
Ⅴ Ⅶ Ⅷ Ⅰ Ⅳ Ⅵ Ⅲ Ⅱ
2≡3≡6≡7 1≡8 8
7 5 6
8
3 1 2
4
截交线的投影 检查截交 分析棱线的 截交线的形状？ 求截交线 特性？ 投影 线的投影
例5:求八棱柱被平面P截切后的俯视图。
例6:求作俯视图。
1′
正垂面
1″
2″ 侧垂面
2′
●
1
2
Ⅰ
●
Ⅱ
例7：求四棱锥被截切后的俯视图和左视图。
分析各棱面与回转体表面的相对 位置，从而确定交线的形状。 求出各棱面与回转体表面的截交线。 连接各段交线，并判断可见性。
例1：补全主视图
四棱柱的四个棱面分别与 由于相贯线是两立体表 圆柱面相交，前后两棱面与圆 面的共有线，所以相贯线的 柱轴线平行，其交线为两段直 侧面投影积聚在一段圆弧上， 线；左右两棱面与圆柱轴线垂 水平投影积聚在矩形上。 直，其交线为两段圆弧。
k
k
圆的半径？
k
辅助圆法
2.5 立体表面的截交线
用平面与立体相交，截去体的一部分——截切
用以截切立体的平面——截平面 截平面与立体表面的交线——截交线
因截平面的截切，在物体上形成的平面——截断面
截交线的性质：
⒈ 是一封闭的平面图形。 ⒉ 截交线的形状取决于被截立 体的形状及截平面与立体的 相对位置。 截交线的投影的形状取决于 截平面与投影面的相对位置。 ⒊ 截交线是截平面与立体表面 的共有线。
α
θ
α θ
α θ
α
过锥顶 两相交直线
θ =90° 圆
90° θ ＞ ＞ α 椭圆
θ ＝α 抛物线
≤θ 0° ＜α 双曲线
建筑工程制图课件第三章基本形体
2. 圆环的投影
圆环体
6. 圆环面
圆环体
曲面体截交线
截交线投影作法：
可以采用描点法来求。即先求出曲线上一些点，包括三类特殊 点和一些一般点。然后将这些点光滑连线。
特殊点包括： 1.确定曲线轮廓的点。如：最左点、最右点、最高点、最低点、 最前点、最后点。 2. 截交线上位于曲面体轮廓线上的点：轴线上的点、中心线 上的点、截交线本身固有的特殊点。 3.截交线每面投影可见与不可见的分界点。 在求每类点时，可以采用曲面体上求点的方法来求。如：素 线法、纬圆法等。
截交线 ：基本形体被平面（截平面）截切时，所产生的交线。
截交 线
截平 面
截交 线
截平 面
断(截) 面
断(截) 面
平面体截交线
曲面体截交线
平面体截交线
A B
E
C
D
当基本平面体被某个截平面部分截断，则 所得的截交线必为一不闭合的平面折线。 此平面折线是由若干个转折点连接的若干 段直线段组成，其中的转折点一部分为截 平面与平面体棱边的交点，另一部分是平 面体某个棱面内部点，同时也是截平面终 止部位处。
A
D
当基本平面体被截平面完全截断，则所得的 截交线必为一闭合的平面折线。此平面折线 是由若干个转折点连接的若干段直线段组成， 每个转折点均为截平面与平面体棱边的交点， 每段直线段均为截平面与平面体棱面的交线。
B C
平面体截交线
[例]求作四棱锥被P面截断后的投影图。
PV
交点法
y1
解题步骤：
y1
y1 1.作出截平面与四棱锥四条
平面立体
概述
表面全是平面的立体。
棱柱体
立
体
棱锥体
建筑工程制图知识点
建筑工程制图知识点总结（3、4章）1.图样中所标注尺寸表示物体的真实大小，与绘图比例、绘图的准确度无关图样的尺寸以mm为单位时，不需要注明。
若采用其他单位时，必须注明单位或名称。
2.尺寸四要素：①尺寸数字②尺寸箭头③尺寸界线④尺寸线3.建造房屋经过的两个过程：一、设计二、施工。
（简单了解设计图和施工图的概念并予以区分）4.建筑物按使用功能通常分为：工业建筑农业建筑民用建筑（民用建筑又分为居住建筑与公共建筑两种）5.不同的建筑物的构成各异但都具有其主要构成部分是：基础墙体屋顶楼面楼梯门窗六部分。
6.房屋施工图按专业分工不同有分为：建筑施工图（建施）结构施工图（结施）设备施工图（设施）7.房屋施工图：图纸目录施工总说明建施设施结施8.建筑施工图：施工总说明总平面图门窗表建筑平面图建筑立面图建筑剖面图建筑详图建筑施工图，包括以下主要图纸内容筑详图9.建筑施工图的主要作用：为施工放线，砌筑基础及墙身，建造楼板楼梯屋顶，安装门窗，室内外装饰以及编制预算和施工组织计划提供依据。
10.建筑施工图的定位轴线作用：施工定位放线。
凡是承重墙、柱子等主要承重构件都应该画上轴线来定位。
11.定位轴线采用细点画线表示并予以编号。
端部用直径为（8至10毫米）的细实线圆圈编号，横向用阿拉伯数字，从左至右，竖向用大写拉丁字母，从下至上。
附加分轴线用分数来编写：分母表示前一轴线编号，分子表示附加轴线编号（其中I O Z三个字母不能用以免与数字混淆）12.尺寸单位在建筑总平面图中和标高时以米（m)标注（形式：＋0.000），其余均以毫米（mm)标注。
13.标高有绝对标高和相对标高。
除了在总平面图中采用绝对标高之外一般均采用相对标高。
14.索引符号与详图符号（此处符号圆的直径与定位轴线圆区别）(见教材P222)15.指北针：（细实线圆，直径24毫米，指针尾端宽3毫米。
当采用更大直径园时，尾端宽应是直径的1/8）风向频率玫瑰图（风玫瑰图）：实线表示全年风向频率；虚线表示夏季风向频率16.建筑总平面图（又称总平面图）：主要表达拟建(新建）房屋的位置和朝向，与原有建筑物的关系，周围道路、绿化布置及地形地貌等内容。
工程制图第三章
a m
c
n
k
注意分析点、直线 所在表面的可见性
b
§3-2 曲面立体的投影
表面是曲面或曲面和平面的立体称为曲面立体， 若曲面立体的表面是回转曲面称为回转体。回转体是一动 线绕一条定直线回转一周，形成一个回转面。这条定直线 称为回转体的轴线。动直线称为回转体的母线。回转体上 任意位置的母线称为素线。 常见的曲面立体有圆柱、圆锥、圆球和圆环等。
一、棱柱
1、棱柱的概念 由两个底面和几个侧棱 面组成。侧棱面与侧棱 面的交线叫侧棱线，侧 棱线相互平行。
底边 底面
棱柱的形成：由多 边形沿直线拉伸而 成。
L
m
侧棱线 侧棱面
棱柱的棱线相互平行
L m —直棱柱 L m —斜棱柱
2、棱柱的投影
V W
长
高
宽
H
H、V投影 — 长对正 V、W投影 — 高平齐 H、W投影 — 宽相等
轴线
圆环面
2.圆环的投影 内环面
外环面
V
W
H
赤道圆 喉圆
母线圆圆心轨迹
3.圆环表面取点、取线
例8：圆环表面点A、B，已知H面投影，求V、W面投影。
（a'）
(b') (b) (b")
（a"）
分析：点A在内环
面的上半部，点B在 外环面的下半部。
a
作图：过圆环表面任
一点均可作一垂直于 轴线的圆。
本章小结
m'
V
M
W
（m"）
O
H
m
利用投影 的积聚性
例4： AC位于圆柱体表面，已知a’c’，求ac、a”c”。
a'
工程制图 第三章 3-1
第三章平面体及其投影正投影图度量性好、作图简便，是绘制工程图样的基础。
本章首先介绍正投影法的基本知识，再讨论平面体的构成要素点、直线、平面的正投影特征及平面体正投影图的绘制。

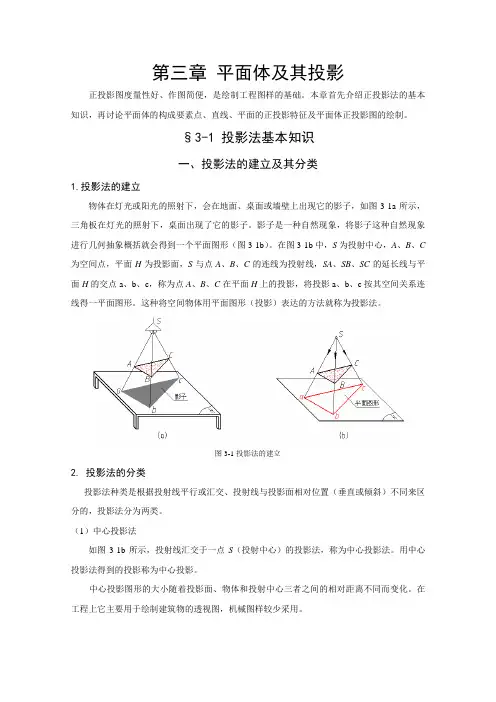

§3-1 投影法基本知识一、投影法的建立及其分类1.投影法的建立物体在灯光或阳光的照射下，会在地面、桌面或墙壁上出现它的影子，如图3-1a所示，三角板在灯光的照射下，桌面出现了它的影子。
影子是一种自然现象，将影子这种自然现象进行几何抽象概括就会得到一个平面图形（图3-1b）。
在图3-1b中，S为投射中心，A、B、C 为空间点，平面H为投影面，S与点A、B、C的连线为投射线，SA、SB、SC的延长线与平面H的交点a、b、c，称为点A、B、C在平面H上的投影，将投影a、b、c按其空间关系连线得一平面图形。
这种将空间物体用平面图形（投影）表达的方法就称为投影法。
图3-1投影法的建立2. 投影法的分类投影法种类是根据投射线平行或汇交、投射线与投影面相对位置（垂直或倾斜）不同来区分的，投影法分为两类。
（1）中心投影法如图3-1b所示，投射线汇交于一点S（投射中心）的投影法，称为中心投影法。
用中心投影法得到的投影称为中心投影。
中心投影图形的大小随着投影面、物体和投射中心三者之间的相对距离不同而变化。
在工程上它主要用于绘制建筑物的透视图，机械图样较少采用。
图3-2平行投影法（2）平行投影法将图3-1b中的投射中心移至无穷远处时，所有的投射线都变成互相平行。
投射线相互平行的投影法，称为平行投影法。
用平行投影法得到的投影称为平行投影。
平行投影法根据投射线是否垂直于投影面又分为斜投影法与正投影法。
1)斜投影法投射线倾斜于投影面的平行投影法称为斜投影法。
用斜投影法得到的投影叫做斜投影（图3-2a）。
2)正投影法投射线垂直于投影面的平行投影法称为正投影法。
用正投影法得到的投影叫做正投影（图3-2b）。
正投影法的多面投影能准确完整地表达空间物体的形状和大小，作图比较简便，因此它在工程上应用非常广泛。
工程制图：第三章 制图基础
60
a)
b)
1:3
锥
18
度
18 1等分
18
3等分
25
25
a)
b)
1:6
60
c)
1:3
25
c)
41
4、圆弧连接－用圆弧连接已知直线或圆弧
绘制平面图形时，有时会遇到从一条直线或圆弧经 圆弧光滑地过渡到另一条直线或圆弧的情况，我们称 这种作图为圆弧连接。在中间起连接作用的圆弧称为 连接弧。连接弧与直线或圆弧的光滑过渡，其实质是 直线或圆弧与圆弧相切，切点称为连接点。
角度、弦长与弧长注法
狭小部位注法
斜度与锥度
斜度和锥度的图形符号应与斜度、锥度的方向 一致，圆锥符号基准线应与圆锥轴线平行。
其它标注示例
28
§3-2 绘图工具及使用
选用3号图板、丁字尺。
绘图仪器：圆规、分规。
绘图铅笔：H、HB、B。
标号“H”表示硬铅芯，画底稿线； 标号“B”表示软铅芯，加深图线； 标号“HB”用来写字。
圆弧连接基本类型
连接两直线
外切连接圆弧
内切连接圆弧
43
作半径R圆弧与两直线连接 O
作半径R圆弧与两已知圆外切 O3
作半径R圆弧与两已知圆内切 O3
§3-4 平面图形的分析和画法
绘制平面图形时，首先要对组成平面图形的各线段的形状 和位置进行分析，找出连接关系，明确哪些线段可以直接画 出，哪些线段需要通过几何作图才能画出，即平面图形的分 析，以确定平面图形的画法和尺寸标注。
线段
已知线段 已知线段的定形尺寸和定位尺寸。
中间线段
已知线段的定形尺寸及一个相切 或相交条件。
连接线段
已知线段的定形尺寸及两个相切 或相交条件。
工程制图第3章答案
3．两直线交叉
交叉两直线各组同面投影不会都平行，特殊情况下可能有一两组 平行；其各组同面投影交点的连线与相应的投影轴不垂直，即不符合 点的投影规律。
重影点 反之，如果两直线的投影既不符合平行两直线的投影特性，也不 符合相交两直线的投影特性，则该两直线空间为交叉两直线。
4．两直线垂直
一般情况下，在投影图中不能确定空间两直线是否垂直， 但当直线处于特殊位置时可以直接从投影图中判断：
三、正投影的基本性质
1. 实形性
2．积聚性
∟
三、正投影的基本性质
3.类似性
4．平行性
三、正投影的基本性质
5．定比性
6．从属性
3-2 三视图的形成及其投影关系
一、 三视图的形成
1. 三投影面体系的建立
物体的一个投影不能确定空间物体的形状。
怎吗办？
建立三面投影体系
2．三视图的形成
主视图
左 视图
[例3-4] 已知点A(15,10,12)，求作点A的三面投影图。
作图步骤如下：
1.自原点O沿OX轴向左量取x=15,得点 ax 2.过ax作OX轴的垂线，在垂线上自ax向下量取y=10,得点A的水平投影a 向上量取z=12,得点A的正面投影a
3.根据点的投影规律，可由点的两个投影作出第三投影 a 。
★ 我们只讨论直线与平面中至少有一个处于特殊位置的情况。
[例3-11] 求一般位置直线MN与铅垂面ABC的交点 分析： 作图：
判可见性：
[例3-12] 求铅垂线MN与一般位置平面△ABC的交点 分析： 作图：
判可见性：
⒉ 两平面相交
两平面相交其交线为直线，交线是两平面的共 有线，同时交线上的点都是两平面的共有点。
大学课程《工程制图》PPT课件：第三章
第三章 组合体的三视图 如图3-13(a)所示，图线a' 代表圆锥面与圆柱面的交线；图线b' 代表圆柱面的转向轮廓线；图线c' 代表正六棱
柱顶面的积聚性；图线d' 代表正六棱柱两侧面的交线；图线e代表圆柱面的积聚性，等等。
(2) 线框的含义。在视图中，一个封闭的线框(包括虚线或由虚线和实线共同围成的封闭线框)，可能是下面 的三种情况之一：① 组合体上某个平面或曲面；② 组合体上一个孔洞；③ 组合体上两个或两个以上相切表面。
其次，应使三视图中尽可能地少出现细虚线(称为实体原则)。因为细虚线表示不可见轮廓线，太多的细虚线 往往不便于绘图、读图和标注尺寸。
第三章 组合体的三视图 当上述“三原则”发生冲突时，应以特征原则优先。但具体情况应具体分析，如图3-15所示的板类组合体，
图3-15(a)是把反映形体特征的视图作为主视图，图3-15(b)是把反映其厚度的视图作为主视图，显然后者较好， 因为组合体的摆放位置更自然。
(4) 相交叠加。如图3-6所示。
第三章 组合体的三视图
2. 挖切 所谓挖切，是在原基本体的基础上又切去一部分或者挖去一部分，挖切又可分为切割和穿孔两种形式。 (1) 切割。如图3-7、图3-8所示。 (2) 穿孔。如图3-9所示。
第三章 组合体的三视图
二、形体分析法和线面分析法 1. 形体分析法 所谓形体分析法，就是假想把组合体分解为若干个基本体， 然后分析这些基本体的形状、相对位置和组合形式，从而想象出 该组合体的完整形状。 如图3-10(a)所示的组合体，是一个简化的轴承座，它可以被 视为由五个基本体组合而成，因此可假想地被分解为五个基本体， 包括底板、下支撑板、后支撑板、大圆柱筒和小圆柱筒等。其中， 底板位于组合体的底部，起垫板的作用；大圆柱筒位于组合体的 上部，用于包容轴承；下支撑板与底板相错叠加，与大圆柱筒相 交，起支撑作用；后支撑板与底板的后端面共面叠加，左右两侧 面与大圆柱筒相切，也起支撑作用；小圆柱筒与大圆柱筒相交叠 加，两外圆柱面和两内圆柱面分别有相贯线，如图3-10(b)所示。
工程制图第三章-
§3-3 平面体的投影复杂物体都可以看成由若干基本体组合而成。
基本体有平面体和曲面体两类。
表面都是平面的立体称为平面体，如棱柱、棱锥；表面含有曲面的立体称为曲面体，常见的曲面体是回转体，如圆柱、圆锥、圆球等。
一、平面体的投影作图立体的投影图是立体各表面投影的总和。
平面体的表面都是平面，平面与平面的交线都是直线，因此画平面体投影图的实质就是画给定位置的若干平面和直线的投影。
运用前面所学的点、直线及平面投影特征，便可以完成平面体的投影作图。
1.棱柱的投影作图（以六棱柱为例）（1）首先将棱柱放置一个适当位置要尽可能多的让棱柱的主要表面和棱线与投影面平行或垂直，以方便画图和看图。
图3-43a 所示，六棱柱的顶、底面为水平面，前、后棱面为正平面，左、右两侧的棱面为铅锤面。
图3-43 正六棱柱的投影作图（2）具体画图1)画对称面的投影用细点画线画出立体对称面有积聚性的投影。
该六棱柱前后对称，对称面是正平面，用细点画线画出该平面有积聚性的投影（H面投影、W面投影）；同理画出六棱柱左右对称面有积聚性的投影（V面投影、H面投影）。
2)画顶、底面的投影顶、底面是水平面，先画反映实形的H面投影（正六边形），再画有积聚性的V面投影和W面投影（图3-43b）3)画六个棱面的投影六个棱面的H面投影都积聚在正六边形的六条边上；前、后棱面V面投影相互重叠且反映实形，W面投影积聚为Z轴的平行线；左、右四棱面V面投影、W面投影都是缩小的类似形（矩形），并且投影发生重叠（图3-43c）。
4）检查加粗图线可见轮廓线的投影用粗实线绘制，不可见轮廓线的投影用细虚线绘制，对称面、轴线的投影用细点画线绘制（细点画线应超出图形2~5毫米），三种图线相互重叠时，优先表达前者（图3-43c）。
说明：画立体三面投影图的目的是用一组平面图形来表达物体的空间结构形状，将上述六棱柱放置在H面上或离H面一定距离，画出的三面投影图的图形是相同的，因此画立体三面投影时不必画出投影轴（图3-43d）。
工程制图知识点
工程制图知识点工程制图知识点第一章(投影和视图)§ 1—2 正投影的基本性质1. 积聚性2. 真实性3. 类似性4. 平行性单面投影：点不定位，体不定形。
三视图间的投影规律主、俯视图长对正主、左视图高平齐俯、左视图宽相等第三章(线面关系)一、直线与平面平行几何条件：1. 若直线平行于平面上任意直线，则线、面平行。
2. 若线、面平行，则过平面内任一点必能在平面内作一直线平行于已知直线。
二、两平面互相平行几何条件：两平面内各有一对相交直线分别对应平行。
三、直线与平面相交交点的性质：1. 是直线与平面的公有点;2. 是可见与不可见的分界点。
从几何元素有积聚性的投影入手,先利用公有性得到交点的一个投影,再根据从属关系求出交点的另一个投影。
当直线垂直于特殊位置平面时，平面的积聚性投影垂直于直线的同面投影。
四、平面与平面相交1. 交线是两平面的公有线。
(凡两平面的公有点都在交线上)2. 交线的投影是直线，可由其上两个(公有)点的投影确定。
3. 求一平面内的一直线与另一平面的交点来确定公有点(转化为线、面交点问题)。
实际交线应在两平面投影的公共范围之内。
两特殊位置平面互相垂直时，它们具有积聚性的同面投影互相垂直。
当两特殊位置平面相互平行时，它们具有积聚性的同面投影互相平行。
第四章(换面法)一、新投影面的选择原则1. 新投影面必须对空间物体处于最有利的解题位置。
(平行于新的投影面、垂直于新的投影面)2. 新投影面必须垂直于某一保留的原投影面，以构成一个相互垂直的两投影面的新体系。
二、新旧投影之间的关系一般规律：1)点的新投影和保留旧投影的连线垂直于新轴。
2)点的新投影到新轴的距离等于点的旧投影到旧轴的距离。
三、作图规律：由点的不变投影向新投影轴作垂线，并在垂线上量取一段距离，使这段距离等于被代替的投影到原投影轴的距离。
四、换面法的六个基本问题1. 把一般位置直线变换成投影面平行线2. 将投影面的平行线变换为投影面的垂直线功用:一次换面后可用于求点与直线,两直线间的距离等。
工程制图 第三章3-2
§3-2 点、直线、平面的投影任何物体的表面都是由点、线、面等几何元素组成。
如图3-11所示三棱锥，是由四个平面、六条棱线和四个点组成。
由于工程图样是用线框图形来表达，所以绘制三棱锥的三视图，实际上就是绘制构成三棱锥表面的这些点、棱线和平面的三面投影1。
因此，要正确绘制和阅读物体的三视图，须掌握这些基本几何元素的投影规律。
图3-11三棱锥一、点的投影１．点的三面投影形成如图3-12a所示，过空间点A分别向三个投影面作垂线，其垂足a、a′、a″2即为点A 在三个投影面上的投影。
按前述三投影面体系的展开方法将三个投影面展开（图3-12b），去掉表示投影面范围的边框，即得点A的三面投影图（图3-12c）。
图中a x、a y、a z分别为点的投影连线与投影轴OX、OY、OZ的交点。
图3-12点的三面投影形成２．点的三面投影规律从图3-12中点A的三面投影形成可得出点的三面投影规律：（1）点的正面投影与水平投影的连线垂直于OX轴，即a′a⊥OX。
（2）点的正面投影与侧面投影的连线垂直于OZ轴，即a′a″⊥OZ。
（3）点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离，即aa x＝a″a z.此外，从图3-12a还可看出点的投影到投影轴的距离，分别等于空间点到相应投影面的距1本书中，体的多面投影称为视图。
点、线、面等几何元素的投影一般称为投影图。
2空间点用大写字母表示，H面投影用相应的小写字母表示，V面投影用相应的小写字母加“′”表示，W 面投影用相应的小写字母加“″”表示。
离。
如：a′a z＝aa YH反映点A到W面的距离；a′a x＝a″a Yw反映点A到H面的距离； aa x＝a″a z反映点A到V面的距离.根据上述点的三面投影规律，在点的三面投影中，只要知道其中任意两个面的投影，就可求作出该点的第三面投影。
〔例3-2〕已知点B的V面投影b′与H面投影b，求作W面投影b″（图3-13a）。
工程制图第三章习题答案
答案
求圆锥被正垂面截切后的投影。
17页
3-3曲面立体的截交线
第三章 立体的投影
答案
8.
第三章 立体的投影
9.
3-3曲面立体的截交线
答案
求圆锥被正垂面截切后的投影。
17页
第三章 立体的投影
10.
3-3曲面立体的截交线
答案
补全球被正垂面截切后的投影。
17页
中点
长轴等于断面圆的直径
3-1 立体的投影及表面取点和线
答案
第三章 立体的投影
4.
3-1 立体的投影及表面取点和线
答案
画出立体的第三投影并补全点和线的其他两投影
第三章 立体的投影
5.
3-1 立体的投影及表面取点和线
答案
14页
画出立体的第三投影并补全点和线的其他两投影
(c)
b
e
d
a
c'
b'
d'
e'
c"
b"
a'
a"
e"
3-1 立体的投影及表面取点和线
答案
画出立体的第三投影并补全点和线的其他两投影
(d)
第三章 立体的投影
8.
3-1 立体的投影及表面取点和线
答案
只补画各点的水平投影。
14页
第三章 立体的投影
1.
3-2 平面立体的截交线
答案
求具有正方形通孔的六棱柱被正垂面截切后的侧面投影。
15页
第三章 立体的投影
求偏交圆台和球相贯线的投影。
R
R
1.取特殊点
步骤:
工程制图第三章答案知识讲解
3-1.2.由立体图作出各点的三面投影。
答案
3-1.3.已 知 A点 的 坐 标 为 （ 12， 10， 25） ， 点 B在 点 A左 方 10mm，
下 方 15mm， 前 方 10mm； 点 C在 点 A的 正 前 方 15mm； 求 各 点 的 三 面 投 影 。
答案
w 3-1.4.已 知 A点 的 侧 面 投 影， 并 已 知 A 点 距面 的 距 离 为 25m m ，
三 面 投 影 ， 并 判 别 可 见 性 。
3-1.6.已知点B的三面投影和点A两面投影；求作点A的第三面投影。
3-2.2、作出下列直线的三面投影
3-2.3、在直线AB上取一点K，使AK：KB=3：2；
3-2.3、在直线CD上取一点E使CE：ED=2：1.
3-2.4、在直线EF上取一点p，使P点与H面、V面距离 之比为3：2
面
△ABC是
面
3-4.2.已知平面图形的两个投影，求作第三个投影，并判断平面的空间位置。
三角形是 水平 面
平面图形是 侧垂 面
答案
3-4.3、已知矩形ABCD⊥H面，β=45°，完成其水平投影 。
答案
3-5. 1.作 出 △ ABC平 面 内 三 边 形 DEM的 水 平 投 影 。
答案
3-5.2 . 完 成 平 面 图 形 A B C D E F 的 正 面 投 影 。 答案
下 方 15mm， 前 方 10mm； 点 C在 点 A的 正 前 方 15mm； 求 各 点 的 三 面 投 影 。
w 3-1.4.已 知 A点 的 侧 面 投 影， 并 已 知 A 点 距面 的 距 离 为 25m m ，
求 作 ，
自考：02386土木工程制图,(知识点)讲义 第三章
第三章立体的投影第一节平面立体、曲面体的投影一、平面立体的投影基本几何体按其表面形状特征的不同，可分为平面基本立体和曲面基本立体两种。
1. 平面立体的表面特征是若干平面图形。
2. 曲面立体的表面特征是曲面或曲面和圆平面。
¾常用的基本平面立体包括：正方体、长方体、棱柱、棱锥、棱台。
¾常见的棱柱：三棱柱；四棱柱；五棱柱；六棱柱¾具有代表性的棱柱：六棱柱¾平面立体各表面的交线称为棱线。
平面立体的各表面是由棱线所围成，而每条棱线可由其两端点确定，绘制平面立体的投影又可归结为绘制各棱线及各顶点的投影。
（一）六棱柱六棱柱由顶面和底面及六个侧棱面组成。
侧棱面与侧棱面的交线叫侧棱线，侧棱线相互平行。
六棱柱的顶面和底面为水平面，水平投影反映实形，正面投影和侧面投影都积聚成直线段。
六条棱线均为铅垂线，在水平投影面上的投影积聚成一点，正面投影和侧面投影都互相平行且反映实长。
作图时，应判断其可见性，可见的投影画成粗实线，否则，画成虚线。
画图时一般先画出反映底面实形的那个投影（水平投影），然后再画正面和侧面投影。
作图步骤：①先用画出水平投影的中心线，正面投影和侧面投影的对称线;②画正六棱柱的水平投影根据正六棱柱的高度画出顶面和底面的正面投影和侧面投影。
③ 根据投影规律，再连接顶面和底面的对应顶点的正面投影和侧面投影，即为棱线、棱面的投影。
④最后线型加深。
总结：一个投影为多边形，另外两个为矩形，可判定为棱柱体，多边形的边数可以得出棱柱的棱数。
（二）棱锥棱锥的构成：由一个底面和三个侧棱面组成。
侧棱线交于有限远的一点锥顶。
棱锥处于图示位置时，其底面 ABC 是水平面，在水平投影上反映实形，正面投影和侧面投影积聚成水平直线段。
棱面 SAC为侧垂面，侧面投影积聚成直线段，正面投影和水平投影为类似形。
另两个棱面（SAB,SBC)为一般位置平面，三投影均不反映实形。
作图步骤：①画反映实形的底面的水平投影（等边三角形），再画Δ ABC 的正面投影和侧面投影，它们分别积聚成水平直线段；②根据锥高再画顶点 S的三面投影；③最后将锥顶 S与点 A、B、C 的同面投影相连，即得到三棱锥的投影图。
工程制图 第三章3-2
§3-2 点、直线、平面的投影任何物体的表面都是由点、线、面等几何元素组成。
如图3-11所示三棱锥，是由四个平面、六条棱线和四个点组成。
由于工程图样是用线框图形来表达，所以绘制三棱锥的三视图，实际上就是绘制构成三棱锥表面的这些点、棱线和平面的三面投影1。
因此，要正确绘制和阅读物体的三视图，须掌握这些基本几何元素的投影规律。
图3-11三棱锥一、点的投影１．点的三面投影形成如图3-12a所示，过空间点A分别向三个投影面作垂线，其垂足a、a′、a″2即为点A 在三个投影面上的投影。
按前述三投影面体系的展开方法将三个投影面展开（图3-12b），去掉表示投影面范围的边框，即得点A的三面投影图（图3-12c）。
图中a x、a y、a z分别为点的投影连线与投影轴OX、OY、OZ的交点。
图3-12点的三面投影形成２．点的三面投影规律从图3-12中点A的三面投影形成可得出点的三面投影规律：（1）点的正面投影与水平投影的连线垂直于OX轴，即a′a⊥OX。
（2）点的正面投影与侧面投影的连线垂直于OZ轴，即a′a″⊥OZ。
（3）点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离，即aa x＝a″a z.此外，从图3-12a还可看出点的投影到投影轴的距离，分别等于空间点到相应投影面的距1本书中，体的多面投影称为视图。
点、线、面等几何元素的投影一般称为投影图。
2空间点用大写字母表示，H面投影用相应的小写字母表示，V面投影用相应的小写字母加“′”表示，W 面投影用相应的小写字母加“″”表示。
离。
如：a′a z＝aa YH反映点A到W面的距离；a′a x＝a″a Yw反映点A到H面的距离； aa x＝a″a z反映点A到V面的距离.根据上述点的三面投影规律，在点的三面投影中，只要知道其中任意两个面的投影，就可求作出该点的第三面投影。
〔例3-2〕已知点B的V面投影b′与H面投影b，求作W面投影b″（图3-13a）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章
一、点的投影
两点的相对位置 :X 坐标值大的点在左; Y 坐标值大的点在前; Z 坐标值大的点在上。
二、直线的投影
1、各种位置直线的投影特性
(1 投影面平行直线:在平行的投影面上的投影,反映实长;投影与投影轴的夹角分别反映直线与另两个投影面的真实倾角; 在另两个投影面上的投影, 平行于相应的投影轴,长度缩短。
(2 投影面垂直直线:在直线垂直的投影面上的投影积聚成一点; 在另两个投影面上的投影,平行于相应的投影轴,反映实长。
(3 一般位置直线:三个投影面上的投影都倾斜于投影轴; 投影与投影轴的夹角不反映直线与投影面的倾角;不反映实长(缩短。
2、直线上点的投影特性及定比关系
(1从属性:若点在直线上,则点的各个投影必在直线的各同面投影上。
(2定比性:属于线段上的点分割线段之比等于其投影之比。
3、两直线的相对位置关系及投影特性
(1平行:三对同面投影分别互相平行。
(2 相交:三对同面投影都分别相交, 且投影的交点符合一点的三面投影特性。
(3交叉:既不符合平行特性也不复合相交特性。
判断两直线相交还是交叉的方法:
(1 交点投影法:判断三个投影面的交点是否满足点的投影规则。
(通常需要做出第三投影面的两直线投影来判断
(2定比关系法:由投影面的一条直线的交点投影,根据定比关系作出该交点在另一个投影面在该直线上的点的位置, 如果两个投影面上的交点是同一点, 则可判断两直线相交,反之则交叉。
4、直角三角形法 (求一般位置直线的实长和倾角
直角三角形法的作图要领 :用线段在某投影面上的投影长作为一条直角边,以
线段的两端点相对于该投影面的坐标差作为另一条直角边, 所作直角三角形的斜边即为线段的实长,斜边与投影长间的夹角即为线段与该投影面的倾角。
直角边与倾角的对应关系如下表:
解题原则:求直线与哪个投影面的倾角, 就用哪个投影面上的投影长作为一条直角边。
5、直角的投影定理
相互垂直的两直线, 其中有一条直线平行于投影面时, 则两直线在该投影面上的投影仍反映直角。
注:两直线的空间位置可以是交叉或相交;此定理逆定理仍然成立。
解题思路:其中一条直线平行于哪一投影面, 就在这个投影面上找垂直关系。
在作图过程中要用到平行直线的投影特性。
三、平面的投影
1、各种平面的投影特性
(1投影面平行平面:在平行的投影面上的投影,反映实形;在另两个投影面上的投影,分别积聚成直线,平行于相应的投影轴。
(2投影面垂直平面:在垂直的投影面上的投影,积聚成直线,积聚直线与投影轴的夹角, 分别反映平面对另两个投影面的真实倾角; 在另两个投影面上的投影为平面的类似形,面积缩小。
(3一般位置的平面:在三个投影面上的投影都是平面的类似形,面积缩小。
2、属于平面上的点和直线
(1平面上的直线
直线在平面上的几何条件是:①通过平面上的两点; ②通过平面上的一点且平行于平面上的一条直线。
(2平面上的点
点在平面上的几何条件是:点在平面内的某一直线上。
通常通过作辅助直线来确
定平面上的点。
在平面上取点、直线的作图, 实质上就是在平面内作辅助线的问题。
平面上取点要作辅助线;平面上取直线要分别对直线的两个端点作辅助线来判断。
3、最大斜度线
平面上的投影面最大斜度线 :平面上对某个投影面倾角最大的直线。
它与投影面的倾角反映该平面与投影面的倾角。
平面上对某投影面的最大斜度线与该平面上对某投影面的平行线相互垂直。
平面上的投影面最大斜度线有三组, 即分别对正面投影面、水平投影面及侧面投影面三组最大斜度线,分别反映平面与三个投影面的倾角。
求一般位置平面与投影面的倾角 :
(1在平面上作该投影面的平行线;
(2 在平面上作上述平行线的垂线 (最大斜度线 , 垂线与平行线在该投影面上的投影垂直;
(3利用直角三角形法求上述最大斜度线与投影面的夹角,即得平面与投影面的倾角。
四、直线、平面的相对位置
1、直线与平面平行平面与平面平行
(1直线与平面平行
几何条件:若平面外的一条直线与平面内的一条直线平行, 则该直线与该平面平行。
这是解决直线与平面平行作图问题的依据。
(2平面与平面平行
几何条件:若一个平面内的相交二直线与另一个平面内的相交二直线对应平行, 则此两平面平行。
这是两平面平行的作图依据。
通常在两平面上作两组投影面平行线来判断两平面是否平行。
2、直线与平面相交平面与平面相交
直线与平面相交只有一个交点,它是直线与平面的共有点。
两平面的交线是一条直线,这条直线为两平面所共有直线。
(1直线与特殊位置平面相交
特殊位置平面在某个投影面上具有积聚性, 平面积聚性投影与直线的交点就是直
线与平面的交点,可以根据点在直线上的投影规则来求交点的其他投影面的投影。
(2垂直直线与平面相交
垂直直线在与之垂直的投影面上具有积聚性, 交点落在积聚性的投影点上, 根据点在平面上的投影规则, 作辅助直线求得交点在平面上的位置, 即得交点的投影。
3、可见性的判断
(1直线与平面相交可见性的判断
直线与平面相交, 交点将直线分为可见和不可见两部分, 根据直线与平面边线具有重影点,通过重影点的可见与不可见来判断直线两部分相对于平面的位置关系,就可以判断直线的可见性。
(2平面与平面相交可见性的判断
交线将平面分成可见和不可见两部分, 根据两平面边线上的重影点来判断交线两侧平面的相对位置。
4、直线与平面垂直平面与平面垂直
(1直线与平面垂直
几何条件:若一直线垂直于一平面,则必垂直于属于该平面的一切直线。
定理:若一直线垂直于一平面、则直线的水平投影必垂直于属于该平面的水平线的水平投影;直线的正面投影必垂直于属于该平面的正平线的正面投影。
逆定理:若一直线的水平投影垂直于属于平面的水平线的水平投影;直线的正面投影垂直于属于平面的正平线的正面投影,则直线必垂直于该平面。
(2两平面垂直
几何条件:若一直线垂直于一定平面, 则包含这条直线的所有平面都垂直于该平面。
两平面相互垂直, 则由属于第一个平面的任意一点向第二个平面作的垂线必属于第一个平面。
