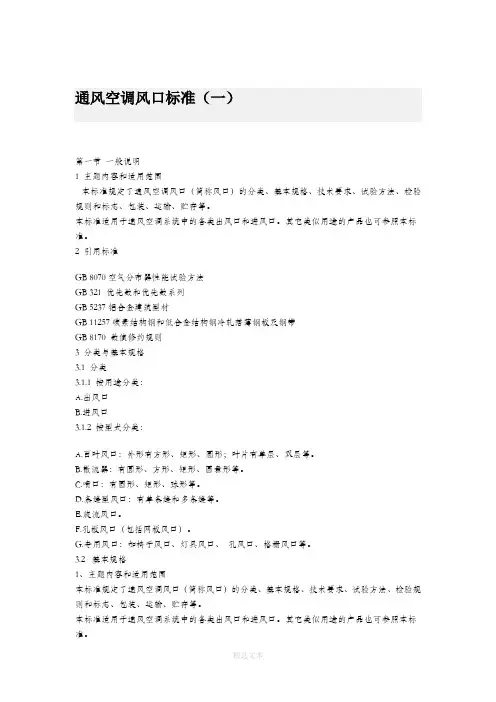

通风空调风口设计规范

通风空调风口设计规范

第一节一般说明

1 主题内容和适用范围

本标准规定了通风空调风口（简称风口）的分类、基本规格、技术要求、试验方法、检验规则和标志、包装、运输、贮存等。

本标准适用于通风空调系统中的各类出风口和进风口。其它类似用途的产品也可参照本标准。

2 引用标准

GB 8070空气分布器性能试验方法

GB 321 优先数和优先数系列

GB 5237铝合金建筑型材

GB 11257碳素结构钢和低合金结构钢冷轧落薄钢板及钢带

GB 8170 数值修约规则

3 分类与基本规格

3.1 分类

3.1.1 按用途分类：

A.出风口

B.进风口

3.1.2 按型式分类：

A.百叶风口：外形有方形、矩形、圆形；叶片有单层、双层等。

B.散流器：有圆形、方形、矩形、圆盘形等。

C.喷口：有圆形、矩形、球形等。

D.条缝型风口：有单条缝和多条缝等。

E.旋流风口。

F.孔板风口（包括网板风口）。

G.专用风口：如椅子风口、灯具风口、孔风口、格栅风口等。

3.2 基本规格

3.2.1 风口基本规格用颈部尺寸（指与风管的接口尺寸）表示，按GB 321的要求排列，详见表1和表2。

圆形风口基本规格（MM）表1

方、矩形风口基本规格（mm）表2

3.2.2散流器基本规格可按相等间距数50mm、60mm、70mm排列。

3.3型号表示法

3.3.1型号表示法

分类代号表表3

规格代号用风口基本规格数值的1/10表示。

3.3.2型号示例：

FJS-3225--表示矩形散流器，规格为320*250（mm）

FQP-16--表示球形喷口，规格为160（mm）

FYS-25--表示圆形散流器，规格为250（mm）

第二节技术要求

4.1基本要求

4.1.1风口产品应符合本标准的要求，并按规定程序批准的图样和技术文件制造。

4.1.2尺寸偏差的允许值如下：

a：矩形（包括方形）风口的尺寸允差风表4。

尺寸允差（mm）表4

b：矩形（包括方形）风口两条对角线之间的允差风表5

c：圆形风口的尺寸允差见表6

尺寸允差（mm）表6

4.1.3风口装饰平面应平整光滑，其平面度应符合表7的规定值。

平面度表7

4.1.4风口装饰面上接口拼缝的缝隙，铝型材应不超过0.15mm，其它材料应不超过0.2mm。

4.1.5 风口的叶片应符合下列要求：

a：叶片间距的尺寸偏差不大于±1mm；

b：叶片弯曲度3/1000mm；

c：叶片平行度4/1000mm；

4.2外观要求

4.2.1 风口装饰面应无明显的划伤和压痕。

4.2.2 风口装饰面的颜色应一致，无花斑现象。

4.2.3 焊点应光滑牢固。

4.3 性能要求

4.3.1 机械性能

a：风口的活动零件，要求动作自如，阻尼均匀，无卡死和松动。

b：导流片可调或可拆卸的产品，要求调节器拆卸文便和可靠，定位后无松动现象。

4.3.2空气动力性能

a：风口应确定标准试验工况下额定的风量和射程值。标准试验工况条件下：在标准状态

空气下，射流的末端速度为0。5m/S，空气全压为10Pa。

b：风口在颈部速度6m/s时，全压损失应不超过100Pa。

c：空气动力性能取值应符合CB8170数值修约规则。

风量一律取整数，尾数为零，射程（可扩散半径）和压力损失取一位小数，局部阻力系数

取二位小数。

4.4材料要求

风口应选用防腐性能好，易成型的材料制造。

a：采用铝型材时，应符合GB5237的规定。

b：用用钢材时，应符合GB11253的规定。

c：根据使用要求，亦可采用其它有关材料标准的规定

第三节试验方法

5.1 空气动力性能试验

风口的空气动力性能应按照GB8070规定的试验项目、装置和方法进行试验。

5.2 尺寸测量

风口的各种尺寸和偏差用钢板尺、塞尺或样板等测量。

5.3 外观检验

外观检验应在照度不少于300LX下目测。

5.4 机械性能检验

应在正常使用条件下，用手或专业工具（如样板）检验。

5.5 运输试验

包装好的风口稳放在载重汽车上（汽车以25至30KM/H的速度在三通讯公路上行驶300km）或模拟振动台上颠振后，复测尺寸偏差、外观和机械性能。

6 检验规则

6.1 检验分类和检验项目

6.1.1 风口检验分出厂检验（或交收检验）和型式检验。

6.1.2 检验项目按表8。

风口检验项目表8

注：进风口不需要检验第6项

6.2 出厂检验

6.2.1 每个风口必须经制造厂检验，检验合格方可入库。

6.3.1 风口有下列情况之一时，应进行型式检验：

a：试制的新产品定型时；

b：产品结构和制造工艺、材料等更改，对产品性能有影响时；

c：长期停产后，恢复生产时；

d：产品转厂生产时；

e：批量生产时，每两年至少进行一次；

f：国家质量监督机构提出型式检验要求时。

6.3.2 风口型式检验应包括表8全部项目。

6.3.3 型式检验抽样方法，应在制造厂的合格品中抽取，抽取样品的数量按表现。

抽验数量（个）表9

6.3.4 判定规则，在抽取样品中有一个检验不合格，则加倍抽取，如检验仍有一个不合格，则该批风口判为不合格产品。

7 标志、包装、运输、贮存

7.1 标志

7.1.1 每个产品应有厂家商标，并固定在明显部位。

7.1.2 产品出厂的包装箱上应注明：

a：风口名称、商标或代号；

b：制造厂名称；

c：风口型号规格；

d：出厂编号；

e：制造日期；

f：数量和重量。

7.1.3 包装箱应有防潮，防震，禁止翻滚，小心轻放等标志。

7.2 包装

7.2.1 每个产品需用塑料袋或其它防护材料包扎。

7.2.2 包扎好产产品税在纸箱中放平，并用软性材料垫实。包装纸箱必须捆扎牢固严密。

7.2.3 包装箱内应有装箱单、产品合格证等到有关文件。

7.3 运输和贮存

7.3.1 产品在运输过程中，不应受碰撞、挤压、抛投、雨雪淋袭。

7.3.2 产品应贮存在通风干燥的仓库内，不宜堆放过高，周围应无腐蚀性气体存在。
