柱塞泵流量压力曲线
变量柱塞泵超功率计算公式
变量柱塞泵超功率计算公式在工业生产中，柱塞泵是一种常用的液压传动装置，它能够将机械能转化为液压能，并且通过液压传动将能量传递到需要的地方。
然而，柱塞泵在运行过程中可能会出现超功率的情况，这就需要对超功率进行计算和控制。
本文将介绍变量柱塞泵超功率的计算公式及其相关知识。
首先，我们需要了解什么是变量柱塞泵超功率。
在柱塞泵的运行过程中，如果输出功率超过了其额定功率，就称为超功率。
超功率可能会导致设备过载，甚至损坏设备，因此需要进行计算和控制。
变量柱塞泵的功率计算公式如下：\[P = q \times p\]其中，P代表功率，单位为瓦特（W）；q代表流量，单位为立方米/秒（m³/s）；p代表压力，单位为帕斯卡（Pa）。
在实际应用中，我们通常会用到变量柱塞泵的功率曲线来进行功率计算。
变量柱塞泵的功率曲线是指在不同流量和压力下，柱塞泵的功率变化曲线。
通过功率曲线，我们可以得到柱塞泵在不同工况下的功率值，从而进行超功率的计算和控制。
在进行超功率计算时，我们需要首先确定柱塞泵的工作状态，即流量和压力的数值。
然后，根据功率曲线，找到对应工况下的功率值。
如果该功率值超过了柱塞泵的额定功率，就说明出现了超功率情况，需要及时采取措施进行控制，避免设备损坏。
除了功率计算外，我们还需要注意超功率的原因和预防措施。
柱塞泵出现超功率可能是由于工作负载过大、液压系统设计不合理、液压油温度过高等原因造成的。
因此，我们需要合理设计液压系统、选择合适的液压油、定期检查设备运行状态等措施来预防超功率的发生。
总之，变量柱塞泵超功率的计算公式为P=q×p，通过功率曲线和工况参数可以进行功率计算和控制。
同时，我们还需要注意超功率的原因和预防措施，避免超功率对设备造成损坏。
希望本文能够对您有所帮助，谢谢阅读！。
柱塞泵的压力调节方法
柱塞泵的压力调节方法柱塞泵是一种常用的液压泵，用于将液体从一个低压区域输送到一个高压区域。
为了确保柱塞泵的工作稳定和安全，需要进行压力调节。
柱塞泵的压力调节方法通常有以下几种：1. 调整供油流量：通过调整柱塞泵的供油流量来达到所需的压力。
这可以通过改变泵的转速或改变流量控制阀的开度来实现。
增加供油流量将增加输出压力，减少供油流量将降低输出压力。
2. 调整驱动力：柱塞泵的驱动力来源于驱动机构，如电动机或发动机。
通过调整驱动机构的转速或负载来调节柱塞泵的输出压力。
增加驱动力将增加输出压力，减少驱动力将降低输出压力。
3. 调整液压阀门：柱塞泵通常与液压阀门一起使用，用于控制液体的流动和压力。
通过调整液压阀门的开度或关闭某些阀门来调节柱塞泵的输出压力。
不同的液压阀门具有不同的压力调节功能，如溢流阀、电磁阀等。
4. 安装压力调节器：压力调节器是一种用于控制和调节柱塞泵输出压力的装置。
它通常由可调节的弹簧和活塞组成，当输出压力达到设定值时，会将多余的液体放回低压区域，以保持输出压力恒定。
在进行柱塞泵压力调节时，需要注意以下几点：1. 调节前需了解工作要求：在进行柱塞泵压力调节之前，需要清楚了解所需的输出压力范围和工作要求。
只有明确目标，才能根据需要进行调整。
2. 调节过程中需谨慎操作：在进行柱塞泵压力调节时，需要谨慎操作，避免过度调节或调节不准确导致设备损坏或工作不稳定。
最好在调节过程中逐步进行，并实时监测输出压力变化，确保调节到合适的压力范围。
3. 定期检查和维护：柱塞泵在长时间使用后，可能会出现磨损或故障，导致输出压力不稳定。
因此，定期检查和维护柱塞泵是非常重要的，可以确保其正常工作和良好的压力调节性能。
总之，柱塞泵的压力调节方法多种多样，根据具体情况选择合适的调节方式。
在进行压力调节时，需要谨慎操作，并定期进行检查和维护，以确保柱塞泵的安全和可靠工作。

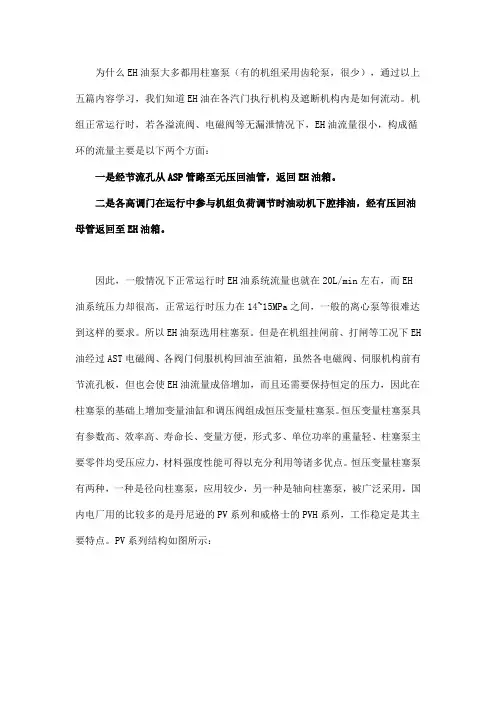

为什么EH油泵大多都用柱塞泵？
为什么EH油泵大多都用柱塞泵（有的机组采用齿轮泵，很少），通过以上五篇内容学习，我们知道EH油在各汽门执行机构及遮断机构内是如何流动。
机组正常运行时，若各溢流阀、电磁阀等无漏泄情况下，EH油流量很小，构成循环的流量主要是以下两个方面：一是经节流孔从ASP管路至无压回油管，返回EH油箱。
二是各高调门在运行中参与机组负荷调节时油动机下腔排油，经有压回油母管返回至EH油箱。
因此，一般情况下正常运行时EH油系统流量也就在20L/min左右，而EH 油系统压力却很高，正常运行时压力在14~15MPa之间，一般的离心泵等很难达到这样的要求。
所以EH油泵选用柱塞泵。
但是在机组挂闸前、打闸等工况下EH 油经过AST电磁阀、各阀门伺服机构回油至油箱，虽然各电磁阀、伺服机构前有节流孔板，但也会使EH油流量成倍增加，而且还需要保持恒定的压力，因此在柱塞泵的基础上增加变量油缸和调压阀组成恒压变量柱塞泵。
恒压变量柱塞泵具有参数高、效率高、寿命长、变量方便，形式多、单位功率的重量轻、柱塞泵主要零件均受压应力，材料强度性能可得以充分利用等诸多优点。
恒压变量柱塞泵有两种，一种是径向柱塞泵，应用较少，另一种是轴向柱塞泵，被广泛采用，国内电厂用的比较多的是丹尼逊的PV系列和威格士的PVH系列，工作稳定是其主要特点。
PV系列结构如图所示：所谓轴向：即工作活塞的行程方向与传动轴平行，与此相对的是径向柱塞泵；所谓恒压变量：就是在柱塞泵设定的最大流量范围内，保持压力基本恒定。
但是完全恒压是不可能的，流量高了，压力会有微降；流量低了，压力会有微小提高。
但是一旦超过流量范围，那么压力会直线下降，性能曲线图所示：C型变量调压控制器的柱塞泵Q-P曲线恒压变量柱塞泵结构比较复杂，具体结构及工作原理敬请关注汽机学习笔记公众号，将在以后推文中学习总结。
搜集了点资料，想学的扫描下面二维码加我微信，给你发。
为何EH油温低到一定程度时禁止启动EH油泵？这个保护条件的设置主要是防止油温过低时粘度过大，容易造成EH油泵负荷过重造成损坏。
A10VSO—DFR1系列轴向柱塞泵原理及调节
A10VSO—DFR1系列轴向柱塞泵原理及调节【摘要】德国力士乐公司的A10VSO-DFR1系列液压泵应用广泛，很多进口设备液压站都使用该液压泵。
本文介绍了该系列液压泵的工作原理和现场调节。
【关键词】斜盘轴向柱塞泵；负载敏感；恒压控制阀；恒流控制阀0 概述A10VSO-DFR/DFR1系列斜盘轴向柱塞泵是德国力士乐公司研制的新型柱塞泵，由于其结构紧凑、节能、工作稳定、寿命高等特点在工业生产中得到广泛的应用，特别是现在越来越多的公司都使用进口设备，进口设备中很多液压站都使用该液压泵，我公司主要使用SMS-Meer西马克-梅尔设备，其中多台液压站就是使用这种A10VSO-DFR1液压泵（X口与油箱无连接），下面就该液压泵原理、调节及负载敏感节能技术进行阐述。
该柱塞泵属于斜盘变量柱塞泵，流量正比于驱动转速和排量，并通过调节斜盘倾角实现无级变量。
除了压力控制功能外，借组于负载（如小孔）压差，可以改变泵的流量。
泵仅提供执行机构的实际流量。
图1 A10VSO-DFR1原理图1 工作原理负载敏感DFR的原理，DFR分两个部分，一个是压力控制DR，一个是流量控制FR。
DR恒压控制，即通过阀控变量油缸来保证出口压力基本不变，就是压力控制阀（原理图下面的三通阀）控制变量油缸，出口压力在稳态时与压力控制阀右端的可调弹簧力相平衡，变量泵的变量压力PP通过调节压力阀的弹簧设定，当系统压力没有达到调定的恒压压力时，泵排出最大流量，相当于一个定量泵。
当系统压力达到所调的恒压压力时，泵进入恒压工况，负载的速度进入可调阶段。
速度进入可调阶段，流量即发生变化，该变化是系统要求泵输出的流量要有所变化的。
例如开始阶段油缸是快速动作，泵提供最大流量例如150L/min，下一个阶段系统只要求50L/min的流量就够了，这个时候，泵输出流量相当于负载的速度要求要大，如果泵不改变输出的150L/min流量，就会出现供（150）过于求（50），根据压力流量基本公式，系统压力就会升高，在节流阀上的压力损失将增加，压力阀的弹簧被压缩，阀芯右移，泵主动变量缸推动斜盘使角度减小，输出流量相对减小，直到泵打出去的流量正好是50L/min，系统压力恢复到设定值，下面这个恒压控制阀就回到中位初始位置，泵稳定在输出50L/min的斜盘位置上。

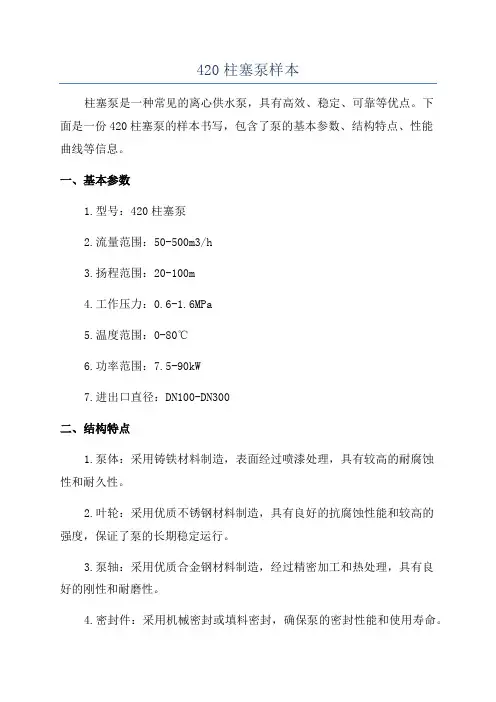

420柱塞泵样本
420柱塞泵样本
柱塞泵是一种常见的离心供水泵，具有高效、稳定、可靠等优点。
下
面是一份420柱塞泵的样本书写，包含了泵的基本参数、结构特点、性能
曲线等信息。
一、基本参数
1.型号：420柱塞泵
2.流量范围：50-500m3/h
3.扬程范围：20-100m
4.工作压力：0.6-1.6MPa
5.温度范围：0-80℃
6.功率范围：
7.5-90kW
7.进出口直径：DN100-DN300
二、结构特点
1.泵体：采用铸铁材料制造，表面经过喷漆处理，具有较高的耐腐蚀
性和耐久性。
2.叶轮：采用优质不锈钢材料制造，具有良好的抗腐蚀性能和较高的
强度，保证了泵的长期稳定运行。
3.泵轴：采用优质合金钢材料制造，经过精密加工和热处理，具有良
好的刚性和耐磨性。
4.密封件：采用机械密封或填料密封，确保泵的密封性能和使用寿命。
5.驱动方式：可选择电机驱动或柴油机驱动，满足不同需求场合的使用。
三、性能曲线
性能曲线是描述柱塞泵流量和扬程关系的图表。
以下是420柱塞泵的性能曲线：
(插入性能曲线图表)
根据以上曲线可见，420柱塞泵的流量范围为50-500m3/h，扬程范围为20-100m。
在工作压力为0.6-1.6MPa时，泵的流量扬程特性稳定。
泵的效率在流量和扬程变化时维持在较高水平，能够满足不同用户对供水需求的要求。
四、应用领域。
柱塞式注水泵性能参数测定与计算
Pe P
p • 温差法测量：η泵= p 4.1868 (t × t s ) 100%
• • • • • •
Δt=t2-t1 Δp=p2-p1 t2——注水泵进口水温，℃； t1——注水泵出口水温，℃； Δts——等熵温升修正值（查等熵温升修正表），℃； Δp——泵出口、进口压差，MPa。
胜利职业学院
• 28. BB005 某柱塞泵进出口管径相同，同时测得进口压 力为0.8MPa，出口压力为18.5MPa,求该泵的扬程？ (ρ=1000kg/m3,g=9.8m/S2)
28. 已知 :p 出 = 18.5MPa,p 进 =0.8MPa, 求 Ho 解：H=（p出-p进）/ρg=（18.5-0.8）*106/（1000 x 9. 8） 答 : 为该泵的扬程 1763m。
柱塞式注水泵的性能参数测定与计算
• 1、柱塞泵流量的测量及计算 • 柱塞泵流量的测量及计算有容积法和重量式测量两种方法。 – 容积测量法
V1 V2 qV T
qV 柱塞泵的流量， m3 / s V1 计时开始时刻储水罐的 体积，m3 V2 计时终止时刻储水罐的 体积，m3 T 测量设定时间， s
胜利职业学院
139 A 140 C
141
C
142
B 143
C
• 139.柱塞泵流量的测量及计算方法应按( ) 进行。 • (A) 水泵测量的测定方法 (B) 企业自身规定的方法 (C) 一 般水泵测量的测定方法 (D) 自行确定方法 • 140.柱塞泵流量一般脉动较大，所以不宜采用( )测定流量 • (A) 统计法 (B) 容积法 (C) 观察法 (D) 重灶法 • 141.柱塞泵的流量测定—般采用的是( )。 • (A) 重量法 (B) 温差法 (C) 容积法 (D) 观察法 • 142.往复次数的测定方法有( ) 种。 • (A) 1 (B) 2 (C) 3 (D) 4 • 143.往复次数的测定方法有( )。 • (A) 观察法和流量法 (B) 观察法和统计法 (C) 直接测量法 和间接测量法 (D) 流量法和直接测量法
恒压恒流凸轮柱塞泵凸轮曲线特性分析及优化
Ｋｅｙｗｏｒｄｓ： Ｃｏｎｓｔａｎｔ ｐｒｅｓｓｕｒｅ ａｎｄ ｃｏｎｓｔａｎｔ ｃｕｒｒｅｎｔ ｃａｍ ｐｌｕｎｇｅｒ ｐｕｍｐ； Ｃａｔｍｕｌｌ－Ｒｏｍ ｔｈｒｅｅ ｉｎｔｅｒｐｏｌａｔｉｎｇ ｃｕｒｖｅ； ＮＵＲＢＳ ｆｌｅｘｉｂｌｅ
ｃｕｒｖｅ； Ｔｅｓｔ ｐｌａｔｆｏｒｍ
０ 前言
常用的柱塞泵在工程机械、 航空航天、 汽车领域
承与凸轮轮廓面接触并且相切， 柱塞杆随着凸轮的旋
转运动做往返运动， 将单向阀吸入的液体打进液路系
统中进行样本的检测。 双柱塞往复运动的位移决定了
凸轮的轮廓曲线， 凸轮的轨迹曲线精度决定了双柱塞
泵是否恒压和恒流。 因此， 凸轮是双柱塞泵的关键零
件， 对其结构的设计尤为重要 ［４－６］ 。
凸轮是把旋转运动转变成往复直线运动的关键零
ｔｉｏｎ ａｒｅ ｒｅｆｌｅｃｔｅｄ ｉｎ ｔｈｅ ｆｏｒｍ ｏｆ ｃｕｒｖｅ． Ａｆｔｅｒ ｔｅｓｔｉｎｇ， ｔｈｅ ｆｌｏｗ ｆｌｕｃｔｕａｔｉｏｎ ａｎｄ ｆｌｕｃｔｕａｔｉｏｎ ｒａｔｅ ａｆｔｅｒ ｏｐｔｉｍｉｚａｔｉｏｎ ａｒｅ ｏｂｖｉｏｕｓｌｙ ｓｍａｌｌｅｒ
ｔｈａｎ ｔｈｏｓｅ ｂｅｆｏｒｅ ｏｐｔｉｍｉｚａｔｉｏｎ， ｗｈｉｃｈ ｍｅｅｔｓ ｔｈｅ ｎｅｅｄｓ ｏｆ ｉｎ ｖｉｔｒｏ ｄｉａｇｎｏｓｔｉｃ ａｎａｌｙｚｅｒ．
点， 同时要求也比普通泵高。 国外 ２０ 世纪 ９０ 年代就
开始把恒压恒流凸轮应用在生化分析仪器
［１］
前大部分的生化分析仪都是进口的， 其技术一直领先
于国内。 近几年国内开始对凸轮柱塞泵进行研究， 但
是更多的是将其运用在石油机械领域， 压力很高并且
体积很大， 而在生化分析仪上应用不多。 市场上国产
柱塞泵流量与压力的计算公式
柱塞泵流量与压力的计算公式在工业领域中，柱塞泵可是个相当重要的角色。
要说这柱塞泵的流量和压力，那得从一些基本的公式说起。
咱先来讲讲流量的计算公式。
流量呢，通常可以用 Q = n × Vg 来表示。
这里的 Q 代表流量，n 是柱塞的个数，Vg 则是单个柱塞的排量。
就拿我之前在一家工厂工作时遇到的情况来说吧。
当时厂里的一台大型设备出了故障，初步判断是柱塞泵的流量出了问题。
大家都着急得不行，我就想着从计算公式入手来排查。
我仔细数了数柱塞的个数，又测量了单个柱塞的排量，然后代入公式进行计算。
再说压力的计算公式，压力 P 通常可以用 F / A 来计算，其中 F 是作用在柱塞上的力，A 是柱塞的横截面积。
记得有一次，我们在调试新的生产线，那台新安装的柱塞泵压力怎么都达不到要求。
我和几个同事就围着这泵琢磨，把力和横截面积的数据都测了个遍，反复用公式去验证，看看到底是哪儿出了岔子。
在实际应用中，这两个公式可不能孤立地去看。
流量和压力之间是相互影响的。
比如说，如果要增加流量，可能就会对压力产生一定的影响；反过来，调整压力的时候，流量也可能跟着变化。
而且啊，在不同的工作条件下，这些参数还会受到诸如油温、介质粘度等因素的干扰。
就像有一回，天气特别热，车间里的温度很高，结果那台柱塞泵的流量和压力都出现了波动，我们费了好大劲才找到原因，原来是油温过高影响了油的粘度。
所以说，要想准确地掌握柱塞泵的流量和压力，不仅要熟悉这些计算公式，还得结合实际的工作环境和条件，综合考虑各种因素的影响。
只有这样，才能让柱塞泵在工作中稳定可靠地运行，为我们的生产工作提供有力的支持。
总之，对于柱塞泵流量与压力的计算公式，我们得在实际中灵活运用，多观察、多思考、多总结，这样才能真正驾驭好这个工业领域里的重要角色。
柱塞泵的压力调节方法
柱塞泵的压力调节方法
柱塞泵的压力调节方法有以下几种:
1. 调节泵的转速：通过调节柱塞泵的转速，可以改变泵的出口流量，从而达到调节压力的目的。
增加转速可以增加流量和压力，减小转速可以降低流量和压力。
2. 调节泵的柱塞行程：通过调节柱塞泵的柱塞行程，可以改变单位时间内泵的排量，从而调节压力。
增大柱塞行程可以增加排量和压力，减小柱塞行程可以降低排量和压力。
3. 调节泵的进口阀门：通过调节泵的进口阀门的开启度，可以改变泵的进口压力，从而影响泵的出口压力。
增大进口阀门开度可以增加进口压力和出口压力，减小进口阀门开度可以降低进口压力和出口压力。
4. 调节泵的排放阀：通过调节泵的排放阀的开启度，可以改变泵的出口压力。
增大排放阀开度可以降低出口压力，减小排放阀开度可以增加出口压力。
5. 安装压力调节装置：在柱塞泵的出口安装压力调节装置，可以根据需要设定所需的压力，设定的压力将会通过调节装置来自动调节。
变量柱塞泵的流量和压力控制方式(DFR1)的原理详解
变量柱塞泵的流量和压力控制方式（DFR1）的原理详解：
1、图中DR模块的压力阀符号类似于溢流阀的工作原理，区别在于当系统压力达到压力阀设置压力（如执行件运动到位）的时候，压力阀打开，溢流阀将压力油溢流回油箱，而此处压力阀将压力油流入斜盘调节油缸中并驱动斜盘动作，直至变量泵的输出流量为最小流量（油压达到DR控制设定的压力）或者执行器动作所需的指定流量（油压接近DR控制设定的压力，略小）。
其中，调节的流量保持压力阀开启和斜盘位置不变，而最小流量通过变量泵内部系统或者系统溢流阀流回油箱。
DR控制：溢流阀：
DR控制下的压力和流量曲线图如图所示：
2、图中DF模块和可变节流孔（如方向阀）通过管路连接组成的液压回路，其工作原理类似于溢流节流阀的工作方式，区别在于当压力阀对节流阀进行压力补充（达到稳定流量作用）后，溢流节流阀将压力油溢流回油箱，而组合回路将压力油流入斜盘调节油缸中并驱动斜盘动作，直至变量泵的输出流量为通过可变节流孔（如方向阀）的流量。
其中，调节的流量保持压力阀开启和斜盘位置不变，而输出流量通过可变节流孔（如方向阀）作用于系统中。
DF流量控制：溢流调速阀：
DR控制下的压力和流量曲线图如图所示：。
变量轴向柱塞泵的技术参数
变量轴向柱塞泵的技术参数1.流量：变量轴向柱塞泵的流量是指单位时间内通过泵的液体体积。
它的单位常用升/分钟或立方米/小时。
根据不同的工况和需求，可以选择不同流量的变量轴向柱塞泵。
2. 压力：变量轴向柱塞泵的压力是指泵输出液体的最大压力。
常用单位是巴（bar）或兆帕（MPa）。
泵的压力要根据需要的工作压力来选择，以确保系统正常运行。
3.轴向柱塞数目：变量轴向柱塞泵中柱塞的数量对泵的性能起着决定性作用。
柱塞数量越多，泵的流量和压力就越大，但同时也会增加泵的尺寸、重量和成本。
4.轴向柱塞行程：变量轴向柱塞泵的柱塞行程是柱塞在泵体内往复运动的距离。
行程的大小决定了泵的排量，即单位时间内泵输出的液体体积。
5.输入功率：变量轴向柱塞泵的输入功率是指泵所需要的驱动功率。
它与流量、压力和效率等因素相关。
输入功率的大小对于选择合适的驱动装置（如电动机或发动机）非常重要。
6.效率：变量轴向柱塞泵的效率是指泵输出功率与输入功率之比。
它反映了泵的能量转换效率。
一般情况下，泵的效率越高，其能源利用率就越好，对系统的能耗也越低。
7.噪音和振动：变量轴向柱塞泵在工作过程中会产生噪音和振动。
这些噪音和振动会对设备和系统的运行稳定性和寿命产生影响。
因此，对于噪音和振动的控制也是技术参数中的一个重要考虑因素。
除了上述技术参数外，还有一些其他的辅助参数也需要考虑，如泵的重量、泄漏量、使用寿命、可靠性、维护周期等。
这些参数会根据具体的应用需求而有所不同，需要根据实际情况进行选择和调整。
总之，变量轴向柱塞泵的技术参数是与其性能和应用密切相关的，合理选择和把握技术参数对于确保泵的正常运行和系统的稳定性至关重要。
泵的工作曲线
泵的工作曲线1、水泵的性能曲线主要有流量-扬程曲线(Q-H)，流量-功率曲线(Q-P)，流量-效率曲线(Q-η)。
2、首先看曲线是否平坦，有无驼峰。
泵曲线越平越好，当然驼峰是不允许的。
其次看它的效率哪个高。
然后比较他们的范围哪个更宽广，范围越广阔，调整、使用越好。
3、在生产实践中，必须参照泵的性能曲线来选择泵的运行工况点，这样才能使泵经常保持在率区间运行。
4、在性能曲线上，对于一个任意的流量点，都可以找出一组与其相对应的扬程、功率和效率值。
通常，把一组相对应的参数称为工况点称为最好工况点。
5、泵在最率点运行是最理想的。
但用户的要求是千差万别的，不一定和最率点下的性能相一致。
为此，规定了一个范围(效率下降5%~8%为界)，泵在此范围内运行，效率下降不算太大，这个范围就是泵的工作范围(也称范围)。
超出此范围时，效率低，不经济。
扩展资料：常见的性能曲线有三种：1、平坦的性能曲线这种性能曲线适用于流量调节范围较大，而压力变化较小的系统，也就是对扬程要求变化较小、流量变化要求相对较低的系统中。
大多数泵如IS单级离心泵、D型泵、双吸泵、IH化工离心泵等曲线的都是比较平坦的。
2、陡降的性能曲线这种性能曲线适用于对流量的要求较高而压力的要求不高的系统中。
一般像螺杆泵等都具有这种特性。
3、有驼峰的性能曲线有驼峰的性能曲线的泵在运行中可能会出现不稳定工况，泵出现噪音、震动等，一般是不允许出现的。
水泵的性能参数，标志着水泵的性能。
但各性能参数不是孤立的、静止的，而是相互联系和相互制约的。
对于特定的水泵，这种联系和制约具有一定的规律性。
充分了解水泵的性能，熟悉性能曲线的特点，掌握其变化规律，对合理选型配套、正确确定水泵的安装高度、调节水泵运行工况、加强泵站的科学管理等极为重要。
直轴式轴向柱塞泵毕业设计
前言液压传动技术是一种近代工业技术，可以借助导管向任一位传递动力；可以借助控制压力油液的流动实现对负载的预定控制；可以实现小型机械化；可以实现无冲击大围的无极调速；可以远距离操纵确定运动部分的位置、运动方向的变换、增减速度；便于实现自动化等，因而适应现代机械的自动化发展，广泛应用于各个技术领域中，象飞行器、各种工作母机、建筑机械与车辆、塑料机械、起重机械、矿山机械和船舶等等，均使用着液压传动，而且应用日益广泛。
由于液压技术自身的诸多优点，使得液压技术的发展速度非常惊人。
尤其是近年来，液压设备的年增长率一直远远高于其它机械设备，许多机械设备的传动形式已逐渐被液压传动所取代。
而液压泵是液压系统的动力元件，是液压系统中必不可少的一部分。
若按液压泵的结构不同可将液压泵分为齿轮泵、叶片泵、柱塞泵和螺杆泵。
柱塞泵又分为轴向柱塞式和径向柱塞式。
目前液压传动的高压化发展趋势，使柱塞泵尤其是轴向柱塞泵得到了相应的发展。
1 轴向柱塞泵概述柱塞泵是依靠柱塞在缸体孔的往复运动，造成密封容积的变化，来实现吸油和排油。
轴向柱塞泵具有结构紧凑、单位功率体积小、重量轻、工作压力高、容易实现变量等优点。
这类泵多用于农林机械、起重运输设备、工程机械、船舶甲板机械、冶金设备、火炮和空间技术中。
柱塞泵按其柱塞在缸体孔中排列方式不同，分为轴向泵和径向柱塞泵两类。
轴向柱塞泵是指柱塞的轴线与传动轴的轴线平行或略有倾斜的柱塞泵，而径向柱塞泵的柱塞轴线与传动轴的轴线互相垂直。
轴向柱塞泵分为直轴式和斜轴式两种。
1.1 直轴式轴向柱塞泵概况直轴式轴向柱塞泵是缸体直接安装在传动轴上，缸体轴线与传动轴的轴线重合，并依靠斜盘和弹簧使柱塞相对缸体往复运动而工作的轴向柱塞泵，亦称斜盘式轴向柱塞泵。
斜盘式轴向柱塞泵的许用工作压力和转速都较高，变量性能优异，且结构紧凑，功率质量比大，容积效率高。
斜盘式轴向柱塞泵由于泵轴和缸体的支承方式不同，又可分为通轴式和缸体支承式（非通轴式）。
a10v型的斜盘式轴向柱塞泵参数
A10V型斜盘式轴向柱塞泵是一种常见的液压泵，广泛应用于工程机械、农业机械、工业机械等领域。
由于其参数种类繁多，本文将对A10V型斜盘式轴向柱塞泵的参数进行详细介绍，以便读者更好地了解该型号泵的特性和适用范围。
A10V型斜盘式轴向柱塞泵的参数主要包括流量、压力、转速、效率、重量等，下面将逐一对这些参数进行说明：1. 流量：A10V型斜盘式轴向柱塞泵的流量范围较广，一般来说从5ml/r到1000ml/r不等，用户可以根据具体需求选择合适的流量参数。
2. 压力：A10V型斜盘式轴向柱塞泵的工作压力一般在280bar到350bar之间，当然也有些特殊型号可以达到更高的工作压力。
3. 转速：A10V型斜盘式轴向柱塞泵的转速范围一般在1000rpm到3000rpm之间，不同的转速会对泵的工作效率和噪音产生影响。
4. 效率：A10V型斜盘式轴向柱塞泵的效率取决于其设计的先进程度和制造工艺，一般来说，其效率可以达到90以上。
5. 重量：A10V型斜盘式轴向柱塞泵的重量也是一个重要的参数，不同的规格和型号对应的重量会有所不同，用户在选型时需要考虑设备的载重能力。
A10V型斜盘式轴向柱塞泵作为液压系统中的关键元件，其参数的选择对系统的性能和使用效果具有重要影响。
用户在选型时除了要考虑以上参数外，还应该结合具体的工作环境和工作要求，选择合适的A10V 型斜盘式轴向柱塞泵，以确保系统的稳定性和可靠性。
由于A10V型斜盘式轴向柱塞泵的应用场景和工况各不相同，用户在选型和使用时，还需要在参数的基础上进行进一步的调整和优化，以满足特定的工程需求。
比如在流量和压力的选择上要考虑系统的功率和扭矩要求，在效率和转速的选择上要考虑系统的能效和噪音要求，在重量的选择上要考虑设备的运输和安装要求等。
A10V型斜盘式轴向柱塞泵的参数包括流量、压力、转速、效率、重量等，这些参数的选择和优化对液压系统的性能和稳定性具有重要影响。
用户在选型和使用时应该根据具体的工作要求和工程环境，灵活调整和优化这些参数，以确保系统的性能和可靠性。
柱塞泵型号参数手册
柱塞泵型号参数手册
柱塞泵是一种常用的泵类设备,广泛应用于液体输送、化学反应等领域。
以下是柱塞泵型号参数手册中的主要内容:
1. 柱塞泵的型号
柱塞泵的型号通常由以下几个部分组成:泵的出口尺寸、泵的流量、泵的扬程、泵的压力等参数。
这些参数是柱塞泵设计时需要考虑的关键因素,直接关系到泵的性能和效率。
2. 柱塞泵的参数
柱塞泵的参数包括:
- 工作压力:柱塞泵的工作压力是指泵在正常运行时的工作压力,通常与泵的型号和制造材质有关。
- 流量特性:柱塞泵的流量特性指的是泵的流量随着压力变化而变化的曲线。
根据流量特性,可以选择合适的泵类型和压力等级。
- 扬程:柱塞泵的扬程是指泵在正常运行时所能达到的最高扬程,通常与泵的流量、泵的扬程和泵的压力有关。
- 功率:柱塞泵的功率是指泵在正常运行时产生的热量和机械能,通常与泵的流量、泵的扬程和泵的压力有关。
- 可输送介质:柱塞泵可以输送多种介质,包括水、油、气体等。
不同的介质需要选择合适的泵类型和参数。
- 使用环境:柱塞泵的使用环境包括温度、压力、湿度等。
不同的环境需要选择合适的泵类型和参数。
3. 柱塞泵的特点
柱塞泵的特点包括:
- 高效节能:柱塞泵通过利用凸轮的压缩过程来产生动力,可以
实现高精度的流量控制和压力控制,因此具有较高的效率。
- 稳定性好:柱塞泵的凸轮和泵壳结构稳定,不易受到外界环境
因素的影响,因此具有良好的稳定性。
- 使用范围广泛:柱塞泵可以适用于多种行业,包括建筑、化工、石油、环保等领域。
柱塞泵瞬时流量曲线
柱塞泵瞬时流量曲线简介柱塞泵是一种常用的离心泵，广泛应用于工业、农业、建筑等领域。
瞬时流量曲线是描述柱塞泵在不同工况下流量变化的图表，通过分析瞬时流量曲线可以了解柱塞泵的性能特点和工作状态。
柱塞泵原理柱塞泵是一种正向位移离心泵，其工作原理基于柱塞在转子内腔中做往复运动。
当转子旋转时，柱塞随之上下运动，通过改变腔室的容积来实现吸入和排出液体。
由于柱塞与转子间的间隙非常小，因此具有较高的密封性能。
瞬时流量曲线分析瞬时流量曲线是描述柱塞泵在单位时间内排出液体体积随时间变化的图表。
通过观察瞬时流量曲线可以得到以下信息：1. 最大流量和最小流量瞬时流量曲线中的峰值表示柱塞泵能够达到的最大流量，而谷底则表示最小流量。
这些数据对于确定柱塞泵的工作范围和选择合适的工作条件非常重要。
2. 流量变化规律瞬时流量曲线可以显示柱塞泵在不同工况下流量的变化规律。
例如，当柱塞泵启动时，由于系统阻力较小，流量会迅速增加；而当系统阻力增大时，流量则会逐渐减小。
通过分析这些变化规律，可以优化柱塞泵的运行参数。
3. 工作状态评估瞬时流量曲线还可以用于评估柱塞泵的工作状态。
如果瞬时流量曲线出现明显的波动或不稳定情况，则可能表明柱塞泵存在故障或运行不平稳。
及时发现和解决这些问题有助于提高柱塞泵的可靠性和效率。
瞬时流量曲线测试方法为了获得准确可靠的瞬时流量曲线，需要采用合适的测试方法。
以下是一种常用的测试方法：1.安装传感器：在柱塞泵的进出口管道上安装流量传感器，以实时监测液体通过管道的流量。
2.测试仪表设置：连接流量传感器和数据采集设备，确保仪表的准确性和稳定性。
调整仪表参数，如采样频率和数据存储方式等。
3.测试工况选择：根据实际需求选择不同的测试工况，包括不同的转速、进出口压力和液体性质等。
4.数据采集与分析：启动柱塞泵，开始采集数据，并将数据导入计算机进行处理和分析。
通过软件绘制瞬时流量曲线图表，并提取关键数据点。
5.结果评估与优化：根据瞬时流量曲线分析结果评估柱塞泵的性能和工作状态，并根据需要进行参数调整和优化。
柱塞泵效率曲线
柱塞泵效率曲线什么是柱塞泵效率曲线？柱塞泵效率曲线是描述柱塞泵性能的一种图表，通常以流量为横轴，以效率为纵轴，通过这个曲线可以直观地了解柱塞泵在不同流量下的效率变化情况。
在选择和使用柱塞泵时，了解其效率曲线对于提高工作效率、延长设备寿命等都有很大的帮助。
柱塞泵的基本原理柱塞泵是一种常用的液压传动元件，它利用活塞（或柱塞）在缸体内的往复运动来吸入液体和排出液体。
当活塞向前运动时，缸体内部产生负压，液体被吸入；当活塞向后运动时，缸体内部产生正压，将液体排出。
由于活塞（或柱塞）与缸体之间存在密封结构，因此可以实现无泄漏输送。
影响柱塞泵性能的因素1. 液体性质：不同的液体粘度、温度等参数会影响到柱塞泵的性能。
2. 泵型结构：不同种类、不同结构的柱塞泵，其性能也会有所不同。
3. 工作状态：柱塞泵在不同的工作状态下，其性能也会发生变化。
例如，当负载增加时，柱塞泵的输出压力和流量都会发生变化。
4. 液体温度：液体温度过高或过低都会影响到柱塞泵的性能。
当液体温度过高时，容易导致泄漏、密封失效等问题；当液体温度过低时，容易导致液体粘度增加、流动阻力增大等问题。
5. 柱塞数目：柱塞数目越多，输出流量越大；但同时也会使得泵的结构更加复杂、耗能更大。
6. 工作压力：工作压力越高，输出流量越小；但同时也会使得泵的结构更加坚固、耐用。
柱塞泵效率曲线分析柱塞泵效率曲线通常是一个类似于倒“U”字形的曲线。
在低流量时，由于液体粘度较大、摩擦阻力较大等因素影响，在这个区域内柱塞泵效率较低；随着流量的增加，液体粘度逐渐降低、摩擦阻力逐渐减小，柱塞泵效率也逐渐提高；但当流量达到一定值时，由于柱塞泵结构、液体性质等因素的限制，其效率开始下降。
对于柱塞泵的选择和使用，我们应该根据实际工作需要来选择合适的柱塞泵型号和参数。
在选择柱塞泵时，需要考虑到工作流量、工作压力、液体性质等因素，并根据这些因素来确定最佳的柱塞泵型号和参数。
同时，在使用柱塞泵时，需要注意保持液体温度稳定、定期检查维护等措施，以确保其良好的运行状态。
柱塞泵出口压力计算公式
柱塞泵出口压力计算公式一、柱塞泵出口压力相关理论基础。
1. 基本原理。
- 柱塞泵是通过柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油的。
根据能量守恒定律，柱塞泵对液体做功，使液体获得压力能。
- 对于理想情况下（不考虑能量损失），柱塞泵的输入功率等于输出功率。
输入功率主要由原动机提供，输出功率则与出口压力和流量有关。
2. 压力产生机制。
- 柱塞泵出口压力取决于负载。
当柱塞泵向系统供油时，系统中的负载（如液压执行元件的阻力等）会对泵的出口油液产生反作用力，这个反作用力就是泵的出口压力。
如果没有负载（例如泵出口直接通向油箱，管路无阻力等理想情况），泵的出口压力理论上为零。
1. 理论流量公式。
- 设柱塞泵的柱塞直径为d，柱塞行程为s，柱塞数为z，转速为n。
- 柱塞泵的理论排量V = (π)/(4)d^2zs（单位：m^3/r）。
- 理论流量q_t=Vn=(π)/(4)d^2zsn（单位：m^3/s）。
2. 功率关系与压力公式。
- 柱塞泵的输入功率P_i=Tω，其中T为转矩，ω = 2π n为角速度。
- 输出功率P_o=pq_t，其中p为出口压力，q_t为理论流量。
- 在理想情况下（不考虑机械效率和容积效率），P_i = P_o。
- 由Tω = pq_t，可得p=(Tω)/(q_t)。
- 将q_t=(π)/(4)d^2zsn和ω = 2π n代入上式，得到p=(8T)/(π d^2)zs（在通过功率关系推导的情况下，这里假设相关参数已知转矩T等）。
3. 基于负载的压力公式。
- 从负载角度出发，柱塞泵出口压力p=(F)/(A)，其中F是负载力（单位：N），A=(π)/(4)d^2z是柱塞泵的有效作用面积（单位：m^2）。
- 所以p = (4F)/(π d^2)z（这里是从负载对柱塞的作用力角度来计算压力，假设已知负载力F和柱塞的直径d、柱塞数z等参数）。
柱塞泵出口压力保护值
柱塞泵出口压力保护值一、轴向柱塞泵压力参数包括工作压力、额定压力、峰值压力三个参数（1）工作压力是指泵的输出压力，其数值决定于外负载。
如果负载是串联的，泵的工作压力是这些负载压力之和；如果负载是并联的，则泵的工作压力决定于并联负载中最小的负载压力。
（2）额定压力是指根据实验结果而推荐的可连续使用的最高压力，他反映了泵的能力（一般为泵铭牌上所标的压力）。
在额定压力下运行时，泵有足够的流量输出，并且能保证较高的效率和寿命。
（3）峰值压力比额定压力稍高，可看作是泵的能力极限。
一般不希望泵长期在最高压力下运行。
二、轴向柱塞泵排量参数包括排量q、理论流量QT、实际流量Q、容积效率（1）排量q指在无泄漏情况下，液压泵转一转所能排出的油液体积。
可见，排量的大小只与液压泵中密封工作容腔的几何尺寸和个数有关。
排量的常用单位是（ml/r）。
单柱塞泵:q=pd2H/4 （2）理论流量QT指在无泄漏情况下，液压泵单位时间内输出的油液体积。
其值等于泵的排量V和泵轴转数n的乘积，即QT=qn=pd2Hn/4（3）实际流量Q指单位时间内液压泵实际输出油液体积。
由于工作过程中泵的出口压力不等于零，因而存在内部泄漏量ΔQ（泵的工作压力越高，泄漏量越大），使得泵的实际流量小于泵的理论流量，即Q=QT-ΔQ（4）泵的实际流量和理论流量之比称为容积效率ηPV=Q/QT=(QT-ΔQ)/QT=1-ΔQ/QT且Q=QT•hPV三、轴向柱塞泵的功率包括输入功率pi、输出功率po输入功率Pi驱动液压泵的机械功率，由电动机或柴油机给出Pi=2πnMT输出功率Po液压泵输出的液压功率，Po=pQT根据能量守恒，有pQT=2πMTn，将QT=qn，消去n得MT=pq/2π。
实际上，由于泵内有各种机械和液压摩擦损失，泵的实际输入转矩应大于理论转矩泵的摩擦损失由两部分组成容积损失主要是液压泵内部泄漏造成的流量损失。
容积损失的大小用容积效率表征ηPV机械损失指液压泵内流体粘性和机械摩擦造成的转矩损失。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柱塞泵流量压力曲线
柱塞泵流量压力曲线
一、引言
柱塞泵是一种常用的液压元件，在工程机械、冶金设备、化工工业等领域有着广泛的应用。
了解柱塞泵的流量压力曲线对于正确选择和使用柱塞泵至关重要。
本文将从多个方面进行探讨，带您一窥柱塞泵流量压力曲线的奥秘。
二、流量与压力的关系
柱塞泵的流量压力曲线可以用来描述其输出流量与输出压力之间的关系。
一般情况下，当柱塞泵的输出压力越大时，其输出流量相应地减小;当柱塞泵的输出压力较小时，其输出流量则相应增大。
这种关系可以用如下公式表示：Q= K*P^n，其中Q代表输出流量，P代表输出压力，K和n是常数。
三、常见的流量压力曲线类型
1. 直线型曲线：
直线型曲线是柱塞泵流量压力曲线最简单的形式。
在直线型曲线中，柱塞泵的输出流量与输出压力之间呈现线性关系。
该类型的曲线在工程实践中较为常见，特别适用于对流量变化要求不高的情况。
2. 抛物线型曲线：
抛物线型曲线是一种常见的柱塞泵流量压力曲线形式。
在抛物线型曲
线中，柱塞泵的输出流量随输出压力的变化呈现非线性关系，即输出流量在一定范围内随着输出压力的增加而迅速增加，但达到一定值后增长速度逐渐减慢。
3. S型曲线：
S型曲线的特点是在某个范围内曲线呈S形状。
该类型的曲线常见于某些高性能的柱塞泵，其特点是在低压力下输出流量较小，但随着压力的增加，输出流量逐渐增大，并最终达到一个稳定的值。
四、流量压力曲线的应用
1. 选型参考：
了解柱塞泵的流量压力曲线可以为柱塞泵的选型提供参考。
不同工作场景对于柱塞泵的流量和压力有不同的需求，通过分析曲线形态可以选择适合的柱塞泵类型，以满足工作要求。
2. 工况分析：
流量压力曲线也可以用来分析柱塞泵在不同工作条件下的工作特性。
通过绘制曲线图，可以直观地了解柱塞泵在不同输出压力下的输出流量，进而合理安排工作流程，提高工作效率。
3. 故障排查：
柱塞泵在使用过程中可能会出现各种故障，如泄漏、噪音等。
通过观察柱塞泵的流量压力曲线变化，可以预测和排查故障的可能原因，并及时采取有效的措施进行修复。
五、结语
柱塞泵流量压力曲线对于了解柱塞泵的性能非常重要，它直观呈现了流量与压力之间的关系。
我们可以通过观察曲线形态，选择合适的柱塞泵，合理安排工作流程，从而提高工作效率。
同时，了解流量压力曲线还能帮助我们发现和解决柱塞泵工作中出现的问题。
掌握柱塞泵流量压力曲线，将为实际应用带来更多的便利和效益。
