移相电路原理

RC移相电路(课堂PPT)

拓宽实验：RC移相电路及测量相位差
【实验内容】 1.用电阻、电容组成移相电路，要求输出电压U0的相位较输入电压U1的相位落后π/4。试用三种方法测量相位差。 2.组成一个移相电路，要求输入、输出电压间的相位差Δ
在0～180°间可调。用示波器观察相位的变化。
【仪器用具】正弦波信号源、双踪示波器、电容箱一个、电阻箱三个
c2a2b22abcos
相位差:
arc cao2sb2c2
2a b
.
6
【参考数据】
1. Δ =-π/4移相电路.一组可能的数据为f=300Hz,
R=100Ω,C=5.3μF. 2.相位差在0～180°间可调的电路，一组可供选取的数据为R1=R2=200Ω，f=700Hz,C=0.2μHz,以0作示波器输入的地端，用CH1，CH2分别观察ui及u0波形。用李
.
4
arcsxin/x(0)
2）双踪显示法，把u1,u2分别送入示皮器的两上通道，采用双踪显示功能，荧光屏上会出现两个正弦波，见图
4.由相位差定义，有 ll2
.
5
3）电压合成法，双踪示波器一般都有相加和相减的功能，在荧光屏上可以显示（u1+u2）波形或（u1-u2）波形。将 u1,u2分别送入示波器的两个通道，先用双踪器显示功能测量它们的峰—峰值a和b;再改用相减功能显示波形（u1-u2），测量此时的峰—峰值c。依电压的矢量合成法则，
图1
.
2
2）Δ 在0至180°之间可调的移相电路，电路如图2（a），图中R1=R2，R可调节。在AB间输入电压ui，在OD间输出电压u0。图2（b）给出各电压之间的矢量关系。以 O为圆心，以U1=U2（因为R1=R2）为半径画一半圆。在 EF支路上，相位关系为电容上电压Uc的相位落后于电阻R上电压UR的相位π/2，所以D点必定在圆周上。当

移相电路原理及简单设计

移相电路原理及简单设计移相电路是一种用于改变信号相位的电路，其主要原理是通过延迟或提前信号的某些频率成分来实现相位移动。

移相电路可以用于许多应用，例如滤波器、放大器、混频器、频率合成器、调制解调器和遥控器等。

移相电路的设计需要考虑许多因素，包括移相器的类型、电路的频率响应、信号源的输出阻抗、移相量的控制方式和移相范围等。

以下是一些移相电路的类型及其基本原理。

1. RC 移相器RC 移相器是一种简单的电路，它使用电容器和电阻器来改变信号的相位。

在 RC 移相器中，信号通过一个电容器，然后被延迟了一定的时间，因为电容器需要一定的时间来充电和放电。

这个时间延迟可以通过调整电容器和电阻器的值来控制。

例如，当信号通过一个 90 度相移器时，一个 45 度相移器可以通过电容器和电阻器的值相应地设置。

2. 传输线移相器传输线移相器是一种使用传输线进行相位移动的电路。

在这种电路中，信号通过一条传输线，然后被传输线的长度所延迟。

这个长度可以通过传输线长度和信号频率计算出来。

传输线移相器可以提供非常大的相位移动范围，但需要考虑传输线的损耗和阻抗匹配等问题。

3. 反相移相器反相移相器是一种使用反相器进行相位移动的电路。

在这种电路中，信号通过反相器，该器会将信号反转并延迟一定的时间，从而改变信号的相位。

这个时间延迟可以通过反相器的延迟或其他电路元件的延迟来控制。

4. 集成电路移相器集成电路移相器是使用集成电路芯片进行相位移动的电路。

这种电路通常包括一个或多个比例型积分器阶段，其中电容器和电阻器被整合在一起。

集成电路移相器通常可提供非常高的精度和可靠性，但也需要考虑集成电路的复杂性和成本等问题。

在实际设计中，移相电路通常需要与其他电路元件配合来达到期望的效果。

例如，在滤波器中使用移相电路可以改善滤波器的频率响应和群延迟等性能。

在遥控器中使用移相电路可以实现更可靠和可靠的信号传输。

因此，在设计移相电路时，需要考虑特定应用的要求和限制，以实现最佳性能。

移相全桥拓扑原理分析

移相全桥拓扑原理分析移相全桥是一种常见的开关电源电路拓扑结构，也是一种常用的变换器结构。

它具有输入电压范围广、输出功率可调、效率高等优点，被广泛应用于电力电子领域。

移相全桥拓扑电路由四个开关、一个输入电源、一个输出负载和一个输出滤波电容组成。

移相全桥的工作原理基于开关器件的导通和断开来实现电源与负载之间的能量传输。

其中，两个开关称为高侧开关(S1和S2)，两个开关称为低侧开关(S3和S4)。

S1和S3为一组开关，S2和S4为另一组开关，它们分别通过控制信号来实现导通和断开。

在移相全桥拓扑电路中，通过控制高侧开关和低侧开关的导通和断开时序，可以实现对输出电压和电流的控制。

拓扑电路的工作原理可分为四个阶段，即导通阶段、断开阶段、拓扑状态改变阶段和自由回馈阶段。

在导通阶段，高侧开关S1和低侧开关S4导通，低侧开关S3和高侧开关S2断开。

输出滤波电容开始充电，负载开始获取能量。

在断开阶段，高侧开关S1和低侧开关S4断开，低侧开关S3和高侧开关S2导通。

输出滤波电容继续放电，负载继续释放能量。

在拓扑状态改变阶段，高侧开关和低侧开关同时断开，输出电压振荡，然后高侧开关和低侧开关同时导通，输出电压逐渐恢复稳定。

这一过程使得变换器输出电压保持稳定，同时实现输入电源与负载之间的能量传递。

在自由回馈阶段，高侧开关和低侧开关交替导通和断开，向输出负载提供恒定的电能。

总结来说，移相全桥拓扑电路通过控制开关的导通和断开来实现对输出电压和电流的控制。

通过采用PWM技术，可以实现高效率、高精度的功率转换。

移相全桥拓扑电路被广泛应用于电力电子领域，例如开关电源、变频器、电动汽车充电器等。

实验报告移相

实验四移相实验一、实验目的了解移相电路的原理和应用。

二、实验仪器移相器、信号源、示波器（自备）三、实验原理由运算放大器构成的移相器原理图如下图所示：图4-1 移相器原理图通过调节Rw，改变RC充放电时间常数，从而改变信号的相位。

四、实验步骤1．将“信号源”的U S100幅值调节为6V，频率调节电位器逆时针旋到底，将U S100与“移相器”输入端相连接。

2．打开“直流电源”开关，“移相器”的输入端与输出端分别接示波器的两个通道，调整示波器，观察两路波形。

3．调节“移相器”的相位调节电位器，观察两路波形的相位差。

4．实验结束后，关闭实验台电源，整理好实验设备。

五、实验报告根据实验现象，对照移相器原理图分析其工作原理。

（1）当两波形的相位差最大时：（2）当两波形的相位差最小时：六、注意事项实验过程中正弦信号通过移相器后波形局部有失真，这并非仪器故障。

实验五相敏检波实验一、实验目的了解相敏检波电路的原理和应用。

二、实验仪器移相器、相敏检波器、低通滤波器、信号源、示波器（自备）、电压温度频率表三、实验原理开关相敏检波器原理图如图5-1所示，示意图如图5-2所示：图5-1 检波器原理图图5-2 检波器示意图图5-1中Ui为输入信号端，AC为交流参考电压输入端，Uo为检波信号输出端，DC为直流参考电压输入端。

当AC、DC端输入控制电压信号时，通过差动电路的作用使、处于开或关的状态，从而把Ui端输入的正弦信号转换成全波整流信号。

输入端信号与AC参考输入端信号频率相同，相位不同时，检波输出的波形也不相同。

当两者相位相同时，输出为正半周的全波信号，反之，输出为负半周的全波信号。

四、实验步骤1．打开“直流电源”开关，将“信号源”U S1 00输出调节为1kHz，Vp-p＝8V的正弦信号（用示波器检测），然后接到“相敏检波器”输入端Ui。

2．将直流稳压电源的波段开关打到“±4V”处，然后将“U+”“GND1”接“相敏检波器”的“DC”“GND”。

移相全桥工作原理

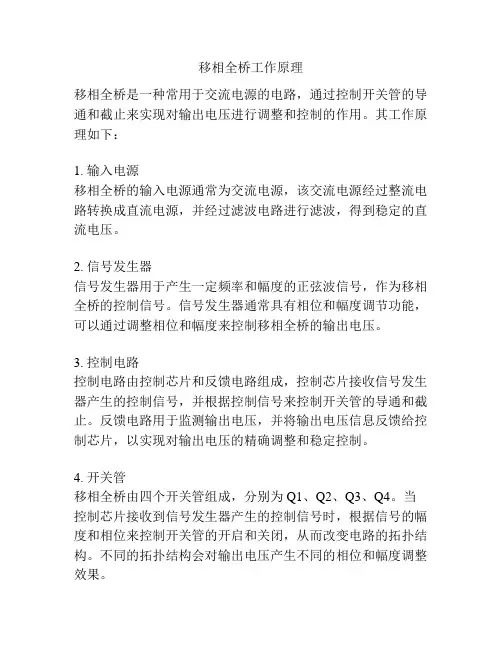

移相全桥工作原理
移相全桥是一种常用于交流电源的电路，通过控制开关管的导通和截止来实现对输出电压进行调整和控制的作用。

其工作原理如下：
1. 输入电源
移相全桥的输入电源通常为交流电源，该交流电源经过整流电路转换成直流电源，并经过滤波电路进行滤波，得到稳定的直流电压。

2. 信号发生器
信号发生器用于产生一定频率和幅度的正弦波信号，作为移相全桥的控制信号。

信号发生器通常具有相位和幅度调节功能，可以通过调整相位和幅度来控制移相全桥的输出电压。

3. 控制电路
控制电路由控制芯片和反馈电路组成，控制芯片接收信号发生器产生的控制信号，并根据控制信号来控制开关管的导通和截止。

反馈电路用于监测输出电压，并将输出电压信息反馈给控制芯片，以实现对输出电压的精确调整和稳定控制。

4. 开关管
移相全桥由四个开关管组成，分别为Q1、Q2、Q3、Q4。

当控制芯片接收到信号发生器产生的控制信号时，根据信号的幅度和相位来控制开关管的开启和关闭，从而改变电路的拓扑结构。

不同的拓扑结构会对输出电压产生不同的相位和幅度调整效果。

5. 输出电压
移相全桥的输出电压由控制电路控制，根据不同的控制信号来调整输出电压的幅度和相位。

通过合理的控制，可以实现对输出电压的精确调整和稳定控制，以满足不同的应用需求。

需要注意的是，移相全桥的工作原理还包括电路拓扑结构、开关管的工作方式、控制信号的生成和调整等方面，这些内容对于深入理解移相全桥的工作原理也是非常重要的。

rc移相器原理

RC移相器原理一、什么是移相器？移相器（Phase shifter）是一种能够改变信号相位的电路或设备。

相位是描述两个或多个波形之间的偏移量的物理量，常用角度来表示。

在电路和通信系统中，移相器被广泛应用于频率合成、调制解调、滤波和干扰消除等方面。

二、RC移相器的基本原理RC移相器是一种简单而常用的移相器，它由电阻（Resistance）和电容（Capacitance）组成。

移相器的基本原理是通过改变电路中电阻和电容的数值来改变信号的相位。

三、RC移相器的电路图以下是一个典型的RC移相器电路图：R1IN┈┈┈┈┈┈┈░┈┈┈┈┈┈┈┈┈┈┈┈┈┈░┈┈┈┈┈┈┈┈┈┈┈░░ R2░░░┃┃┃┃OUT┈┈┈┈┈┈┈┈┈░┈┈┈┈┈┈┈┈┈┈┈┈┈┈░┈┈┈┈┈┈┈┈┈░ C1四、RC移相器的工作原理当输入信号通过电阻R1进入RC移相器时，一部分信号电流通过电容C1流过和电阻R2，形成输出信号。

在正弦波输入的情况下，输出信号的相位会相对于输入信号发生移动。

在移相器的工作原理中，主要涉及到两个重要的参数：角频率和RC系数。

•角频率（Angular Frequency）是指正弦波的周期性变化所需要的时间，用单位时间内的弧长来表示。

•RC系数是指电阻和电容在移相器中所占的比例。

当输入信号的角频率等于移相器的截止频率时，输出信号的相位将会发生最大的移动。

相位移动的方向将根据输入信号的频率与移相器的截止频率的比较结果来决定。

五、RC移相器的应用RC移相器在实际应用中具有广泛的用途，下面列举了一些常见的应用：1.频率合成器：通过调整RC移相器的相位移动，可以合成不同频率的输出信号。

2.相位调制：利用RC移相器可以改变信号的相位，从而实现相位调制。

3.调制解调器：在调制解调过程中，移相器被用于调整信号的相位，以实现数据的传输和解析。

4.滤波器：通过合理设计RC移相器，可以构建频率选择性滤波器，用于去除特定频率范围内的信号干扰。

移相全桥原理

移相全桥原理移相全桥原理是一种电子电路设计中常用的技术，它可以实现信号的移相和相位差的调节。

在许多应用中，移相全桥原理都有着重要的作用，比如在功率变换器、谐振器和通信系统中都可以看到它的身影。

本文将介绍移相全桥原理的基本概念、工作原理和应用场景。

首先，我们来看一下移相全桥原理的基本概念。

移相全桥原理是基于全桥拓扑结构的，它由四个开关管组成，分别是S1、S2、S3和S4。

这四个开关管按照一定的规律进行开关控制，可以实现输入电压的变换和相位的调节。

通过合理地控制开关管的通断，可以实现输入电压的逆变、变压、变频等功能，从而满足不同场合的需求。

移相全桥原理的工作原理主要是通过对开关管的控制来实现信号的移相。

在正常工作状态下，S1和S4是互相导通的，S2和S3也是互相导通的。

这样就形成了一个闭合的回路，电压可以在这个回路中进行变换。

当S1和S4导通时，输入电压的正半周可以通过S1导通，然后经过负载，最后通过S4导通回到电源。

而在同一时间，S2和S3是断开的，不影响电路的工作。

当S2和S3导通时，输入电压的负半周可以通过S3导通，然后经过负载，最后通过S2导通回到电源。

这样，就实现了输入电压的变换和相位的调节。

移相全桥原理在实际应用中有着广泛的用途。

首先，它可以用于功率变换器中，实现对电压、电流和频率的控制。

其次，它可以用于谐振器中，实现对谐振频率的调节。

此外，它还可以用于通信系统中，实现对信号相位的调节。

总之，移相全桥原理在电子电路设计中有着重要的地位，它为各种应用提供了灵活的电压变换和相位调节功能。

总结一下，移相全桥原理是一种基于全桥拓扑结构的电子电路设计技术，它通过对开关管的控制实现信号的移相和相位差的调节。

在功率变换器、谐振器和通信系统中都可以看到它的身影，为这些应用提供了灵活的电压变换和相位调节功能。

希望本文对大家理解移相全桥原理有所帮助。

移相振荡电路

移相振荡电路移相振荡电路是一种常见的电路设计，用于产生特定频率的振荡信号。

它在通信、测量、音频设备等领域都有广泛的应用。

本文将介绍移相振荡电路的基本原理、工作方式以及一些实际应用。

移相振荡电路的基本原理是利用RC网络产生相移90度的信号，然后经过放大器放大并反馈到输入端，形成正反馈回路。

当反馈信号的相位和放大器增益满足一定条件时，电路就会产生振荡。

移相振荡电路通常由RC网络、比较器、放大器以及反馈网络等组成。

RC网络是移相振荡电路的核心部分，它由电阻和电容器组成。

电阻和电容器的数值可以根据需要来选择，以确定振荡信号的频率。

在RC网络中，电阻和电容器之间的相位差为90度，这是移相振荡电路产生振荡信号的关键。

比较器是移相振荡电路中的一个重要组成部分，它用于比较输入信号和反馈信号的相位差。

比较器可以将相位差转化为电压差，并通过放大器进行放大。

当相位差满足一定条件时，比较器会输出一个脉冲信号，用于控制放大器的工作状态。

放大器是移相振荡电路中的另一个重要组成部分，它用于放大比较器输出的脉冲信号。

放大器可以增加信号的幅度，并将其反馈到RC 网络中，使电路维持振荡状态。

放大器的增益和相位特性对移相振荡电路的性能有重要影响。

反馈网络是移相振荡电路中的最后一个组成部分，它将放大器输出的信号反馈到RC网络中。

反馈网络可以调整振荡信号的相位和幅度，从而控制振荡电路的工作状态。

通过调整反馈网络的参数，可以改变振荡信号的频率和形状。

移相振荡电路具有很多实际应用。

在通信领域，移相振荡电路常用于频率合成器和时钟发生器中，用于产生稳定的时钟信号。

在测量领域，移相振荡电路可用于频率测量、相位测量等应用。

在音频设备中，移相振荡电路可用于产生音频信号，如合成音乐中的特殊音效。

移相振荡电路是一种常用的电路设计，可以产生特定频率的振荡信号。

它的工作原理是利用RC网络产生相移90度的信号，并通过放大器和反馈网络实现正反馈回路。

移相振荡电路在通信、测量、音频设备等领域都有广泛的应用。

移相触发原理

移相触发原理
移相触发原理是指利用外部信号来同步触发移相器的工作，使得移相器的输出与输入信号之间存在固定的相位差。

移相器是一种能够根据外界信号来调整输出信号相位的电路。

在电子学中，移相器被广泛应用于频率调制、相位锁定等方面。

移相器一般由可调延时线和相位比较器两部分组成。

可调延时线的作用是引入可调的延时，而相位比较器则用来比较输入信号和延时后的信号，并产生输出信号。

具体来说，移相触发器的原理如下：
1. 初始状态下，移相器的延时线工作在一个固定的延时状态，输出信号的相位与输入信号保持一致。

2. 当外部信号到达移相器时，相位比较器会比较输入信号和延时后的信号，得到它们之间的相位差。

3. 根据相位差的大小，移相器会调整延时线的延时时间，使得输出信号的相位与输入信号的相位差保持在一个预设的范围内。

4. 移相器根据外部信号的变化不断重复上述过程，以保持输出信号与输入信号之间的相位差不变。

通过移相触发原理，我们可以实现对输入信号相位的精确控制，从而实现相位调整、相位锁定等应用。

它在通信系统、雷达系统、无线电电视系统等许多领域都有重要的应用。

移相电路

正絃波移相电路检测一：实验原理1.移相电路原理RC阻容移相电路，它是根据电阻R和电容C的分压相位不同，Ur和Uc合成的输出电压Uo的相位随着Ur和Uc的变化而变化，从而产生相移。

在R-C串联电路中，若输入电压是正弦波，则在电路中各处的电压、电流都是正弦波。

从相量图可以看出，输出电压相位超前输入电压相位一个φ角，如果输入电压大小不变，则当改变电源频率f或电路参数R或C时，φ角都将改变，而且相位轨迹是一个半圆。

同理可以分析出，以电容电压作为输出电压时，输出电压相位滞后输入电压相位一个φ角,同时改变电源频率f或电路参数R或C时，φ角也都将改变。

图A用相量图表示了简单串联电路中电阻和电容两端的电压U R、U C和输入电压U的关系，值得注意的是：相量法的适用范围是正弦信号的稳态响应，并且在R、C的值都已固定的情况下，由于X c 的值是频率的函数，因此，同一电路对于不同频率正弦信号的相量图表示并不相同。

在这里，同样的移相电路对不同频率信号的移相角度是不会相同的，设计中一定要针对特定的频率进行。

频率从低到高连续变化时，相移从+90°到-90°之间的一段范围内连续变化。

上图中所示的相位移动角度分别为φ1=arctg （-ωRC ）和φ2=arctg （1/ωRC ）。

相位计算如下：得出超前网络的相位：φ1=arctg （-ωRC ）同理，得出滞后网络的相位：φ2=arctg （1/ωRC ）2.正絃波转方波原理电压比较器是集成运放非线性应用电路.它将一个模拟量电压信号和一个参考固定电压相比较，在二者幅度相等的附近，输出电压将产生跃变，相应输出高电平或低电平。

比较器可以组成非正弦波C C u i u o R R u i u o φU R U C U I 图A. 简单的RC 移相 u i u o R 1C R R 2ui u o R 1C RR 2图B 超前网络图C 滞后网络()()RCtg C R k RC j C R U U j H U U U k U U RC j RC j U i o o i ωϕωωωωωω111222222=++====+=-+-+ 由形变换电路及应用于模拟与数字信号转换等领域。

移相器工作原理

移相器工作原理
移相器是一种改变信号的相位的设备，通常用于调整信号相位以实现相位调制、相位解调和相位变换等功能。

其主要工作原理如下：
1. 相位移动：移相器能够将输入信号的相位进行有限的移动。

这可以通过多种方式实现，其中一种常见的方法是采用电压控制的移动反馈电路。

通过调节输入的电压信号，移相器可以改变其输出信号的相位。

通常，移相器提供一个可以调节的控制电压，用于控制想要的相位移动量。

2. 相位调制：移相器可以将基频正弦信号的相位进行调制。

通过输入一个调制信号，其相位可以按照调制信号的波形进行相应的改变。

这可以实现一些常见的调制方式，如频移键控调制（FSK）、相移键控调制（PSK）等。

3. 相位解调：移相器也可以用于解调已经调制过的信号。

通过输入已经调制的信号，移相器可以将调制信号的相位转换为对应的幅度或频率变化，从而还原出原始信号。

4. 相位变换：移相器还可以将信号的相位进行非线性变换。

这可以通过使用电感元件、电容元件、晶体管等实现，使得输入信号的相位与输出信号的相位之间存在非线性关系。

这种相位变换可以用于频谱扩展、信号滤波等应用。

总的来说，移相器的主要工作原理是通过调节输入信号的相位，
实现相位移动、相位调制、相位解调和相位变换等功能。

这使得移相器在通信、调制解调、信号处理等领域有着广泛的应用。

移相触发专用集成电路

移相触发专用集成电路移相触发器是一种常见的数字电路，它能够将输入信号的相位移动一定的角度。

移相触发器常常用于控制感应电动机、相位控制电路、音频振荡器和LF放大器等领域。

为了更好地实现移相触发，专门研发了移相触发专用集成电路，具有快速、高精度、可靠性高等优点，下面将具体介绍。

一. 移相原理所谓移相，是指将输入信号的相位偏移一定的角度。

移相原理可以通过振荡电路实现，使其在给定频率上产生一个相位差，该相位差可以由改变振荡器的频率和某个电感（电容）的值来实现，具体原理和实现方法可以参考振荡器的相关知识。

然而，由于各种因素影响到产生的移相角度，同时在实际应用中移相需求也十分广泛，因此研究移相触发模块就显得十分重要。

二. 移相触发原理移相触发器是一种数字电路，它可以产生正弦波，控制正弦波的相位，同时可以分频器件实现分频，以产生不同的频率信号。

具体来说，可以在一个振荡电路中添加多个移相电路，实现将振荡器输出的正弦波不断相位移动的过程。

其中，各个移相器的输出信号，可以实现彼此共振，形成一个更加平稳的相位移动信号，同时，根据移相器的移相角，相应的可以控制电路产生出不同的相位，完成起相位的显著移动。

三. 移相触发专用集成电路的应用移相触发专用集成电路可以广泛应用于频率调制、电源分类、电流压控制、本振阻容抗自动调谐等领域。

在具体应用中，通过集成电路实现了精密的移相触发控制，实现了高效的信号控制、传输、接收和处理。

此外，随着科技的不断发展，移相触发专用集成电路在精密仪器、化学分析仪器、自动控制系统、生产自动化等领域中也得到广泛的应用。

总之，移相触发器技术的引进和发展，在工业和科学研究的各个领域都有着广泛的应用，为我们带来了便利和发展机会。

移相触发专用集成电路的广泛应用也必将推动数码产品、数控设备等领域的发展。

H
j
U o U i
1 jRC
k
1
2
R
2
C
2
tg wRC
以上移相电路分别包括了整个 360°的四个象限,在应用时还要注意其应用频率与元件参数的关系,参数选得不同,移相的角度就会不同,一般说来,在靠近某移相电路的极限移相角度附近,其元器件的选择就是十分困难的。
以上每个电路调节的范围都局限在 90°以内,要使其调节的范围增大,可以采用图 7 与图 8 的电路。
移相电路原理
D CB A T G
2 V1
10 Vrms 50 Hz 0°
图 10 仅相移,幅值不变
C1
10nF
R3
100kΩ Key=A
50%
6
0 R2
10kΩ
VCC
VC1C2V
8
U1A
3
1
2
3 4VEE LM358AD
VEE -12V
4
R1 22kΩ
XSC1
移相电路原理
图 11 与运放组成的移相电路
jRC
另外,可将各移相电路级联,组成 0-360 度移相电路。 5、 multisim10 仿真
图7 电路的传 uo 程推导都
麻烦,我们图 7 电路了推导,并导的主要
列出如下:
D CB A T G
移相电路原理
3 V1
10 Vrms 50 Hz
C1 10nF
0°
R1 1
1MΩ Key=A
55%
先说电容移相,电容一通电,电路就给电容充电,一开始瞬间充电的电流为最大值,电压趋于 0,随着电容充电量增加,电流渐而变小,电压渐而增加,至电容充电结束时,电容充电电流趋于 0,电容端电压为电路的最大值,这样就完成了一个充电周期,如果取电容的端电压作为输出, 即可得到一个滞后于电流 90 度的称移相电压;

移相电路文档

移相电路1. 引言移相电路是一种能够改变信号相位的电路，常用于信号处理、通信系统以及音频等领域。

通过移相电路，我们可以实现信号的相位平移、相位调节、滤波等功能。

本文将介绍移相电路的基本概念、原理和常见的应用。

2. 移相电路的基本原理移相电路的基本原理是通过相位移动器来改变信号的相位。

相位移动器通常由电容、电感和电阻等元件组成。

根据元件的不同连接方式和参数设置，可以实现不同的移相效果。

2.1 RC移相器RC移相器是一种常见的移相电路，主要由电阻和电容组成。

通过改变电阻和电容的数值，可以确定移相器的相位移动量。

RC移相器的原理是利用电容的充放电过程来实现相位移动。

当输入信号经过电容后，将会发生电荷积累或放电的过程，从而引起信号相位的改变。

2.2 LC移相器LC移相器是另一种常见的移相电路，主要由电感和电容组成。

通过改变电感和电容的数值，可以确定移相器的相位移动量。

LC移相器的原理是利用电感和电容的震荡过程来实现相位移动。

当输入信号经过电感和电容时，将会引起电感和电容之间的能量交换，从而实现相位的改变。

3. 移相电路的应用移相电路在信号处理、通信系统以及音频等领域有着广泛的应用。

以下是一些常见的应用场景：3.1 信号相位平移在通信系统中，移相电路常用于调制解调器中，用于实现信号的相位平移。

通过改变相位平移量，可以调节信号的频率特性，实现信号的调制和解调。

3.2 相位调节器移相电路还可以用作相位调节器，在音频系统中得到广泛应用。

通过调节移相电路的参数，可以实现音频信号相位的微调，从而改变音色和音效。

3.3 滤波器移相电路还可以用作滤波器，通过改变相位移动量来实现信号的滤波功能。

不同的相位移动量对应不同的频率响应，从而实现对特定频率信号的滤除或放大。

4. 总结移相电路是一种能够改变信号相位的电路，通过改变电容、电感和电阻等元件的连接和数值，可以实现不同的移相效果。

移相电路在信号处理、通信系统以及音频领域有着广泛的应用，包括信号相位平移、相位调节和滤波等功能。

移相电路原理

移相电路总结(multisimIO 仿真)原来是导师分配的一个小任务，由于书中没有现在的电路，故查找各方面资料，发现资料繁多，故自己把认为重要的地方写下来，如有不足之处请多多指正。

1、移相器：能够对波的相位进行调整的仪器2、原理接于电路中的电容和电感均有移相功能，电容的端电压落后于电流 90度,电感的端电压超前于电流90度，这就是电容电感移相的结果；先说电容移相，电容一通电，电路就给电容充电，一开始瞬间充电的电流为最大值，电压趋于0,随着电容充电量增加，电流渐而变小，电压渐而增加，至电容充电结束时，电容充电电流趋于0,电容端电压为电路的最大值，这样就完成了一个充电周期，如果取电容的端电压作为输出，即可得到一个滞后于电流90度的称移相电压；电感因为有自感自动势总是阻碍电路中变量变化的特性，移相情形正好与电容相反，一接通电路，一个周期开始时电感端电压最大，电流最小，一个周期结束时，端电压最小，电流量大，得到的是一个电压超前 90度的移相效果；3、基本原理(1)、积分电路可用作移相电路(2)RC 移相电路原理u ( =UizcrUo = —J'uBsin 毗I1 11U iU i^^11 j RC此时，R:0而为了让输出电压有效值与输入电压有效值相等U 2 U cb U dbu。

CR其中第一个图 C_图1简单的RC 移相tan ^RCU R(F T - 90a其中第二个图此时，R ：0im ,则0：■'' 1图2幅值相等2arcta n( RC)4、改进后的移相电路一般将RC与运放联系起来组成有源的移相电路。

图3 0〜90 °移相u0QU图4 270 °〜360°移相丄图5 90°~180°移相公式推导其中J (R C)2U.1 ( RC)22arctan RC2j RCU1 ,, UU i------------- U i1 j RC1 j RCU kU oUkU o由U U由uUH jU o2R 2C 2 j RCH jU o1 j RCU ik 12R 2 C 2 山k 12R 2Ctg1tgwRCRC以上移相电路分别包括了整个 360 °的四个象限，在应用时还要注意其应用频率和元件参数的关系，参数选得不同，移相的角度就会不同，一般说来，在靠近某移相电路的极限移相角度附近，其元器件的选择是十分困难的。

全桥移相原理

全桥移相原理
全桥移相原理主要涉及电力电子变换技术，特别是在DC/DC变换器中的应用。

全桥移相电路通常由四个开关管（如IGBT）组成，它们按照一定的时间顺序切换导通和截止状态，从而在负载上产生交流电压。

移相控制是通过改变开关管的切换时间来调节输出电压的波形和脉冲宽度，进而达到调节输出电压的目的。

具体来说，移相控制将一个完整的周期分成若干个相位，在每个相位中确定哪些开关管应该导通、哪些应该截止。

通过精确控制每个相位的导通和截止时间，可以实现对输出电压和频率的精确控制。

在全桥移相电路中，四个开关管分为超前桥臂（一般是左半桥）和滞后桥臂（一般是右半桥）。

开关管的导通关断时间恒定，但导通顺序会有相移，从而使共导时间随相移的变化而变化。

这种相移控制可以改变输出电压的脉冲宽度，从而调节输出电压的大小。

此外，全桥移相电路还可以利用变压器的漏感和功率管的寄生电容产生谐振，实现开关器件的零电压开通，以消除开通损耗并提高电路效率。

总的来说，全桥移相原理是一种通过控制开关管的切换时间和相位来调节输出电压的电力电子变换技术。

它在电源控制、电机驱动等领域具有广泛的应用。

移相器工作原理

移相器工作原理
移相器是一种常用的电子元器件，它的工作原理是通过改变电源信号的相位，来实现对信号频率的调整。

移相器通常由电容和电感组成。

当交流信号通过移相器时，电容和电感会产生阻抗，从而使信号的相位发生变化。

当电容和电感的参数发生改变时，相位变化的程度也会变化。

具体来说，当电容值增大时，电压的相位会向后移动，信号频率被降低。

相反，当电感值增大时，电压的相位会向前移动，信号频率被提高。

移相器还可以使用其他方式进行相位调整，例如通过集成电路中的操作放大器。

操作放大器可以通过调整反馈电路的元件值来改变信号的相位和幅度。

总之，移相器通过改变电源信号的相位，来实现对信号频率的调整。

它在很多电子设备中都有广泛的应用，如无线通信系统、音频处理等。

电感移相原理

电感移相原理电感移相原理是指通过电感元件来实现电路中信号的相位移动。

电感是一种储存能量的元件，具有自感和互感两个重要特性。

在电路中，当电感元件中通过变化的电流时，会产生磁场，磁场的变化又会导致电感元件中的电压发生变化。

这种电流与电压的变化关系导致了电感元件对信号的相位移动。

电感元件的自感特性决定了当电流变化时，电感元件中的电压会发生变化。

根据电压和电流的相位关系，当电感元件中的电流滞后于电压时，电感元件对信号的相位移动为正移相，反之为负移相。

这种相位移动的原理被广泛应用于各种电路中，包括滤波器、振荡器、变压器等。

在滤波器中，电感移相原理被用来实现对特定频率信号的滤波。

通过合理选择电感元件的参数，可以使得某个频率范围内的信号相位发生移动，从而实现对该频率信号的衰减或增强。

这种滤波器被称为相位移滤波器，广泛应用于通信系统和音频系统中。

在振荡器中，电感移相原理被用来实现信号的正反馈，从而产生稳定的振荡输出。

通过合理选择电感元件的参数，可以使得振荡器中的信号相位移动为正，从而实现信号的正反馈。

这种振荡器被称为相位移振荡器，广泛应用于无线通信、频率合成和时钟电路等领域。

在变压器中，电感移相原理被用来实现电压的变换。

通过合理选择电感元件的参数，可以实现输入电压与输出电压之间的相位移动。

这种变压器被称为相位移变压器，广泛应用于电力系统和电子设备中。

除了上述应用之外，电感移相原理还被用于实现信号的延时和相位校正。

通过控制电感元件的参数，可以使得信号在电路中的传播速度发生变化，从而实现信号的延时或相位校正。

这种应用在通信系统、雷达系统和医学成像等领域中具有重要意义。

电感移相原理是通过电感元件来实现电路中信号的相位移动。

这种原理被广泛应用于滤波器、振荡器、变压器等电路中，具有重要的应用价值。

通过合理选择电感元件的参数，可以实现对信号的滤波、振荡、变压和相位校正等功能，为电子技术的发展做出了重要贡献。

rc移相器原理

rc移相器原理RC移相器原理RC移相器是一种电路，它可以将输入信号的相位移动一定的角度，从而实现信号的相位调节。

在电子工程中，相位调节是非常重要的，因为它可以用于控制信号的相对时间，从而实现信号的同步和相位匹配。

在本文中，我们将介绍RC移相器的原理和应用。

RC移相器的原理RC移相器是由一个电容和一个电阻组成的简单电路。

当输入信号通过电容时，它会被延迟一定的时间，这个时间取决于电容的大小和输入信号的频率。

当信号通过电阻时，它会被衰减一定的幅度，这个幅度取决于电阻的大小和输入信号的电压。

因此，RC移相器可以通过调节电容和电阻的大小来控制信号的相位和幅度。

具体来说，当输入信号通过电容时，它会被延迟一定的相位，这个相位可以用下面的公式来计算：φ = arctan(2πfRC)其中，φ是相位延迟的角度，f是输入信号的频率，R是电阻的阻值，C是电容的电容值。

可以看出，当电容的电容值增大或者频率增大时，相位延迟的角度也会增大。

当信号通过电阻时，它会被衰减一定的幅度，这个幅度可以用下面的公式来计算：A = 1 / (1 + 2πfRC)其中，A是信号的幅度衰减比，f是输入信号的频率，R是电阻的阻值，C是电容的电容值。

可以看出，当电容的电容值增大或者频率增大时，信号的幅度衰减比也会增大。

因此，RC移相器可以通过调节电容和电阻的大小来控制信号的相位和幅度。

当需要将信号的相位移动一定的角度时，可以通过调节电容的大小来实现；当需要将信号的幅度衰减一定的比例时，可以通过调节电阻的大小来实现。

RC移相器的应用RC移相器在电子工程中有很多应用，其中最常见的是在滤波器中。

滤波器是一种可以将输入信号中的某些频率成分滤除的电路，它可以用于去除噪声、滤波信号等。

在滤波器中，RC移相器可以用来实现相位补偿，从而提高滤波器的性能。

具体来说，当信号通过滤波器时，它会被延迟一定的相位，这个相位取决于滤波器的频率响应。

如果滤波器的相位响应不是线性的，那么就会导致信号的相位失真。
