最新Android应用程序绑定服务bindService的过程源代码分析汇总

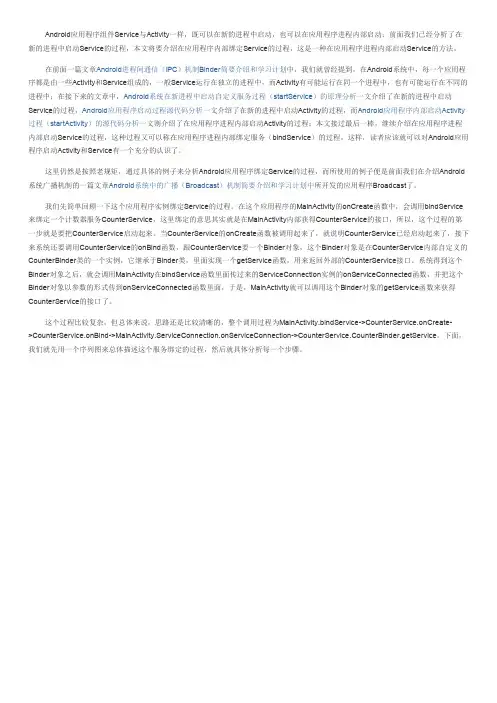

A n d r o i d应用程序绑定服务b i n d S e r v i c e 的过程源代码分析Android应用程序组件Service与Activity一样，既可以在新的进程中启动，也可以在应用程序进程内部启动；前面我们已经分析了在新的进程中启动Service的过程，本文将要介绍在应用程序内部绑定Service的过程，这是一种在应用程序进程内部启动Service的方法。

在前面一篇文章Android进程间通信（IPC）机制Binder简要介绍和学习计划中，我们就曾经提到，在Android系统中，每一个应用程序都是由一些Activity和Service组成的，一般Service运行在独立的进程中，而Activity有可能运行在同一个进程中，也有可能运行在不同的进程中；在接下来的文章中，Android系统在新进程中启动自定义服务过程（startService）的原理分析一文介绍了在新的进程中启动Service的过程，Android应用程序启动过程源代码分析一文介绍了在新的进程中启动Activity的过程，而Android应用程序内部启动Activity过程（startActivity）的源代码分析一文则介绍了在应用程序进程内部启动Activity的过程；本文接过最后一棒，继续介绍在应用程序进程内部启动Service的过程，这种过程又可以称在应用程序进程内部绑定服务（bindService）的过程，这样，读者应该就可以对Android应用程序启动Activity和Service有一个充分的认识了。

这里仍然是按照老规矩，通过具体的例子来分析Android应用程序绑定Service的过程，而所使用的例子便是前面我们在介绍Android系统广播机制的一篇文章Android系统中的广播（Broadcast）机制简要介绍和学习计划中所开发的应用程序Broadcast了。

我们先简单回顾一下这个应用程序实例绑定Service的过程。

在这个应用程序的MainActivity的onCreate函数中，会调用bindService来绑定一个计数器服务CounterService，这里绑定的意思其实就是在MainActivity内部获得CounterService的接口，所以，这个过程的第一步就是要把CounterService 启动起来。

当CounterService的onCreate函数被调用起来了，就说明CounterService已经启动起来了，接下来系统还要调用CounterService的onBind函数，跟CounterService要一个Binder对象，这个Binder对象是在CounterService内部自定义的CounterBinder类的一个实例，它继承于Binder类，里面实现一个getService函数，用来返回外部的CounterService接口。

系统得到这个Binder对象之后，就会调用MainActivity在bindService函数里面传过来的ServiceConnection实例的onServiceConnected函数，并把这个Binder对象以参数的形式传到onServiceConnected函数里面，于是，MainActivity就可以调用这个Binder对象的getService函数来获得CounterService的接口了。

这个过程比较复杂，但总体来说，思路还是比较清晰的，整个调用过程为MainActivity.bindService->CounterService.onCreate->CounterService.onBind->MainActivity.ServiceConnection.onServiceConnection->CounterService.CounterBinder.getService。

下面，我们就先用一个序列图来总体描述这个服务绑定的过程，然后就具体分析每一个步骤。

点击查看大图Step 1. ContextWrapper.bindService这个函数定义在frameworks/base/core/java/android/content/ContextWrapper.java文件中：view plain1.public class ContextWrapper extends Context {2. Context mBase;3. ......4.5.@Override6.public boolean bindService(Intent service, ServiceConnection conn,7.int flags) {8.return mBase.bindService(service, conn, flags);9. }10.11. ......12.}这里的mBase是一个ContextImpl实例变量，于是就调用ContextImpl的bindService函数来进一步处理。

Step 2. ContextImpl.bindService这个函数定义在frameworks/base/core/java/android/app/ContextImpl.java文件中：view plain1.class ContextImpl extends Context {2. ......3.4.@Override5.public boolean bindService(Intent service, ServiceConnection conn,6.int flags) {7. IServiceConnection sd;8.if (mPackageInfo != null) {9. sd = mPackageInfo.getServiceDispatcher(conn, getOuterContext(),10. mMainThread.getHandler(), flags);11. } else {12. ......13. }14.try {15.int res = ActivityManagerNative.getDefault().bindService(16. mMainThread.getApplicationThread(), getActivityToken(),17. service, service.resolveTypeIfNeeded(getContentResolver()),18. sd, flags);19. ......20.return res != 0;21. } catch (RemoteException e) {22.return false;23. }24. }25.26. ......27.28.}这里的mMainThread是一个ActivityThread实例，通过它的getHandler函数可以获得一个Handler 对象，有了这个Handler对象后，就可以把消息分发到ActivityThread所在的线程消息队列中去了，后面我们将会看到这个用法，现在我们暂时不关注，只要知道这里从ActivityThread处获得了一个Handler并且保存在下面要介绍的ServiceDispatcher中去就可以了。

我们先看一下ActivityThread.getHandler的实现，然后再回到这里的bindService函数来。

Step 3. ActivityThread.getHandler这个函数定义在frameworks/base/core/java/android/app/ActivityThread.java文件中：view plain1.public final class ActivityThread {2. ......3.4.final H mH = new H();5.6. ......7.8.private final class H extends Handler {9. ......10.11.public void handleMessage(Message msg) {12. ......13. }14.15. ......16. }17.18. ......19.20.final Handler getHandler() {21.return mH;22. }23.24. ......25.}这里返回的Handler是在ActivityThread类内部从Handler类继承下来的一个H类实例变量。

回到Step 2中的ContextImpl.bindService函数中，获得了这个Handler对象后，就调用mPackageInfo.getServiceDispatcher函数来获得一个IServiceConnection接口，这里的mPackageInfo 的类型是LoadedApk，我们来看看它的getServiceDispatcher函数的实现，然后再回到ContextImpl.bindService函数来。

Step 4. LoadedApk.getServiceDispatcher这个函数定义在frameworks/base/core/java/android/app/LoadedApk.java文件中：view plain1.final class LoadedApk {2. ......3.4.public final IServiceConnection getServiceDispatcher(ServiceConnection c,5. Context context, Handler handler, int flags) {6.synchronized (mServices) {7. LoadedApk.ServiceDispatcher sd = null;8. HashMap<ServiceConnection, LoadedApk.ServiceDispatcher> map = mServices.get(context);9.if (map != null) {10. sd = map.get(c);11. }12.if (sd == null) {13. sd = new ServiceDispatcher(c, context, handler, flags);14.if (map == null) {15. map = new HashMap<ServiceConnection, LoadedApk.ServiceDispatcher>();16. mServices.put(context, map);17. }18. map.put(c, sd);19. } else {20. sd.validate(context, handler);21. }22.return sd.getIServiceConnection();23. }24. }25.26. ......27.28.static final class ServiceDispatcher {29.private final ServiceDispatcher.InnerConnection mIServiceConnection;30.private final ServiceConnection mConnection;31.private final Handler mActivityThread;32. ......33.34.private static class InnerConnection extends IServiceConnection.Stub {35.final WeakReference<LoadedApk.ServiceDispatcher> mDispatcher;36. ......37.38. InnerConnection(LoadedApk.ServiceDispatcher sd) {39. mDispatcher = new WeakReference<LoadedApk.ServiceDispatcher>(sd);40. }41.42. ......43. }44.45. ......46.47. ServiceDispatcher(ServiceConnection conn,48. Context context, Handler activityThread, int flags) {49. mIServiceConnection = new InnerConnection(this);50. mConnection = conn;51. mActivityThread = activityThread;52. ......53. }54.55. ......56.57. IServiceConnection getIServiceConnection() {58.return mIServiceConnection;59. }60.61. ......62. }63.64. ......65.}在getServiceDispatcher函数中，传进来的参数context是一个MainActivity实例，先以它为Key 值在mServices中查看一下，是不是已经存在相应的ServiceDispatcher实例，如果有了，就不用创建了，直接取出来。
